MANUAL DE UTILIZADOR PRM1021 Ferm

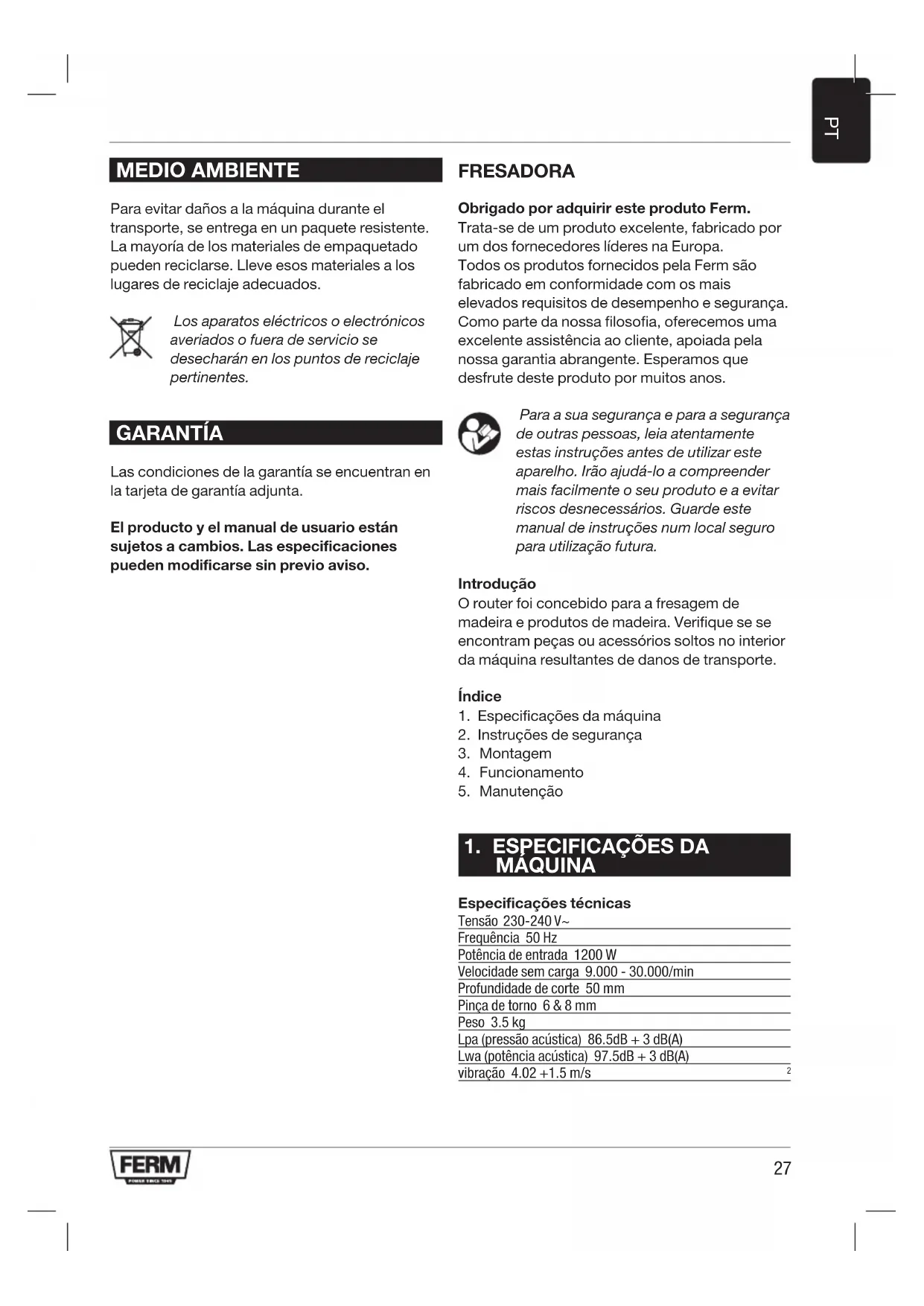

MEDIO AMBIENTE Para evitar daños a la máquina durante el transporte, se entrega en un paquete resistente. La mayoría de los materiales de empaquetado pueden reciclarse. Lleve esos materiales a los lugares de reciclaje adecuados. Los aparatos eléctricos o electrónicos averiados o fuera de servicio se desecharán en los puntos de reciclaje pertinentes. GARANTÍA Las condiciones de la garantía se encuentran en la tarjeta de garantía adjunta. El producto y el manual de usuario están sujetos a cambios. Las especificaciones pueden modificarse sin previo aviso. FRESADORA Obrigado por adquirir este produto Ferm. Trata-se de um produto excelente, fabricado por um dos fornecedores líderes na Europa. Todos os produtos fornecidos pela Ferm são fabricado em conformidade com os mais elevados requisitos de desempenho e segurança. Como parte da nossa filosofia, oferecemos uma excelente assistência ao cliente, apoiada pela nossa garantia abrangente. Esperamos que desfrute deste produto por muitos anos. Para a sua segurança e para a segurança de outras pessoas, leia atentamente estas instruções antes de utilizar este aparelho. Irão ajudá-lo a compreender mais facilmente o seu produto e a evitar riscos desnecessários. Guarde este manual de instruções num local seguro para utilização futura. Introdução O router foi concebido para a fresagem de madeira e produtos de madeira. Verifique se se encontram peças ou acessórios soltos no interior da máquina resultantes de danos de transporte. Índice

1. Especificações da máquina

2. Instruções de segurança

MÁQUINA Especificações técnicas Tensão 230-240 V~ Frequência 50 Hz Potência de entrada 1200 W Velocidade sem carga 9.000 - 30.000/min Profundidade de corte 50 mm Pinça de torno 6 & 8 mm Peso 3.5 kg Lpa (pressão acústica) 86.5dB + 3 dB(A) Lwa (potência acústica) 97.5dB + 3 dB(A) vibração 4.02 +1.5 m/s

Nível de vibração O nível de emissão de vibrações indicado na parte posterior deste manual de instruções foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas.

• utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos defi cientemente, pode aumentar signifi cativamente o nível de exposição.

• o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signifi cativamente o nível de exposição. Protejase contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho. Conteúdo da embalagem 1 Fresadora 1 Guia paralelo 1 Conjuntos de escovas 1 Guia modelo 1 Pino de centragem 1 Adaptador para extracção de pó 1 Chave fixa 1 Pinça de torno de 8 mm (montada na máquina) 1 Pinça de torno de 6 mm 3 Fresas 1 Instruções de segurança 1 Manual de instruções 1 Cartão de garantia Informação do produto Fig. A+B+C

1. Botão Ligar/Desligar

4. Parafusos de fixação para cerca paralela

10. Manete de fixação

11. Régua de profundidade de imersão

13. Sistema de extracção de pó

20. Pino de centragem

2. INSTRUÇÕES DE SEGURANÇA

Estas instruções de utilização incluem os seguintes símbolos: Perigo de vida e risco de lesões, bem como risco de danos na máquina no caso não cumprimento das instruções de segurança indicadas nestas instruções de utilização. Perigo de choque eléctrico. Retirar a ficha da tomada de corrente eléctrica. Controlo de velocidade variável. Utilize protecção auricular e ocular. Usar uma máscara anti-pó. Usar luvas de protecção. Instruções de segurança adicionais

• Verificar se as peças apresentam quaisquer obstruções na superfície do material, tais como pregos salientes, etc., para proteger a cabeça da fresadora.

• Aguardar até que a fresadora pare por completo antes de remover qualquer material bloqueado ou enrolado à volta do cortador. Utilizar uma vara comprida e nunca os dedos.

• Manter as mãos afastadas da superfície de fresagem.29

• Desligar imediatamente a ferramenta se começar a emitir ruídos invulgares ou vibração excessiva.

• Verificar se todas as peças estão seguras, todas as ferramentas foram removidas, etc., antes da operação. Verificar sempre se a fonte de alimentação corresponde à tensão indicada na placa sinalética. A máquina tem revestimento duplo, não sendo necessária ligação à terra.

• Deitar fora de imediato cabos ou fichas usadas quando as substituir por novas. É perigoso colocar a ficha de um cabo solto numa tomada de parede.

• Utilizar apenas uma extensão aprovada adequada para a fonte de alimentação da máquina. O tamanho mínimo do condutor é de 1,5 mm

. Se utilizar um carreto de cabos, soltar sempre a bobina por completo. Antes de montar qualquer acessório, desligar sempre a ferramenta. Aguardar até que a máquina pare por completo e que o cortador tenha arrefecido antes de substituir o cortador.

Selecção de peças da fresadora Dependendo do processamento e da aplicação, as peças da fresadora estão disponíveis em vários designs e qualidades diferentes: As peças da fresadora são de aço de alta velocidade (HSS) são adequadas para trabalhar com materiais suaves, por exemplo, madeira suave e plástico. As peças da fresadora com ponta de carboneto (HM) são especialmente adequadas para materiais duros e abrasivos, por exemplo, madeira dura e alumínio. Montagem e remoção dos cortadores Fig. E Utilizar apenas cortadores com um diâmetro de veio que corresponda ao tamanho da pinça de retorno. Utilizar apenas cortadores que sejam adequados para a velocidade máxima da máquina. O diâmetro do cortador não deve exceder o diâmetro máximo (consulte ‘Especificações técnicas’). Nunca apertar a porca de fixação se não houver uma peça da fresadora na porca; a pinça de torno pode ficar danificada.

• Premir o dispositivo de bloqueio do fuso (7) e rodar a porca de fixação (6) até ficar engrenada no sistema de bloqueio. Manter o sistema de bloqueio do fuso premido durante este procedimento.

• Abrir a porca de fixação com a chave de fendas.

• Colocar o eixo do cortador na pinça de torno (5).

• Apertar a porca de fixação para que o cortador fique devidamente bloqueado.

• Abrir a porca de fixação quando quiser substituir um cortador. Ajustar a régua de cerca paralela A cerca paralela é uma ferramenta útil para uma fresagem precisa a uma distância fixa a partir da extremidade da peça.

• Colocar o cortador pretendido na ferramenta.

• Deslizar a guia paralela com as barras de desvio na placa de suporte e aperte-a de acordo com a medida necessárias com as porcas de orelhas Montar a guia modelo Fig. C A guia modelo é uma ajuda prática para cortar um padrão.

• Montar a guia modelo (18) na base da fresadora (3) utilizando os parafusos (17). Montar o adaptador para extracção de pó Fig. B+D Utilizar o adaptador de pó para a extracção de pó. No caso do adaptador não estar montado na parede, siga as seguintes instruções:

Manter a saída da máquina atrás do equipamento para uma vista adequada da peça.

• Não colocar a máquina no chão quando o motor ainda estiver em funcionamento. Não colocar a máquina numa superfície com pó. Podem entrar partículas de pó no mecanismo. Sugestões de utilização

• Depois de ligar a máquina, verifique se a máquina atinge a velocidade máxima antes de utilizar a peça.

• Prender a peça e verificar se não desliza debaixo da máquina durante a actividade de corte.

• Manter a máquina firme e movê-la de maneira uniforme sobre a peça. Não forçar a máquina.

• Utilizar apenas cortadores que não apresentem sinais de desgaste. Cortadores gastos têm um efeito negativo na eficiência da máquina.

• Desligar sempre a máquina antes de remover a ficha da tomada. Selecção prévia de velocidade A velocidade pretendida pode ser seleccionada previamente com o selector rotativo. Além disso, durante o funcionamento, pode ajustar a velocidade de rotação.

1 - 2 = velocidade baixa

3 - 4 = velocidade média

5 = velocidade elevada Max = velocidade máxima A velocidade necessária depende do material e pode ser determinada por testes práticos. Além disso, as peças da fresadora com um diâmetro grande necessitam de uma velocidade de rotação menor. Material Diâmetro peça da fresadora Fases de velocidade Madeira dura >20 mm 1 - 2

<10 mm 5 - max Alumínio >15 mm 1 <15 mm 1 - 2 Plástico >15 mm 1 - 2 <15 mm 2 - 3 Depois de trabalhar durante longos períodos a uma velocidade baixa, deixar a máquina a arrefecer, deixando-a ligada durante alguns minutos a uma velocidade elevada sem carga. Definição de altura da coluna da fresadora Fig. B A manete de fixação (10) é utilizada para definir a altura máxima da fresadora. Em seguida, a profunda de imersão é fixada. Isto é normalmente necessário se utilizar a ferramenta numa mesa de fresagem especial. Certificar-se de que a coluna da fresadora não está bloqueada. A fresadora pode ser premida contra a força da mola. Bloquear a coluna da fresadora utilizando a manete de fixação. A fresadora está bloqueada e já não volta para a posição original. Ajuste da profundidade de fresagem

• Coloque a máquina sobre a peça a trabalhar.

• Desaperte o parafuso de orelhas (8) e o punho tensor (10).

• Mova a máquina lentamente para baixo, até que a fresa toque na peça a trabalhar.

• Aperte o punho tensor (10).

• Ajuste o limitador de profundidade (9) de acordo com a profundidade de fresagem desejada com o auxílio da escala e fixe com o parafuso de orelhas (8).

• Para testar o ajuste, efectue um corte de teste num pedaço de desperdício. Ajustar com o batente de profundidade do revólver O batente de profundidade do revólver permite escolher rapidamente entre seis diferentes profundidades de corte. Estes também são31

determinados pelo ajuste do batente de profundidade (9). Para obter maiores profundidades de fresagem, é recomendável efectuar vários cortes repetitivos com intervalos de remoção interiores.

• Ajuste a profundidade de corte pretendida pressionando o batente de profundidade rotativa para baixo e rodando o batente de profundidade rotativa (16). Utilizar o pino de centragem Fig. G

• Para utilizar o pino de centragem, insira uma barra de guia (15) com o pino de centragem (20) fixado nos orifícios, em qualquer um dos lados da placa de base da fresadora.

• Fixe a barra de corte de guia na fresadora de acordo com o comprimento pretendido rodando o parafuso de fixação (4) para a direita.

Certificar-se de que a máquina não está ligada à corrente quando executar trabalho de manutenção no motor. As máquinas foram concebidas para funcionar durante um longo período de tempo com um mínimo de manutenção. A operação satisfatória contínua depende de cuidados adequados da máquina e de uma limpeza regular. Limpeza Limpar regularmente a caixa da máquina com um pano macio, de preferência após cada utilização. Limpar o pó e a sujidade acumulados nas aberturas de ventilação. Se a sujidade não sair, utilizar um pano macio humedecido com água com sabão. Nunca utilizar solventes, tais como gasolina, álcool, água amoniacal, etc. Estes solventes podem danificar as peças de plástico. Avarias Na página seguinte, encontram-se alguns possíveis motivos e soluções para possíveis falhas. 1 O interruptor de funcionamento está ligado, mas o motor não funciona

• As escovas estão gastas

• Substituir as escovas

• Os fios na ficha de corrente ou na tomada estão soltas

• Peça para verificar ou reparar a tomada e a ficha

• O interruptor está defeituoso

• Peça para reparar o interruptor 2 A fresadora está a funcionar lentamente

• Velocidade variável reduzida

• Aumentar a velocidade variável

• O motor está sobrecarregado

• Reduzir a força de compressão na fresadora 3 Vibração excessiva

• Haste do cortador dobrada

• Substituir o cortador Falhas Se ocorrer uma falha, por exemplo, após o desgaste de uma peça, entre em contacto com a pessoa indicada no cartão da garantia. Inclui uma vista expandida, que mostra as peças que podem ser encomendadas. AMBIENTE Para evitar que a máquina sofra danos durante o transporte, é fornecida numa embalagem robusta. A maioria dos materiais da embalagem podem ser reciclados. Levar estes materiais para os locais de reciclagem adequados. O equipamento eléctrico/electrónico defeituoso deve ser entregue nos pontos de reciclagem adequados. GARANTIA As condições de garantia estão disponíveis no cartão de garantia fornecido em separado. O produto e o manual do utilizador estão sujeitos a alterações. As especificações podem ser alteradas sem aviso prévio.32
