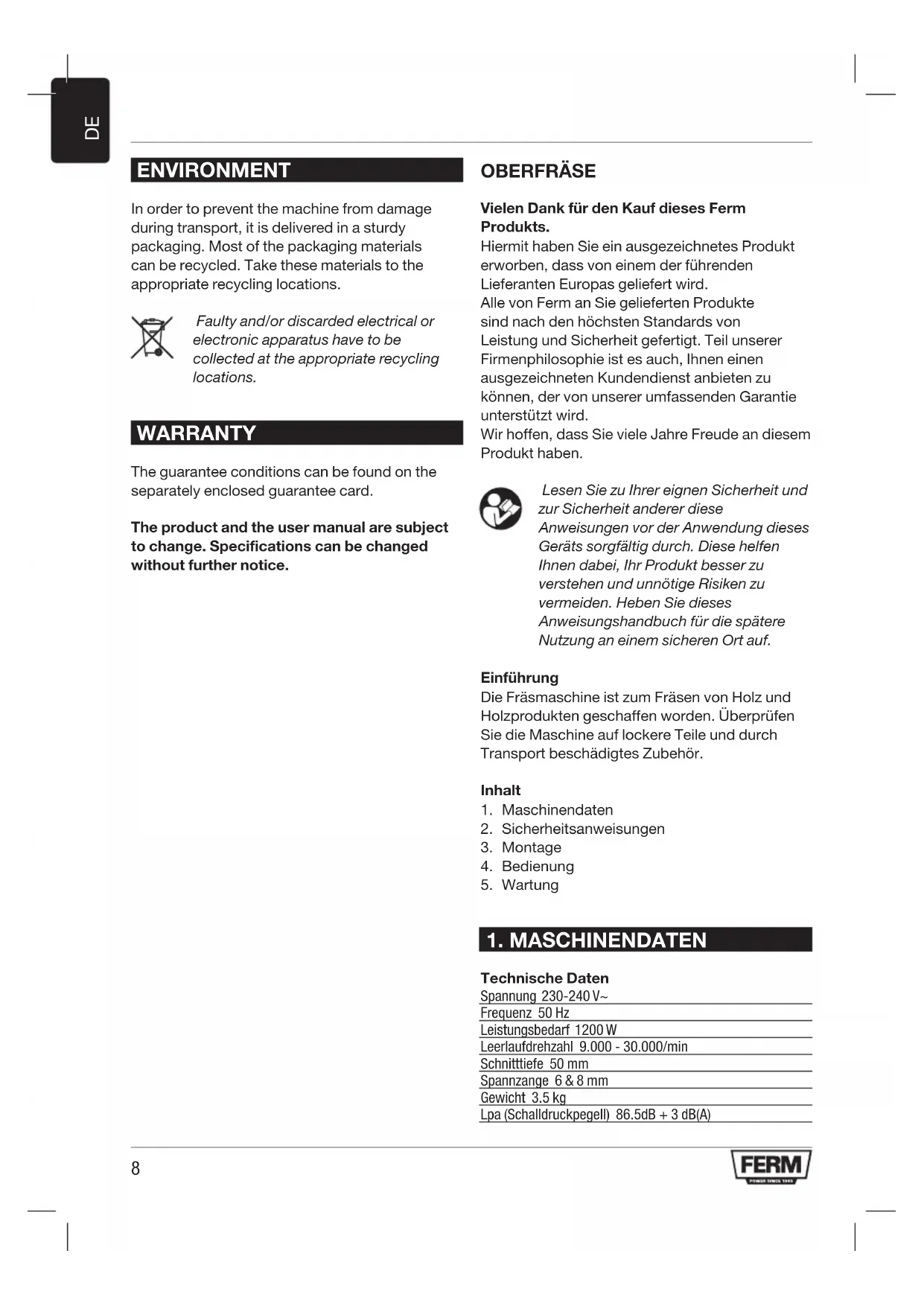

BEDIENUNGSANLEITUNG PRM1021 Ferm

Vielen Dank für den Kauf theses Ferm Products.

Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas gefeliefert wird.

Alle von Ferm an Sie gelieferten Produkte sind nach den hochsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ihnen einen ausgezeichneten Kundendienst anbieten zu können, der von unserer umfassenden Garantie unterstützt wird.

Wir hoffen, dass Sie weitere Jahre Freude an thisem Produkt haben.

Lesen Sie zu ihrer eignen Sicherheit und zur Sicherheit anderer diese Anweisungen vor der Anwendung deses Gerats sorgfältig durch. These herself Ihnen darauf, Ihr Produkt better zu verstehen und unnötige Risiken zu vermeiden. Hebben Sie ceses Anweisungshandbuch für die spätere Nutzung an einem sicheren Ort auf.

Einführung

Die Fräsmaschine ist zum Fräsen von Holz und Holzprodukten geschaffen worden. Überprüfen Sie die Maschine auf lockere Teile und durch Transport beschädigtes Zubehör.

Inhalt

1. Maschinendaten
2. Sicherheitsanweisungen
3. Montage
4. Bedienung
5. Wartung

1. MASCHINENDATEN

Technische Daten

Spannung 230-240V~

Frequenz 50 Hz

Leistungsbedarf 1200 W

Leerlaufdrehzahl 9.000 - 30.000/min

Schnitttiefe 50mm

Spannzange 6 & 8 mm

Gewicht 3.5kg

Lpa (Schalldruckpegell) 86.5dB + 3dB(A)

Lwa (Schalleistungspegel) 97.5dB + 3 dB(A)

Schwingung 4.02 + 1.5m / s

Vibrationsstufe

Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann die Expositionstufe erheblich erhöhen
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, konnen die Expositionsstufe erheblich verringn

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

Verpackungsinhalt

1 Frasmaschine
1 Parallelführung
1 Kohlebürsten-Set
1 Schablonenführung
1 Zentrierstift
1 Staubabsaugungs-Adapter
1 Schraubenschlüssel
1 Spannzange 8 mm (an der Maschine montiert)
1 Spannzange 6 mm
3 Langlochbohrer
1 Sicherheitsanweisung
1 Bedienungsanleitung
1 Garantiekarte

Produktinformationen

Abb. A+B+C

1. An-/Ausschalter
2. Griff
3. Bodenplatte
4. Befestigungsschrauben für Anschlag
5. Schraubenschlüssel
6. Spannmutter

7. Spindelsperre

8. Flugelschraube für Tiefenanschlag

9. Tiefenanschlag
   10.Klemmhebel

10. Skala für Tauchtiefe
11. Einstellrad für elektronische Drehzahlreglung
    13.Spanabsaugvorrichtung
    14.Parallelschlag
    15.Führungsstange
12. Tiefenanschlagrevolver
    17.Schrauben
    18.Schablonenführung
    19.Staubrohr
    20.Zentrierstift

2. SICHERHEITSANWEISUNGEN

Die folgenden Symbole werden in diesen Anweisungen verwendet:

Lebens- und Verletzungsgefahr sowie Maschinenschadengefahr, wenn die in dieser Gebrauchsanweisung gegebenen Sicherheitsanweisungen nicht befolggt werden.

Stromschlaggefahr.

Ziehen Sie den Netzstecker aus der Steckdose.

Drehzahlsreglung.

Tragen Sie einen Ohr- und Augenschutz.

Tragen Sie eine Staubmaske.

Tragen Sie Schutzhandschuhe.

Zusätzliche Sicherheitsanweisungen

• Überprüfen Sieitte die Werkstücke auf irgendwelche Behinderungen an der Materialoberfläche wie hervorstehende Nagel usw., um den Kopf der Frasmaschine zu schützen.

• Warten Sie, bis die Fräsmaschine vollig zum Stillstand gegommen ist, bevor Sie blockiertes oder abgefrastes Material um den Fraser herum entfern.

• Benutzen Sie dazu eine lange Stange und niemals ihre Finger.
• Halten Sie ihre Hande von der Fräsläche fern.
• Schalten Sie die Maschine(sofort aus, wenn sie beginnnt, ein ungewöhnliches Gerausch zu erzeugen oder zu stark zu schwingen.
• Überprüfen Sie vor der Inbetriebnahmenitte, ob alle Teile sicher sind, die Werkzeuge entfernt worden sind usw.

Überprüfen Sie immer, ob die Stromversorgung der Spannung auf dem Leistungsschild entspricht.

Ohre Maschine ist doppelt isoliert, deshalb ist keine Erdung erforderlich.

• Werfen Sie alte Kabel und Stecker(sofort weg, wenn sie durch neue ersetzt worden sind. Es ist gefährlich, den Stecker lockerer Kabel in die Wandsteckdose zu stecken.
• Verwenden Sie nur ein genehmigtes Verlängerungskabel, das für den Leistungsbedarf der Maschine geeignet ist. Der minimale Leiterquerschnitt beträgt 1,5 mm2. Wenn Sie eine Kabelrolle benutzen, wickeln Sie sie immer vollständig aus.

Bevor Sie Zubehör montieren, sorgen Sie davon, dass das Gerät vom Stromnetz genommen ist.

Warten Sie, bis die Maschine vollig zum Stillstand gekommen ist und sich der Fraser abgekühlt hat, bevor der Fraser gewechselt wird.

3. MONTAGE

AuswahldesLanglochbohrers

In Abhängigkeit von der Bearbeitung und Anwendung gibt es Langlochbohrer in den verschiedensten Bauweisen und Qualität: Langlochbohrer aus Schnellarbeitsstahl (HSS) sind für die Bearbeitung von weichen Stoffen wie

Holz und Plastik geeignet.

Langlochbohrer mit Hartmetallschneide (HM) sind besonderss für harte und scheuernnde Stoffe wie Hartholz und Aluminium geeignet.

Montage und Demontage der Fraser Abb.E

Benutzen Sie nur Fraser mit einem Wellendurchmesser, der dergroBe der Spannzange entspricht. Benutzen Sie nur Fraser, die fur die maximale Drehzahl der Maschine geeignet sind. Der Durchmesser des Frasers sollte den maximalen Durchmesser nicht uberschreiben (siehe 'Technische Daten'). Ziehen Sie die Spannmutter niemals fest, wenn kein Langlochbohrer in der Spannzange ist. Die Spannzange kann beschadigt werden.

• Drücken Sie die Spindelsperre (7) und drehendie Spannmutter (6), bis sie in die Sperreeinrastet. Halten Sie wahrrend theseS Vorgangs die Spindelsperre gedrückt.
• Losen Sie die Spannmutter mit dem Schraubenschlüssel.
• Führn Sie die Welle des Frärsers in die Spannzange (5).
• Ziehen Sie die Spannmutter fest, so dass der Fraser gut verriegelt ist.
• Losen Sie die Spannmutter, wenn Sie einen Fraser wechseln möchten.

Einstellung des Parallelanschlaglineals Der Parallelanschlag ist ein nützlichen Werkzeug zum Prazisionsfräsen in einem festen Abstand von der Kante des Werkstücks.

• Setzen Sie den gewünschten Fräser in das Werkzeug ein.
• Schieber den Sie die Parallelführung mit den Führungsstangen in die Grundplatte, undziehen Sie die Flügelschrauben ausreichend fest.

Montage der Schablonenführung

Abb.C

Die Schablonenführung ist eine nützliche Hilfe zum Fräsen eines Musters.

• Bringen Sie die Schablonenführung (18) mit den Schrauben (17) am Unterveril (3) der Fräsmaschine an.

Montage des Staubabsaug-Adapters

Abb. B + D

Benutzen Sie den Adapter, um Staub abzusaugen. Wenn der Adapter nicht an der Maschine angebracht ist, befolgen Sie diese Anweisungen:

• Bringen Sie den Staubabsaug-Adapter (13) mit den Schrauben (17) an der Fräsersohle (3) an.
• Führer Sie das Rohr Ihres Staubsaugers in des Staubrohr (19) ein.

Halten Sie den Auslass der Maschine hinter der Maschine, damit Sie das Werkstück gut sehen können.

4. BEDIENUNG

Der AN/AUS-Schalter

Um die Maschine anzuschalten, halten Sie den An-/Ausschalter (1) gedrückt.
- Wenn Sie den An-/Ausschalter (1) loslassen, wird die Maschine ausgeschaltet.
- Legen Sie die Maschine nicht ab, wenn der Motor noch lauft. Staubteilchen konnen in den Mechanismus eindringen.

Tipps zur Anwendung

Nachdem die Maschine angeschaltet worden ist, überzeugen Sie sich davon, dass sie die volle Drehzahl erreicht, bevor Sie sie am Werkstück anwenden.
- Klemmen Sie das Werkstück fest, und überzeugen Sie sich davon, dass das Werkstück beim Fräsen nicht unter der Maschine weegrutschen kann.
- Halten Sie die Maschine fest, und bewegen Sie sie gleichmäßig über das Werkstück. Wenden Sie keine Gewalt auf die Maschine an.
- Verwenden Sie nur Fräser, die keine Zeichen von Verschleiß aufweisen. Verschlissene Fräser haben einen negativen Einfluss auf die Wirksamkeit der Maschine.
- Schalten Sie die Maschine immer erst aus, bzw. Sie den Stecker aus der Steckdoseziehen.

Drehzahlvoreinstellung

Die erforderliche Drehzahl kann mittels Rändelrad voreingestellt werden. Die Drehzahl kann auch während des Betriebs eingestellt werden.

1-2=niedrigeDrehzahl

3-4=mittlereDrehzahl

5 = hohe Drehzahl

Max = maximale Drehzahl

Die erforderliche Drehzahl ist abhängig vom Material und kann durch Erprobung in der Praxis ermittelt werden. Weiterhin erfordern Langlochbohrer mit großem Durchmesser eine geringere Drehzahl.

Material

Durchmesser Langlochbohrer

Drehzahlstufen

Hardholz >20 mm 1-2

$$ 1 0 - 2 0 \mathrm {m m} 3 - 4 $$

$$ < 1 0 \mathrm {m m} 5 - \max $$

Weichholz >20 mm 1-3

$$ 1 0 - 2 0 \mathrm {m m} 3 - 5 $$

$$ < 1 0 \mathrm {m m} 5 - \max $$

Aluminium >15 mm 1

$$ < 1 5 \mathrm {m m} 1 - 2 $$

Plastik >15 mm 1-2

$$ < 1 5 \mathrm {m m} 2 - 3 $$

Wenn Sie für längerere Zeit mit niedriger Drehzahl gearbeitet haben, setzen Sie die Maschine abkühlen, indem Sie diese eine Minute ohne Last bei hoher Drehzahl laufen halten.

Höheneinstellung der Fräsmaschinensäule

Abb.B

Der Klemmhebel (10) wird zur Einstellung der maximalen Höhe der Fräsmaschine benutzt.
Dann wird die Tauchtiefe fest eingestellt. Das ist gewöhnlich nötig, wenn das Werkzeug auf einem speziellen Fräsmaschinentisch benutzt wird. Überzeugen Sie sich davon, dass der Fräsmaschinentisch nicht verriegelt ist.

Die Fräsmaschine kann gegen die Federkraft nach unten gedruckt werden.

Verriegeln Sie die Frasmaschinensäule mit dem Klemmhebel.

Jetzt ist die Fräsmaschine verriegelt und kehrt nicht mehr in ihre Ausgangsstellung zurück.

Einstellung der Frästiefe

• Maschine auf das Werkstück stellen.
  Flugelschraube (8) und Spanngriff (10) lose.
• Maschine langsam nach unten bewegen, bis

der Fraser das Werkstück berührt.

• Spanngriff (10) festziehen.
• Tiefenanschlag (9) unter zuhlifenahme der Skala auf die gewünschte Frästiefe einstellen, und mit der Flügelschraube (8) fixieren.
• Testen Sie die Einstellung anhand einer Probefrösung an einem Abfallstück.

Einstellung mit Revolvertiefenanschlag

Der Revolvertiefenanschlag erhögt.
Ihnen, schnell zwischen sechs verschiedenen Schnitttiefen auszuwahlen. Diese werden auch von der Einstellung des Tiefenanschlags (9) bestimmt.

Bei größeren Frästiefen ist zu empfehlen, mehrere Schnittte mit geringeren Abschneide-leistungen auszuführen.

Passen Sie die erforderliche Schnitttiefe an, indem Sie den Revolver-Tiefenanschlag (16) nach unten drücken und gleichzeitig drehen.

Verwendendes Zentrierstifts Abb.G

Zum Verwenden des Zentrierstifts setzen Sie eine Führungsstange (15) mit angebrachte Zentrierstift (20) in die Löscher an den beiden Seiten an der Basisplatte des Routers ein.
- Sichern Sie die Führungsanschlagstange in der erforderlichen Länge am Router, indem Sie die Befestigungsschraube (4) im Uhrzeigersinn drehen.

5. WARTUNG

Überzeugen Sie sich davon, dass die Maschine nicht unter Strom stehen, wenn Sie Wartungsarbeiten am Motor ausführten.

These Maschinen sind so gebaut, dass sie langere Zeit mit einem Minimum an Wartung arbeiten. Der dauerhafte und zufriedenstellende Betrieb hängt von der richtigen Maschinenpflege und regelmäßigen Reinigung ab.

Reinigung

Reinigen Sie das Gehäuse der Maschine regelmäßig mit einem weichen Tuch,** besonderss nach jeder Anwendung. Halten

Sie die Belüftungsöffnungen staub- und schmutzfrei. Wenn sich der Schmutz nicht losen{lsst, behmen Sie ein weiches Tuch, das mit Seifenwasser befeucht ist. Verwenden Siemals Lösungsmittel wie zum Beispiel Benzin, Alkohol, Ammoniakwasser und so weiter. These Lösungsmittel konnen die Kunststoffeile beschädigen.

Fehlersuche

Unterstehendfindesieineigemögliche UrsachenundLösungenfurmoglicheFehler.

1 Der Schalter ist angeschaltet, aber der Motor lauft nicht

Kohlebürsten sind verschlissen
Wechseln Sie die Kohlebürsten
- Der elektrische Stromkreis ist unterbrochen
- Lassen Sie den Stromkreis reparieren
Die Kabel am Netzstecker oder in der Steckdose sind locker
- Lassen Sie die Steckdose und den Stecker überprüfen oder reparieren
- Der Schalter ist schadhaft
- Lassen Sie den Schalter reparieren

2 Die Fräsmaschine lauft langsam

• Drehzahl niedrig eingestellt
  Erhohen Sie die Drehzahl
• Motorist überlastet
  Verringern Sie die Druckkraft auf die Fräsmaschine

3 Starke Schwingung

VorbogenerFrärserschenkel
Wechseln Sie den Fraser

Fehler

Bei Fehlern oder Problemen, beispelsweise durch Abnutzung eines Teils, wenden Sie sichitte an die Service-Adresse, die Sie auf derGarantiekarte finden. Im Anhang finden Sie eineExplosionsdarstellung, auf der die Teile zu sehen sind, die bestellt werden konnen.

UMWELTSCHUTZ

Damit die Maschine beim Transport nicht beschädigt wird, wird sie in einer stabilen Verpackung ausgeliefert. Die meisten

Verpackungsmaterialien können recycliert werden.

Bringen Sie diese Materialien an entspruchende

Recyclingstellen.

Fehlerhafte und/oder ausrangierte elektrische oder elektronische Geräte müssen an entsprechenden Recyclingsstellen gesammelt werden.

GARANTIE

Die Garantiebedingungen finden Sie auf der gesondert beigefugten Garantiekarte.

Das Produkt und das Benutzerhandbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden.
