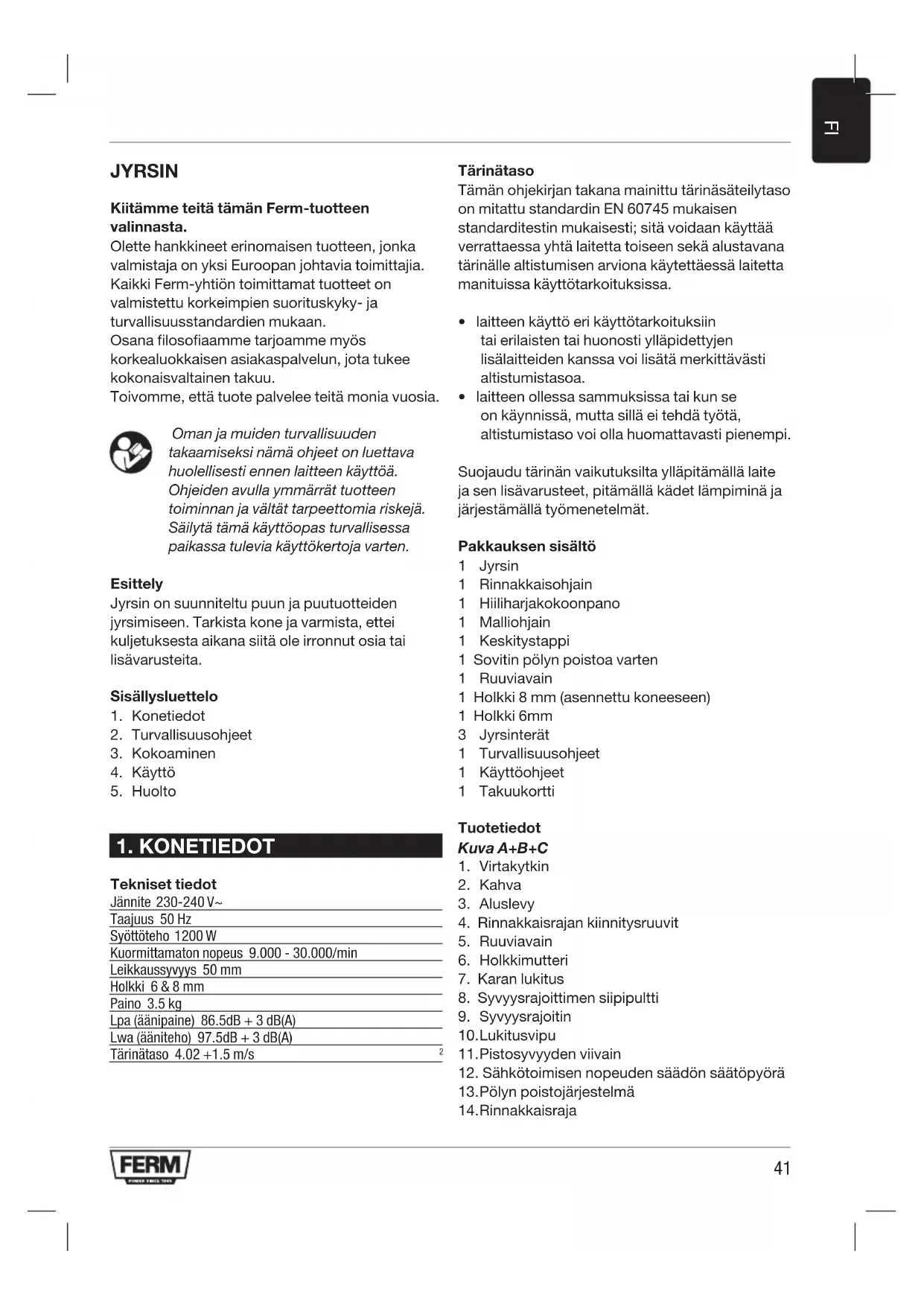

JYRSIN Kiitämme teitä tämän Ferm-tuotteen valinnasta. Olette hankkineet erinomaisen tuotteen, jonka valmistaja on yksi Euroopan johtavia toimittajia. Kaikki Ferm-yhtiön toimittamat tuotteet on valmistettu korkeimpien suorituskyky- ja turvallisuusstandardien mukaan. Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun, jota tukee kokonaisvaltainen takuu. Toivomme, että tuote palvelee teitä monia vuosia. Oman ja muiden turvallisuuden takaamiseksi nämä ohjeet on luettava huolellisesti ennen laitteen käyttöä. Ohjeiden avulla ymmärrät tuotteen toiminnan ja vältät tarpeettomia riskejä. Säilytä tämä käyttöopas turvallisessa paikassa tulevia käyttökertoja varten. Esittely Jyrsin on suunniteltu puun ja puutuotteiden jyrsimiseen. Tarkista kone ja varmista, ettei kuljetuksesta aikana siitä ole irronnut osia tai lisävarusteita. Sisällysluettelo

2. Turvallisuusohjeet

Tekniset tiedot Jännite 230-240 V~ Taajuus 50 Hz Syöttöteho 1200 W Kuormittamaton nopeus 9.000 - 30.000/min Leikkaussyvyys 50 mm Holkki 6 & 8 mm Paino 3.5 kg Lpa (äänipaine) 86.5dB + 3 dB(A) Lwa (ääniteho) 97.5dB + 3 dB(A) Tärinätaso 4.02 +1.5 m/s

Tärinätaso Tämän ohjekirjan takana mainittu tärinäsäteilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytettäessä laitetta manituissa käyttötarkoituksissa.

• laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä merkittävästi altistumistasoa.

• laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi. Suojaudu tärinän vaikutuksilta ylläpitämällä laite ja sen lisävarusteet, pitämällä kädet lämpiminä ja järjestämällä työmenetelmät. Pakkauksen sisältö 1 Jyrsin 1 Rinnakkaisohjain 1 Hiiliharjakokoonpano 1 Malliohjain 1 Keskitystappi 1 Sovitin pölyn poistoa varten 1 Ruuviavain 1 Holkki 8 mm (asennettu koneeseen) 1 Holkki 6mm 3 Jyrsinterät 1 Turvallisuusohjeet 1 Käyttöohjeet 1 Takuukortti Tuotetiedot Kuva A+B+C

4. Rinnakkaisrajan kiinnitysruuvit

8. Syvyysrajoittimen siipipultti

11. Pistosyvyyden viivain

12. Sähkötoimisen nopeuden säädön säätöpyörä

13. Pölyn poistojärjestelmä

14. Rinnakkaisraja42

16. Syvyydenrajoittimen revolveri

Tässä käyttöohjeessa käytetään seuraavia symboleja: Kuolemanvaara ja henkilövahinkovaara sekä koneen vaurioitumisvaara on olemassa, jos näiden käyttöohjeiden turvallisuusohjeita ei noudateta. Sähköiskuvaara. Irrota pistoke pistorasiasta. Vaihteleva nopeuden säätö. Käytä kuulosuojaimia ja suojalaseja. Käytä hengityssuojainta. Käytä suojakäsineitä. Muita turvallisuusohjeita

• Tarkista työstökappaleet niiden pinnan poikkeamien varalta, kuten ulostulevien naulojen jne. varalta, jyrsinpään suojaamiseksi.

• Odota kunnes jyrsin on pysähtynyt täysin ennen siihen kiinni jääneen tai jyrsityn materiaalin poistamista jyrsinosan sisältä tai sen ympäriltä. Käytä tähän tarkoitukseen pitkää keppiä, älä koskaan käytä sormia.

• Pidä kädet kaukana jyrsinpinnasta.

• Kytke laite välittömästi pois päältä, jos siitä kuuluu epätavallisia ääniä tai jos se tärisee liikaa.

• Tarkista, että kaikki osat on hyvin paikoillaan, työkalut poistettu jne. ennen laitteen käyttöä. Tarkista aina, että virranlähteen volttimäärä vastaa tehokilvessä annettuja lukuja. Koneessa on kaksoiseristys, maadoitusjohtoa ei täten tarvita.

• Hävitä vanhat liitäntäkaapelit ja pistokkeet heti vaihdettuasi niiden tilalle uudet. On vaarallista työntää viallisen kaapelin pistoke pistorasiaan.

• Käytä ainoastaan hyväksyttyä jatkojohtoa, joka sopii koneen syöttötehoon. Johtimen vähimmäiskoko on 1,5 mm2. Kun käytät kaapelikelaa, kelaa johto aina kokonaan ulos. Irrota kone verkkovirrasta ennen lisälaitteiden asennusta. Odota kunnes kone on pysähtynyt täysin ja että jyrsinosa on jäähtynyt ennen sen vaihtoa.

Jyrsinterän valinta Prosessista ja käytöstä riippuen käytettävissä on malliltaan ja laadultaan hyvin erilaisia jyrsinteriä: Pikateräksestä (HSS) tehdyt jyrsinterät sopivat pehmeiden materiaalien käsittelyyn, esim. pehmeän puun ja muovin käsittelyyn. Kovametallikärkiset (HM) jyrsinterät sopivat erityisesti kovien ja kuluttavien materiaalien käsittelyyn, esim. kova puu ja alumiini. Jyrsinosien asennus ja poisto Kuva E Käytä ainoastaan jyrsinosia, joiden akselin halkaisija vastaa holkin kokoa. Käytä ainoastaan jyrsinosia, jotka sopivat koneen maksiminopeuteen. Jyrsinosan halkaisija ei saa ylittää maksimihalkaisijaa (katso ‘Tekniset tiedot’). Älä koskaan kiristä holkkimutteria, jos holkissa ei ole jyrsinterää. Holkki voi tällöin vaurioitua.

• Paina karan lukitusta (7) ja käännä holkkimutteria (6), kunnes se kiinnittyy lukitukseen. Pidä karan lukitusta painettuna toimenpiteen aikana.43

• Avaa holkkimutteri avaimella.

• Aseta jyrsinosan akseli holkkiin (5).

• Kiristä holkkimutteri niin, että jyrsinosa lukittuu hyvin.

• Avaa holkkimutteri silloin, kun haluat vaihtaa jyrsinosan. Rinnakkaisrajan viivaimen säätö Rinnakkaisraja on hyödyllinen väline tarkkuusjyrsintään, joka suoritetaan tietyn välimatkan päässä työstökappaleen reunasta.

• Aseta haluamasi jyrsinosa välineeseen.

• Liu’uta ohjausvarsilla varustettu rinnakkaisohjain pohjalevyyn ja kiristä riittävän kireälle siipipulteilla. Malliohjaimen asennus Kuva C Malliohjain on hyödyllinen apu kuvioiden jyrsimiseen.

• Asenna malliohjain (18) jyrsimen pohjaan (3) ruuveilla (17). Pölyn poistoon tarkoitetun sovittimen asennus Kuva B+D Käytä pölysovitinta pölyn poistamiseen. Jos sovitinta ei ole asennettu koneeseen, noudata näitä ohjeita:

• Asenna pölysovitin (13) jyrsinosan pohjaan (3) ruuveilla (17).

• Aseta pölynimurisi putki pölyputkeen (19). Pidä koneen poistoaukko koneen takana hyvän näköyhteyden takaamiseksi työstökappaleeseen.

• Kytke laite päälle painamalla virtakytkintä (1) ja pitämällä sitä alhaalla.

• Jos virtakytkin (1) päästetään, työkalu sammuu.

• Älä aseta konetta alas ennen kuin moottori on sammunut. Älä aseta konetta pölyiselle alustalle. Pölyhiukkaset voivat tällöin päästä mekanismiin. Käyttöön liittyviä ohjeita

• Varmista koneen päälle kytkemisen jälkeen, että kone saavuttaa täyden nopeuden ennen työstön aloitusta.

• Lukitse työstökappale paikoilleen ja varmista, ettei se voi luisua koneen alapuolelle työstön aikana.

• Pidä koneesta kiinni tiukasti ja liikuta sitä tasaisesti työstökappaleen päällä. Älä käytä koneeseen voimaa.

• Käytä ainoastaan jyrsinosia, joissa ei ole kulumisen merkkejä. Kuluneet jyrsinosat vaikuttavat negatiivisesti koneen tehokkuuteen.

• Kytke kone aina ensin pois päältä käytön jälkeen ennen kuin irrotat pistokkeen pistorasiasta. Nopeuden esivalinta Vaadittu nopes voidaan esivalita säätöpyörällä. Kiertonopeutta voidaan säätää myös käytön aikana.

1 - 2 = alhainen nopeus

3 - 4 = keskisuuri nopeus

5 = suuri nopeus Max = maksiminopeus Vaadittu nopeus riippuu materiaalista ja se voidaan määrittää käytännöllisellä testauksella. Suuren halkaisijan omaavat jyrsinterät vaativat pienemmän kiertonopeuden. Materiaali Halkaisija jyrsinterä Nopeusjaksot Kova puu >20 mm 1 - 2

<10 mm 5 - max Pehmeä puu >20 mm 1 - 3

<10 mm 5 - max Alumiini >15 mm 1 <15 mm 1 - 2 Muovi >15 mm 1 - 2 <15 mm 2 - 3 Jos konetta käytetään pitkiä aikoja alhaisella nopeudella, anna koneen jäähtyä käyttämällä sitä muutama minuutti korkealla nopeudella ilman kuormitusta.44

Jyrsimen jalustan korkeusasetus Kuva B Lukitusvipua (10) käytetään jyrsimen maksimikorkeuden säätämiseen. Pistosyvyys asetetaan tämän jälkeen. Tämä on yleensä tarpeen käyttäessä konetta erityisellä jyrsinpöydällä. Varmista, ettei jyrsimen jalusta ole lukittu. Jyrsin voidaan painaa alas jousta vasten. Lukitse jyrsimen jalusta lukitusvivulla. Jyrsin voidaan lukita eikä se enää palaa sen alkuperäiseen asemaan. Jyrsintäsyvyyden säätö

• Aseta kone työstökappaleen yläpuolelle.

• Irroita siipiruuvi (8) ja kiinnityskahva (10)

• Liikuta konetta hitaasti alaspäin, kunnes jyrsinterä koskettaa työstökappaleeseen.

• Kiristä kiinnityskahva (10).

• Säädä syvyysvaste (9) asteikkoa apuna käyttäen haluttuun jyrsintäsyvyyteen ja kiinnitä se paikalleen siipiruuvilla (8).

• Kokeile säätöä tekemällä koejyrsintä jätepalaan. Säätö revolverilla - syvyyden rajoittimella Revolveri-syvyyden rajoitin mahdollistaa kuusi eri jyrsinsyvyyden nopean valinnan. Syvyyden voidaan määrittää myös säätämällä syvyyden rajoitinta (9). Syvien jyrsintäsyvyyksien kohdalla on suositeltavaa suorittaa useita toistuvia jyrsintöjä alhaisemmilla poistoarvoilla.

• Säädä vaadittu leikkaussyvyys painamalla revolverin syvyyspysäytintä alaspäin ja kiertämällä revolverin syvyyspysäytintä (16). Keskitystapin käyttäminen Kuva G

• Voit käyttää keskitystappia asettamalla yhden ohjaustangon (15) reikiin kiinnitettyyn keskitystappiin (20) jommallekummalle puolelle reitittimen aluslevyä.

• Kiinnitä suojuksen ohjaustanko reitittimeen vaaditulle pituudelle kiertämällä kiinnitysruuvia (4) myötäpäivään.

Varmista, että kone on pois päältä sen moottorin huollon aikana. Tuotteet on suunniteltu toimimaan pitkään vähäisillä ylläpitotoimilla. Jatkuva tyydyttävä toiminta riippuu koneen oikeasta huollosta ja säännöllisestä puhdistamisesta. Puhdistaminen Puhdista koneen kotelon pinta säännöllisesti pehmeällä kankaalla, mielellään jokainen käytön jälkeen. Pidä tuuletusaukot puhtaina pölystä ja liasta. Jos lika ei irtoa, käytä saippuaveteen kostutettua pehmeää kangasta. Älä koskaan käytä liuotusaineita, kuten bensiiniä, alkoholia, ammoniakkia jne., sillä ne voivat vaurioittaa muoviosia. Vianmääritys Seuraavalla sivulla on joitakin toimintahäiriöiden mahdollisia syitä ja niiden ratkaisuja. 1 Virtakytkin on asetettu päälle, mutta moottori ei toimi

• Hiiliharjat ovat kuluneet.

• Sähköpiiri on rikkoutunut.

• Korjauta sähköpiiri.

• Pistorasian tai pistokkeen johdot ovat irronneet.

• Tarkistuta tai korjauta pistorasia tai pistoke.

• Kytkin on viallinen.

• Korjauta kytkin. 2 Jyrsin toimii hitaasti

• Vaihteleva nopeus on asetettu alhaiseksi.

• Lisää vaihtelevaa nopeutta.

• Moottori on ylikuormitettu.

• Vähennä jyrsimeen kohdistuvaa voimaa. 3 Liian kova värinä

• Jyrsinosan varsi on taittunut.
