PRM1011 - Jyrsinkone Ferm - Ilmainen käyttöohje ja opas

Brändi	Ferm
Malli	PRM1011
Tuotetyyppi	Jyrsin (jyrsinkone)
Syöttöjännite	230 V
Taajuus	50 Hz
Tehonkulutus	1200 W
Kuormittamaton nopeus	9000 - 30000 kierr./min
Jyrsintähalkaisija max.	30 mm
Jyrsintäsyvyys	30 mm
Kiristysholkki	6 ja 8 mm
Paino	3,71 kg
Äänenpainetaso (Lpa)	91 dB(A)
Äänitehotaso (Lwa)	102 dB(A)
Tärinät (vasen kahva)	1,4 m/s²
Tärinät (oikea kahva)	5,4 m/s²
Suojausluokka	II (kaksoiseristys)
Elektroninen nopeudensäätö	Kyllä, 6 tasoa

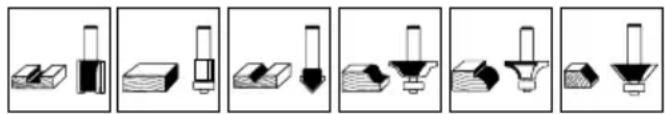

Pakkauksen sisältö	Jyrsin, 6 jyrsintä, yhdensuuntaisohjain, mallipohjaohjain, pölynimuadapteri, sakara-avain, kiristysholkit 6/8 mm, käyttöohje, takuutodistus
Päätoiminnot	Puun, puumateriaalien ja muovien jyrsintä; hienosyvyydensäätö; revolverirajoitin 6 syvyydelle; akselin lukitus jyrsimen vaihtoa varten
Huolto ja puhdistus	Säännöllinen puhdistus pehmeällä liinalla; voitelua ei tarvita
Turvallisuus	Lukittava kytkin; kaksoiseristys; välitön pysäytys vian sattuessa
Yleiset tiedot	Ammattikäyttöön tarkoitettu laite tarkkuusjyrsintään; takuu mukana toimitetun todistuksen mukaan

Usein kysytyt kysymykset - PRM1011 Ferm

Kuinka jyrsinterä vaihdetaan Ferm PRM1011 -jyrsimessä?

Irrota laite verkkovirrasta. Paina karan lukitus (7) ja käännä kiristysholkin mutteria (6) lukitaksesi se. Käytä sakara-avainta mutterin löysäämiseen. Poista kulunut jyrsinterä ja aseta uusi jyrsinterä varmistaen, että akseli vastaa holkkia (6 tai 8 mm). Kiristä mutteri tiukasti. Älä koskaan vaihda kuumaa jyrsinterää; odota sen jäähtymistä.

Kuinka leikkaussyvyys säädetään?

Aseta jyrsinterä ja löysää lukitusvipu (11). Laske jyrsinterää, kunnes se koskettaa työkappaletta, ja kiristä vipu. Löysää nuppia (9) ja aseta hienosäätönuppi (15) nollaan. Käännä nuppia (8) halutun syvyyden asettamiseksi, lue arvo asteikosta (12). Kiristä nuppi (9). Hienosäätöä varten käännä nuppia (15): yksi täysi kierros vastaa 1 mm.

Kuinka yhdensuuntaisohjainta käytetään?

Aseta jyrsinterä ja laske se pohjalevyn alapuolelle. Aseta jyrsin työkappaleelle siten, että jyrsinterä koskettaa reunaa. Liu'uta ohjaintangot (20) reikiin, sitten yhdensuuntaisohjainta, kunnes se koskettaa työkappaletta. Kiinnitä metalliliuska (17) ja kohdista nolla nollamerkkiin (18). Löysää ruuvi (4), siirrä ohjain halutulle etäisyydelle (huomioiden jyrsinterän halkaisija) ja kiristä.

Voiko pyörimisnopeutta säätää?

Kyllä, jyrsimessä on elektroninen nopeudensäätö pyörän (13) avulla, jossa on 6 asentoa arvosta 1 (hidas) arvoon Max (nopea). Säädä nopeus materiaalin ja jyrsinterän halkaisijan mukaan: yli 20 mm kovapuulle käytä asentoja 1-2; muoveja varten säädä aina hitaalle nopeudelle (1-2).

Kuinka pölynimuadapteri asennetaan?

Kiinnitä pölynerotinadapteri (24) pohjalevyyn (3) mukana toimitettujen ruuvien (22) ja mutterien avulla. Aseta pölyputki (25) pölynpoistoaukkoon (16). Liitä imurin letku putkeen. Hyvän näkyvyyden varmistamiseksi pidä letku koneen takana.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä suojalaseja ja kuulosuojaimia. Varmista, ettei työkappaleessa ole nauloja tai muita esteitä. Odota koneen täydellistä pysähtymistä ennen kuin poistat roskia jyrsinterän ympäriltä. Älä vie käsiä työskentelyalueelle. Jos esiintyy epänormaaleja ääniä tai liiallisia tärinöitä, pysäytä laite välittömästi.

Kuinka Ferm PRM1011 -jyrsintä huolletaan?

Puhdista kotelo säännöllisesti pehmeällä liinalla, mieluiten jokaisen käytön jälkeen. Puhdista tuulettimen urat pölystä. Älä käytä liuottimia, kuten bensiiniä tai alkoholia. Laite ei vaadi mitään lisävoitelua. Korjauksia varten ota yhteyttä pätevään teknikkoon.

Mikä on käytettävän jyrsinterän enimmäishalkaisija?

Jyrsintähalkaisija on enintään 30 mm. Varmista, että jyrsinterä on yhteensopiva koneen enimmäisnopeuden (30000 kierr./min) kanssa. Käytä vain jyrsimiä, joiden akseli vastaa kiristysholkkia (6 tai 8 mm).

Voiko jyrsintä käyttää muille materiaaleille kuin puulle?

Kyllä, se soveltuu puun, puumateriaalien ja muovien ammattimaiseen jyrsintään. Alumiinille käytä hidasta nopeutta (asento 1 tai 1-2 halkaisijasta riippuen). Muoveille säädä aina hidas nopeus sulamisen välttämiseksi.

Mitä tehdä toimintahäiriön sattuessa?

Tarkista ensin yleiset syyt: vaurioitunut kaapeli, viallinen kytkin, kuluneet hiilet. Jos työkalu tuottaa liiallisia kipinöitä, savua tai palaneen hajua, pysäytä se välittömästi. Kaikki korjaukset on teetettävä valtuutetussa huoltoliikkeessä. Katso takuukortista yhteystiedot. Takuu ei kata jyrsinterien kulumista.

KÄYTTÖOHJE PRM1011 Ferm

Kiitos, että ostit tämän Ferm-tuotteen.

Niin tekemällä sinulla on nyt oivallinen tuote, jonka on toimittanut eräs Euroopan johtavista toimittajista.

Kaikki tuotteet, jotka Ferm on sinulle toimittanut, on valmistettu korkeimpien suorituskyky- ja turvallisuusnormien mukaan, ja osana filosofiaamme on järjestää oivallista asiakaspalvelua, johon kuuluu täydellinen takuumme.

Toivomme, että nautit tämän tuotteen käyttämisestä monia tulevia vuosia.

Tekstin numerot viittaavat kaavioihin sivuilla 2-4.

Lue tämä käyttöohje huolellisesti ennen laitteen käyttöönottoa. Tutustu laitteen toimintatapaan ja käyttöön. Huolla laite ohjeiden mukaisesti, jotta se toimii aina moitteettomasti. Käyttöohje ja siihen liittyvät asiakirjat on säilytettävä laitteen läheisyydessä.

Sisältö

1. Laiteen tiedot
2. Turvaohjeet
3. Osien asennus
4. Käyttö
5. Huolto

1. LAITTEEN TIEDOT

Tekniset tiedot

Jännite 230 V
Taajuus 50 Hz
Kulutettu teho 1200 W
Kuormittamaton nopeus 9000-30000/min
Suurin jyrsinhalkaisija 30 mm
Jyrsinsyvyys 30 mm
Kirstysholkki 6+8 mm
Paino 3,71 kg
Lpa (äänenpaine) 91+3 dB(A)
Lwa (äänen tehotaso)	102+3 dB(A)
Vasemman kahvan värinä	1,4+1,5 m/s ^2
Oikean kahvan värinä	5,4+1,5 m/s ^2

Tärinätaso

Tämän ohjekirjan takana mainittu

tärinäsäteilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytet-täessä laitetta manituissa käyttötarkoituksissa

• laitteen käyttö eri käyttötarkoituksiin tai erilai-sten tai huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä merkittävästi altistumistasoa
• laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi

Suojaudu tärinän vaikutuksilta ylläpitämällä laite ja sen lisävarusteet, pitämällä kädet lämpiminä ja järjestämällä työmenetelmät

Pakkauksen sisältö

1 Käyttöohje
1 Takuukortti
1 Yläjyrsin
6 Sivuohjain
1 Kuvio-ohjain
1 Pölyputki
2 Ruuvia
1 6 mm holkki
1 8 mm Holkki
2 Mutteria
1 Pölynpoistoliitäntä
1 Ruuviavain

Yläjyrsin on ammattikäyttöön tarkoitettu jyrsin puun, puunkaltaisten materiaalien ja muovien jyrsimiseen.

Tarkista, että kone, irto-osat ja varusteet eivät ole vaurioituneet kuljetuksen aikana.

Tietoja tuotteesta

Fig. A+C

1. Virtakytkin
2. Kahva
3. Pohjalevy
4. Siirtokehikon kiinnitysruuvit
5. Turvakytkin
6. Istukkamutteri
7. Karalukko
8. Leikkuusyvyyden säätöpainike

9. Syvyysrajoittimen siipiruuvi

10. Syvyysrajoitin

11. Kiristysvipu
12. Leikkuusyvyysasteikko
13. Elektronisen nopeudensäädön säätöpyörä
14. Korkeuden säätöpainike
15. Leikkuusyvyyden hienosäätöpainike
16. Pölynkeräyslaite
17. Siirtokehikon viivoitin
18. Nollamerkki
19. Siirtokehikko
20. Ohjaintanko
21. Syvyysrajoittimen säätöruuvi

2. TURVAOHJEET

Symbolien selitys

Osoittaa loukkaantumisvaaran, hengenvaaran tai työkalun vaurioitumisriskin, jos tämän oppaan ohjeita ei noudateta.

Osoittaa sähköiskuvaaran.

Käytä suojalaseja ja kuulonsuojaimia.

Laitteen käyntinopeutta voidaan säätää sähköisesti.

Säilytä ohjeet huolella!

1. Varmista, ettei työkappaleiden pinnalla ole esteitä, kuten esiin työntyviä nauloja, terän suojaamiseksi.
2. Odota, että jyrsin on täysin pysähtynyt, ennen kuin poistat terän luota tukkeutunutta tai jyrsittyä ainetta. Älä käytä sormeasi vaan tikkua.
3. Pidä kädet aina irti jyrsittävältä pinnalta.
4. Sammuta työkalu heti, jos siitä kuuluu epätavallista ääntä tai jos se alkaa täristä voimakkaasti.

Sähköturvallisuus

Sähkölaitteita käytettäessä on aina noudatettava paikallisia turvamääräyksiä tulipalon, sähköiskujen ja loukkaantumisten välttämiseksi.

Tarkista aina, ovatko verkkojännite ja koneen tyyppikilvessä ilmoitettu jännite yhteen sopivia.

Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.

Johtojen ja pistotulppien vaihtaminen

Jos verkkojohto vahingoittuu, se on vaihdettava. Uusia, oikeanlaisia johtoja saa valmistajalta tai sen huoltopalvelusta. Hävitä vanhat johdot ja pistotulpat heti kun ne on vaihdettu uusiin. Irrallisen pistotulpan tai johdon kytkeminen pistorasiaan on vaarallista.

Jatkojohtojen käyttö

Käytä vain virallisesti hyväksyttyjä jatkojohtoja koneen teho huomioon ottaen. Johdon ytimien on oltava vähintään 1,5 mm². Käytettäessä johtokelaa koko jatkojohto on vedettävä kelalta.

3. OSIEN ASENNUS

Irrota aina pistoke pistorasiasta ennen asennusta.

Ennen kuin alat vaihtaa jyrsinterää, odota kunnes kone on täysin pysähtynyt ja jyrsinterä kokonaan jäähtynyt.

Jyrsinterien kiinnittäminen ja irrottaminen Kuva B

Käytä jyrsinteriä, joiden varren halkaisija vastaa kirstysholkin mittoja. Käytä ainoastaan jyrsinteriä, jotka on tarkoitettu käytettäväksi koneen enimmäiskierrosnopeudella. Jyrsinterän halkaisija ei saa ylittää suurinta jyrsinhalkaisijaa (ks. 'Tekniset tiedot').

Paina karalukkoa (7) sisään ja kierrä • kirstysholkin mutteria (6), kunnes se menee lukkoon. Pidä karalukkoa koko ajan painettuna.

Avaa kiristysholkin mutteri kiertämällä sitä • ruuviavaimen avulla.

Aseta jyrsinterän varsi kiristysholkissa • olevaan aukkoon.

Kiristä kiristysholkin mutteria, kunnes • jyrsinterä on kunnolla kiinni.

Avaa kirstysholkin mutteri uudelleen, kun • haluat vaihtaa jyrsinterän.

Siirtokehikon viivoittimen säätäminen Kuvat A+C

Siirtokehikko on hyödyllinen jyrsittäessä tarkasti

tiettyä etäisyyttä työkappaleen reunasta.

Kiinnitä haluamasi terä.

Löysää kiristysvipua (11).•

Paina työkalua alas, kunnes terä työntyy esiin • pohjalevystä ja kiristä vipu (11) uudelleen.

Aseta yläjyrsin työkappaleelle siten, että jyrsin • koskettaa työkappaleen sivua. Varmista, että terän uloin kohta osuu työkappaleeseen (kierrä terää tarvittaessa).

Työnnä ohjaintangot (20) niiden reikiin.

Liu'uta siirtokehikko kiinnitetyille tangoille, • kunnes se on kiinni työkappaleessa.

Tämä on työkalun nolla-asento.

Kiinnitä viivoitin (17) siirtokehikon tankoon. •

Kohdista viivoittimen nolla nollakohdan merkin (18) kanssa.

Löysää siirtokehikon kiinnitysruuvia (4) ja • siirrä kehikko haluamaasi kohtaan. Tärkeää:

kun säädät siirtokehikkoa, ota huomioon terän halkaisija.

Kiristä kiinnitysruuvi (4).•

Kuvio-ohjaimen asentaminen

Kuva D

Kuvio-ohjain on tarkoitettu apuvälineeksi kuvoiden jyrsimisessä.

Kiinnitä kuvio-ohjain (23) jyrsinkorin pohjaan • (3) käyttämällä ruuveja (22).

Pölynpoistiliitännän asentaminen

Kuvat E+F

Käytä sovitinta pölyn poistoon.

Asenna sovitin (24) ruuveilla (22) jyrsimen • pohjaan (3).

Pane pölyputki (25) pölynpoistoaukkoon (16). •

Pane pölynimurin putki pölyputkelle (25)•

Jotta voisit nähdä työstettävän kappaleen mahdollisimman hyvin, sijoita pölynpoistoaukkoon.

4. KÄYTTÖ

Virtakytkin

Kuva A

Käynnistä kone painamalla virtakytkintä (1).•

• Virta katkeaa, kun kytkin (1) vapautetaan.

Kytkimen lukitus

Voit lukita virtakytkimen painamalla ensin virtakytkintä (1) ja sitten nappia (5). Lukitus vapautuu, kun painat kytkimen (1) pohjaan.

Kun haluat sammuttaa laitteen, päästä käynnistyskytkin irti.

Laske jyrsin käsistäsi vasta, kun moottori on pysähtynyt kokonaan. Älä laske jyrsintä pölyiselle alustalle. Pölyhiukkaset voivat päästä koneen mekaanisiin osiin.

Noudata aina turvallisuusohjeita ja voimassaolevia määräyksiä.

Käyttö

Pidä konetta lepoasennossa työstettävää kappaletta vasten, kun käynnistät tai sammutat koneen. Kiristysholkin jyrsinterä voi muutoin vahingoittaa työstettävää kappaletta.

• Purista työstettävä kappale kiinni tai varmista muuten, ettei kappale pääse liukumaan koneen alle työstämisen aikana.
• Pidä koneesta tukevasti kiinni ja liikuta sitä tasaisin vedoin työstettävän kappaleen yli. Älä pakota konetta.
• Käytä ainoastaan jyrsinteriä, joissa ei näy kulumisvaurioita. Kuluneet jyrsinterät heikentävät koneen jyrsimistehoa.
• Kun lopetat työskentelyn, kytke kone aina ensin pois päältä virtakytkimestä ennen kuin irrotat koneen pistotulpan pistorasiasta.

Nopeuden esivalinta

Haluttu nopeus voidaan valita peukalopyörän (13) avulla. Pyörimisnopeutta voidaan säätää myös käytön aikana.

1 - 2 = hidas nopeus

3 - 4 = keskinopeus

5 - 6 = suuri nopeus

Max = enimmäisnopeus

Valittava nopeus määräytyy materiaalin mukaan ja se voidaan määrittää käytännön kokeilla. Lisäksi halkaisijaltaan suuret jyrsinterät edellyttävät hidasta pyörimisnopeutta.

Materiaali jyrsinterän nopeusasetukset frässtål

Kovapuu > 20 mm 1 - 2

10 - 20 mm 3 - 4

< 10 mm 5 - max

Havupuug > 20 mm 1 - 3

10 - 20 mm 3 - 6

< 10 mm 5 - max

Alumiini > 15 mm 1

< 15 mm 1 - 2

Muovi > 15 mm 1 - 2

< 15 mm 2 - 3

Pitkäkestoisien hitaan nopeuden työskentelyn jälkeen konetta on hyvä jäähdyttää käyttämällä sitä pari minuuttia suurella nopeudella ilman kuormaa.

Jyrsinpylvään korkeussäätö

Kuva G

Yläjyrsimen enimmäiskorkeus säädetään painikkeen (14) avulla.

Leikkaussyvyys on siten kiinteä. Tämä on usein tarpeen, kun työkalua käytetään jyrsinpöydällä.

Perussäätö:

Löysää kiristysvipua (11). Jyrsintä voidaan • sitten painaa alas jousivoimaa vasten.
Pidä painike (14) peukalon ja etusormen • välissä.
Paina harmaata painiketta (14) ja työnnä • samalla toisella kädellä jyrsintä alas.
Vapauta painike. Jyrsin on nyt lukittu eikä • palaudu alkuasentoonsa.

Hienosäätö:

Kierrä painiketta (14) myötäpäivään. Tämä • laskee jyrsinpylvästä hieman alaspäin. Kierrä painiketta (14) vastapäivään. Tämä • nostaa jyrsinpylvästä hieman ylöspäin.

Leikkuusyvyyden säätäminen

Kuva G

Leikkuusyvyyttä voidaan säätää painikkeilla 8, 9, 11 ja 15. Kun leikkuusyvyys on säädetty oikein, työkalulla voidaan jyrsiä uraa 0,1 mm tarkkuudella.

Valmistelut:

• Kiinnitä haluamasi terä. Löysää kirstysvipua (11). Jyrsintä voidaan • sitten painaa alas jousivoimaa vasten.
• Paina työkalua alas, kunnes terä osuu työkappaleeseen ja lukitse se kirstysvivun (11) avulla.
  • Avaa painiketta 9 (vastapäivään).
  • Säädä painike 15 nollakohtaan.
• Säädä syvyys täysin alas kiertämällä painiketta 8.
• Kiristä painike 9 (myötäpäivään). Leikkuusyvyys on nyt tarkalleen 0 mm.

Perussäätö:

• Lue asteikon (12) arvo.
• Avaa painiketta 9 (vastapäivään).
- Kierrä painiketta 8 ja tarkista asteikon arvo. Leikkuusyvyys on näiden kahden arvon erotus.
- Esimerkki: Jos asteikon (12) arvo on nollaasetuksella 8.5 ja arvo on 7.0 painikkeen (8) säätämisen jälkeen, leikkuusyvyydeksi on säädetty 1,5 cm.
• Kiristä painike 9 (myötäpäivään).

Hienosäätö:

• Avaa painiketta 9 (vastapäivään).
- Ylin painike (15) on edelleen nollakohdassa. Kierrä tätä painiketta koko kierros vastapäivään, niin että se on jälleen nollakohdassa. Leikkuusyvyys on nyt vähentynyt 1,0 mm verran.
- Leikkuusyvyys voidaan säätää 0,1 mm tarkkuudella.
- Kiristä painike 9.

Säätäminen revolverisyvyyden rajoittimen avulla Voit valita helposti kuuden eri jyrsintäsyvyyden välillä käyttämällä revolverisyvyysrajoittimen avulla. Syvyydet määritettään syvyysrajoittimen (10) avulla.

- Säädä vaadittu jyrsintäsyvyys kiertämällä revolverisyvyysrajoitinta (21).

5. HUOLTO

Irrota aina kone virtalähteestä ennen huollon aloittamista.

Koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella.

Puhdistamalla ja käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käyttöikään.

Puhdistaminen

Puhdista laitteen kuori säännöllisesti pehmeällä liinalla, mieluiten jokaisen käytön jälkeen. Pidä ilmanvaihtoaukko pölyttömänä ja liattomana. Poista pinttynyt lika pehmeällä, saippuaveteen kostutetulla liinalla. Älä käytä liuottimia (kuten bensiini, alkoholi, ammoniakki tms.). Tämän kaltaiset aineet vahingoittavat muoviosia.

Voitelu

Laite ei tarvitse lisävoitelua.

Viat

Jos kone vikaantuu esimerkiksi osan kulumisen johdosta, ota yhteys takuukortin huoltopisteeseen. Aidata erikseen takasivulla on hajotuskuva, jossa on lueteltu tilattavissa olevat osat.

Ympäristö

Laite toimitetaan lujassa pakkauksessa kuljetusvaurioiden estämiseksi. Pakkaus koostuu suurelta osin kierrätettävistä materiaaleista. Laita tämän vuoksi pakkausmateriaalit mahdollisuuksien mukaan kierrätykseen.

Vioittuneet tai käytöstä poistettavat sähkölaitteet on toimitettava asianmukaiseen kierrätyspisteeseen.

Takuu

Lue takuuehdot erillisestä takuukortista.
