PRM1011 - Fresadora Ferm - Manual de uso y guía de instrucciones gratis

Marca	Ferm
Modelo	PRM1011
Tipo de producto	Fresadora
Tensión de alimentación	230 V
Frecuencia	50 Hz
Potencia consumida	1200 W
Velocidad en vacío	9000 - 30000 rpm
Diámetro de fresado máx.	30 mm
Profundidad de fresado	30 mm
Pinza de sujeción	6 y 8 mm
Peso	3,71 kg
Nivel de presión sonora (Lpa)	91 dB(A)
Nivel de potencia sonora (Lwa)	102 dB(A)
Vibraciones (mango izquierdo)	1,4 m/s²
Vibraciones (mango derecho)	5,4 m/s²
Clase de protección	II (doble aislamiento)
Ajuste electrónico de velocidad	Sí, 6 niveles
Contenido del embalaje	Fresadora, 6 fresas, guía paralela, plantilla guía, adaptador de aspiración, llave de espigas, pinzas 6/8 mm, manual de instrucciones, certificado de garantía
Funciones principales	Fresado de madera, materiales derivados de la madera y plásticos; ajuste fino de profundidad; tope de revólver para 6 profundidades; bloqueo del eje para cambio de fresa
Mantenimiento y limpieza	Limpieza regular con paño suave; no es necesario engrasar
Seguridad	Interruptor con bloqueo; doble aislamiento; parada inmediata en caso de fallo
Información general	Herramienta profesional para fresado de precisión; garantía según certificado adjunto

Preguntas frecuentes - PRM1011 Ferm

¿Cómo cambiar la fresa en la fresadora Ferm PRM1011?

Desenchufe el aparato. Presione el bloqueo del husillo (7) y gire la tuerca de la pinza de sujeción (6) para bloquearla. Con la llave de espigas, afloje la tuerca. Retire la fresa usada e inserte la nueva fresa asegurándose de que el cuerpo coincida con la pinza (6 u 8 mm). Apriete la tuerca firmemente. Nunca cambie una fresa caliente; espere a que se enfríe.

¿Cómo ajustar la profundidad de corte?

Coloque la fresa y afloje la palanca de bloqueo (11). Baje la fresa hasta tocar la pieza, luego vuelva a apretar la palanca. Afloje el botón (9) y ponga el botón de ajuste fino (15) a cero. Gire el botón (8) para ajustar la profundidad deseada, lea el valor en la escala (12). Vuelva a apretar el botón (9). Para un ajuste fino, gire el botón (15): una vuelta completa corresponde a 1 mm.

¿Cómo usar la guía paralela?

Inserte la fresa y bájela por debajo de la base. Coloque la fresadora sobre la pieza de modo que la fresa toque el borde. Deslice las varillas guía (20) en los orificios, luego la guía paralela hasta que toque la pieza. Fije la regleta (17) y alinee el cero con la marca cero (18). Afloje el tornillo (4), mueva la guía a la distancia deseada (teniendo en cuenta el diámetro de la fresa) y vuelva a apretar.

¿Puedo ajustar la velocidad de rotación?

Sí, la fresadora dispone de un ajuste electrónico de velocidad mediante la rueda (13) con 6 posiciones de 1 (lenta) a Máx (rápida). Adapte la velocidad al material y al diámetro de la fresa: para madera dura de más de 20 mm, use las posiciones 1-2; para plásticos, ajuste siempre a velocidad lenta (1-2).

¿Cómo montar el adaptador de aspiración de polvo?

Fije el adaptador antipolvo (24) en la base (3) con los tornillos (22) y tuercas suministrados. Coloque el tubo de polvo (25) en la salida de polvo (16). Conecte la manguera de su aspiradora al tubo. Para una buena visibilidad, mantenga la manguera detrás de la máquina.

¿Cuáles son las instrucciones de seguridad importantes?

Use gafas de protección y protectores auditivos. Verifique que no haya clavos u otros obstáculos en la pieza. Espere la parada completa de la máquina antes de retirar residuos alrededor de la fresa. No acerque las manos a la superficie de trabajo. Si se producen ruidos anormales o vibraciones excesivas, detenga inmediatamente el aparato.

¿Cómo mantener la fresadora Ferm PRM1011?

Limpie regularmente la carcasa con un paño suave, preferiblemente después de cada uso. Libere las ranuras del ventilador del polvo. No use disolventes como benceno o alcohol. El aparato no requiere ningún engrase adicional. Para reparaciones, contacte a un técnico calificado.

¿Cuál es el diámetro máximo de fresa utilizable?

El diámetro de fresado máximo es de 30 mm. Asegúrese de que la fresa sea compatible con la velocidad máxima de la máquina (30000 rpm). Use únicamente fresas cuyo cuerpo corresponda a la pinza de sujeción (6 u 8 mm).

¿Se puede usar la fresadora en materiales distintos de la madera?

Sí, es adecuada para el fresado profesional de madera, materiales derivados de la madera y plásticos. Para aluminio, use una velocidad baja (posición 1 o 1-2 según el diámetro). Para plásticos, ajuste siempre a velocidad lenta para evitar la fusión.

¿Qué hacer en caso de mal funcionamiento?

Verifique primero las causas comunes: cable dañado, interruptor defectuoso, escobillas desgastadas. Si la herramienta produce chispas excesivas, humo u olor a quemado, deténgala inmediatamente. Toda reparación debe ser realizada por un servicio autorizado. Consulte la tarjeta de garantía para los contactos. La garantía no cubre el desgaste de las fresas.

MANUAL DE USUARIO PRM1011 Ferm

Gracias por adquirir este producto Ferm.

Ahora dispone de un producto excelente, proporcionado por uno de los principales distribuidores de Europa.

Todos los productos Ferm ofrecen los niveles más altos de calidad en cuanto a funcionamiento y seguridad y, como parte de nuestra filosofía, prestamos un servicio superior de atención al cliente avalado por nuestro sello de garantía total. Esperamos que disfrute utilizando este producto durante muchos años.

Los números contenidos en el texto siguiente se refieren a las ilustraciones de la página 2-4.

Lea atentamente estas instrucciones de uso antes de poner el aparato en funcionamiento. Póngase al corriente con la forma de funcionamiento y el manejo. Cuide la máquina de acuerdo con las instrucciones para que funcione siempre de forma correcta. Las instrucciones de uso y la correspon diente documentación deben guardarse en la proximidad de la máquina.

Introducción

1. Datos técnicos
2. Instrucciones de seguridad
3. Accesorios de montaje
4. Funcionamiento
5. Mantenimiento

1. DATOS TÉCNICOS

Especificaciones técnicas

Voltaje 230 V~

Frecuencia 50 Hz

Potencia absorbida 1200 W

Velocidad en vacío/min 9000-30000

Diámetro máx. de fresa 30 mm

Profundidad de corte 30 mm

Pinza 6&8 mm

Peso 3,71 kg

Lpa (volumen de sonido) 91+3 dB(A)

Lwa (potencia acústica) 102+3 dB(A)

Asa izquierda vibratoria 1,4+1,5 m/s ^2

Asa derecha vibratoria 5,4+1,5 m/s ^2

Nivel de vibración

El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas.

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición.
• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante.

Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.

Contenido del embalaje

1 Fresadora vertical

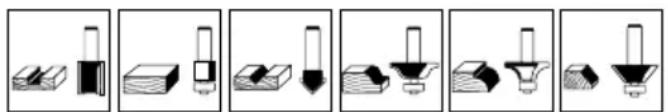

6 Fresas (broca fresadoras)
1 Guía paralela
1 Casquillo de guía
2 Tornillos
2 Tuercas

1 Adaptador de salida de serrín

1 Tubo para el polvo

1 Llave

1 Pinza portaherramienta de 6 mm

1 Pinza portaherramienta de 8 mm

1 Manual de instrucciones

1 Tarjeta de garantía

La fresadora vertical se ha diseñado para el fresado profesional de madera, productos de madera y plásticos.

Compruebe la máquina, las piezas sueltas y los accesorios por si se handañado en el transporte.

Partes del producto

Fig. A+C

1. Interruptor de encendido/apagado

2. Empuñadura

3. Placa de base
4. Tornillo de fijación para el tope paralelo
5. Bloqueo de conexión
6. Tuerca del mandril de pinza
7. Bloqueo del husillo
8. Botón para el ajuste de la profundidad de fresado
9. Tornillo de mariposa para el tope de profundidad
10. Tope de profundidad
11. Palanca de fijación
12. Escala de profundidad de fresado
13. Rueda de ajuste para la regulación electrónica del número de revoluciones
14. Botón para el ajuste de la altura
15. Ajuste de precisión de la profundidad de fresado
16. Adaptador de aspiración
17. Regla graduada del tope paralelo
18. Marca de "0"
19. Tope paralelo
20. Barra guía
21. Tope de profundidad tipo revólver

2. INSTRUCCIONES DE SEGURIDAD

Explicación de los símbolos

Indica peligro de accidente, de muerte o riesgo de provocar averías en el aparato en caso de no seguir las instrucciones de este manual.

Indica el peligro de sufrir descargas eléctricas.

Se puede establecer el número de revoluciones de la máquina de forma electrónica.

Lleve protectores para los ojos y los oídos.

¡Las indicaciones se deberán guardar en un lugar seguro!

1. Compruebe que las piezas de trabajo no tengan ningún tipo de traba en la superficie, como, por ejemplo, clavos que sobresalen, etc., para no dañar la cabeza fresadora.

2. Permita que la herramienta fresadora se detenga por completo antes de retirar posibles materiales atascados o fresados en el entorno del filo cortante. Para ello, utilice una barrita larga y no los dedos.

3. Mantenga las manos alejadas de la superficie de fresado.
4. Detenga la máquina inmediatamente si emite cualquier ruido inusual o si vibra excesivamente.

Seguridad eléctrica

Tenga siempre presentes las normas de seguridad locales con respecto al peligro de incendio, peligro de sufrir descargas eléctricas y peligro de accidentes. Lea, además de las instrucciones que siguen a continuación, las normas de seguridad que aparecen en el cuadernillo anexo.

Controle que la tensión de la red sea la misma que la que aparece indicada en la placa.

Herramienta de tipo II - Doble aislamiento - No requiere enchufe con conexión a tierra.

Recambio de cables y enchufes

Si la red eléctrica de cables resulta dañada, se debe sustituir con una red de cables especial que se puede obtener del fabricante o del servicio de atención al cliente. Deshágase de los cables o clavijas antiguos inmediatamente después de sustituirlos por los nuevos. Es peligroso conectar a un enchufe la clavija de un cable suelto.

Uso de cables de extensión

Utilice siempre cables de extensión autorizados que sean aptos para la potencia del aparato. Los hilos deben tener un diámetro de 1,5 mm2. Cuando el cable de extensión esté en un carrete, desenrolle el cable completamente.

Desconecte inmediatemente la máquina siempre que:

Clavija de red defectuosa, cable de conexión • a la red defectuoso o deteriores del cable; Interruptor defectuoso.

Chispas en las escobillas de carbón o en el conmutador

Humo o mal olor de aislamiento quemado.•

3. ACCESORIOS DE MONTAJE

Antes de montar un accesorio desenchufe siempre la herra-mienta.

Espere hasta que la máquina esté completamente parada y la fresadora se haya enfriado antes de reemplazar la fresa.

Montaje y desinstalación de fresas Fig. B

Utilice sólo fresas con un diámetro del eje que corresponda al tamaño de la pinza. Utilice unas adecuadas para la velocidad máxima de la máquina. El diámetro de la fresa no debe ser superior al diámetro máximo (consulte los ‘Datos técnicos’).

Presione el bloqueo del husillo (7) y gire la tuerca de la pinza (6) hasta que entre en el bloqueo.

Durante este procedimiento, man-tenga • presionado el bloqueo.

Abra la tuerca de la pinza con la llave.

Sitúe el eje de la fresa en la pinza.

Apriete la tuerca de la pinza para que la fresa • quede bloqueada cor-rectamente.

Abra la tuerca cuando desee cam-biar una • fresa.

Ajuste del tope paralelo

Fig. A+C

El tope paralelo es una ayuda práctica en el fresado de precisión a una distancia fija del borde de la pieza de trabajo.

• Coloque la fresa deseada en el aparato.
- Suelte la palanca de fijación (11).
- Apriete el aparato hacia abajo hasta que la fresa sobresalga por debajo de la placa de base y vuelva a apretar la palanca de fijación (11).
- Coloque la cajeadora sobre la pieza de trabajo de forma que la fresa tenga contacto con el lado de la pieza de trabajo. Observe que la parte que más sobresale de la fresa toque la pieza de trabajo (girar la fresa dado el caso).
- Introduzca las barras guía (20) suministradas en los orificios para ello previstos.
- Cale el tope paralelo en las barras montadas completamente contra la pieza de trabajo. Ahora está ajustado el punto "0".

Coloque la regla graduada (17) en la barra de la guía lateral. Ahora el "0" se deberá encontrar en la marca (18).

Desenrosque el tornillo de fijación (4) para el tope paralelo y desplace el tope hasta que se alcance la distancia deseada. Atención: Al ajustar el tope paralelo, observe también el diámetro de la fresa.

Vuelva a apretar el tornillo de fijación (4).•

Este casquillo es una ayuda muy útil para cortar formas.

Instale el casquillo (23) en el soporte de • fresadora (3) con los tornillos (22).

Montaje del adaptador de serrín

Fig. E+F

Utilice el adaptador para el polvo para la extracción del polvo.

Instale el adaptador para el polvo (24) con los • tornillos (22) en la base de la cortadora (3).

Coloque el tubo para el polvo (25) en la salida • para el polvo (16).

Ponga el tubo de su aspiradora en el tubo • para el polvo (25)

La salida del extractor debe colocarse por detrás de la má-quina para ver correctamente la pieza de trabajo.

4. FUNCIONAMIENTO

El interruptor de encendido/apagado

Fig. A

Para poner en marcha el aparato, pulse y • mantenga pulsado el interruptor de encendido/apagado (1).

Al soltar el interruptor de encendido/apagado • (1) se desconecta el aparato.

Bloqueo del interruptor

El interruptor de encendido/apagado se puede bloquear presionando el interruptor de encendido/apagado (1) y accionando a continuación el botón (5). El bloqueo del interruptor se anula accionando brevemente el interruptor de encendido/apagado (1).

Seleccione siempre una velocidad lenta para cortar piezas de trabajo plásticas.

No baje la máquina con el motor en funcionamiento. No la coloque sobre una superficie polvorienta. Las partículas de polvo pueden entrar en su mecanismo.

spete siempre las instruccio-nes de seguridad y las normas aplicables.

Funcionamiento

Sostenga la máquina en posición de reposo sobre la pieza de trabajo antes de encenderla o apagarla. La fresa en la pinza puede dañar la pieza.

Inmovilice la pieza de trabajo y verifique que no pueda deslizarse por debajo de la máquina durante las actividades de cortado.

Sostenga la máquina firmemente y muévala • uniformemente sobre la pieza de trabajo. No fuerce la herramienta.

Utilice sólo fresas que no tengan signos de desgaste. Las fresas gastadas tienen un efecto negativo en la eficacia de la máquina.

Apague la máquina antes de retirar el enchufe • de la toma de pared.

Preselección de la velocidad

La velocidad requerida se puede seleccionar anticipadamente mediante la ruedecilla (13).

La velocidad de rotación puede ajustarse aún estando en funcionamiento el aparato.

1 - 2 = baja velocidad
3 - 4 = velocidad media
5 - 6 = alta velocidad
Máx. = velocidad máxima

La velocidad requerida depende del material y puede determinarse haciendo una prueba práctica. Además, las brocas de diámetro grande requieren una velocidad de rotación menor.

Material Diámetro Posiciones de la broca de velocidad

Madera dura > 20 mm 1 - 2

10 - 20 mm 3 - 4

< 10 mm 5 - max

Madera blanda > 20 mm 1 - 3

10 - 20 mm 3 - 6

< 10 mm 5 - max

Aluminio > 15 mm 1

< 15 mm 1 - 2

Plástico > 15 mm 1 - 2

< 15 mm 2 - 3

Después de trabajar un largo período a baja velocidad, permita que la máquina se enfríe haciéndola funcionar, por unos cuantos minutos, a alta velocidad.

Ajuste de altura de la colomna de fresar

Fig. G

Con el botón giratorio (14) se puede ajustar la altura máxima de la cajeadora.

De este modo, la profundidad de fresado se convierte en un ajuste fijo. Éste es necesario principalmente si se utiliza el aparato en una mesa de fresado prevista para ello.

Ajuste rápido:

Suelte la palanca de fijación (11). Ahora la cajeadora se puede apretar hacia abajo contra la presión de resorte.

Mantenga el botón giratorio (14) entre el dedo • pulgar y el índice.

Presione el botón gris (14) y apriete al mismo • tiempo la cajeadora hacia abajo con la otra mano.

Suelte el botón. La cajeadora queda fija y no vuelve hacia arriba.

Ajuste de precisión:

• Gire el botón giratorio (14) en el sentido de las agujas del reloj. La columna de fresar se mueve despacio hacia abajo.
• Gire el botón giratorio (14) en el sentido contrario a las agujas del reloj. La columna de fresar se mueve despacio hacia arriba.

Ajuste de la profundidad de fresado Fig. G

La profundidad de fresado se ajusta con los botones 8, 9, 11 y 15. Si la profundidad de fresado está ajustada correctamente, se puede fresar la ranura deseada hasta una exactitud de 0,1 mm.

Preparación:

• Coloque la fresa deseada en el aparato. Suelte la palanca de fijación (11). Ahora la cajeadora se puede apretar hacia abajo contra la presión de resorte.
• Apriete el aparato hacia abajo hasta que la fresa tome contacto con la pieza de trabajo y vuelva a fijarla con la palanca de fijación (11).
• Desenrosque el botón giratorio 9 (en el sentido contrario a las agujas del reloj).
• Gire el botón giratorio 15 hasta la posición "0".
• Gire el ajuste de profundidad con el botón giratorio 8 completamente hacia abajo.
• Enrosque el botón giratorio 9 (en el sentido de las agujas del reloj). Ahora la profundidad de fresado está ajustada exactamente a 0 mm.

Ajuste rápido:

• Lea el valor de la escala (12).
- Desenrosque el botón giratorio 9 (en el sentido contrario a las agujas del reloj).
- Gire el botón 8 y vuelva a leer el valor de la escala. La diferencia entre ambos valores es la profundidad de fresado ajustada.
- Ejemplo: El valor de la escala (12) es de 8,5 en la posición "0". Al girar el botón (8), el valor es 7,0. La profundidad de fresado ajustada es, pues, de 1,5 cm.
• Vuelva a apretar el botón 9.

Ajuste de precisión:

• Desenrosque el botón giratorio 9 (en el sentido contrario a las agujas del reloj).
• El botón (15) de la parte superior aún se encuentra en la posición “0”. Gire este botón una vuelta completa en sentido contrario a las agujas de reloj hasta que se vuelva a encontrar en la posición “0”. Ahora la profundidad de fresado es 1,0 mm menor.
• Si fuera necesario, la profundidad de fresado se puede ajustar a una exactitud de 0,1 mm.
  • Vuelva a apretar el botón 9.

Ajuste con el tope de profundidad de revólver El tope de la profundidad de revólver le permite elegir rápidamente entre seis profundidades de

corte diferentes.

Estas se determinan también ajustando la profundidad del tope (10).

Ajuste la profundidad de corte requerida • girando el tope de profundidad de revólver (21).

5. MANTENIMIENTO

Asegúrese de que la máquina no esté conectada cuando realice tareas de mantenimiento en el motor.

Estas máquinas han sido desarrolladas para funcionar durante largo tiempo sin dificultades y con un mantenimiento mínimo. Prolongará la vida útil de su máquina si la limpia regularmente y la utiliza de forma adecuada.

Fallos

A continuación se indican varias posibles causas y soluciones si la máquina no funciona correctamente

Las reparaciones y trabajos de mantenimiento deben realizarlas técnicos cualificados o una compañía de servicios.

Limpieza

Limpie la máquina regularmente con un trapo suave, preferiblemente tras cada utilización. Mantenga los agujeros de ventilación libres de polvo y suciedad. Elimine la suciedad persistente con un trapo suave humedecido con agua jabonosa. No utilice ningún disolvente como gasolina, alcohol, amoníaco, etc. Productos de esta clase dañan las partes de plástico.

Engrase

El aparato no necesita ser engrasado.

Fallos

Caso que aparezca un fallo por desgaste de una pieza, póngase en contacto con el servicio que aparece indicado en la tarjeta de garantía. En la parte trasera de estas instrucciones se encuentra una exposición detallada sobre las piezas que pueden ser pedidas.

Uso ecológico

Para prevenir los daños durante el transporte, el aparato ha sido embalado. Dicho embalaje está

hecho, en la medida de lo posible, de material reciclable.

Le rogamos, por lo tanto, que recicle dicho material.

Cualquier aparato eléctrico o electrónico desechado y/o defectuoso tiene que depositarse en los lugares apropiados para ello.

Garantía

Lea atentamente las condiciones de garantía indicadas en la tarjeta de garantía que aparece en este manual de instrucciones.

FRESADORA VERTICAL

Indica o perigo de choque eléctrico.

Indica o perigo de choque eléctrico.

Si se presenta una avería, por ejemplo, por el desgaste de una pieza, póngase en contacto con el proveedor de servicios indicado en la tarjeta de garantía. Por separado amplio resumen de las partes de recambio que se pueden ordenar.

Ambiente

A por adapter a por kiszürésére használatos.
