PRM1011 - фрезерный станок Ferm - Бесплатное руководство пользователя

Бренд	Ferm
Модель	PRM1011
Тип продукта	Фрезер (ручной фрезер)
Напряжение питания	230 В
Частота	50 Гц
Потребляемая мощность	1200 Вт
Скорость холостого хода	9000 - 30000 об/мин
Макс. диаметр фрезы	30 мм
Глубина фрезерования	30 мм
Зажимная цанга	6 и 8 мм
Вес	3,71 кг
Уровень звукового давления (Lpa)	91 дБ(А)
Уровень звуковой мощности (Lwa)	102 дБ(А)
Вибрация (левая рукоятка)	1,4 м/с²
Вибрация (правая рукоятка)	5,4 м/с²
Класс защиты	II (двойная изоляция)
Электронная регулировка скорости	Да, 6 уровней
Содержимое упаковки	Фрезер, 6 фрез, параллельный упор, копировальная втулка, адаптер для пылесоса, ключ с рожками, цанги 6/8 мм, инструкция по эксплуатации, гарантийный талон
Основные функции	Фрезерование древесины, древесных материалов и пластиков; точная регулировка глубины; револьверный упор для 6 глубин; блокировка шпинделя для смены фрезы
Уход и очистка	Регулярная очистка мягкой тканью; смазка не требуется
Безопасность	Выключатель с блокировкой; двойная изоляция; немедленная остановка при неисправности
Общая информация	Профессиональный прибор для точного фрезерования; гарантия согласно прилагаемому сертификату

Часто задаваемые вопросы - PRM1011 Ferm

Как заменить фрезу на фрезере Ferm PRM1011?

Отключите прибор. Нажмите блокировку шпинделя (7) и поверните гайку зажимной цанги (6) для блокировки. С помощью рожкового ключа ослабьте гайку. Снимите изношенную фрезу и вставьте новую, убедившись, что хвостовик соответствует цанге (6 или 8 мм). Затяните гайку плотно. Никогда не меняйте горячую фрезу; дождитесь ее остывания.

Как настроить глубину резания?

Установите фрезу и ослабьте рычаг блокировки (11). Опустите фрезу до касания с заготовкой, затем затяните рычаг. Ослабьте ручку (9) и установите ручку точной регулировки (15) на ноль. Поверните ручку (8) для установки нужной глубины, считайте значение со шкалы (12). Затяните ручку (9). Для точной регулировки поворачивайте ручку (15): один полный оборот соответствует 1 мм.

Как использовать параллельный упор?

Вставьте фрезу и опустите ее ниже подошвы. Поместите фрезер на заготовку так, чтобы фреза касалась края. Вставьте направляющие штанги (20) в отверстия, затем параллельный упор до касания с заготовкой. Закрепите линейку (17) и совместите ноль с нулевой отметкой (18). Ослабьте винт (4), переместите упор на нужное расстояние (с учетом диаметра фрезы) и затяните.

Могу ли я регулировать скорость вращения?

Да, фрезер имеет электронную регулировку скорости с помощью колесика (13) с 6 позициями от 1 (медленная) до Max (быстрая). Подбирайте скорость в зависимости от материала и диаметра фрезы: для твердой древесины более 20 мм используйте позиции 1-2; для пластиков всегда устанавливайте медленную скорость (1-2).

Как установить адаптер для отсоса пыли?

Закрепите противопылевой адаптер (24) на подошве (3) с помощью прилагаемых винтов (22) и гаек. Вставьте трубу для отвода пыли (25) в выходное отверстие для пыли (16). Подсоедините шланг вашего пылесоса к трубе. Для хорошей видимости держите шланг позади машины.

Какие важные правила безопасности?

Используйте защитные очки и наушники. Проверьте, нет ли гвоздей или других препятствий на заготовке. Дождитесь полной остановки машины, прежде чем удалять мусор вокруг фрезы. Не приближайте руки к рабочей поверхности. При появлении необычных звуков или чрезмерной вибрации немедленно остановите прибор.

Как ухаживать за фрезером Ferm PRM1011?

Регулярно очищайте корпус мягкой тканью, желательно после каждого использования. Очищайте пазы вентилятора от пыли. Не используйте растворители, такие как бензол или спирт. Прибор не требует дополнительной смазки. Для ремонта обращайтесь к квалифицированному технику.

Каков максимальный диаметр используемой фрезы?

Максимальный диаметр фрезерования составляет 30 мм. Убедитесь, что фреза совместима с максимальной скоростью машины (30000 об/мин). Используйте только фрезы, хвостовик которых соответствует зажимной цанге (6 или 8 мм).

Можно ли использовать фрезер на материалах, отличных от древесины?

Да, он подходит для профессионального фрезерования древесины, древесных материалов и пластиков. Для алюминия используйте низкую скорость (позиция 1 или 1-2 в зависимости от диаметра). Для пластиков всегда устанавливайте низкую скорость, чтобы избежать плавления.

Что делать при неисправности?

Сначала проверьте распространенные причины: поврежденный кабель, неисправный выключатель, изношенные щетки. Если инструмент производит чрезмерное искрение, дым или запах гари, немедленно остановите его. Любой ремонт должен выполняться авторизованным сервисным центром. Обратитесь к гарантийному талону за контактами. Гарантия не покрывает износ фрез.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PRM1011 Ferm

ФАСОННО-ФРЕЗЕРНЫЙ СТАНОК

Благодарим вас за приобретение данного изделия Ferm.

Вы приобрели высококачественное изделие одного из ведущих европейских поставщиков. Все изделия Fertm изготавливаются в соответствии с высочайшими стандартами качества и безопасности. В соответствии с нашей философией, мы также обеспечиваем превосходное обслуживание клиентов и расширенные условия гарантии. Мы надеемся, что вы сможете в течение многих лет получать удовольствие от эксплуатации данного изделия.

Цифровые обозначения в тексте относятся к изображениям на страницах 2-4.

Для обеспечения собственной безопасности и безопасности других мы рекомендуем внимательно ознакомится с данной инструкцией перед началом использования изделия. Не выбрасывайте данную инструкцию и другие прилагаемые к изделию документы для возможности их использования в будущем.

Содержание

1. Информация об устройстве
2. Указания по технике безопасности
3. Сборка
4. Эксплуатация
5. Обслуживание

1. ИНФОРМАЦИЯ ОБ УСТРОЙСТВЕ

Технические характеристики

Напряжение 230 В

Частота 50 Гц

Потребляемая мощность 1200 Вт

Скорость без нагрузки 9000-30000/мин

Глубина резки 30 мм

Цанговый патрон 6 и 8 мм

Bec 3,71 кг

Lpa (звуковое давление) 91+3 дБ (А)

Lwa (звуковая мощность) 102+3 дБ (А)

Вибрация левой рукоятки 1,4+1,5 м/с ^2

Вибрация правой рукоятки 5,4+1,5 м/с²

Уровень вибрации

Уровень вибрации, указанный в конце данного руководства по эксплуатации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60745; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей

• при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться
• в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться

защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно организовуя свой рабочий процесс

Содержание упаковки

1 Фасонно-фрезерный станок

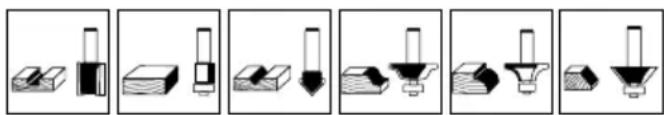

6 Фрза
1 Параллльно направляющ устройство
1 Направляющая втулка
1 Винта
1 Гайки
1 Пылулавливающая приставка
1 Труба для пыли
1 Гачный ключ
1 6 мм зажимная цанга на
1 8 мм зажимная цанга на
1 Описани
1 Гарантийный талон

Оасонно-фрзрный станок предназнач для фрзирования дрва, древянных изделий и пладастмасс в промышлнных масштабахю

Осмотрите инструмент и отдельно поставляемые детали и принадлежности на предмет транспортных повреждений.

Информаци об изделии

Puc. A+C

1. Кнопка вкл/выкл
2. Ручка
3. Основание
4. Фиксирующие винты параллельной направляющей линейки
5. Предохранительная защелка
6. Цанговая гайка
7. Шпиндельный замок
8. Кнопка настройки глубины вруба
9. Стопорный болт ограничителя глубины
10. Ограничитель глубины
11. Зажимающий рычаг
12. Шкала глубины вруба
13. Колесико настройки электронного контролера скорости
14. Заглушка настройки высоты
15. Заглушка точной настройки глубины вруба
16. Приспособление для удаления пыли
17. Разметка направляющей линейки
18. Отметка нуль
19. Направляющая линейка
20. Направляющая штанга
21. Барабан ограничителя глубины

2. ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Условные обозначения

Риск повреждения инструмента и/или травм, смерти в случае несоблюдения инструкций данного руководства

Вероятность поражения электрическим током

Количество оборотов машины можно электронно регулировать.

Пользуйтесь защитными очками и средствами защиты слуха.

Храните инструкцию в безопасном месте!

1. Проверьте заготовку на наличие каких-

либо препятствий на поверхности материала, например, выступающих гвоздей и т.д., для защиты головки фрезы.

1. Подождите, пока фреза полностью остановится перед удалением какого-либо блокирующего или фрезерованного материала около лезвия. Для этого используйте длинный колышек, а не пальцы.
2. Держите руки вдали от фрезерующейся поверхности.
3. Если инструмент начал издавать необычный шум или началась чрезмерная вибрация, немедленно выключите его.

Электробезопасность

При эксплуатации электрических машин всегда соблюдайте действующие правила техники безопасности для снижения риска пожара, поражения электрическим током и травм. Прочитайте настоящие требования, а также входящую в комплект инструкцию по технике безопасности. Храните инструкции в месте, обеспечивающем их сохранность!

Всегда убеждайтесь в том, что питание соответствует напряжению, указанному на заводской табличке.

Станок II класса – Двойная изоляция – Вилка с заземлением не требуется.

Замена кабелей и штепсельных вилок

Если кабель питания поврежден, его необходимо заменить на специальный кабель питания, который можно приобрести у производителя или в службе сервисного обслуживания производителя. Немедленно выбросите старый кабель и электровилку после замены их на новые. Опасно вставлять в розетку вилку неподсоединённого шнура.

Применение удлинительных кабелей

Используйте только предназначенные для этой цели удлинительные кабели, рассчитанные на питание машины. Минимальное сечение провода должно быть 1,5 мм. При использовании кабельной катушки всегда разматывайте катушку полностью.

Немедленно выключить машинку при

Чрезмерном искрении угольных щеток или • кольцевидном огне в коллекторе.

Неисправности в сетевой вилке, сетевом • шнуре или повреждении шнура.

Неисправном выключателе.

Появлении дыма или запахе горелой • изоляции.

3. СБОРКА

Перед установкой оснастки станок от сети.

Прежде чем приступать к замене фрезы, дождитесь полной

Установска и сняти фрз

Puc. B

Используйте только режущие наконечники, диаметр шейки которых соответствует диаметру цангового патрона. Используйте только режущие наконечники, соответствующие максимальной скорости станка. Диаметр режущего инструмента не должен превышать максимальный диаметр (см. 'Технические характеристики').

Нажмите кнопку блокировки шпинделя (7) и • поворачивайте гайку цангового патрона (6) до тех пор, пока она не войдет в контакт с устройством блокировки. Удерживайте кнопку блокировки нажатой в течение всей этой процедуры.

С помощью гаечного ключа ослабьте гайку • цангового патрона.

Поместите фрезерную оправку в цанговый • патрон.

Затяните гайку цангового патрона таким • образом, чтобы фреза была должным образом зафиксирована.

При необходимости замены фрезы, • ослабьте гайку цангового патрона.

Настройка разметки направляющей линейки Puc. A+C

Направляющая линейка является полезным приспособлением для высокоточного фрезирования на фиксированном расстоянии от края заготовки.

Вставьте необходимое лезвие в инструмент. Ослабьте зажимающий рычаг (11).•

Ведите инструмент вниз до тех пор, пока • лезвие не высунется из основания, потом заново затяните зажимающий рычаг (11).

Выставьте фрезу на деталь так, чтобы • лезвие прикасалось к краю заготовки.

Удостоверьтесь, что крайняя выступающая часть лезвия прикасается к заготовке (при необходимости, настраивая лезвие).

Плавно переместите, подготовленные • направляющие штанги, в соответствующие отверстия (20).

Плавно передвигайте направляющую • линейку на установленные штанги до полного контакта с заготовкой. Таким образом выставлено положение нуль.

• Подсоедините разметку (17) к штанге направляющей.
  Нуль разметки должен совпадать с отметкой нуль (18).
• Ослабьте фиксирующий винт направляющей линейки (4) и передвигайте линейку, пока не достигнута необходимая установка. ВАЖНО: во время настройки направляющей линейки, принимайте во внимание диаметр лезвия.
  • Вновь затяните фиксирующий винт (4).

Для включения инструмента, нажмите и • удерживайте кнопку вкл./выкл. (1).

Если вы отпустите кнопку (1), инструмент • отключится.

Механизм блокировки переключателя

Вы можете заблокировать кнопку вкл./выкл., нажав кнопку вкл./выкл. (1) и потом кнопку (5). Блокировку переключателя можно отключить быстрым нажатием кнопки вкл./выкл (1).

Предварительный выбор скорости:

Необходимую скорость можно предварительно выбрать с помощью дискового переключателя (13). Также при работе можно отрегулировать скорость вращения.

1 - 2 = низкая скорость

3 - 4 = средняя скорость

5 - 6 = высокая скорость

Max = максимальная скорость

Необходимая скорость зависит от материала, и ее можно определить в результате практического тестирования. Кроме того, для обнаружения элементов большего диаметра нужна более низкая скорость вращения.

Материал обнаруживаемого скорости
Твердые	>20 mm	1 - 2
породы	10 - 20 mm	3 - 4
дерева	< 10 mm	5 - max
Мягкие	>20 mm	1 - 3
породы	10 - 20 mm	3 - 6
дерева	< 10 mm	5 - max
Алюминий	>15 mm	1
< 15 mm		1 - 2
Пластик	>15 mm	1 - 2
< 15 mm		2 - 3

После продолжительных периодов работы с низкой скоростью дайте машине остыть, поработав несколько минут на высокой скорости без нагрузки.

Установска высоты уровня фрезы

Puc. G

Для установки максимальной высоты фрезы используется заглушка (14).

Тогда фиксируется глубина вруба. Как правило, это необходимо в случае использования инструмента для специального стола фрезы.

Грубая установка:

• Ослабьте зажимающий рычаг (11). Тогда фрезу можно вести вниз в направлении против натяжения пружины.
• Держите заглушку (14) большим и указательным пальцами.
• Одновременно нажмите на серую заглушку (14) и другой рукой ведите фрезу вниз.
• Отпустите заглушку. Теперь фреза зафиксирована и больше не возвратится в свое начальное положение.

Точная настройка:

• Поверните заглушку (14) по часовой стрелки. Вследствие этого уровень фрезы медленно переместится вниз.
• Поверните заглушку (14) против часовой стрелки. Вследствие этого уровень фрезы медленно переместится вверх.

Существует возможность настройки глубины вруба, используя заглушки 8,9, 11 и 15. Если глубина вруба выставлена правильно, вырез будет точно в границах 0,1 мм.

Подготовка:

• Вставьте необходимое лезвие в инструмент.
• Ослабьте зажимающий рычаг (11). Тогда фрезу можно вести вниз в направлении против натяжения пружины.
• Ведите инструмент вниз до тех пор, пока лезвие не прикоснется к заготовке, потом заблокируйте его вновь с помощью зажимающего рычага (11).
• Ослабьте заглушку 9 (против часовой стрелки).
• Выставьте заглушку 15 в положение нуль.

С помощью заглушки 8 выставьте глубину • полностью вниз.

Затяните заглушку 9 (по часовой стрелке) •

Теперь глубина вруба выставлена точно на 0 мм.

Грубая установка:

Считайте значение со шкалы (12).•

Ослабьте заглушку 9 (против часовой • стрелки).

Поверните заглушку 8 и вновь считайте • значение со шкалы. Разница между двумя значениями является установкой глубины вруба.

Например: Если значение на шкале (12)

равно 8,5 во время установки на нуль и значение равно 7,0 после настройки, тогда глубина вруба выставлена на 1,5 см.

Затяните заглушку 9 вновь (по часовой • стрелке).

Точная настройка:

Ослабьте заглушку 9 (против часовой • стрелки).

Верхняя заглушка (15) все еще выставлена •

на нуль. Поверните эту заглушку

полностью против часовой стрелки, пока она не вернется в исходное положение.

Теперь глубина вруба меньше 1,0 мм.

Если необходимо, существует возможность точно выставить глубину вруба в границах 0,1 мм.

Затяните заглушку 9 вновь.

Регулировка с помощью барабана- ограничителя глубины

Барабан-ограничитель глубины позволяет быстро выбрать одно из трех значений глубины резки. Они также определяются регулировкой ограничителя глубины (10).

Для большего значения глубины фасонной резки рекомендуется выполнить несколько последовательных разрезов с более низкими значениями.

Установите нужную длину разреза, • поворачивая барабан-ограничитель глубины (21).

5. ОБСЛУЖИВАНИЕ

При выполнении работ по техническому обслуживанию двигател я убедитесь, что машина не находится я под напря жением.

Данные устройства были сконструированы для длительной эксплуатации с минимальным объёмом сервисных работ. Срок службы можно продолжить регулярной очисткой и надлежащим обращением с устройством.

Очистка

Регулярно очищайте кожух устройства мягким материалом, лучше всего после каждого использования. Защищайте вентиляционные отверстия от пыли и загрязнений. Сильные загрязнения удаляйте мягким материалом, смоченным в мыльной воде. Не используйте растворители, такие как бензол, на алкогольной основе, аммиак и т.д., которые могут повредить пластмассовые детали.

Смазка

Устройство не требует дополнительной смазки.

Неисправности

Если появится неисправность в результате износа детали, обратитесь в сервисный центр, указанный в гарантийном листе. В конце настоящей инструкции приведен перечень деталей, которые можно заказать.

Среда

Для предотвращения повреждения при перевозке устройство поставляется в ударопрочной упаковке. Упаковка в основном включает перерабатываемые материалы. По этой причине её необходимо сдать в переработку.

Неисправный и/или бракованный электрический или электронный прибор должен быть утилизирован должным образом.

Гарания

Ознакомьтесь с гарантийными условиями на отдельном гарантийном листе.
