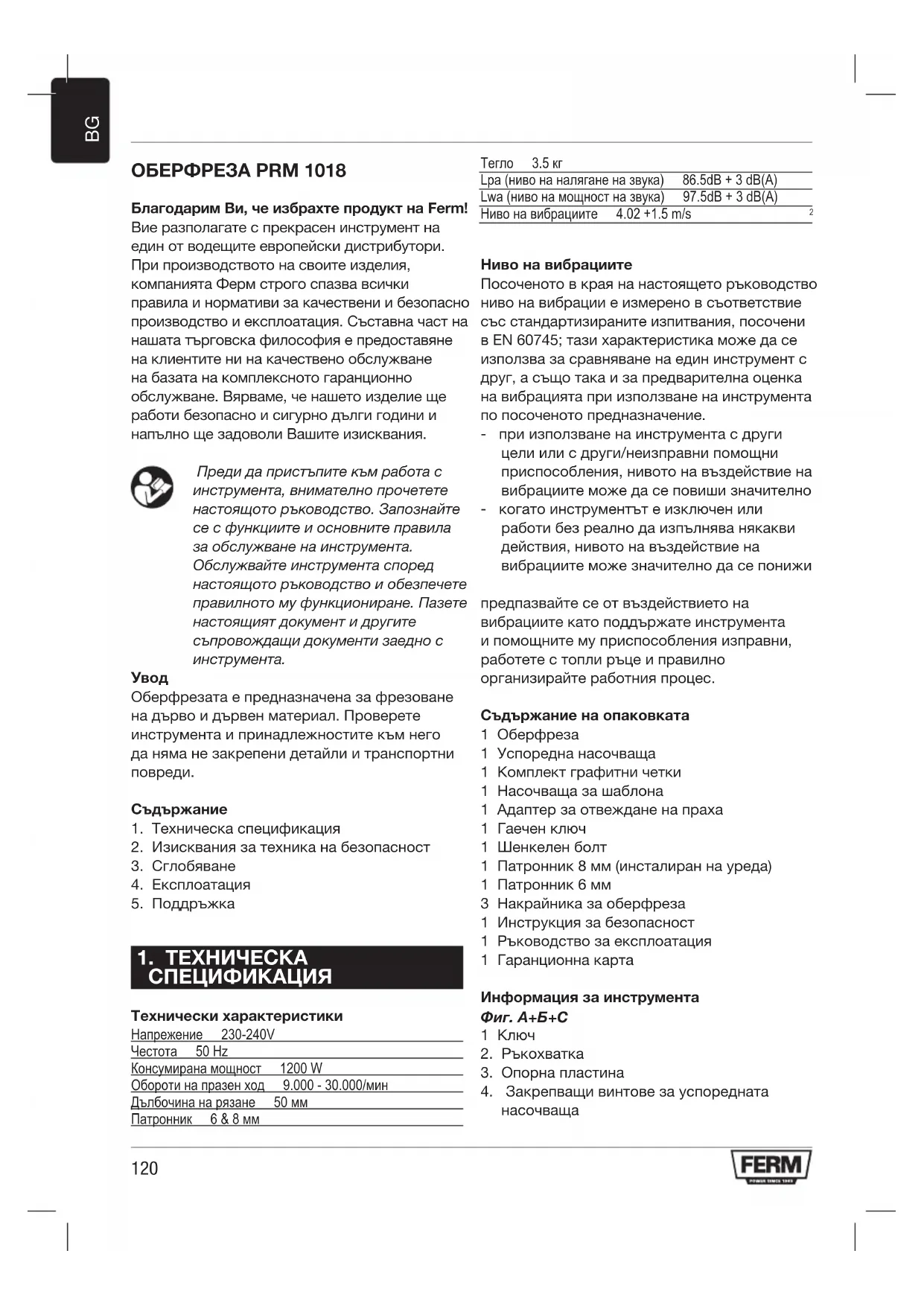

ОБЕРФРЕЗА PRM 1018 Благодарим Ви, че избрахте продукт на Ferm! Вие разполагате с прекрасен инструмент на един от водещите европейски дистрибутори. При производството на своите изделия, компанията Ферм строго спазва всички правила и нормативи за качествени и безопасно производство и експлоатация. Съставна част на нашата търговска философия е предоставяне на клиентите ни на качествено обслужване на базата на комплексното гаранционно обслужване. Вярваме, че нашето изделие ще работи безопасно и сигурно дълги години и напълно ще задоволи Вашите изисквания. Предидапристъпитекъмработас инструмента,внимателнопрочетете настоящоторъководство.Запознайте сесфункциитеиосновнитеправила заобслужваненаинструмента. Обслужвайтеинструментаспоред настоящоторъководствоиобезпечете правилнотомуфункциониране.Пазете настоящиятдокументидругите съпровождащидокументизаеднос инструмента.

Оберфрезата е предназначена за фрезоване на дърво и дървен материал. Проверете инструмента и принадлежностите към него да няма не закрепени детайли и транспортни

2. Изисквания за техника на безопасност

Ниво на вибрациите Посоченото в края на настоящето ръководство ниво на вибрации е измерено в съответствие със стандартизираните изпитвания, посочени в EN 60745; тази характеристика може да се използва за сравняване на един инструмент с друг, а също така и за предварителна оценка на вибрацията при използване на инструмента по посоченото предназначение. - при използване на инструмента с други цели или с други/неизправни помощни приспособления, нивото на въздействие на вибрациите може да се повиши значително - когато инструментът е изключен или работи без реално да изпълнява някакви действия, нивото на въздействие на вибрациите може значително да се понижи предпазвайте се от въздействието на вибрациите като поддържате инструмента и помощните му приспособления изправни, работете с топли ръце и правилно организирайте работния процес. Съдържание на опаковката 1 Оберфреза 1 Успоредна насочваща 1 Комплект графитни четки 1 Насочваща за шаблона 1 Адаптер за отвеждане на праха 1 Гаечен ключ 1 Шенкелен болт 1 Патронник 8 мм (инсталиран на уреда) 1 Патронник 6 мм 3 Накрайника за оберфреза 1 Инструкция за безопасност 1 Ръководство за експлоатация 1 Гаранционна карта Информация за инструмента

4. Закрепващи винтове за успоредната

9. Ограничител на дълбочината

11. Скала на дълбочината на навлизане на

14. Паралелна насочваща

16. Барабан на ограничителя на дълбочината

18. Насочваща за шаблона

19. Тръба за отвеждане на праха.

НА БЕЗОПАСНОСТ В настоящото ръководство на потребителя се ползват следните символи: Опасностотповрежданена инструментаи/илитравма,опасност заживотавслучайнанеспазване инструкциитенанастоящото ръководство Опасностотпоражениеот електрическияток Изключетещепселаотконтакта Електроннорегулираненаскоростта

Използвайтезащитниочилаи

Използвайтезащитниръкавици Допълнителни правила за безопасна работа

• Проверете заготовките, да няма чужди тела по повърхността на материала - например, стърчащи гвоздеи и др.;

• Преди да отстранявате каквито й да било отпадъци или материали от повърхностите около инструмента, изчакайте пълното му спиране. за целта използвайте дълга пръчка и никога не правете това с пръсти;

• Дръжте ръцете си далеч от обработваната повърхност;

• При поява на необичаен шум или повишена вибрация, веднага изключете инструмента;

• Преди да започнете работа, проверете дали всички детайли са добре закрепени, а инструментите да са махнати от заготовката. Убедетесе,чезахранващото напрежениенаизточниканаток съответстванапосоченатана идентификационнататабелана инструмента. ВашиятинструментЕIIклас-има двойнаелектроизолацияинесе нуждаеотзаземяване.

• Незабавно изхвърляйте стари захранващи кабели и щепсели веднага след смяната им. Включването на лошо свързан захранващ кабел в контактната мрежа е опасно за

• Ползвайте винаги само проверени удължители, съответстващи на номиналната мощност на инструмента. Минималното сечение на проводниците следва да е 1,5 мм2. При ползване на удължителна макара, винаги я размотавайте напълно. Изключетезахранванетопредида започнетесглобяванетона инструмента. Предидасменятережещия накрайник,изчакайтепълното спираненаинструментаи охлажданетонафрезата.122

Избор на накрайник за оберфрезата. В зависимост от типа на обработката и областта на приложение, използвайте режещи накрайници с различни типове и качество: Режещите накрайници от бързорежеща инструментална стомана (HSS) са подходящи за работа с меки материали, например мека дървесина и пластмаса. Накрайници с твърди режещи пластини (НМ) са подходящи за твърди и абразивни материали, например, твърда дървесина и

Поставяне и премахване на режещите

Използвайте само режещи накрайници, чийто диаметър на отвора съответства на диаметъра на патронника. Използвайте само режещи накрайници, отговарящи на максималната скорост на инструмента. Диаметърът на режещия инструмент не трябва да е по-голям от максималния диаметър (виж „технически характеристики”). Никога не затягайте гайката на патронника ако няма накрайник; това може да повреди патронника.

• Натиснете блокировката на шпиндела (7) и завъртете гайката на патронника (6) докато тя не влезе в контакт с блокиращото устройство. Задръжте натиснат блокиращия бутон по време на цялата

• С гаечния ключ разхлабете гайката на патронника;

• Сложете фрезоващия нож в патронника (5).

• Затегнете гайката така, че фрезоващият нож да е фиксиран по подходящия начин;

• Ако трябва да замените ножа, развийте гайката на патронника. Регулиране на насочващата линия Насочващата линия е много удобен инструмент за точно фрезерно рязане на фиксирано разстояние от ъгъла на заготовката.

• Поставете нужния нож

• Сложете насочващата линийка като насочите насочващите пръчки към опорната пластина и затегнете колкото е необходимо с помощта на болтовете. Монтаж на насочващата за шаблона

Насочващата за шаблона е много удобна за изрязване на шаблони.

• Поставете насочващата за шаблона (18) на основата на оберфрезата (2) с винтовете (17); Поставяне на адаптера на прахоуловителя Фиг. B+D Прахоуловителят се използва за изсмукване на праха. Ако адаптерът не е монтиран на вашия инструмент, направете следното:

• Поставете прахоуловителя (13) на основната на фрезата (3) с помощта на винтовете (17)

• Сложете тръбата на прахосмукачката в прахоуловителя (19) Поддържайтеотворитевзаднатачаст наинструментасвободни,задаимате добравидимостнаповърхносттана заготовката.

4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

Включване/Изключване на захранването

• За да включите инструмента, натиснете и задръжте ключа (1)

• Ако пуснете ключа (1), инструментът ще се

• За да задържите превключвателя, натиснете ключа (1), а после бутон (5). Блокирането на ключа може да се прекрати. За целта натиснете за кратко ключа (1);

• Не оставяйте инструмента, ако двигателят все още не е спял. Не поставяйте инструмента на запрашени повърхности. Прах и замърсявания могат да влязат в

• След включване на инструмента, изчакайте да набере пълни обороти, преди да го използвате за работа със заготовката;123

• Фиксирайте заготовката с помощта на стяга, като се уверите, че не може да падне под инструмента по време на работа;

• Дръжте здраво инструмента и го движете над заготовката равномерно. Не натискайте прекалено и не се опитвайте да ускорите работата му;

• Използвайте само фрезоващи ножове без повреди и следи от износване. Износените фрезоващи ножове влияят отрицателно на ефективната работа на инструмента;

• Винаги първо изключвайте инструмента от ключа и после от контакта. Предварителен избор на скорост Необходимата скорост може да изберете посредством дисковия превключвател. Скоростта на въртене може да се регулира и в процеса на работа. 1-2 = ниска скорост 3-4 = средна скорост 5-6 = висока скорост Max.= максимална скорост Изборът на скорост зависи от материала и може да се определи по метода на проверка на практика. При фрезоващ нож с голям диаметър е необходима по ниска скоростна

Материал Диаметър на

Твърдадървесина >20мм 1-2 10-20мм 3-4 <10мм 5-мах. Мекадървесина >20мм 1-3 10-20мм 3-6 <10мм 5-мах. Алуминий >15мм 1 <15мм 1-2 Пластмаса >15мм 1-2 <15мм 2-3 След продължителна работа оставете инструмента да изстине, като поработи няколко минути на празен ход. Настройване на височината на основата на

Заключващия лост (10) се използва за определяне на максималната височина на оберфрезата. След това се фиксира дълбочината на фрезоване. Това се прави при използване на инструмента върху специален тезгях. проверете дали опората на фрезата не е блокирана. Инструментът може да се спусне надолу като се използва пружината. Фиксирайте основата на фрезата с помощта на Заключващия лост. Така инструментът е блокиран и няма да се върне в изходно

Регулиране на дълбочината на фрезоване

• Поставете инструмента върху обработваното изделие;

• Разхлабете крилчатия винт (8) и лоста (10)

• Премествайте инструмента надолу, докато фрезоващия нож не се добре до заготовката;

• Поставете ограничителят на дълбочината (9) по скалата на желаната дълбочина за фрезоване и фиксирайте с крилчатия винт (8);

• Направете проверка на настройката като пробно фрезовате друг детайл. Регулиране с барабан-ограничител на дълбочината Барабанът - ограничител на дълбочината дава възможност бързо да се избере една от шест дълбочини на рязане. Те също се определят с ограничителя на дълбочината на рязане (9). За по-голяма дълбочина на рязане се препоръчва да се направят няколко последователни разреза с по-малка

• Нагласете необходимата дълбочина на рязане, като натиснете ограничителя на дълбочината на въртящата се глава надолу и завъртете ограничителя за дълбочина на въртящата се глава (16).124

Използване на шенкелния болт Фиг. G

• За да използвате шенкелния болт, поставете един водещ лост (15) с шенкелния болт (20), закрепен в отворите от двете страни на основната плоча на фрезата.

• Закрепете пръта на водача към фрезата при необходимата дължина, като завъртите фиксиращия винт (4) по посока на часовниковата стрелка.

5. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

Притехническообслужванеи почистваненаинструментатрябвада стесигурни,чеинструментътнее включенвелектрическатамрежа. Този уред е конструиран за продължителна работа при минимални изисквания за обслужване. Постоянната качествена работа зависи от правилната поддръжка, експлоатация на уреда и редовното му почистване.

Препоръчва се редовно, след всяко ползване да се почиства корпуса на инструмента с мека кърпа. Убедете се, че във вентилационните отвори няма прах или кал. Засъхналата кал премахнете с мек парцал, навлажнен със сапунена вода. Не ползвайте никакви разтворители като керосин, спирт, амоняк и т.н. Подобни химически вещества влияят зле на детайлите от синтетични материали. Диагностика и отстранява на неизправностите. Ако уредът работи неправилно, прочетете посочените по-долу вероятни причини и начините на отстраняването им.

1. Ключът е в положение ВКЛ., но

двигателят не работи Износени графитни четки

• Сменетеграфитнитечетки

• Повреден е електрическия кабел.

• Поправетеелектрическиякабел.

• Лош контакт на кабелите на щепсела и

• Настроена е ниска скорост

• Задайтепо-високаскорост

• Претоварване на двигателя

• Намалетесилатананатисквърху инструмента

• Сменетефрезоващиянож. Неизправности В случай на неизправности, например след износване на някой детайл, се обърнете към някой от пунктовете за обслужване, посочени в гаранционната карта. Детайлното изложение на частите, които можете да поръчате, ще намерите на последната страница на ръководството. ЗАЩИТА НА ОКОЛНАТА СРЕДА За да се избегнат дефекти при транспортиране, изделието се доставя в здрава опаковка. Голяма част от материалите на опаковката подлежат на утилизация, затова молим да ги предадете на подходяща специализирана организация. Неизправени/илибракуван електрическиилиелектроненприбор трябвадасеутилизирапоподходящ
