Марка	Ferm
Модел	HDM1021
Тип продукт	Електрическа бормашина с кабел
Мощност	650 W
Скорост на празен ход	0 - 2800 об/мин
Капацитет на пробиване (стомана)	13 mm
Капацитет на пробиване (дърво)	32 mm
Патронник	Самочистещ се патронник 13 mm
Захранване	230 V ~ 50 Hz
Тегло	1,6 kg
Размери (Д x Ш x В)	30 x 20 x 8 cm
Основни функции	Пробиване, завиване, удар
Регулатор на скоростта	Да, електронен
Посока на въртене	Ляво/дясно
Допълнителна дръжка	Да, с ограничител на дълбочината
Защита от претоварване	Да
Клас на защита	II (двойна изолация)
Ниво на шум	~ 90 dB(A)
Поддръжка и почистване	Почиствайте с суха кърпа, не използвайте абразивни продукти
Безопасност	Препоръчва се носене на очила и защита за слуха, изключвайте преди поддръжка
Резервни части и ремонтопригодност	Достъпни въглища, патронник и превключвател са сменяеми

Често задавани въпроси - HDM1021 Ferm

Как да сменим патронника на бормашината?

Изключете уреда, поставете шестограмен ключ в патронника и завъртете обратно на часовниковата стрелка, за да го развиете. Завийте новия патронник на ръка, след което затегнете с ключа.

Бормашината не стартира, какво да правя?

Първо проверете захранването и кабела. Ако проблемът продължава, въглищата може да са износени: заменете ги, като развиете капачките на двигателя.

Каква е идеалната скорост за пробиване на метал?

Използвайте ниска скорост (около 500-1000 об/мин) с подходящ свредел и смазвайте зоната на рязане, за да избегнете прегряване.

Мога ли да използвам ударни свредла върху дърво?

Да, ударната функция е полезна главно за зидария. Върху дърво е по-добре да деактивирате удара, за да избегнете разцепване на материала.

Как да настроим въртящия момент?

Завъртете пръстена за регулиране на въртящия момент, разположен зад патронника. Колкото по-високо е числото, толкова по-голям е въртящият момент. Започнете с ниска настройка за завиване.

Бормашината се нагрява необичайно, нормално ли е?

Лекото нагряване е нормално, но ако стане твърде горещо, спрете я и я оставете да изстине. Проверете дали вентилационните отвори не са запушени и дали не използвате затъпен свредел.

Какъв тип свредел да използвам за бетон?

Използвайте свредел с карбиден връх (предназначен за удар). Включете ударната функция и настройте средна скорост.

Как да сменим въглищата на двигателя?

Изключете бормашината, развийте пластмасовите капачки от двете страни на двигателя, извадете износените въглища и поставете новите, като спазвате посоката. Поставете отново капачките.

Мога ли да използвам бормашина като отвертка?

Да, с подходящ накрайник за завиване и ниска настройка на въртящия момент, за да не повредите винтовете или материала.

Къде мога да намеря резервни части за Ferm HDM1021?

Свържете се с отдела за обслужване на клиенти на Ferm или потърсете на техния уебсайт. Обичайните части като въглища, патронник или превключвател са налични.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HDM1021 Ferm

BG Превод на оригиналната инструкция 102

HDM1021

FACTORY GS TESTED

Fig. C

Благодарим Ви за покупката на този продукт на Ferm.

Закупувайки го, Вие ставате притежател на отличен продукт, доставен от един от водещите европейски доставчици. Всички доставени от Ferm продукти са произведени в съответствие с най-високите стандарти за производителност и безопасност. Като част от нашата философияние предоставяме и отлично клиентско обслужване, подкрепено от обхватната ни гаранция. Надяваме се, че ще се наслаждавате на използването на този продукт в продължение на много години.

ВНИМАНИЕ Прочетете приложените предупреждения за безопасност, допълнителните предупреждения за безопасност, както и инструкциите за работа. Неспазването на предупрежденията за безопасност и инструкциите за работа може да доведе токов удар, пожар и/или сериозно нараняване. Запазете ги за бъдеща справка.

Следните символи са използвани в ръководството за работа или върху продукта:

Опасност от нараняване.

Опасност от токов удар.

Извадете незабавно щепсела от контакта при повреда в електрическия кабел, както и при почистване и извършване на поддръжка.

Hocete защитни ръкавици. Hosete антифон.

Двойна изолация.

Допълнителни предупреждения за безопасност при работа с ударни бормашини

• Не работете с материали, съдържащи азбест. Азбестът се счита за канцерогенен.
• Носете предпазни очила, антифон и при нужда други предпазни средства като защитни ръкавици, обувки и т.н.
  • Винаги дръжте машината с две ръце.
• Уверете се, че обработваният детайл е подпрян или застопорен правилно.
• Преди употреба винаги проверявайте стените, подовете и таваните за скрити кабели и тръби.
• Използвайте само приспособления, подходящи за работа с машината.
• Използвайте само приспособления с правилните размери.
• Проверявайте приспособленията преди всяка употреба. Не използвайте огънати, напукани или по друг начин повредени приспособления.
• Използвайте винаги спомагателната ръкохватка, за да намалите риска от загуба на контрол. Опасност от нараняване.
• При работа с машината на места, където има опасност приспособлението да засегне скрит кабел, дръжте машината за изолираните повърхности. Контактът с проводник, по който тече ток, може да доведе до протичането му по металлите части на машината. Опасност от токов удар.
• След приключване на работа не докосвайте върха на приспособлението.

Винаги проверявайте дали напрежението на електрическата мрежа отговаря на посоченото върху табелката с основните характеристики на уреда.

• Не използвайте машината, ако електрическият кабел или щепсельт са повредени.
• Използвайте само удължителни кабели, подходящи за мощността на машината и с минимална дебелина от 1,5 мм². При използване на макара винаги развивайте кабела изцяло.

Технически данни

Напрежение на електрическата мрежа 230-240 В\~

Честота на електрическата мрежа 50 Hz

Входяща мощност 1500 W

Скорост на въртене

на празен ход 350 - 800 /min

Ударна скорост 1100 - 2700 /min

Макс. диаметър на пробиване

Дърво 40 mm

Стомана 13 mm

Бетон 36 mm

Тегло 6 kg

Шум и вибрации

Ударен режим

Неопределеност (K) 3 dB(A)

Вибрации основните дръжка 19.819 m/s ^2

Неопределеност (K) 1.5 m/s ^2

Неопределеност (K) 3 dB(A)

Вибрации основните дръжка 24.847 m/s ^2

Неопределеност (K) 1.5 m/s

Носете антифон.

Ниво на вибрации

Нивото на предадените вибрации, отбелязано на гърба на това ръководство за експлоатация е измерено в съответствие със стандартизирания тест, определен в EN 60745; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения

• използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени
• периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени

предпазвайте се от ефектите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели на работа

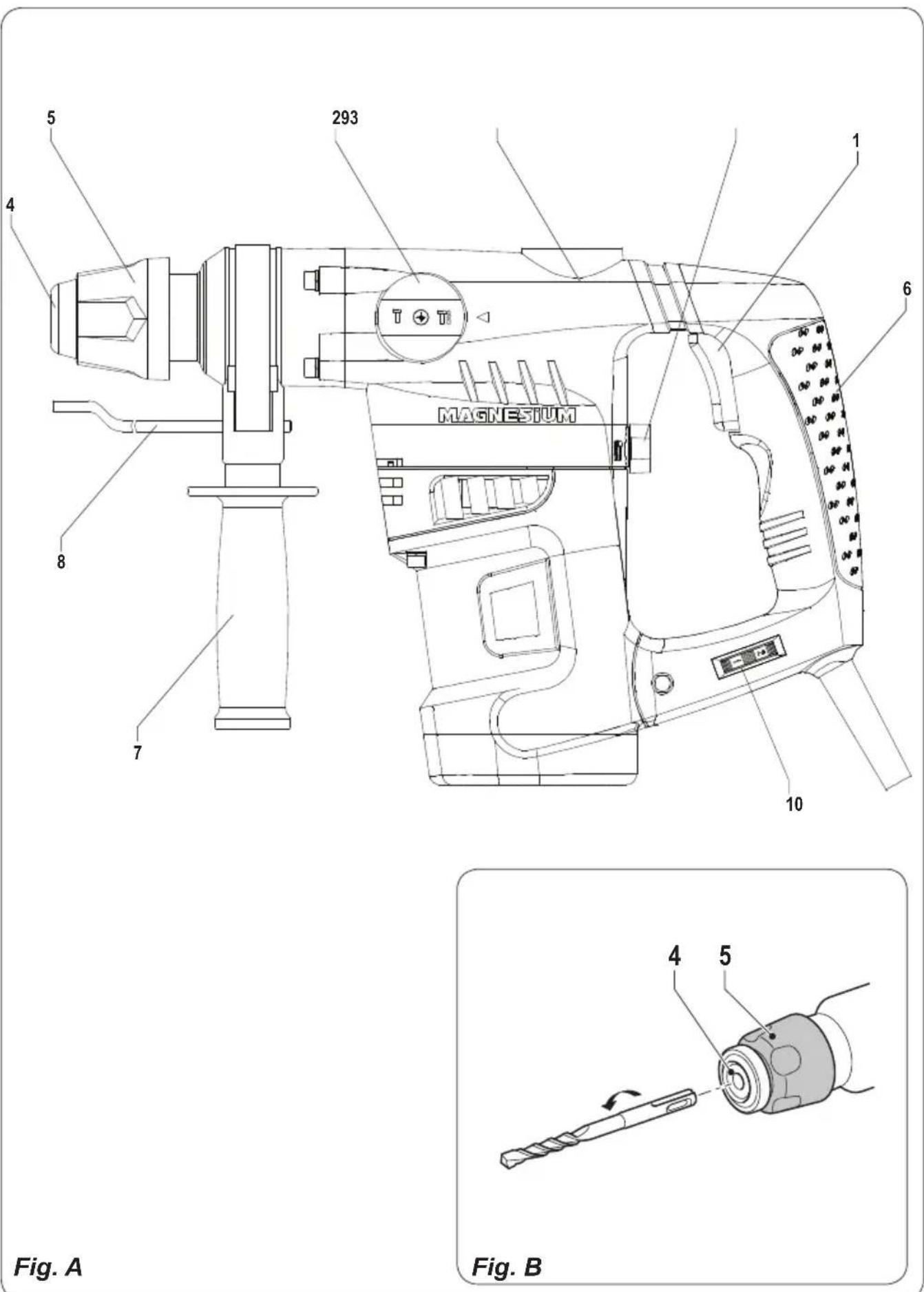

Описание

(φuε. A)

Тази ударна бормашина е предназначена за пробиване на дупки в дърво, стомана и камъни. Освен това може да се използва за ударно разрушаване в съчетание със SDS секачите.

1. Копче за включване/изключване
2. Копче за избиране на пробивния режим
3. Лост за избиране на ударния режим
4. Патронник
5. Застопоряваща втулка
6. Главна ръкохватка
7. Спомагателна ръкохватка
8. Ограничител на дълбочината

9. Точка за смазване

10. Колело за регулиране за електронно управление на оборотите

Сглобяване

Преди да пристъпите към сглобяване, винаги изключвайте машината и изваждайте щепсела от контакта.

Не използвайте тъпи свредла и секачи. Наострете тъпите свредла и секачи незабавно или ги сменете.

Поставяне

• Нанесете няколко капки масло върху оста на приспособлението.
• Плъзнете застопоряващата втулка (5) към задната част.
• Пъхнете приспособлението в патронника (4).
• Застопорете приспособлението, като го завъртите обратно на часовниковата стрелка, докато застане на място.
  • Освободете застопоряващата втулка (5).

Сваляне

• Плъзнете застопоряващата втулка (5) към задната част.
• Извадете приспособлението от патронника (4).
  • Освободете застопоряващата втулка (5).

Поставяне и сваляне на спомагателната ръкохватка (фиг. С)

Поставяне

• Разхлабете спомагателната ръкохватка (7), като я завъртите обратно на часовниковата стрелка.
• Поставете спомагателната ръкохватка (7), като я плъзнете върху патронника (4).
• Завъртете спомагателната ръкохватка (7) на желаното положение.
• Затегнете спомагателната ръкохватка (7), като я завъртите по посока на часовниковата стрелка.

Сваляне

• Разхлабете спомагателната ръкохватка (7), като я завъртите обратно на часовниковата стрелка.
  • Свалете спомагателната ръкохватка (7).
• Затегнете спомагателната ръкохватка (7), като я завъртите по посока на часовниковата стрелка.

Поставяне и сваляне на ограничителя на дълбочината

(φuε. C)

Поставяне

• Разхлабете спомагателната ръкохватка (7), като я завъртите обратно на часовниковата стрелка.
• Пъхнете ограничителя на дълбочината (8) през отвора в спомагателната ръкохватка (7).
• Нагласете ограничителя на дълбочината (8) на желаното положение.
• Затегнете спомагателната ръкохватка (7), като я завъртите по посока на часовниковата стрелка.

Сваляне

• Разхлабете спомагателната ръкохватка (7), като я завъртите обратно на часовниковата стрелка.
  • Свалете ограничителя на дълбочината (8).
• Затегнете спомагателната ръкохватка (7), като я завъртите по посока на часовниковата стрелка.

Прахоуловителят предотвратява попадането на прах в машината при пробиване в тавани.

Ако прахоуловителям се повреди, го сменете незабавно.

Поставяне

• При нужда извадете приспособлението от патронника (4).
• Плъзнете прахоуловителя (15) върху оста на приспособлението.
  • Пъхнете приспособлението с прахоуловителя (15) в патронника (4).

Сваляне

• Извадете приспособлението с прахоуловителя (15) от патронника (4).
• Свалете прахоуловителя (15) от приспособлението.

Работа с машината

Включване и изключване (фиг. А)

• За да включите машината, натиснете копчето за включване/изключване (1).
• За да изключите машината, освободете копчето за включване/изключване (1).

Избиране на режима на работа (фиг. A & E)

Копчето за избiranе на пробивния режим и лостът за избiranе на ударния режим трябва да се настроят съгласно желания режим на работа. Вижте таблицата по-долу за настройване на желания режим на работа.

А Ударно разрушаване / секач
В Ударно пробиване
С Пробиване

- Завъртете копчето за избиране на пробивния режим (2) и лоста за избиране на ударния режим (3) на желаната позиция.

Предварителен избор на обороти

Необходимите обороти може да бъдат предварително избрани с колелото за въртене с пръст. Оборотите на въртене може да се регулират също така и по време на движение.

Необходимите обороти зависят от материала и могат да бъдат определени чрез практическо изпробване.

Съвети за оптимална работа

• Захванете обработвания детайл.
Използвайте захващащо устройство за малки детайли.
• Дръжте здраво машината за ръкохватката.
- Нагласете режима на работа.
• Включете машината
- Не упражнявайте твърде голям натиск върху машината. Оставете машината да си върши работата.
- Изключете машината и я изчакайте да спре напълно, преди да я сложите на маса или работен тезгях.

Почистване и поддръжка

Преди пристъпване към почистване и поддръжка винаги изключвайте машината и изваждайте щепсела от контакта.

• Почиствайте корпуса редовно с мека кърпа.
• Поддържайте вентилационните прорези чисти от прах и мръсотия. Ако е необходимо, използвайте мека, влажна кърпа, за да отстраните праха и мръсотията от тях.

Смазване

(φυε. A)

• Смазвайте редовно оста, в която се пъхат приспособленията.

• Проверявайте редовно нивото на смазката в машината:

• Отстранете капака от точката за смазване (9) с помощта на отвертка.

• Отстранете капачката от точката за смазване (9).
• Ако е необходимо, добавете смазка в точката за смазване (9).
• Поставете капачката върху точката за смазване (9).
• Поставете капака върху точката за смазване (9) с помощта на отвертка.

Гаранция

Прочетете приложените гаранционни условия.

Околна среда

Изхвърляне

Продуктът, приспособленията и опаковката трябва да се изхвърлят разделно с цел безопасно за околната среда рециклиране.

Неизправности

Ако се появи неизправност, например след износване на някоя част, се обърнете към посочения на гаранционната карта сервизен адрес. На гърба на това ръководство ще откриете перспективно изображение в разглобен вид, показващо частите, които могат да се заявяват.

Само за страните от ЕС

Не изхвърляйте електрически инструменти заедно с домакински отпадъци. Съгласно Европейската директива 2002/96/ЕО относно излязло от употреба електрическо и електронно оборудване и прилагането й в националните законодателства, неизползваемите електроинструменти следва да се изхвърлят разделно и по безопасен за околната среда начин.

Продуктът и ръководството за работа могат да бъдат променяни. Техническите характеристики могат да бъдат променяни без предизвестие.

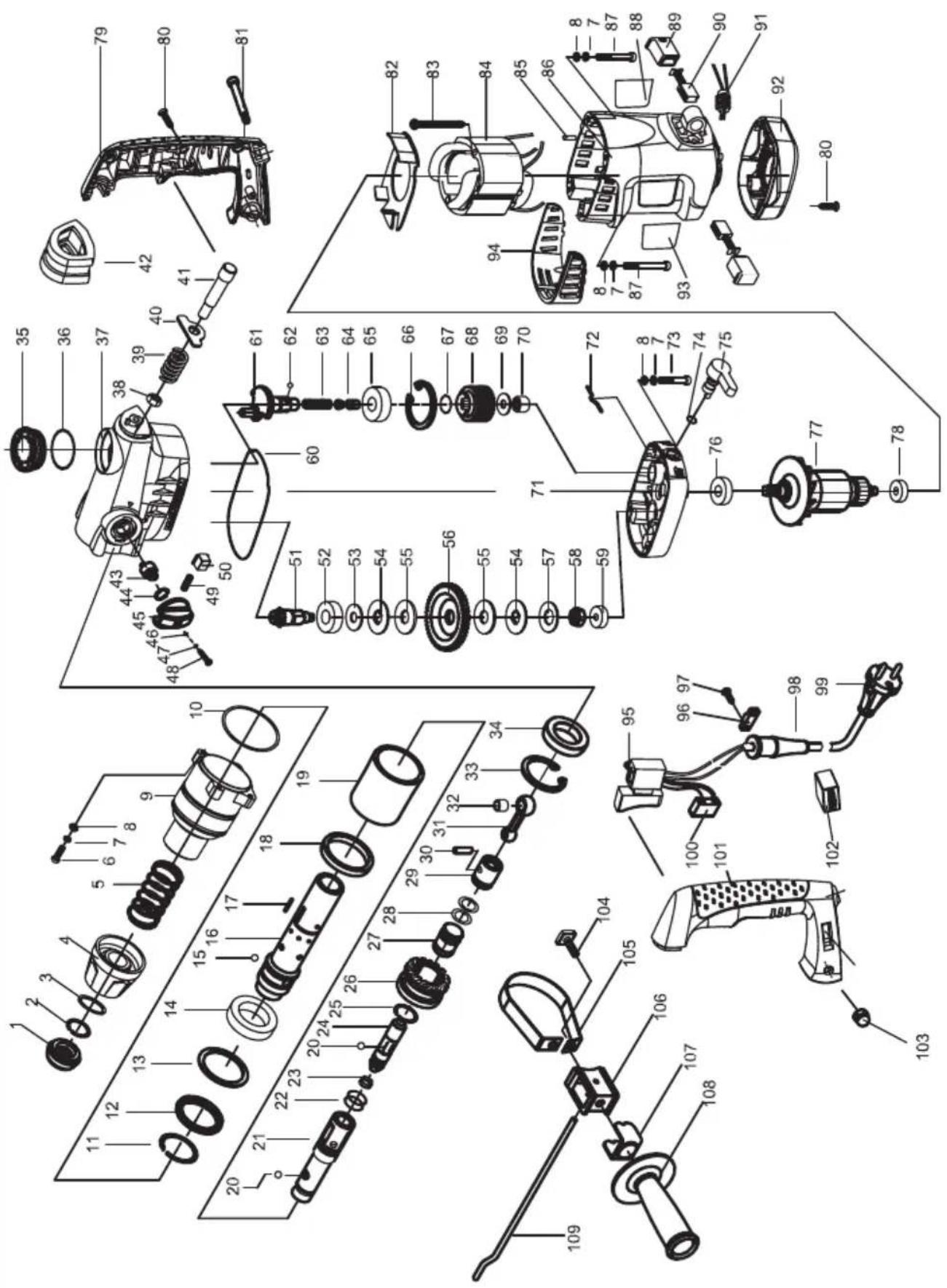

Exploded view
