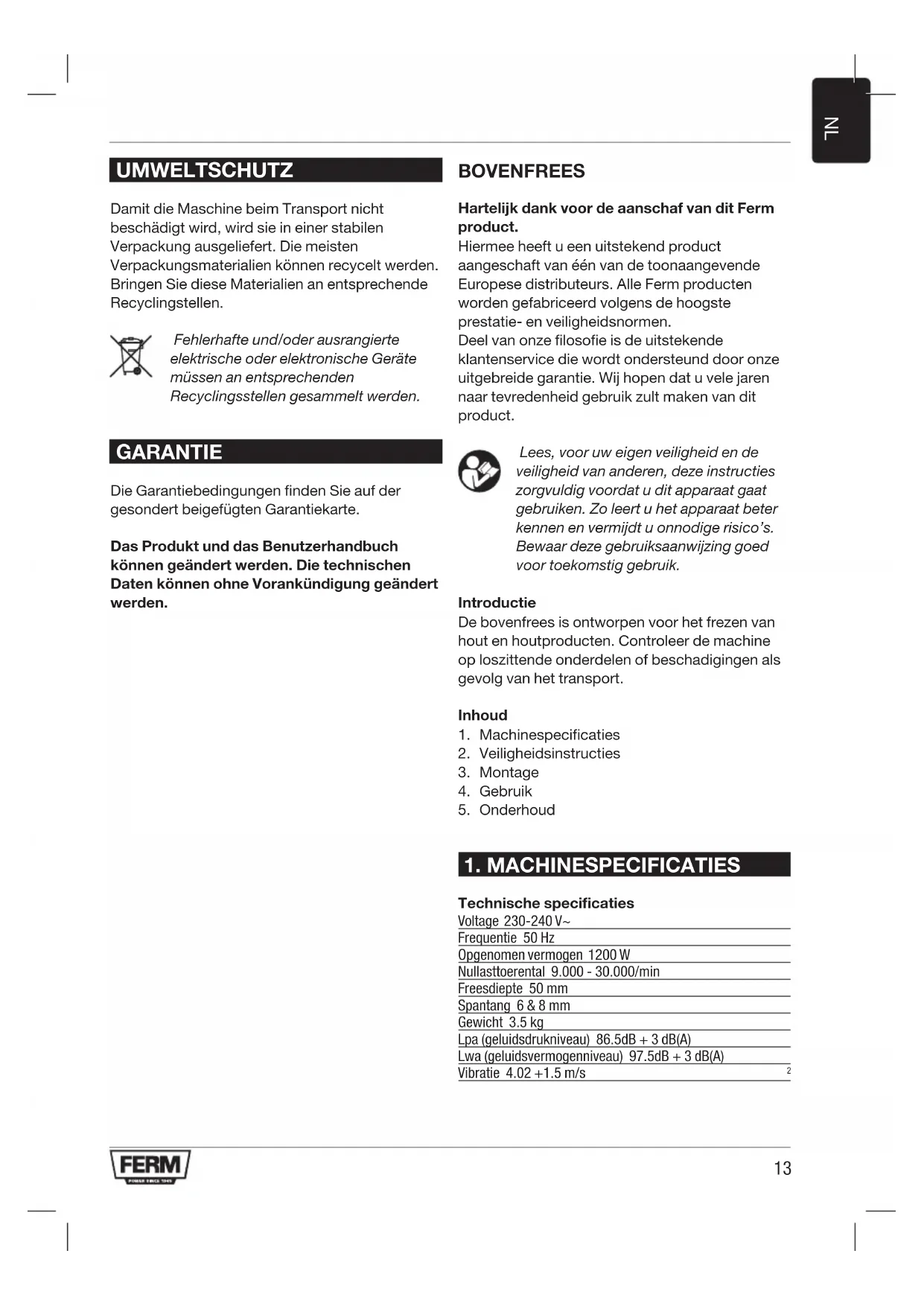

GEBRUIKSAANWIJZING PRM1021 Ferm

Hartelijk dank voor de aanschaf van dit Ferm product.

Hiermee heeft u een uitstekend product aangeschäft van een van de toonaangevende

Europese distributeurs. Alle Ferm producten worden gefabricieerd volgens de hoogste prestatie- en veiligheidsnormen.

Deel van onsze filosofie is de uitstekende klantenservice die wordt ondersteund door onsze uitgebreide garantie. Wij hopen dat u vele jaren maar tevredenheid gebruik zult maken van dit product.

Lees, voor uw eigenveiligheid en deveiligheid van andereen, deze instructies zorgvuldig voordat u dit apparaat gaat gebruiken. Zo leert u het apparaat better kennen en vermijdt u onnodige risico's. Bewaar deze gebruiksaanwijzing goed voor toekomstig gebruik.

Introductie

De bovenfrees is ontworpen voor het frezen van hout en houtproducten. Controller de machine op loszittende onderdelen of beschadigingen als gevolg van het transport.

Inhoud

1. Machinespecificities
2. Veiligheidsinstrcties
3. Montage
4. Gebruik
5. Onderhoud

1. MACHINE SPECIFICATIONS

Technische specificaties

Voltage 230-240V\~

Frequentie 50Hz

Opgenomen vermogen 1200 W

Nullastoerental 9.000 - 30.000/min

Freesdiepte 50mm

Spantang 6 & 8 mm

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijk den als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassen.

• gebruik van de machine voor andere toepassen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• wanner de machine is uitgeschakeld of wanner deze loopt maar geen werk verricht, kan dit het bloatstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

Inhoud van de verpakking

1 Bovenfrees
1 Parallelgeleider
1 Koolborstelset
1 Malgeleider
1 Centreerpen
1 Afzuigadapter
1 Moersleutel
1 Freesholder 8 mm (bevestigd op de machine)
1 Freesholder 6 mm
3 Freesbits
1 Veiligheidsinstructies
1 Gebruiksaanwijzing
1 Garantiebewijs

Productinformationie

Afb. A + B + C

1. Aan/uit schakelaar
2. Handgreep
3. Basisplaat
4. Bevestigingssschroeven van de parallelgeleider
5. Steeksleutel
6. Freeshoudermoer
7. Spindelvergrendeling
8. Vleugelmoer voor diepte stop
9. Diepteaanslag

10.Klemhendel
11.Freesdiepteschaalaanduiding
12. Aanpasknop voor elektronische spelheidscontrole
13.Stofafvoeropening
14.Parallelgeleider
15. Geleiderstaaf
16.Dieptemaat
17.Schroeven
18.Malgeleider
19.Stofbuis
20.Centreerpen

2. VEILIGHEIDSINSTRUCTIES

In deze gebruiksaanwijzing worden de volgende symbolen gebruikt:

Levensgevaar en risico op verwondingen evenals risico de machine te beschadigen wanner u de veiligheids-instructies in deze handleiding nicht opvolgt.

Gevaar voor een elektrische schok.

Haal de stekker uit de wandcontactdoos.

Variabele sneltheidsregeling.

Draag oor- en oogbescherming.

Draag een stofmasker.

Draag beschermende handschoenen.

Extra veiligheidsinstructures

• Controller het werkstuk op belemmeringen op het oppervlak van het materiaal, zoalsuitstekende spijkers enz., om de kop van defree ts beschemen.
  Wacht tot de frees volledig tot stilstand is gekomen voordat u blokkerend of gefreesd materiaal rond de frees verwijderd. Gebruik

nooit uw vinger hiervoor maar een lange stok.

• Houd uw handen uit de buurt van het te frezen oppervlak.
  Schakel het apparaat onmiddelijk uit wanner het een ongebruikelijk geluid produeert of sterk vibreert.
• Controller voor gebruik of alle onderdelen vast zitten, gereedschap is verwijderd enz.

Controleer altijd of het voltage dat vermeld staat op het apparaat overeenkomt met het elektriciteitsnet.

Uw machine is dubbel geisoleerd,
aarding is.darom nicht nodig.

• Gooi oude elektriciteitsnoren of stekkers altijd meteen weg nadat deze door weitere verwangen zijn. Het is gevaarlijk om de stekker van een beschadigd of los netsnoer in het wandcontact te steken.
• Gebruik alleen goedgekeurde verlangkabels voor de machine. De minimum doorsnede van de aders要去 1,5 mm2着眼. Wanner u een kabelhaspel gezruikt要去 deze algijd geheel ontrold着眼.

Verwijder altijd de stekker uit het wandcontact voordat u een accessoire wilt gaanplaatsen.

Wacht tot de machine volledig tot stilstand is gekommen en de frees is afgekoeld voordat u de frees gaat verrangen.

3. MONTAGE

Freeselectie

Afhankelijk van de toepassing en het gebruik zijn vrezen verkrijjgbaar in de meest uitenlopende kwaliteiten en vormen:

Frezen gemaakt van high speed steel (HSS) zich geschikt voor bewerking van zachte materialen, bijv. zacht hout en kunststof.

Hard metalen (HM) freeze zich bij uitstek geschikt voor harde materialen, bijv. hardout en aluminium.

Hetplaatsen en verwijderen van frezen Afb. E

Gebruik alleen frezen met een asdiameter die overeenkomt met de freeshouder. Gebruik alleen frezen die geschikt zich voor de maximale snugheid van deze machine. De freesas diameter mag Niet groter zich dan de maximale diameter (zie 'Technische specificaties').

Draai de freeshoudermoer nooit aan zonder dat er een frees in de houder zit; de houder kan hierdoor beschadigd raken.

• Druk op de spindelvergrendeling (7) en draai de freeshoudermoer (6) tot deze in de vergrendeling grijpt. Houdijdens deze procedure de spindelvergrendeling ingedrukt.
• Open de freesholdermoer met een moersleutel.
• Plaats de freesas in freeshouder (5).
• Draai de freeshoudermoer aan zodat de frees goed vast zit.
• Draai de freeshoudermoer los wanner u de frees wilt verrangen.

De parallelgeleider aanpassen

De parallelgeleider is een handig hulpstuk bij het nauwkeurig frezen op een vaste afstand van derand van een werkstuk.

• Plaats de freesas in freeshoender.
  Schuif de parallelgeleider met de geleiderbeugels in de bodemplaat en zet het vast met de vleugelmoeren.

De malgeleider bevestigen

Afb.C

De malgeleider is een handig hulpstuk om een patron to freeze.

• Bevestig de malgeleider (18) op de bodemplaat (3) met behulp van de schroeven (17).

De adapter voor stofafvoer bevestigen Afb. B + D

Gebruik de stofadapter om het stof af te voeren.
In het geval dat de adapter Niet bevestigd is op de machine, dient u als volgt te handelen:

• Bevestig de stofadapter (13) met de schroeven (17) op bodemplaat (3).
• Plaats de slang van uw stofzuiger op de stofbuis (19).

Zorg voor een goed zich op uw werkstuk door de uitlauf,achter de machine te honden.

4. GEBRUIK

De ON/OFF schakelaar (aan/uit)

• Om de machine in te schakelen houdt u de on/off schakelaar ingedrukt (1).
• Wanner u de on/off schakelaar (1) loslaat za de machine uitschakelen.
• Zet de machine Niet neer wanneer de motor nog draait. Plaats de machine Niet op een stoffig oppervlak. Stofdeeltjes können dan in het mechanismekommen.

Gebruiktips

• Na het inschakelen van de machineClient u te controleren of de machine de maximale能力和 te besteikt voordat u het werkstuk gaat bewerken.
  Klem het werkstuk vast en zorg ervoor dat het Niet kan wegschieten wonneer u aan het frezen bent.
• Houd de machine stevig vast en beweeg het gelijkmatig over het werkstuk. Druk Niet op de machine.
• Gebruik geen frezen die tekenen van slijtage vertonen. Versleten frezen hebben een negatief effect op de efficiente van de machine.
  Schakel na gebruik aktijd eerst de machineuit voordat u de stekker uit het wandcontacthaalt.

Snelheidinstelling

De gewenste snugheid kan vooraf worden ingesteld met de draaiknop. De snugheid kan ookijdens het frezen worden gewijzigd.

1-2=lage snelheid

3-4= gemiddelde snelheid

5 = hoge snelheid

Max = maximale snelheid

De gewenste snelheid is afhankelijk van het materiaal en kan worden vast gesteld door een test. Verder vereisen freeze met een grotere diameter een lagere rotatiesnelheid.

Materiald Diameter	Snelheid
frezen
Hard hout >20 mm 1 - 2
10 - 20 mm 3 - 4
<10 mm 5 - max
Zacht hout >20 mm 1 - 3
10 - 20 mm 3 - 5
<10 mm 5 - max
Aluminium >15 mm 1
<15 mm 1 - 2
Plastic >15 mm 1 - 2
<15 mm 2 - 3

Na langdurige perioden gewerkt te hebben met lage snelheden, dient u de machine te lien afkoelen door het eenaar minuten - zonder belasting - op een hoge snelheid te lien draaien.

Hoogte-instelling van de freeskolom

Afb.B

De klemhendel (10) worden gebruikt om de maximale hoogte mee in te stellen. De freesdiepte is daarmee ingesteld. Dit is gebruikelijk wonneer u de frees op een speciale freestafel gebruikt. Denk erom dat de freeskolom Niet vergrendeld is. De frees kan omlaag worden gedrukt, hierbij drukt u de veren in. Vergrendel de freeskolom met behulp van de klemhendel. De frees is nu vergrendelt en zar nicht meer omhoog veren.

Afstellen van de freesdiepte

Machine op het werkstukplaatsen.
Vleugelschroef (8) en spangreep (10) losdraaien.
Machine langzaam omlaag bewegen tot de frees het werkstuk raakt.
Spangreep (10) vastdraien.
Diepteaanslag (9) met behulp van de schaal op de gewenste freesdiepte afstellen en met de vleugelschroef (8) vastzetten.
- Toets de afstelling aan de hand van een proeffreesbeurt op een afvalstuk

Aanpassingen met behulp van de dieptemaat

De dieptemaat maakt het möglichk om snel te kiezen uit ces verschillende freesdieptes. Deze+kunnen tevens worden ingesteld met de diepteaanslag (9).

Voor grotere freesdiepten bevelen wij het aan

om meerdere malen te freeze met steeds groter diepte-instellen.

Stel de freesdiepe at door de revolver-dieptestop omlaag te drukken en de revolver-dieptestop (16) te draaien.

De centreerpen gebruiken Afb.G

• U kunt de centreerpen gebruiken door deze aan de geleidestang (15) te bevestigen (20) welke is bevestigd in de gaten, aan een van beiden zijden van de grondplaat van de router.
• Zet de geleidestang op de gewenste lenghte op de router vast door de bevestigingschroef (4) maar rechts te draaien.

5. ONDERHOUD

Controleer of de stekker uit het wandcontact is verwijderd voordat u onderhoud aan de motor van de machine gaat plegen.

Deze machines zijn ontworpen om gedurende een lange tijd te functioneren met een minimum aan onderhoud. Regelmatige reiniging en een adequate zorg zich bepalend voor een continu aan tevredenheid werkende machine.

Reinigen

Reinig de behuizing van de machine regelmatig met een zacht doek, bij voorkeur na ieder gebruik. Houd de ventilatieopeningen vrij van stof en vuil. Gebruik wanner het vuil moeilijk te verwijderen is een zacht doek die met wat zeepwater bevochtigd is. Gebruik geen oplosmiddelen zoals benzine, alcohol, ammoniak, enz. Deze oplosmiddelen konnen de kunststofonderdelen beschadigen.

Probleemoplossingen

Hieronder vindt u möglichke oorzaken en oplossingen van storingen.

1 Het apparatus is ingeschakeld, maar de motor draait nicht

• De stroomketen is onderbroken

• Laat de stroomketen repareren

• Er zijn losse draden in de stekker of het wandcontact

• Laat de stekker of het wandcontact repareren
• De schakelaar is defect
• Laat de schakelaar repareren
• Versletenkoolborstels
• Vervang de koolborstels

2 De frees draait langzaam

• Variabele snelheid is ingesteld op laag
  Verhoog de variabele snelheid
  Motor is overbelast
• Verminder de neerwaartse druk op de frees

3 Buitensporige trillingen

Neem in het geval van een storing, bijv. slijtage van een onderdeel, contact op met het adres op het garantiebewijs. Bijgesloten vind u een overzicht van alle onderdelen die{kennen worden besteld.

MILIEU

Om te voorkomen dat de machine beschadigd raakt gedurende het transport dient het stevig verpakt te worden. De meeste verpakkingsmaterialen können worden gerecycled. Breng deze materialen maar de juiste inzamelingspunten.

Kapotte of afgedankte elektrische of elektronische apparaten要去en worden aangeboden bij een afvalscheidingstation.

GARANTIE

De garantievoorwaarden kurz u vinden op het apart bijgesloten garantiebewijs.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
