PRM1001 - Freesmachine Ferm - Gratis gebruiksaanwijzing en handleiding

Merk	Ferm
Model	PRM1001
Type product	Freesmachine
Spanning	230 V~
Frequentie	50 Hz
Vermogen	550 W
Onbelaste snelheid	8000-32000 /min
Max. freesdiameter	30 mm
Freesdiepte	35 mm
Spantangmaten	6 mm (1/4"), 8 mm
Gewicht	3,25 kg
Geluidsdrukniveau (Lpa)	81,3 dB(A)
Geluidsvermogensniveau (Lwa)	94,3 dB(A)
Trillingswaarde	<4,0 m/s²
Zekering	10 A (230 V machines)
Isolatie	Dubbel geïsoleerd (geen aarddraad nodig)
Snelheidsregeling	Elektronisch (instelwiel)
Diepteverstelling	Schaal en revolver-diepteaanslag (3 standen)
Parallelgeleider	Inbegrepen, verstelbaar
Stofafzuigadapter	Inbegrepen (monteert op basis)
Inhoud verpakking	Freesmachine, frees, parallelgeleider, schroeven, spantangen (6 mm & 8 mm), moersleutels, inbussleutel, handleiding, veiligheidsinstructies, garantiekaart
Onderhoud	Regelmatig reinigen met een zachte doek; geen extra smering vereist
Veiligheidskenmerken	Aan/uit-schakelaar met vergrendeling, dubbele isolatie, veiligheidsinstructies inbegrepen
Toepassing	Professioneel frezen van hout, houtproducten en kunststoffen

Veelgestelde vragen - PRM1001 Ferm

Hoe vervang ik de frees op de Ferm PRM1001 freesmachine?

Koppel eerst het gereedschap los van de stroom. Plaats een steeksleutel op de spantanghouder en gebruik een tweede sleutel om de spantangmoer los te draaien. Steek de freesas in de spantang en draai de moer stevig vast. Gebruik altijd frezen met een schachtdiameter die overeenkomt met de spantangmaat (6 mm of 8 mm).

Wat is de maximale freesdiameter die ik met deze freesmachine kan gebruiken?

De maximale freesdiameter is 30 mm. Overschrijd deze niet om een veilige werking te garanderen.

Hoe stel ik de freesdiepte in op de Ferm PRM1001?

De freesdiepte kan worden ingesteld met de schaal of de revolver-diepteaanslag. Voor schaalverstelling: draai de borgbout van de diepteaanslag los, maak de klemhendel los, druk de machine naar beneden tot de frees het werkstuk raakt, draai de hendel vast, stel de gewenste diepte in op de schaal en draai de klembout vast. Met de revolver-diepteaanslag kunt u snel kiezen uit drie vooraf ingestelde dieptes.

Wordt de Ferm PRM1001 freesmachine geleverd met een parallelgeleider?

Ja, de verpakking bevat een parallelgeleider. Deze wordt gemonteerd via twee geleidestaven die in openingen op de freesbasis schuiven. Maak de borgbouten los, stel de geleider in op de gewenste afstand en draai ze weer vast.

Hoe sluit ik een stofzuiger aan voor stofafzuiging?

De freesmachine wordt geleverd met een stofafzuigadapter. Draai de machineklembout los en verwijder de machine van de basis. Bevestig de adapter op de freesbasis met de meegeleverde schroeven en moeren. Plaats de machine terug en sluit een stofzuigerslang aan op de uitlaat van de adapter.

Wat zijn de aanbevolen onderhoudsstappen voor de Ferm PRM1001?

Reinig regelmatig de behuizing met een zachte doek en houd de ventilatiesleuven vrij van stof. Gebruik indien nodig een doek bevochtigd met zeepsop; vermijd oplosmiddelen zoals benzine of alcohol. De machine heeft geen extra smering nodig. Neem bij storingen contact op met uw lokale Ferm-dealer.

Kan ik deze freesmachine gebruiken voor kunststof materialen?

Ja, de freesmachine is geschikt voor kunststoffen. Kies echter altijd een lage snelheid bij het frezen van kunststof werkstukken om smelten of beschadiging te voorkomen.

Welke veiligheidsmaatregelen moet ik nemen voordat ik de freesmachine gebruik?

Lees altijd de handleiding en veiligheidsinstructies. Draag geschikte persoonlijke beschermingsmiddelen. Zorg ervoor dat het werkstuk stevig is vastgeklemd. Houd uw handen uit de buurt van het freesgebied. Controleer op spijkers of vreemde voorwerpen in het werkstuk. Koppel het gereedschap los voordat u accessoires vervangt.

Hoe schakel ik de freesmachine in en vergrendel ik deze?

Druk op de aan/uit-schakelaar om de machine te starten, duw deze vervolgens door de weerstand om hem in de aan-stand te vergrendelen. Om uit te schakelen, drukt u opnieuw op de schakelaar wanneer deze is vergrendeld of laat u deze los. Pas de snelheid aan met het elektronische instelwiel (13) op de machine.

Welk verlengsnoer moet ik gebruiken?

Gebruik een goedgekeurd verlengsnoer dat geschikt is voor het vermogen (550 W). De minimale aderdikte is 1,5 mm². Als u een kabelhaspel gebruikt, rol deze dan altijd volledig uit om oververhitting te voorkomen.

GEBRUIKSAANWIJZING PRM1001 Ferm

In deze gebruiksaanwijzing worden de volgende pictogrammen gebruikt:

Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze gebruiksaanwijzing worden genegeerd.

Geeft elektrische spanning aan.

Lees deze gebruiksaanwijzing aandachtig door voor u de machine in gebruik neemt. Zorg dat u kennis heeft van de werking van de machine en op de hoogte bent van de bediening. Onderhoud de machine volgens de instructies opdat deze altijd goed functioneert. Bewaar deze gebruiksaanwijzing en de bijgevoegde documentatie bij de machine.

VEILIGHEIDSVOORSCHRIFTEN

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande Instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door.

Bewaar de instructies zorgvuldig!

• Controleer werkstukken op eventueel uitstekende spijkers en dergelijke, en verwijder deze.
  • Houd uw handen weg van hette frezen oppervlak.

Controleer altijd of uw netspanning overeen- komt met de waarde op het typeplaatje.

De machine is dubbel geïsoleerd overeenkomstig EN 50144; een aardedraad is daarom niet nodig.

Bij vervanging van snoeren of stekkers

Gool oude snoeren of stekkers direct weg zodra ze door nieuwe exemplaren zijn vervangen. Het is gevaarlijk om de stekker van een los snoer in het stopcontactte steken.

Bijgebruik van verlengsnoeren

Gebruik uitsluitend een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine. De aders moeten een doorsnede hebben van minimaal 1,5 mm². Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

INHOUD VAN DE VERPAKKING

1 bovenfrees
1 freesbitie
1 parallelgeleider
2 schroeven
1 adaptervoor stof afzuigen
2 steeksleutels
1 inbussleutel
1 spantang 6 mm (1/4")
1 spanlang 8 mm
1 gebruiksaanwijzing
1 veiligheidskatern
1 garantiekaart

Controleer de machine, losse onderdelen en accessoires op transportschade.

PRODUCTINFORMATIE

Deze machine is geschikt voor professionele freeswerkzaamheden aan hout en houtachtige materialen alsmede aan kunststoffen.

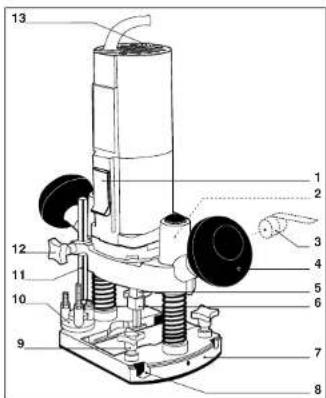

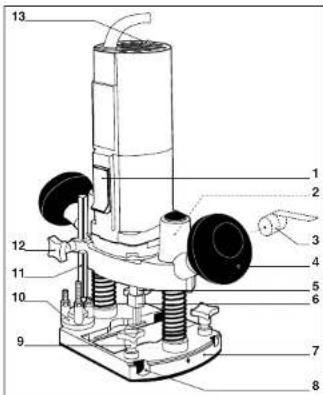

1 aan/uit-schakelaan
2 klemschroefvoor machine
3. klemhendel voor diepleinstelling
4 handgreep
5 spantanghouder
6 spantangmoer
7 freeszool
8 opname voorparallelgeleider
9 klemschroefvoor parallelgeleider
10 revolver-diepteanslag
11 diepteaanslag metschaalverdeling
12 klemschroefdiepteaanslag
13 stelwielelektronische snelheidsregeling

MONTAGE VAN ACCESSOIRES

Haal vóór het monteren altijd de stekker uit het stopcontact.

Plaatsen en verwijderen van freesbitjes

Gebruik freesbitjes met een schacht diameter die overeenkomt met de maat van de spantang. Gebruik uitsluitend freesbitjes die geschikt zijn voor het maximum toerental van de machine. De freesdiameter mag de maximum diameter (zie 'Technische specificaties') niet overschnijden.

• Plaats een sleeksleutel op de spantanghouder en draai met de tweede sleeksleutel de spantangmoer los.
• Plaats de schacht van het freesbitje in de opname van de spantang.
• Draai de spantangmoer aan zodal het freesbitje goed vastzil.
• Draai de spantangmoer weer open wanneer u van freesbitje wilt wisselen.

Wachi met het vervangen van frezen tijdens de workzaamheden tot de machine volledig stilstaat en de frees is afgekoeld.

Monteren en instellen van de parallelgeleider

De parallelgeleider is geschikt als hulpmiddel bij het frezen van smalle werkstukken.

• Assembleer de parallelgeleider. Bevestig met behulp van de boutjes (16) de geleidestangen (15) op het frame(14).
• Draai de klemschroeven (9) los en schuif de geleide- stangen in de opnamen (8).
• Stel de parallelgeleider in op de gewenste geleidingsafstand.
  • Draai de klemschroeven weer vast.

PRODUKTINFORMASJON

Monteren van de adapter voor stof afzuigen.

Gebruik de adapter voor het afvoeren van vrijkomend stof. • Draai de klemschroef (2) voor de machine los en verwijder de machine uit de basis.

- Monteer de adapter voor stof afzuigen (18) door middel van de schroeven (17) en de moertjes (19) op de freeszool(7).

- Plaats de machine terug in de basis en draai de klem- schroefweervast.

- Plaats het mondstuk van een stofzuiger op de uitloop van de adapter.

Houd voor een goed zicht op het werkstuk de uit-loop van de adapter achter de machine.

BEDIENING

Neem altijd de veiligheidsinstructies in acht en houd u aan de geldende voorschriften.

Houd de machine in ruststand op het werkstuk wanneer u de machine in-of uitschakelt. Het freesbitje in de spantang kan hetwerkstuk beschadigen.

- Klem het werkstuk vast of zorg anderszins dat het tijdens de werkzaamheden niet onder de machine kan wegglijden.

• Houd de machine stevig vast en beweeg deze gelijkmatig over het werkstuk. Forceer de machine niet.

- Gebruik uitsluitend freesbitjes die nog geen slijtage-verschijnselen vertonen. Versleten freesbitjes hebben een negatief effect op de efficiency van de machine.

- Schakel na beëindiging van de werkzaamheden altijd eerst de machine uit voordat u de stekker uit het stopcontact trekt.

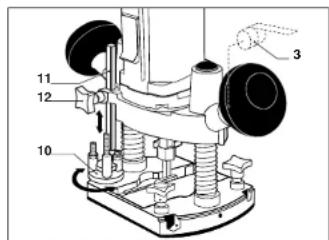

Instellen van de freesdiepte

Fig. E

De machine heeft twee verschillende mogelijkheden om de freesdiepte in te stellen.

Instellen met behulp van de schaalverdeling

• Draai de klemschroef van de diepteaanslag (12) los.

- Zet de klemhendel (3) vrij en druk de machine zo ver naar beneden dat het freesbitje het werkstuk raakt.

• Zet de klemhendel weervast.

- Stel aan de hand van de schaal verdeling (11) de gewensle freesdieple en draai de klemschroef vast.

Instellen met behulp van de revolverdiepteaanslag De revolver-diepteaanslag maakt snelkiezen tussen drie verschillende freesdiepten mogelijk. Deze worden mede bepaald door de instelling van de diepteaanslag (11).

- Stel door middel van de drie schroeven op de revolver-diepteaanslag (10) de gewenste freesdiepten in.

In-enuitschakelen (Fig. A)

- Druk om de machine in te schakelen de aan/uit-schakelaar (1) naar beneden. Door de schakelaar door de weerstand te druwen en in te drukken kunt u de schakelaar in de aan stand blokkeren. U regelt de freessnelheid doormiddel van het stelwiel (13).

- Laat om de machine uit te schakelen de aan/uit-schakelaar los of duw de schakelaar opnieuw in wanneer deze in de blokkeerstand staat.

Stel voor het frezen van kunst stoffen werkstukken altijd een laag toerental in.

Zet de machine pas weg wanneer de motor volledig is uitgedraald. Zet de machine niet weg op een stoffige ondergrond. Stofdeelljes kunnen het mechaniek binnendringen.

ONDERHOUD

Zorg dat de machine niet onder spanning staat wanneer onderhoudswerkzaamheden aan het ekworden uitgevoerd.

De machines van Ferm zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uwmachine.

Reinigen

Reinig de machine-behuizing regel matig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn.

Gebruik bij hardnekkig vuil een zachte doek bevochtigd metzeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen.

Smeren

De machine heeft geen extra smering nodig.

Storingen

Indien zich een storing voordoet als gevolg van bijvoorbeeld slijtage van een onderdeel, neem dan contact op met uw plaatselijke Ferm-dealer.

Achlerin deze gebruiksaanwijzing vindt u een onderdelentekening met de na te bestellen onderdelen.

MILIEU

Om transportbeschadiging te voorkomen, wordt de machine in een stevige verpakking geleverd. De verpakking is zo veel mogelijk gemaakt van recyclebaar materiaal. Maak daarom gebruik van de mogelijkheid om de verpakking te recyclen.

Breng oude machines wanneer u ze vervangt naar uw plaatselijke Ferm-dealer. Daar zal de machine op milieu-vriendelijke wijze worden verwerkt.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

CONFORMITEITSVERKLARING (NL)

Wij verklaren dat dit product

voldoet aan de volgende

normen of normatieve documenten

EN50144-1, EN50144-2-17,

EN55014-1, EN55014-2

EN61000-3-2, EN61000-3-3

overeenkomstig de bepalingen in de richtlijnen

98/37EEC

73/23EEC

89/336EEC

vanaf 01-11-1999

GENEMUIDEN NL

G.M. Ensing

Quality department
