NÁVOD NA OBSLUHU PRM1021 Ferm

Ďakujeme Vám za zakúpenie výrobku firmy Ferm. Zakúpením ste získali jedinečný výrobok, ktorý dodáva jeden z hlavných európskych dodávateľov. Všetky výrobky, ktoré dodáva firma Ferm, sa vyrábajú podľa najvyšších výkonnostných a bezpečnostných štandardov. Súčasťou našej filozofie je takisto poskytovanie vynikajúceho zákazníckeho servisu, ktorý je zaistený našou komplexnou zárukou. Dúfame, že budete môcť využívať tento výrobok počas mnohých nasledujúcich rokov. Pre vašu vlastnú bezpečnosť a pre bezpečnosť druhých si pozorne prečítajte tieto pokyny skôr, ako toto zariadenie použijete. Pomôže vám jednoduchšie pochopiť váš produkt a predísť zbytočným rizikám. Uschovajte túto používateľskú príručku na bezpečnom mieste pre použitie v budúcnosti. Pokyny Horná frézka sa navrhla pre smerovanie dreva a drevených produktov. Na zariadení skontrolujte, či sa neuvoľnili diely a príslušenstvo pri poškodení počas prepravy. Obsah

Technické údaje Napätie 230-240 V~ Frekvencia 50 Hz Príkon 1200 W Rýchlosť pri nezaťažení 9.000 - 30.000/min Hĺbka rezania 50 mm Upínacia vložka 6 & 8 mm Hmotnosť 3.5 kg Lpa (akustický tlak) 86.5dB + 3 dB(A) Lwa (akustický výkon) 97.5dB + 3 dB(A) vibrácií 4.02 +1.5 m/s

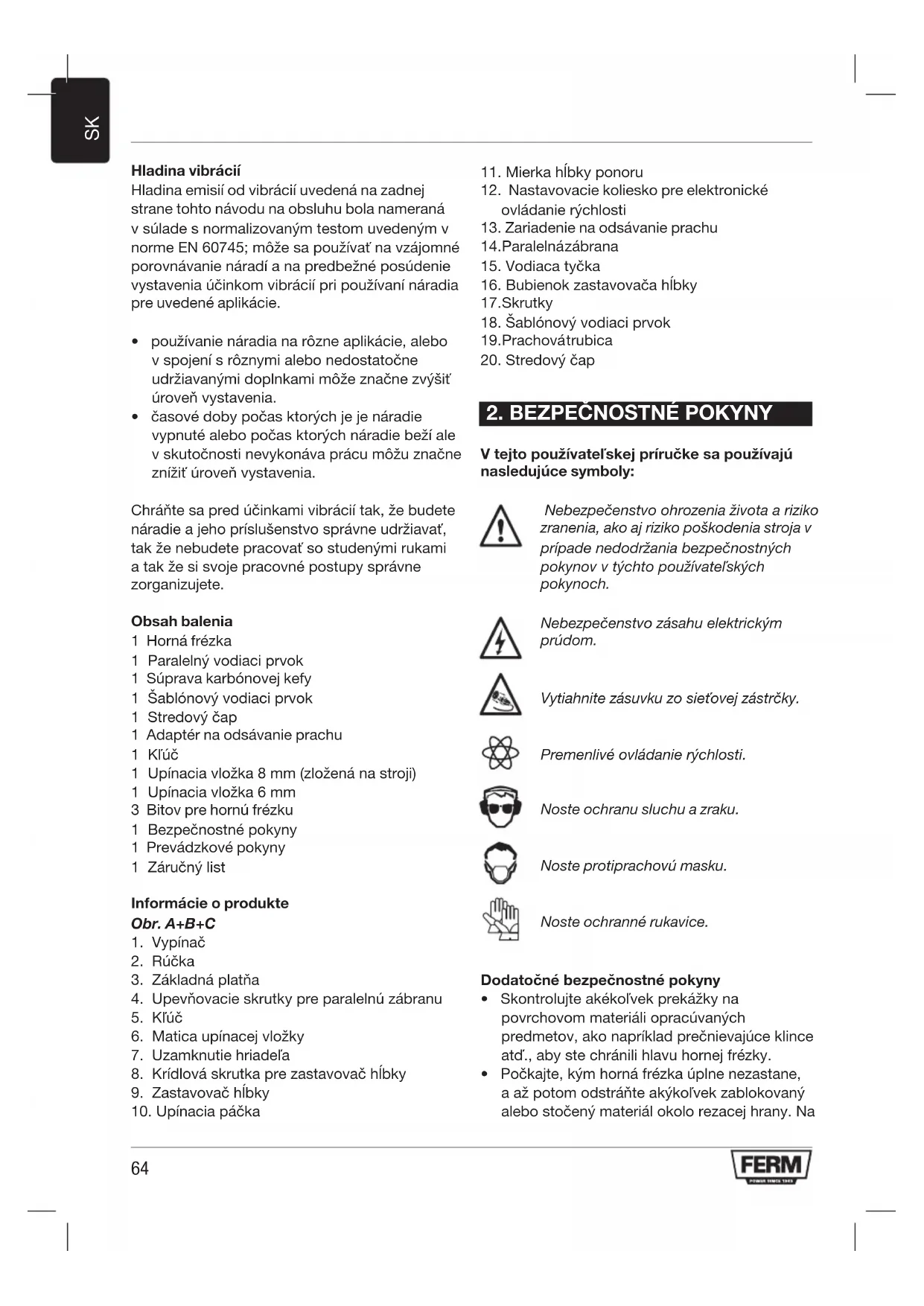

Hladina vibrácií Hladina emisií od vibrácií uvedená na zadnej strane tohto návodu na obsluhu bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 60745; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie.

• používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšiť úroveň vystavenia.

• časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížiť úroveň vystavenia. Chráňte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, tak že nebudete pracovať so studenými rukami a tak že si svoje pracovné postupy správne zorganizujete. Obsah balenia 1 Horná frézka 1 Paralelný vodiaci prvok 1 Súprava karbónovej kefy 1 Šablónový vodiaci prvok 1 Stredový čap 1 Adaptér na odsávanie prachu 1 Kľúč 1 Upínacia vložka 8 mm (zložená na stroji) 1 Upínacia vložka 6 mm 3 Bitov pre hornú frézku 1 Bezpečnostné pokyny 1 Prevádzkové pokyny 1 Záručný list Informácie o produkte Obr. A+B+C

4. Upevňovacie skrutky pre paralelnú zábranu

7. Uzamknutie hriadeľa

8. Krídlová skrutka pre zastavovač hĺbky

V tejto používateľskej príručke sa používajú nasledujúce symboly: Nebezpečenstvo ohrozenia života a riziko zranenia, ako aj riziko poškodenia stroja v prípade nedodržania bezpečnostných pokynov v týchto používateľských pokynoch. Nebezpečenstvo zásahu elektrickým prúdom. Vytiahnite zásuvku zo sieťovej zástrčky. Premenlivé ovládanie rýchlosti. Noste ochranu sluchu a zraku. Noste protiprachovú masku. Noste ochranné rukavice. Dodatočné bezpečnostné pokyny

• Skontrolujte akékoľvek prekážky na povrchovom materiáli opracúvaných predmetov, ako napríklad prečnievajúce klince atď., aby ste chránili hlavu hornej frézky.

• Počkajte, kým horná frézka úplne nezastane, a až potom odstráňte akýkoľvek zablokovaný alebo stočený materiál okolo rezacej hrany. Na65

túto činnosť použite dlhú paličku a nikdy nie svoj prst.

• Uchovajte ruky z dosahu smerujúceho povrchu.

• Okamžite vypnite nástroj, ak začne vytvárať akýkoľvek nezvyčajný zvuk alebo začne nadmerne vibrovať.

• Skontrolujte, či sú všetky diely zabezpečené, vybraté nástroje atď. skôr, ako začnete prevádzku. Vždy skontrolujte, či sieťové napájanie je v súlade s napätím na menovitom štítku. Vaše zariadenie má dvojitú izoláciu, preto sa nevyžaduje žiadne uzemnenie.

• Okamžite odhoďte stará káble alebo konektory potom, čo ich vymeníte za nové. Je nebezpečné zapojiť konektor voľného kábla do sieťovej zásuvky.

• Používajte len schválený predlžovací kábel, ktorý je vhodný pre vstup napájania zariadenia. Minimálna veľkosť vodiča je 1,5 mm2. Keď používate kábel navinutý na cievke, cievku vždy úplne odviňte. Pred upevnením príslušenstva vždy odpojte nástroj. Pred výmenou rezného disku počkajte, kým sa zariadenie úplne nezastaví a rezný disk sa neschladí.

Výber bitu hornej frézky V závislosti od spracovania a použitia sú dostupné bity hornej frézky s rôznymi dizajnmi a rôznej kvality: Bity hornej frézky vyrobené z vysokorýchlostnej ocele (HSS) sú vhodné na prácu s mäkkými materiálmi, napr. mäkkým drevom a plastmi. Bity hornej frézky s karbidovou špičkou (HM) sú obzvlášť vhodné pre tvrdé a drsné materiály, napr. tvrdé drevo a hliník. Montáž a demontovanie rezných diskov Obr. E Používajte len rezné disky s priemerom hriadeľa, ktorý je v súlade s veľkosťou upínacej vložky. Používajte len rezné disky, ktoré sú vhodné pre maximálnu rýchlosť zariadenia. Priemer rezného disku by nemal prekračovať maximálny priemer (pozrite “Technické údaje”). Nikdy nedoťahujte maticu upínacej vložky, ak v upínacej vložke nie je žiadny bit hornej frézky; upínacia vložka by sa mohla poškodiť.

• Stlačte uzamknutie hriadeľa (7) a otočte maticu upínacej vložky (6), kým nezapadne do uzamknutia. Počas tohto postupu drže uzamknutie hriadeľa zatlačené.

• Pomocou kľúča otvorte maticu upínacej vložky.

• Do upínacej vložky vložte hriadeľ rezného disku (5).

• Dotiahnite maticu upínacej vložky, aby sa správne uzamkol rezný disk.

• Otvorte maticu upínacej vložky, keď budete chcieť vymeniť rezný disk. Nastavenie pravítka paralelnej zábrany Paralelná zábrana je užitočným nástrojom pri presnom vedení pri pevnej vzdialenosti od okraja opracúvaného predmetu.

• Do nástroja vložte požadovaný rezný disk.

• Posuňte paralelný vodiaci prvok s vodiacimi tyčami do základnej platne a dotiahnite pri požadovanom rozsahu s krídlovými skrutkami. Upevnenie šablónového vodiaceho prvku Obr. C Šablónový vodiaci prvok je šikovnou pomôckou pre rezanie vzoru.

• Upevnite šablónový vodiaci prvok (18) na základňu hornej frézky (3) pomocou skrutiek (17). Upevnenie adaptéra pre odsávanie prachu Obr. B+D Na odsávanie prachu použite prachový adaptér. V prípade, že adaptér nie je namontovaný na stroji, postupujte podľa týchto pokynov:

• Umiestnite hadicu vysávača do prachovej trubice (19). Výstup stroja uchovajte za strojom na uchovanie dobrého výhľadu na opracúvaný predmet.

• Aby ste zapli nástroj, stlačte a podržte spínač zapnutia/vypnutia (1).

• Ak pustíte spínač zapnutia/vypnutia (1), nástroj sa vypne.

• Neodkladajte stroj, keď je motor stále spustený. Stroj nedávajte na prašný povrch. Čiastočky prachu môžu preniknúť do mechanizmu. Tipy pre používanie

• Po zapnutí zariadenia sa uistite, že zariadenie dosiahne plnú rýchlosť skôr, ako ho použijete na opracúvaný predmet.

• Uchyťte opracúvaný predmet a uistite sa, že opracúvaný predmet sa nemôže vyšmyknúť spopod stroja počas rezania.

• Pevne chyťte zariadenie a pohybujte ním rovnomerne po opracúvanom predmete. Netlačte na zariadenie.

• Používajte len rezné disky, ktoré nevykazujú žiadne známky opotrebovania. Opotrebované rezné disky majú negatívny vplyv na efektívnosť zariadenia.

• Vždy zariadenie najskôr vypnite skôr, ako vytiahnete zástrčku zo sieťovej zásuvky. Predvoľba rýchlosti Požadovanú rýchlosť môžete predvoliť pomocou ručného kolieska. Rýchlosť otáčania môžete nastaviť tiež počas prevádzky.

1 - 2 = nízka rýchlosť

3 - 4 = stredná rýchlosť

5 = vysoká rýchlosť Max = maximálna rýchlosť Požadovaná rýchlosť závisí od materiálu a môže sa určiť praktickým testovaním. Okrem toho bity hornej frézky s veľkým priemerom potrebujú nižšiu rýchlosť otáčania. Materiál Priemer bit hornej frézky Rozsahy rýchlosti Tvrdé drevo >20 mm 1 - 2

<10 mm 5 - max Hliník >15 mm 1 <15 mm 1 - 2 Plasty >15 mm 1 - 2 <15 mm 2 - 3 Po dlhšej práci pri nízkej rýchlosti nechajte zariadenie schladiť tak, že ho niekoľko minút pustíte pri vysokej rýchlosti bez zaťaženia. Nastavenie výšky stĺpika hornej frézky Obr. B Upínacia páčka (10) sa používa na nastavenie maximálnej výšky hornej frézky. Hĺbka ponoru je potom pevne stanovená. Toto je zvyčajne potrebné, keď používate nástroj na špeciálnom stroji pre hornú frézku. Uistite sa, že stĺpik hornej frézky nie je uzamknutý. Hornú frézku môžete pritlačiť nadol oproti sile pružiny. Uzamknite stĺpik hornej frézky pomocou upínacej páčky. Horná frézka je teraz uzamknutá a už sa nevráti do svojej pôvodnej polohy. Nastavenie hĺbky frézovania

• Stroj postavte na obrobok.

• Uvoľnite krídlovú skrutku (8) a upínaciu rukoväť (10).

• Hĺbkový doraz (9) nastaviť pomocou stupnice na požadovanú hĺbku frézovania a zafixovať pomocou krídlovej skrutky (8). Nastavenie pomocou bubienkového zastavovača hĺbky Bubienkový zastavovač hĺbky vám umožňuje rýchlo vybrať medzi šesť rôznymi hĺbkami rezania. Tieto sa tiež určia nastavením zastavovača hĺbky (9). Pre väčšie hĺbky dráhy sa odporúča, aby ste vykonali viacero opakovaných rezov pri nižších zárezných hĺbkach.67

• Zaistite tyč vodiacej bariéry khornej frézke vpožadovanej dĺžke tak, že otočíte upevňovaciu skrutku (4) vsmere otáčania hodinových ručičiek.

Uistite sa, že zariadenie nie je pod prúdom, keď vykonávate údržbu na motore. Zariadenia sa navrhli tak, aby sa dlhodobo používali pri minimálnej údržbe. Nepretržitá uspokojivá prevádzka závisí od správnej starostlivosti o zariadenie a od pravidelného čistenia. Čistenie Pravidelne čistite puzdro zariadenia jemnou handričkou, pokiaľ je to možné po každom použití. Vetracie otvory udržujte čisté od prachu a špiny. Ak sa špina nedá zmyť, použite jemnú handričku navlhčenú vodou s mydlom. Nikdy nepoužívajte rozpúšťadlá, ako napríklad benzín, alkohol, amoniakovú vodu atď. Tieto rozpúšťadlá môžu poškodiť plastové diely. Riešenie problémov Na nasledujúcej strane nájdete niekoľko možných príčin a riešení pre možné zlyhanie. 1 Prevádzkový spínač je zapnutý, ale motor nefunguje

• Sú opotrebované karbónové kefy

• Vymeňte karbónové kefy

• Je prerušený elektrický okruh

• Nechajte opraviť elektrický okruh

• Sú uvoľnené káble v sieťovej zástrčke alebo v zásuvke

• Nechajte skontrolovať alebo opraviť zásuvku a zástrčku

• Nechajte opraviť spínač 2 Horná frézka funguje pomaly

• Premenlivá rýchlosť je nastavená na nízku

• Zvýšte premenlivú rýchlosť

• Znížte prítlak na hornú frézku 3 Nadmerné vibrácie

• Ohnutý hriadeľ rezného disku

• Vymeňte rezný disk Poruchy Ak by sa vyskytla porucha, napr. po opotrebovaní dielu, kontaktujte adresu na záručnom liste. V dodávke nájdete rozložené zobrazenie dielov, ktoré môžete objednať. ŽIVOTNÉ PROSTREDIE Aby sa predišlo v poškodení stroja počas prepravy, dodáva sa v pevnom balení. Väčšina materiálov balenia sa dá recyklovať. Zoberte tieto materiály do príslušných recyklačných stredísk. Chybné a/alebo zahodené elektrické alebo elektronické zariadenie sa musí zbierať na príslušných recyklačných miestach. ZÁRUKA Záručné podmienky môžete nájsť na samostatne priloženom záručnom liste. Výrobok a návod na obsluhu podliehajú zmenám. Technické údaje sa môžu zmeniť bez predchádzajúceho upozornenia.68
