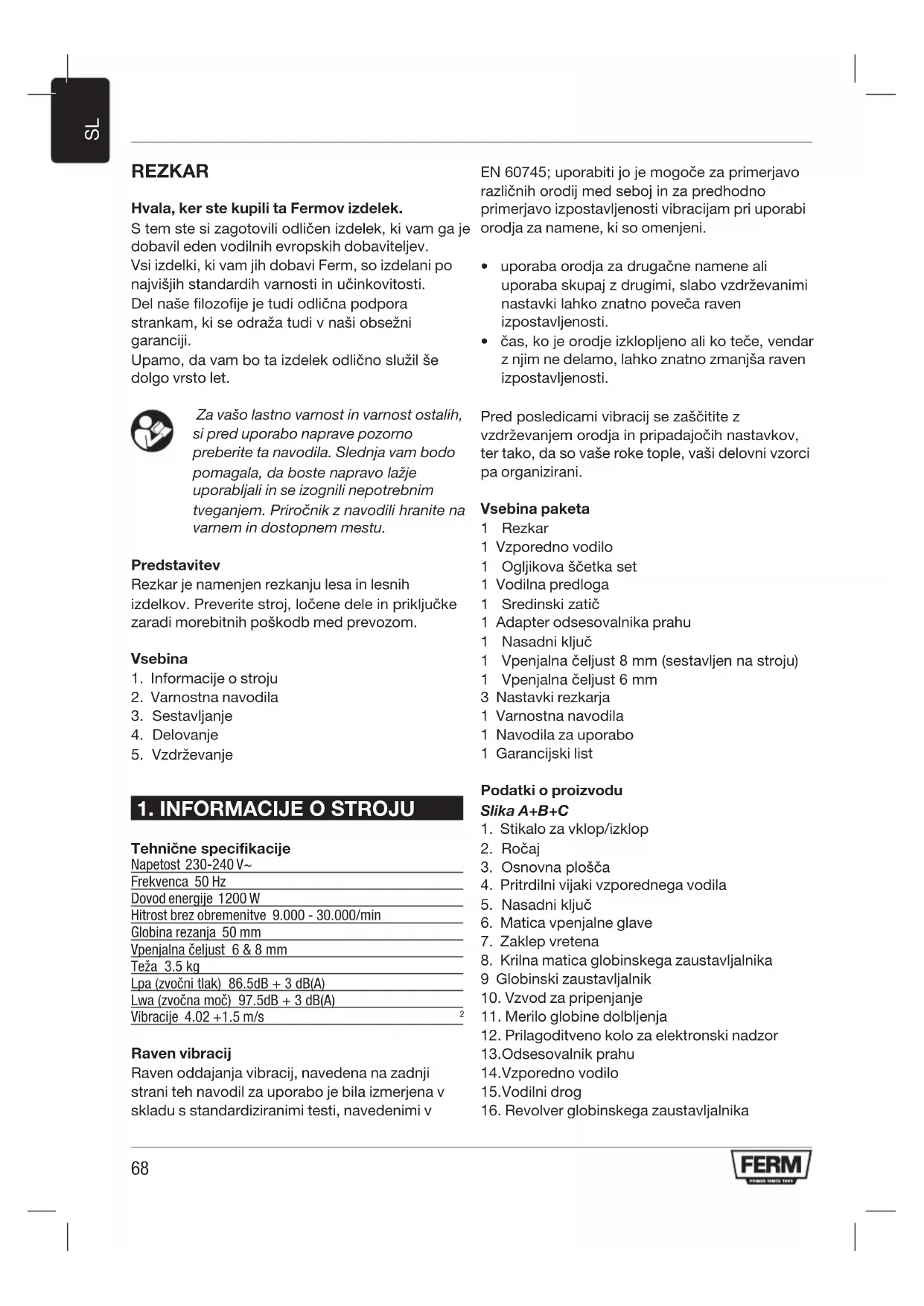

Predstavitev

Rezkar je namenjen rezkanju lesa in lesnih izdelkov. Preverite stroj, locene dele in prikljucke zaradi morebitnih poskodb med prevozom.

Vsebina

1. Informacije o stroju
2. Varnostna navodila
3. Sestavljanje
4. Delovanje
5. Vzdrževanje

1. INFORMACije O STROJU

Tehnične specifikacije

Napetost 230-240 V~

Frekvenca 50Hz

Dovod energije 1200 W

Hitrost brez obremenite 9.000 - 30.000/min

Globina rezanja 50 mm

Vpenjalna celjust 6 & 8 mm

Teza 3.5 kg

Lpa (zvočni tlak) 86.5dB + 3 dB(A)

Lwa (zvočna moč) 97.5dB + 3 dB(A)

Vibracije 4.02 + 1.5m / s

Raven vibracij

Raven oddajanja vibracij, navedena na zadnji strani teh navodil za uporabo je bila izmerjena v skladu s standardizirani imi testi, navedenimi v

EN 60745; uporabiti jo je mogoce za primerjavo razlicnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni.

• uporaba orodja za drugacne namene ali uporaba skupaj z drugimi, slabo vzdhrzevanimi nastavki lahko znatno poveca raven izpostavljenosti.
• cas, ko je orodje izklopljeno ali ko tece, vendar z njim ne delamo, lahko znatno zmanja raven izpostavljenosti.

Pred posledicami vibracij se zašcitite z
vzdrževanjem orodja in pripadajocih nastavkov,
ter takto, da so vaše roke tople, vaši delovni vzorci
pa organizirani.

Vsebina paketa

1 Rezkar
1 Vzporedno vodilo
1 Ogljikova šcetka set
1 Vodilna predloga
1 Sredinski zatič
1 Adapter odsesovalnika prahu
1 Nasadni ključ
1 Vpenjalna celjust 8 mm (sestavljen na stroju)
1 Vpenjalna celjust 6 mm
3 Nastavki rezkarja
1 Varnostna navodila
1 Navodila za uporabo
1 Garancijski list

Podatki o proizvodu

Sika A + B + C

1. Stikalo za vklop/izklop
2. Ročaj
   3.Osnovna plošča
3. Pritrdilni vijaki vzporedega vodila
4. Nasadni kliquc
5. Matica vpenjalne glave
6. Zaklep vretena
7. Krilna matica globinskega zaustavljalnika
   9 Globinski zaustavljalinik
8. Vzvod za pripenjanje
9. Merilo globine dolbljenja
10. Prilagoditveno kolo za elektronski nadzor
    13.Odsesovalnik prahu
    14.Vzporedno vodilo
    15.Vodilni drog
11. Revolver globinskega zaustavljalnika

17.Vijaki
18.Vodilnapredloga
19.CevodsesovanInika
20. Sredinski zatic

2. VARNOSTNA NAVODILA

V teh navodilih za uporabo so uporabljeni sledeči symboli:

V primeru neupostevanja teh varnostnih navodil in navodil za uporabo obstaja ziviljenjska nevarost in nevarost osebnih ter materialnih poskodb.

Nevarnost elektricega udara.

Odstranite vtikač iz vtichnice.

Krmiljenje spremenljive hitrosti.

Nosite varovalno opremo za ušesa in oči.

Nosite protiprašno masko.

Nosite zašćiten rokavice.

Dodatna varnostna navodila

Prosimo, da obdelovance preverite gledemorebitnih tujkov na povrsini, kot si izstopajoci zeblji, itd. ter tako zašcitite glavo rezkarja.
Pred odstranjevanjem navitih ostruzkov počakajte, da se rezkar popolnama zaustavi. Za odstranjevanje uporabite daljso palico.
Prosimo, da imate dlani proč od vrtečih se delov.
- Ce zaznate neobiciajen zvok delovanja oziroma prekomerne vibracije, stroj takoj ugasnite.
Prosimo, da pred obratovanjem preverite, ce so vsi deli dobro pritrjeni orodja pa odstranjena.

Vedno preverite, da elektricno napajanje ustreza napetosti na registriski tablici stroja.

Stroj je dvojno izoliran, zato ga ni treba dodatno ozemljiti.

• Stare kable in vtikače takoj po zamenjavi z novimi odvrzite v smeti. Vstavljanje odsluženega vtikača ali kabla v zidno vticnico je zelo nevarno.
• Uporablajte le odobrene podaljske, ki ustrezajo lastnostim za napajanje vasega stroja. Minimalni premer kabla je 1,5 mm2. Ko uporabljate podaljsek na vretenu, slednjega vedno popolnama odvijte.

Pri sestavljanju naj bo orodje vedno odklopljeno z napajanja.

Pred menjavo rezalnika preverite, da se je slednji popolnama zaustvil in ohladil.

3. SESTAVLJANJE

Izbira nastavkov rezkarja

Glede na delo, ki ga boste upravljali, imate na voljo širok izbor nastavkov razlicnih oblik ter kakovosti:

Nastavki rezkarja iz visoko-hitrostega jegla (HSS) so primerni za delo z mehkimi materiali, npr. mehak les in plastika.

Nastavki z vidia konico (HM) so praviloma primerni za trde in abrazivne materiale, kot sta trd les in aluminij.

Montaza in odstranjevanje rezalnikov Slika E

Uporabljajte le razalnike, katerih dimenzije ustrezajo velikosti vpenjalne glave. Pazite tudina dovoljene hitrosti vrtenja. premer rezalnika nikoli ne sme presegati največjega dovoljenega premera (oglejte si 'Tehnicne informacije').

Nikoli ne privijte matice vpenjalne celjusti, ce v njej ni vstavljenega nastavka; pri tem bi slednjo lahko poskodovali.

• Pritisnite zaklep vretena (7) in obrinite matico vpenjalne celjusti (6) da sede v lezišće. Med postopkom raj bo zaklep vretena pritisnjen.
  S pomojo napenjalnika odvijte matico vpenjalne celjusti.
  Vstavite gred rezalinika v vpenjalno celjust (5).
• privijte matico vpenjalne celjusti in zagotovite pravilno vpetje rezalnika.
• pri menjavi rezalnika, odvijte matico vpenjalne celjusti.

Nastavljanje ravnila vzporednega vodila

Vzporedno vodilo je uporabno orodje za natančno rezkanje na fiksni razdalji od robu obdelovanca.

Vstavite zeeleni rezalnik v orodje.
- Pomaknite vzporedno vodilo skupaj z drogovi na osnovno plošco ter ga privijte kot je predpisano. mera s krilnimi maticami.

Montaža vodilne predloge

Slika C

Vodilna predloga je priročno orodje za rezanje.

Montirajte vodilno predlogo (18) na osnovo rezkarja (3) z vijaki (17).

Montaza adapterja odsesovalnika prahu Sliki B+D

Odsesovalnik uporabite za odsesavanje prahu. Če na stroju ni nameščenegа ustreznegа adapterja, sledite naslednja navodila.

• Adpater odsesovalnika (13) montirajte z vijakii (17) na rezalnik (3).
• Drugi konec cevi vstavite v cev podlacnegasaalnika (19).

Odsesavanje uredite takto, da boste imeli dober pregled nad obdelovancem.

Stroja ne odlagajte na prasnate povrsine. Delci prahu bi lahko vstopili v notranjost.

Nasveti za uporabo

• Po vklopu stroja počakajte, da se slednji začne vrteti s polno hitrostjo in ga šele nato priblžajte obdelovancu.
• Obdelovanec dobro pripnite in se prepricajte da med rezanjem ne more odpasti.
  Stroj temeljito primite in ga enakomerno pomaknite proti obdelovancu. Ne uporabljate prekomerne sile.
• Uporabljajte le rezalnika, ki ne kazejo nobenih znakov obrabe. Obrabljeni rezalniki negativno vplivajo na učinkovitost delovanja stroja.
• Vedno najprejugasnite strojinsele nato odstranite vtikac iz vticnice.

Predizbira hitrosti

Ustrezno hitrost lahko nastavite v vrtilnim kolescem. Hitrost vrtenja lahko prilagajate tudimed delovanjem.

1-2=nizkahitrost

3-4=srednja hitrost

5 = visoka hitrost

Max = maksimalna hitrost

Hitrost obratovanja je odvisna od vrste materiala in jo lahko dolocite s testiranjem. Dodatno pa nastavki večjega premera delujejo z nižjo hitrostjo.

Materiala Hitrostne stopnje glede na premer	Nastavek rezkarja
Trd les >20 mm 1 - 2
10 - 20 mm 3 - 4
<10 mm 5 - max
Mehak les >20 mm 1 - 3
10 - 20 mm 3 - 5
<10 mm 5 - max
Aluminij >15 mm 1
<15 mm 1 - 2
Plastika >15 mm 1 - 2
<15 mm 2 - 3

Po daljsem obdobju delovanja z nizko hitrostjo naj se stroj ohladi, takao da ga nekaj minut pustite delovati z visoko hitrostjo in brez obremenitve.

4. DELOVANJE

• Za vklop orodja pritisnite in zadržite stikalo za vklop/izklop (1).
• Ce sprostite stikalo za vklop/izklop (1), se bo orodje izklopilo.
• Ne odlagajte orodja,Če motor Še vedno deluje.

Nastavitev višine rezkanja

Sika B

Vzvod za pripenjanje (10) lahko uporabite za nastavitev maksimalne visine rezkanja. Globina dolbljenja je pri tem fiksna. To je obicajno zahevano pri uporabi orodja s posebno rezkalno mizo. Prepričaje se, da stolp rezkarja ni zaklenjen. Rezkar potiskate navzdol s pomocjo vzmetnega mehanizma. Stolp rezkarja lahko zaklenete z vzvodom. Tako nastavljen rezkar se ne bo več vračal v privotni položaj.

Nastavitev globine rezkanja

Stroj postavite na obdelovanec.
- Odvijte krilni vijak (8) in sprostite vpenjalni ročaj (10).
Stroj počasi premikajte navzdol, dokler se rezkalni nož ne dotakne obdelovanca.
- Pritrdite vpenjalni ročaj (10).
- S pomocjo skale nastavite globinski prislon (9) na zeeleno globino rezkanja in fiksirajte s krilnim vijakom (8).
- Nastavitev preizkusite s pomočjo poskusnega rezkanja na odpadnem kosu.

Nastavljanje z uporabo revolverskega globinskega zaustavljalnika

Revolverski globinski zaustavljalinik vam omogoca, da lahko hitro izbirate med razlicnimi globinami rezanja. Te lahko dolocite tudi z nastavitvijo globinskega zaustavljalinika (9). Pri globljem dolbljenju priporočamo, da napravite nekaj postopnih globinskih rezov.

• Želeno globino rezanja nastavite s pritiskom revolverskega omejevalnika globine navzdol in obracanjem revolverskega omejevalnika globine (16).

Uporaba sredinskega zatica Sika G

• Za uporabo sredinskega zatica vstavite en vodilni drog (15) s sredinskim zaticem (20), ki je namescen v luknje na obeh straneh osnovne plošće usmerjevalnika.
  Vodilno zašcito droga zavarujte na usmerjevalniku na zahevani dolžini z obracanjem prisrdilnega vijaka (4) v smeri gibanja urinega kazalca.

5.VZDRZEVANJE

Pri vzdhrzevalnih delih na motorju se najprej prepričaje, da je stroj odklopljen z vira napajanja.

Ti stroji so izdelani takto, da omogoča dolgotrajno obratovanje z malo vzdřevanja. Stalna in zadovoljna uporaba je odvisna od pravilne skrbi in rednega cisćenja stroja.

Cischenje

Redno Čistite okrove orodja z mehko krpo,
najbolje po vsaki uporabi. Zagotovite, da bodoprezracevalne reze proste prahu in umazanje.
Če slednja noce izpasti, uporabite mehko krpo,
navlaženo z vodno milnico.

Nikoli ne uporabljaje raztopin kot so bencin, alkohol, vodna raztopina amoniaka, itd. Slednje Iahko poškodujejo plastične dele.

Odpravljanenapak

Na naslednji strani si lahko ogledate nekaj potencialnih vzrokov in rešitev za odpravo okvar.

1 Stikalo je vklopljeno, motor pa ne deluje

• Ogljikove šćetke so obrjene
  Zamenjajte ogljikove sctetke
• Elektrichi krogotok je prekinjen
• Servisirajte elektrichi krogotok
• Elektricni kabli so slabo pritrjeni v vtikač in vtčnico
  Servisirajte in preverite vtichnico in vtikač
• Stikalo je v okvari
  -Servisirajtestikalo

2 Rezkar se vrti poças

• Nastavitev spremenljive hitrosti je nizka
• Povečajte spremenljivo hitrost
• Motor je preobremenjen
  Zmanjsajte silo na rezkar

3 Rezkar ima premočne vibracije

Otopelrezalnik
Zamenjaterezalnik

Motnje

Če pride do napake, npr. po nošenju dela, obvestite naslov servisne službe, ki je napisan na garancijski kartici. V prilogi si lahko ogledate tudi

prikaz razstavljenega stroja s predstavitvijo delov, ki jih lahko narocite.

OKOLJE

Za preprecevanje poškodb stroja med transportom, je slednji zapakiran v Čvresto embalazo. Večino embalžnega materiala lahko reciklrateOdnesite vse te materiale na ustrezna mesta za reciklazo.

Neizpravno in/ali odsluzeno elektricno in elektronsko opremo je potrebno odlagatina predpisana zbiralna mesta za reciklazo.

GARANTIE

Ta izdelek in ta navodila se lahko spremenijo. Specifikacja se lahko spremenijo brez opozorila.
