MODE D'EMPLOI PRM1021 Ferm

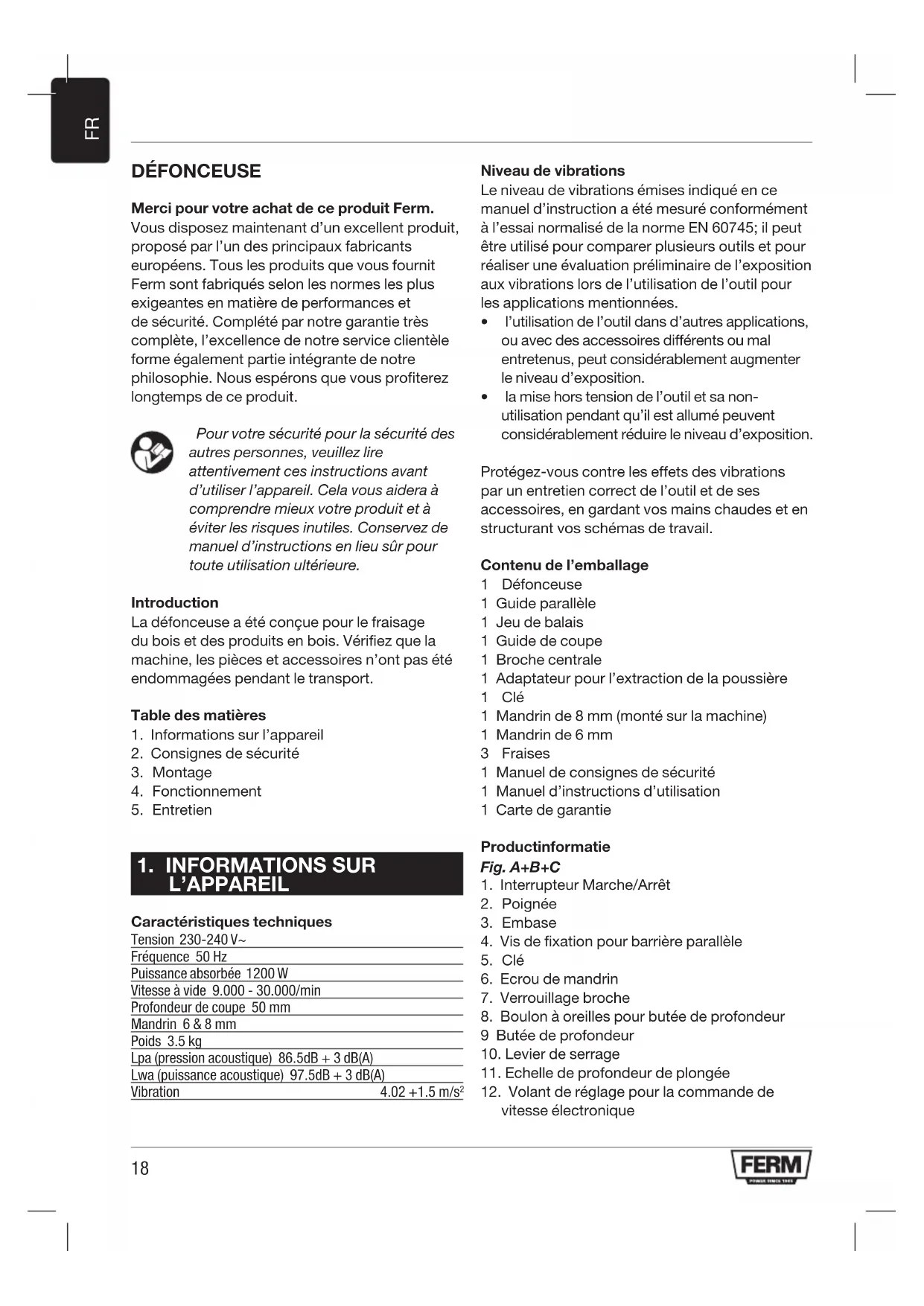

DÉFONCEUSE Merci pour votre achat de ce produit Ferm. Vous disposez maintenant d’un excellent produit, proposé par l’un des principaux fabricants européens. Tous les produits que vous fournit Ferm sont fabriqués selon les normes les plus exigeantes en matière de performances et de sécurité. Complété par notre garantie très complète, l’excellence de notre service clientèle forme également partie intégrante de notre philosophie. Nous espérons que vous profiterez longtemps de ce produit. Pour votre sécurité pour la sécurité des autres personnes, veuillez lire attentivement ces instructions avant d’utiliser l’appareil. Cela vous aidera à comprendre mieux votre produit et à éviter les risques inutiles. Conservez de manuel d’instructions en lieu sûr pour toute utilisation ultérieure. Introduction La défonceuse a été conçue pour le fraisage du bois et des produits en bois. Vérifiez que la machine, les pièces et accessoires n’ont pas été endommagées pendant le transport. Table des matières

1. Informations sur l’appareil

2. Consignes de sécurité

L’APPAREIL Caractéristiques techniques Tension 230-240 V~ Fréquence 50 Hz Puissance absorbée 1200 W Vitesse à vide 9.000 - 30.000/min Profondeur de coupe 50 mm Mandrin 6 & 8 mm Poids 3.5 kg Lpa (pression acoustique) 86.5dB + 3 dB(A) Lwa (puissance acoustique) 97.5dB + 3 dB(A) Vibration 4.02 +1.5 m/s

Niveau de vibrations Le niveau de vibrations émises indiqué en ce manuel d’instruction a été mesuré conformément à l’essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l’exposition aux vibrations lors de l’utilisation de l’outil pour les applications mentionnées.

• l’utilisation de l’outil dans d’autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d’exposition.

• la mise hors tension de l’outil et sa non- utilisation pendant qu’il est allumé peuvent considérablement réduire le niveau d’exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l’outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail. Contenu de l’emballage 1 Défonceuse 1 Guide parallèle 1 Jeu de balais 1 Guide de coupe 1 Broche centrale 1 Adaptateur pour l’extraction de la poussière 1 Clé 1 Mandrin de 8 mm (monté sur la machine) 1 Mandrin de 6 mm 3 Fraises 1 Manuel de consignes de sécurité 1 Manuel d’instructions d’utilisation 1 Carte de garantie Productinformatie Fig. A+B+C

1. Interrupteur Marche/Arrêt

4. Vis de fixation pour barrière parallèle

8. Boulon à oreilles pour butée de profondeur

9 Butée de profondeur

10. Levier de serrage

11. Echelle de profondeur de plongée

12. Volant de réglage pour la commande de

vitesse électronique19

13. Equipement d’extraction de poussière

14. Barrière parallèle

16. Butée de profondeur rotative

19. Tuyau à poussière

Les symboles suivants sont utilisés dans ce mode d’emploi: Danger de mort et risque de blessures, ainsi que risque de dégâts à la machine en cas de non respect des instructions de sécurité contenues dans ce manuel d’instructions. Danger de choc électrique. Retirer la fiche de la prise de courant. Commande de vitesse variable. Port de protections oculaires et auditives. Port d’un masque antipoussières. Port de gants de protection. Instructions de sécurité supplémentaires

• Vérifiez que les pièces à usiner ne présentent aucune obstruction sur la surface du matériau (clous qui dépassent, etc.) afin de protéger la tête de la défonceuse.

• Attendez que la défonceuse soit complètement arrêtée avant de retirer tout matériau coincé ou fraisé autour de la lame. Utilisez une baguette longue pour cela et n’utilisez jamais vos doigts.

• Tenez vos mains éloignées de la surface de fraisage.

• Arrêtez immédiatement l’outil s’il commence à émettre un bruit inhabituel ou à vibrer de manière excessive.

• Vérifiez que toutes les pièces sont sûres, que les outils sont retirés, etc. avant le début de l’opération. Vérifiez toujours que l’alimentation électrique correspond à la tension indiquée sur la plaque signalétique. Votre machine possède une double isolation qui rend superflu le branchement à la terre.

• Jetez sans délai tous câbles ou prises après qu’ils aient été remplacés par des neufs. Il est dangereux d’insérer la prise d’un câble démonté dans une prise électrique.

• N’utilisez que des rallonges approuvées appropriées par rapport à la puissance absorbée de la machine. La taille minimum du conducteur est de 1.5 mm2. Si vous utilisez un câble enroulé, déroulez-le toujours complètement. Débranchez toujours votre outil avant d’y monter un accessoire. Attendez que la machine soit complètement arrêtée et que la lame se soit refroidie avant de remplacer la lame.

Sélection de la fraise Différents modèles de fraises ayant différentes qualités sont disponibles en fonction du traitement et de l’application : Les fraises en acier haute vitesse (HSS) sont adaptées pour le travail des matériaux tendres (bois tendre et plastique, par exemple). Les fraises à pointe de carbure (HM) sont particulièrement adaptées aux matériaux durs et abrasifs (bois dur et aluminium, par exemple). Montage et inversion des lames Fig. E N’utilisez que des lames ayant un diamètre d’axe correspondant à la taille du mandrin. N’utilisez que des lames qui sont appropriés à la vitesse20

maximum de la machine. Le diamètre des lames ne doit pas dépasser la diamètre maximum (voir Spécifications techniques). Ne serrez jamais l’écrou du mandrin s’il n’y a pas de fraise dans le mandrin; le mandrin pourrait être endommagé.

• Appuyez sur le verrouillage de la broche (7) et tournez l’écrou du mandrin (6) jusqu’à ce qu’il s’engage dans le verrouillage. Tenez le verrouillage de la broche enfoncé pendant cette opération.

• Ouvrez l’écrou du mandrin à l’aide de la clé.

• Placez l’axe de la lame dans le mandrin (5).

• Serrez l’écrou du mandrin afin que la lame soit correctement verrouillée.

• Ouvrez l’écrou du mandrin lorsque vous voulez remplacer une lame. Réglage de la règle de barrière parallèle La barrière parallèle est un outil utile pour le fraisage de précision à une distance fixe du bord de la pièce à usiner.

• Placez la lame désirée dans l’outil.

• Faites glisser le guide parallèle avec les tiges de guidage dans l’embase et serrez à la mesure voulue avec les boulons à oreilles. Montage du guide de coupe Fig. C Le guide de coupe est une aide pratique pour la découpe d’un motif.

• Montez le guide de coupe (18) sur l’embase de la défonceuse (3) à l’aide des vis (17). Montage de l’adaptateur pour l’extraction de la poussière Fig. B+D Utilisez l’adaptateur à poussière pour l’extraction de la poussière. Si l’adaptateur n’est pas monté sur la machine, suivez ces instructions:

• Montez l’adaptateur à poussière (13) avec les vis (17) sur la semelle de la lame (3).

• Placez le tuyau de votre aspirateur sur le tuyau à poussière (19). Tenez la sortie de la machine derrière la machine pour avoir une bonne vision de la pièce à usiner.

L’interrupteur Marche/Arrêt

• Pour allumer l’outil, appuyez et tenez enfoncé l’interrupteur marche/arrêt (1).

• Si vous relâchez l’interrupteur marche/arrêt (1), l’outil s’arrêtera.

• Ne posez pas la machine si le moteur est encore en marche. Ne placez pas la machine sur une surface poussiéreuse. Les particules de poussières pourraient entrer dans le mécanisme. Conseils d’utilisation

• Après avoir mis à la machine en marche, assurez-vous qu’elle a atteint la vitesse maximum avant de l’utiliser sur la pièce à usiner.

• Serrer la pièce à usiner et assurez-vous qu’elle ne peut pas glisser sous la machine pendant les activités de découpe.

• Tenez la machine fermement et déplacez-la de façon régulière sur la pièce à usiner. Ne forcez pas la machine.

• N’utilisez que des lames qui ne présentent aucun signe d’usure. Les lames usées ont un effet négatif sur l’efficacité de la machine.

• Arrêtez toujours la machine avant de la débrancher de la prise secteur. Présélection de la vitesse La vitesse requise peut être présélectionnée avec la molette. Pendant le fonctionnement, la vitesse de rotation peut également être ajustée.

1 - 2 = vitesse basse

3 - 4 = vitesse moyenne

5 = vitesse élevée Max = vitesse maximum La vitesse requise dépend du matériau et peut être déterminée par l’essai pratique. De plus, les fraises ayant un diamètre plus important ont besoin d’une vitesse de rotation inférieure. Matériau Diamètre fraise Plage de vitesse Bois dur >20 mm 1 - 2

Aluminium >15 mm 1 <15 mm 1 - 2 Plastique >15 mm 1 - 2 <15 mm 2 - 3 Après de longues périodes de travail à vitesse basse, laissez la machine refroidir pendant quelques minutes à vitesse élevée et à vide. Réglage de hauteur de la colonne de la défonceuse Fig. B Le levier de serrage (10) est utilisée pour régler la hauteur maximum de la défonceuse. La profondeur de plongée est ensuite fixe. Cela est habituellement nécessaire lors de l’utilisation de l’outil sur une table de fraisage spéciale. Assurez- vous que la colonne de la défonceuse n’est pas verrouillée. La défonceuse peut être enfoncée contre la force du ressort. Verrouillez la colonne de la défonceuse à l’aide du levier de serrage. La défonceuse est à présent verrouillée et elle ne reviendra plus dans sa position d’origine. Réglage de la profondeur de fraisage

• Mettez la machine sur la pièce à usiner.

• Desserrez la vis à oreille (8) et la poignée de serrage (10).

• Déplacez lentement la machine vers le bas jusqu’à ce que la fraise touche la pièce à usiner.

• Serrez à fond la poignée de serrage (10).

• Réglez la butée de profondeur (9) à l’aide de l’échelle à la profondeur de fraisage désirée et fixez-la avec la vis à oreilles (8).

• Essayez le réglage en effectuant un fraisage d’essai sur un rebut. Réglage à l’aide de la butée de profondeur rotative La butée de profondeur rotative vous permet de choisir rapidement entre six profondeurs de coupe différentes. Elles sont également déterminées par le réglage de la butée de profondeur (9). Pour des profondeurs de fraisage plus importantes, il est recommandé d’effectuer plusieurs coupes répétitives avec un taux d’extraction inférieur.

• Réglez la profondeur de coupe nécessaire en enfonçant la butée de profondeur revolver vers le bas et en la faisant pivoter (16). Utiliser la broche centrale Fig. G

• Pour utiliser la broche centrale, insérez une des tiges de guidage (15) avec la broche centrale (20) fixée dans les trous, d’un côté ou de l’autre de la plaque de fond de ka toupie.

• Sécurisez la tige de guidage à la toupie à la longueur voulue en tournant la vis de fixation (4) dans le sens des aiguilles d’une montre.

Assurez-vous que la machine est débranchée avant d’intervenir sur le moteur. Les machines ont été conçues pour fonctionner un maximum de temps avec un minimum d’entretien. Le fonctionnement satisfaisant de la machine dépend des soins et du nettoyage réguliers qui lui sont apportés. Nettoyage Nettoyez régulièrement le corps de la machine avec un chiffon doux et de préférence après chaque utilisation. Maintenez les fentes d’aération exemptes de particules ou de saletés. Si les saletés ne partent pas, utilisez un chiffon doux humidifié avec une eau savonneuse. N’utilisez jamais de solvants tels que l’essence, l’alcool, l’ammoniaque, etc. Ces solvants peuvent endommager les pièces en plastique. Dépannage La page suivante indique certaines causes et solutions aux pannes possibles. 1 L’interrupteur marche est actionné, mais le moteur ne fonctionne pas

• Le circuit électrique est interrompu

• Faites réparer le circuit électrique

• Des fils de la fiche d’alimentation ou de la prise sont desserrés

• • Faites vérifier ou réparer la prise et la fiche

• L’interrupteur est défectueux

• Faites réparer l’interrupteur22

2 La défonceuse fonctionne lentement

• Vitesse variable réglée sur bas

• Augmentez la vitesse variable

• Surchauffe du moteur

• Réduisez la force de poussée sur la défonceuse 3 Vibrations excessives

• Manche de lame courbé
