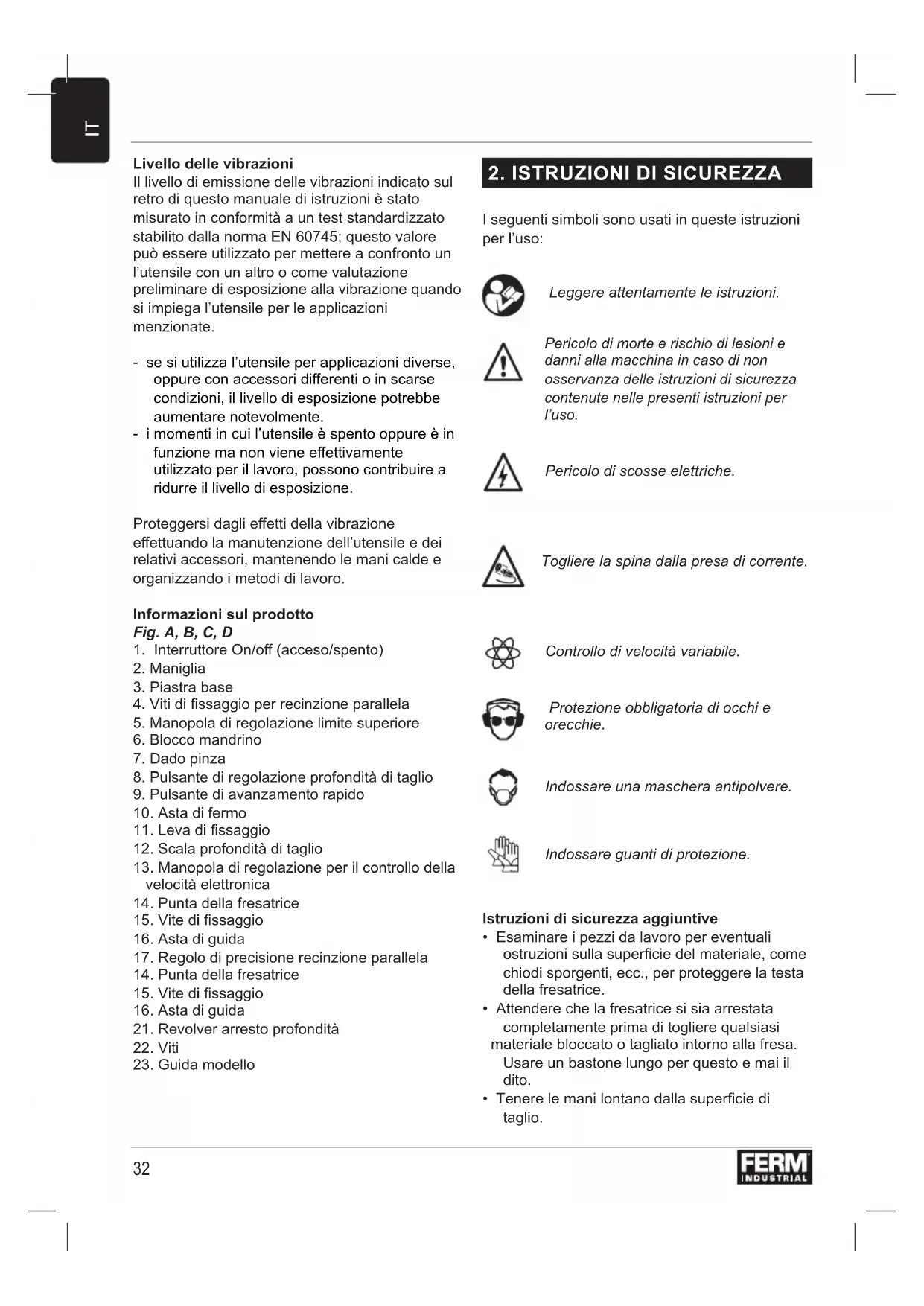

Notice Ferm PRM1019P - page 32

Domande degli utenti su PRM1019P Ferm

0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.

Fai una nuova domanda su questo apparecchio

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Ancora nessuna domanda. Sii il primo a farne una.

Scarica le istruzioni per il tuo Fresatrice in formato PDF gratuitamente! Trova il tuo manuale PRM1019P - Ferm e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PRM1019P del marchio Ferm.

MANUALE UTENTE PRM1019P Ferm

1. Speciche della macchina

2. Istruzioni di sicurezza

SPECIFICHE DELLA MACCHINA Caratteristiche tecniche Voltaggio 220-240 V~ Frequenza 50/60 Hz Potenza d’ingresso 2200 W Velocità in assenza di carico 9000-220000/min Profondità di taglio 70 mm Pinza 6mm,8mm,12mm Peso 5.8 kg Lpa (pressione sonora) 97.8+3 dB(A) Lwa (potenza sonora) 108.8+3 dB(A) Vibrazione maniglia sinistra 2.232+1.5 m/s

Vibrazione maniglia destra 2.384+1.5 m/s

ITLivello delle vibrazioni Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate. - se si utilizza l’utensile per applicazioni diverse, oppure con accessori di󰀨erenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente. - i momenti in cui l’utensile è spento oppure è in funzione ma non viene e󰀨ettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione. Proteggersi dagli e󰀨etti della vibrazione e󰀨ettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro. Informazioni sul prodotto Fig. A, B, C, D

1. Interruttore On/o󰀨 (acceso/spento)

4. Viti di ssaggio per recinzione parallela

5. Manopola di regolazione limite superiore

8. Pulsante di regolazione profondità di taglio

12. Scala profondità di taglio

13. Manopola di regolazione per il controllo della

velocità elettronica

14. Punta della fresatrice

17. Regolo di precisione recinzione parallela

14. Punta della fresatrice

21. Revolver arresto profondità

I seguenti simboli sono usati in queste istruzioni per l’uso: Leggere attentamente le istruzioni. Pericolo di morte e rischio di lesioni e danni alla macchina in caso di non osservanza delle istruzioni di sicurezza contenute nelle presenti istruzioni per l’uso. Pericolo di scosse elettriche. Togliere la spina dalla presa di corrente. Controllo di velocità variabile. Protezione obbligatoria di occhi e orecchie. Indossare una maschera antipolvere. Indossare guanti di protezione. Istruzioni di sicurezza aggiuntive

  • Esaminare i pezzi da lavoro per eventuali ostruzioni sulla supercie del materiale, come chiodi sporgenti, ecc., per proteggere la testa della fresatrice.
  • Attendere che la fresatrice si sia arrestata completamente prima di togliere qualsiasi materiale bloccato o tagliato intorno alla fresa. Usare un bastone lungo per questo e mai il dito.
  • Tenere le mani lontano dalla supercie di taglio.

IT• Spegnere immediatamente l’utensile se inizia a produrre un rumore insolito o inizia a vibrare eccessivamente.

  • Controllare che tutte le parti siano ssate, gli utensili siano rimossi ecc. prima del funzionamento. Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta. La macchina è dotata di isolamento doppio, pertanto non è necessario alcun cavo di terra.
  • Eliminare immediatamente vecchi cavi o prese che sono stati sostituiti da nuovi. E’ pericoloso inserire in una presa di corrente la spina di un cavo scoperto.
  • Usare solo prolunghe approvate adatte alla potenza d’ingresso della macchina. La dimensione minima del conduttore è 1,5mm

Quando si usa una prolunga su un avvolgicavo, srotolarla completamente. Prima di montare un accessorio scollegare sempre l’utensile dalla rete elettrica. Attendere che la macchina si sia arrestata completamente e la fresa si sia rareddata prima di sostituirla.

Selezione delle punte della fresatrice A seconda della lavorazione e dell’applicazione, le punte della fresatrice sono disponibili nei design e qualità più svariati: Le punte di fresatrice fatte di acciaio ad alta velocità (HSS) sono adatte per la lavorazione di materiali morbidi, es. legno morbido e plastica. Le punte di fresatrice in metallo duro (HM) sono particolarmente indicate per materiali duri e abrasivi, es. legno duro e alluminio. Montaggio e rimozione delle frese Fig. B Usare solamente frese con un diametro dell’albero che corrisponda alle dimensioni della pinza. Usare solamente frese adatte alla velocità massima della macchina. Il diametro della fresa non deve superare il diametro massimo (vedere “Speciche tecniche”). Non serrare mai il dado della pinza se non è presente la punta della fresatrice nella pinza; la pinza potrebbe essere danneggiata.

  • Premere il blocco dell’alberino (6) e girare il dado della pinza (7) nché non si innesta nel blocco. Tenere premuto il blocco dell’alberino durante questa procedura.
  • Aprire il dado della pinza con la chiave.
  • Posizionare l’asse della fresa nella pinza.
  • Serrare il dado della pinza in modo che la fresa sia bloccata correttamente.
  • Aprire il dado della pinza quando si desidera sostituire una fresa. Regolazione del regolo di precisione della recinzione parallela Fig. A + C La recinzione parallela (19) è uno strumento utile per il taglio di precisione a distanza ssa dall’estremità del pezzo di lavoro.
  • Installare la guida di allineamento sul supporto della guida con la vite di ssaggio (18).
  • Inserire il supporto della guida nei fori alla base dell’utensile e serrare le viti di ssaggio per la guida pezzo parallela (4).
  • Per regolare la distanza tra la punta e la guida di allineamento, allentare la vite di ssaggio (18) e ruotare la vite di regolazione ne (20) (1,5 mm a giro).
  • Alla distanza desiderata serrare le viti di ssaggio per la guida pezzo parallela (4) per ssare la guida di allineamento in posizione. Montaggio della guida modello Fig. D La guida modello è uno strumento utile per tagliare uno schema.
  • Montare la guida modello (23) sulla piastra della fresatrice (3) con le viti (22).

Accensione e spegnimento (Figura A1)

  • Per accendere l’elettroutensile premere il pulsante di sblocco (5) e successivamente l’interruttore On/O󰀨 (1).
  • Per spegnere l’elettroutensile rilasciare l’interruttore On/O󰀨 (1).
  • Dopo aver acceso la macchina, assicurarsi che raggiunga la piena velocità prima di usarla sul pezzo di lavoro.
  • Fissare il pezzo di lavoro e assicurarsi che non possa scivolare da sotto la macchina durante le operazioni di taglio.
  • Fissare la macchina saldamente e muoverla in modo uniforme sul pezzo da lavorare. Non sforzare la macchina.
  • Usare solamente frese che non presentano segni di usura. Le frese usurate hanno un e󰀨etto negativo sull’e󰀩cienza della macchina.
  • Spegnere sempre la macchina dopo l’uso prima di scollegarla dalla presa a muro. Preselezione della velocità La velocità richiesta può essere preselezionata con il comando a rotella. E’ possibile regolare la velocità di rotazione anche durante il funzionamento. 1 – 2 = velocità bassa 3 – 4 = velocità media 5 – 6 = velocità alta Max = velocità massima Le velocità richieste dipendono dal materiale e possono essere determinate con una prova pratica. Inoltre, le punte di fresatrice con un diametro largo necessitano di una velocità di rotazione più bassa. Materiale Diametro del punta della fresatrice Stadi di velocità Legno duro >20 mm 1 – 2 10 – 20 mm 3 – 4 <10 mm 5 – max Legno morbido >20 mm 1 – 3 10 – 20 mm 3 – 6 <10 mm 5 – max Alluminio >15 mm 1 <15 mm 1 – 2 Plastica >15 mm 1 – 2 <15 mm 2 – 3 Impostazione dell’altezza della colonna della fresatrice Fig. A+E La leva di ssaggio (11) viene utilizzata per impostare l’altezza massima della fresatrice. La profondità di taglio viene quindi ssata. Solitamente questo è necessario quando si utilizza l’utensile su uno speciale banco per fresatrici. Assicurarsi che la fresatrice non sia bloccata. La fresatrice può essere spinta verso il basso contro la forza della molla. Bloccare la colonna della fresatrice con la leva di ssaggio. Ora la fresatrice è bloccata e non tornerà più nella posizione originale. Impostazione della profondità di taglio Fig. A+E La profondità di taglio può essere regolata usando i pulsanti 8 e 9. Se la profondità di taglio è impostata correttamente, la scanalatura in questione può essere tagliata con precisione entro 0,1 mm. Regolazione del limite superiore Ruotando il dado in nylon è possibile regolare il limite superiore del corpo dell’utensile. Non abbassare eccessivamente il dado di regolazione del limite superiore. La punta sporgerebbe in maniera pericolosa.

Posizionare la taglierina desiderata nell’utensile. La fresa può essere abbassata contrapponendola alla forza della molla.

  • Abbassare l’utensile nché la taglierina tocca il pezzo in lavorazione, quindi bloccarlo utilizzando la leva di bloccaggio.
  • Ruotare il dado di regolazione dell’asta di fermo in senso antiorario.
  • Abbassare l’asta di fermo nché tocca il bullone di regolazione. L‘indicatore di profondità mostra la profondità di taglio sulla scala.
  • Tenendo premuto il pulsante di avanzamento rapido sollevare l’asta di fermo no a ottenere la profondità di taglio desiderata. Ruotando la manopola di regolazione della profondità è possibile e󰀨ettuare registrazioni minime (1 mm a giro).
  • A questo punto è possibile ottenere la profondità di taglio prestabilita allentando la leva di bloccaggio e abbassando il corpo dell’utensile nché l’asta di arresto tocca il dado di regolazione esagonale del blocco di arresto.

ITRegolazione con il revolver di arresto della profondità Fig. A+E Il revolver di arresto della profondità consente di scegliere rapidamente tra tre diverse profondità di taglio. Queste sono inoltre determinate tramite la regolazione dell’arresto di profondità (10). Per profondità di taglio più ampie, si consiglia di eseguire diversi tagli ripetitivi con velocità di rimozione inferiori.

  • Regolare la profondità di taglio richiesta ruotando il revolver di arresto della profondità (21).

Assicuratevi che la macchina non sia sotto tensione quando eseguite lavori di manutenzione del motore. Le macchine sono state progettate per funzionare a lungo con una manutenzione minima. Un funzionamento continuo e soddisfacente dipende dalla cura appropriata della macchina e da una regolare pulizia. Pulizia Pulire regolarmente la struttura esterna della macchina con un panno morbido, preferibilmente dopo ogni uso. Mantenere le prese d’aria libere da polvere e sporco. Se lo sporco non si stacca usate un panno morbido inumidito di acqua saponata. Non usate mai solventi come benzina, alcol, ammoniaca, ecc. Questi solventi potrebbero danneggiare i componenti in plastica. Guasti Nella pagina successiva troverete alcune cause e soluzioni possibili a eventuali guasti. 1 L’interruttore di funzionamento è acceso, ma il motore non funziona

  • Il circuito elettrico è rotto
  • Far riparare il circuito elettrico
  • I cavi nella spina o presa di corrente sono allentati
  • Far controllare o riparare la presa e spina
  • L’interruttore è guasto
  • Far riparare l’interruttore 2 La fresatrice funziona lentamente
  • Velocità variabile impostata bassa
  • Aumentare la velocità variabile
  • Il motore è sovraccarico
  • Ridurre la forza di spinta sulla fresa 3 Vibrazione eccessiva
  • Codolo della fresa piegato
  • Sostituire la fresa 4 Scintille all’interno dell’alloggiamento
  • Le spazzole di carbone sono usurate
  • Sostituire le spazzole di carbone Guasti In caso di guasto, per esempio a causa dell’usura di un pezzo, si prega di contattare il servizio di assistenza indicato sulla scheda di garanzia. Troverete inclusa una vista esplosa indicante le parti che possono essere ordinate. L’AMBIENTE Per impedire danni alla macchina durante il trasporto, essa è fornita in un solido imballaggio. La maggior parte dei materiali di imballaggio possono essere riciclati. Portare questi materiali agli appropriati punti di riciclaggio. Apparecchi elettrici o elettronici difettosi o obsoleti devono essere smaltiti negli appositi centri di riciclaggio. Soltanto per paesi CE. Non smaltire gli elettroutensili nei contenitori per riuti domestici. Ai sensi della Direttiva 2012/19/ EU del Parlamento europeo in materia di Riuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell’ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatibile. GARANZIA Le condizioni di garanzia sono riportate nella scheda di garanzia allegata separatamente. Questo prodotto ed il presente manuale utente sono soggetti a modiche. Le speciche possono essere modicate senza preavviso.
