PRM1019P - Frēze Ferm - Bezmaksas lietošanas instrukcija

Produkta veids	Frēzmašīna (iegremdējamā frēze)
Zīmols	Ferm
Modelis	PRM1019P
Barošanas spriegums	220-240 V~
Frekvence	50/60 Hz
Patērētā jauda	2200 W
Tukšgaitas ātrums	9000-22000/min
Maksimālais griešanas dziļums	70 mm
Patrona (spīļu patrona)	6 mm, 8 mm, 12 mm
Svars	5.8 kg
Skaņas spiediena līmenis (Lpa)	97.8+3 dB(A)
Skaņas jaudas līmenis (Lwa)	108.8+3 dB(A)
Vibrācijas (kreisais rokturis)	2.232+1.5 m/s²
Vibrācijas (labais rokturis)	2.384+1.5 m/s²
Dubultā izolācija	Jā (zemējuma pieslēgums nav nepieciešams)
Elektroniskais ātruma regulators	Jā (iepriekšējas iestatīšanas ritenis)
Rotējošais dziļuma ierobežotājs	3 pozīcijas
Paralēlais vadotnes komplektā	Jā
Griešanas vadotnes komplektā	Jā
Vārpstas bloķēšana	Jā (frēzes maiņai)
Apkope	Regulāra tīrīšana ar mīkstu drānu un ziepjūdeni; neizmantojiet šķīdinātājus
Garantija	Skatīt pievienoto garantijas karti

Bieži uzdotie jautājumi - PRM1019P Ferm

Kā nomainīt frēzi uz Ferm PRM1019P iegremdējamās frēzes?

Atvienojiet instrumentu. Nospiediet vārpstas bloķēšanu (6) un grieziet patronas uzgriezni (7), līdz tas nofiksējas. Atveriet uzgriezni ar atslēgu, ievietojiet jauno frēzi, pēc tam cieši pievelciet. Atlaidiet bloķēšanu.

Kā iestatīt iegremdēšanas dziļumu?

Izmantojiet regulēšanas pogas (8) un (9). Nolaidiet instrumentu, līdz frēze pieskaras sagatavei, nobloķējiet ar sviru (11), pēc tam iestatiet dziļuma ierobežotāja statni (10) vēlamajā dziļumā. Precizējiet ar regulēšanas pogu (1 mm uz apgriezienu).

Kādu ātrumu izvēlēties dažādiem materiāliem?

Izmantojiet ātruma regulatora riteni. Cietai koksnei >20 mm: ātrums 1-2; mīkstai koksnei >20 mm: 1-3; alumīnijam >15 mm: 1; plastmasai >15 mm: 1-2. Pielāgojiet atbilstoši frēzes diametram.

Kā lietot paralēlo vadotni?

Uzstādiet vadotni (19) uz balsta ar skrūvju (18) palīdzību, ievietojiet balstu pamatnē un pievelciet skrūves (4). Pielāgojiet attālumu ar precīzās regulēšanas skrūvi (20) (1,5 mm uz apgriezienu).

Ko darīt, ja motors neiedarbojas?

Pārbaudiet barošanu un drošinātājus. Ja ķēde ir pārtraukta vai kontaktligzda ir bojāta, lieciet to salabot. Ja slēdzis ir bojāts, sazinieties ar pēcpārdošanas servisu.

Kā apkopot iegremdējamo frēzi?

Pēc katras lietošanas reizes notīriet korpusu ar mīkstu drānu. Turiet ventilācijas spraugas tīras. Ja nepieciešams, izmantojiet mitru drānu ar ziepjūdeni. Izvairieties no šķīdinātājiem.

Vai varu izmantot frēzes ar diametru lielāku par 12 mm?

Nē, patrona pieņem kātiņus ar 6, 8 vai 12 mm diametru. Frēzes maksimālais griešanas diametrs ir ierobežots ar ātrumu; ievērojiet tehniskās specifikācijas.

Kā iestatīt rotējošo dziļuma ierobežotāju?

Pagrieziet ierobežotāju (21), lai izvēlētos vienu no trim iepriekš iestatītiem dziļumiem. Katra pozīcija atbilst atšķirīgam dziļumam, ko nosaka dziļuma ierobežotāja statnes iestatījums.

Ko darīt pārmērīgu vibrāciju gadījumā?

Nekavējoties apturiet instrumentu. Pārbaudiet, vai frēze ir pareizi pievilkta un labā stāvoklī. Izmantojiet asinātas frēzes. Ja problēma turpinās, konsultējieties ar pēcpārdošanas servisu.

Kur atrast rezerves daļas?

Skatiet garantijas karti, lai iegūtu klientu apkalpošanas kontaktinformāciju. Jūs varat pasūtīt rezerves daļas, izmantojot Ferm pilnvarotus servisa centrus.

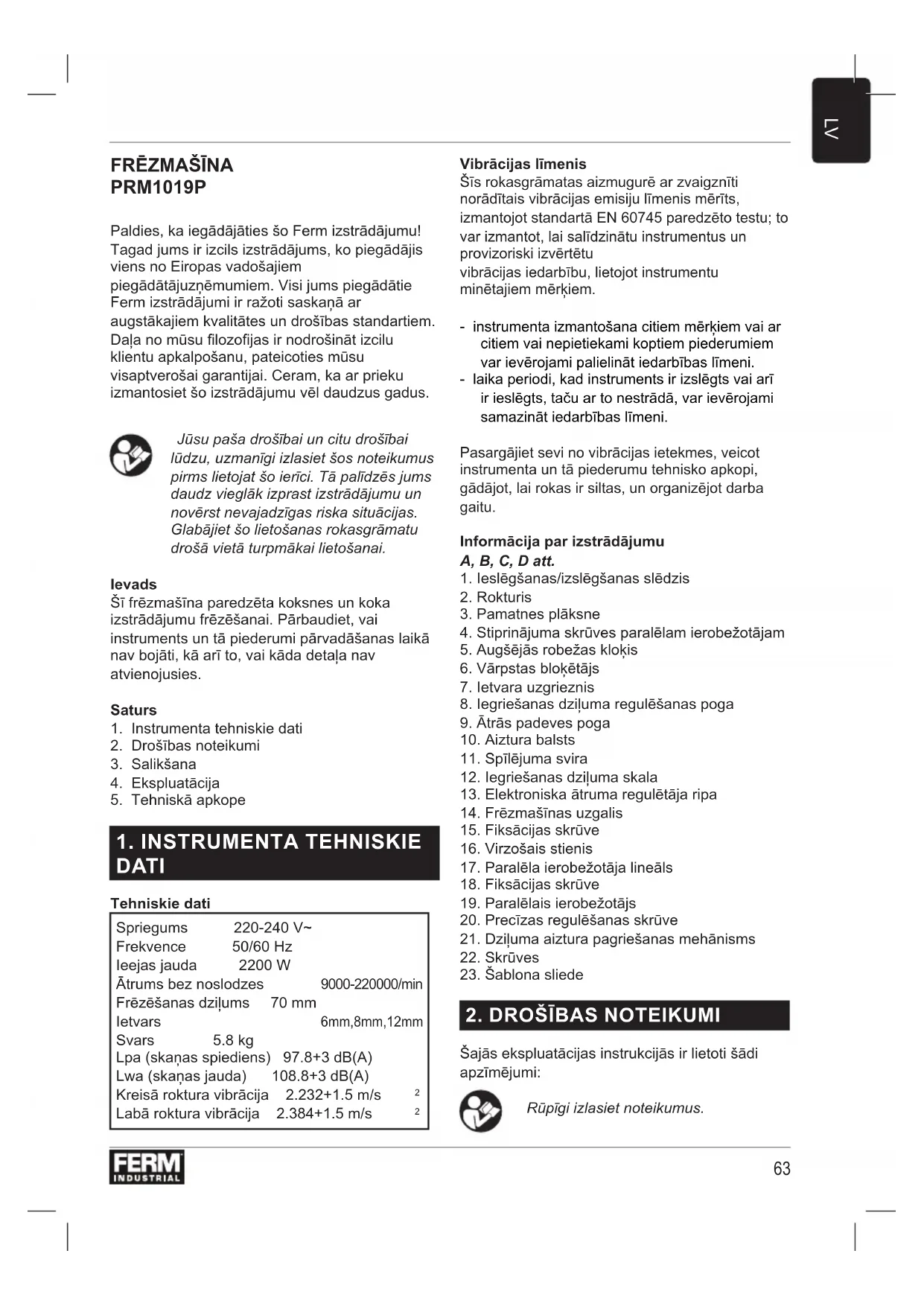

LIETOŠANAS INSTRUKCIJA PRM1019P Ferm

Paldies, ka iegādājāties šo Ferm izstrādājumu! Tagad jums ir izcils izstrādājums, ko piegādājis viens no Eiropas vadošajiem piegādātājuzņēmumiem. Visi jums piegādātie Ferm izstrādājumi ir ražoti saskaņā ar augstākajiem kvalitātes un drošības standartiem. Daļa no mūsu filozofijas ir nodrošināt izcilu klientu apkalpošanu, pateicoties mūsu visaptverošai garantijai. Ceram, ka ar prieku izmantosiet šo izstrādājumu vēl daudzus gadus.

Jūsu paša drošībai un citu drošībai lūdzu, uzmanīgi izlasiet šos noteikumus pirms lietojat šo ierīci. Tā palīdzēs jums daudz vieglāk izprast izstrādājumu un novērst nevajadzīgas riska situācijas. Glabājiet šo lietošanas rokasgrāmatu drošā vietā turpmākai lietošanai.

levads

Šī frēzmašīna paredzēta koksnes un koka izstrādājumu frēzēšanai. Pārbaudiet, vai instruments un tā piederumi pārvadāšanas laikā nav bojāti, kā arī to, vai kāda detaļa nav atvienojusies.

Saturs

1. Instrumenta tehniskie dati
2. Drošības noteikumi
3. Salikšana
4. Ekspluatācija
5. Tehniskā apkope

1. INSTRUMENTA TEHNISKIE DATI

Tehniskie dati

Spriegums	220-240 V~
Frekvence	50/60 Hz
leejas jauda	2200 W
Ātrums bez noslodzes		9000-220000/min
Frēzēšanas dziļums	70 mm
letvars		6mm,8mm,12mm
Svars	5.8 kg
Lpa (skaņas spiediens)		97.8+3 dB(A)
Lwa (skaņas jauda)		108.8+3 dB(A)
Kreisā roktura vibrācija		2.232+1.5 m/s ^2
Labā roktura vibrācija		2.384+1.5 m/s ^2

Vibrācijas līmenis

Šīs rokasgrāmatas aizmugurē ar zvaigznīti norādītais vibrācijas emisiju līmenis mērīts, izmantojot standartā EN 60745 paredzēto testu; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērkiem.

• instrumenta izmantošana citiem mērkiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt iedarbības līmeni.
• laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču ar to nestrādā, var ievērojami samazināt iedarbības līmeni.

Pasargājiet sevi no vibrācijas ietekmes, veicot instrumenta un tā piederumu tehnisko apkopi, gādājot, lai rokas ir siltas, un organizējot darba gaitu.

Informācija par izstrādājumu

A, B, C, D att.

1. leslēgšanas/izslēgšanas slēdzis
2. Rokturis
3. Pamatnes plāksne
4. Stiprinājuma skrūves paralēlam ierobežotājam
5. Augšējās robežas klokis
6. Vārpstas blokētājs
7. letvara uzgrieznis
8. legriešanas dziluma regulēšanas poga
9. Ātrās padeves poga
10. Aiztura balsts
11. Spīlējuma svira
12. legriešanas dziluma skala
13. Elektroniska ātruma regulētāja ripa
14. Frēzmašīnas uzgalis
15. Fiksācijas skrūve
16. Virzošais stienis
17. Paralēla ierobežotāja lineāls
18. Fiksācijas skrūve
19. Paralēlais ierobežotājs
20. Precīzas regulēšanas skrūve
21. Dziluma aiztura pagriešanas mehānisms
22. Skrūves
23. Šablona sliede

2. DROŠĪBAS NOTEIKUMI

Šajās ekspluatācijas instrukcijās ir lietoti šādi apzīmējumi:

Rūpīgi izlasiet noteikumus.

Bīstami dzīvībai un ievainojuma risks, kā arī instrumenta bojājuma risks, ja netiek ievēroti šajos ekspluatācijas noteikumos minētie drošības noteikumi.

Elektriskās strāvas trieciena risks.

Atvienojiet kontaktdakšu no elektrotikla.

Ātruma regulēšana.

Valkājiet ausu un acu aizsargus.

Valkājiet putekļu masku.

Valkājiet aizsargcimdus.

Papildu drošības noteikumi

• Lai pasargātu frēzmašīnas galviņu, lūdzu, pārbaudiet, vai uz materiāla virsmas nav sveškermenu, piemēram, iedzītas naglas u.c.
• Pirms iestrēguša vai nofrēzēta materiāla notīrīšanas ap griezni nogaidiet,
  līdz frēzmašīna ir pilnībā pārstājusi darboties. Šim nolūkam izmantojiet garu stieni, bet nekad netīriet ar pirkstu.
• Lūdzu, netuviniet rokas frēzēšanas virsmai.
• Ja no instrumenta dzirdama neparasta skaṇa vai tas sāk pārmērīgi vibrēt, nekavējoties izslēdziet to.
• Pirms ekspluatācijas pārbaudiet, vai visas detaļas ir cieši piestiprinātas, palīgrīki ir nonemti utt.

Pārbaudiet, vai elektrotikla spriegums atbilst kategorijas plāksnītē norādītajam spriegumam.

Instrumentam ir dubulta izolācija, tāpēc nav jāizmanto iezemējums.

• Nekavējoties atbrīvojieties no nolietotiem vadiem vai kontaktdakšām, nomainot pret jaunām. Sienas kontaktligzdai pievienojot kontaktdakšu ar bojātu vadu, rodas bīstama situācija.
• Izmantojiet tikai atzītus pagarinājuma vadus, kas atbilst instrumenta ieejas jaudai. Minimālais vadītāja izmērs ir 1,5 mm². Ja lietojat kabeļa rulli, vienmēr notiniet kabeli no tā pilnībā nost.

Pirms piederuma piestiprināšanas vienmēr atvienojiet instrumentu no elektrotīkla.

Pirms griežna nomainišanas nogaidiet, līdz instruments ir pilnībā pārstājis darboties un grieznis ir atdzisis.

3. SALIKŠANA

Frēzmašīnas uzgaļa izvēle

Atkarībā no apstrādes un darba veida pieejamas visdažādāko formu un kvalitātes frēzmašīnas uzgali:

No tērauda, kas piemērots lielam ātrumam (HSS), izgatavoti frēzmašīnas uzgaļi ir piemēroti darbam ar mīkstiem materiāliem, piem., mīkstu koksnì un plastmasu;

Ar karbīdu stiegroti frēzmašīnas uzgaļi (HM) ir īpaši piemēroti cietiem un abrazīviem materiāliem, piem., cietai koksnei un alumīnijam.

Griežnu uzstādīšana un noņemšana B. att.

Izmantojiet tikai tādus griežņus, kuru ass diametrs atbilst ietvara izmēram. Izmantojiet tikai tādus griežņus, kas piemēroti instrumenta maksimālajam ātrumam. Griežņa diametrs nedrīkst pārsniegt maksimālo diametru (sk. tehniskos datus).

Nedrīkst pievilkt ietvara uzgriezni, ja tajā neatrodas frēzmašīnas uzgalis, jo tādējādi var sabojāt ietvaru.

- Nospiediet vārpstas blokētāju (6) un grieziet ietvara uzgriezni (7), līdz tas nofiksējas blokētājā. Šajā laikā turiet vārpstas blokētāju nospiestu.

- Ar uzgriežnu atslēgu atskrūvējiet ietvara uzgriezni.

- levietojiet ietvarā frēzmašīnas asi.

• Pievelciet ietvara uzgriezni tā, lai grieznis būt pienācīgi nofiksēts.
• Ja vēlaties nomainīt griezni, atskrūvējiet ietvara uzgriezni.

Paralēlā ierobežotāja lineāla noregulēšana A + C. att.

Paralēlais ierobežotājs (19) ir noderīgs rīks precīzai ēvelēšanai noteiktā attālumā no apstrādājamā materiāla malas.

• Ar fiksācijas skrūvi (18) pieskrūvējiet taisno vadīklu pie vadīklas turētāja.
• levietojiet vadīklas turētāju instrumenta pamatnes atverēs un pievelciet paralēlā ierobežotāja (4) fiksācijas skrūves.
• Lai noregulētu attālumu starp uzgali un taisno vadīklu, atskrūvējiet fiksācijas skrūvi (18) un pagrieziet precīzas regulēšanas skrūvi ((20) 1,5 mm uz katru apgriezienu).
• Vajadzīgajā attālumā pievelciet paralēlā ierobežotāja (4) fiksācijas skrūves, lai nostiprinātu taisno vadīklu.

Šablona sliedes uzstādīšana

D. att.

Šablona sliede ir noderīgs rīks šablonu izgriešanai.

- Uzstādiet šablona sliedi (23) uz frēzmašīnas pamatnes (3), pieskrūvējot ar skrūvēm (22).

4. EKSPLUATĀCIJA

leslēgšana un izslēgšana (A. att.)

• Lai ieslēgtu instrumentu, nospiediet ieslēgšanas/izslēgšanas slēdzi (1).
• Lai izslēgtu instrumentu, vēlreiz nospiediet ieslēgšanas/izslēgšanas slēdzi (1).

Padomi lietošanai

• leslēdzot instrumentu, pārbaudiet, vai tā sasniegusi pilnu jaudu, tikai pēc tam sāciet apstrādāt materiālu.
• Piestipriniet apstrādājamo materiālu un pārbaudiet, vai tas slīpēšanas darba laikā neslīdēs.
• Turiet instrumentu cieši un virziet to vienmērīgi pa apstrādājamo materiālu. Nelietojiet instrumentu ar spēku.
• Lietojiet tikai tādus griežņus, kam nav nodiluma pazīmes. Ja griežņi ir nodiluši, instrumenta veiktspēja mazinās.

- Pirms kontaktdakšas atvienošanas no sienas kontaktligzdas vispirms izslēdziet instrumentu.

Ātruma iestatīšana

Ātrumu var iepriekš iestatīt, izmantojot regulatora ripu. Ārī darba laikā iespējams noregulēt citu rotācijas ātrumu.

1 - 2 = mazs ātrums
3 - 4 = vidējs ātrums
5 - 6 = liels ātrums
Max = maksimālais ātrums

Ātrums ir jānoregulē atbilstīgi materiāla veidam, un to var noteikt, izmēginot uz atgriezuma. Turklāt frēzmašīnas uzgaļiem ar lielu diametru vajadzīgs mazāks rotācijas ātrums.

Materiāls	Diametrs frēzmašīnas uzgalis	Atruma iestatījums
Cieta koksne >2	0 mm 1 – 2
	10 – 20 mm 3 –	4
	<10 mm 5 – max
Mīksta koksne >	20 mm 1 – 3
	10 – 20 mm 3 –	6
	<10 mm 5 – max
Alumīnijs >15 m	m 1
	<15 mm 1 – 2
Plastmasa >15	mm 1 – 2
	<15 mm 2 – 3

Frēzmašīnas vertikālā augstuma iestatījums A+E. att.

Spīlējuma sviru (11) izmanto frēzmašīnas maksimālā augstuma iestatīšanai.

Tādējādi iegriešanas dzilums ir nemainīgā augstumā. Tas jo īpaši ir vajadzīgs, ja instrumentu ekspluatējat uz īpaša frēzmašīnas galda.

Frēzmašīnas vertikālā josla nedrīkst būt nofiksēta.

Frēzmašīnu var spiest lejup tā, lai iedarbotos atsperes pretspēks.

Ar spilējuma sviras palīdzību nofiksējiet frēzmašīnas vertikālo joslu.

Frēzmašīna ir noblokēta un neatgriežas sākotnējā stāvoklī.

legriešanas dziljuma iestatīšana A+E. att.

legriešanas dzilumu var noregulēt ar šādām pogām: 8 un 9. Ja iegriešanas dzilums ir iestatīts pareizi, ierobojumus var veikt ar 0,1 mm precizitāti.t een nauwkeurigheid van minder dan 0,1 mm.

Augstākās robežas iestatīšana

Instrumenta korpusa augstāko robežu var noregulēt, pagriežot neilona uzgriezni.

Nenolaidiet augstākās robežas uzgriezni pārāk zemu.Uzgalis izspiedīsies ārā bīstami tālu.

• levietojiet instrumentā vajadzīgo griezni. Frēzmašīnu var spiest lejup tā, lai iedarbotos atsperes pretspēks.
• Spiediet instrumentu lejup, līdz grieznis pieskaras materiālam, pēc tam noblokējiet to ar spīlējuma sviru.
• Pagrieziet aiztura balsta uzstādīšanas uzgriezni pretēji pulksteņrādītāja virzienam.
• Nolaidiet aiztura balstu, līdz tas saskaras ar regulēšanas bultskrūvi. Dziljuma rādītājs skalā norāda frēzēšanas dziljumu.
• Turiet nospiestu ātrās padeves pogu un paceliet aiztura balstu, līdz ir sasniegts vajadzīgais frēzēšanas dzilums. Łoti precīzu frēzēšanas dzilumu var noregulēt, pagriežot regulēšanas kloki (1 mm uz katru apgriezienu).
• Tagad iepriekš noteikto frēzēšanas dzilumu var iegūt, atlaižot blokēšanas sviru un tad nolaižot instrumenta korpusu, līdz aiztura balsts saskaras ar aiztura bloka regulēšanas seštūru bultskrūvi.

Regulēšana ar dziljuma aiztura pagriešanas mehānismu

A+E. att.

Ar dziluma aiztura pagriešanas mehänismu iespējams uzreiz izvēlēties vienu no trim iegriešanas dzilumiem. Arī tos nosaka, noregulējot dziluma aizturi (10). Lai varētu veikt dzilākus iegriezumus, ieteicams vairākas reizes iegriezt seklākā dzilumā.

- Noregulējiet vajadzīgo iegriešanas dzilumu, pagriežot dziluma aiztura pagriešanas mehānismu (21).

5. TEHNISKÄ APKOPE

Veicot motora apkopi, pārliecinieties, vai instruments nav pievienots elektrības padevei.

Šie instrumenti ir paredzēti ilglaicīgam darbam ar mazāko iespējamo apkopi. Nepārtraukti nevainojama darbība ir atkarīga no pareizas instrumenta apkopes un regulāras tīrīšanas.

Tirišana

Ar mīkstu lupatiņu regulāri — ieteicams, pēc katras ekspluatācijas reizes — iztīriet instrumenta korpusu. Regulāri iztīriet puteklus un netīrumus no ventilācijas atverēm. Ja netīrumus nav iespējams notīrīt, lietojiet mīkstu lupatiņu, kas samērcēta ziepjūdenī. Nekad nelietojiet škīdinātājus, piemēram, benzīnu, spirtu, amonjaka škīdumu, u.c. Šie škīdinātāji var sabojāt plastmasas detaļas.

Problēmu novēršana

Nākamajā lappusē skatiet, lūdzu, dažus iespējamo klūmju cēloņus un risinājumus.

1 Darbības slēdzis ir ieslēgts, bet motors nedarbojas

• Elektriskā kēde ir bojāta
• Jāsalabo elektriskā kēde
- Strāvas vada kontaktdakšas vai ligzdas vadi ir valīgi
- Jāpārbauda vai jāsalabo ligzda un kontaktdakša
- Slēdzis ir bojāts
• Jāsalabo slēdzis

2 Frēzmašīna darbojas lēni

• Neass vai bojāts grieznis
  • Jāuzasina vai jānomaina grieznis
  • Noregulēts pārāk mazs ātrums
  • Jāpalielina regulējamais ātrums
• Motora pārslodze
• Nespiediet frēzmašīnu ar tik lielu spēku

3 Pārmērīga vibrācija

• Griežna ass ir saliekta

• Jānomaina grieznis

4 Dzirksteles korpusā

Ja rodas kādi bojājumi, piemēram, pēc detaļu nodilšanas, lūdzu, sazinieties ar apkopes centru, kura adrese norādīta garantijas talonā. Šajā rokasgrāmatā redzams izvērsts detaļu saraksts, ko iespējams pasūtīt.

APKÄRTËJÄ VIDE

Lai novērstu instrumenta bojājumus pārvadāšanas laikā, to pārvadā cietā iepakojuma materiālā. Lielāko daļu iepakojuma materiālu var otrreizēji pārstrādāt. Nogādājiet šos materiālus piemērotā utilizācijas centrā.

Bojāta un/vai nolietota elektriskā vai elektroniskā aparatūra jānogādā piemērotā utilizācijas centrā.

Tikai EK valstim

Neatbrīvojieties no elektriskiem instrumentiem, izmetot tos mājturības atkritumos. Saskaņā ar Eiropas direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un tās piemērošanu nacionālajās tiesībās, elektriskos instrumentus, kuri vairs nav izmantojami, ir jāsavāc atsevišķi un no tiem jāatbrīvojas videi draudzīgā veidā.

GARANTIJA

Garantijas nosacījumi ir izklāstīti atseviškā garantijas kartē, kas pievienota šai rokasgrāmatai.

Izstrādājums un lietotāja rokasgrāmata var mainīties. Tehniskos datus var mainīt bez iepriekšēja brīdinājuma.
