ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Ixo 1600A001YF BOSCH

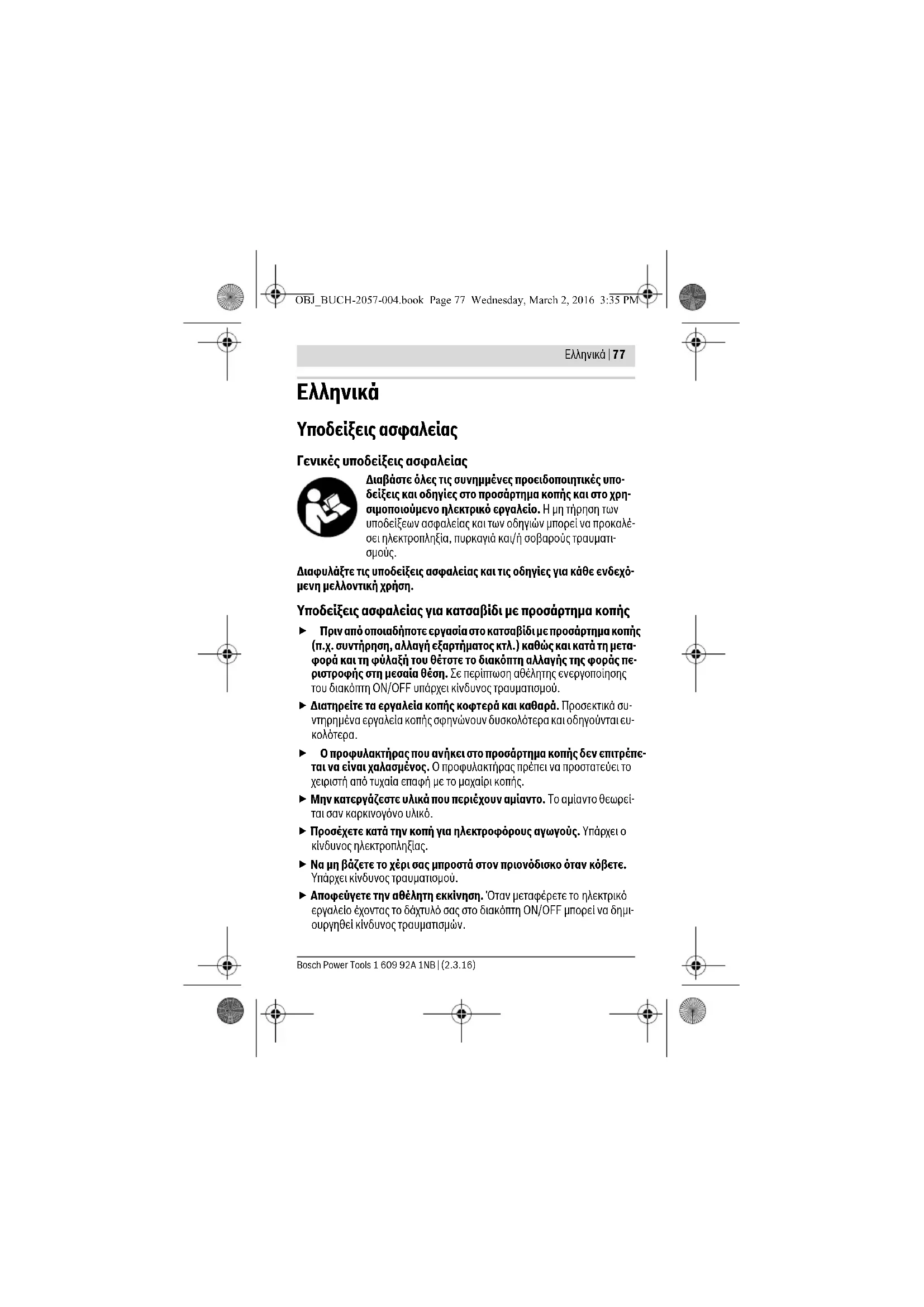

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας

Διαβάστε όλες τις συνημμένες προειδοποιητικές υπο- δείξεις και οδηγίες στο προσάρτημα κοπής και στο χρη- σμοποιούμενο ηλεκτρικό εργαλείο. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέ- σει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματι- σμούς.

Διαφυλάξτε τις υποδείξεις ασφαλείας και τις οδηγίες για κάθε ενδεχόμενη μελλοντική χρήση.

Υποδείξεις ασφαλείας για κατσαβίδι με προσάρτημα κοπής

▶ Πριν από οποιαδήποτε εργασία στο κατσαβίδι με προσάρτημα κοπής (π.χ. συντήρηση, αλλαγή εξαρτήματος κτλ.) καθώς και κατά τη μεταφορά και τη φύλαξή του θέτστε το διακόπτη αλλαγής της φοράς περιστροφής στη μεσαία θέση. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραιματισμού.
▶ Diatnpeite ta eryaleia kophs kopterá kai kahará. Prosekntiká surntηρημένα eryaleia kophs oφηνώνουν δισκολότερα και οδηγούνται ευκολότερα.
Ο προφυλακτήρας που ανήκει στο προσάρτημα κοπής δεν επιτρέπεται να είναι χαλασμένος. Ο προφυλακτήρας πρέπει να προστατεύει το χειριστή από τυχαία επαφή με το μαχαίρι κοπής.
▶ Μην κατεργάζεστε υλικά που περιέχουν αμίαντο. Το αμίαντο θεωρείται σαν καρκινογόνο υλικό.
▶ Προσέχετε κατά την κοπή για ηλεκτροφόρους αγωγούς. Υπάρχει ο κίνδυνος ηλεκτροπληξιας.
▶ Na μη βάζετε το χέρι σας μπροστά στον πριονόδισκο όταν κόβετε. Υπάρχει κίνδυνος τραυματισμού.
▶ Αποφεύγετε την αθέλητη εκκίνηση. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπη ON/OFF μπορεί να δημιουργηθεί κίνδυνος τραυματισμών.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

▶ Επιβλέπετε τα παιδιά. Έτσι εξασφαλίζεται, ότι τα παιδιά δεν πρόκειται να παίξουν με το προσάρτημα κοπής ή με το κατσαβίδι με συναρμολογημένο προσάρτημα κοπής.
▶ Autò to katsoaβίδι με προσάρτημα κοπής δεν προβλέπεται για χρήση από παιδιά και άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και ανεπαρκείς γνώσεις.

Αυτό το κατσαβίδι με προσάρτημα κοπής μπορεί να χρησιμοποιηθεί από παιδιά από 8 ετών και πάνω καθώς και από άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και ανεπαρκείς γνώσεις, όταν επιβλέπονται από ένα υπεύθυνο για την ασφάλειά τους άτομο ή έχουν από αυτό καθοδηγηθεί σχετικά με την ασφαλή εργασία με το κατσαβίδι με προσάρτημα κοπής και τους συνυφασμένους με αυτή κινδύνους. Διαφορετικά υπάρχει ο κίνδυνος λαθεμένου χειρισμού και τραυματισμού.

Περιγραφή του προϊόντος και της ισχύος του

Χρήση σύμφωνα με τον προορισμό

Το προσάρτημα κοπής προορίζεται σε συνδυασμό με το κατασβίδι μπαταρίας ΙΧΟ για την κοπή εύκαμπτων, μαλακών υλικών μέχρι και ένα πάχος 6 mm, όπως μοκέτα, PVC, χαρτόνι, είδη δέρματος, υφάσματα και παρόμοια υλικά. Το προσάρτημα κοπής προορίζεται μόνο για ερασιτεχνική χρήση στο σπίτη και επιτρέπεται να χρησιμοποιείται μόνο σε συνδυασμό με τα ακόλουθα ηλεκτρικά εργαλεία:

- Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στις εικόνες στις σελίδες γραφικών.

1 Προσάρτημα κοπής
2 Πέλμα οδήγησης
3 Προφυλακτήρας
4 Δακτύλιος απομανδάλωσης
5 Διακόπης αλλαγής φοράς περιστροφής
6 Διακόπτης ON/OFF
7 Bíba για στερέωση μαχαιριού

1 609 92A 1NB | (2.3.16) Bosch Power Tools

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοίτα το πρόγραμμα εξαρτημάτων.

Τεχνικά χαρακτηριστικά

Προσάρτημα κοπής Cutter

Αριθμός ευρετηρίου	1 600 A00 1YN
Βάρος σύμφωνα με EPTA-Procedure 01:2014	kg 0,15

Δήλωση συμβατότητας CE

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι το προϊόν που περιγράφεται στα «Τεχνικά στοιχεία» αντιστοιχείσ σε όλες τις σχετικές διατάξεις της οδηγίας 2006/42/ΕΚ συμπεριλαμβανομένων των αλλαγών της.

Τεχνικός φάκελος (2006/42/EK) από: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

▶ Πριν από οποιαδήποτε εργασία στο κατσαβίδι με προσάρτημα κοπής (π.χ. συντήρηση, αλλαγή εξαρτήματος κτλ.) καθώς και κατά τη μεταφορά και τη φύλαξή του θέστε το διακόπτη αλλαγής της φοράς περιστροφής στη μεσαία θέση. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

Τοποθέτηση του προσαρτήματος κοπής (βλέπε εικόνες Α1 - Α2)

• Πριν τη συναρμολόγηση του προσαρτήματος κοπής 1 πρέπει να αφαιρέστε το λαστιχένιο πώμα 9 του κατσαβιδιού προς τα εμπρός.
• Στη συνέχεια τοποθετήστε το προσάρτημα κοπής πάνω στο κατοαβίδι. Το προσάρτημα κοπής πρέπει να ασφαλίσει με το χαρακτηριστικό ήχο

Υπόδειξη: Μπορείτε να τοποθετήσετε το προσάρτημα κοπής σε 8 διαφορετικές θέσεις. Έτοι πετυχαίνετε την ιδανική κάθε φορά θέση εργασίας, π.χ. για την κοπή μιας επένδυσης δαπέδου κατά μήκος ενός τοίχου.

Αποσυναρμολόγηση (βλέπε εικόνες Β1-Β2)

• Γυρίστε το δακτύλιο απασφάλισης 4 στη φορά περιστροφής ① και τραβήξετο το προσάρτημα κοπής προς τα εμπρός (②).
• Ακολούθως τοποθετήστε πάλι στο κατσαβίδι το λαστιχένιο πώμα 9.

Αλλαγή του μαχαιριού κοπής (βλέπε εικόνες C1-C2)

Υπόδειξη: Εκτελέστε την αντικατάσταση του μαχαιριού κοπής μόνο, όταν το προσάρτημα κοπής είναι συναρμολογημένο στο κατασβίδι. Έτσι ο άξονας του εργαλείου είναι κλειδωμένος και η βίδα για τη στερέωση του μαχαιριού μπορεί να λυθεί.

• Θέστε το διακόπτη αλλαγής της φοράς περιστροφής 5 στη μεσαία θέση.
• Λύστε τη βίδα για τη στερέωση του μαχαιριού 7 στη φορά περιστροφής
• Σηκώστε το μαχαίρια κοπής 8 ελαφρά και Τραβήξτε το έξω προς τα κάτω.
• Τοποθετήστε το νέο μαχαίρι κοπής στην υποδοχή εργαλείου με την τροχισμένη ακμή προς τα κάτω. Δώστε προσοχή, το μαχαίρι κοπής να ασφαλίσει στην υποδοχή εργαλείου.
• Σφίξτε ξανά καλά τη βίδα για τη στερέωση του μαχαιριού 7 στη φορά πε- ριστροφής ②.

Λειτουργία

Εκκίνηση

Na θέτετε το πλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρόκειται να το χρησιμοποιήσετε. Έται εξοικονομείτε ενέργεια.

1 609 92A 1NB | (2.3.16) Bosch Power Tools

Ρύθμιση φοράς περιστροφής

IXO (3 603 JA8 0..) (βλέπε εικόνα D1)

- Για τη ρύθμιση της δεξιόστροφης κίνησης στο κατσαβίδι σπρώξτε το διακόπτη αλλαγής φοράς περιστροφής 5 μέχρι τέρμα προς τα εμπρός.

IXO (3 603 J81 0., 3 603 J59 3..) (βλέπε εικόνα D2)

– Για τη ρύθμιση της δεξιόστροφης κίνησης στο κατσαβίδι πατήστε μέσα το διακόπτη αλλαγής της φοράς περιστροφής από δεξιά μέχρι το τέρμα.

Θέση σε λειτουργία κι εκτός λειτουργίας

• Για να θέσετε σε λειτουργία το προσάρτημα κοπής πατήστε το διακόπτη On/Off 6 του κατσαβιδιού και κρατήστε τον πατημένο.
• Για την απενεργοποίηση του προσαρτήματος κοπής, αφήστε ελεύθερο το διακόπτη Οη/Off 6 του κατσαβιδιού.

Υποδείξεις εργασίας

▶ Μην επιβαρύνετε το ηλεκτρικό εργαλείο τόσο πολύ ώστε να σταματήσει να κινείται.

Η απόδοση κοπής του ηλεκτρικού εργαλείου εξαρτάται από το υπό κοπή υλικό και την κατάσταση φόρτισης της μπαταρίας.

Μια πολύ υψηλή προώθηση μειώνει σημαντικά την απόδοση, ανάλογα με τη φόρτιση της μπαταρίας.

Να κρατάτε το μαχαίρι κοπής πάντα καθαρό και χωρίς κατάλοιπα υλικών.

Το πέταλο οδήγησης 2 δεν επιτρέπεται κατά την κοπή να κλίνει και πρέπει να είναι ευθυγραμμισμένο παράλληλα με την επιφάνεια κοπής.

Σε περίπτωση μιας ακατάλληλης χρήσης στομώνει το μαχαίρι κοπής.

'Отав κόβετε υλικά μικρού πάχους, π.χ. υφάσματα, αυτά μπορεί να τραβηχτούν μέσα στο ηλεκτρικό εργαλείο και να το μπλοκάρουν. Γι' αυτό, όταν κατεργάζεστε τέτοια υλικά, να μην πατάτε με πολύ δύναμη για να μπορείτε να κόβετε καλά. Να τα κρατάτε τεντωμένα και να κόβετε αργά αργά.

'Αριστα κοψίματα επιτυγχάνετε μετὰ από πρακτική δοκιμή.

Συντήρηση και Service

Συντήρηση και καθαρισμός

▶ Διατηρείτε το προσάρτημα κοπής καθαρό, για να εργάζεστε καλά και σίγουρα.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

Για τον καθαρισμό αποσυναρμολογήστε το προσάρτημα κοπής από το καταβίδι. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ΟΝ/ΟFF υπάρχει κίνδυνος τραυματισμού.
▶ Προσοχή κατά τον καθαρισμό του μαχαιριού κοπής και του κόντρα μαχαιριού. Τα μαχαιρια έχουν κοφτερές κόψεις, στις οποίες μπορείτε να τραυματιστείτε.

Κατά την κοπή μπορεί να συσσωρευτούν κομμάτια υλικού κάτω από τον προφυλακτήρα.

- Καθαρίζετε τον προφυλακτήρα 3 τακτικά με ένα πινέλο.

Service και παροχή συμβουλών χρήσης

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προσαρτήματος κοπής.

To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλακτικά τους.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί - Αθήνα

Tηλ.: 210 5701258

Φαξ: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tηλ.: 210 5701380

Φαξ: 210 5701607

Απόσυρση

Το προσάρτημα κοπής, τα εξαρτήματα και οι συσκευασίες πρέπει να παραδίδονται σε μια φιλική προς το περιβάλλον ανακύκλωση.

Τηρούμε το δικαιώμα αλλαγών.
