ПОСІБНИК КОРИСТУВАЧА Ixo 1600A001YF BOSCH

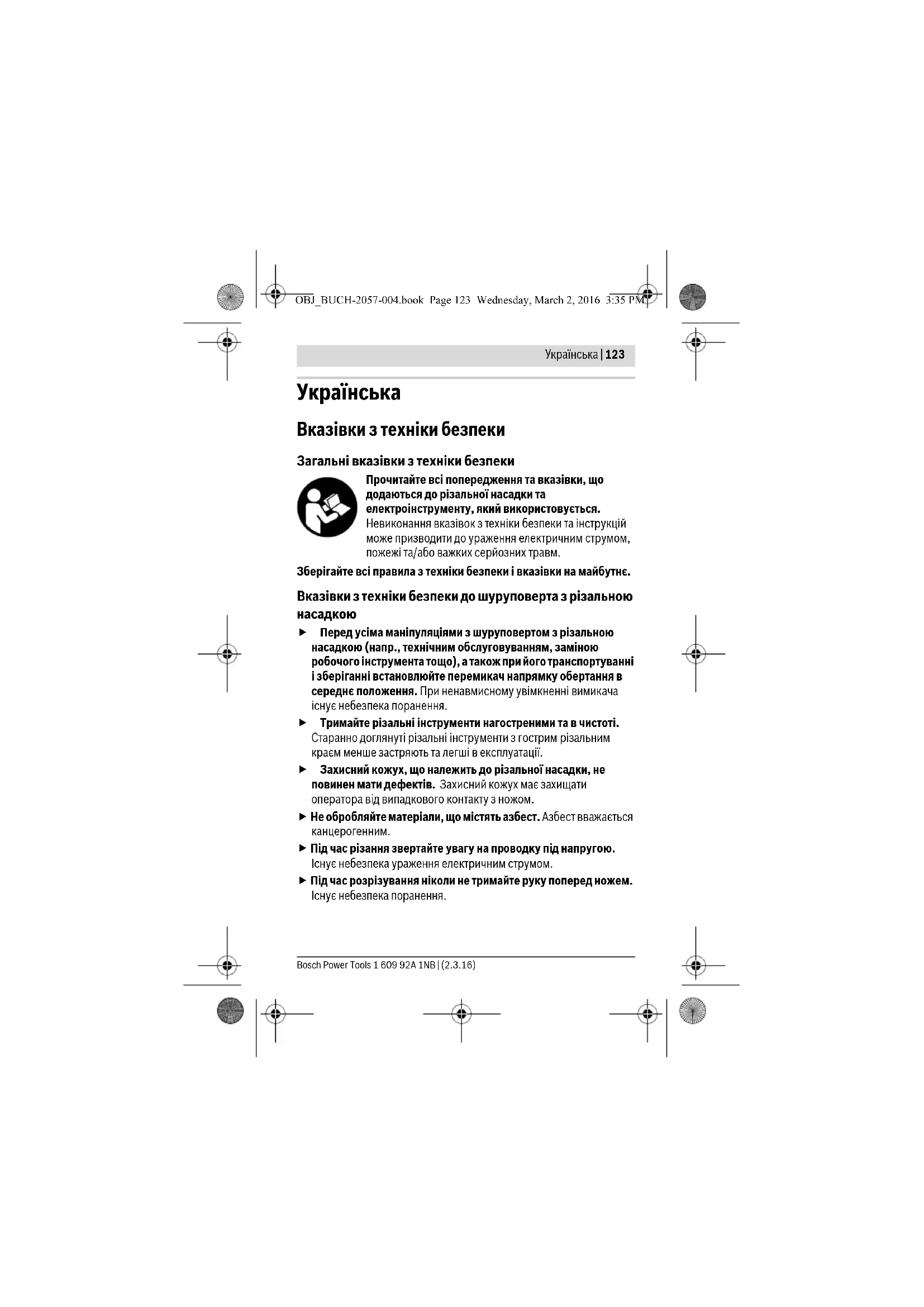

Вказівки з техніки безпеки Загальні вказівки з техніки безпеки Прочитайте всі попередження та вказівки, що додаються до різальної насадки та електроінструменту, який використовується. Невиконання вказівок з техніки безпеки та інструкцій може призводити до ураження електричним струмом, пожежі та/або важких серйозних травм. Зберігайте всі правила з техніки безпеки і вказівки на майбутнє. Вказівки з техніки безпеки до шуруповерта з різальною

Перед усіма маніпуляціями з шуруповертом з різальною насадкою (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні встановлюйте перемикач напрямку обертання в середнє положення. При ненавмисному увімкненні вимикача існує небезпека поранення. Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. Захисний кожух, що належить до різальної насадки, не повинен мати дефектів. Захисний кожух має захищати оператора від випадкового контакту з ножом. Не обробляйте матеріали, що містять aзбест. Азбест вважається канцерогенним. Під час різання звертайте увагу на проводку під напругою. Існує небезпека ураження електричним струмом. Під час розрізування ніколи не тримайте руку поперед ножем. Існує небезпека поранення. OBJ_BUCH-2057-004.book Page 123 Wednesday, March 2, 2016 3:35 PM124 | Українська 1 609 92A 1NB | (2.3.16) Bosch Power Tools Уникайте ненавмисного вмикання. Перенесення електроприладу з пальцем на вимикачі може призводити до нещасних випадків. Дивіться за дітьми. Діти не повинні гратися з різальною насадкою або з шуруповертом з монтованою насадкою. Цей шуруповерт з різальною насадкою не передбачений для використання дітьми і особами з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями дозволяється користуватися цим шуруповертом з різальною насадкою лише під наглядом, або якщо вони отримали відповідні вказівки щодо безпечного використання шуруповерта з різальною насадкою і розуміють, які небезпеку вони несуть. Інакше можливе неправильне використання та небезпека одержання травм. Опис продукту і послуг Призначення Різальна насадка призначена для розрізання в комбінації з акумуляторним шуруповертом IXO гнучких, м'яких матеріалів товщиною 6 мм, як напр., килимів, ПВХ, картону, шкіри, тканин і подібних матеріалів. Різальна насадка призначена лише для приватного використання в домашньому господарстві і може використовуватися лише в комбінації з такими електроінструментами: – Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..) Зображені компоненти Нумерація зображених компонентів посилається на зображення на сторінках з малюнками. 1 Різальна насадка 2 Напрямний полоз 3 Захисний кожух 4 Кільце розблокування OBJ_BUCH-2057-004.book Page 124 Wednesday, March 2, 2016 3:35 PMУкраїнська | 125 Bosch Power Tools 1 609 92A 1NB | (2.3.16) 5 Перемикач напрямку обертання 6 Вимикач 7 Гвинт для закріплення ножа 8 Ніж 9 Гумовий ковпачок Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі

Технічні дані Заява про відповідність Ми заявляємо під нашу одноособову відповідальність, що описаний у розділі «Технічні дані» продукт відповідає усім відповідним положенням Директиви 2006/42/EC, включаючи зміни до неї. Технічна документація (2006/42/EC): Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017

Перед усіма маніпуляціями з шуруповертом з різальною насадкою (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні встановлюйте перемикач напрямку обертання в Різальна насадка Cutter Товарний номер 1 600 A00 1YN Вага відповідно до EPTA- Procedure 01:2014 кг 0,15 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2057-004.book Page 125 Wednesday, March 2, 2016 3:35 PM126 | Українська 1 609 92A 1NB | (2.3.16) Bosch Power Tools середнє положення. При ненавмисному увімкненні вимикача існує небезпека поранення. Встановлення різальної насадки (див. мал. A1 –A2) – Перед монтажом різальної насадки 1 гумовий ковпачок 9 шуруповерта треба зняти, потягнувши його уперед. –Після цього встановіть різальну насадку на шуруповерт. Різальна насадка повинна відчутно увійти у зачеплення. Вказівка: Різальну насадку можна встановлювати у 8 різних положеннях. Цим забезпечується оптимальне робоче положення, напр., для відрізання підлогового покриття уздовж стіни. Демонтаж (див. малюнки B1–B2) –Поверніть кільце розблокування 4 у напрямку і зніміть різальну насадку, потягнувши її уперед (). –Після цього надіньте гумовий ковпачок 9 знову на шуруповерт. Зміна ножа (див. малюнки C1–C2) Вказівка: Міняйте ніж, лише коли різальна насадка встановлена на шуруповерт. Це блокує шпиндель робочого інструмента, і гвинт для закріплення ножа можна відпустити. – Встановіть перемикач напрямку обертання 5 у середнє

–Відпустіть гвинт для кріплення ножа 7, повернувши його в

–Трохи підніміть ніж 8 і зніміть його, потягнувши донизу. –Надіньте на патрон новий ніж загостреним краєм назовні. Слідкуйте за тим, щоб ніж увійшов у зачеплення на патроні. – Знову затягніть гвинт для кріплення ножа 7 повертанням у

Експлуатація Початок роботи З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним. OBJ_BUCH-2057-004.book Page 126 Wednesday, March 2, 2016 3:35 PMУкраїнська | 127 Bosch Power Tools 1 609 92A 1NB | (2.3.16) Встановлення напрямку обертання IXO (3 603 JA8 0..) (див. мал. D1) – Щоб налаштувати праве обертання шуруповерта, посуньте перемикач напрямку обертання 5 до упору вперед. IXO (3 603 J81 0.., 3 603 J59 3..) (див.мал.D2) – Щоб налаштувати праве обертання шуруповерта, натисніть на перемикач напрямку обертання з правого боку до упору. Вмикання/вимикання – Щоб увімкнути різальну насадку, натисніть на вимикач 6 шуруповерта і тримайте його натиснутим. – Щоб вимкнути різальну насадку, відпустіть вимикач 6 шуруповерта. Вказівки щодо роботи Не навантажуйте електроприлад настільки, щоб він зупинився. Ріжуча спроможність електроприладу залежить від матеріалів, що розрізаються, і ступеню зарядженості акумулятора. Завелике просування в залежності від зарядженості акумулятора значно зменшує продуктивність роботи. Завжди очищайте ніж від залишків матеріалу. Під час розрізання напрямний полоз 2 не повинен бути перекошеним і повинен знаходитися паралельно до розрізуваної поверхні. При неправильному встановленні ніж затуплюється. Тонкі матеріали, як напр., тканини, при розрізанні можуть затягуватися в електроприлад і застрягати. Тому, розрізаючи такі матеріали, не натискайте занадто сильно. Під час розрізування тримайте їх натягнутими і розрізайте повільно. Оптимальні результати розрізування краще за все встановлювати практичним способом. Технічне обслуговування і сервіс Технічне обслуговування і очищення Тримайте різальну насадку в чистоті, щоб вона працювала якісно і надійно. OBJ_BUCH-2057-004.book Page 127 Wednesday, March 2, 2016 3:35 PM128 | Українська 1 609 92A 1NB | (2.3.16) Bosch Power Tools Для очищення знімайте різальну насадку з шуруповерта. При ненавмисному увімкненні вимикача існує небезпека поранення. Обережно при очищенні різального і контрножа. У ножів гострі леза, якими можна поранитися. Під час розрізування залишки матеріалів можуть збиратися під захисним кожухом. – Регулярно очищайте захисний кожух 3 пензликом. Сервіс та надання консультацій щодо використання

При всіх запитаннях і при замовленні запчастин, будь ласка, обов’язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці різальної насадки. Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатац ії і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: [phone] (багатоканальний) E-Mail: [e-mail] Офіційний сайт: www.bosch-powertools.com.ua OBJ_BUCH-2057-004.book Page 128 Wednesday, March 2, 2016 3:35 PMУкраїнська | 129 Bosch Power Tools 1 609 92A 1NB | (2.3.16) Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.
