Ixo 1600A001YF - Outil de découpe BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Visseuse sans fil
Tension	3.6 V
Capacité de la batterie	1.5 Ah
Couple maximal	5 Nm
Vitesse à vide	0-215 tr/min
Poids	0.35 kg
Utilisation	Idéale pour le vissage léger et les travaux de bricolage à domicile
Temps de charge	3 heures
Accessoires inclus	Chargeur, embouts de vissage
Maintenance	Nettoyer régulièrement, vérifier l'état de la batterie
Sécurité	Utiliser des lunettes de protection lors de l'utilisation
Garantie	2 ans
Informations supplémentaires	Compatible avec les accessoires de la gamme Bosch

FOIRE AUX QUESTIONS - Ixo 1600A001YF BOSCH

Comment charger la batterie du BOSCH Ixo 1600A001YF ?

Pour charger la batterie, connectez le chargeur fourni à la prise située sur l'appareil et branchez-le à une prise électrique. Assurez-vous que le témoin lumineux indique que la batterie est en charge.

Quelle est la durée de vie de la batterie du BOSCH Ixo 1600A001YF ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle peut durer jusqu'à 30 minutes d'utilisation continue après une charge complète.

Comment remplacer l'embout de vissage sur le BOSCH Ixo 1600A001YF ?

Pour remplacer l'embout de vissage, tirez simplement sur l'embout actuel pour le retirer, puis insérez le nouvel embout jusqu'à ce qu'il soit bien en place.

Que faire si le BOSCH Ixo 1600A001YF ne fonctionne pas ?

Vérifiez d'abord que la batterie est complètement chargée. Si l'appareil ne fonctionne toujours pas, vérifiez les connexions et assurez-vous que l'embout est correctement installé.

Le BOSCH Ixo 1600A001YF est-il compatible avec d'autres embouts ?

Oui, le BOSCH Ixo 1600A001YF est compatible avec de nombreux embouts de vissage standard disponibles sur le marché.

Comment nettoyer le BOSCH Ixo 1600A001YF ?

Utilisez un chiffon doux et humide pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le plastique.

Où puis-je trouver des pièces de rechange pour le BOSCH Ixo 1600A001YF ?

Les pièces de rechange sont disponibles dans les magasins d'outillage, sur le site Web de Bosch ou auprès de revendeurs agréés.

Quelle est la garantie du BOSCH Ixo 1600A001YF ?

Le BOSCH Ixo 1600A001YF est généralement livré avec une garantie de 2 ans, mais il est conseillé de vérifier les termes spécifiques sur votre preuve d'achat.

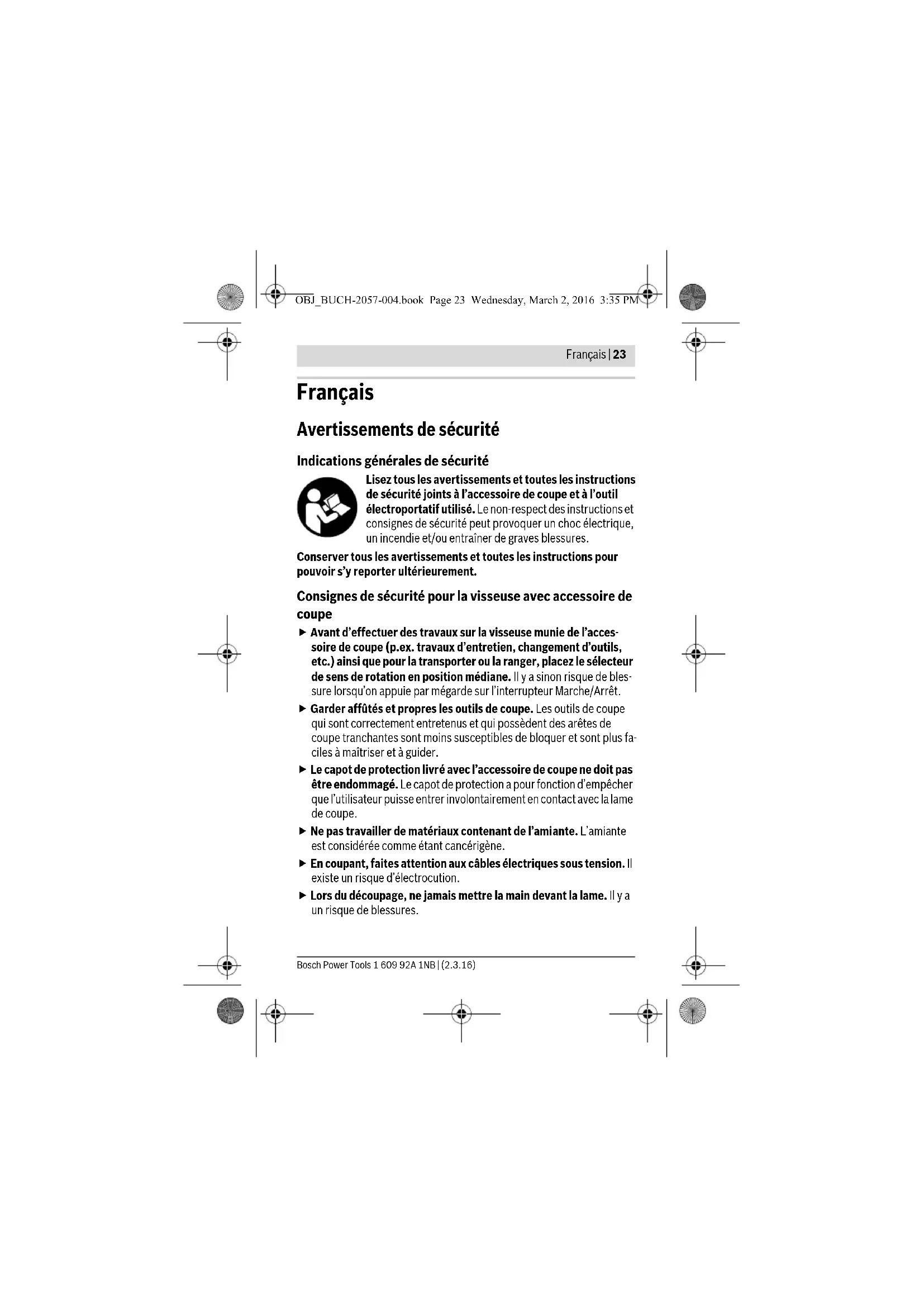

MODE D'EMPLOI Ixo 1600A001YF BOSCH

Avertissements de sécurité

Indications générales de sécurité

Lisez tous les avertissements et toutes les instructions de sécurité joints à l'accessoire de coupe et à l'outil électroportatif utilisé. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Consignes de sécurité pour la visseuse avec accessoire de coupe

▶ Avant d'effectuer des travaux sur la visseuse munie de l'accessoire de coupe (p.ex. travaux d'entretien, changement d'outils, etc.) ainsi que pour la transporter ou la ranger, placez le sélecteur de sens de rotation en position médiane. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.
Garder affûtés et propres les outils de coupe. Les outils de coupe qui sont correctement entretenus et qui possèdent des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à maîtriser et à guider.
▶ Le capot de protection livré avec l'accessoire de coupe ne doit pas être endommagé. Le capot de protection a pour fonction d'empêcher que l'utilisateur puisse entrer involontairement en contact avec la lame de coupe.
▶ Ne pas travailler de matériaux contenant de l'amiante. L'amiante est considérée comme étant cancérigène.
▶ En coupant, faites attention aux câbles électriques sous tension. Il existe un risque d'électrocution.
▶ Lors du découpage, ne jamais mettre la main devant la lame. Il y a un risque de blessures.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

▶ Eviter tout démarrage intempestif. Porter l'outil électroportatif ayant le doigt sur l'interrupteur Marche/Arrêt est source d'accidents.
▶ Ne laissez pas les enfants sans surveillance. Vous éviterez ainsi qu'ils puissent jouer avec l'accessoire de coupe ou avec la visseuse munie de l'accessoire de coupe.
- Cette visseuse avec accessoire de coupe n'est pas prévue pour être utilisée par des enfants ni par des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances.

Cette visseuse avec accessoire de coupe peut être utilisée par les enfants (âgés d'au moins 8 ans) et par les personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances, lorsque ceux-ci sont sous la surveillance d'une personne responsable de leur sécurité ou après avoir reçu des instructions sur la façon d'utiliser la visseuse avec accessoire de coupe en toute sécurité et après avoir bien compris les dangers liés à son utilisation. Sinon, il existe un risque de blessures et d'utilisation inappropriée.

Description et performances du produit

Utilisation conforme

L'accessoire de coupe est conçu pour être utilisé en combinaison avec la visseuse sans fil IXO pour la découpe de matériaux souples et flexibles de maximum 6 mm d'épaisseur, tels que moquette, PVC, carton, cuir, tissus ou autres matériaux similiaires.

L'accessoire de coupe n'est destiné qu'à un usage privé et il doit être utilisé exclusivement avec les outils électroportatifs suivants :

- Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)

Eléments de l'appareil

La numérotation des éléments de l'appareil se réfère aux représentations sur les pages graphiques.

1 Accessoire de coupe
2 Patin de guidage
3 Capot de protection
4 Bague de déverrouillage

1 609 92A 1NB | (2.3.16) Bosch Power Tools

5 Commutateur du sens de rotation

6 Interrupteur Marche/Arrêt

7 Vis de fixation de la lame

8 Lame

9 Capot en caoutchouc

Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d'accessoires.

Caractéristiques techniques

Accessoire de coupe Cutter

N° d'article	1 600 A00 1YN
Poids suivant EPTA-Procedure01:2014	kg 0,15

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en tous points conforme aux exigences de la directive 2006/42/CE et ses modifications ultérieures.

Dossier technique (2006/42/CE) auprès de :

Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Henk Becker Helmut Heinzelmann

▶ Avant d'effectuer des travaux sur la visseuse munie de l'accessoire de coupe (p.ex. travaux d'entretien, changement d'outils, etc.) ainsi que pour la transporter ou la ranger, placez le sélecteur de sens de rotation en position médiane. Il y a risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

Mise en place de l'accessoire de coupe (voir figures A1 -A2)

• Avant de monter l'accessoire de coupe 1, retirez le capot en caoutchouc 9 de la visseuse vers l'avant.
• Placez ensuite l'accessoire de coupe sur la visseuse.
  L'accessoire de coupe doit s'encliqueter de manière audible.

Note : L'accessoire de coupe peut être fixé dans 8 positions différentes, de façon à pouvoir choisir la position de travail idéale, par exemple pour couper de la moquette le long d'un mur.

Démontage (voir figures B1-B2)

• Tournez la bague de déverrouillage 4 dans le sens ① et retirez l'accessoire de coupe vers l'avant (②).
• Ensuite montez à nouveau le capot en caoutchouc 9 sur la visseuse.

Remplacement de la lame de coupe (voir figures C1-C2)

Note : Ne procéder au remplacement de la lame de coupe que quand l'accessoire de coupe est monté sur la visseuse. Etant donné que la broche de l'outil est alors bloquée, il est facile de desserrer la vis de fixation de la lame.

• Placez le sélecteur de sens de rotation 5 en position médiane.
• Desserrez la vis de fixation de la lame 7 en la tournant dans le sens Ⓞ.
• Soulevez légèrement la lame 8 et retirez-la vers le bas.
• Montez la nouvelle lame sur le porte-outil, le bord aiguisé vers l'extérieur.
  Veillez à ce que la lame s'encliquette sur le porte-outil.
• Resserrez la vis de fixation de la lame 7 en la tournant dans le sens ②.

Fonctionnement

Mise en service

Afin d'économiser l'énergie, ne mettez l'outil électroportatif en marche que quand vous l'utilisez.

1 609 92A 1NB | (2.3.16) Bosch Power Tools

Sélection du sens de rotation

IXO (3 603 JA8 0..) (voir figure D1)

- Pour sélectionner la rotation droite sur la visseuse, poussez le sélecteur de sens de rotation 5 jusqu'en butée vers l'avant.

IXO (3 603 J81 0., 3 603 J59 3.) (voir figure D2)

- Pour sélectionner la rotation droite sur la visseuse, enfoncez par la droite le sélecteur de sens de rotation jusqu'en butée.

Mise en Marche/Arrêt

• Pour mettre en marche l'accessoire de coupe, actionnez l'interrupteur Marche/Arrêt 6 de la visseuse et maintenez-le enfoncé.
• Pour arrêter l'accessoire de coupe, relâchez l'interrupteur Marche/Arrêt 6 de la visseuse.

Instructions d'utilisation

▶ Ne sollicitez pas l'outil électroportatif au point qu'il s'arrête.

La puissance de coupe de l'outil électroportatif dépend des matériaux à couper et de l'état de charge de l'accu.

Une vitesse d'avance excessive réduit sensiblement la puissance de coupe par charge d'accumulateur.

Tenez la lame toujours propre et exempte de tout restes de matériau.

Le patin de guidage 2 ne doit pas coincer lors du découpage et doit être orienté parallèlement au tracé de coupe.

En cas d'utilisation non conforme, la lame s'émousse.

Les matériaux fins tels que les tissus peuvent être happés par l'outil électroportatif lors de la coupe et se coincer. Ne pressez pas trop fort pour pouvoir bien couper ces matériaux. Tenez-les tendus lors de la coupe et coupez lentement.

Pour obtenir des résultats de coupe optimaux, effectuez des essais pratiques.

Entretien et Service Après-Vente

Nettoyage et entretien

Seul un accessoire de coupe propre permet de travailler de manière impeccable et en toute sécurité.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

Pour nettoyer l'accessoire de coupe, retirez-le de la visseuse. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.
Faites attention lors du nettoyage de la lame et de la contre-lame.
Les lames possèdent des arêtes tranchantes, vous pourriez vous blesser.
Il est possible que des restes de matériaux s'accumulent sous le capot de protection lors de la coupe.
- Nettoyez régulièrement le capot de protection 3 avec un pinceau.

Service Après-Vente et Assistance

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement la référence à 10 chiffres indiquée sur la plaque signalétique de l'accessoire de coupe.

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

France

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel.: [phone]

(coût d'une communication locale)

Fax:[phone]

E-Mail: [e-mail]

1 609 92A 1NB | (2.3.16) Bosch Power Tools

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel.:[phone]

Fax : [phone]

E-Mail:[e-mail]

Belgique, Luxembourg

Tel.: [phone]

Fax: [phone]

E-Mail : [e-mail]

Suisse

Passez votre commande de pièces détachées directement en ligne sur

notre site www.bosch-pt.com/ch/fr.

Tel.:[phone]

Fax:[phone]

E-Mail : [e-mail]

Élimination des déchets

Prière de rapporter l'accessoire de coupe, les autres accessoires associés et les emballages dans un Centre de recyclage respectueux de l'environnement.

Sous réserve de modifications.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)
