| Тип продукт | Приставка за рязане за акумулаторен винтоверт |
| Марка | Bosch |
| Модел | Ixo 1600A001YF (приставка за рязане Cutter) |
| Предназначение | Рязане на меки и гъвкави материали (килим, PVC, картон, кожа, тъкани) с дебелина до 6 mm |
| Тегло | 0,15 kg (според EPTA-Procedure 01:2014) |
| Съвместимост | Акумулаторни винтоверти Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..) |
| Захранване | Чрез винтоверта (няма собствено захранване) |
| Материал на острието | Закалена стомана (предполага се) |
| Брой фиксиращи позиции | 8 различни позиции |
| Включени елементи | Приставка за рязане, направляваща подложка, предпазен капак, острие, фиксиращ винт, пръстен за освобождаване |
| Основни функции | Линейно рязане на меки материали, направляване с подложка, защита с капак |
| Поддръжка и почистване | Демонтирайте приставката преди почистване, почистете капака с четка, острието е остро - внимавайте да не се порежете |
| Безопасност | Поставете селектора за посока на въртене в средно положение преди монтаж/демонтаж; не използвайте върху азбест; внимавайте за кабели под напрежение; не поставяйте ръце пред острието |
| Резервни части и ремонтопригодност | Налично резервно острие; следпродажбено обслужване Bosch; поръчка онлайн на www.bosch-pt.fr |
| Обща информация | Гаранция и CE съответствие според директива 2006/42/ЕО; техническо досие в Robert Bosch Power Tools GmbH |
Често задавани въпроси - Ixo 1600A001YF BOSCH
Въпроси на потребители за Ixo 1600A001YF BOSCH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия режещ инструмент в PDF формат безплатно! Намерете ръководството си Ixo 1600A001YF - BOSCH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. Ixo 1600A001YF на марката BOSCH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Ixo 1600A001YF BOSCH

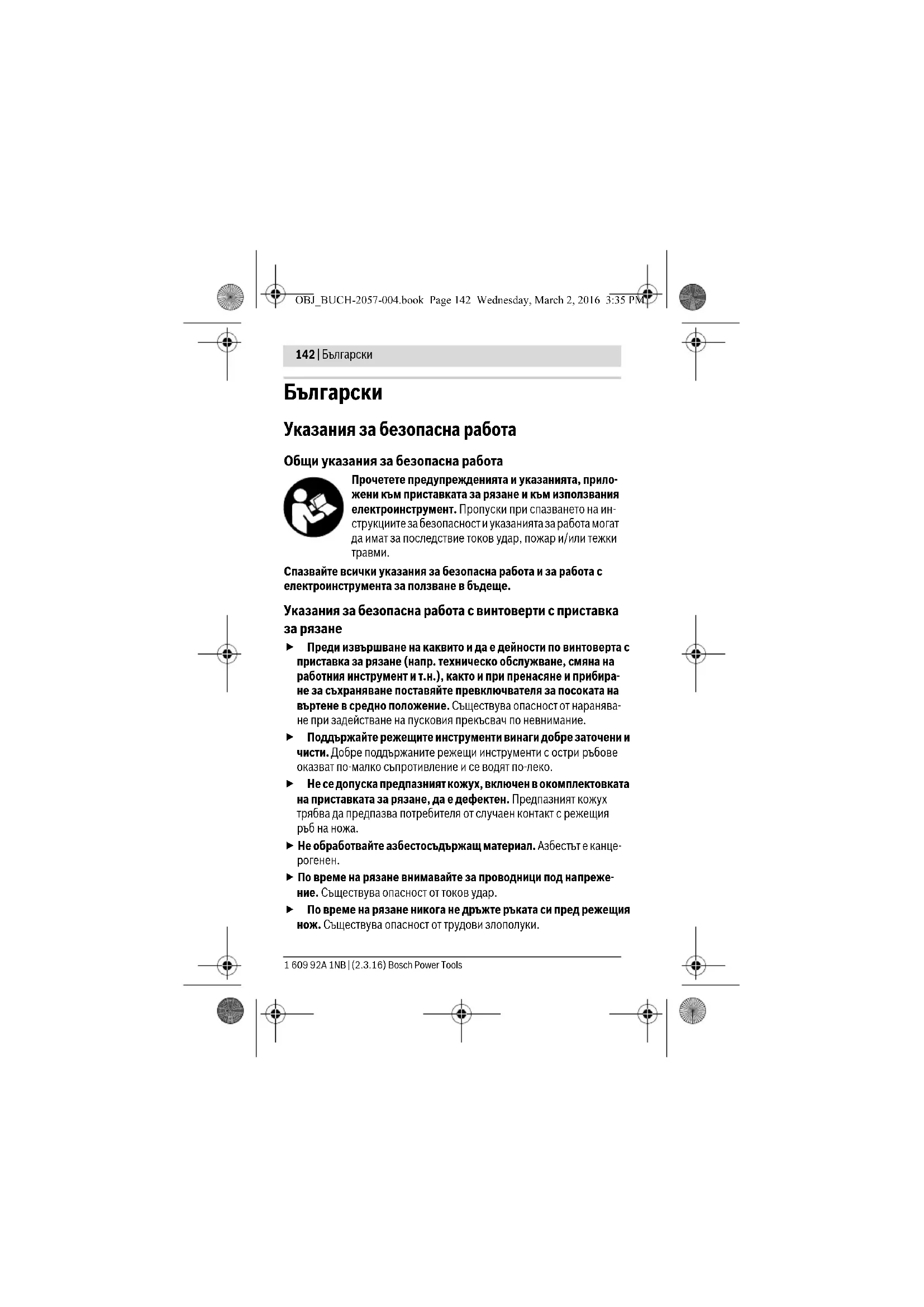

Български. Страница 142
Указания за безопасна работа
Общи указания за безопасна работа
Прочетете предупрежденията и указанията, приложени към приставката за рязане и към използвания електроинструмент. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки травми.
Спазвайте всички указания за безопасна работа и за работа с електроинструмента за ползване в бъдеще.
Преди извършване на каквито и да е дейности по винтоверта с приставка за рязане (напр. техническо обслужване, смяна на работния инструмент и т.н.), както и при пренасяне и прибиране за съхраняване поставяйте превключвателя за посоката на въртене в средно положение. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Не се допуска предпазният кожух, включен в окомплектовката на приставката за рязане, да е дефектен. Предпазният кожух трябва да предпазва потребителя от случаен контакт с режещия ръб на ножа.
▶ Не обработвайте азбестосъдържащ материал. Азбестът е канцерогенен.
▶ По време на рязане внимавайте за проводници под напрежение. Съществува опасност от токов удар.
▶ По време на рязане никога не дръжте ръката си пред режещия нож. Съществува опасност от трудови злополуки.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
▶ Избягвайте включване по невнимание. Носенето на електроинструмента с пръст върху пусковия прекъсвач може да доведе до трудови злополуки.
▶ Контролирайте децата. Така предотвратявате опасността деца да играят с приставката за рязане или с винтоверта с монтирана приставка за рязане.
Винтовертът с приставка за рязане не е предвиден за ползване от деца и лица с ограничени физически, сензорно-моторни или душевни способности или лица с недостатъчни знания и опит. Винтовертът с приставка за рязане може да бъде ползван от деца над 8 годишна възраст и лица с ограничени физически, сензорно-моторни или душевни способности или лица с недостатъчни знания и опит при положение, че са под непосредствення контрол на отговорно за безопасността им лице или са били обучени за работа с него и са запознати с опасностите, произтичащи от това. В противен случай съществува опасност от неправилно ползване и трудови злополуки.
Описание на продукта и възможностите му
Предназначение на уреда
Приставката за рязане е предназначена за рязане в комбинация с акумулаторния винтоверт IXO на гъвкави меки материали с дебелина до 6 mm, напр. килими, PVC, картони, кожени изделия, платове и др.п. материали.
Приставката за рязане е предназначена само за ползване в домашни условия и само в комбинация със следните електроинструменти:
- Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)
Изобразени елементи
Номерирането на изобразените компоненти се отнася до фигурите на страниците с изображенията.
1 Приставка за рязане
2 Направляваща шейна
3 Предпазен кожух
4 Освобождаващ пръстен
5 Превключвател за посоката на въртене
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
6 Пусков прекъсвач
7 Винт за застопоряване на ножа
8 Режещ нож
9 Гумена капачка
Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.
Технически данни
| Приставка за рязане Cutter | |
| Каталожен номер | 1 600 A00 1YN |
| Маса съгласно EPTA-Procedure01:2014 | kg 0,15 |
Декларация за съответствие
С пълна отговорност ние декларираме, че описаният в раздела «Технически данни» продукт съответства на всички валидни изисквания на Директива 2006/42/ЕО, включително на измененията им.
Техническа документация (2006/42/EO) при:
Robert Bosch Power Tools GmbH, PT/ETM9,
70538 Stuttgart, GERMANY
Henk Becker
Helmut Heinzelmann
▶ Преди извършване на каквито и да е дейности по винтоверта с приставка за рязане (напр. техническо обслужване, смяна на работния инструмент и т.н.), както и при пренасяне и прибиране за съхраняване поставяйте превключвателя за посоката на
1 609 92A 1NB | (2.3.16) Bosch Power Tools
въртене в средно положение. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
Монтиране на приставката за рязане (вижте фигури A1 -A2)
- Преди монтиране на приставката за рязане 1 трябва да издърпате напред и извадите гумената капачка 9 на винтоверта.
– След това поставете приставката за рязане на винтоверта. Приставката за рязане трябва да се захване с отчетливо прещрак- ване.
Упътване: Можете да поставите приставката за рязане в 8 различни позиции. Така можете да изберете оптималната позиция за конкретните работни условия, напр. при рязане на линолеум по продължението на ръб на стена.
Демонтиране (вижте фигури В1-В2)
- Завъртете освобождаващия пръстен 4 по посока на въртене ① и издърпайте приставката за рязане напред (②).
- След това поставете отново гумената капачка 9 на винтоверта.
Смяна на ножа (вижте фигури C1-C2)
Упътване: Сменяйте ножа само когато приставката за рязане е монтирана на винтоверта. Така валът на инструмента е блокиран и винтът за застопоряване на ножа може да бъде развит.
- Поставете превключвателя за посоката на въртене 5 в средно положение.
- Развийте винта за застопоряване на ножа 7, като го въртите в посоката 0.
– Повдигнете леко ножа 8 и го извадете надолу. - Поставете в гнездото новия нож с шлифования ръб навън. При вкарването на ножа в гнездото трябва да се усети прещракване.
- Отново затегнете винта за застопоряване 7, като го въртите в посоката ②.
Работа с уреда
За да пестите енергия, дръжте електроинструмента включен само когато го ползвате.
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
Избор на посоката на въртене
- За включване на посока дясна посока на въртене преместете превключвателя 5 до упор напред.
IXO (3 603 J81 0.., 3 603 J59 3..) (вижте фигура D2) - За включване на въртене надясно на винтоверта натиснете превключвателя за посоката на въртене до упор отдясно.
Включване и изключване
- За включване на приставката за рязане натиснете и задръжте спу- ська 6 на винтоверта.
- За да изключите приставката за рязане, отпуснете пусковия пре- късвач 6 на винтоверта.
Указания за работа
▶ Не претоварвайте електроинструмента до степен, при която въртенето му да спре.
Производителността на електроинструмента зависи от разрязвания материал и степента на зареденост на акумулаторната батерия.
В зависимост от състоянието на акумулаторната батерия прекалено бързото подаване намалява значително производителността.
Поддържайте режещия нож винаги чист и без полепнали остатъци от разрязвания материал.
По време на рязане направляващата шейна 2 не трябва да се заклинва и трябва да е винаги успоредна на разрязваната повърхност.
При неправилно ползване ножът се затъпява.
По време на рязане тънки материали, напр. платове, могат да бъдат увлечени в електроинструмента и да се заклинат. Затова при такива материали не притискайте твърде силно, за да режете качествено. По време на рязане ги дръжте опънати и разрязвайте бавно.
Оптималния начин на рязане се определя най-добре чрез изпробване на практика.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Поддържане и почистване
▶ За да работите качествено и сигурно, поддържайте приставка-
та за рязане чиста.
За почистване първо демонтирайте приставката за рязане от винтоверта. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
▶ Внимавайте при почистване на режещия нож и на опорния нож. Ножовете имат остри режещи ръбове, съществува опасност да се нараните.
По време на рязане под предпазния кожух могат да се натрупат оста- тьци от разрязвания материал.
– Почиствайте редовно предпазния кожух 3 с мека четка.
Сервиз и технически съвети
Моля, при въпроси и поръчка на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на приставката за рязане.
Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия серверен отдел. Монтажни чертежи и информация за резервни части можете да намерите също на адрес:
www.bosch-pt.com
Екипът на Бош за технически съвети и приложения ще отговори с удоволствие на въпросите Ви относно нашите продукти и допълнителни-те приспособления за тях.
Роберт Бош ЕООД - България
Бош Сервиз Център
Гаранционни и извънгаранционни ремонти
бул. Черни връх 51-Б
FPI Бизнес център 1407
1907 София
Тел.: (02) 9601061
Тел.: (02) 9601079
Факс: (02) 9625302
www.bosch.bg
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
С оглед опазване на околната среда приставката за рязане, принадлежностите и опаковките трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.
Правата за изменения запазени.
