| Produkta veids | Griezējpiederums bezvadu skrūvgriežam |
| Zīmols | Bosch |
| Modelis | Ixo 1600A001YF (griezējpiederums Cutter) |
| Paredzētais lietojums | Mīksto un elastīgo materiālu (paklāja, PVC, kartona, ādas, audumu) griešana līdz 6 mm biezumam |
| Svars | 0,15 kg (saskaņā ar EPTA procedūru 01:2014) |
| Saderība | Bosch IXO bezvadu skrūvgrieži (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..) |
| Barošana | Caur bezvadu skrūvgriezi (nav sava barošanas avota) |
| Asmens materiāls | Rūdīts tērauds (secināts) |
| Stiprinājuma pozīciju skaits | 8 dažādas pozīcijas |
| Komplektācija | Griezējpiederums, vadīšanas sliede, aizsargvāciņš, asmens, stiprinājuma skrūve, atslēgšanas gredzens |
| Galvenās funkcijas | Mīksto materiālu lineāra griešana, vadība ar sliedi, aizsardzība ar vāciņu |
| Apkope un tīrīšana | Pirms tīrīšanas noņemiet piederumu, notīriet aizsargvāciņu ar otu, asmens ass - uzmanieties no traumām |
| Drošība | Pirms montāžas/demontāžas iestatiet griešanās virziena slēdzi vidējā pozīcijā; neizmantojiet uz azbesta; uzmanieties no sprieguma kabeļiem; nelieciet rokas asmens priekšā |
| Rezerves daļas un remonta iespējas | Rezerves asmens pieejams; Bosch pēcpārdošanas serviss; pasūtīšana tiešsaistē www.bosch-pt.fr |
| Vispārīga informācija | Garantija un CE atbilstība saskaņā ar direktīvu 2006/42/EK; tehniskā dokumentācija Robert Bosch Power Tools GmbH |
Bieži uzdotie jautājumi - Ixo 1600A001YF BOSCH
Lietotāju jautājumi par Ixo 1600A001YF BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Griešanas instruments PDF formātā bez maksas! Atrodiet savu rokasgrāmatu Ixo 1600A001YF - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. Ixo 1600A001YF zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA Ixo 1600A001YF BOSCH

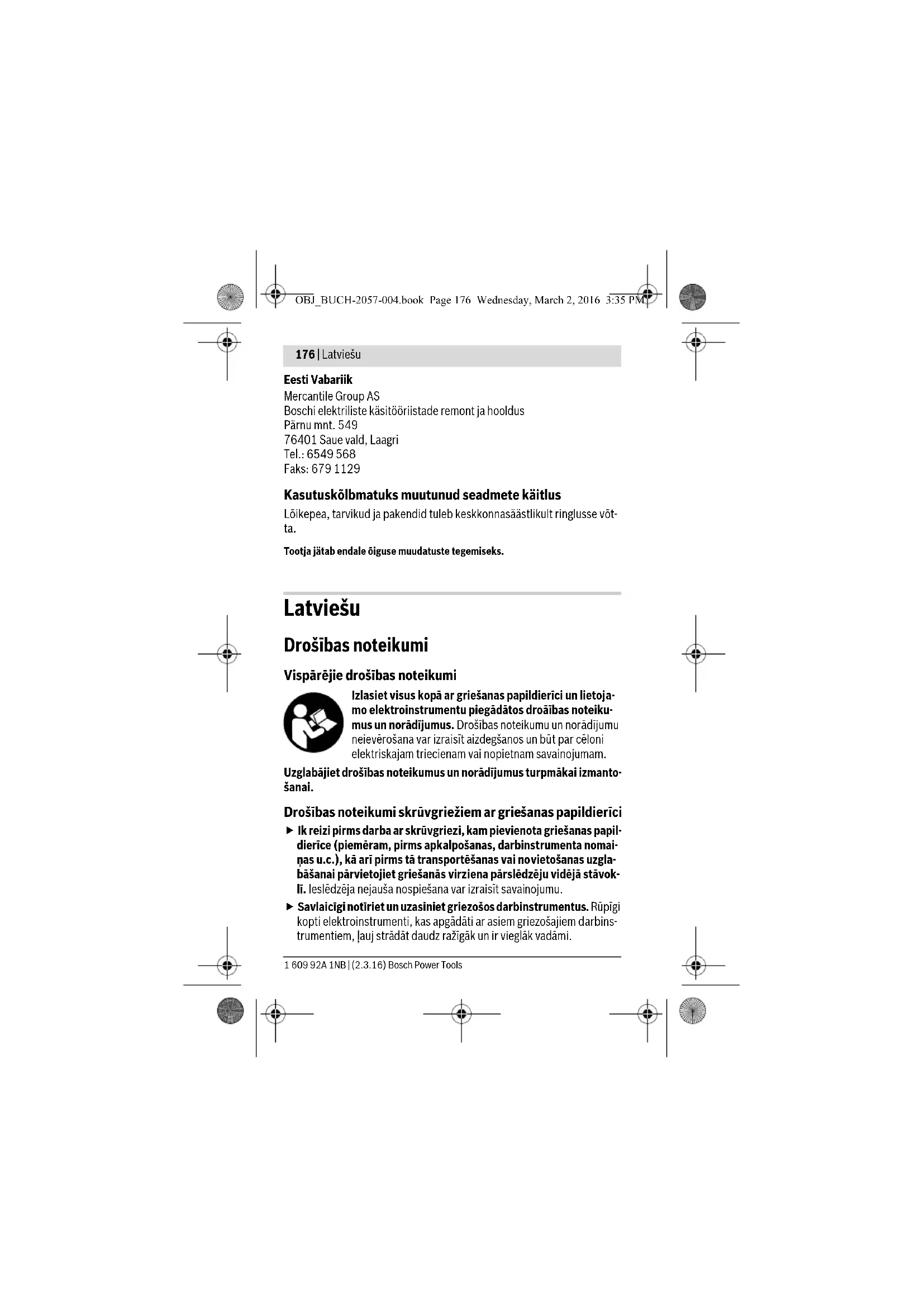

Latviešu....Lappuse 176
Vispārējie drošības noteikumi
Izlasiet visus kopā ar griešanas papildierīci un lietoja- mo elektroinstrumentu piegādātos droāibas noteiku- mus un norādījumus. Drošibas noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Uzglabājiet drošības noteikumus un norādījumus turpmākai izmantošanai.
Drošibas noteikumi skrūvgriežiem ar griešanas papildierici
Ik reizi pirms darba ar skrūvgriezi, kam pievienota griešanas papildierice (piemēram, pirms apkalpošanas, darbinstrumenta nomaiņas u.c.), kā arī pirms tā transportēšanas vai novietošanas uzglabāšanai pārvietojiet griešanās virziena pārslēdzėju vidėjā stāvokli. leslēdzėja nejauša nospiešana var izraisīt savainojumu.
Savlaicigi notiriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezošajiem darbinstrumentiem, lauj strādāt daudz ražigāk un ir vieglāk vadāmi.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
▶ Pie griešanas papildierices piederošais aizsargpārsegs nedrikst būt bojāts. Aizsargpārsegam jāpasargā lietotājs no nejaušas saskaršanās ar griezejasmeni.
▶ Neapstrādājiet materiālus, kas satur azbestu. Azbestam piemīt kan-cerogēnas īpašības.
▶ Gtiešanas laikā sekojiet, lai griezējasmens nesaskartos ar spriegumnesošiem vadiem. Tas var radit elektriskā trieciena briesmas.
▶ Griešanas laikā nenovietojiet rokas griezējasmens priekšā. Tas var radit savainojumus.
▶ Nepielaujiet elektroinstrumenta patvalīgu ieslēgšanos. Turot pirkstu uz elektroinstrumenta ieslēdzēja tā pārnešanas laikā, viegli var notikt nelaimes gadījums.
▶ Uzraugiet bērnus. Tas Įaus nodrošināt, lai bērni nerotalātos ar griešanas papildierici vai ar skruvgriezi, kuram ir pievienota griešanas papildierice.
- Šis skrūvgriezis ar tam pievienotu griešanas papildierīci nav paredzēts, lai to lietotu bērni un personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekošu pieredzi un zināšanām.
Šo skrūvgriezi ar tam pievienotu griešanas papildierīci var lietot bērni no 8 gadu vecuma un personas ar ierobežotām psihiskajām, sensorajām vai garīgajām spējām un nepietiekošu pieredzi vai zināšanām pie nosacijuma, ka darbs notiek par vīņu drošību atbildigas personas uzraudzībā vai arī šī persona sniedz norādījumus par drošu apiešanos ar skrūvgriezi un tam pievienoto griešanas papildierici un informē par briesmām, kas saistitas ar tā lietošanu. Pretējā gadījumā pastāv savainošanās briesmas elektroinstrumenta nepareizas lietošanas dēļ.
Izstrādājuma un tā darbības apraksts
Pielietojums
Griešanas papildierīce, to lietojot kopā ar akumulatora skrūvgriezi IXO, ir paredzēta līdz 6 mm biezu lokanu un mīkstu materiālu, piemēram, paklāju, PVC, kartona, dažādu ādas šķirņu, audumu un citu līdzīgu materiālu griešanai.
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
Griešanas papildierice ir paredzeta tikai personigai lietošanai mājsaimniecibā, un to drīkst izmantot vienīgi kopā ar šādiem elektroinstrumentiem:
- Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst grafiskajās lappusēs sniegtajiem attēliem.
1 Griešanas papildierice
2 Vadotnes sliede
3 Aizsargpärsegs
4 Fiksējošais gredzens
5 Griešanās virziena pārslēdzējs
6 leslēdzējs
7 Skrūve asmens stiprināšanai
8 Griezējasmens
9 Gumijas vācīnš
Šeit attėlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Griešanas papildierice Cutter | |
| Izstrādājuma numurs | 1 600 A00 1YN |
| Svars atbilstoši EPTA-Procedure01:2014 kg 0,15 | |
Atbilstības deklarācija
Mês ar pilnu atbildību paziņojam, ka sadalā „Tehniskie parametri“ aprakstītais izstrādājums atbilst visiem direktīvā 2006/42/EK un tās labojumos ietvertajiem saistošajiem noteikumiem.
Tehniskä lieta (2006/42/EK) no: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Ik reizi pirms darba ar skrūvgriezi, kam pievienota griešanas papildierice (piemēram, pirms apkalpošanas, darbinstrumenta nomaiņas u.c.), kā arī pirms tā transportēšanas vai novietošanas uzglabāšanai pārvietojiet griešanās virziena pārslēdzēju vidējā stāvokli. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
Griešanas papildierices pievienošana (attēli A1 - A2)
- Pirms grišanas papildierīces 1 pievienošanas no skrūvgrieža jānovelk gumijas vāciņš 9, to pārvietojot virzienā uz priekšu.
- Pēc tam uzbīdiet uz skrūvgrieža griešanas papildierici. Griešanas papildiericei jāfiksējas uz skrūvgrieža ar skaidri sadzirdamu klikški.
Piezime. Griešanas papildierici var pievienot 8 dažados stāvoklos. Tas lauj optimāli pielāgot griešanas papildierices stāvokli veicamajam darbam, piemēram, grīdas klājuma materiāla griešanai sienas tuvumā.
Nonemšana (attēli B1-B2)
- Pagrieziet fiksējošo gredzenu 4 virzienā ① un novelciet griešanas papildierīci no skrūvgrieža virzienā uz priekšu (②).
- No jauna nostipriniet uz skrūvgrieža gumijas vāciņu 9.
Griezējasmens nomaiņa (attēli C1 - C2)
Piezime. Veiciet griezējasmens nomainu tikai laikā, kad griešanas papildierīce ir nostiprināta uz skrūvgrieža. Šajā stāvoklī tiek blokēta darbvārpsta, atvieglojot asmens stiprināšanas skrūves atskrūvēšanu.
- Pārvietojiet griešanās virziena pārslēdzēju 5 vidējā stāvokli.
- Atskrūvējiet asmens stiprināšanas skrūvi 7, griežot to virzienā ①.
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
- Nedaudz paceliet griezējasmeni 8 un to novelciet, pārvietojot lejupvirzienā.
- Novietojiet jauno griezējasmeni uz darbinstrumenta turētāja tā, lai tā noslīpētā mala būtu vērsta uz ārpusi.
Sekojiet, lai griezējasmens fiksētos uz darbinstrumenta turētāja. - No jauna stingri pievelciet asmens stiprināšanas skrūvi 7, griežot to virzienā ②.
Lietošana
Uzsākot lietošanu
Lai taupītu energiju, ieslēdziet elektroinstrumentu tikai tad, kad tas tiek lietots.
Griešanās virziena izvēle
IXO (3 603 JA8 0..) (skatit attéls D1)
- Lai pārslēgtu skrūvgriezi darbam ar griešanās virzienu pa labi, pārvietojiet griešanās virziena pārslēdzēju 5 līdz galam uz priekšu.
IXO (3 603 J81 0.., 3 603 J59 3..) (skatit attëls D2) - Lai izvēlētos skrūvgrieža griešanās virzienu pa labi, pārvietojiet griešanās virziena pārslēdzēju līdz galam pa labi.
leslēgšana un izslēgšana
- Lai iedarbinātu griešanas papildierīci, nospiediet skrūvgrieža ieslēdzēju 6 un turiet to nospiestu.
- Lai izslēgtu griešanas ierīci, atlaidiet skrūvgrieža ieslēdzēju 6.
Norādījumi darbam
▶ Nenoslogojiet instrumentu līdz tādai pakāpei, ka tā darbvārpsta pārtrauc griezties.
Elektroinstrumenta veicamā darba apjoms ir atkarīgs no griežamā materiāla un no akumulatora uzlādes pakāpes. Pārāk ātri pārvietojot elektroinstrumentu, samazinās veicamā darba apjoms, ko spēj nodrošināt viens pilnīgi uzlādēts akumulators. Vienmēr uzturiet griezējasmeni tīru un atbrivojiet to no griežamā materiāla paliekām.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Griešanas laikā vadotnes sliedi 2 nedrikst noliekt sānu virzienā, bet tā jā-tur paralēli paralēli griežamā materiāla virsmai.
Nepareizas lietošanas dēl griezējasmens ātri klūst neass.
Plâni materiâli, piemêram, audumi, griešanas laikâ var tikt ievilkti elektroinstrumentâ un izsaukt asmens iestrëgšanu. Lai bez traucëjumiem grieztu šâdus materiâlus, griešanas laikâ neizdariet uz tiem pârâk lielu spiedienu. Griešanas laikâ turiet materiâlu nostieptu un pârvietojiet elektroinstrumentu ar nelielu âtrumu.
Optimālo griešanas ātrumu vislabāk izvēlėties praktisku mēginājumu celā.
Apkalpošana un apkope
Apkalpošana un tirišana
▶ Lai varētu droši un ražīgi strādāt ar griešanas papildierici, uzturiet to tīru.
▶ Veicot griešanas papildierīces tirišanu, noņemiet to no skrūvgrieža. Nejauša ieslēdzēja nospiešana var izraisīt savainojumu.
▶ leverojiet piesardzibu, veicot griezejasmens un apakšējā asmens tirišanu. Asmeņiem ir asas griezejšķautnes, kas var radīt savainojumus.
Griešanas laikā zem elektroinstrumenta aizsarga var uzkrāties materiāla paliekas.
- Ar otu regulāri tīriet aizsargpārsegu 3.
Klientu konsultāciju dienests un konsultācijas par lietošanu
Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam noteikti paziņot 10 zīmju izstrādājuma numuru, kas atrodams uz griēšanas papildierīces markējuma plāksnītes.
Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē:
www.bosch-pt.com
Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā vei-
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
dā, sniedzot atbildes uz jautājumiem par mūsu izstrādājumiem un to pie- derumiem.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Dzelzavas ielā 120 S
LV-1021 Riga
Tâlr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotā griešanas papildierīce, tās piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Tiesības uz izmainām tiek saglabātas.
