| Producttype | Snij-accessoire voor accuschroevendraaier |
| Merk | Bosch |
| Model | Ixo 1600A001YF (snij-accessoire Cutter) |
| Beoogd gebruik | Snijden van zachte en flexibele materialen (tapijt, PVC, karton, leer, stoffen) tot 6 mm dikte |
| Gewicht | 0,15 kg (volgens EPTA-procedure 01:2014) |
| Compatibiliteit | Bosch IXO accuschroevendraaiers (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..) |
| Voeding | Via de accuschroevendraaier (geen eigen voeding) |
| Mesmateriaal | Gehard staal (afgeleid) |
| Aantal bevestigingsposities | 8 verschillende posities |
| Meegeleverde onderdelen | Snij-accessoire, geleidingsschoen, beschermkap, mes, bevestigingsschroef, ontgrendelring |
| Hoofdfuncties | Lineair snijden van zachte materialen, geleiding met schoen, bescherming door kap |
| Onderhoud en reiniging | Accessoire verwijderen voor reiniging, kap reinigen met een penseel, scherp mes - voorzichtig met letsel |
| Veiligheid | Zet de draairichtingschakelaar in de middenpositie voor montage/demontage; niet gebruiken op asbest; oppassen voor stroomvoerende kabels; houd handen uit de buurt van het mes |
| Onderdelen en repareerbaarheid | Vervangingsmes beschikbaar; Bosch after-sales service; online bestellen op www.bosch-pt.fr |
| Algemene informatie | Garantie en CE-conformiteit volgens richtlijn 2006/42/EG; technisch dossier bij Robert Bosch Power Tools GmbH |
Veelgestelde vragen - Ixo 1600A001YF BOSCH
Gebruikersvragen over Ixo 1600A001YF BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Snijgereedschap in PDF-formaat gratis! Vind uw handleiding Ixo 1600A001YF - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Ixo 1600A001YF van het merk BOSCH.
GEBRUIKSAANWIJZING Ixo 1600A001YF BOSCH
nl Oursprunkelijke gebruikssatranjang
da Original Bragsanising

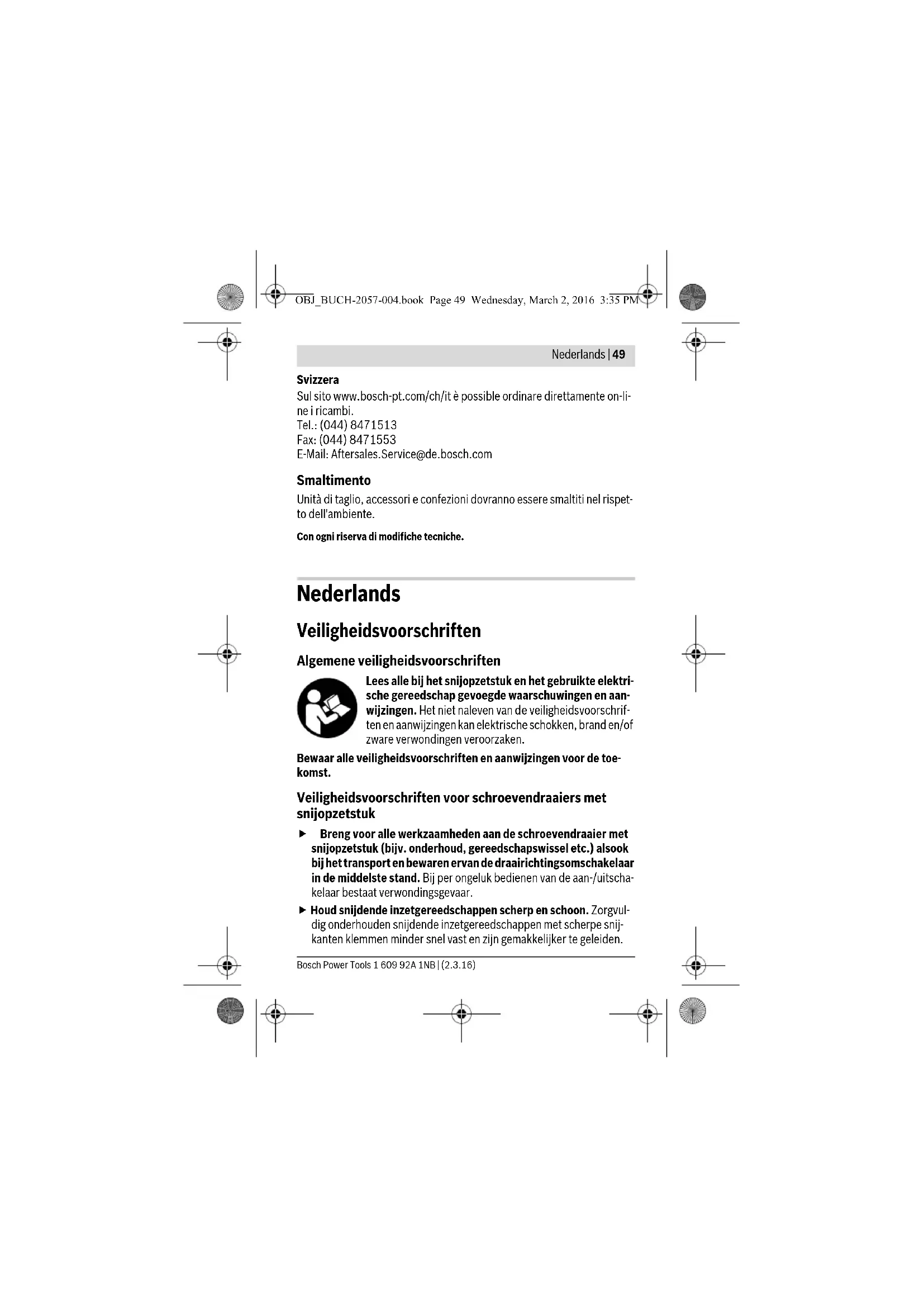

Veiligheidsvoorschriften
Algemene veiligheidsvoorschriften
Lees alle bij het snijopzetstuk en het gebruikte elektrische gereedschap gevoegde waarschuwingen en aanwijzingen. Het niet naleven van de veiligheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of zware verwondingen veroorzaken.
Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.
Veiligheidsvoorschriften voor schroevendraaiers met snijopzetstuk
▶ Breng voor alle werkzaamheden aan de schroevendraaier met snijopzetstuk (bijv. onderhoud, gereedschapswissel etc.) alsook bij het transport en bewaren ervan de draairichtingsomschakelaar in de middelste stand. Bij per ongeluk bedienen van de aan-/uitschakelaar bestaat verwondingsgevaar.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
▶ De bij het snijopzetstuk behorende beschermkap mag niet defect zijn. De beschermkap moet de bedienende persoon tegen toevallig contact met het snijmes beschermen.
▶ Bewerk geen asbesthoudend materiaal. Asbest geldt als kankerverwekkend.
▶ Let bij het snijden op spanningvoerende leidingen. Er bestaat gevaar voor elektrische schokken.
Houd bij het snijden nooit uw hand voor het mes. Er bestaat verwondingsgevaar.
▶ Voorkom per ongeluk inschakelen. Het dragen van het elektrische gereedschap met uw vinger aan de aan/uit-schakelaar kan tot ongevallen leiden.
Houd kinderen in het oog. Hierdoor wordt ervoor gezorgd dat kinderen niet met het snijopzetstuk of met de schroevendraaier met gemonteerd snijopzetstuk spelen.
Deze schroevendraaier met snijopzetstuk is niet bestemd voor het gebruik door kinderen en personen met beperkte fysieke, sensorische of geestelijke capaciteiten of gebrekkige ervaring en kennis. Deze schroevendraaier met snijopzetstuk kan door kinderen vanaf 8 jaar alsook door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of ontbrekende ervaring en kennis gebruikt worden als deze onder toezicht staan door een voor hun veiligheid verantwoordelijke persoon of over het veilige gebruik van de schroevendraaier met snijopzetstuk geïnformeerd werden en de hiermee gepaard gaande gevaren verstaan. Anders bestaat er gevaar voor foute bediening en verwondingen.
Product- en vermogensbeschrijving
Gebruik volgens bestemming
Het snijopzetstuk is in combinatie met de accuschroevendraaier IXO bestemd voor het snijden van flexibele, zachte materialen tot een dikte van 6 mm, zoals tapijt, pvc, karton, leer, stoffen en dergelijke materialen.
Het snijopzetstuk is alleen voor het privégebruik in het huishouden bestemd en mag alleen in combinatie met de volgende elektrische gereedschappen gebruikt worden:
- Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeeldingen op de pagina's.
1 Snijopzetstuk
2 Geleidingsvlak
3 Beschermkap
4 Ontgrendelingsring
5 Draairichtingschakelaar
6 Aan/uit-schakelaar
7 Schroef voor mesbevestiging
8 Snijmes
9 Rubber dopje
Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.
Technische gegevens
| Snijopzetstuk Cutter | |
| Productnummer | 1 600 A00 1YN |
| Gewicht volgens EPTA-Procedure01:2014 | kg 0,15 |
Conformiteitsverklaring
We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens" beschreven product aan alle desbetreffende bepalingen van de richtlijn 2006/42/EG inclusief de wijzigingen ervan voldoet.
Technisch dossier (2006/42/EG) bij:
Robert Bosch Power Tools GmbH, PT/ETM9,
70538 Stuttgart, GERMANY
Henk Becker
▶ Breng voor alle werkzaamheden aan de schroevendraaier met snijopzetstuk (bijv. onderhoud, gereedschapswissel etc.) alsook bij het transport en bewaren ervan de draairichtingsomschakelaar in de middelste stand. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar.
Snijopzetstuk opsteken (zie afbeeldingen A1-A2)
- Voor de montage van het snijopzetstuk 1 moet u de rubberen kap 9 van de schroevendraaier naar voren toe aftrekken.
- Daarna steekt u het snijopzetstuk op de schroevendraaier. Het snijopzetstuk moet hoorbaar vastklikken.
Opmerking: U kunt het snijopzetstuk in 8 verschillende standen opsteken. Daardoor bereikt u de telkens optimale werkpositie, bijv. voor het snijden van een vloerbedekking langs een muur.
Demontage (zie afbeeldingen B1-B2)
- Draai de ontgrendelingsring 4 in draairichting ① en trek het draaiopzetstuk naar voren toe (②) af.
- Steek vervolgens de rubber dop 9 weer op de schroevendraaier.
Snijmes vervangen (zie afbeeldingen C1-C2)
Opmerking: Vervang het snijmes enkel als het snijopzetstuk aan de schroevendraaier gemonteerd is. Daardoor is de gereedschapsspil geblokkeerd en de schroef voor de mesbevestiging kan losgemaakt worden.
- Breng de draairichtingsomschakelaar 5 in de middelste stand.
- Los de schroef voor de mesbevestiging 7 in draairichting ①.
- Til het snijmes 8 lichtjes op en trek het naar onderen toe uit.
- Zet het nieuwe snijmes met de afgeslepen kant naar buiten op de gereedschapopname.
Let erop dat het snijmes op de gereedschapopname vastklikt. - Draai de schroef voor de mesbevestiging 7 in draairichting ② opnieuw vast.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Om energie te besparen, schakelt u het elektrische gereedschap alleen in wanneer u het gebruikt.
Draairichting instellen
IXO (3 603 JA8 0..) (zie afbeelding D1)
- Voor het instellen van de rechtsloop aan de schroevendraaier schuift u de draairichtingsomschakelaar 5 tot aan de aanslag naar voren.
IXO (3 603 J81 0., 3 603 J59 3..) (zie afbeelding D2)
- Voor het instellen van de rechtsloop aan de schroevendraaier drukt u de draairichtingsomschakelaar van rechts tot aan de aanslag in.
In- en uitschakelen
- Druk voor de ingebruikneming van het snijopzetstuk de aan-/uitschakelaar 6 van de schroevendraaier in en houd deze ingedrukt.
- Om het snijopzetstuk uit te schakelen, laat u de aan/uit-schakelaar 6 van de schroevendraaier los.
Tips voor de werkzaamheden
▶ Belast het elektrische gereedschap niet zo sterk dat het tot stilstand komt.
Het snijvermogen van het elektrische gereedschap hangt af van de te snijden materialen en van de oplaadtoestand van de accu.
Te sterke aandrukkracht vermindert het prestatievermogen aanzienlijk, afhankelijk van de acculading.
Houd het snijmes altijd schoon en vrij van materiaalresten.
De geleider 2 mag bij het snijden niet schuin worden gehouden en moet parallel aan het snijvlak worden gericht.
Bij het ondeskundige gebruik wordt het snijmes stomp.
Dunne materialen zoals textiel kunnen bij het snijden in het elektrische gereedschap naar binnen worden getrokken en vastklemmen. Druk daarom bij deze materialen niet te sterk, zodat u goed kunt snijden. Houd het materiaal tijdens het snijden onder spanning en snijd langzaam.
Hoe u optimaal snijdt, kunt u het best proefondervindelijk vaststellen.
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
Onderhoud en service
Onderhoud en reiniging
Houd het snijopzetstuk schoon om goed en veilig te werken.
▶ Demonteer voor de reiniging het snijopzetstuk van de schroevendraaier. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar.
▶ Opgelet bij de reiniging van het snij- en tegenmes. De messen hebben scherpe sneden waar u zich aan kunt verwonden.
Bij het snijden kunnen zich materiaalresten onder de beschermkap ophopen.
- Reinig de beschermkap 3 regelmatig met een penseel.
Klantenservice en gebruiksadviezen
Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het snijopzetstuk.
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:
www.bosch-pt.com
Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
België
Tel.: (02) 588 0589
Fax: (02) 588 0595
E-mail: outillage.gereedschap@be.bosch.com
Afvalverwijdering
Snijopzetstuk, accessoires en verpakkingen moeten op een milieuvriendelijke manier gerecycleerd worden.
Wijzigingen voorbehouden.
