Descarga las instrucciones para tu Herramienta de corte en formato PDF gratis! Encuentra tus instrucciones Ixo 1600A001YF - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Ixo 1600A001YF de la marca BOSCH.
MANUAL DE USUARIO Ixo 1600A001YF BOSCH
Español....Página 30

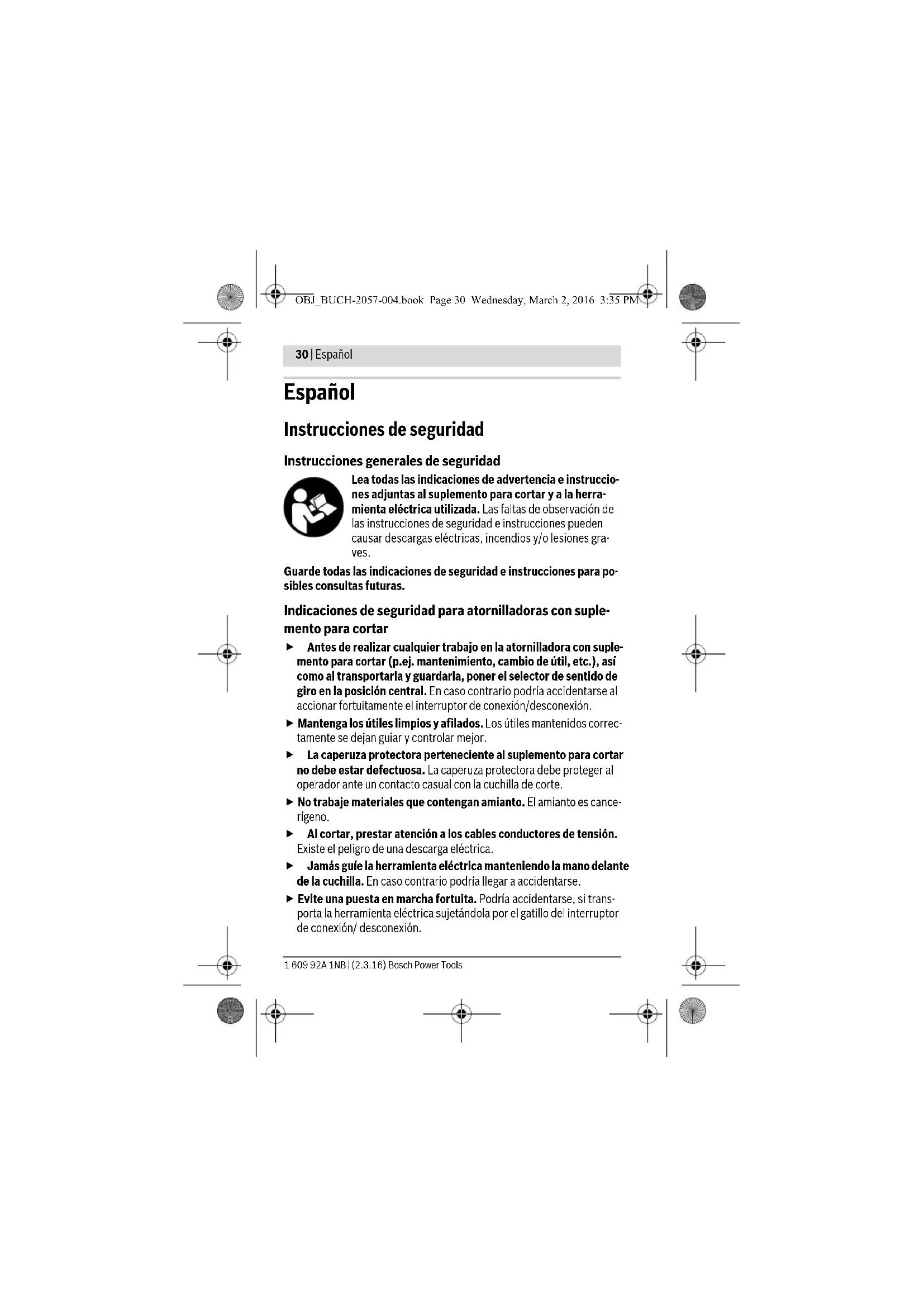

Instrucciones de seguridad
Instrucciones generales de seguridad
Lea todas las indicaciones de advertencia e instrucciones adjuntas al suplemento para cortar y a la herramienta eléctrica utilizada. Las faltas de observación de las instrucciones de seguridad e instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.
Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.
Indicaciones de seguridad para atornilladoras con suplemento para cortar
Antes de realizar cualquier trabajo en la atornilladora con suplemento para cortar (p.ej. mantenimiento, cambio de útil, etc.), así como al transportarla y guardarla, poner el selector de sentido de giro en la posición central. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
- Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
La caperuza protectora perteneciente al suplemento para cortar no debe estar defectuosa. La caperuza protectora debe proteger al operador ante un contacto casual con la cuchilla de corte.
▶ No trabaje materiales que contengan amianto. El amianto es cancerígeno.
Al cortar, prestar atención a los cables conductores de tensión.
Existe el peligro de una descarga eléctrica.
Jamás guíe la herramienta eléctrica manteniendo la mano delante de la cuchilla. En caso contrario podría llegar a accidentarse.
Evite una puesta en marcha fortuita. Podría accidentarse, si transporta la herramienta eléctrica sujetándola por el gatillo del interruptor de conexión/ desconexión.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
▶ Vigile los niños. Merced a ello se asegura, que los niños no jueguen con el suplemento para cortar o con la atornilladora con el suplemento para cortar montado.
- Esta atornilladora con suplemento para cortar no está prevista para la utilización por niños y personas con limitadas capacidades físicas, sensoriales o intelectuales o con falta de experiencia y conocimientos.
Esta atornilladora con suplemento para cortar puede ser utilizada por niños desde 8 años y por personas con limitadas capacidades físicas, sensoriales e intelectuales o con falta de experiencia y conocimientos, si es que se cuidan por una persona responsable de su seguridad o han sido instruidos por la misma en el manejo seguro de la atornilladora con suplemento para cortar y entienden los peligros inherentes. En caso contrario, existe el peligro de un manejo erróneo y lesiones.
Descripción y prestaciones del producto
Utilización reglamentaria
El suplemento para cortar en combinación con la atornilladora accionada por acumulador IXO está destinada para cortar materiales flexibles y blandos hasta un espesor de 6 mm, como alfombra, PVC, cartón, diferentes tipos de cueros, telas y materiales semejantes.
El suplemento para cortar sólo está destinado para el uso particular doméstico y sólo debe utilizarse en combinación con las siguientes herramientas eléctricas:
- Bosch IXO (3 603 J81 0., 3 603 J59 3., 3 603 JA8 0.)
Componentes principales
La numeración de los componentes está referida a las imágenes en las páginas ilustradas.
1 Suplemento para cortar
2 Patín guía
3 Caperuza protectora
4 Anillo de extracción
5 Selector de sentido de giro
6 Interruptor de conexión/desconexión
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
7 Tornillo de sujeción de la cuchilla
8 Cuchilla de corte
9 Capuchón de goma
Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.
Datos técnicos
| Suplemento para cortar Cutter | |
| No de artículo | 1 600 A00 1YN |
| Peso según EPTA-Procedure01:2014 | kg 0,15 |
Declaración de conformidad
Declaramos bajo nuestra exclusiva responsabilidad, que el producto descrito en los "datos técnicos" cumple con todas las disposiciones correspondientes de la directiva 2006/42/CE inclusive sus modificaciones.
Expediente técnico (2006/42/CE) en: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY
Antes de realizar cualquier trabajo en la atornilladora con suplemento para cortar (p.ej. mantenimiento, cambio de útil, etc.), así como al transportarla y guardarla, poner el selector de sentido de giro en la posición central. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Calar el suplemento para cortar (ver figuras A1 - A2)
- Antes de montar el suplemento para cortar 1, retire hacia delante el capuchón de goma 9 de la atornilladora.
- Luego cale el suplemento para cortar sobre la atornilladora. El suplemento para cortar debe encastrar perceptiblemente.
Observación: El suplemento para cortar lo puede calar en 8 diferentes posiciones. Merced a ello se obtiene respectivamente la posición de trabajo óptima, p. ej. para cortar un revestimiento del piso a lo largo de una pared.
Desmontaje (ver figuras B1-B2)
- Gire el anillo de desbloqueo 4 en sentido de giro ① y retire hacia delante el suplemento para cortar (②).
- Seguidamente, vuelva a montar el capuchón de goma 9 en la atornilladora.
Cambiar la cuchilla de corte (ver figuras C1-C2)
Observación: Solamente proceda a la sustitución de la cuchilla de corte, si el suplemento para cortar está montado en la atornilladora. Así está bloqueado el husillo de la herramienta y se deja soltar el tornillo para la fijación de la cuchilla.
- Ponga el selector de sentido de giro 5 en la posición central.
- Suelte el tornillo para la fijación de la cuchilla 7 en sentido de giro ①.
- Alce levemente la cuchilla de corte 8 y retírela hacia abajo.
- Coloque la nueva cuchilla en el alojamiento del útil, cuidando que la cara con el canto afilado en ángulo quede mirando hacia afuera. Preste atención a que la cuchilla de corte ajuste perfectamente en su alojamiento.
- Apriete de nuevo firmemente el tornillo para la fijación de la cuchilla 7 en el sentido de giro ②.
Operación
Puesta en marcha
Para ahorrar energía, solamente conecte la herramienta eléctrica cuando vaya a utilizarla.
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
Ajuste del sentido de giro
IXO (3 603 JA8 0..) (ver figura D1)
- Para ajustar la marcha a derechas en la atornilladora, desplace el selector de sentido de giro 5 hacia adelante hasta el tope.
IXO (3 603 J81 0., 3 603 J59 3..) (ver figura D2)
- Para ajustar la marcha a derechas en la atornilladora, presione el selector de sentido de giro de la derecha hasta el tope.
- Para la puesta en marcha del suplemento para cortar, accionar y mantener accionado el interruptor de conexión/desconexión 6 de la atornilladora.
- Para desconectar el suplemento para cortar, suelte el interruptor de conexión/desconexión 6 de la atornilladora.
Instrucciones para la operación
No sobrecargue la herramienta eléctrica de tal manera que llegue a detenerse.
El rendimiento de corte de la herramienta eléctrica depende del material a cortar y del estado de carga del acumulador.
Un avance excesivo puede reducir considerablemente la autonomía, según el estado de carga del acumulador.
Siempre mantenga la cuchilla limpia y exenta de restos de material.
Al efectuar el corte, el patín guía 2 no deberá ladearse y deberá mantener-se paralelo a la superficie de corte.
En el caso de una aplicación incorrecta se desgasta el filo de la cuchilla de corte.
Al cortar materiales delgados como, p.ej., telas, puede ocurrir que éstos resulten arrastrados hacia la herramienta eléctrica y se atasquen. Por tal motivo, y para poder cortar bien, el aparato deberá guiarse sin ejercer una presión excesiva. Corte despacio el material y manténgalo tenso.
Se recomienda determinar probando la manera de conseguir un corte óptimo.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Mantenimiento y servicio
Mantenimiento y limpieza
- Mantenga limpio el suplemento para cortar, para poder trabajar en forma buena y segura.
Para la limpieza, desmonte el suplemento para cortar de la atornilladora. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
Tenga cuidado en la limpieza de la cuchilla de corte y contracuchilla. Las cuchillas tienen filos cortantes, en los cuales se puede lastimar.
Al cortar puede que se vayan acumulando restos de material debajo de la caperuza protectora. - Limpie la caperuza protectora 3 periódicamente con un pincel.
Servicio técnico y atención al cliente
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del suplemento para cortar.
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
España
Robert Bosch Espana S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: 902 531554
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
Zona Industrial, Toluca - Estado de México
Tel. Interior: (01) 800 6271286
Tel. D.F.: 52843062
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: (0810) 5552020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Robert Bosch S.A.C.
Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)
Buzón Postal Lima 41 - Lima
Tel.: (01) 2190332
Chile
Robert Bosch S.A.
Calle El Cacique
0258 Providencia - Santiago
Tel.: (02) 2405 5500
Eliminación
El suplemento para cortar, los accesorios y los embalajes deben llevarse a una reutilización ecológica.
Reservado el derecho de modificación.
