KULLANIM KILAVUZU Ixo 1600A001YF BOSCH

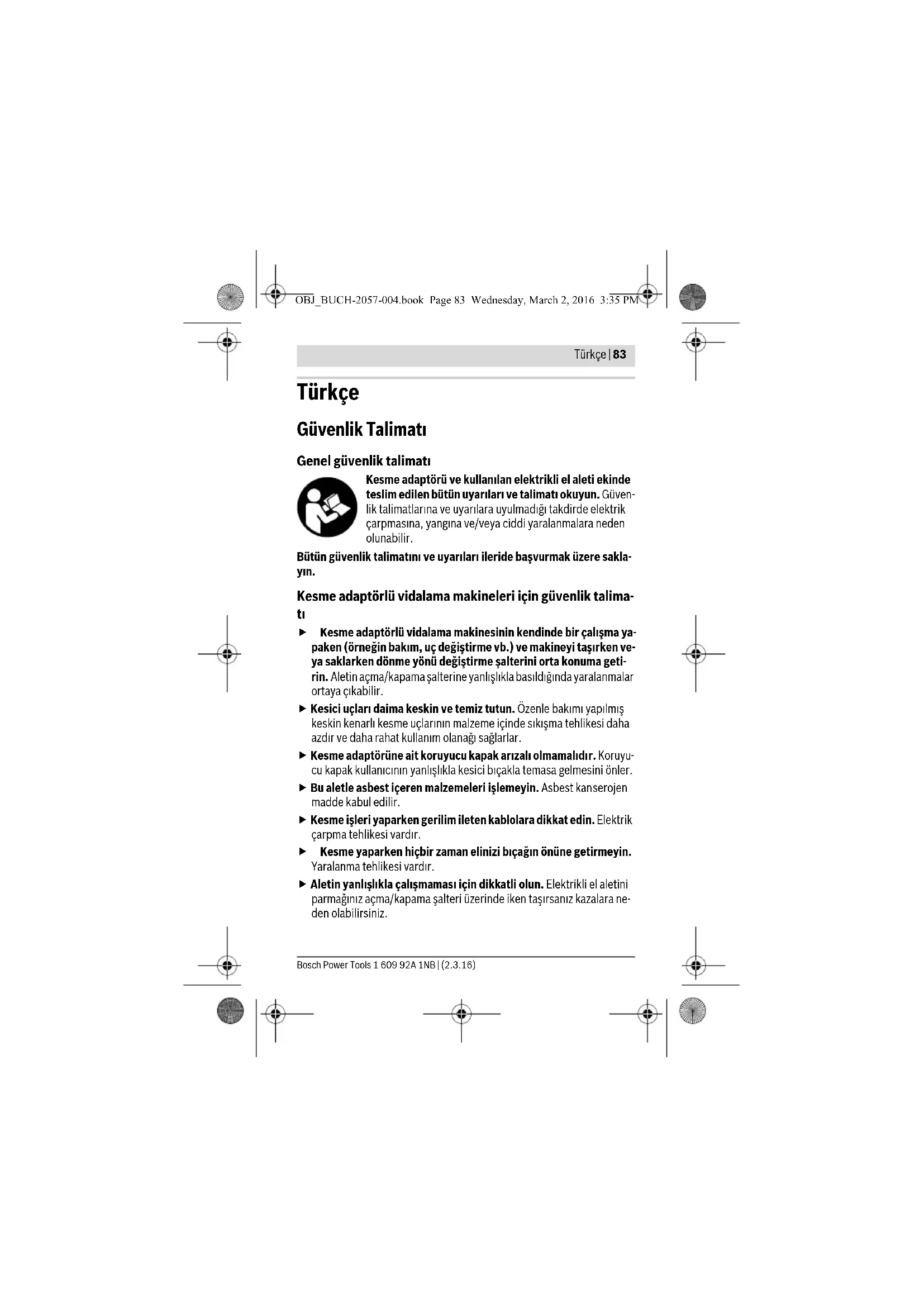

Kesme adaptörlü vidalama makinesinin kendinde bir çalışma ya- paken (örneğin bakım, uç değiştirme vb.) ve makineyi taşırken ve- ya saklarken dönme yönü değiştirme şalterini orta konuma geti- rin. Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir. Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. Kesme adaptörüne ait koruyucu kapak arızalı olmamalıdır. Koruyu- cu kapak kullanıcının yanlışlıkla kesici bıçakla temasa gelmesini önler. Bu aletle asbest içeren malzemeleri işlemeyin. Asbest kanserojen madde kabul edilir. Kesme işleri yaparken gerilim ileten kablolara dikkat edin. Elektrik çarpma tehlikesi vardır. Kesme yaparken hiçbir zaman elinizi bıçağın önüne getirmeyin. Yaralanma tehlikesi vardır. Aletin yanlışlıkla çalışmaması için dikkatli olun. Elektrikli el aletini parmağınız açma/kapama şalteri üzerinde iken taşırsanız kazalara ne- den olabilirsiniz. OBJ_BUCH-2057-004.book Page 83 Wednesday, March 2, 2016 3:35 PM84 | Türkçe 1 609 92A 1NB | (2.3.16) Bosch Power Tools Çocuklara göz kulak olun. Bu yolla çocukların kesme adaptörü veya kesme adaptörü takılı vidalama makinesi ile oynamasını önlersiniz. Kesme adaptörlü bu vidalama makinesi, çoçuklar ve fiziksel, duyu- sal ve zihinsel yetenekleri sınırlı veya deneyimi yetersiz ve bilgisi olmayan kişiler tarafından kullanılmaz. Kesme adaptörlü bu vidalama makinesi, 8 yaşından itibaren ço- cuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı ve ye- terli deneyim ve bilgiye sahip olmayan kişiler tarafından ancak de- netim altında veya kesme adaptörlü vidalama makinesinin güvenli kullanımı hakkında aydınlatıldıkları ve bu kullanıma bağlı tehlike- leri kavradıkları takdirde kullanılabilir. Aksi takdirde hatalı kullanım ve yaralanma tehlikesi vardır. Ürün ve işlev tanımı Usulüne uygun kullanım Bu kesme adaptörü akülü vidalama makinesi IXO ile bağlantı halinde, 6 mm'ye kadar kalınlıktaki halı, PVC, karton, deri türleri, kumaşlar ve benze- ri esnek ve yumuşak malzemenin kesilmesi için tasarlanmıştır. Bu kesme adaptörü sadece ev işlerindeki özel kullanımlar için tasarlanmış olup, sadece aşağıdaki elektrikli el aletleri ile bağlantı halinde kullanılabilir: – Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..) Şekli gösterilen elemanlar Şekli gösterilen elemanların numaraları grafik sayfasındaki şekilde bulunan numaralarla aynıdır.

Dönme yönü değiştirme şalteri

Lastik başlık Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değil- dir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz. OBJ_BUCH-2057-004.book Page 84 Wednesday, March 2, 2016 3:35 PMTürkçe | 85 Bosch Power Tools 1 609 92A 1NB | (2.3.16) Teknik veriler Uygunluk beyanı Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün, deği- şiklikleri de dahil olmak üzere 2006/42/EC yönergesi hükümlerine uygun olduğunu beyan ederiz. Teknik belgelerin bulunduğu merkez (2006/42/EC): Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montaj Kesme adaptörlü vidalama makinesinin kendinde bir çalışma ya- paken (örneğin bakım, uç değiştirme vb.) ve makineyi taşırken ve- ya saklarken dönme yönü değiştirme şalterini orta konuma geti- rin. Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir. Kesme adaptörünün takılması (Bakınız: Şekiller A1 – A2) – Kesme adaptörünü 1 takmadan önce vidalama makinesinin lastik kapa- ğını 9 öne doğru çekerek çıkarın. – Daha sonra kesme adaptörünü vidalama makinesine takın. Kesme adaptörü işitilir biçimde kavrama yapmalıdır. Kesme adaptörü Cutter Ürün kodu 1 600 A00 1YN Ağırlığı EPTA-Procedure 01:2014’e göre kg 0,15 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2057-004.book Page 85 Wednesday, March 2, 2016 3:35 PM86 | Türkçe 1 609 92A 1NB | (2.3.16) Bosch Power Tools Not: Kesme adaptörünü 8 değişik konumda takabilirsiniz. Bu yolla örne- ğin bir zemin kaplamasını duvar boyunca kesme gibi optimum çalışma po- zisyonuna sahip olursunuz. Demontaj (Bakınız: Şekiller B1–B2) – Boşa alma halkasını 4 dönme yönünde çevirin ve kesme ataptörünü öne doğru çekerek () çıkarın. – Daha sonra lastik kapağı 9 tekrar vidalama makinesine takın. Kesici bıçağın değiştirilmesi (Bakınız: Şekiller C1–C2) Not: Kesici bıçağı sadece kesme adaptörü vidalama makinesinde takılı du- rumda değiştirin. Bu durumda alet mili blokajlıdır ve bıçak tespit vidası gevşetilebilir. – Dönme yönü değiştirme şalterini 5 orta konuma getirin. – Bıçak tespit vidasını 7 in dönme yönünde gevşetin. – Kesici bıçağı 8 hafifçe kaldırın ve öne doğru çekerek çıkarın. – Yeni kesici bıçağı perdahlı kenarı dışarı gelecek biçimde uç kovanına yerleştirin. Bu esnada kesici bıçağın uç kovanında kilitleme yapmasına dikkat edin. – Bıçak tespit vidasını 7 dönme yönünde tekrar sıkın. İşletme Çalıştırma Enerjiden tasarruf etmek için elektikli el aletini sadece kullanacağınız za- man açın. Dönme yönünün ayarlanması IXO (3 603 JA8 0..) (Bakınız: Şekil D1) – Vidalama makinesinin sağa dönüşünü ayarlamak için dönme yönü de- ğiştirme şalterini 5 sonuna kadar öne itin. IXO (3 603 J81 0.., 3 603 J59 3..) (Bakınız: Şekil D2) – Vidalama makinesinde sağa dönüşü ayarlamak için dönme yönü değiş- tirme şalterini sağ taraftan sonuna kadar içeri bastırın. Açma/kapama –Kesme adaptörünü işletmeye almak için vidalama makinesinin aç- ma/kapama şalterine 6 basın ve şalteri basılı tutun. OBJ_BUCH-2057-004.book Page 86 Wednesday, March 2, 2016 3:35 PMTürkçe | 87 Bosch Power Tools 1 609 92A 1NB | (2.3.16) – Kesme adaptörünü kapatmak için vidalama makinesinin açma/kapa- ma şalterini 6 bırakın. Çalışırken dikkat edilecek hususlar Elektrikli el aletini duracak ölçüde zorlamayın. Bu elektrikli el aletinin kesme performansı kesilecek malzemenin türüne ve akünün şarj durumuna bağlıdır. Aşırı bastırma/itme kuvveti akünün şarj durumuna göre kesme performan- sını önemli ölçüde düşürür. Kesici bıçak üzerinde hiçbir zaman malzeme kalıntısının bulunmamasına dikkat etin. Kılavuz kızak 2 kesme işlemi esnasında köşelenme yapmamalıdır ve her zaman kesme yüzeyine paralel olarak duğrultulmalıdır. Usulüne aykırı kullanıldığında kesici bıçak körelir. Kumaş benzeri ince malzeme kesme işlemi sırasında elektrikli el aletinin içine girebilir ve sıkışmaya neden olabilir. Bu nedenle iyi kesme yapabil- mek için bu gibi malzemeyi işlerken fazla bastırma kuvveti uygulamayan. Kesme yaparken işe konsantre olun ve yavaş bir tempoyla çalışın. Optimum kesme verimini pratik deneyle tespit edebilirsiniz. Bakım ve servis Bakım ve temizlik İyi ve güvenli çalışabilmek için kesme adaptörünü temiz tutun. Temizlemek için kesme adaptörünü vidalama makinesinden sö- kün. Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanma- lar ortaya çıkabilir. Kesici bıçağı ve karşı bıçağı temizlerken dikkatli olun. Bıçakların dokunduğunuzda sizi yaralayabilecek keskin kenarları vardır. Kesme işlemi sırasında koruyucu kapak altında malzeme kalıntıları birike- bilir. – Koruyucu kapağı 3 düzenli aralıklarla bir fırça ile temizleyin. Müşteri hizmeti ve uygulama danışmanlığı Bütün başvuru ve yedek parça siparişlerinizde kesme adaptörünün tip eti- ketindeki 10 haneli ürün kodunu lütfen mutlaka belirtiniz. OBJ_BUCH-2057-004.book Page 87 Wednesday, March 2, 2016 3:35 PM88 | Türkçe 1 609 92A 1NB | (2.3.16) Bosch Power Tools Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçalarına ilişkin so- rularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ay- rıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili aksesuara ilişkin sorularınızda size memnuniyetle yardımcı olur. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Bosch Uzman Ekibi [phone] Işıklar LTD.ŞTİ. Kızılay Cad. No: 16/C Seyhan Adana Tel.: [phone] Tel.: [phone] İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: [phone] Tel.: [phone] Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: [phone] Tel.: [phone] Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: [phone] Tel.: [phone] Örsel Bobinaj
