Ixo 1600A001YF - Skärverktyg BOSCH - Gratis bruksanvisning och manual

Produkttyp	Skärverktyg till sladdlös skruvdragare
Märke	Bosch
Modell	Ixo 1600A001YF (skärverktyg Cutter)
Avsedd användning	Skärning av mjuka och flexibla material (matta, PVC, kartong, läder, tyger) upp till 6 mm tjocklek
Vikt	0,15 kg (enligt EPTA-Procedure 01:2014)
Kompatibilitet	Bosch IXO sladdlösa skruvdragare (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)
Strömförsörjning	Via den sladdlösa skruvdragaren (ingen egen strömförsörjning)
Bladmaterial	Härdat stål (antaget)
Antal fastsättningspositioner	8 olika fastsättningspositioner
Medföljande delar	Skärverktyg, styrskena, skyddskåpa, blad, fästskruv, låsningsring
Huvudfunktioner	Linjär skärning av mjuka material, styrning med skena, skydd med kåpa
Underhåll och rengöring	Demontera tillbehöret före rengöring, rengör skyddskåpan med en pensel, bladet är vasst - var försiktig med skador
Säkerhet	Ställ rotationsriktningsväljaren i mittläge före montering/demontering; använd inte på asbest; akta spänningsförande kablar; håll inte händerna framför bladet
Reservdelar och reparerbarhet	Reservblad finns; Bosch service; onlinebeställning på www.bosch-pt.fr
Allmän information	Garanti och CE-överensstämmelse enligt direktiv 2006/42/EG; teknisk dokumentation hos Robert Bosch Power Tools GmbH

Vanliga frågor - Ixo 1600A001YF BOSCH

Vilken typ av material kan man skära med skärverktyget Ixo 1600A001YF?

Tillbehöret är avsett för mjuka och flexibla material med en maximal tjocklek på 6 mm: matta, PVC, kartong, läder, tyger, etc.

Vilka Bosch-skruvdragarmodeller är tillbehöret kompatibelt med?

Det är kompatibelt med Bosch IXO sladdlösa skruvdragare med referens 3 603 J81 0.., 3 603 J59 3.. och 3 603 JA8 0..

Hur monterar man skärverktyget på skruvdragaren?

Ta först bort gummikåpan från skruvdragaren framåt, sätt sedan tillbehöret på skruvdragaren tills det hörbart snäpper fast. Det kan fästas i 8 olika positioner.

Hur byter man skärbladet?

Se till att tillbehöret är monterat på skruvdragaren. Ställ rotationsriktningsväljaren i mittläge. Lossa bladets fästskruv, lyft upp bladet och dra ut det nedåt. Montera det nya bladet med den vassa kanten utåt och dra åt skruven.

Vilka säkerhetsföreskrifter måste följas?

Innan allt underhåll, ställ rotationsriktningsväljaren i mittläge. Skär inte material som innehåller asbest. Akta spänningsförande elkablar. Håll aldrig händerna framför bladet. Använd alltid skyddskåpan.

Hur rengör man skärverktyget?

Ta bort tillbehöret från skruvdragaren före rengöring för att undvika oavsiktlig start. Rengör skyddskåpan med en pensel. Var försiktig med bladets skarpa kanter.

Var kan jag köpa reservblad?

Reservblad finns på webbplatsen www.bosch-pt.fr eller via Bosch service (tillbehörsreferens 1 600 A00 1YN).

Är tillbehöret lämpligt för barn?

Det är inte avsett för användning av barn under 8 år utan tillsyn. Personer med nedsatt rörlighet eller bristande erfarenhet måste övervakas.

Vilken är den maximala skärtjockleken?

Den maximala tjockleken på material som kan skäras är 6 mm.

Hur använder man tillbehöret korrekt för optimal skärning?

Använd styrskenan parallellt med skärlinjen. Tryck inte för hårt, särskilt på tunna material som tyger. Sträck materialet och skär långsamt. Håll bladet rent.

BRUKSANVISNING Ixo 1600A001YF BOSCH

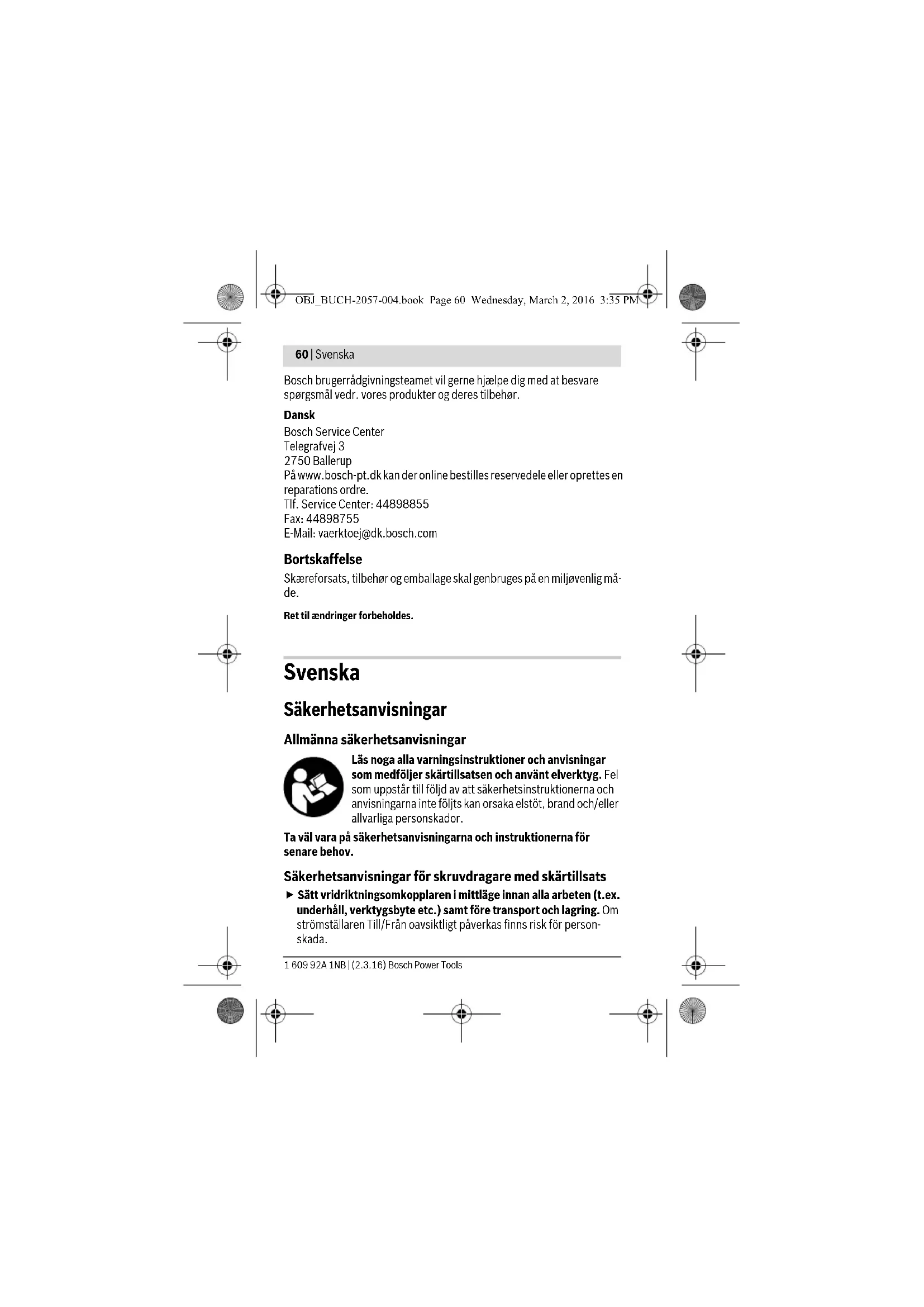

Allmänna säkerhetsanvisningar

Läs noga alla varningsinstruktioner och anvisningar som medföljer skärtillsatsen och använt elverktyg. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Ta väl vara på säkerhetsanvisningarna och instruktionerna för senare behov.

Säkerhetsanvisningar för skruvdragare med skärtillsats

Sätt vridriktningsomkopplaren i mittläge innan alla arbeten (t.ex. underhåll, verktygsbyte etc.) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för person-skada.

1 609 92A 1NB | (2.3.16) Bosch Power Tools

Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Skyddshuven som tillhör skärtillsatsen får inte vara defekt. Skyddshuven ska skydda användaren mot oavsiktlig kontakt med kniven.
▶ Asbesthaltigt material får inte bearbetas. Asbest anses vara cancer-framkallande.
▶ Beakta spänningsförande ledningar vid arbetet. Risk för elstöt föreligger.
▶ Håll inte handen framför skärkniven under klippning. Risk för personskada.
▶ Undvik oavsiktlig påkoppling. Bär inte elverktyget med fingret på strömställaren; detta kan medföra olycka.
▶ Observera barn i närheten. Se till att barn inte leker med skärtillsatsen eller med skrivdragaren med monterad skärtillsats.
Denna skruvdragare med skärtillsats är inte avsedd för användning av barn eller personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet. Denna skruvdragaren med skärtillsats får användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet om de övervakas av en person som ansvarar för deras säkerhet, eller som instruerar dem i säker hantering av skruvdragaren med skärtillsats och gör att de förstår riskerna. I annat fall föreligger fara för felanvändning och skador.

Produkt- och kapacitetsbeskrivning

Ändamålsenlig användning

Skärtillsatsen är avsedd att i anslutning till den sladdlösa skruvdragaren IXO skära flexibla, mjuka material upp till en tjocklek på 6 mm, som mator, PVC, kartong, lädertyper, tyg och liknande material.

Skärtillsatsen är endast avsedd för privat bruk i hushållet och får endast användas i anslutning till följande elverktyg:

- Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

Numreringen av komponenterna hänvisar till illustrationen på grafiksidan.

1 Skärtillsats
2 Styrskena
3 Klingskydd
4 Upplåsningsring
5 Riktningsomkopplare
6 Strömställare Till/Från
7 Skruv för knivens infästning
8 Kniv
9 Gummikapsel

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Skärtillsats Cutter
Produktnummer	1 600 A00 1YN
Vikt enligt EPTA-Procedure
01:2014	kg 0,15

Försäkran om överensstämmelse

Vi intygar under ensamt ansvar att produkten som beskrivs under "Tekniska data" uppfyller alla krav i direktiv 2006/42/EG inklusive ändringar. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Henk Becker

Helmut Heinzelmann

Sätt vridriktningsomkopplaren i mittläge innan alla arbeten (t.ex. underhåll, verktygsbyte etc.) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för person-skada.

Sätt på skärtillsats (se bilderna A1 – A2)

• Innan montering av skärtillsatsen 1 måste du dra av gummikåpan 9 framåt från skruvdragaren.
• Sätt därefter skärtillsatsen på skruvdragaren. Skärtillsatsen ska snäppa fast hörbart.

Anvisning: Du kan sätta på skärtillsatsen i 8 olika lägen. Därigenom får du den optimala arbetspositionen, exempelvis för skärning av en heltäckningsmatta längs väggen.

Demontering (se bilderna B1-B2)

• Vrid läsringen 4 i vridriktning ① och dra av skärtillsatsen framåt (②).
• Stick sedan åter upp gummikapseln 9 på skruvdragaren.

Byta kniv (se bilder C1-C2)

Anvisning: Utför endast byte av kniv då skärtillsatsen sitter på skruvdragaren. Därigenom är verktygsspindeln blockerad och skruven för knivfästet kan lossas.

• Sätt vridriktningsomkopplaren 5 till mittläge.
• Lossa skruven för knivfästet 7 i vridriktning ①.
• Lyft kniven 8 lätt och dra ut den neråt.
• Sätt upp den nya kniven på verktygsfästet med den fasade kanten utåt. Kontrollera att kniven snäpper fast på verktygsfästet.
• Dra åt skruven för knivfästet 7 i vridriktning ②.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

För att spara energi, koppla på elverktyget endast när du vill använda det.

Inställning av rotationsriktning

IXO (3 603 JA8 0..) (se bild D1)

- För inställning av högergång hos skruvdragaren, skjut vridriktningsbrytaren 5 framåt till anslag.

IXO (3 603 J81 0., 3 603 J59 3..) (se bild D2)

- För att ställa in högergång på skruven och tryck vridriktningsomkopplaren från höger till anslag.

In- och urkoppling

- För idrifttagning av skärtillsatsen, tryck in på-/avknappen 6 på skruvdragaren och håll den intryckt.

- För att stänga av skärpåsatsen släpper du skruvarens till-/frånbrytare 6.

Arbetsanvisningar

Belasta inte elverktyget till den grad att det stannar.

Elverktygets skärkapacitet är beroende av materialet som ska klippas och batteriets laddningstillständ.

En hög matningshastighet reducerar alltefter batteriets laddning betydligt kapaciteten.

Håll alltid skärkniven fri och ren från materialrester.

Styrskenan 2 får inte snedställas och måste vara parallell med skärytan.

Vid ofackmässig användning blir kniven slö.

Tunt material såsom tyg kan vid klippning dras in och fastna i elverktyget. Klipp därför inte med för högt tryck. Håll materialet stramt och klipp långsamt.

Prova dig fram till optimalt resultat.

1 609 92A 1NB | (2.3.16) Bosch Power Tools

Underhåll och service

Underhåll och rengöring

Håll skärtillsatsen ren för att kunna arbeta bra och säkert.
▶ Demontera skärtillsatsen från skruvdragaren vid rengöring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för person-skada.
- Var försiktig vid rengöring av knivarna. Knivarna är vassa och du kan skada dig.

Vid klippning kan materialrester anhopas under knivskyddet.

- Rengörskyddshuven 3 regelbundet med en pensel.

Kundtjänst och användarrådgivning

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på skärtillsatsens typskylt.

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Svenska

Avfallshantera skärtillsats, tillbehör och förpackning på miljövänligt sätt för återvinning.

Ändringar förbehälles.
