| Typ produktu | Akcesorium tnące do wkrętarki bezprzewodowej |
| Marka | Bosch |
| Model | Ixo 1600A001YF (akcesorium tnące Cutter) |
| Przeznaczenie | Cięcie materiałów miękkich i elastycznych (dywany, PCW, karton, skóra, tkaniny) do grubości 6 mm |
| Waga | 0,15 kg (wg EPTA-Procedure 01:2014) |
| Kompatybilność | Wkrętarki bezprzewodowe Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..) |
| Zasilanie | Przez wkrętarkę bezprzewodową (brak własnego zasilania) |
| Materiał ostrza | Stal hartowana (przyjęto) |
| Liczba pozycji mocowania | 8 różnych pozycji |
| Zawartość zestawu | Akcesorium tnące, prowadnica, osłona ochronna, ostrze, śruba mocująca, pierścień odblokowujący |
| Główne funkcje | Cięcie liniowe materiałów miękkich, prowadzenie z prowadnicą, ochrona za pomocą osłony |
| Konserwacja i czyszczenie | Zdjąć akcesorium przed czyszczeniem, czyścić osłonę pędzelkiem, ostrze jest ostre - uważaj na skaleczenia |
| Bezpieczeństwo | Przed montażem/demontażem ustawić przełącznik kierunku obrotów w pozycji środkowej; nie używać na azbeście; uważać na przewody pod napięciem; nie wkładać rąk przed ostrze |
| Części zamienne i naprawialność | Dostępne ostrze zapasowe; serwis posprzedażny Bosch; zamówienie online na www.bosch-pt.fr |
| Informacje ogólne | Gwarancja i zgodność CE zgodnie z dyrektywą 2006/42/WE; dokumentacja techniczna u Robert Bosch Power Tools GmbH |
Często zadawane pytania - Ixo 1600A001YF BOSCH
Pytania użytkowników dotyczące Ixo 1600A001YF BOSCH
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Narzędzie tnące w formacie PDF za darmo! Znajdź swoją instrukcję Ixo 1600A001YF - BOSCH i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Ixo 1600A001YF marki BOSCH.

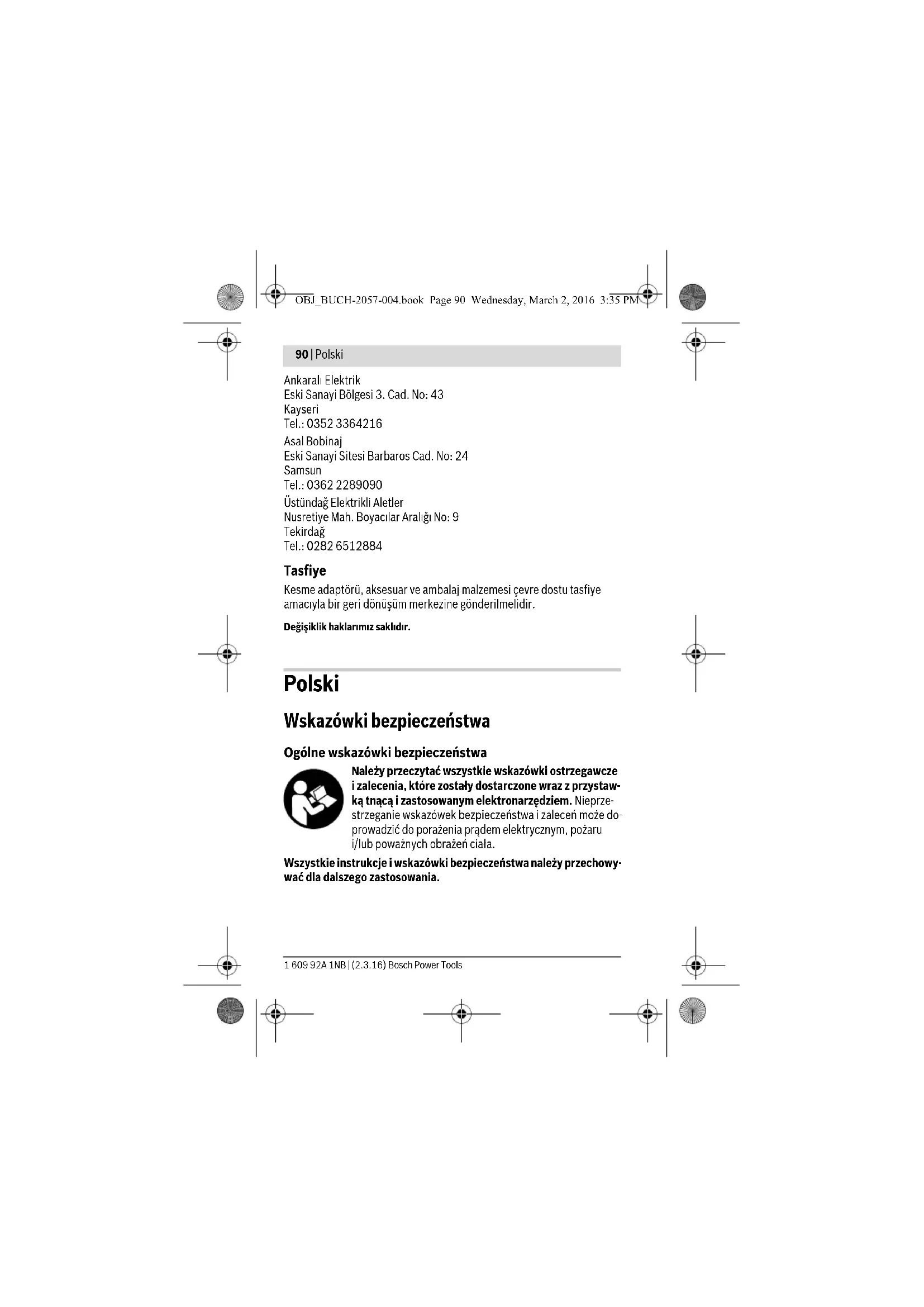

INSTRUKCJA OBSŁUGI Ixo 1600A001YF BOSCH
pl instrukcja aryginalna
Wskazówki bezpieczeństwa
Ogólne wskazówki bezpieczeństwa
Należy przeczytać wszystkie wskazówki ostrzegawcze i zalecenia, które zostały dostarczone wraz z przystawką tnącą i zastosowanym elektronarzędziem. Nieprzestrzeganie wskazówek bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.
Wszystkie instrukcje i wskazówki bezpieczeństwa należy przechowy- wać dla dalszego zastosowania.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Polski|91
Wskazówki bezpieczeństwa pracy z wkrętarkami wraz z przystawką tnacą
▶ Przed wszystkimi pracami przy wkrętarce z przystawką tnącą (np. konserwacja, wymiana narzędzi itd.) jak i przed jego transportem i składowaniem przełącznik kierunku obrotów należy ustawić w pozycji środkowej. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obrażeń.
Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rza-dziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi.
Przynależąca do przystawki tnącej pokrywa ochronna nie może być uszkodzona. Pokrywa ochronna ma za zadanie ochronę operatora przed przypadkowym kontaktem z nożem.
▶ Nie należy obrabiać materiału zawierającego azbest. Azbest jest rakotwórczy.
Podczas przecinania należy uważać na przewody znajdujące się pod napięciem. Istnieje niebezpieczeństwo porażenia prądem.
▶ Nie wolno nigdy podczas cięcia prowadzić ręki przed nożem. Istnie je niebezpieczeństwo skaleczenia.
Należy zapobiegać niezamierzonemu uruchomieniu. Trzymanie palca na włączniku/wyłączniku podczas przenoszenia elektronarzędzia może stać się przyczyną wypadków.
Dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób można zagwarantować, że nie będą się one bawiły przystawką tnącą lub wkrętarką z zamontowaną przystawką.
▶ Niniejsza wkrętarka wraz z przystawką tnącą nie może być obsługiwana przez dzieci lub osoby ograniczone fizycznie, emocjonalnie, lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą.
Niniejsza wkrętarka wraz z przystawką tnącą może być obsługiwana przez dzieci powyżej lat 8, przez osoby ograniczone fizycznie, emocjonalnie, lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą tylko w przypadku, gdy dzieci lub osoby te znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub gdy zostały one poinstruowane, jak w bezpieczny sposób posługiwać się wkrętarką z przystawką i jakie ewentualne niebezpieczeństwa związane są z
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
jej obsługa. W przeciwnym wypadku istnieje niebezpieczeństwo niewłaściwego zastosowania, a także możliwość doznania urazów.
Opis urządzenia i jego zastosowania
Użycie zgodne z przeznaczeniem
Przystawka tnąca w połączeniu z akumulatorową wkrętarką IXO przeznaczone jest do cięcia elastycznych, miękkich materiałów o grubości nie przekraczającej 6 mm, takich jak: dywan, PCV, karton, tektura, różne rodzaje skóry i materiałów tekstylnych i inne podobne materiał.
Przystawka tnąca przewidziana została do prywatnego użytku w gospodarstwach domowych i może zbyć zastosowana tylko w połączeniu z następującymi elektronarzędziami:
- Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi się do rysunków, umieszczonych na stronie graficznej.
1 Przystawka tnąca
2 Płoza prowadząca
3 Ostona
4 Pierścień zwalniający blokadę
5 Przełącznik kierunku obrotów
6 Włącznik/wyłącznik
7 Śruba mocująca nóż
8 Nóż tnący
9 Przykrywka gumowa
Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wcho- dzi w standardowy zakres dostawy. Kompletny asortyment osprzętu można znależć w naszym katalogu osprzętu.
Dane techniczne
| Przystawka tnąca Cutter | |
| Numer katalogowy | 1 600 A00 1YN |
| Cieżar odpowiednio do EPTA-Procedure 01:2014 | kg 0,15 |
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Deklaracja zgodności
CE
Oświadczamy z pełną odpowiedzialnością, że produkt przedstawiony w rozdziale „Dane techniczne“ jest zgodny z wszystkimi wymogami dyrektywy 2006/42/WE wraz z jej zmianami.
Dokumentacja techniczna (2006/42/WE): Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY
Henk Becker
▶ Przed wszystkimi pracami przy wkrętarce z przystawką tnącą (np. konserwacja, wymiana narzędzi itd.) jak i przed jego transportem i składowaniem przełącznik kierunku obrotów należy ustawić w pozycji środkowej. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obrażeń.
Nakładanie przystawki tnącej (zob. rys. A1 - A2)
- Przed przystąpieniem do montażu przystawki tnącej 1 należy zdjąć zatyczkę gumową 9 z wkrętarki, pociągając ją do przodu.
– Na zakończenie należy nałożyć przystawkę na wkrętarkę. Przystawka musi zaskoczyć w sposób słyszalny.
Wskazówka: Przystawkę można nakładać w 8 różnych pozycjach. Dzięki temu możliwe jest znalezienie optymalnej pozycji do pracy, np. podczas przycinania wykładziny podłogowej wzdłuż ściany.
Demontaż (zob.rys.B1-B2)
- Przekręcić pierścień zwalniający blokadę 4 w kierunku ① i zdjąć przystawkę, pociągając ją do przodu (②).
- Następnie ponownie nałożyć zatyczkę gumową 9 na wkrętarkę.
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
Wymiana noża (zob. rys. C1-C2)
Wskazówka: Wymiany noża wolno dokonywać tylko wtedy, gdy przystawka tnąca zamocowana jest na wkrętarce. Dzięki temu wrzeciono narzędzia jest zablokowane, a śruba przytrzymująca noż daje się odkręcić.
- Ustawić przełącznik kierunku obrotów 5 w pozycji środkowej.
- Zwolnić śrubę przytrzymującą noż 7, obracając nią w kierunku ①.
– Lekko podważyć nóż 8 i wyjąć, pociągając go w dół.
– Nałożyć nowy noż na uchwyt narzędziowy tak, aby naostrzona krawędź skierowana była do zewnątrz.
Zwrócić należy przy tym uwagę, by nóż zaskoczył w uchwycie narzędziowym. - Ponownie dokręcić śrubę mocującą nóż 7, obracając nią w kierunku ②.
Praca urządzenia
Uruchamianie
Aby zaoszczędzić energię elektryczną, elektronarzędzie należy włączać tylko wówczas, gdy jest ono używane.
Ustawianie kierunku obrotów
IXO (3 603 JA8 0..) (zob.rys.D1)
– Aby ustawić bieg w prawo na wkrętarce, należy wcisnąć przełącznik obrotów 5, dociskając go do oporu do przodu.
IXO (3 603 J81 0., 3 603 J59 3.) (zob. rys. D2)
– Aby ustawić bieg w prawo na wkrętarce, należy wcisnąć przełącznik obrotów do oporu, dociskając go z prawej strony.
Włączanie/wyłączanie
- W celu włączenia przystawki tnącej należy nacisnąć włącznik/wyłącznik 6 wkrętarki i przytrzymać w tej pozycji.
- Aby wyłączyć końcówkę tnącą, należy zwolnić włącznik/wyłącznik 6 wkrętarki.
Wskazówki dotyczące pracy
▶ Unikać sytuacji, w których elektronarzędzie mogłoby zostać – przez zbyt silne jego obciążenie elektronarzędzia – automatycznie wyłączone.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Wydajność cięcia zależy od rodzaju ciętego materiału i od stanu naładowania akumulatora.
Nadmierny posuw wpływa w znaczny sposób (w zależności od stopnia na- ładowania akumulatora) na obniżenie wydajności cięcia.
Noże powinny być zawsze czyste i wolne od resztek ciętego materiału.
Nie wolno przechylac plozy prowadzącej 2 podczas cięcia – prowadzić ją należy zawsze równolegle do ciętej płaszczyzny.
Niewłaściwe zastosowanie noża może spowodować jego stępienie.
Cienkie materiały, jak na przykład tkaniny, mogą podczas cięcia zostać wciągnięte przez elektronarzędzie i zablokować się. Dlatego – dla zwiększenia komfortu cięcia - nie należy zbyt mocno dociskać elektronarzędzia.
Tego rodzaju materiały należy wolno ciąć, dobrze je napinając podczas cięcia. Optymalne wyniki cięcia można osiągnąć, dokonując praktycznych prób.
Konserwacja i serwis
Konserwacja i czyszczenie
Aby zachować efektywność i bezpieczeństwo pracy, przystawkę tnącą należy zawsze utrzymywać w czystości.
▶ Przed przystąpieniem do czyszczenia przystawki należy zdjąć ją z wkrętarki. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obrażeń.
Należy zachować szczególnie ostrożność podczas czyszczenia noża tnącego i przeciwnoża. Noże mają ostre krawędzie, o które można się skaleczyć.
Podczas cięcia może dojść do nagromadzenia resztek ciętego materiału pod osłoną.
- O słone 3 należy regularnie czyścić za pomocą pędzla.
Obsługa klienta oraz doradztwo dotyczące użytkowania
Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych ko- nieczne jest podanie 10-cyfrowego numeru katalogowego przystawki, znajdującego się na tabliczce znamionowej.
W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części za-
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
miennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć również pod adresem:
www.bosch-pt.com
Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.
Polska
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące
usług serwisowych online.
Tel.: 22 7154460
Faks: 22 7154441
E-Mail: bsc@pl.bosch.com
Infolinia Działu Elektronarzędzi: 801 100900
(w cenie połączenia lokalnego)
E-Mail: elektronarzedzia.info@pl.bosch.com
www.bosch.pl
Usuwanie odpadów
Przystawkę tnącą, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.
Zastrzega się prawo dokonywania zmian.
