Ixo 1600A001YF - Unealtă de tăiere BOSCH - Manual de utilizare gratuit

Tip produs	Accesoriu de tăiere pentru mașină de înșurubat fără fir
Marcă	Bosch
Model	Ixo 1600A001YF (accesoriu de tăiere Cutter)
Utilizare prevăzută	Tăierea materialelor moi și flexibile (covor, PVC, carton, piele, țesături) până la 6 mm grosime
Greutate	0,15 kg (conform EPTA-Procedură 01:2014)
Compatibilitate	Mașini de înșurubat fără fir Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)
Alimentare	Prin mașina de înșurubat fără fir (fără alimentare proprie)
Materiale ale lamei	Oțel călit (inferat)
Număr de poziții de fixare	8 poziții diferite
Elemente furnizate	Accesoriu de tăiere, patin de ghidare, capac de protecție, lamă, șurub de fixare, inel de deblocare
Funcții principale	Tăiere liniară a materialelor moi, ghidare cu patin, protecție prin capac
Întreținere și curățare	Demontați accesoriul înainte de curățare, curățați capacul cu o perie, lamă ascuțită - atenție la răniri
Siguranță	Puneți selectorul de sens de rotație în poziția mediană înainte de montare/demontare; nu utilizați pe azbest; atenție la cablurile sub tensiune; nu puneți mâinile în fața lamei
Piese de schimb și reparabilitate	Lamă de schimb disponibilă; service post-vânzare Bosch; comandă online pe www.bosch-pt.fr
Informații generale	Garanție și conformitate CE conform Directivei 2006/42/CE; dosar tehnic la Robert Bosch Power Tools GmbH

Întrebări frecvente - Ixo 1600A001YF BOSCH

Ce tip de materiale pot fi tăiate cu accesoriul de tăiere Ixo 1600A001YF ?

Accesoriul este conceput pentru materiale moi și flexibile cu o grosime maximă de 6 mm : covor, PVC, carton, piele, țesături, etc.

Cu ce modele de mașină de înșurubat Bosch este compatibil accesoriul?

Este compatibil cu mașinile de înșurubat fără fir Bosch IXO de referință 3 603 J81 0.., 3 603 J59 3.. și 3 603 JA8 0..

Cum se montează accesoriul de tăiere pe mașina de înșurubat?

Scoateți mai întâi capacul de cauciuc al mașinii de înșurubat înainte, apoi plasați accesoriul pe mașină până la declic audibil. Poate fi fixat în 8 poziții diferite.

Cum se schimbă lama de tăiere?

Asigurați-vă că accesoriul este montat pe mașina de înșurubat. Puneți selectorul de sens de rotație în poziția mediană. Slăbiți șurubul de fixare a lamei, ridicați lama și scoateți-o în jos. Montați noua lamă cu muchia ascuțită în exterior și strângeți șurubul.

Ce instrucțiuni de siguranță trebuie respectate?

Înainte de orice întreținere, puneți selectorul de sens de rotație în poziția mediană. Nu tăiați materiale care conțin azbest. Atenție la cablurile electrice sub tensiune. Nu puneți niciodată mâinile în fața lamei. Folosiți întotdeauna capacul de protecție.

Cum se curăță accesoriul de tăiere?

Scoateți accesoriul de pe mașina de înșurubat înainte de curățare pentru a evita orice pornire accidentală. Curățați capacul de protecție cu o perie. Atenție la muchii ascuțite ale lamei.

De unde pot cumpăra lame de schimb?

Lamele de schimb sunt disponibile pe site-ul www.bosch-pt.fr sau la service-ul post-vânzare Bosch (referință accesoriu 1 600 A00 1YN).

Este accesoriul potrivit pentru copii?

Nu este prevăzut pentru utilizarea de către copii sub 8 ani fără supraveghere. Persoanele cu mobilitate redusă sau lipsite de experiență trebuie supravegheate.

Care este grosimea maximă de tăiere?

Grosimea maximă a materialelor de tăiat este de 6 mm.

Cum se utilizează corect accesoriul pentru o tăiere optimă?

Utilizați patinul de ghidare paralel cu traseul de tăiere. Nu forțați prea mult, mai ales pe materiale fine ca țesăturile. Întindeți materialul și tăiați încet. Păstrați lama curată.

MANUAL DE UTILIZARE Ixo 1600A001YF BOSCH

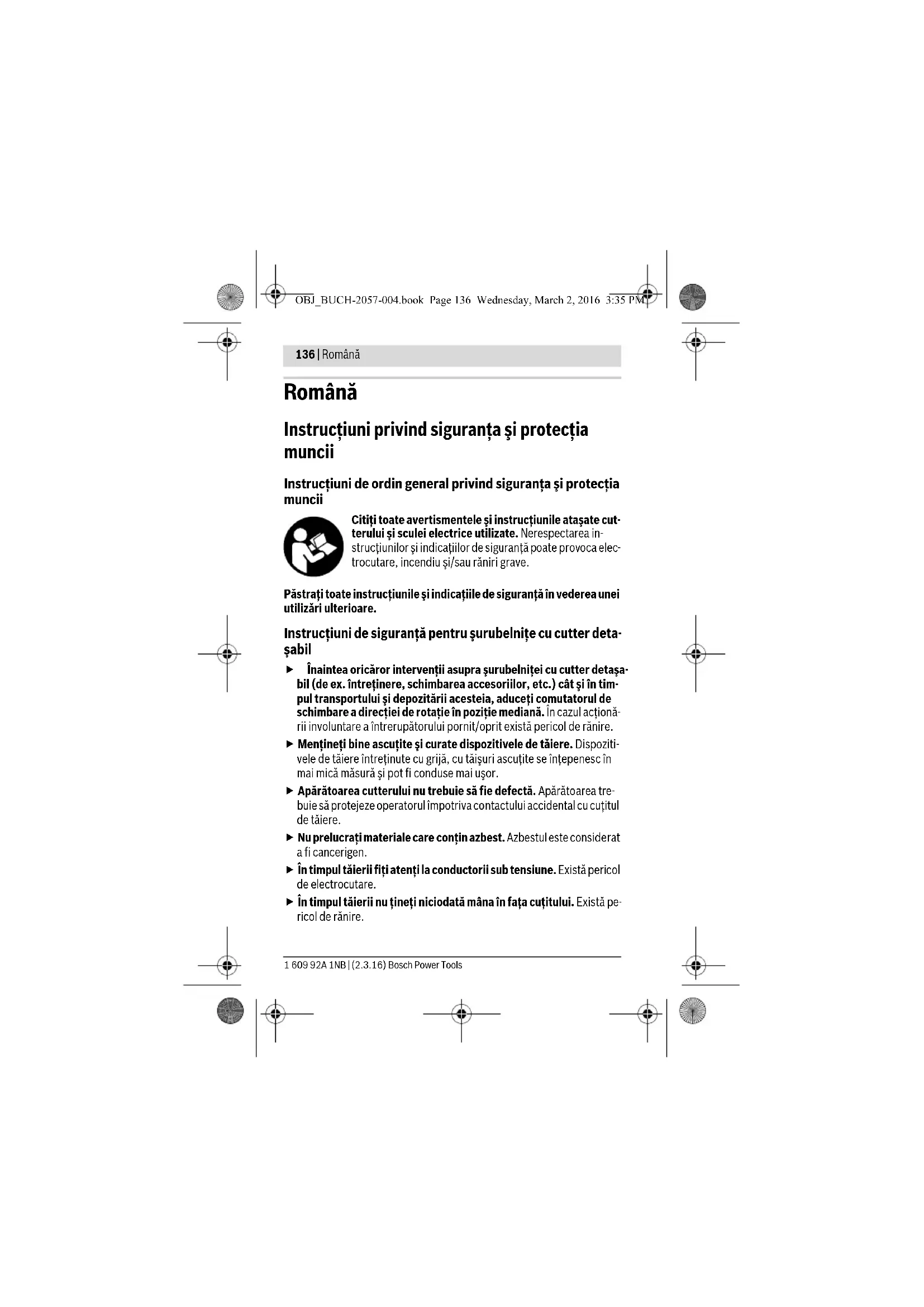

Română.... Pagina 136

Instrucțiuni privind siguranța și protecția muncii

Instrucțiuni de ordin general privind siguranța și protecția muncii

Citiți toate avertismentele și instrucțiunile atașate cutterului și sculei electrice utilizate. Nerespectarea instrucțiunilor și indicațiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Păstrați toate instrucțiunile și indicațiile de siguranță în vederea unei utilizări ulterioare.

Instrucțiuni de siguranță pentru șurubelnițe cu cutter deta- şabil

Înaintea oricăror intervenții asupra şurubelniței cu cutter detaşabil (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia, aduceți comutatorul de schimbare a direcției de rotație în poziție mediană. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
Apărătoarea cutterului nu trebuie să fie defectă. Apărătoarea trebuie să protejeze operatorul împotriva contactului accidental cu cuțitul de tăiere.
▶ Nu prelucrați materiale care conțin azbest. Azbestul este considerat a fi cancerigen.
În timpul tăierii fiți atenți la conductorii sub tensiune. Există pericol de electrocutare.
În timpul tăierii nu țineți niciodată mâna în fața cuțitului. Există pericol de rănire.

1 609 92A 1NB | (2.3.16) Bosch Power Tools

Evitați pornirea accidentală. Transportul sculei electrice cu degetul ținut pe întrerupătorul pornit/oprit poate duce la accidente.
Supravegheați copiii. Astfel veți avea siguranța că, copiii nu se joacă cu cutterul sau cu şurubelnița cu cutter detașabil.
Această şurubelniță cu cutter detașabil nu este destinată utilizării de către copii și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe. Această şurubelniță cu cutter detașabil poate fi folosită de către copiii mai mari de 8 ani și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe, numai dacă acestea sunt supravegheate sau sunt instruite privitor la manevrarea sigură a şurubelniței cu cutter detașabil și înțeleg pericolele pe care aceasta le implică. În caz contrar există pericol de manevrare greșită și răniri.

Descrierea produsului și a performantelor

Utilizare conform destinatiei

Cutterul împreună cu şurubelnița cu accumulator IXO, este destinat tăierii materialelor flexibile, moi, cu o grosime de până la 6 mm, precum mocheță, PVC, carton, sortimente de piele, materiale textile și altele asemănă- toare.

Cutterul este destinat numai uzului privat din gospodărie și poate fi folosit numai împreună cu următoarele scule electrice:

- Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)

Elemente componente

Numerotarea componentelor illustrate se referă la schițele de la paginile grafice.

1 Cutter
2 Talpă de ghidare
3 Apărătoare
4 Inel de deblocare
5 Comutator de schimbare a direcției de rotație
6 Întrerupător pornit/oprit
7 Şurub pentru fixarea cuțitului

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

9 Manşon din cauciuc

Accesoriiile illustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteti găsi accesoriiile complete în programul nostru de accesorii.

Date tehnice

Cutter Cutter
Număr de identificare	1 600 A00 1YN
Greutate conform EPTA-Procedure 01:2014	kg 0,15

Declaratie de conformitate

Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“ corespunde tuturor dispozitiilor relevante ale Directivei 2006/42/CE, inclusiv modificărilor acestora. Documentație tehnica (2006/42/CE) la: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Henk Becker

Înaintea oricâror intervenții asupra şurubelniței cu cutter detaşabil (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia, aduceți comutatorul de schimbare a direcției de rotație în poziție mediană. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

1 609 92A 1NB | (2.3.16) Bosch Power Tools

Montarea cutterului (vezi figurile A1 -A2)

• Înainte de montarea cutterului 1 trebuie să scoateți capacul din cauciuc 9 al şurubelnitiei, trägându-l spre înainte.
• Apoi montați cutterul pe şurubelnită. Cutterul trebuie să se fixeze perceptibil.

Indicație: Puteți monta cutterul în 8 poziții diferite. Astfel, veți avea întot-deauna poziția de lucru optimă, de exemplu pentru tăierea îmbrăcăminții de pardoseală de-a lungul peretelui.

Demontare (vezi figurile B1-B2)

• Rotiți inelul de deblocare 4 în direcția de rotație ① și scoateți dispozitivul de tăiere trăgându-l spre înainte (②).
• Puneti apoi din nou pe şurubelnită capacul din cauciuc 9.

Schimbarea cuțitului de tăiere (vezi figurile C1-C2)

Indicație: Înlocuți cuțitul de tăiere numai cu cutterul montat pe șurubelniță. Prin aceasta axul sculei electrice este blocat iar șurubul de fixare a cuțitului poate fi slăbit.

• Aduceți comutatorul de schimbare a direcției de rotație 5 în poziție mediană.
• Slăbiti şurubul de fixare a cuțitului 7 în directia de rotație ①.
• Ridicati uşor cutitul de tăiere 8 și extrageti-l trăgându-l în jos.
• Montați cuțitul nou de tăiere, cu muchia șlefuită îndreptată spre exterior, pe sistemul de prindere accesorii.
  Aveți grijă ca, cuțitul de tăiere să se fixeze pe sistemul de prindere accesorii.
• Strângeti din nou bine şurubul de fixare a cuțitului 7 în direcția de rotație 2.

Functionare

Punere în funcțiune

Pentru a economisi energie, tineți scula electrică pornită numai atunci când o folosiți.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

Reglarea directiei de rotație

IXO (3 603 JA8 0..) (vezi figura D1)

- Pentru a regla şurubelniţa pe funcționare spre dreapta, împingeți comutatorul de schimbare a direcției de rotație5 înainte, până la punctul de oprire.

IXO (3 603 J81 0., 3 603 J59 3..) (vezi figura D2)

- Pentru reglarea functionării cu rotire spre dreapta la șurubelniță, împingeți înăuntru comutatorul de schimbare a direcției de rotație din dreapta, până la punctul de oprire.

Pornire/oprire

• P e npunerea în funcțiune a cutterului, apăsați întrerupătorul ponit/oprit 6 al şurubelnitei și țineți-l apăsat.
• P e n atdeconecta cutterul, eliberați întrerupătorul pornit/oprit 6 al şurubelniței.

Instrucțiuni de lucru

▶ Nu suprasolicitați scula electrică într-atât încât aceasta să se oprească singură din funcționare.

Capacitatea de tăiere a sculei electrice depinde de materialele care trebuie tăiate și de nivelul de încărcare al accumulatorului.

În funcție de încărcarea accumulatorului, un avans exagerat de puternic reduce într-o măsură considerabilă randamentul de tăiere.

Curățați întotdeauna cuțitul de tăiere de resturile de material.

Nu este permisă înclinarea greșită a tâlpii de ghidare 2 în timpul tăierii, aceasta trebuie aliniată paralel la suprafața de tăiere.

În cazul utilizării neconforme destinației, cuțitul de tăiere se tocește.

Materialele subțiri cum ar fi cele textile, pot fi trase în scula electrică în timpul tăierii, producând blocarea acesteia. De aceea, pentru a le putea tăia bine, nu apăsați prea puternic scula electrică în cazul acestor materiale. În caz de întindere a materialului, opriți-vă și tăiați apoi încet.

Rezultatele optime de tăiere se determină cel mai bine prin probe practice.

Întreținere și service

Întreținere și curățare

Păstrați curat cutterul pentru a putea lucra bine și sigur cu el.

1 609 92A 1NB | (2.3.16) Bosch Power Tools

▶ Pentru curățare, demontați cutterul de pe șurubelniță. În cazul ac-tionării involuntare a întrerupătorului pornit/oprit există pericol de ră-nire.
▶ Atenție la curățarea cuțitului de tăiere și a contracuțitului. Cuțitele au muchii ascuțite, care vă pot răni.
În timpul tăierii, sub apărătoare se pot acumula resturi de material.
- Curățați regulat cu o pensulă apărătoarea 3.

Asistență clienti și consultanță privind utilizarea

În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului cutterului.

Serviciul de asistență clienți vă răspunde la întrebări privind repararea și întreținerea produsului dumneavoastră cât și piesele de schimb. Găsiți desenele de ansamblu și informații privind piesele de schimb și la:

www.bosch-pt.com

Echipa de consultanță Bosch vă răspunde cu plăcere la întrebări privind produsele noastre și accesoriiile acestora.

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30-34

013937 Bucureşti

Tel. consultanță clienti: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

Eliminare

Cutterul, accesoriiile și ambalajele trebuie direcționate către o stație de reciclare ecologică.

Sub rezerva modificărilor.
