| Tuotetyyppi | Leikkauslisävaruste akkuruuvinvääntimelle |
| Merkki | Bosch |
| Malli | Ixo 1600A001YF (leikkauslisävaruste Cutter) |
| Käyttötarkoitus | Pehmeiden ja joustavien materiaalien (matto, PVC, pahvi, nahka, kankaat) leikkaus enintään 6 mm paksuuteen |
| Paino | 0,15 kg (EPTA-Procedure 01:2014 mukaisesti) |
| Yhteensopivuus | Bosch IXO akkuruuvinvääntimet (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..) |
| Virransyöttö | Akkuruuvinvääntimen kautta (ei omaa virtalähdettä) |
| Terän materiaalit | Karkaistu teräs (päätelty) |
| Kiinnitysasentojen lukumäärä | 8 eri asentoa |
| Toimitukseen sisältyy | Leikkauslisävaruste, ohjauskenkä, suojakupu, terä, kiinnitysruuvi, lukitusrengas |
| Päätoiminnot | Pehmeiden materiaalien suora leikkaus, ohjaus kengällä, suojaus kupulla |
| Huolto ja puhdistus | Irrota lisävaruste ennen puhdistusta, puhdista suojakupu harjalla, terä on terävä - varo vammoja |
| Turvallisuus | Aseta pyörimissuunnan valitsin keskiasentoon ennen asennusta/irrotusta; älä käytä asbestille; varo jännitteisiä kaapeleita; älä laita käsiä terän eteen |
| Varaosat ja korjattavuus | Vara-terä saatavilla; Bosch-huoltopalvelu; tilaus verkossa osoitteesta www.bosch-pt.fr |
| Yleiset tiedot | Takuu ja CE-vaatimustenmukaisuus direktiivin 2006/42/EY mukaan; tekninen asiakirja Robert Bosch Power Tools GmbH |
Usein kysytyt kysymykset - Ixo 1600A001YF BOSCH
Käyttäjien kysymyksiä aiheesta Ixo 1600A001YF BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Leikkaustyökalu PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Ixo 1600A001YF - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Ixo 1600A001YF merkiltä BOSCH.
KÄYTTÖOHJE Ixo 1600A001YF BOSCH

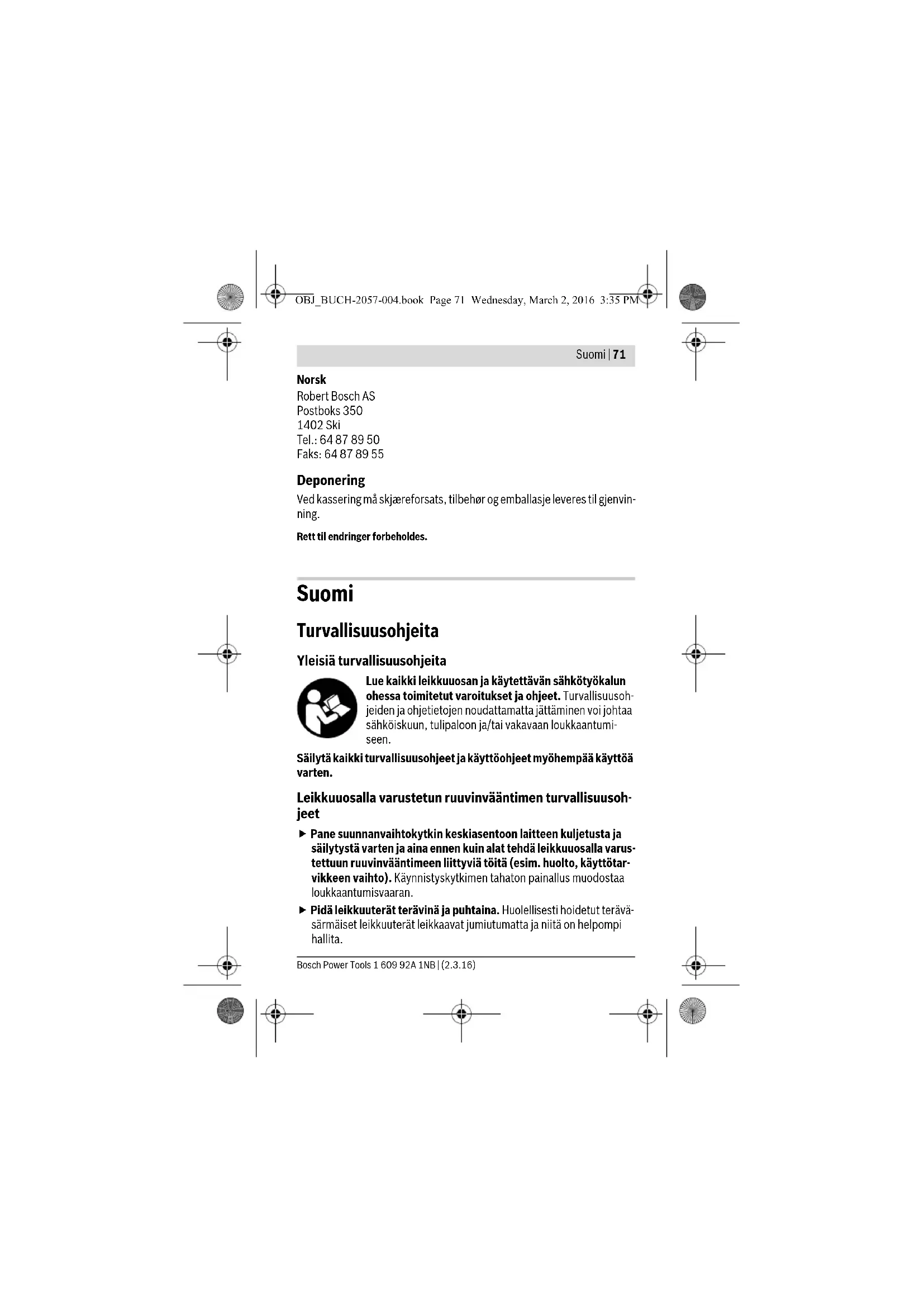

Yleisiä turvallisuusohjeita
Lue kaikki leikkuuosan ja käytettävän sähkötyökalun ohessa toimitetut varoitukset ja ohjeet. Turvallisuusohjeiden ja ohjetietojen noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää käyttöä varten.
Leikkuuosalla varustetun ruuvinvääntimen turvallisuusohjeet
▶ Pane suunnanvaihtokytkin keskiasentoon laitteen kuljetusta ja säilytystä varten ja aina ennen kuin alat tehdä leikkuuosalla varustettuun ruuvinvääntimeen liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto). Käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
- Pidä leikkuuterät terävinä ja puhtaina. Huolellisesti hoidetut teräväsärmäiset leikkuuterät leikkaavat jumiutumatta ja niitä on helpompi hallita.
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
▶ Leikkuuosaan kuuluva suojus ei saa olla viallinen. Suojuksen tehtävänä on suojata laitteen käyttäjää leikkuuterän tahattomalta kosketuk-selta.
- Älä koskaan työstä asbestipitoista ainetta. Asbestia pidetään karsinogeenisena.
- Varo leikkuun yhteydessä jännitteellisiä sähköjohtoja. Silloin on sähköiskun vaara.
- Älä koskaan pidä kättä terän edessä leikkauksen aikana. Loukkaantumisvaara.
▶ Vältä tahatonta käynnistystä. Sähkötyökalun kantaminen, sormi käynnistyskytkimellä, voi johtaa onnettomuuksiin.
- Pidä lapsia silmällä. Näin saat varmistettua sen, etteivät lapset leiki irrallisen leikkuuosan tai leikkuuosalla varustetun ruuvinvääntimen kanssa.
Tätä leikkuuosalla varustettua ruuvinväännintä ei ole tarkoitettu lasten eikä fyysisiltä, aistimellisilta tai henkisiltä kyvyiltään rajoitteellisten tai puutteellisen kokemuksen tai tietämyksen omaavien henkilöiden käyttöön.
Tätä leikkuuosalla varustettua ruuvinväännintä saavat käyttää vä hintään 8-vuotiaat lapset sekä fyysisiltä, aistimellisilta tai henki- siltä kyvyiltään rajoitteiset tai puutteellisen kokemuksen tai tietä- myksen omaavat henkilöt, mikäli vastuuhenkilö valvoo käyttöä tai opastaa heille leikkuuosalla varustetun ruuvinvääntimen turvalli- sen käsittelyn ja jotka siten ymmärtävät siihen liittyvät vaarat.
Muutoin syntyy virheellisen käytön ja onnettomuuksien vaara.
Tuotekuvaus
Määräyksenmukainen käyttö
Leikkuuterää on tarkoitettu käytettäväksi akkuruuinvääntimen IXO yhteydessä joustavien, pehmeiden, enintään 6 mm:n vahvuisten materiaalien leikkaamiseen (esim. kokolattiamatto, PVC, pahvi, nahka, kangas, yms.). Leikkuuosa on tarkoitettu vain yksityiskäyttöön kotitalouksien piirissä ja sitä saa käyttää vain seuraavissa sähkötyökaluissa:
- Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Kuvassa olevien osien numerointi viittaa grafiikkasivuissa oleviin kuviiin.
1 Leikkuuosa
2 Ohjainjalas
3 Suojus
4 Vapautusrengas
5 Suunnanvaihtokytkin
6 Käynnistyskytkin
7 Terän kiinnitysruuvi
8 Leikkuuterä
9 Kumisuojus
Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.
Tekniset tiedot
| Leikkuuosa Cutter | |
| Tuotenumero | 1 600 A00 1YN |
| Paino vastaa EPTA-Procedure01:2014 | kg 0,15 |
Standardinmukaisuusvakuutus
Täten selvitämme yksinomaisella vastuulla, että kohdassa "Tekniset tiedot" kuvattu tuote on direktiivin 2006/42/EY ja sen muutoksien kaikkien asiaankuuluvien määräysten mukainen.
Tekninen tiedosto (2006/42/EY):
Robert Bosch Power Tools GmbH, PT/ETM9,
70538 Stuttgart, GERMANY
Henk Becker
Pane suunnanvaihtokytkin keskiasentoon laitteen kuljetusta ja säilytystä varten ja aina ennen kuin alat tehdä leikkuuosalla varustettuun ruuvinvääntimeen liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto). Käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
Leikkuuosan asennus (katso kuvat A1 -A2)
- Ennen kuin asennat leikkuuterän 1, ruuvinvääntimen kumisuojus 9 täytyy vetää etukautta irti.
- Työnnä sitten leikkuuosa ruuvinvääntimen päälle. Leikkuuosan täytyy napsahtaa kuuluvasti kiinni.
Huomio: Voit asentaa leikkuuosan 8:aan eri asentoon. Näin saat säädettyä kulloinkin optimaalisen työskentelyasennon esim. lattiapällysteen leikkaamiseen seinää pitkin.
Purkaminen (katso kuvat B1-B2)
- Käännä vapautusrengas 4 kiertosuuntaan ① ja vedä leikkuuosa etukautta (②) irti.
- Työnnä seuraavaksi kumisuojus 9 takaisin paikoilleen ruuvinvääntimeen.
Leikkuuterän vaihto (katso kuvat C1-C2)
Huomio: Vaihda leikkuuterä vain silloin, kun leikkuuosa on asennettu ruu-vinvääntimeen. Näin työkalun kara on lukittu ja terän kiinnitysruuvi saa-daan avattua.
- Pane suunnanvaihtokytkin 5 keskiasentoon.
- Avaa terän kiinnitysruuvi 7 kiertosuuntaan ①.
- Nosta leikkuuterää 8 hieman ja vedä se alakautta ulos.
- Aseta uusi leikkuuterä työkalunpitimeen, hiottu reuna ulospäin. Varmista, että leikkuuterä lukkiutuu työkalunpitimeen.
- Kiristä terän kiinnitysruuvi 7 kiertosuuntaan ② jälleen pitävästi kiinni.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Käynnistä energiansäästön takia sähkötyökalu vain, kun käytät sitä.
Pyörimissuunnan asetus
IXO (3 603 JA8 0..) (katso kuva D1)
- Asettaaksesi ruuvinvääntimen pyörimään oikealla on suunnanvaihtokytkin 5 työnnettävä vasteeseen asti eteen.
IXO (3 603 J81 0.., 3 603 J59 3..) (katso kuva D2)
- Aseta ruuvinväännin pyörimään myötäpäivään painamalla suunnan-vaihtokytkin oikealle vasteeseen asti.
Käynnistys ja pysäytys
- Käynnistä leikkuuosa painamalla ruuvinvääntimen käynnistyskytkintä 6 ja pidä se painettuna.
- Kun haluat pysäyttää leikkuuosan, vapauta ruuvinvääntimen käynnistyskytkin 6.
Työskentelyohjeita
- Älä kuormita sähkötyökalua niin kovaa, että se pysähtyy.
Sähkötyökalun leikkausteho riippuu leikattavasta materiaalista ja akun lataustilasta.
Suurempi syöttönopeus pienentää, akun lataustilasta riippuen, huomattavasti suorituskykyä.
Pidä aina leikkausterä vapaana materiaalijäännöksistä ja puhtaana.
Ohjainjalasta 2 ei saa kallistaa leikkauksen aikana, sen tulee olla samansuuntainen leikkauspinnan kanssa.
Epäasianmukaisen käytön yhteydessä leikkuuterä tylsyy.
Ohuet materiaalit, kuten kankaat saattavat leikattaessa tulla vedetyksi sähkötyökaluun puristukseen. Älä tämän takia käytä leikattaessa liian suurta syöttöpainetta, jotta leikkaus onnistuisi hyvin. Pidä leikattaessa kangas kireänä ja leikkaa hitaasti.
Optimaalisen leikkaustuloksen määrität parhaiten käytännön kokein.
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
- Pidä leikkuuosa puhtaana, jotta työt sujuvat vaivattomasti ja turvallisesti.
- Irrota puhdistusta varten leikkuuosa ruuvinvääntimestä. Käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
- Tee leikkuu- ja vastaterän puhdistus varovasti. Terien särmät ovat teräviä ja voivat leikata haavoja.
Leikattaessa voi suojuksen alle kerääntyä materiaalijäännöksiä.
- Puhdista suojus 3 säännöllisesti siveltimellä.
Asiakaspalvelu ja käyttöneuvonta
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on merkitty leikkuuosan mallikilpeen.
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:
www.bosch-pt.com
Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi
Hävitys
Leikkuuosa, lisätarvikkeet ja pakkausmateriaali on toimitettava ympäristöystävälliseen uusiokäyttöön.
Oikeus teknisiin muutoksiin pidätetään.
