Produkto tipas	Pjovimo priedas belaidžiam suktuvui
Prekės ženklas	Bosch
Modelis	Ixo 1600A001YF (pjovimo priedas Cutter)
Numatytas naudojimas	Minkštų ir lanksčių medžiagų (kilimų, PVC, kartono, odos, audinių) pjovimas iki 6 mm storio
Svoris	0,15 kg (pagal EPTA-Procedure 01:2014)
Suderinamumas	Bosch IXO belaidžiai suktuvai (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)
Maitinimas	Per belaidį suktuvą (be atskiro maitinimo)
Ašmenų medžiaga	Grūdintas plienas (numatoma)
Tvirtinimo padėčių skaičius	8 skirtingos padėtys
Pristatomos dalys	Pjovimo priedas, kreipiamoji plokštė, apsauginis gaubtas, ašmenys, tvirtinimo varžtas, atblokavimo žiedas
Pagrindinės funkcijos	Linijinis minkštų medžiagų pjovimas, kreipimas su plokšte, apsauga gaubtu
Priežiūra ir valymas	Prieš valymą išmontuokite priedą, gaubtą valykite šepetėliu, ašmenys aštrūs – atsargiai, kad nesusižeistumėte
Sauga	Prieš montavimą/išmontavimą nustatykite sukimosi krypties pasirinkiklį į vidurinę padėtį; nenaudokite ant asbesto; atsargiai su įtampingaisiais kabeliais; nelaikykite rankų prieš ašmenis
Atsarginės dalys ir remontas	Galimi atsarginiai ašmenys; Bosch techninis aptarnavimas; užsakymas internetu svetainėje www.bosch-pt.fr
Bendra informacija	Garantija ir CE atitiktis pagal direktyvą 2006/42/EB; techninis dokumentas saugomas „Robert Bosch Power Tools GmbH”

Dažnai užduodami klausimai - Ixo 1600A001YF BOSCH

Kokias medžiagas galima pjauti naudojant pjovimo priedą Ixo 1600A001YF?

Priedas skirtas minkštoms ir lanksčioms medžiagoms, kurių didžiausias storis 6 mm: kilimams, PVC, kartonui, odai, audiniams ir kt.

Su kokiais Bosch suktuvų modeliais šis priedas yra suderinamas?

Jis yra suderinamas su Bosch IXO belaidžiais suktuvais, kurių referenciniai numeriai 3 603 J81 0.., 3 603 J59 3.. ir 3 603 JA8 0..

Kaip sumontuoti pjovimo priedą ant suktuvo?

Pirmiausia nuimkite suktuvo guminį dangtelį į priekį, tada uždėkite priedą ant suktuvo, kol girdėsite spragtelėjimą. Jį galima pritvirtinti 8 skirtingose padėtyse.

Kaip pakeisti pjovimo ašmenis?

Įsitikinkite, kad priedas sumontuotas ant suktuvo. Nustatykite sukimosi krypties pasirinkiklį į vidurinę padėtį. Atsukite ašmenų tvirtinimo varžtą, pakelkite ašmenis ir ištraukite juos žemyn. Uždėkite naują ašmenį aštriu kraštu į išorę ir priveržkite varžtą.

Kokius saugos reikalavimus reikia atitikti?

Prieš bet kokią priežiūrą nustatykite sukimosi krypties pasirinkiklį į vidurinę padėtį. Nepalaukite medžiagų, kuriose yra asbesto. Atsargiai su įtampingaisiais elektros kabeliais. Niekada nelaikykite rankų prieš ašmenis. Visada naudokite apsauginį gaubtą.

Kaip išvalyti pjovimo priedą?

Prieš valymą nuimkite priedą nuo suktuvo, kad išvengtumėte netyčinio paleidimo. Apsauginį gaubtą valykite šepetėliu. Atsargiai su aštriais ašmenų briaunomis.

Kur galiu įsigyti atsarginių ašmenų?

Atsarginius ašmenis galima įsigyti svetainėje www.bosch-pt.fr arba per Bosch techninį aptarnavimą (priedo referencinis numeris 1 600 A00 1YN).

Ar priedas tinkamas vaikams?

Jis nėra skirtas naudoti vaikams iki 8 metų be priežiūros. Asmenys su ribotu judumu ar patirties stoka turi būti prižiūrimi.

Koks maksimalus pjovimo storis?

Maksimalus pjaunamų medžiagų storis yra 6 mm.

Kaip teisingai naudoti priedą optimaliam pjovimui?

Naudokite kreipiamąją plokštę lygiagrečiai pjovimo linijai. Per daug nespauskite, ypač ant plonų medžiagų, tokių kaip audiniai. Įtempkite medžiagą ir pjaukite lėtai. Laikykite ašmenis švarius.

NAUDOJIMO INSTRUKCIJA Ixo 1600A001YF BOSCH

Lietuviškai....Puslapis 182

عربي 193 ص

Bosch Power Tools 1 609 92A 1NB | (24.2.16)

Bendrosios saugos nuorodos

Perskaitykite visas prie pjovimo priedėlio ir naudoja- mo elektrinio įrankio pridėtas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali ištikti elektros smūgis, kilti gaisras, galima smarkiai su- sižaloti ir sužaloti kitus asmenis.

Išsaugokite visas saugos nuorodas ir instrukcijas, kad ir ateityje galė-tumėte jomis pasinaudoti.

Saugos nuorodos dirbantiems su suktuvais su pjovimo priedėliu

Prieš pradėdami bet kokius suktuvo su pjovimo priedėliu priežiūros darbus (pvz., techninės priežiūros, įrankių keitimo ir kt.) ar prieš transportuodami ar padėdami sandėliuoti, sukimosi krypties

1 609 92A 1NB | (2.3.16) Bosch Power Tools

perjungiklj nustatykite i vidurinę padėti. Priešingu atveju galite susi-žeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.
Pjovimo priedėliui priklausantis apsauginis gaubtas jokiu būdu neturi būti pažeistas. Apsauginis gaubtas skirtas dirbančiajam nuo netikėto kontakto su pjovimo peiliu apsaugoti.
▶ Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto. Asbestas pasižymi vėžį sukeliančiu poveikiu.
▶ Pjaudami atkreipkite dėmesį i laidus su įtampa. Galimas elektros smūgio pavojus.
▶ Pjaudami niekada nelaikykite rankos priešais peili. Iškyla susižalo-jimo pavojus.
▶ Saugokite, kad prietaisas netikėtai nejsijungtų. Jei elektrinį prietaisą nešate pirštą laikydami ant jjungimo/išjungimo jungiklio, gali jvykti nelaimingas atsitikimas.
▶ Prižiūrėkite vaikus. Tai užtikrinsite, kad vaikai su pjovimo priedėliu arba su suktuvu, ant kurio primontuotas pjovimo priedėlis, nežaistų.
▶ Šis suktuvas su pjovimo priedėliu nėra skirtas, kad juo dirbtų vai- kai ar asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių. Šį suktuvą su pjovimo priedėliu gali naudoti 8 metų ir vyresni vai- kai bei asmenys su fizinėmis, juslinėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties ar žinių, jei juos prižiūri ir už jų saugumą atsako atsakingas asmuo arba jie buvo instruktuoti, kaip saugiai naudoti suktuvą su pjovimo priedėliu ir žino apie gre- siančius pavojus. Priešingu atveju įrankis gali būti valdomas netinka- mai ir kyla sužeidimų pavojus.

Gaminio ir techninių duomenų aprašas

Prietaiso paskirtis

Pjovimo priedėlis, naudojamas su akumuliatoriniu suktuvu IXO, yra skirtas lanksčioms, minkštoms iki 6 mm storio medžiagoms, pvz., kilimams, PVC, kartonui, odai, audiniams ir panašioms medžiagoms pjauti.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

Pjovimo priedėlis skirtas tik privačiam naudojimui buityje, jį leidžiama naudoti tik su šiais elektriniais įrankiais:

- Bosch IXO (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..)

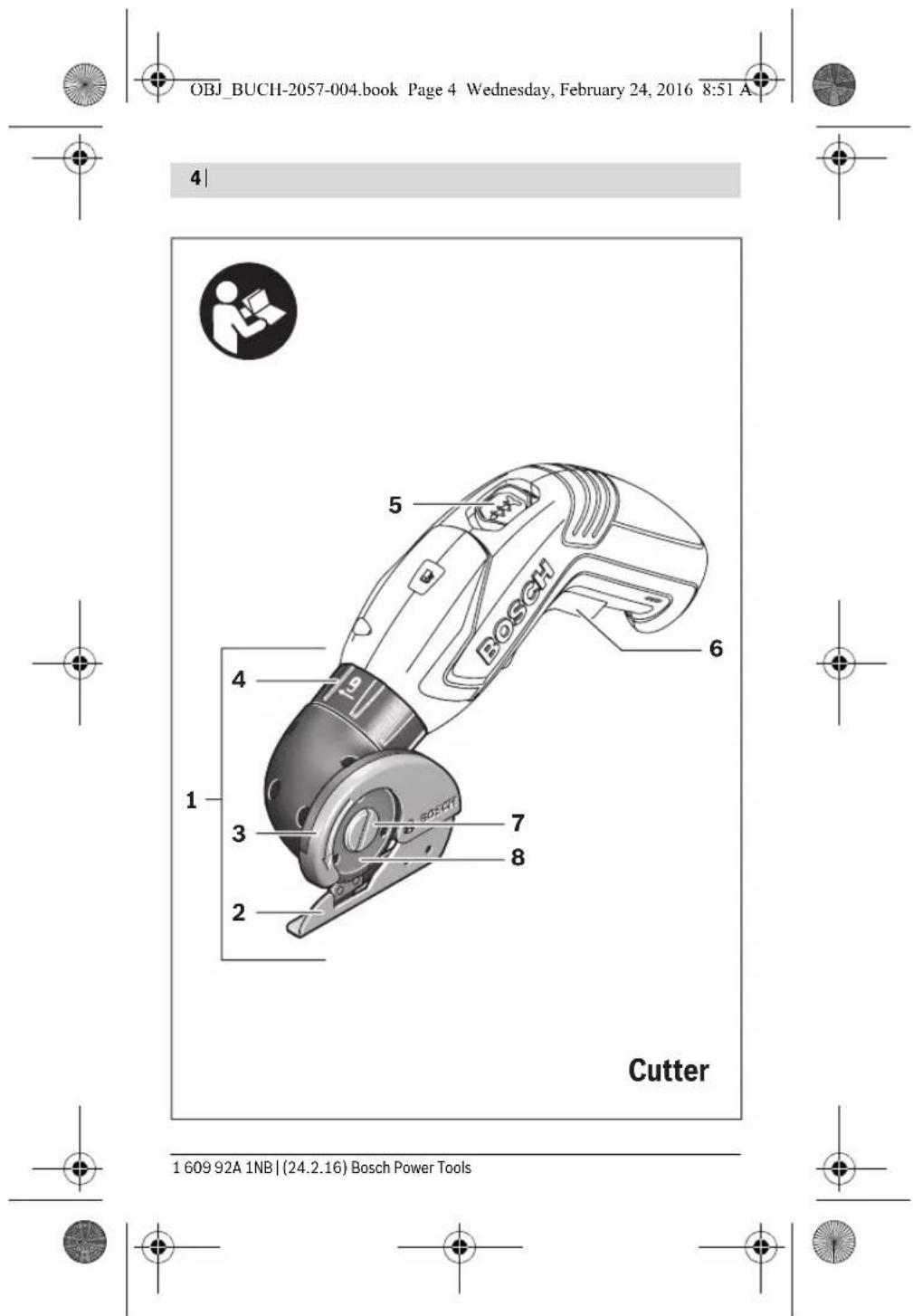

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka schemose nurodytus numerius.

1 Pjovimo priedélis
2 Kreipiamoji pavaža
3 Apsauginis gaubtas
4 Atblokavimo žiedas
5 Sukimosi krypties perjungiklis
6 Jjungimo-išjungimo jungiklis
7 Varžtas peiliui tvirtinti
8 Pjovimo peilis
9 Guminis gaubtelis

Pavaizduoti ar aprašyti priedai i tiekiamą standartini komplektą nejeina. Visą papildomą irangą rasite mūsų papildomos irangos programoje.

Techniniai duomenys

Pjovimo priedėlis Cutter
Gaminio numeris		1 600 A00 1YN
Svoris pagal „EPTA-Procedure 01:2014“ kg 0,15

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka visus privalomus 2006/42/EB direktyvos ir jos pakeiti-mų reikalavimus.

Techniné byla (2006/42/EB) laikoma: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

1 609 92A 1NB | (2.3.16) Bosch Power Tools

Prieš pradėdami bet kokius suktuvo su pjovimo priedėliu priežiūros darbus (pvz., techninės priežiūros, įrankių keitimo ir kt.), prieš transportuodami ar prieš padėdami sandėliuoti, sukimosi krypties perjungiklj nustatykite i vidurinę padėtį. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

Pjovimo priedėlio įstatymas (žr. pav. A1 - A2)

• Prieš montuodami pjovimo priedėlj 1, turite nuimti suktuvo guminį gaubtelį 9, traukdami jį j priekį.
• Tada ant suktuvo jstatykite pjovimo priedėlj. Turite išgirsti, kaip pjovimo priedėlis užsifiksavo.

Nuoroda: Pjovimo priedėlį galite jstatyti 8 skirtingose padėtyse. Taip ga- lite pasirinkti optimalią darbo padėtį, pvz., palei sieną pjaudami kiliminę dangą.

Išmontavimas (žr. pav. B1–B2)

• Atblokavimo žiedą 4 sukite kryptimi ① ir nuimkite pjovimo priedėlj, traukdami ji pirmyn (②).
• Tada ant suktuvo vėl uždėkite guminį gaubtelį 9.

Pjovimo peilio keitimas (žr. pav. C1-C2)

Nuoroda: Pjovimo peilj keiskite tik tada, kai pjovimo priedėlis yra pritvirtintas prie suktuvo. Tada įrankio suklys bus užblokuotas ir bus galima atsukti peilio tvirtinimo varžtą.

• Sukimosi krypties perjungiklj 5 nustatykite j vidurinę padėtį.
• Atsukite peilio tvirtinimo varžtą 7, sukdami kryptimi ①.
• Pjovimo peilj 8 šiek tiek kilstelėkite ir išimkite, traukdami žemyn.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

• Ant jrankių įtvaro uždėkite naują pjovimo peilį, išgaląstą briauną nukreipę i išorę.
  Pjovimo peilis įrankių įtvare turi užsifiksuoti.
• Vél užveržkite peilio tvirtinimo varžta 7, sukdami kryptimi ②.

Naudojimas

Paruošimas naudoti

Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite.

Sukimosi krypties keitimas

IXO (3 603 JA8 0..) (žr. pav. D1)

- Norėdami nustatyti suktuvo dešininį sukimąsi, iki atramos dešinėn stumkite sukimosi krypties perjungiklį 5.

IXO (3 603 J81 0.., 3 603 J59 3..) (žr. pav. D2)

- Norėdami nustatyti suktuvo dešininį sukimąsi, iki atramos dešinėn spauskite sukimosi krypties perjungiklj.

ljungimas ir išjungimas

• Norėdami ijungti pjovimo priedėlj, paspauskite suktuvo jjungimo-iš-jungimo jungiklj 6 ir laikykite jj paspaustą.
• Norėdami pjovimo priedėlj išjungti, atleiskite suktuvo jjungimo-išjungimo jungiklj 6.

Darbo patarimai

▶ Neapkraukite elektrinio įrankio tiek, kad jis sustotų.

Elektrinio jrankio pjovimo našumas priklauso nuo pjaunamos medžiagos ir akumuliatoriaus ikrovos būklės.

Per didelė pastūma, priklausomai nuo akumuliatoriaus įkrovos, mažina našuma.

Pjovimo peilis visada turi būti švarus ir be medžiagos likučių.

Kreipiamoji pavaža 2 pjaunant turi nepersikreipti, ji turi būti lygiagreti pjovimo paviršiui.

Netinkamai naudojant, pjovimo peilis atšimpa.

Pjaunant plonas medžiagas, pvz., audinius, elektrinis įrankis jas gali įtraukti ir užstrigti. Todėl pjaudami tokias medžiagas, kad galėtumėte

1 609 92A 1NB | (2.3.16) Bosch Power Tools

pjauti gerai, per stipriai nespauskite. Pjaukite lėtai ir stenkitės, kad medžiaga liktu įtempta.

Optimalius pjovimo rezultatus geriausia nustatyti praktiniais bandymais.

Priežiūra ir servisas

Priežiūra ir valymas

▶ Kad dirbtumėte gerai ir saugiai, pjovimo priedėlj laikykite švarų.
▶ Norėdami išvalyti, pjovimo priedėlj nuimkite nuo suktuvo. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.
Būkite atsargūs valydami pjovimo ir priešpriešinį peilį. Peilių ašmenys labai aštrūs, todėl jie gali sužaloti.

Pjaunant po apsauginiu gaubtu gali prisirinkti medžiagos likučių.

- Teptuku reguliariai valykite apsauginj gaubtą 3.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

leškant informacijos ir užsakant atsargines dalis būtina nurodyti dešimtženklį pjovimo priedėlio užsakymo numerį, esantį firminėje lentelėje. Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsy gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacija apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai atsakys į klau-simus apie mūsų gaminius ir papildomą įrangą.

Lietuva

Bosch jrankių servisas Informacijos tarnyba: [phone] Įrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail]

Šalinimas

Pjovimo priedėlis, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojamos.

Galimi pakeitimai.
