Produkto tipas	Radialinis kampinis pjūklas
Prekinis ženklas	Bosch
Modelis	GTA 2500 W Professional
Vardinė galia	2500 W
Pjovimo disko skersmuo	254 mm
Tuščiosios eigos greitis	4500 aps./min.
Pjovimo galimybė 90° kampu (A x P)	127 x 340 mm
Pjovimo galimybė 45° kampu (A x P)	127 x 240 mm
Svoris	28 kg
Matmenys (I x P x A)	680 x 500 x 630 mm
Maitinimas	230 V / 50 Hz
Pagrindinės funkcijos	Kampiniai pjūviai, nuožulniniai pjūviai, gylio ribotuvas, nukreipiamasis lazeris
Priežiūra ir valymas	Išvalykite ventiliacines angas, patikrinkite maitinimo laidą, pakeiskite anglinius šepečius
Sauga	Saugos jungiklis, apsauginis gaubtas, disko stabdys, grandinės pertraukiklis
Atsarginės dalys	Diskas, angliniai šepečiai, gaubtas, ribotuvas
Remonto galimybė	Remonto galimybės indeksas: 8,2/10
Pridedami priedai	Diskas, dulkių maišelis, disko raktas
Garso lygis	98 dB(A)

Dažnai užduodami klausimai - GTA 2500 W Professional BOSCH

Kaip pakeisti GTA 2500 W pjūklo diską?

Atjunkite pjūklą, nuimkite apsauginį gaubtą, naudokite pateiktą raktą, kad atlaisvintumėte flanšo varžtą, pakeiskite diską ir priveržkite. Įsitikinkite, kad diskas yra tinkamai sulygiuotas.

Kokie yra galimi kampo reguliavimai?

Pjūklas leidžia reguliuoti kampą nuo -45° iki +45° į kairę ir dešinę, su fiksavimo laipsniais ties 0°, 22,5°, 45°.

Kaip naudoti nukreipiamąjį lazerį?

Įjunkite lazerį specialiu jungikliu. Sureguliuokite pjovimo liniją ant detalės. Lazeris projektuoja liniją tiksliam pjūviui.

Koks yra maksimalus pjovimo gylis?

Esant 90° kampui, pjovimo gylis yra 127 mm. Esant 45° kampui, aukštis 127 mm, plotis 240 mm.

Kaip išvalyti pjūklą po naudojimo?

Naudokite dulkių siurblį drožlėms, išvalykite ventiliacines angas šepetėliu, ir nuvalykite korpusą drėgna šluoste. Nenaudokite tirpiklių.

Pjūklas neužsiveda, ką daryti?

Patikrinkite elektros maitinimą, laidą ir kištuką. Jei išdegė saugiklis, pakeiskite jį. Patikrinkite saugos jungiklį. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Kaip sureguliuoti pjūklo nuožulną?

Atlaisvinkite nuožulnos fiksavimo svirtį, pakreipkite pjūklo galvą norimu kampu (nuo -5° iki +45°), tada vėl priveržkite svirtį.

Kokie rekomenduojami priedai GTA 2500 W?

Papildomi diskai skirtingoms medžiagoms, detalės atrama, stalo prailginimas ir tvirtinimo rinkinys prie darbastalio.

Kur rasti atsargines šio pjūklo dalis?

Atsarginės dalys yra prieinamos įgaliotuose Bosch platintojuose arba internete Bosch Professional svetainėje. Naudokite modelio numerį.

Kaip užtikrinti saugą naudojant?

Dėvėkite apsauginius akinius, naudokite apsauginį gaubtą, laikykite rankas nuo disko ir niekada nespauskite pjūvio jėga. Atjunkite prieš bet kokius reguliavimus.

NAUDOJIMO INSTRUKCIJA GTA 2500 W Professional BOSCH

Lietuvių k. ......Puslapis 117

한국어 ...... 페이지 121

عربي 125

۱۲۹ صفحه فارسی

4

6

C

D

E1

E2

8

F

Bendrosios saugos nuorodos

Perskaitykite visas prie darbinio stalo ar montuojamo elektrinio įrankio pridedamas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Saugos nuorodos dirbantiems su darbiniu stalu

Prieš pradėdami prietaisą reguliuoti ar keisti atsargines dalis, iš kištukinio lizdo ištraukite kištuką ir/arba

118 | Lietuvių k.

iš elektrinio įrankio išimkite akumuliatorių. Netikėtai jsijungus elektriniam įrankiui gali įvykti nelaimingas atsitikimas.

Prieš pradėdami montuoti elektrinį įrankį, tinkamai surinkite darbinį stalą. Kad atrama nesulūžtų, būtina nepriekaištingai sumontuoti.
Prieš pradėdami dirbti su elektriniu įrankiu, jį saugiai pritvirtinkite prie darbinio stalo. Elektriniam įrankiui nuslydus ant darbinio stalo, galima prarasti kontrolę.
Darbinį stalą pastatykite ant tvirto, lygaus ir horizontalaus pagrindo. Darbiniam stalui pasislinkus arba susvy-ravus, ruošinys gali būti stumiamas netolygiai ir nesaugiai.
Darbinio stalo neperkraukite ir nenaudokite jo kaip kopėčių arba pastolių. Darbinį stalą apkrovus per didele apkrova arba ant jo stovint, darbinio stalo svorio centras gali pasislinkti į viršų ir stalas gali nuvirsti.
▶ Transportuojant ar dirbant visi varžtai ir jungiamieji elementai turi būti tvirtai užveržti. Jei yra atsilaisvinusių jungčių, pjaunant įranga gali stovėti netvirtai ir pjovimas gali būti netikslus.
Elektrinj įrankį montuokite ir išmontuokite tik tada, kai jis yra transportavimo padėtyje (nuorodas apie transportavimo padėtį skaitykite atitinkamo elektrinio įrankio naudojimo instrukcijoje). Priešingu atveju elektrinio įrankio svorio centras gali būti nepalankioje vie- toje ir jūs negalėsite jo tvirtai laikyti.
Ant montavimo plokštelės pritvirtintą elektrini įrankį naudokite tik ant darbinio stalo. Ant montavimo plokštelės pritvirtintas, bet ant darbinio stalo nepastatytas elektrinis įrankis stovi netvirtai ir gali apvirsti.
▶ Patikrinkite, ar ilgi ir sunküs ruošiniai nesutrikdys darbinio stalo pusiausvyros. Ilgų ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.
Sustumdami ar išskleisdami darbinį stalą nelaikykite pirštų netoli lankstų. Priešingu atveju pirštus galite suspausti.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant darbinj stalą. Prašome jsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis darbiniu stalu.

Simboliai ir jų reikšmės

Darbinio stalo maksimali leidžiamoji apkrova (elektrinis įrankis + ruošinys) yra kg.

Gaminio ir savybių aprašas

Naudojimas pagal paskirti

Ant darbinio stalo leidžiama tvirtinti šiuos Bosch stacionariuosius pjūklus (parengta 2021.02):

• GCM 8 S (3 601 L16 0..)
• GCM 8 SJ (3 601 L16 2..)
• GCM 800 S (3 601 L16 1..)
• GCM 10 (0 601 B20 0..)
• GCM 10 J (3 601 M20 2..)
• GCM 10 M (3 601 M20 2..)
• GCM 10 S (0 601 B20 5..)
• GCM 10 SD (0 601 B22 5..)
• GCM 10 X (3 601 M15 0..)
• GCM 10 MX (3 601 M29 0..)
• GCM 12 (0 601 B21 0..)
• GCM 12 GDL (3 601 M23 6..)
• GCM 12 SD (0 601 B23 5..)
• GCM 216 (3 601 M33 0..
• GCM 18V-216 (3 601 M41 0..)
• GCM 18V-305 GDC (3 601 M43 0..)
• GTM 12 (3 601 M15 0..)

Su elektriniu jrankiu naudojamas darbinis stalas yra skirtas lentoms ir profiliams pjaustyti.

Pavaizduoti prietaiso elementai

Pavaizduotų komponentų numeriai atitinka instrukcijos pradžioje pateiktos schemos numerius.

(1) Tvirtinamasis laikiklis
(2) Darbo stalas
(3) Ratų fiksatorius
(4) Stalo ilginamosios dalies fiksuojamoji rankenėlė
(5) Stalo ilginamoji dalis
(6) Rankena
(7) Reguliuojamo aukščio kojelė
(8) Darbo stalo atrama
(9) Atramos fiksatorius
(10) Ruošinio atramos fiksuojamoji rankenėlė
(11) Atrama vienodo ilgio ruošiniams
(12) Ruošinio atrama
(13) Viršutinis rémas su fiksatoriumi
(14) Atraminé kojelé
(15) Ratas „L“
(16) Ratas „R“
(17) Apatinis rémas
(18) Atraminis rémas
(19) Tvirtinamųjų dalių rinkinys
(20) Fiksuojamasis kaištis
(21) Fiksuojamoji plokštelė
(22) Šešiabriauné veržlé
(23) Atblokavimo klavišas
(24) Tvirtinamojo laikiklio fiksatoriaus svirtelė
(25) Atrama
(26) Pastumiamoji veržlé

(27) Veržlė atramos fiksatoriui nustatyti
(28) Veržlė fiksuojamajam kaiščiui nustatyti
(29) Fiksuojamojo kaiščio reguliavimo varžtas

Techniniai duomenys

Darbo stalas GTA 2500 W
Gaminio numeris	3 601 M12 1..
Darbo stalo be ilginamosios da-lies ilgis	mm 1044
Darbo stalo su ilginamaja dalimi ilgis	mm 2510
Darbinio stalo aukštis mm 947
Maks. leidžiama apkrova (elektrinis + ruošinys)
- Tvirtinamasis laikiklis kg 180
Maks. leidžiamoji apkrova (elektrinis jrankis + ruošinys) su stalo ilginamaja dalimi
- Tvirtinamasis laikiklis kg 130
- kiekviena stalo ilginamoji da-lis	kg 25
Svoris pagal „EPTA-Procedure 01:2014“	kg 32,2

Montavimas

Tiekiamas komplektas

Atkreipkite dėmesį į eksploatavimo instrukcijos pradžioje pavaizduotą tiekiamą komplektą.

Prieš pradėdami darbinių stalą montuoti patikrinkite, ar pateiktos visos žemiau nurodytos dalys:

Nr. Pavadinimas Kiekis

(1)	Tvirtinamasis laikiklis 2
(2)	Darbo stalas su atrama (8)	1
(13)	Viršutinis rėmas su fiksatoriumi (3)	1
(17)	Apatinis rėmas 1
(14)	Atraminė kojelė 1
(15)	Ratas „L“ 1
(16)	Ratas „R“ 1
(18)	Atraminis rėmas	1
(19)	Tvirtinamųjų dalių rinkinys, kurį sudaro:
	- Šešiabriauniai varžtaiM10 x 100M10 x 55M10 x 50 (savaime užsifiksuojantis)M8 x 45M6 x 45	41244
	- Varžtai kryžmine galvuteM8 x 50	4

Nr. Pavadinimas Kiekis

- Poveržlės
M10 x 29	2
M10	10
M8	4
M6	4
- Apsauginės veržlės
M10	5
M8	4
M6	4

Papildomai be pateiktos įrangos reikalingi šie įrankiai:

• Kryžminis atsuktuvas
• Veržlinis raktas (10 mm, 8 mm, 6 mm)
• Reguliuojamas veržliaraktis

Važiuojamojo rėmo montavimas

• Tiekiamas dalis atsargiai išimkite iš pakuotės.
• Nuimkite visas pakuotės medžiagas.

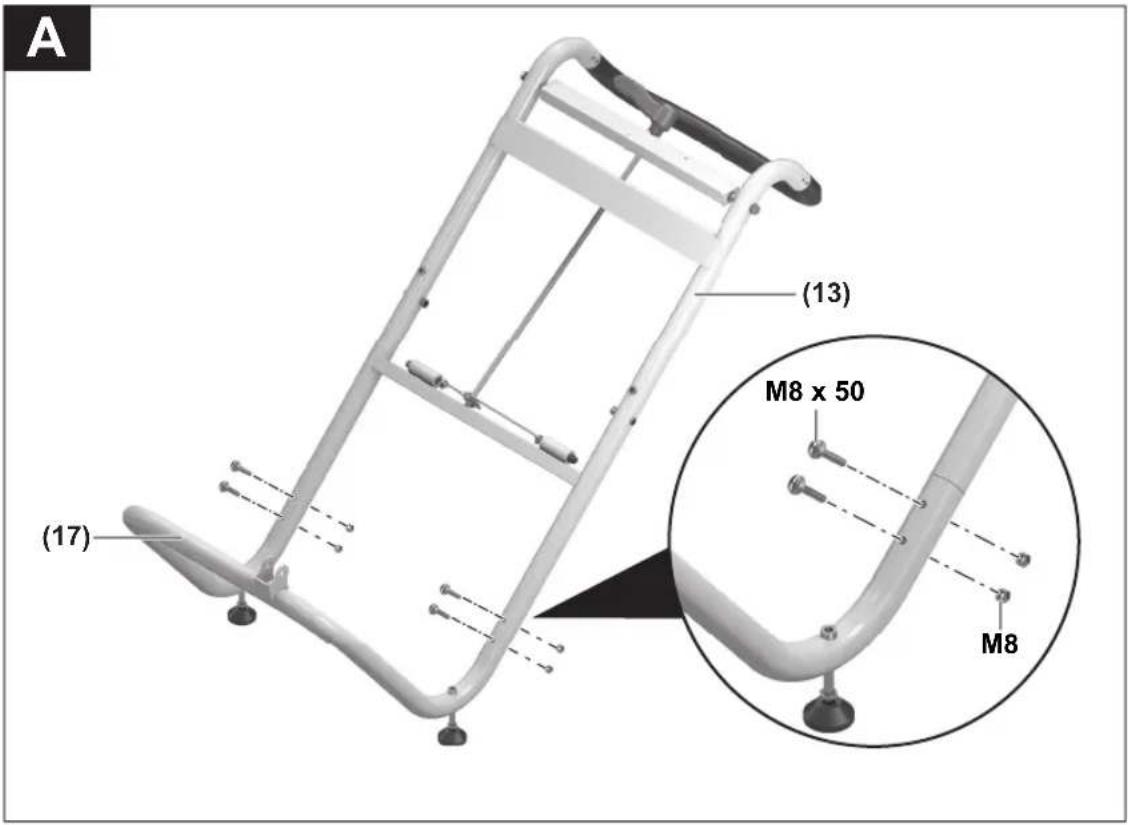

• Montuodami laikykitės paveikslėliuose A-E2 pateiktų schemy.

prie paveikslėlio B:

Kad būtų lengviau orientuotis, ratai yra pažymėti („R“ yra dešinysis ratas, „L“ yra kairysis ratas).

Nuorodas: neužveržkite per stipriai veržlių. Susuktos dalys turi laisvai judėti.

prie paveikslėlio D:

Atkreipkite dėmesį į tinkamą atraminio rėmo (18), montavimo kryptį, kuri pažymėta ratų žymes atitinkančiomis žymėmis „R“ ir „L“.

Nuorodas: Neužveržkite per stipriai veržlių. Susuktos dalys turi laisvai judėti.

prie paveikslėlio E1:

Atliekant ši montavimo žingsnj darbinis stalas (2) prisukamas prie atraminio rémo (18) ir viršutinio rémo (13) atraminių paviršių.

• Abu atraminius paviršius pasukite taip, kad juose esančios šoninės išpjovos būtų nukreiptos rankenos kryptimi.
• Verždami darbinio stalo varžtus stebėkite, kad atrama (8) visada būtų apatinio rémo (17) laikiklyje.

Nuoroda: veržles iš pradžių užsukite nestipriai. Tik tada, kai visi aštuoni varžtai yra tinkamose padėtyse, tvirtai užveržkite visas veržles.

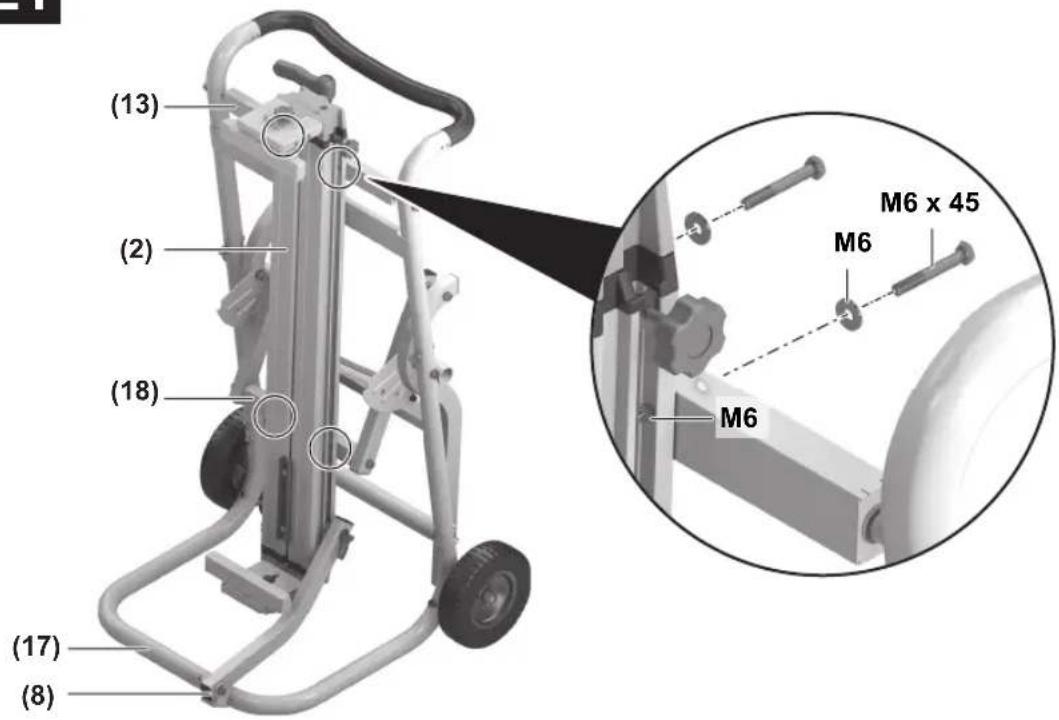

prie paveikslėlio E2:

Nuorodas: Neužveržkite per stipriai veržlių. Susuktos dalys turi laisvai judėti.

Darbo stalo paruošimas

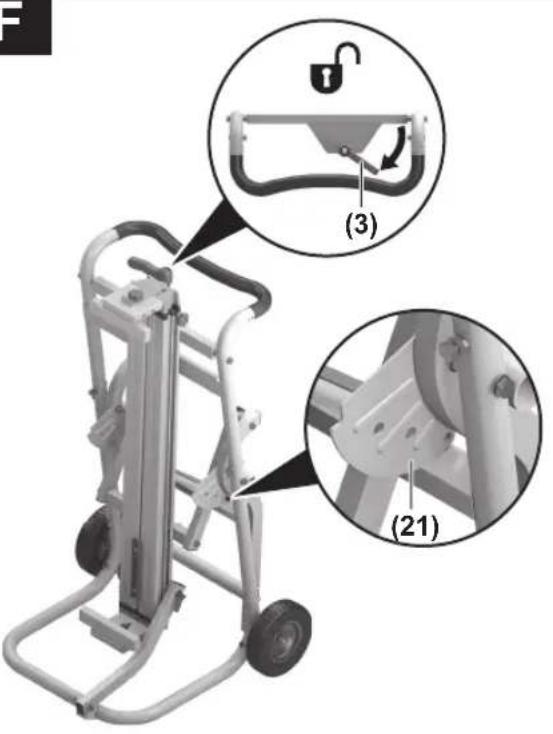

Darbinio stalo pastatymas (žr. F pav.)

Prieš pritvirtindami tvirtinamajj laikiklj ir elektrinj jrankj, turi-te ištraukti remą.

- Kad atlaisvintumėte fiksuojamuosius kaiščius (20), darbinį stalą už rankenos (6) šiek tiek patraukite aukštyn.

120 | Lietuvių k.

• Atfiksuokite fiksatorių. Tokiu būdu yra atitraukiami atgal fiksuojamieji kaiščiai, kurie blokuoja ratus.
• Pastatykite koja ant atraminės kojelės (14) ir abiem rankom spauskite rankeną (6) žemyn, kol fiksuojamieji kaiščiai kitoje fiksuojamųjų plokštelių (21) pusėje vėl ga-lės užsifiksuoti.
• Užveržkite tiek fiksatorių (3), tiek fiksatorių (9).
  Reguliuojamo aukščio kojelės (7) padeda jums išlyginti darbo stala.
• Atsukite šešiabriaunes veržles (22) ir jsukite ar išsukite kojeles tiek, kad išlygintumėte darbinį stalą.

Tvirtinamujų laikiklių paruošimas (žr. G1–G4 pav.)

• Norėdami atblokuoti tvirtinamajį rinkinį (1), paspauskite galvutę (23) ir atlaisvinkite svirtelę (24).
• Tvirtinamaji laikiklj uždėkite ant darbo stalo (2) ir pastum-kite jj iki raudonos atramos (25).
• Vél jveržkite svirtelę (24). Tai atlikus, tvirtinamasis laikiklis yra tvirtai uždėtas ant darbo stalo.
• Išmatuokite atstumą x tarp matavimo kiaurymių ir savo elektrinio jrankio.
• Atfiksuokite antrą tvirtinamajj laikiklj ir padėkite jį atitinkamu atstumu x iki jau užfiksuoto tvirtinamojo laikiklio.
• Vél jveržkite svirtelę (24).

Elektrinio įrankio tvirtinimas ant tvirtinamuju laikiklių (žr. H pav.)

• Elektrinj jrankj nustatykite j transportavimo padetj. Nurodymus, kaip pastatyti j transportavimo padetj, rasite atitinkamo elektrinio jrankio naudojimo instrukcijoje.
• Pastumiamąsias verżles (26) tvirtinamuosiuose laikikliuose nustatykite j atitinkamas padėtis pagal elektrinio jrankio montavimo kiaurymes.
• Tvirtinamajj laikiklj ir elektrinj jrankj susukite tinkamomis poveržlémis ir varžtais.

Naudojimas

Darbo patarimai

Prieš pradėdami dirbti visada įsitikinkite, kad abu fiksatoriali (9) ir (3) yra užfiksuoti.

Visada tvirtai laikykite ruošinj, ypač atlikdami ilgus, sunkius pjūvius. Nupjovus ruošinj, pakinta svorio centro padėtis ir darbinis stalas net gali pradėti virsti.

Neapkraukite darbinio stalo per didele apkrova. Niekada neviršykite darbinio stalo leistinosios apkrovos.

Ruošinio atramos paruošimas

Ilgu ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.

Ruošinio atramos aukščio nustatymas (žr. I pav.)

• Paděkite ruošinj ant elektrinio įrankio pjovimo stalo.
• Atlaisvinkite fiksuojamają rankenėlę (10) ir priderinkite ruošinio atramos (12) aukštį taip, kad jūsų ruošinys gulėtų tiesiai.

- Fiksuojamają rankenėlę vėl užveržkite.

Darbo stalo pailginimas (žr. J pav.)

Darbinj stalą galima pailginti abejose pusése.

• Padėkite ruošinį ant elektrinio įrankio pjovimo stalo.
• Jei reikia, atlaisvinkite fiksuojamają rankenėlę (4) ir trau-kite stalo ilginamają dalį (5) i išorę iki norimo ilgio.
• Fiksuojamają rankenėlę vėl užveržkite.

Vienodo ilgio ruošinių pjovimas (žr. K pav.)

Kad būtų lengva pjauti vienodo ilgio ruošinius, galite naudoti atramą vienodo ilgio ruošiniams (11).

- Traukite atramą vienodo ilgio ruošiniams j viršų iki atramos ir nustatykite ruošinio atramą norimu atstumu iki elektrinio jrankio pjūklo disko.

Pagrindinių nustatymų patikrinimas ir reguliavimas

Kad užtikrintumėte saugų veikimą, po intensyvaus naudojimo turite patikrinti pagrindinius darbinio stalo nustatymus ir, jei reikia, nustatyti iš naujo. Norint tai atlikti, reikia turėti patirties ir specialių įrankių.

- Tuo tikslu, nuimkite elektrinj jrankj su tvirtinamaisiais laikikliais.

Fiksatoriaus atramų nustatymas (žr. L pav.)

Fiksatorius (9), skirtas atramai (8), po kurio laiko gali atsilaisvinti.

• Užveržkite fiksatorių (9).
• Tarp darbinio stalo ir veržlės (27) jstatykite plokščiaji at-suktuvą.
• Sukite užraktą pagal laikrodžio rodyklę tol, kol užblokavimo svirtelę vėl bus gana sunku užspausti.
• Ištraukite plokščiajj atsuktuvą ir dar kartą patikrinkite, kaip nustatėte.

Rato fiksatoriaus fiksuojamuju kaiščių nustatymas (žr. M1–M2 pav.)

Patikrinimas

- Darbinj stalą nustatykite j darbinę padėtį (kiek galima ištraukite).

Abu fiksuojamieji kaiščiai (20) turi būti visiškai ištraukti, o tarp fiksuojamujų kaiščių ir fiksuojamujų plokštelių (21) neturi būti tarpo.

Nustatymas

• Ketvirčiu sūkio atlaisvinkite veržles (28) (16 mm) kiek-vienoje rėmo pusėje.
• Toje pusėje, kurioje tarp fiksuojamųjų kaiščių ir fiksuojamosios plokštelės yra tarpas, užveržkite reguliavimo varžtą (29). Jei tarpo sumažinti nepavyko, atlaisvinkite varžtą kitoje pusėje.
• Šiuos veiksmus kartokite tol, kol abu fiksuojamieji kaiščiai vėl bus visiškai ištraukti, o tarp fiksuojamujų kaiščių ir fik-suojamosios plokštelės nebus tarpo.
• Vèl tvirtai užveržkite veržles (28).

Transportavimas (žr. N pav.)

Norėdami transportuoti, rėmą turite sustumti.

• Stalo ilginamąsias dalis (5) visiškai sustumkite j vidų, o ruošinio atramas (12) ir atramas vienodo ilgio ruošiniams (11) visiškai nuspauskite žemyn.
• Atfiksuokite fiksatorių (9).
• Kad atlaisvintumėte fiksuojamuosius kaiščius (20), darbinį stalą už rankenos (6) šiek tiek paspauskite žemyn.
• Atfiksuokite fiksatorių (3). Tokiu būdu yra atitraukiami atgal fiksuojamieji kaiščiai, kurie blokuoja ratus.
• Pastatykite koja ant atraminės kojelės (14) ir abiem rankom traukite rankeną (6) aukštyn, kol fiksuojamieji kaiščiai kitoje fiksuojamųjų plokštelių (21) pusėje vėl ga-lės užsifiksuoti.
• Užfiksuokite fiksatorių (3).

Priežiūra ir servisas

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Darbiniai stalai, papildoma jranga ir pakuotės turi būti surenkami ir perdirbami aplinkai nekenksmingu būdu.

한국어

안전 수칙

일반 안전 수칙
