NÁVOD K OBSLUZE Ixo 1600A001YF BOSCH

es Původní návod k požívání

sk Původný naved na pořížník

No Eredell Resonaraii Dusiasas

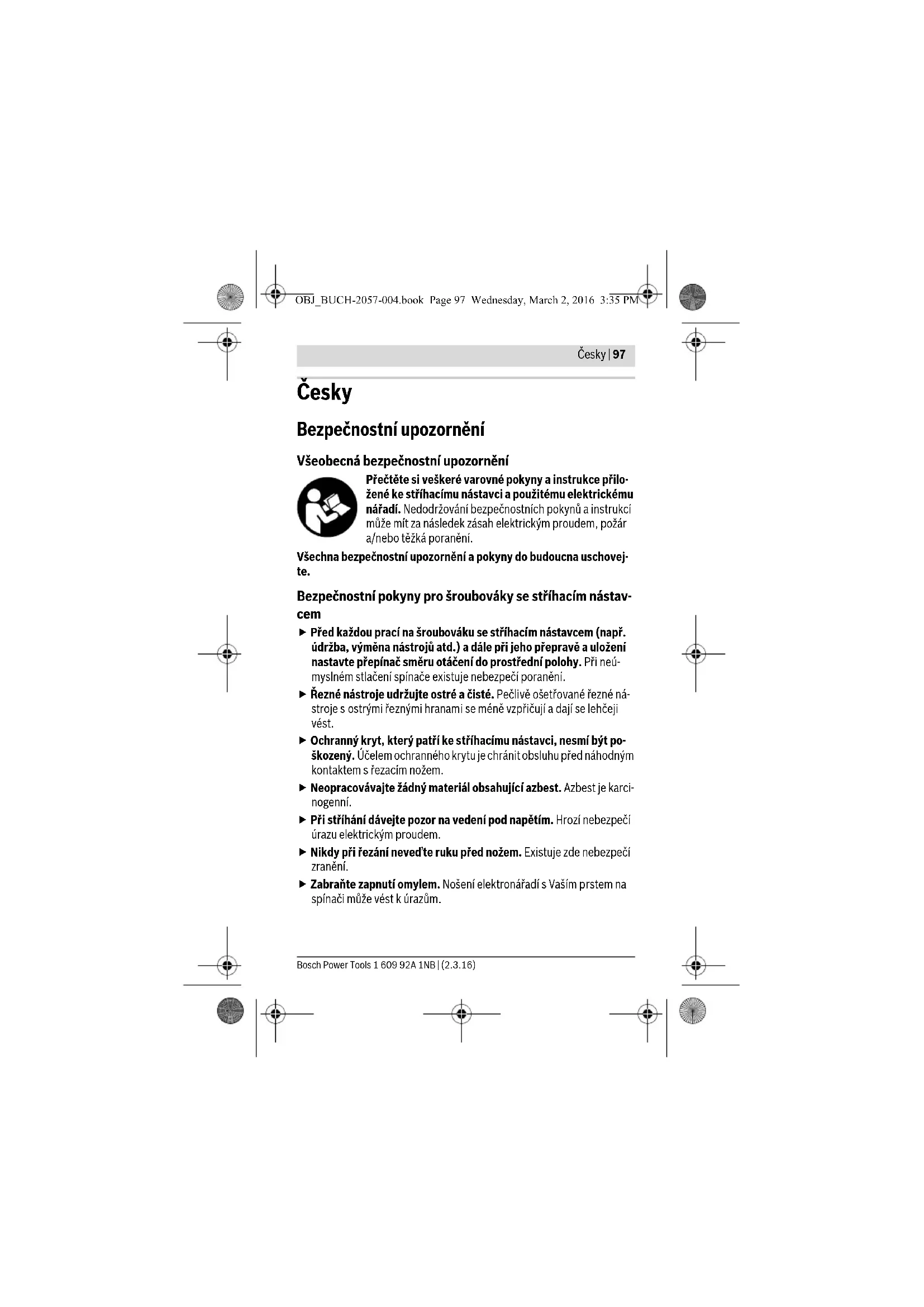

Bezpečnostní upozornění

Všeobecná bezpečnostní upozornění

Přečtěte si veškeré varovné pokyny a instrukce přiložené ke stříhacímu nástavci a použitému elektrickému nářadí. Nedodržování bezpečnostních pokynů a instrukcí může mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte.

Bezpečnostní pokyny pro šroubováky se střihacím nástavcem

▶ Před každou prací na šroubováku se střihacím nástavcem (např. údržba, výměna nástrojů atd.) a dále při jeho přepravě a uložení nastavte přepínač směru otáčení do prostřední polohy. Při neú-myslném stlačení spínače existuje nebezpečí poranění.
▶ Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčejí vést.
▶ Ochranný kryt, který patří ke střihacímu nástavci, nesmí být poškozený. Účelem ochranného krytu je chránit obsluhu před náhodným kontaktem s řezacím nožem.
▶ Neopracovávajte žádný materiál obsahující azbest. Azbest je karcinogenní.
▶ Při střihání dávejte pozor na vedení pod napětím. Hrozi nebezpečí úrazu elektrickým proudem.
- Nikdy při řezání neved’te ruku před nožem. Existuje zde nebezpečí zranění.
▶ Zabraňte zapnutí omylem. Nošení elektronářadí s Vaším prstem na spínači může vést k úrazům.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

▶ Děti musí být pod dozorem. Tak bude zajištěno, že si děti nebudou se stříhacím nástavcem nebo se šroubovákem s namontovaným stříhacím nástavcem hrát.
Tento šroubovák se stříhacím nástavcem není určený k tomu, aby ho použivaly děti a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a vě domostmi.

Tento šroubovák se stříhacím nástavcem mohou používat děti od 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi pouze tehdy, pokud na ně dohlíží osoba zodpovědná za jejich bezpečnost nebo pokud je tato osoba instruovala ohledně bezpečného zacházení se šroubovákem se stříhacím nástavcem a chápou nebezpečí, která jsou s tím spojená. V opačném případě hrozí nebezpečí nesprávné obsluhy a zranění.

Popis výrobku a specifikací

Určující použití

Stříhací nástavec je ve spojení s akumulátorovým šroubovákem IXO určený ke stříhání pružných, měkkých materiálů do tloušťky až 6 mm, jako jsou koberce, PVC, kartony, kůže, látky a podobné materiály.

Stříhací nástavec je určený pouze pro použití pro soukromé účely v domácnosti a smí se použivat pouze ve spojení s následujícím elektronářadím:

- Bosch IXO (3 603 J81 0..., 3 603 J59 3..., 3 603 JA8 0...)

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na vyobrazení na grafických stranách.

1 Stříhací nástavec
2 Vodící lyžina
3 Ochranný kryt
4 Odjišťovací kroužek
5 Přepínač směru otáčení
6 Spínač

1 609 92A 1NB | (2.3.16) Bosch Power Tools

7 Šroub pro upevnění nože

8 Řezací nůž

9 Gumové víčko

Zobrazené nebo popsané příslušenství nepatri k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Technická data

Stříhací nástavec Cutter
Objednací číslo	1 600 A00 1YN
Hmotnost podle EPTA-Procedure01:2014	kg 0,15

Prohlášení o shodě

Prohlašujeme na výhradní zodpovědnost, že výrobek popsany v části „Technické údaje“ splňuje veškerá příslušná ustanovení směrnice 2006/42/ES včetně změn.

Technická dokumentace (2006/42/ES) u: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

▶ Před každou prací na šroubováku se střihacím nástavcem (např. údržba, výměna nástrojů atd.) a dále při jeho přepravě a uložení nastavte přepínač směru otáčení do prostřední polohy. Při neú-myslném stlačení spínače existuje nebezpečí poranění.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

Nasazení střihacího nástavce (viz obrázky A1 – A2)

• Pred montáží střihacího nástavce 1 musíte stáhnout dopředu gumové víčko 9 šroubováku.
• Poté nasad'te na šroubovák stříhací nástavec. Stříhací nástavec musí slyšitelně zaskočit.

Upozornění: Stříhací nástavec můžete nasadit v 8 různých polohách. Dosáhnete tak vždy optimální pracovní polohy např. pro stříhání podlahové krytiny podél zdi.

Demontáž (viz obr. B1-B2)

• Otočte odjišťovací kroužek 4 ve směru otáčení ① a stáhněte stríhací nástavec dopředu (②).
• Poté opět nastrčte na šroubovák gumové víčko 9.

Výměna nože (viz obr. C1–C2)

Upozornění: Výměnu nože provádějte pouze tehdy, když je stříhací nástavec namontovaný na šroubováku. Tím je zablokované vřeteno nářadí a šroub pro upevnění nože lze povolit.

– Nastavte přepínač směru otáčení 5 do prostřední polohy.
- Povolte šroub pro upevnění nože 7 ve směru otáčení ①.
- Řezací nůž 8 mírně nazdvihněte a vytáhněte ho směrem dolů.
- Nasad'te nový řezací nůž odbroušenou hranou směrem ven na nástrojový držák.
Dbejte na to, aby řezací nůž na nástrojovém držáku zaskočil.
- Znovu utáhněte šroub pro upevnění nože 7 ve směru otáčení ②.

Provoz

Uvedení do provozu

Aby se šetřila energie, zapínejte elektronářadi jen pokud jej používáte.

Nastavení směru otáčení

IXO (3 603 JA8 0..) (viz obr. D1)

– Pro nastavení chodu vpravo na šroubováku posuňte přepínač směru otáčení 5 až nadoraz dopředu.

1 609 92A 1NB | (2.3.16) Bosch Power Tools

– Pro nastavení pravého chodu na šroubováku stiskněte přepínač směru otáčení vpravo až nadoraz.

Zapnutí - vypnutí

• Pro spuštění stříhacího nástavce stiskněte spínač 6 šroubováku adržte ho stisknutý.
• Pro vypnutí střihacího nástavce uvolněte spínač 6 šroubováku.

Pracovní pokyny

▶ Nezatěžujte elektronářadí natolik silně, aby se dostalo do stavu klidu.

Výkon řezání elektronářadí závisí na řezaném materiálu a stavu nabití akumulátoru.

Nadměrný posuv podle nabití akumulátoru podstatně snižuje schopnost výkonu.

Udržujte řezací nůž vždy prostý a čistý od zbytků materiálu.

Vodící lyžina 2 nesmí být při řezání zpříčena a musí být vyrovnána rovnoběžně s plochou řezu.

Při nesprávném používání se řezací nůž ztupí.

Tenké materiály, jako např. látky, mohou být při řezání vtaženy do elektronářadí a uvíznout. Příliš silně proto u těchto materiálů netlačte, abyste mohli dobře řezat. Držte je při řezání napnuté a řežte pomalu.

Optimální výsledky řezání můžete nejlépe zjistit praktickými zkouškami.

Údržba a servis

Údržba a čištění

▶ Udržujte stříhací nástavec čistý, aby dobře a bezpečně pracoval.
▶ Před čištěním stříhací nástavec ze šroubováku demontujte. Při ne- úmyslném stlačení spínače existuje nebezpečí poranění.
▶ Pozor při čištění řezacího nože a protinože. Nože mají ostré hrany, o které se můžete zranit.

Při řezání se mohou zbytky materiálů shromažďovat pod ochranným krytem.

– Ochranný kryt 3 pravidelně čistěte štětcem.

Bosch Power Tools 1 609 92A 1NB | (2.3.16)

Zákaznická a poradenská služba

Při veškerých dotazech a objednávkách náhradních dílů bezpodmínečně uvádějte 10místné věcné číslo uvedené na typovém štítku stříhacího nástavce.

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.cz

Zpracování odpadů

Stříhací nástavec, příslušenství a obaly odevzdejte k ekologické recyklaci.

Změny vyhrazeny.

1 609 92A 1NB | (2.3.16) Bosch Power Tools
