Typ produktu	Plynová varná deska
Značka	Bosch
Model	PXY875DE4E
Rozměry (Š x H x V)	90 cm x 52 cm x 4.5 cm
Hmotnost	18 kg
Počet hořáků	5 plynových hořáků
Celkový výkon	12,7 kW
Typ energie	Plyn (G20/G25)
Zapalování	Automatické vestavěné zapalování
Bezpečnost	Bezpečnostní termočlánek
Materiál	Skleněná keramika
Hlavní funkce	Vysoce účinné hořáky, dvojitý plamen
Čištění	Odznimatelné rošty vhodné do myčky
Třída energetické účinnosti	Třída A
Spotřeba plynu na hořák	Od 1,0 do 4,0 kW podle hořáku
Opravitelnost	Náhradní díly dostupné prostřednictvím servisu Bosch
Záruka	2 roky (možné prodloužení)
Index opravitelnosti	8,5/10
Země výroby	Německo
Barva	Černá
Typ instalace	Vestavná
Příslušenství v ceně	Plynové přípojky, seřizovací podložka

Často kladené otázky - PXY875DE4E BOSCH

Jak zapálit hořák na varné desce Bosch PXY875DE4E?

Stiskněte tlačítko požadovaného hořáku a otočte jím proti směru hodinových ručiček do polohy 'Zapalování'. Podržte stisknuté po dobu 3 až 5 sekund, dokud se plamen nezapálí. Uvolněte tlačítko a upravte plamen.

Co dělat, když plamen během vaření zhasne?

Bezpečnostní termočlánek automaticky uzavře přívod plynu, pokud plamen zhasne. Počkejte 1 minutu, než se pokusíte hořák znovu zapálit. Zkontrolujte, zda je hořák suchý a čistý.

Jak čistit rošty varné desky?

Rošty jsou odnímatelné a lze je mýt v myčce nádobí. Při ručním čištění použijte jemnou houbu s mýdlovou vodou. Vyvarujte se abrazivních prostředků, které by mohly povrch poškrábat.

Jaký typ plynu použít pro model PXY875DE4E?

Spotřebič je z výroby nastaven na zemní plyn (G20) při 20 mbar. Pro použití butanu/propanu (G30/G31) je nutná konverze odborníkem. Informace o vhodných tryskách naleznete v návodu.

Jak nastavit minimální plamen na hořáku?

Pokud je plamen v minimální poloze příliš vysoký, seřiďte šroub nastavení průtoku umístěný pod ovladačem. Pomocí tenkého šroubováku otáčejte šroubem ve směru hodinových ručiček pro snížení plamene. Proveďte u každého hořáku zvlášť.

Co dělat, když zapalování nefunguje?

Nejprve zkontrolujte, zda je spotřebič řádně připojen k elektřině (zapalování vyžaduje elektřinu). Očistěte zapalovací elektrody jemným kartáčkem. Pokud problém přetrvává, kontaktujte servis Bosch.

Mohu na této varné desce používat litinové nádobí?

Ano, litina je zcela vhodná. Dávejte však pozor, abyste nádobím neposouvali po sklokeramickém povrchu, aby nedošlo k poškrábání. Používejte nádobí s rovným a stabilním dnem.

Jak udržovat hořáky, aby se zabránilo znečištění?

Po každém použití nechte vychladnout, poté sejměte krytky a hlavy hořáků. Očistěte je jemným kovovým kartáčkem, abyste odstranili zbytky. Ujistěte se, že otvory nejsou ucpané. Po úplném vysušení vraťte zpět.

Kde sehnat náhradní díly pro Bosch PXY875DE4E?

Náhradní díly (trysky, termočlánky, ovladače) jsou k dispozici u servisu Bosch nebo na autorizovaných webech. Pro identifikaci správných dílů použijte číslo modelu (PXY875DE4E).

Jaká je záruka na varnou desku Bosch PXY875DE4E?

Zákonná záruka je 2 roky. Bosch nabízí prodloužení záruky až na 5 let za určitých podmínek. Uschovejte si nákupní doklad a zaregistrujte svůj výrobek na webu Bosch, abyste využili doplňkové služby.

NÁVOD K OBSLUZE PXY875DE4E BOSCH

Použití podle určení. 69

Použití podle určení

Důležitá bezpečnostní upozornění 70

Ochrana životního prostředí...70

Bezdrátový teplotní senzor....71

Příprava a ošetřování bezdrátového teplotního senzoru ..... 71

Čištění. 73

Prohlášení o shodě. 73

Další informace o výrobcích, příslušenství, náhradních dílech a servisu najdete na internetu na:

www.bosch-home.com

a v internetovém obchodu:

www.bosch-eshop.com

Přečtěte si pozorně návod. Návod k použití a k montáži uschovejte pro pozdější potřebu nebo pro další majitele.

Po vybalení spotřebič zkontrolujte. Pokud došlo k poškození spotřebiče při přepravě, nesmí se používat. Kontaktujte technický servis a poškození písemně zdokumentujte, v opačném případě zaniká jakýkoli nárok na náhradu škody.

Tento spotřebič je určen pouze pro soukromé použití v domácnosti. Spotřebič používejte výhradně k přípravě pokrmů a nápojů. Při vaření musí být spotřebič pod dozorem. Krátkodobé vaření musí být neustále pod dozorem. Spotřebič používejte pouze v uzavřených místnostech.

Děti od 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a vědomostí smějí tento spotřebič používat pouze pod dozorem nebo pokud byly seznámeny s bezpečným používáním spotřebiče a pochopily nebezpečí s tím spojená.

CS

Děti si nesmí se spotřebičem hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

Při používání varných funkcí musí nastavená varná zóna souhlasit s varnou zónou, na které se nachází hrnec s teplotním senzorem.

Důležitá bezpečnostní upozornění

Varování

Nebezpečí v důsledku magnetického pole!

Bezdrátový teplotní senzor je magnetický. Magnetické prvky mohou poškodit elektronické implantáty, např. kardiostimulátory nebo inzulínové dávkovače. Nositelné elektronických implantátů by proto neměli nosit teplotní senzor v kapsách oblečení a s ohledem na kardiostimulátor nebo podobný lékařský přístroj dodržovat minimální vzdálenost 10 cm.

Varování

Nebezpečí poranění!

■ Baterie v bezdrátovém teplotním senzoru se může poškodit nebo prasknout, když se příliš zahřeje. Odstraňte senzor po vaření z varné desky a neuchovávejte ho v blízkosti zdrojů tepla.

■ Teplotní senzor může být při odstraňování z hrnce velmi horký. Při snímání používejte chňapku nebo utěrku.

Ochrana životního prostředí

Obal zlikvidujte v souladu s předpisy na ochranu životního prostředí.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními (waste electrical and electronic equipment - WEEE). Tato směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a recyklování použitých zařízení.

Bezdrátový teplotní senzor je vybavený baterií. Starou baterii ekologicky zlikvidujte.

Bezdrátový teplotní senzor

Podrobné informace jsou uvedené v kapitole „Asistenční funkce“ v návodu k použití varné desky. Přečtěte si návod.

Příprava a ošetřování bezdrátového teplotního senzoru

V této části získáte následující informace:

■ Nalepení silikonové lepicí pásky
■ Použití bezdrátového teplotního senzoru
■ Výměna baterie

Teplotní senzor a silikonovou lepicí pásku lze zakoupit ve specializované prodejně nebo prostřednictvím našeho technického zákaznického servisu. Uved'te příslušné referenční číslo.

00577921 Sada 5 silikonových pásek

HEZ39050 Teplotní senzor a sada 5 siliko- nových pásek

Nalepení silikonové lepicí pásky

Silikonová lepicí páska slouží k upevnění teplotního senzoru na nádobě.

Před prvním použitím hrnce s varnými funkcemí se musí přilepit silikonová lepicí páska.

Postupujte následovně:

1. Místo přilepení na hrnci nesmí být mastné. Hrnec umyjte, dobře osušte a místo přilepení otřete např. lihem.

2. Sejměte ochrannou fólii ze silkonové lepicí pásky. Pomocí dodané šablony nalepte silikonovou lepicí pásku v příslušné výšce na hrnec.

1. Silikonovou lepicí pásku přitlačte, také vnitřní plochu. Lepidlo potřebuje k řádnému vytvrzení 1 hodinu. Nádobu během této doby nepoužívejte ani nečistěte.

Upozornění

Nádobu se silikonovou lepicí páskou nenechávejte v mycím roztoku delší dobu.
■ Pokud se silikonová páska odlepí, musí se použít nová.

Použití bezdrátového teplotního senzoru

Teplotní senzor připevněte na silikonovou lepicí pásku tak, aby se perfektně přizpůsobil.

Před připevněním teplotního senzoru zajistěte, aby byla silikonová lepicí páska úplně suchá.
Nádobu umístěte tak, aby teplotní senzor směřoval k boční vnější ploše varné desky.

CS

■ Teplotní senzor nesmí směřovat k jiné horké nádobě, aby se zabránilo přehřátí.
■ Po skončení vaření odstraňte teplotní senzor z hrnce. Uchovávejte ho na čistém, bezpečném místě, a nikoli v blízkosti zdrojů tepla.

Výměna baterie

Pokud stisknete symbol na bezdrátovém teplotním senzoru a nerozsvítí se LED, je vybitá baterie.

Výměna baterie:

1. Sejměte silikonový kryt na spodní části. Šroubovákem vyšroubujte šrouby.

1. Stáhněte horní část. Vyjměte starou baterii. Vložte novou baterii. Dbejte přitom na správnou polaritu.

Pro odstranění baterie nepoužívejte předměty z kovu. Nedotýkejte se kontaktů.

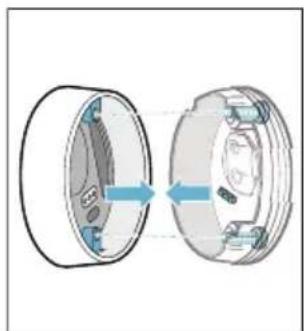

1. Znovu do sebe nasad'te horní a spodní část. Dbejte přitom na správnou orientaci kontaktních kolíků.

1. Na spodní část teplotního senzoru znovu nasad'te silikonový kryt.

Upozornění: Používejte pouze kvalitní baterie typu CR2032. Vydrží mimořádně dlouho.

Čištění

Teplotní senzor

Teplotní senzor čistěte vlhkým hadrem. Nikdy ho nemyjte v myčce nádobí. Neponořujte ho do vody a nečistěte ho pod tekoucí vodou.

Po skončení vaření sejměte teplotní senzor z hrnce. Uchovávejte ho na čistém, bezpečném místě, například v obalu, nikoli v blízkosti zdrojů tepla.

Silikonová lepicí páska

Před nalepením na teplotní senzor očistěte a osušte. Vhodná pro myčku.

Upozornění: Nádobu se silikonovou lepicí páskou nenechávejte v mycím roztoku delší dobu.

Okénko teplotního senzoru

Okénko senzoru musí být vždy čisté a suché. Postupujte následovně:

■ Pravidelně odstraňujte nečistoty a mastnotu.
K čistění používejte měkký hadr nebo vatové tyčinky a prostředek na čištění oken.

Upozornění

Nepoužívejte drsné čisticí prostředky, jako drhnoucí houbičky a kartáčky nebo krémové čisticí prostředky.
Nedotýkejte se okénka senzoru prsty. Mohli byste ho znečistit nebo poškrábat.

Prohlášení o shodě

Společnost Robert Bosch Hausgeräte GmbH tímto prohlašuje, že spotřebič s funkcí bezdrátového teplotního senzoru splňuje základní požadavky a ostatní příslušná ustanovení směrnice 1999/5/ES.

Podrobné prohlášení o shodě R&TTE najdete na internetu na www.bosch-home.com na stránce vašeho spotřebiče u položky Dodatečné dokumentace.

Loga a značka Bluetooth® jsou zaregistrované ochranné známky a vlastnictví společnosti Bluetooth SIG, Inc., a jakékoli použití těchto značek společností Robert Bosch Hausgeräte GmbH je licencované. Veškeré ostatní značky a názvy značek jsou vlastnictví příslušných firem.
