PXY875DE4E - Sartén BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de cocción a gas
Marca	Bosch
Modelo	PXY875DE4E
Dimensiones (An x Pr x Al)	90 cm x 52 cm x 4.5 cm
Peso	18 kg
Número de fuegos	5 quemadores de gas
Potencia total	12,7 kW
Tipo de energía	Gas (G20/G25)
Encendido	Encendido integrado automático
Seguridad	Dispositivo de seguridad termopar
Material	Vidrio vitrocerámico
Funciones principales	Quemadores de alto rendimiento, llama doble
Limpieza	Rejillas extraíbles y aptas para lavavajillas
Clase de eficiencia energética	Clase A
Consumo de gas por quemador	De 1,0 a 4,0 kW según quemador
Reparabilidad	Piezas de repuesto disponibles a través del servicio técnico Bosch
Garantía	2 años (extensión posible)
Índice de reparabilidad	8,5/10
País de fabricación	Alemania
Color	Negro
Tipo de instalación	Empotrada
Accesorios incluidos	Conexiones de gas, soporte de ajuste

Preguntas frecuentes - PXY875DE4E BOSCH

¿Cómo encender el quemador en la placa de cocción Bosch PXY875DE4E?

Presione el botón del quemador deseado y gírelo en sentido antihorario hasta la posición 'Encendido'. Manténgalo presionado durante 3 a 5 segundos hasta que la llama se encienda. Suelte el botón y ajuste la llama.

¿Qué hacer si una llama se apaga durante la cocción?

El termopar de seguridad corta automáticamente el suministro de gas si la llama se apaga. Espere 1 minuto antes de intentar volver a encender el quemador. Verifique que el quemador esté seco y limpio.

¿Cómo limpiar las rejillas de la cocina?

Las rejillas son extraíbles y aptas para lavavajillas. Para una limpieza manual, use una esponja suave con agua jabonosa. Evite productos abrasivos que podrían rayar la superficie.

¿Qué tipo de gas usar para el modelo PXY875DE4E?

El aparato está ajustado de fábrica para gas natural (G20) a 20 mbar. Para gas butano/propano (G30/G31), un profesional debe realizar una conversión. Consulte el manual para los inyectores adecuados.

¿Cómo ajustar la llama mínima en un quemador?

Si la llama está demasiado alta en la posición mínima, ajuste el tornillo de ajuste de caudal ubicado debajo del mando. Use un destornillador fino para girar el tornillo en sentido horario para reducir la llama. Hágalo quemador por quemador.

¿Qué hacer si el encendido no funciona?

Primero verifique que el aparato esté bien enchufado (el encendido requiere electricidad). Limpie los electrodos de encendido con un cepillo suave. Si el problema persiste, contacte al servicio técnico de Bosch.

¿Puedo usar utensilios de hierro fundido en esta placa de cocción?

Sí, el hierro fundido es adecuado. Sin embargo, asegúrese de no deslizar los utensilios sobre la superficie vitrocerámica para evitar rayones. Use utensilios de fondo plano y estable.

¿Cómo mantener los quemadores para evitar la obstrucción?

Después de cada uso, deje enfriar y retire las tapas y cabezales del quemador. Límpielos con un cepillo metálico suave para eliminar residuos. Asegúrese de que los orificios no estén obstruidos. Vuelva a colocarlos después de un secado completo.

¿Dónde encontrar piezas de repuesto para el Bosch PXY875DE4E?

Las piezas de repuesto (inyectores, termopares, mandos) están disponibles en el servicio técnico de Bosch o en sitios autorizados. Use el número de modelo (PXY875DE4E) para identificar las piezas correctas.

¿Cuál es la garantía de la cocina Bosch PXY875DE4E?

La garantía legal es de 2 años. Bosch ofrece una extensión de garantía de hasta 5 años bajo condiciones. Guarde su factura de compra y registre su producto en el sitio web de Bosch para beneficiarse de servicios adicionales.

MANUAL DE USUARIO PXY875DE4E BOSCH

Uso correcto del aparato ..... 48

Uso correcto el aparato

Indicaciones de seguridad importantes 49

Protección del medio ambiente 50

Eliminación de residuos respetuosa con el medio ambiente....50

Sensor de cocción inalámbrico 50

Preparación y mantenimiento del Sensor de cocción inalámbrico ....50 Limpieza ....52 Declaración de conformidad ....53

Leer con atención las siguientes instrucciones. Conservar las instrucciones para un uso posterior o para futuros compradores.

Encontrará más información sobre productos, accesorios, piezas de repuesto y servicios en internet: www.bosch-home.com y también en la tienda online: www.bosch-eshop.com

Comprobar el aparato tras sacarlo del embalaje. En caso de que haya sufrido daños durante el transporte, no usar el aparato, ponerse en contacto con el Servicio Técnico y dejar constancia por escrito de los daños ocasionados, de lo contrario se perderá el derecho a cualquier tipo de indemnización.

Este aparato ha sido diseñado exclusivamente para uso doméstico. Utilizar el aparato únicamente para preparar alimentos y bebidas. Debe vigilarse el proceso de cocción. Si el proceso de cocción es breve, debe vigilarse ininterrumpidamente. El aparato solo debe utilizarse en espacios interiores.

Este aparato puede ser utilizado por niños a partir de 8 años y por personas con limitaciones físicas, sensoriales o psíquicas, o que carezcan de experiencia y conocimientos, siempre y cuando sea bajo la supervisión de una persona

responsable de su seguridad o que le haya instruido en el uso correcto del aparato siendo consciente de los daños que se pudieran ocasionar.

No dejar que los niños jueguen con el aparato. La limpieza y el mantenimiento rutinario no deben encomendarse a los niños a menos que sean mayores de 8 años y lo hagan bajo supervisión.

Al usar las Funciones de Cocción, confirmar que la zona de cocción ajustada corresponde con la zona en donde está situado el recipiente con el Sensor de cocción.

mínima de 10 cm con respecto a los marcapasos o dispositivos similares.

Advertencia ¡Peligro de lesiones!

El Sensor de cocción inalámbrico lleva una batería que puede dañarse e incluso explotar si se expone a altas temperaturas. Retirar el sensor del recipiente y guardarlo en un lugar lejos de cualquier foco de calor.
- Al retirar el Sensor de cocción del recipiente tras el proceso de cocción, éste puede estar muy caliente. Utilizar guantes de cocina o un paño para retirarlo.

Indicaciones de seguridad importantes

Advertencia ¡Peligros derivados del magnetismo!

El Sensor de cocción inalámbrico es magnético. Los elementos magnéticos pueden afectar a los implantes electrónicos, como por ejemplo, marcapasos o bombas de insulina. Por lo tanto, aquellas personas con implantes electrónicos deberán evitar llevar el Sensor de cocción en bolsillos de la ropa y mantener una distancia

Protección del medio ambiente

Eliminación de residuos respetuosa con el medio ambiente

Eliminar el embalaje de forma ecológica.

Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea 2012/19/UE relativa a los aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y electrónicos RAEE). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

La pila que lleva dentro el Sensor de cocción inalámbrico debe extraerse y ser depositada separadamente para su adecuada gestión.

Sensor de cocción inalámbrico

Si desea obtener información más detallada, consulte el capítulo "Funciones de asistencia al cocinado" en las instrucciones de uso de la placa de cocción. Lea detenidamente dichas instrucciones.

Preparación y mantenimiento del Sensor de cocción inalámbrico

En este apartado encontrará información sobre:

■ Pegar la base de silicona
■ Uso del Sensor de cocción inalámbrico
■ Cambiar la batería

La base de silicona y el Sensor de cocción pueden adquirirse con posterioridad, como accesorio, en comercios especializados o en nuestro Servicio de Asistencia Técnica, indicando la referencia correspondiente:

00577921 Set de 5 bases de silicona

HEZ39050 Sensor de cocción y set de 5 bases de silicona

Pegar la base de silicona

La base de silicona sirve para fijar el Sensor de cocción al recipiente.

La primera vez que se utiliza un recipiente con las Funciones de Cocción debe colocarse la base de silicona sobre dicho recipiente. Para ello:

1. Limpiar y secar la superficie exterior del recipiente.
2. Retirar la pegatina de la base de silicona y pegarla sobre el lateral exterior del recipiente a la altura correspondiente (utilizar la plantilla adjunta).

1. Presionar la base de silicona por toda su supuerficie, incluyendo su parte interior.

El pegamento necesita 1 hora para su fijación correcta. Mientras tanto, no utilizar el recipiente y no lavarlo.

Notas

No dejar a remojo el recipiente con la base de silicona en agua con jabón durante mucho tiempo.
■ Si la base de silicona se despega, utilizar una nueva base.

Uso del Sensor de cocción inalámbrico

Fijar el Sensor de cocción sobre la base de silicona de manera que encaje perfectamente.

■ Comprobar que la base de silicona está totalmente seca antes de colocar el Sensor de cocción.
Colocar el recipiente de manera que el Sensor de cocción esté orientado hacia el lateral exterior de la placa de cocción.
El sensor de cocción no se debe colocar en frente de otro recipiente caliente para evitar que se caliente en exceso.
- Cuando no se utilice el Sensor de cocción, retirarlo del recipiente y conservarlo en un lugar limpio, seguro y alejado de fuentes de calor.

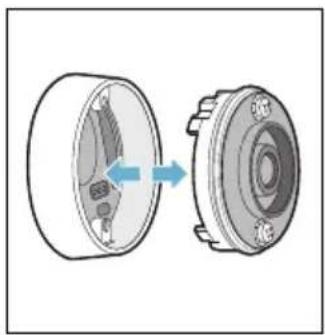

Cambiar la batería

Si el Sensor de cocción no se ilumina cuando se presiona el botón, la batería se ha descargado.

Cómo cambiar la batería:

1. Retirar el protector de silicona de la base del Sensor de cocción y quitar los dos tornillos con un destornillador.

1. Abrir la tapa del Sensor de cocción. Retirar la batería del interior de la base y colocar la nueva batería (seguir las instrucciones de polaridad de la batería).

No usar objetos metálicos para quitar la batería. No tocar la zona de bornes de contacto de la batería.

1. Cerrar la tapa del Sensor de cocción (debe coincidir el espacio para los tornillos de la tapa y de la base). Colocar los tornillos con un destornillador.

1. Colocar de nuevo el protector de silicona en la base del Sensor de cocción.

Nota: Utilizar únicamente baterías de buena calidad, tipo CR2032, para garantizar una vida útil más prolongada.

Limpieza

Sensor de cocción

Limpiar con un trapo húmedo. No debe lavarse nunca en el lavavajillas ni se puede mojar.

Cuando no se esté utilizando el Sensor de cocción, retirarlo del recipiente y conservarlo en un lugar limpio, seguro y alejado de fuentes de calor.

Base de silicona

Limpiar y secar antes de colocar el Sensor de cocción. Puede lavarse en el lavavajillas.

Nota: No dejar a remojo el recipiente con la base de silicona en agua con jabón durante mucho tiempo.

Ventana del Sensor de cocción

La ventana del Sensor de cocción debe estar siempre limpia y seca. Para ello:

• Eliminar regularmente la suciedad y las manchas de grasa.
  ■ Limpiar con un trapo o bastoncillo de algodón y limpia cristales.

Notas

No utilizar objetos duros y rugosos, como cepillos de cerdas o estropajos, ni agentes abrasivos como productos para la limpieza de placas.
- Evitar tocar la ventana del Sensor de cocción inalámbrico con los dedos para no ensuciarla ni rayarla.

Declaración de conformidad

Por la presente, Robert Bosch Hausgeräte GmbH certifica que el aparato con la funcionalidad de Sensor de cocción inalámbrico cumple con los requisitos básicos y las disposiciones generales básicas estipulados en la Directiva 1999/5/CE.

Encontrará una declaración de conformidad con la directiva R&TTE detallada en www.bosch-home.com, en la página del producto correspondiente a su aparato, dentro de la sección de documentos adicionales.

Los logos y marca Bluetooth® son marcas registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por Robert Bosch Hausgeräte GmbH están bajo su licencia. Otras marcas y nombres comerciales son de sus respectivos propietarios.
