Tipo de produto	Placa de fogão a gás
Marca	Bosch
Modelo	PXY875DE4E
Dimensões (L x P x A)	90 cm x 52 cm x 4.5 cm
Peso	18 kg
Número de queimadores	5 queimadores a gás
Potência total	12,7 kW
Tipo de energia	Gás (G20/G25)
Acendimento	Acendimento automático integrado
Segurança	Dispositivo de segurança termopar
Material	Vidro vitrocerâmico
Funções principais	Queimadores de alto rendimento, chama dupla
Limpeza	Grelhas removíveis e compatíveis com lava-loiça
Classe de eficiência energética	Classe A
Consumo de gás por queimador	De 1,0 a 4,0 kW conforme queimador
Reparabilidade	Peças sobresselentes disponíveis através do SAT Bosch
Garantia	2 anos (extensão possível)
Índice de reparabilidade	8,5/10
País de fabrico	Alemanha
Cor	Preto
Tipo de instalação	Embutida
Acessórios incluídos	Conexões de gás, suporte de ajuste

Perguntas frequentes - PXY875DE4E BOSCH

Como acender o queimador na placa de fogão Bosch PXY875DE4E ?

Pressione o botão do queimador desejado e gire-o no sentido anti-horário até a posição 'Acendimento'. Mantenha pressionado por 3 a 5 segundos até que a chama acenda. Solte o botão e ajuste a chama.

O que fazer se uma chama se apagar durante a cozedura ?

O termopar de segurança corta automaticamente o fornecimento de gás se a chama se apagar. Aguarde 1 minuto antes de tentar reacender o queimador. Verifique se o queimador está seco e limpo.

Como limpar as grelhas do fogão ?

As grelhas são removíveis e podem ir à máquina de lavar loiça. Para limpeza manual, utilize uma esponja macia com água e sabão. Evite produtos abrasivos que possam riscar a superfície.

Que tipo de gás usar para o modelo PXY875DE4E ?

O aparelho está regulado de fábrica para gás natural (G20) a 20 mbar. Para gás butano/propano (G30/G31), é necessária uma conversão por um profissional. Consulte o manual para os injetores adequados.

Como ajustar a chama mínima num queimador ?

Se a chama estiver muito alta na posição mínima, ajuste o parafuso de regulação do fluxo situado sob o manípulo. Use uma chave de fendas fina para girar o parafuso no sentido horário para reduzir a chama. Faça-o queimador a queimador.

O que fazer se o acendimento não funcionar ?

Verifique primeiro se o aparelho está bem ligado (o acendimento necessita de eletricidade). Limpe os elétrodos de ignição com uma escova macia. Se o problema persistir, contacte o serviço pós-venda Bosch.

Posso usar utensílios de ferro fundido nesta placa de fogão ?

Sim, o ferro fundido é perfeitamente adequado. No entanto, tome cuidado para não arrastar os utensílios sobre a superfície vitrocerâmica para evitar riscos. Use utensílios de fundo chato e estável.

Como manter os queimadores para evitar o entupimento ?

Após cada utilização, deixe arrefecer e remova as tampas e as cabeças dos queimadores. Limpe-as com uma escova metálica macia para remover os resíduos. Certifique-se de que os orifícios não estão obstruídos. Volte a colocar após secagem completa.

Onde encontrar as peças sobresselentes para o Bosch PXY875DE4E ?

As peças sobresselentes (injetores, termopares, manípulos) estão disponíveis no SAT Bosch ou em sites autorizados. Use o número do modelo (PXY875DE4E) para identificar as peças corretas.

Qual é a garantia do fogão Bosch PXY875DE4E ?

A garantia legal é de 2 anos. A Bosch oferece uma extensão de garantia até 5 anos sob condições. Guarde a sua fatura de compra e registe o seu produto no site Bosch para beneficiar de serviços adicionais.

MANUAL DE UTILIZADOR PXY875DE4E BOSCH

Utilização adequada ..... 54

Utilização adequada

Instruções de segurança importantes .... 55

Protecção do meio ambiente. . 55

Eliminação ecológica. . . . . . . . . . . . . . . . 55

Sensor de temperatura sem fios.

Preparação e conservação do sensor de temperatura sem fios .....56

Limpeza....58

Declaração de conformidade .....58

Obtenha mais informações relativas a produtos, acessórios, peças sobresselentes e Assistência Técnica na Internet: www.bosch-home.com e na loja Online: www.bosch-eshop.com

Leia atentamente as instruções. Guarde as instruções de utilização e montagem para consultas futuras ou para futuros utilizadores.

Examine o aparelho depois de o desembalar. Não utilize o aparelho, caso ele se tenha danificado durante o transporte. Informe a Assistência técnica e documente os danos por escrito, caso contrário perderá qualquer direito de indemnização.

Este aparelho destina-se exclusivamente a uso privado e doméstico. Use o aparelho apenas para a preparação de refeições e bebidas. O processo de cozedura tem de ser vigiado. Um processo de cozedura curto tem de ser vigiado ininterruptamente. Utilize o aparelho apenas em espaços fechados.

Este aparelho pode ser usado por crianças com mais de 8 anos e por pessoas com limitações físicas, sensoriais ou mentais ou com pouca experiência ou conhecimentos, se estiverem sob vigilância de uma pessoa responsável pela sua segurança ou tiverem sido instruídas acerca da utilização

segura do aparelho e tiverem compreendido os perigos decorrentes da sua utilização.

As crianças não devem brincar com o aparelho. As tarefas de limpeza e manutenção por parte do utilizador não devem ser efectuadas por crianças, a não ser que tenham mais de 8 anos e estejam sob vigilância.

Se utilizar as funções para cozinhar, é necessário que a zona de cozinhar regulada coincida com a zona de cozinhar, na qual se encontra a panela com o sensor de temperatura.

Instruções de

segurança importantes

Aviso

Perigo devido a magnetismo!

O sensor de temperatura sem fios é magnético. Os elementos magnéticos podem danificar implantes eletrónicos, por ex. pacemakers ou bombas de insulina. Os portadores de implantes eletrónicos não devem, por isso, transportar o sensor de temperatura nos bolsos do seu vestuário e manter uma distância mínima de 10 cm do seu pacemaker ou de um aparelho médico semelhante.

Aviso

Perigo de ferimentos!

A pilha no sensor de temperatura sem fios pode ser danificada ou rebentar, se ficar demasiado quente. Retire o sensor após a cozedura da placa de cozinhar e não guarde perto de fontes de calor.
- O sensor de temperatura pode estar muito quente quando for removido da panela. Para removê-lo, use uma luva de cozinha ou um pano de cozinha.

Protecção do meio ambiente

Eliminação ecológica

Elimine a embalagem de forma ecológica.

Este aparelho está marcado em conformidade com a Directiva 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment - WEEE). A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia.

O sensor de temperatura sem fios está equipado com uma pilha. Elimine a pilha gasta de forma ambientalmente correta.

Sensor de temperatura sem fios

Para informações detalhadas, consulte o capítulo "Funções de assistência para cozinhar" no manual de instruções da placa de cozinhar. Leia as instruções.

Preparação e conservação do sensor de temperatura sem fios

Nesta secção irá obter as seguintes informações:

■ Colar adesivos de silicone
- Utilização do sensor de temperatura sem fios
■ Substituição da pilha

Pode adquirir o sensor de temperatura e os adesivos de silicone no comércio especializado ou junto da nossa Assistência Técnica. Indique os respetivos números de referência.

00577921 Conjunto com 5 adesivos de silicone

O adesivo de silicone fixa o sensor de temperatura ao recipiente para cozinhar.

Se uma panela for usada pela primeira vez com funções para cozinhar, é necessário colocar um adesivo de silicone.

Proceda do seguinte modo:

1. O ponto de colagem na panela não deve ter gordura. Limpe a panela, seque-a bem e esfregue o ponto de colagem com, por ex. álcool.

2. Retire a película de proteção do adesivo de silicone. Cole o adesivo de silicone na altura correspondente na panela com a ajuda do molde fornecido.

1. Pressione o adesivo de silicone, mesmo a parte de dentro. Para endurecer corretamente, a cola necessita de 1 hora. Durante este período, não utilize nem limpe o recipiente para cozinhar.

Conselhos

Não deixe a loiça com o adesivo de silicone durante muito tempo na solução à base de detergente.
Se o adesivo de silicone se soltar, é necessário usar um novo.

Utilização do sensor de temperatura sem fios

Coloque o sensor de temperatura na embalagem de silicone de tal modo, que ele se ajuste na perfeição.

■ Certifique-se de que a embalagem de silicone está totalmente seca, antes de colocar o sensor de temperatura.

Coloque o recipiente para cozinhar de forma a que o sensor de temperatura fique virado para a superfície exterior lateral da placa de cozinhar.
- O sensor de temperatura não pode ser virado para um outro recipiente para cozinhar quente, para evitar um aquecimento excessivo.
■ Remova o sensor de temperatura da panela após a cozedura. Guarde-o num local limpo e seguro e afastado de fontes de calor.

Substituição da pilha

Se o símbolo no sensor de temperatura sem fios tiver sido pressionado e o LED não acender, isso quer dizer que a pilha está gasta.

Substituição da pilha:

1. Remova a cobertura de silicone da parte inferior da caixa. Desaparafuse os parafusos com uma chave de parafusos.

1. Retire a parte inferior da caixa. Retire a pilha gasta. Coloque a pilha nova. Preste atenção à polaridade.

Para retirar a pilha, não utilize objetos de metal. Não toque nos contactos.

1. Encaixe a parte superior com a parte inferior da caixa. Preste atenção ao alinhamento correto dos pinos de contacto.

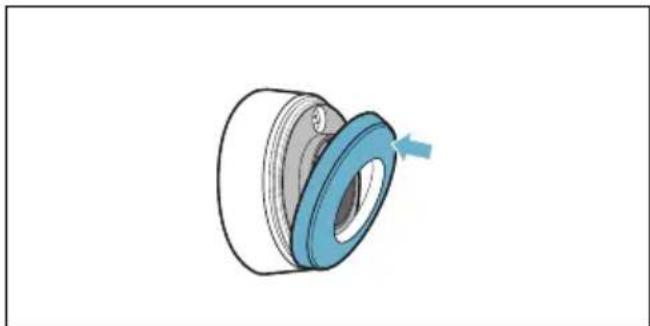

1. Coloque novamente a cobertura de silicone na parte inferior da caixa do sensor de temperatura.

Conselho: Utilize apenas pilhas de alta qualidade do tipo CR2032. Apresentam uma maior durabilidade.

pt

Limpeza

Limpe o sensor de temperatura com um pano húmido. Nunca lave na máquina de lavar loiça. Não mergulhe em água nem limpe sob água corrente.

Remova o sensor de temperatura da panela após a cozedura. Guarde-o num local limpo e seguro, por exemplo, na embalagem e afastado de fontes de calor.

Adesivo de silicone

Deve ser limpo e seco antes de ser colocado no sensor de temperatura. Adequado para a máquina de lavar loiça.

Conselho: Não deixe a loiça com o adesivo de silicone durante muito tempo na solução à base de detergente.

Janela do sensor de temperatura

A janela do sensor deve ser mantida limpa e seca. Proceda do seguinte modo:

■ Remova regularmente a sujidade e os salpicos de gordura.
Para limpar, utilize um pano macio ou cotonete e limpa-vidros.

Conselhos

• Não utilize produtos de limpeza agressivos, como esponjas e escovas abrasivas nem loção de limpeza.
• Não toque na janela do sensor com os dedos. Pode ficar suja ou arranhada.

Declaração de conformidade

A Robert Bosch Hausgeräte GmbH declara, por este meio, que o aparelho com a função do sensor de temperatura sem fios está em conformidade com os requisitos básicos e outros regulamentos pertinentes da Diretiva 1999/5/CE.

Poderá encontrar uma declaração de conformidade R&TTE detalhada na Internet, em www.bosch-home.com, nos documentos adicionais, na página do produto relativa ao seu aparelho.

Os logótipos e a marca Bluetooth® são marcas registadas e propriedade da Bluetooth SIG, Inc. e qualquer utilização destas marcas pela Robert Bosch Hausgeräte GmbH está sujeita a licença. Todas as outras marcas e nomes de marcas são propriedade das empresas correspondentes.
