PXY875DE4E - Stekpanna BOSCH - Gratis bruksanvisning och manual

Produkttyp	Gashäll
Varumärke	Bosch
Modell	PXY875DE4E
Mått (L x B x H)	90 cm x 52 cm x 4.5 cm
Vikt	18 kg
Antal brännare	5 gasbrännare
Total effekt	12,7 kW
Energityp	Gas (G20/G25)
Tändning	Inbyggd automatisk tändning
Säkerhet	Termoelementsäkerhetsanordning
Material	Glaskeramik
Huvudfunktioner	Högpresterande brännare, dubbel låga
Rengöring	Avtagbara galler som tål diskmaskin
Energiklass	Klass A
Gasförbrukning per brännare	Från 1,0 till 4,0 kW beroende på brännare
Reparerbarhet	Reservdelar tillgängliga via Bosch service
Garanti	2 år (förlängning möjlig)
Reparerbarhetsindex	8,5/10
Tillverkningsland	Tyskland
Färg	Svart
Installationstyp	Inbyggd
Ingående tillbehör	Gaskopplingar, justeringsstöd

Vanliga frågor - PXY875DE4E BOSCH

Hur tänder man brännaren på Bosch PXY875DE4E gashäll?

Tryck på knappen för önskad brännare och vrid den moturs till 'Tändning'-läget. Håll nedtryckt i 3-5 sekunder tills lågan tänds. Släpp knappen och justera lågan.

Vad gör man om en låga slocknar under tillagning?

Säkerhetens termoelement stänger automatiskt av gastillförseln om lågan slocknar. Vänta 1 minut innan du försöker tända brännaren igen. Kontrollera att brännaren är torr och ren.

Hur rengör man gallren på spisen?

Gallren är avtagbara och tål diskmaskin. För manuell rengöring, använd en mjuk svamp med tvålvatten. Undvik slipande rengöringsmedel som kan repa ytan.

Vilken typ av gas ska användas för modell PXY875DE4E?

Apparaten är fabriksinställd för naturgas (G20) vid 20 mbar. För butan/propan (G30/G31) krävs en konvertering av en fackman. Se manualen för lämpliga insprutningsmunstycken.

Hur justerar man minimilågan på en brännare?

Om lågan är för hög i minimiläge, justera flödesjusteringsskruven under vredet. Använd en tunn skruvmejsel för att vrida skruven medurs för att minska lågan. Gör detta brännare för brännare.

Vad gör man om tändningen inte fungerar?

Kontrollera först att apparaten är ansluten till el (tändningen kräver el). Rengör tändelektroderna med en mjuk borste. Om problemet kvarstår, kontakta Bosch service.

Kan jag använda gjutjärnsredskap på denna gashäll?

Ja, gjutjärn fungerar utmärkt. Var dock försiktig så att du inte drar redskapen över glaskeramikytan för att undvika repor. Använd redskap med plan och stabil botten.

Hur underhåller man brännarna för att undvika igensättning?

Efter varje användning, låt svalna och ta bort lock och brännarhuvuden. Rengör dem med en mjuk stålborste för att avlägsna rester. Se till att öppningar inte är igensatta. Sätt tillbaka efter fullständig torkning.

Var hittar man reservdelar till Bosch PXY875DE4E?

Reservdelar (insprutningsmunstycken, termoelement, vred) finns tillgängliga via Bosch service eller auktoriserade återförsäljare. Använd modellnumret (PXY875DE4E) för att identifiera rätt delar.

Vilken garanti har Bosch PXY875DE4E spis?

Den lagstadgade garantin är 2 år. Bosch erbjuder förlängd garanti upp till 5 år under vissa villkor. Spara ditt köpkvitto och registrera din produkt på Bosch webbplats för ytterligare tjänster.

BRUKSANVISNING PXY875DE4E BOSCH

1. Ta silikondekselet av undersiden på huset. Skru løs skruene med en skrutrekker.

Innehållsförteckning

Bestämmelser för användningen 38

Viktiga säkerhetsanvisningar!. 39

Återvinning 39

Återvinning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Trådlös temperaturgivare..... 40

Förbereda och sköta om den trådlösa temperaturgivaren ....40 Rengöring ....41 CE-överensstämmelseintyg ....42

Utförligare information om produkter, tillbehör, reservdelar och service hittar du på Internet: www.bosch-home.com och onlineshop:

www.bosch-eshop.com

Bestämmelser för användningen

Läs anvisningen noga. Spara bruks- och monteringsanvisningen för framtida bruk och eventuella kommande ägare.

Kontrollera enheten efter uppackning. Använd inte enheten om den har transportskador. Kontakta service och dokumentera skadorna skriftligt, annars riskerar du ersättningen för skadan.

Enheten är bara avsedd för normalt hemmabruk. Enheten är bara avsedd för tillagning av mat och dryck. Håll ögonen på kokningen när den pågår. Håll alltid ögonen på en kort kokning när den pågår. Använd enheten endast i slutna rum.

Barn under 8 år och personer med begränsade fysiska, sensoriska eller mentala färdigheter, eller som saknar erforderliga erfarenheter eller kunskaper, får endast använda enheten under överinseende av en annan person som ansvarar för säkerheten eller om de får lära sig hur man använder enheten säkert och vilka risker som finns.

Låt inte barn leka med enheten. Barn som ska rengöra eller använda enheten bör vara över 8 år, och då endast under uppsikt.

Inställd kokzon måste matcha kokzonen med kastrullen, grytan som har temperaturgivaren när du använder kokfunktionerna.

Viktiga säkerhetsanvisningar!

Varning

Fara för magnetpåverkan!!

Den trådlösa temperaturgivaren är magnetisk. Magnetiska föremål kan skada elektroniska implantat som t.ex. pacemakers och insulinpumpar. Använder du elektroniska implantat, så ska du inte ha temperaturgivaren i någon ficka och när det gäller pacemakers och liknande medicinska apparater bör du hålla ett minimiavständ om 10 cm.

⚠ Varning

Risk för personskador!!

• Batteriet i den trådlösa temperaturgivaren kan bli skadat eller spricka om det blir för varmt. Ta bort givaren från hällen när du är klar och förvara den inte nära värmekällor.
• Temperaturgivaren kan vara väldigt het när du tar av den från kastrullen eller grytan. Använd grytvantar eller kökshandduk när du tar av den.

Återvinning

Återvinning

Släng förpackningen i återvinningen.

Denna enhet är märkt i enlighet med der europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Det sitter ett batteri i den trådlösa temperaturgivaren.Släng förbrukat batteri i batteriholk för återvinning.

Trådlös temperaturgivare

Vill du ha utförligare info, se kap. Matlagningsguider i hållens bruksanvisning. Läs igenom anvisningen.

Förbereda och sköta om den trådlösa temperaturgivaren

I det här avsnittet går vi igenom:

■ Sätta fast silikonlappen

■ Använda den trådlösa temperaturgivaren

- Byta batteri

Temperaturgivare och silikonlapp går att köpa till i butik eller hos service. Ange alltid resp. referensnummer.

HEZ39050 Temperaturgivare och 5-pack med silikonlappar

Sätta fast silikonlappen

Silikonlappen håller temperaturgivaren på kastrullen, grytan.

Har du inte använt kokfunktionen på kastrullen, grytan tidigare, så måste du först sätta på en silikonlapp.

Gör såhär:

1. Fästytan på kastrullen, grytan måste vara fri från fett.Rengör kastrullen, grytan, torka av ordentligt och sprita t.ex. fästytan.

2. Ta bort skyddsfolien från silikonlappen. Fäst silikonlappen på rätt höjd med den medföljande mallen.

1. Tryck fast silikonlappen, även invändigt.

Limmet behöver 1 timme för att härda ordentligt. Använd eller rengör inte kastrullen, grytan under den tiden.

Anvisningar

Låt inte kastrullen, grytan med silikonlappen ligga för länge i diskvattnet.
■ Lossar silikonlappen, så måste du sätta på en ny.

Använda den trådlösa temperaturgivaren

Sätt temperaturgivaren så att den sitter perfekt på silikonlappen.

Se till så att silikonlappen är helt torr innan du sätter på temperaturgivaren.
■ Ställ kastrullen, grytan så att temperaturgivaren pekar ut från hällen.

■ Temperaturgivaren får inte peka mot någon annan varm kastrull, gryta. Risk för överhettning!
■ Ta bort temperaturgivaren från kastrullen, grytan när maten är klar. Förvara den rent, säkert och inte nära värmekällor.

Byta batteri

Trycker du på symbolen på den trådlösa temperaturgivaren utan att LED tänds, så är batteriet slut.

Byta batteri:

1. Ta bort silikonlocket på höljets underdel.Skruva loss skruvarna med mejsel.

1. Dra av höljets överdel. Ta ur det gamla batteriet. Sätt i det nya batteriet.Se till så att polerna hamnar rätt.

Använd inga metallföremål för att få bort batteriet. Rör inte kontakterna.

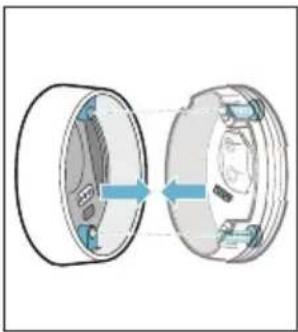

1. Sätt ihop höljets över- och underdel igen. Se till så att kontaktstiften hamnar åt rätt håll.

1. Sätt på silikonlocket på höljets underdel igen.

Anvisning: Använd bara kvalitetsbatterier av CR2032-typ. De håller längre.

Rengöring

Temperaturgivare

Rengör temperaturgivaren med en fuktad trasa. Maskindiska inte! Doppa den aldrig i vatten och skölj aldrig av under rinnande vatten.

Ta bort temperaturgivaren från grytan när maten är klar. Förvara den rent, säkert, t.ex. i förpackningen och inte nära värmekällor.

Silikonlapp

Rengör och torka av temperaturgivaren innan du sätter på den. Går att maskindiska.

Anvisning: Låt inte kastrullen, grytan med silikonlappen ligga för länge i diskvattnet.

sv

Temperaturgivarglas

Givarglaset måste alltid vara torrt och rent. Gör såhär:

■ Ta bort smuts och fettstänk med jämna mellanrum.
■ Rengör med mjuk trasa eller topz och fönsterputs.

Anvisningar

■ Använd inga repande rengöringsmedel som skursvampar, -borstar eller -medel.
■ Ta inte på givarglaset med fingrarna. Det kan smutsa ned eller repa det.

CE-överensstämmelseintyg

Robert Bosch Hausgeräte GmbH intygar att funktionen trådlös temperaturgivare uppfyller grundkraven samt övriga gällande bestämmelser i direktiv 1999/5/EG.

Fullständigt R&TTE-överensstämmelseintyg hittar du på Internet på www.bosch-home.com på enhetens produktsida bland Övrig dokumentation.

Loggan och varumärket Bluetooth® är registrerade varumärken som tillhör Bluetooth SIG, Inc. Robert Bosch Hausgeräte GmbH:s användning av varumärkena är licensierad. Alla andra varumärken och varunamn tillhör resp. företag.
