| Produkttype | Skæretilbehør til akku-skrueværktøj |
| Mærke | Bosch |
| Model | Ixo 1600A001YF (skæretilbehør Cutter) |
| Tilsigtet anvendelse | Skæring af bløde og fleksible materialer (tæppe, PVC, pap, læder, stoffer) op til 6 mm tykkelse |
| Vægt | 0,15 kg (iht. EPTA-procedure 01:2014) |
| Kompatibilitet | Bosch IXO akku-skrueværktøj (3 603 J81 0.., 3 603 J59 3.., 3 603 JA8 0..) |
| Strømforsyning | Via akku-skrueværktøjet (ingen egen strømforsyning) |
| Klingemateriale | Hærdet stål |
| Antal fastgørelsespositioner | 8 forskellige positioner |
| Medfølgende dele | Skæretilbehør, føringssko, beskyttelseshætte, klinge, fastgørelsesskrue, låsering |
| Primære funktioner | Lineær skæring af bløde materialer, føring med sko, beskyttelse med hætte |
| Vedligeholdelse og rengøring | Afmonter tilbehøret før rengøring, rengør hætten med en pensel, skarp klinge - pas på skader |
| Sikkerhed | Sæt rotationsretningsvælgeren i midterposition før montering/demontering; brug ikke på asbest; vær opmærksom på strømførende kabler; læg ikke hænderne foran klingen |
| Reservedele og reparationsmuligheder | Reserveklinge tilgængelig; Bosch kundeservice; online bestilling på www.bosch-pt.fr |
| Generelle oplysninger | Garanti og CE-overensstemmelse i henhold til direktiv 2006/42/EF; teknisk dokumentation hos Robert Bosch Power Tools GmbH |
Ofte stillede spørgsmål - Ixo 1600A001YF BOSCH
Brugerspørgsmål om Ixo 1600A001YF BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Skæreværktøj i PDF-format gratis! Find din vejledning Ixo 1600A001YF - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. Ixo 1600A001YF af mærket BOSCH.
BRUGSANVISNING Ixo 1600A001YF BOSCH

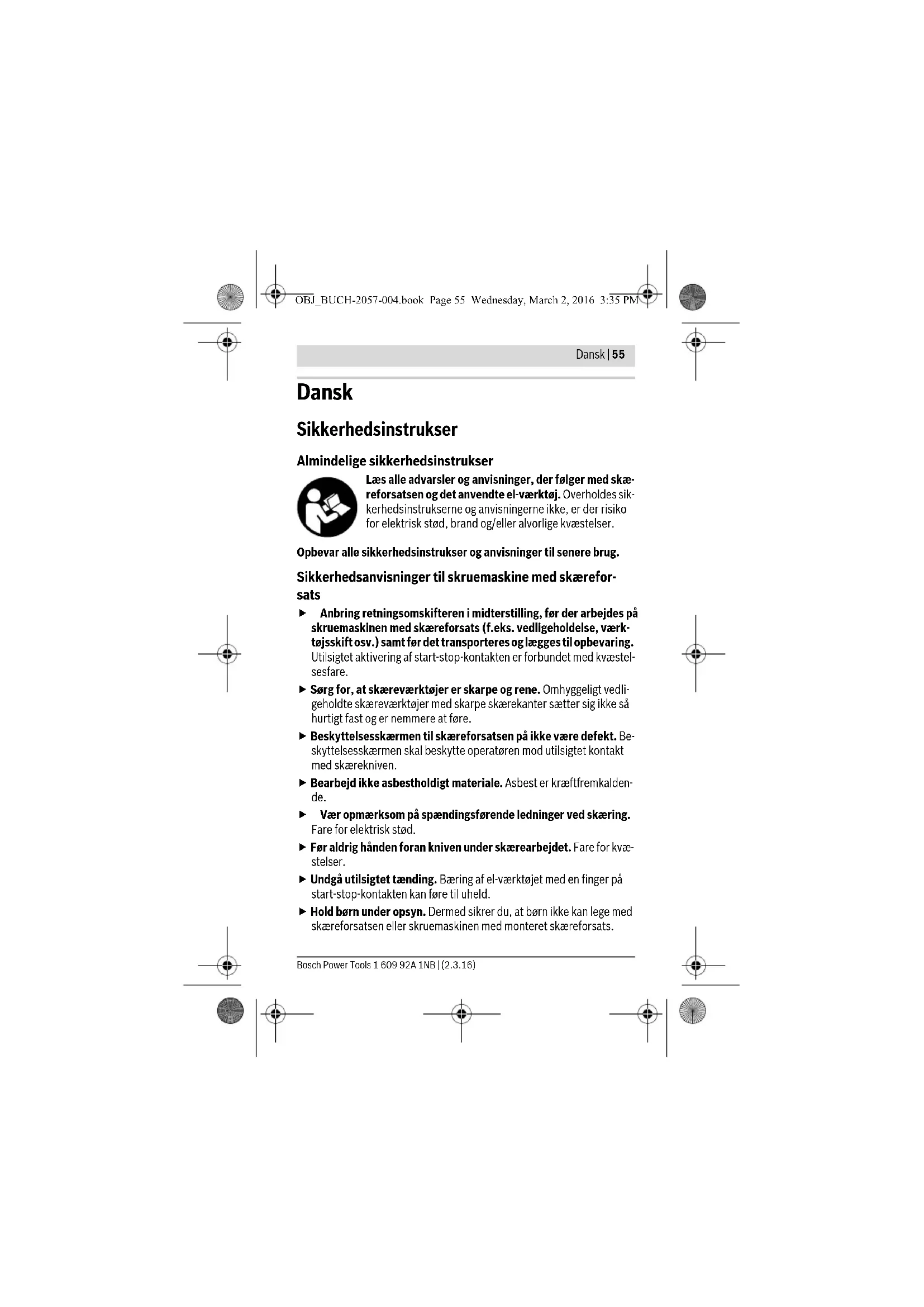

Sikkerhedsinstrukser
Almindelige sikkerhedsinstrukser
Læs alle advarsler og anvisninger, der følger med skæreforsatsen og det anvendte el-værktøj. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
Sikkerhedsanvisninger til skruemaskine med skæreforsats
Anbring retningsomskifteren i midterstilling, før der arbejdes på skruemaskinen med skæreforsats (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
▶ Beskyttelsesskærmen til skæreforsatsen på ikke være defekt. Beskyttelsesskærmen skal beskytte operatøren mod utilsigtet kontakt med skærekniven.
▶ Bearbejd ikke asbestholdigt materiale. Asbest er kræftfremkaldende.
Vær opmærksom på spændingsførende ledninger ved skæring. Fare for elektrisk stød.
▶ Før aldrig hånden foran kniven under skærearbejdet. Fare for kvæstelser.
▶ Undgå utilsigtet tænding. Bæring af el-værktøjet med en finger på start-stop-kontakten kan føre til uheld.
▶ Hold børn under opsyn. Dermed sikrer du, at børn ikke kan lege med skæreforsatsen eller skruemaskinen med monteret skæreforsats.
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
Denne skruemaskine med skæreforsats er ikke beregnet til at blive betjent af børn eller personer med begrænsede fysiske, sensoriske eller mentale tilstand eller manglende erfaring og kendskab. Skruemaskinen med skæreforsats må kun betjenes af børn fra 8 år samt af personer med begrænsede fysiske, sensoriske eller mentale tilstand eller manglende erfaring og kendskab, hvis det sker under opsyn, eller de modtager anvisninger på sikker omgang med skruemaskinen med skæreforsats og således forstår de farer, der er forbundet hermed. I modsats fald er der risiko for fejlbetjening og personskader.
Beskrivelse af produkt og ydelse
Beregnet anvendelse
Skæreforsatsen er sammen med akku-skruemaskinen IXO beregnet til skæring af fleksible og bløde materialer med en tykkelse på op til 6 mm såsom tæpper, pvc, karton, lædertyper, stoffer og lignende materialer. Skæreforsatsen er kun beregnet til privat brug i husholdningen og må kun bruges i forbindelse med følgende el-værktøjer:
- Bosch IXO (3 603 J81 0..., 3 603 J59 3..., 3 603 JA8 0...)
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationerne på illustrationssiderne.
1 Skæreforsats
2 Styresål
3 Beskyttelsesskærm
4 Åbningsring
5 Retningsomskifter
6 Start-stop-kontakt
7 Skrue til knivfastgørelse
8 Skærekniv
9 Gummikappe
Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
| Typenummer | 1 600 A00 1YN |
| Vægt svarer til EPTA-Procedure 01:2014 | kg 0,15 |
Vi erklærer som eneansvarlige, at de produkt, der er beskrevet under „Tekniske data“, opfylder alle relevante bestemmelser i direktivet 2006/42/EF med tilhørende ændringer.
Teknisk dossier (2006/42/EF) ved: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY
Anbring retningsomskifteren i midterstilling, før der arbejdes på skruemaskinen med skæreforsats (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring.
Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
Sæt skæreforsatsen på (se Fig. A1 -A2)
- Før montering af skæreforsatsen 1 skal gummikappen 9 på skruema- skinen trækkes af fremad.
- Sæt derefter skæreforsatsen på skruemaskinen. Skæreforsatsen skal gå hørbart i indgreb.
Bemærk: Du kan montere skæreforsatsen i 8 forskellige stillinger. Derved opnås en optimal arbejdsposition til f.eks. skæring af gulvbelægning langs en væg.
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
- Skru låseringen 4 i rotationsretningen ①, og træk skæreforsatsen af fremad (②).
- Stik hereftergummikappen 9 på skruemaskinen igen.
Skift skærekniv (se Fig. C1-C2)
Bemærk: Udskift kun skærekniven, hvis skæreforsatsen er monteret på skruemaskinen. Derved blokeres værktøjsspindlen, og skruen til knivmonteringen kan løsnes.
- Anbring retningsomskifteren 5 i midterstilling.
- Løsn skruen til knivmonteringen 7 i rotationsretningen ①.
- Løftskærekniiven 8 let, og træk den ud nedad.
- Anbring den nye skærekniv med den afslebede kant udad på værktøjsholderen.
Sørg for, at skærekniven falder i hak på værktøjsholderen. - Spænd skruen til knivmonteringen 7 igen i rotationsretningen ②.
Brug
Ibrugtagning
For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det.
Indstil drejeretning
IXO (3 603 JA8 0..) (se Fig. D1)
- Skruemaskinens højreløb indstilles ved at skubbe retningsskifteren 5 fremad til anslag.
IXO (3 603 J81 0.., 3 603 J59 3..) (se Fig. D2)
- Tryk retningsomskifteren fra højre og ind til anslag ved indstilling af højreløb på skruemaskinen.
Tænd/sluk
- Når skæreforsatsen tages i brug, skal du trykke på tænd/sluk-kontakten 6 på skruemaskinen og holde den inde.
- Hvis du vil slukke skæreforsatsen, skal du slippe tænd/sluk-knappen 6 på skruemaskinen.
1 609 92A 1NB | (2.3.16) Bosch Power Tools
Belast ikke el-værktøjet så meget, at det standser.
El-værktøjets skærekapacitet afhænger af det materiale, der skal skæres i, og akkuens ladetilstand.
En for stor fremføring reducerer skærekapaciteten betydeligt, afhængigt af akkuens opladningstilstand.
Hold altid skærekniven fri og ren for materialerester.
Føringsskinnen 2 må ikke komme i klemme under skærearbejdet og skal være indstillet parallelt med snitfladen.
Ved forkert brug bliver kniven stump.
Tynde materialer som f. teks. stoffer kan under skærearbejdet blive trukket ind i el-værktøjet og sætte sig i klemme. Tryk derfor ved sådanne materialer ikke alt for stærkt for at kunne skære godt. Hold materialet spændt under skærearbejdet og skær langsomt.
Optimale snitresultater finder du bedst frem til ved at prøve dig frem.
▶ Hold skæreforsatsen ren for at kunne arbejde godt og sikkert.
- Afmonter skæreforsatsen fra skruemaskinen i forbindelse med rengøring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
▶ Vær forsigtig ved rengøring af skære- og modkniv. Kniven har skarpe kanter, som man kan skære sig på.
Under skærearbejdet kan der samle sig materialerester under beskyttelseshætten.
- Rengør beskyttelsesskærmen 3 jævnligt med en pensel.
Kundeservice og brugerrådgivning
Skæreforsatsens 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og informationer om reservedele findes også under:
www.bosch-pt.com
Bosch Power Tools 1 609 92A 1NB | (2.3.16)
Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør.
Dansk
Skæreforsats, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Ret til ændringer forbeholdes.
