ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CSE2040 MCCULLOCH

Αρχικές οδηγίες Ηλεκτρικό αλυσοπρίονο

ΠΛΗΡΟΦΟΡΙΕΣ ∆ιαβάστε αυτό το φυλλάδιο πριν από τη χρήση της συσκευής και φυλάξτε το για ģελλοντική αναφορά

Λόγω προγράģģατος συνεχο ‘θς βελτίωσης προιόντων, το εργοστάσιο επιφυλάσσεται του δικαιώģατος να τροποποιεί τις τεχνικές λεπτοģέρειες που αναφέρονται στο εγχειρίδιο αυτό χωρίς προηγούģενη ειδοποίηση.

2) Πίσω προφυλακτήρας χεριού

4) Μπροστινός προφυλακτήρας

χεριού/μοχλός φρένου αλυσίδας

5) Εξωτερική χειρολαβή εντατήρα

6) Βίδα εντατήρα αλυσίδας

7) Πείρος εντατήρα αλυσίδας

8) Καπάκι δοχείου λαδιού

9) Ένδειξη ελέγχου δοχείου

18) Ένδειξη βάθους κοπής

21) Κάλυμμα γραναζιού κίνησης

23) Πείρος ακινητοποίησης

24) Βίδα μπλοκ λάμας

25) Εσωτερική χειρολαβή μπλοκ

26) Παξιμάδι μπλοκ λάμας

28) Κάλυμμα λάμας-οδηγού

29) Προστατευτικό με καρφιά

30) Θέση πείρου εντατήρα

32) Αυλάκωση λάμας-οδηγού

33) Κλειδί/κατσαβίδι

1) Επίπεδο εγγυημένης ηχητικής

ισχύος με βάση την οδηγία 2000/14/ΕΚ

2) Εργαλείο κατηγορίας II

3) Σήμα συμμόρφωσης CE

4) Ονομαστική συχνότητα

6) Εναλλασσόμενο ρεύμα

9) Κωδικός προϊόντος

11) Μέγιστος μήκος λάμας-οδηγού

12) Όνομα και διεύθυνση του

13) Αρ. άρθρου (Ηλεκτρικό αλυσοπρίονο)

ΡΟΛΗΨΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

ΝΝΟΙΑ ΤΩΝ ΣΥΜΒΟΛΩΝ Γενικές προειδοποιήσεις ασφαλείας για ηλεκτρικά

ΡΟΕΙ∆ΟΠΟΙΗΣΗ ∆ιαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Εάν δεν τηρηθούν οι προειδοποιήσεις και οι οδηγίες μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά ή/και σοβαρός τραυματισμός. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για µελλοντική αναφορά. Με τον όρο ‘“ηλεκτρικό εργαλείο” στις προειδοποιήσεις εννοείται το ηλεκτρικό εργαλείο που λειτουργεί με ρεύμα (με καλώδιο) ή το ηλεκτρικό εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια χώρου εργασίας

∆ιατηρείτε το χώρο εργασίας καθαρό και καλά

Στους ακατάστατους και σκοτεινούς χώρους προκαλούνται ευκολότερα ατυχήματα.

Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικά περιβάλλοντα, όπως σε περιβάλλοντα όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη.

ηλεκτρικά εργαλεία δημιουργούν σπίθες που μπορεί να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

Κρατάτε τα παιδιά και τους παρευρισκόµενους µακριά όταν λειτουργείτε το ηλεκτρικό εργαλείο.

αποσπαστεί η προσοχή σας υπάρχει περίπτωση να χάσετε τον έλεγχο.

2) Ηλεκτρική ασφάλεια

α) Τα βύσµατα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν µε την πρίζα. Ποτέ µην τροποποιείτε το βύσµα µε οποιονδήποτε τρόπο. Μη χρησιµοποιείτε βύσµατα προσαρµογέων µε γειωµένα ηλεκτρικά

Τα μη τροποποιημένα βύσματα και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. β) Αποφεύγετε τη σωµατική επαφή µε επιφάνειες συνδεδεµένες στη γείωση ή στην ουδέτερη φάση, όπως σωλήνες, θερµάστρες, µαγειρικές συσκευές και

Εάν το σώμα σας έρθει σε επαφή με γείωση ή ουδέτερη φάση υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας. γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε υγρές συνθήκες. Η εισαγωγή νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. δ) Μην κακοµεταχειρίζεστε το καλώδιο. Μη χρησιµοποιείτε ποτέ το καλώδιο για να µεταφέρετε, να τραβάτε ή να βγάζετε από την πρίζα το ηλεκτρικό εργαλείο.

το καλώδιο µακριά από θερµότητα, λάδι, αιχµηρές άκρες ή κινούµενα µέρη. Τα καλώδια που έχουν υποστεί ζημιά ή έχουν μπλεχτεί αυξάνουν τον κίνδυνο ηλεκτροπληξίας. ε) Όταν λειτουργείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιµοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικούς χώρους.

χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. στ)Εάν η λειτουργία του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, χρησιµοποιήστε τροφοδοτικό µε διάταξη προστασίας από διαρροή

(RCD). Η χρήση διάταξης RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

α) Όταν λειτουργείτε ηλεκτρικά εργαλεία πρέπει να είστε σε ετοιµότητα, να βλέπετε τι κάνετε και να

∆ιαβάστε προσεκτικά το εγχειρίδιο Μπότες ασφαλείας Κράνος, ωτοασπίδες προστατευτικά γυαλιά ή προσωπίδα Προστατευτικά γάντια

προστατευτικά πανταλόνια εργασίας

απενεργοποιηµένο, ενεργοποιηµένο Αφαιρέστε αµέσως το βύσµα από την πρίζα του ηλεκτρικού εάν το καλώδιο έχει υποστεί ζηµιά ή έχει κοπεί Κρατήστε όλους τους παρευρισκόµενους

Κατεύθυνση του δοντιού κοπής Χρησιµοποιείτε πάντα µε τα δύο χέρια Κίνδυνος κόντρα

Μην αφήνετε στην βροχή ή υγρασία Λάδι αλυσίδας

Σβήστε την µηχανή Αποσυνδέστε το βύσµα πριν από οποιεσδήποτε ρυθµίσεις ή

10 mχρησιµοποιείτε κοινή λογική. Μη χρησιµοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασµένοι ή υπό την επήρεια ναρκωτικών ουσιών, αλκοόλ ή

Μια στιγμή απροσεξίας κατά τη λειτουργία ηλεκτρικών εργαλείων μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

Χρησιµοποιείτε προσωπικό προστατευτικό εξοπλισµό. Φοράτε πάντα προστατευτικά για τα µάτια. Προστατευτικός εξοπλισμός, όπως μάσκα για τη σκόνη, αντιολισθητικά υποδήματα, κράνος ή προστατευτικά ακοής που χρησιμοποιούνται στις αντίστοιχες συνθήκες μειώνουν τις πιθανότητες τραυματισμού. γ) Αποφεύγετε την κατά λάθος έναρξη λειτουργίας. Βεβαιωθείτε ότι ο διακόπτης είναι στη θέση απενεργοποίησης (off) πριν συνδέσετε το εργαλείο στο ρεύµα ή/και στην µπαταρία, το σηκώσετε ή το µεταφέρετε. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλο στο διακόπτη λειτουργίας ή η σύνδεση ηλεκτρικών εργαλείων στο ρεύμα με το διακόπτη στη θέση ενεργοποίησης αυξάνει τις πιθανότητες ατυχήματος. δ) Αφαιρείτε τυχόν κλειδιά ρυθµιζόµενου ανοίγµατος ή τα απλά κλειδιά πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο. Ένα απλό κλειδί ή ένα κλειδί ρυθμιζόμενου ανοίγματος που είναι προσαρτημένο σε περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό. ε) Μην τεντώνεστε. Πατάτε γερά και σταθερά και διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

Να είστε ντυµένοι κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσµήµατα. Κρατάτε τα µαλλιά σας, τα ρούχα σας και τα γάντια σας µακριά από κινούµενα

Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη. ζ) Εάν παρέχονται εξαρτήµατα για τη σύνδεση συσκευών εξαγωγής και συλλογής σκόνης, εξασφαλίζετε ότι είναι συνδεδεµένα και χρησιµοποιούνται µε το σωστό τρόπο.

αυτών των συσκευών μπορεί να μειώσει τους κινδύνους που σχετίζονται με τη σκόνη.

Χρήση και φροντίδα ηλεκτρικών εργαλείων α) Μην ασκείτε δύναµη στο ηλεκτρικό εργαλείο. Χρησιµοποιείτε το ηλεκτρικό εργαλείο που είναι κατάλληλο για το είδος της εργασίας που εκτελείτε. Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία για την οποία σχεδιάστηκε καλύτερα και με μεγαλύτερη ασφάλεια. β) Μη χρησιµοποιείτε το ηλεκτρικό εργαλείο εάν ο διακόπτης λειτουργίας δεν το ανάβει και δεν το

Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται από το διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. γ) Αποσυνδέστε το βύσµα από το ρεύµα ή/και βγάλτε τις µπαταρίες από το ηλεκτρικό εργαλείο πριν κάνετε οποιεσδήποτε ρυθµίσεις, αλλάξετε εξαρτήµατα ή αποθηκεύσετε το ηλεκτρικό εργαλείο.

προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικό εργαλείο κατά λάθος. δ) Αποθηκεύετε τα εργαλεία που δεν χρησιµοποιείτε µακριά από παιδιά και µην αφήνετε άτοµα που δεν είναι εξοικειωµένα µε το ηλεκτρικό εργαλείο ή µε αυτές τις οδηγίες να χρησιµοποιούν το ηλεκτρικό

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών. ε) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγχετε την ευθυγράµµισή τους ή το µπλοκάρισµα των κινούµενων µερών, τη θραύση των εξαρτηµάτων και οποιαδήποτε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης, το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιµοποιηθεί.

ατυχήματα προκαλούνται από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

∆ιατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρές άκρες μπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

Χρησιµοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήµατα, τις µύτες των εργαλείων κ.λπ. σύµφωνα µε αυτές τις οδηγίες, λαµβάνοντας υπό

συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση του ηλεκτρικού εργαλείου σε λειτουργίες διαφορετικές από εκείνες για τις οποίες προορίζεται μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

∆ίνετε το ηλεκτρικό εργαλείο για σέρβις σε κατάλληλα εκπαιδευµένα άτοµα και χρησιµοποιείτε µόνο γνήσια ανταλλακτικά. Με αυτόν τον τρόπο είστε βέβαιοι για την ασφάλεια του ηλεκτρικού

Προειδοποιήσεις ασφαλείας αλυσοπρίονου:

Κρατάτε όλα τα µέρη του σώµατος µακριά από την αλυσίδα όταν λειτουργεί το αλυσοπρίονο. Προτού θέσετε σε λειτουργία το αλυσοπρίονο, βεβαιωθείτε ότι δεν έρχεται σε επαφή με τίποτα. Μια στιγμή απροσεξίας κατά τη λειτουργία των αλυσοπρίονων μπορεί να προκαλέσει εμπλοκή των ρούχων ή μερών του σώματός σας με την αλυσίδα.

Κρατάτε πάντα το αλυσοπρίονο µε το δεξί σας χέρι στην πίσω λαβή και το αριστερό σας χέρι στη µπροστινή λαβή. Εάν κρατάτε το αλυσοπρίονο με αντίθετα χέρια από τα ενδεδειγμένα αυξάνεται ο κίνδυνος προσωπικού τραυματισμού και δεν πρέπει να το κάνετε ποτέ.

Κρατάτε το ηλεκτρικό εργαλείο µόνο από τις µονωµένες επιφάνειες συγκράτησης, γιατί η αλυσίδα πριονισµού µπορεί να έρθει σε επαφή µε κρυφή καλωδίωση ή µε το δικό του καλώδιο. Αν μια αλυσίδα πριονισμού έρθουν σε επαφή με ένα ρευματοφόρο καλώδιο, μπορεί να γίνουν και τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου ρευματοφόρα και να προκληθεί ηλεκτροπληξία στον

Φοράτε προστατευτικά γυαλιά και προστατευτικά ακοής. Συνιστάται πρόσθετος προστατευτικός εξοπλισµός για το κεφάλι, τα χέρια και τα πόδια.

επαρκής προστατευτικός ρουχισμός θα μειώσει τους προσωπικούς τραυματισμούς από σκουπίδια που πετάγονται ή από ακούσια επαφή με την αλυσίδα του αλυσοπρίονου.

• Μη χρησιµοποιείτε το αλυσοπρίονο σε δέντρο.

λειτουργία του αλυσοπρίονου ενώ βρίσκεστε επάνω σε δέντρο μπορεί να προκαλέσει προσωπικό τραυματισμό.

• Πατάτε πάντα γερά και σταθερά και χρησιµοποιείτε το αλυσοπρίονο µόνο όταν στέκεστε σε σταθερή, ασφαλή και επίπεδη επιφάνεια. Ολισθηρές ή ασταθείς επιφάνειες, όπως οι σκάλες, μπορεί να προκαλέσουν απώλεια της ισορροπίας ή του ελέγχου του αλυσοπρίονου.

Όταν κόβετε ένα µεγάλο κλαδί που είναι σε τάση, προσέχετε µήπως εκτιναχθεί προς τα πίσω.

τάση στις ίνες του ξύλου απελευθερώνεται, το τανυσμένο κλαδί μπορεί να χτυπήσει το χειριστή ή/και να βγάλει το αλυσοπρίονο εκτός ελέγχου.

Προσέχετε πάρα πολύ όταν κόβετε χαµόκλαδα και δενδρύλλια. Το λεπτό υλικό μπορεί να πιάσει την αλυσίδα του αλυσοπρίονου και να κινηθεί απότομα προς το μέρος σας ή να σας κάνει να χάσετε την ισορροπία σας.

Μεταφέρετε το αλυσοπρίονο σβηστό κρατώντας το από τη µπροστινή λαβή και µακριά από το σώµα σας. Όταν µεταφέρετε ή φυλάσσετε το αλυσοπρίονο, βάζετε πάντα το κάλυµµα της λάµας-οδηγού.

σωστός χειρισμός του αλυσοπρίονου θα μειώσει τις πιθανότητες ακούσιας επαφής με την κινούμενη αλυσίδα του.

Ακολουθήστε τις οδηγίες για τη λίπανση, την τάνυση της αλυσίδας και την αλλαγή των εξαρτηµάτων.

μη ενδεδειγμένη τάνυση ή λίπανση της αλυσίδας μπορεί είτε να προκαλέσει τη θραύση της είτε να αυξήσει τις πιθανότητες για κλώτσημα.

∆ιατηρείτε τις λαβές στεγνές, καθαρές και χωρίς λάδια και γράσα. Οι γρασαρισμένες ή λαδωμένες

- 3λαβές είναι ολισθηρές και προκαλούν απώλεια του

Κόβετε µόνο ξύλο. Μη χρησιµοποιείτε το αλυσοπρίονο για µη ενδεδειγµένους σκοπούς.

παράδειγµα: µη χρησιµοποιείτε το αλυσοπρίονο για την κοπή πλαστικών υλικών, υλικών τοιχοποιίας ή µη ξύλινων οικοδοµικών υλικών. Η χρήση του αλυσοπρίονου σε λειτουργίες διαφορετικές από εκείνες για τις οποίες προορίζεται μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. Αιτίες κλωτσήµατος και αποφυγή του κλωτσήµατος από το χειριστή: Μπορεί να διαπιστώσετε κλώτσημα όταν η μύτη ή η άκρη της λάμας-οδηγού έρθει σε επαφή με ένα αντικείμενο

ή όταν το ξύλο που κόβεται γυρίσει προς τα μέσα και συνθλίψει την αλυσίδα στο σημείο κοπής. Η επαφή με το άκρο σε ορισμένες περιπτώσεις μπορεί να προκαλέσει ξαφνική αντίδραση, κλωτσώντας τη λάμα-οδηγό προς τα επάνω και προς τα πίσω, προς τον χειριστή. Αν συνθλιβεί η αλυσίδα παράλληλα με το επάνω μέρος της λάμας-οδηγού μπορεί να σπρωχθεί γρήγορα προς τα πίσω, προς το μέρος του χειριστή. Οποιαδήποτε από αυτές τις αντιδράσεις μπορεί να σας κάνει να χάσετε τον έλεγχο του πριονιού, με αποτέλεσμα σοβαρό προσωπικό τραυματισμό. Μην βασίζεστε απόλυτα στις διατάξεις ασφαλείας που είναι ενσωματωμένες στο πριόνι σας. Ως χρήστης αλυσοπρίονου, πρέπει να ακολουθήσετε αρκετά βήματα για να εξασφαλίσετε ότι κατά τις κοπτικές σας εργασίες δεν θα προκληθεί ατύχημα ή τραυματισμός. Το κλώτσημα είναι αποτέλεσμα κακής χρήσης του εργαλείου ή/και εσφαλμένων διαδικασιών ή συνθηκών λειτουργίας και μπορεί να αποφευχθεί με τη λήψη των σωστών προφυλάξεων, όπως εξηγούνται παρακάτω:

Κρατήστε γερά, µε τους αντίχειρες και τα δάχτυλα να αγκαλιάζουν τις λαβές του αλυσοπρίονου και µε τα δύο χέρια στο πριόνι και τοποθετήστε το σώµα και το βραχίονά σας µε τρόπο που να σας επιτρέπει να αντιστέκεστε στις δυνάµεις του κλωτσήµατος.

δυνάμεις του κλωτσήματος μπορούν να ελεγχθούν από το χειριστή, εάν ληφθούν οι κατάλληλες προφυλάξεις. Μην αφήσετε το αλυσοπρίονο.

• Μην τεντώνεστε και µην κόβετε αντικείµενα που βρίσκονται πάνω από το ύ ψος του ώµου σας.

βοηθά στην αποφυγή της ακούσιας επαφής με το άκρο και δίνει τη δυνατότητα καλύτερου ελέγχου του αλυσοπρίονου σε μη αναμενόμενες καταστάσεις.

Χρησιµοποιείτε µόνο ανταλλακτικές λάµες και αλυσίδες σύµφωνες µε τις προδιαγραφές του κατασκευαστή. Οι μη ενδεδειγμένες ανταλλακτικές λάμες και αλυσίδες μπορεί να προκαλέσουν θραύση της αλυσίδας ή/και κλώτσημα.

• Ακολουθείτε τις οδηγίες ακονίσµατος και συντήρησης του κατασκευαστή για την αλυσίδα του

Η μείωση της ένδειξης βάθους μπορεί να οδηγήσει σε αυξημένο κίνδυνο κλωτσήματος. Πρόσθετες συστάσεις ασφαλείας

Χρήση του εγχειριδίου. Όλα τα άτομα που χρησιμοποιούν αυτό το μηχάνημα πρέπει να διαβάσουν πολύ προσεκτικά ολόκληρο το εγχειρίδιο χρήσης. Το εγχειρίδιο χρήσης πρέπει να συμπεριλαμβάνεται στο μηχάνημα σε περίπτωση πώλησης ή δανεισμού σε άλλο άτομο.

Προφυλάξεις πριν τη χρήση του µηχανήµατος.

επιτρέπετε ποτέ τη χρήση του μηχανήματος από άλλα άτομα που δεν είναι πλήρως εξοικειωμένα με τις οδηγίες του εγχειριδίου. Τα άτομα χωρίς εμπειρία πρέπει να ακολουθούν μια περίοδο εκπαίδευσης μόνο σε ειδικό στήριγμα.

Ελέγχετε προσεκτικά το μηχάνημα κάθε φορά πριν τη χρήση, ιδιαίτερα εάν έχει υποστεί ισχυρή σύγκρουση ή εάν εμφανίζει σημάδια κακής λειτουργίας. Πραγματοποιήστε όλες τις λειτουργίες που περιγράφονται στο κεφάλαιο “Συντήρηση & φύλαξη – Πριν από κάθε χρήση”.

Επισκευές και συντήρηση. Όλα τα εξαρτήματα του μηχανήματος που μπορούν να αντικατασταθούν από το χρήστη, επισημαίνονται ξεκάθαρα στο κεφάλαιο οδηγιών “Συναρμολόγηση / αποσυναρμολόγηση”. Όπου είναι απαραίτητο, όλα τα εξαρτήματα του μηχανήματος πρέπει να αντικαθίστανται αποκλειστικά από εξουσιοδοτημένο κέντρο σέρβις.

Ρουχισµός. (εικ. 4) Κατά τη χρήση αυτού του μηχανήματος, ο χρήστης πρέπει να φορά τον ακόλουθο εγκεκριμένο προσωπικό προστατευτικό ρουχισμό: στενό προστατευτικό ρουχισμό, προστατευτικές μπότες με αντιολισθητικές σόλες, αντισυνθλιπτικά προστατευτικά δακτύλων ποδιού, προστατευτικά κατά της κοπής, προστατευτικά γάντια κατά της κοπής και των κραδασμών, προστατευτικά ματιών ή προστατευτική προσωπίδα, ωτοασπίδες και κράνος (εάν υπάρχει κίνδυνος πτώσης αντικειμένων). Τον προστατευτικό ρουχισμό μπορείτε να τον βρείτε σε προμηθευτές ρουχισμού εργασίας.

ψεις για την υγεία – Κραδασµοί και Θόρυβος. Αποφεύγετε την χρήση της μηχανής για μεγάλα χρονικά διαστήματα: ο θόρυβος και οι κραδασμοί μπορεί να είναι βλαβεροί για την υγεία, προκαλώντας αδιαθεσία, στρες, κόπωση και υποακουσία. Η μακρόχρονη χρήση της μηχανής θέτει τον χρήστη σε κραδασμούς που μπορεί να προκαλέσουν “το φαινόμενο των λευκών δακτύλων” (Raynaud’s Phenomenon), σύνδρομο του καρπού ή άλλες παθολογίες.

ψεις για την υγεία – Χηµικά µέσα.

την επαφή του λαδιού αλυσίδας με το δέρμα ή τα

ψεις για την υγεία - Θερµότητα.

χρήση, το γρανάζι και η αλυσίδα θερμαίνονται πάρα πολύ και πρέπει να προσέχετε να μην τα αγγίζετε όταν είναι θερμά.

ΡΟΕΙ∆ΟΠΟΙΗΣΗ! Το μηχάνημα αυτό παράγει ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια του χειρισμού του. Κάτω από ορισμένες συνθήκες, το πεδίο αυτό μπορεί να προκαλέσει παρεμβολές σε ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειωθεί ο κίνδυνος σοβαρού τραυματισμού ή θανάτου, συνιστούμε σε όσα άτομα έχουν ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος πριν χειριστούν αυτό το μηχάνημα. Προφυλάξεις κατά τη µεταφορά και τη φύλαξη. (εικ. 12) Κάθε φορά που ο χώρος εργασίας μεταφέρεται σε άλλη περιοχή, αποσυνδέετε το μηχάνημα από το ρεύμα και ενεργοποιείτε το μοχλό φρένου αλυσίδας. Πριν τη μεταφορά ή τη φύλαξη, τοποθετείτε πάντα το προστατευτικό κάλυμμα λάμας-οδηγού. Κρατάτε πάντα το μηχάνημα με το χέρι έχοντας τη λάμα στραμμένη προς τα πίσω ή όταν μεταφέρετε το μηχάνημα σε όχημα, δένετέ το πάντα καλά για την αποφυγή ζημιάς. Αντίδραση κλωτσήµατος. (εικ. 14) Η αντίδραση κλωτσήματος είναι μια βίαιη προς τα επάνω και πίσω κίνηση της λάμας προς τη μεριά του χρήστη. Αυτό γενικά συμβαίνει όταν το επάνω μέρος της μύτης της λάμας (που ονομάζεται “ζώνη κινδύνου κλωτσήματος” Ēkickback danger zoneē) (δείτε την κόκκινη σήμανση στη λάμα-οδηγό) έρχεται σε επαφή με κάποιο αντικείμενο ή όταν η αλυσίδα μπλοκάρει στο ξύλο. Το κλώτσημα μπορεί να κάνει το χρήστη να χάσει τον έλεγχο του μηχανήματος προκαλώντας επικίνδυνα ή ακόμη και θανατηφόρα ατυχήματα. Ο μοχλός φρένου αλυσίδας και οι άλλες διατάξεις ασφαλείας δεν επαρκούν για την προστασία του χρήστη από τραυματισμό: ο χρήστης πρέπει να γνωρίζει όλες τις συνθήκες που μπορεί να προκαλέσουν την αντίδραση και να τις προλαβαίνει δίνοντας ιδιαίτερη προσοχή, σύμφωνα με την εμπειρία του, και με συνετό και σωστό χειρισμό του μηχανήματος (για παράδειγμα: μην κόβετε ποτέ πολλά κλαδιά ταυτόχρονα, διότι αυτό μπορεί να προκαλέσει απροσδόκητο χτύπημα στη “ζώνη κινδύνου κλωτσήματος” Ασφάλεια χώρου εργασίας

1. Ποτέ μην επιτρέπετε σε μικρά παιδιά ή σε άτομα που

δεν είναι εξοικειωμένα με αυτές τις οδηγίες να χρησιμοποιούν το προϊόν. Ίσως οι τοπικοί κανονισμοί να επιβάλλουν περιορισμούς ως προς την ηλικία του

- 42. Χρησιμοποιείτε το προϊόν μόνο με τον τρόπο και μόνο για τις εργασίες που περιγράφονται στις παρούσες οδηγίες.

3. Επιθεωρήστε προσεκτικά ολόκληρο το χώρο

εργασίας για να ελέγξετε για τυχόν πηγές κινδύνου (π.χ.: δρόμοι, μονοπάτια, ηλεκτρικά καλώδια, επικίνδυνα δένδρα, κ.λπ.)

4. Κρατήστε όλους του παρευρισκόμενους και τα ζώα

αρκετά μακριά από το χώρο εργασίας (όπου είναι απαραίτητο, περιφράξτε την περιοχή και χρησιμοποιήστε προειδοποιητικά σήματα) σε ελάχιστη απόσταση 2,5 φορές του ύψους του κορμού, αλλά σε καμία περίπτωση σε απόσταση μικρότερη από δέκα μέτρα.

5. Ο χειριστής ή ο χρήστης είναι υπεύθυνος για

ατυχήματα ή κινδύνους που προκύπτουν σε άλλα άτομα ή στην ιδιοκτησία τους. Ηλεκτρική ασφάλεια

1. Συνιστάται να χρησιμοποιείτε διάταξη προστασίας

από διαρροή ρεύματος (R.C.D.) με ρεύμα απελευθέρωσης όχι μεγαλύτερο από 30 mA. Ακόμη και με τοποθετημένη μια διάταξη R.C.D., η ασφάλεια δεν είναι 100% εγγυημένη, για αυτό πρέπει να ακολουθούνται πάντα ασφαλείς πρακτικές εργασίας. Ελέγχετε τη διάταξη R.C.D. κάθε φορά που τη χρησιμοποιείτε.

2. Πριν τη χρήση, επιθεωρείτε το καλώδιο για τυχόν

ζημιές και, αν υπάρχουν σημάδια ζημιάς ή φθοράς, αντικαταστήστε το.

3. Μην χρησιμοποιείτε το προϊόν, εάν τα ηλεκτρικά

καλώδια είναι κατεστραμμένα ή έχουν φθαρεί.

4. Να την αποσυνδέετε αģέσως από την κεντρική

παροχή ηλεκτρισģού εάν το καλώδιο είναι κοģģένο, ή η ģόνωση είναι χαλασģένη. Μην αγγίζετε το ηλεκτρικό καλώδιο έως ότου έχει αποσυνδεθεί η ηλεκτρική παροχή. Μην επισκευάζετε ģια κοπή ή ένα χαλασģένο καλώδιο. Να το αντικαταστήσετε ģε ένα καινούργιο.

5. Το ηλεκτρικό καλώδιό σας πρέπει να ξετυλιχτεί, τα

κουλουριασģένα καλώδια ģπορούν να υπερθερģάνουν και να ģειώσουν την αποδοτικότητα της συσκευής σας.

6. Εξασφαλίζετε πάντα ότι το καλώδιο/ η μπαλαντέζα

βρίσκεται πίσω από το χρήστη και δεν δημιουργεί καμία πηγή κινδύνου για το χρήστη ή για άλλα άτομα και ελέγχετε ότι δεν μπορεί να υποστεί ζημιά (από θερμότητα, αιχμηρά αντικείμενα, αιχμηρές άκρες, λάδι, κ.λπ.).

7. Τοποθετείτε το καλώδιο έτσι ώστε να μην μπορεί να

πιαστεί σε κλαδιά ή άλλα παρόμοια μέρη κατά τη διάρκεια της κοπής.

8. Πάντα να σβήνετε την κεντρική παροχή προτού

αποσυνδέσετε τυχόν πρίζα, συνδετήρα καλωδίων ή καλώδιο επέκτασης.

9. Σβήστε, αφαιρέστε την πρίζα από την κεντρική

παροχή και εξετάστε το ηλεκτρικό καλώδιο παροχής για τυχόν βλάβη ή φθορά

να κουλουριάσετε το καλώδιο για αποθήκευση. Μην επισκευάζετε χαλασģένο καλώδιο, να το αντικαταστήσετε ģε καινούργιο. Χρησιģοποιείτε ģόνο το καλώδιο αντικατάστασης Υπαίθριων Προϊόντων Husqvarna. 10.Αφαιρείτε το βύσμα από το ρεύμα πριν αφήσετε το προϊόν χωρίς επιτήρηση, για οποιοδήποτε χρονικό

11.Πάντα να κουλουριάζετε το καλώδιο προσεκτικά, αποφεύγοντας τη συστροφή. 12.Να χρησιģοποιείτε ģόνο την κεντρική παροχή εναλλασσόģενου ρεύģατος AC που παρουσιάζεται στην ετικέτα κατάταξης προϊόντων. 13.Τα προϊόντα ģας διαθέτουν διπλή ģόνωση ģε βάση το EN60335. Κάτω από καģία περίσταση δεν πρέπει να συνδεθεί γείωση ģε εξάρτηģα της συσκευής.

1. Καλώδια ρεύματος και επεκτάσεις διατίθενται από το

τοπικό σας εξουσιοδοτημένο κέντρο σέρβις

2. Χρησιμοποιείτε μόνο εγκεκριμένες μπαλαντέζες

3. Θα πρέπει να χρησιμοποιούνται μόνο μπαλαντέζες

και καλώδια που είναι σχεδιασμένα για χρήση σε εξωτερικούς χώρους.

4. Αν θέλετε να χρησιμοποιήσετε μπαλαντέζα για το

χειρισμό του προϊόντος, πρέπει να χρησιμοποιούνται μόνο οι ακόλουθες διαστάσεις καλωδίου.

: μέγ. μήκος 40 m - 5,0 mm

: μέγ. μήκος 60 m - 8,0 mm

: μέγ. μήκος 50 m - 8,0 mm

ΡΙΓΡΑΦΗ ΤΩΝ ΕΞΟΠΛΙΣΜΩΝ ΑΣΦΑΛΕΙΑΣ

ΛΟΚ ∆ΙΑΚΟΠΤΗ Στην μηχανή σας είναι εγκατεστημένο ένα σύστημα (Σχ.1) που όταν είναι ενεργοποιημένο, εμποδίζει την πίεση και λειτουργία του διακόπτη, έτσι ώστε να αποφευχθεί η τυχαία ενεργοποίηση της μηχανής ΦΡΕΝΟ ΑΛΥΣΙ∆ΑΣ ΣΕ ΑΠΕΛΕΥΘΕΡΩΣΗ ΤΟΥ

Στην μηχανή σας είναι εγκατεστημένο ένα σύστημα που μπλοκάρει αυτόματα την αλυσίδα αν κατά την απελευθέρωση του διακόπτη; Το σύστημα δεν λειτουργήσει, μην χρησιμοποιείτε την μηχανή αλλά πηγαίνετε σε Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης ΦΡΕΝΟ ΑΛΥΣΙ∆ΑΣ / ΜΠΡΟΣΤΙΝΗ ΠΡΟΣΤΑΣΙΑ ΤΟΥ

Η μπροστινή προστασία του χεριού (Σχ.2)

για να αποφευχθεί (τοποθετημένη έτσι ώστε η μηχανή να κρατιέται σωστά) η επαφή του αριστερού σας χεριού με την αλυσίδα. Η μπροστινή προστασία του χεριού έχει ακόμη την λειτουργία ενεργοποίησης του φρένου αλυσίδας, ειδικά σχεδιασμένο σύστημα για να ακινητοποιήσει την αλυσίδα σε λίγα χιλιοστά του δευτερολέπτου σε περίπτωση κόντρα χτυπήματος. Το φρένο αλυσίδας είναι απενεργοποιημένο όταν η μπροστινή προστασία του χεριού είναι τραβηγμένη προς τα πίσω και μπλοκαρισμένη (η αλυσίδα μπορεί να κινείται). Το φρένο αλυσίδας είναι ενεργοποιημένο όταν η μπροστινή προστασία του χεριού είναι τραβηγμένη μπροστά (η αλυσίδα είναι μπλοκαρισμένη). Το φρένο αλυσίδας μπορεί να ενεργοποιηθεί με τον αριστερό καρπό, όταν σπρώξετε προς τα μπροστά ή όταν μετά από ένα κόντρα χτύπημα έρθει σε επαφή με την εμπρός προστασία

- 51. Ελέγξτε ότι δεν είναι ενεργοποιημένο το φρένο της αλυσίδας. Εάν είναι, απενεργοποιήστε το. 3 Τοποθετήστε την αλυσίδα επάνω στη λάμα, ξεκινώντας από το γρανάζι της μύτης και περνώντας την μέσα στην αυλάκωση της λάμας-οδηγού.

Ελέγξτε ώστε η αιχμηρή πλευρά της όψης των δοντιών κοπής να είναι στραμμένη προς τα μπροστά στην άνω πλευρά της λάμας. Φοράτε γάντια. Τοποθετήστε ξανά το κάλυμμα του γραναζιού κίνησης, εξασφαλίζοντας ότι τα δόντια έλξεως της αλυσίδας εφαρμόζουν στο γρανάζι κίνησης και στην αυλάκωση της λάμας-οδηγού.

7. Τεντώστε την αλυσίδας, μέχρι να αποκτήσει τη τάση. Απομακρύνετε την αλυσίδα από τη λάμα και βεβαιωθείτε

ότι το κενό είναι περίπου 2-3 mm. 4a. Βεβαιωθείτε ότι ο πείρος του εντατήρα αλυσίδας βρίσκεται όσο πίσω γίνεται προς τη μεριά του γραναζιού κίνησης. Στερεώστε τη λάμα στη βίδα του μπλοκ λάμας και στον πείρο του εντατήρα αλυσίδας και τοποθετήστε την αλυσίδα επάνω από το γρανάζι κίνησης. 2a. Ξεβιδώστε το παξιμάδι του μπλοκ λάμας και αφαιρέστε το κάλυμμα του γραναζιού κίνησης. 6α. Για να τεντώσετε την αλυσίδα, βιδώστε δεξιόστροφα τη βίδα του εντατήρα αλυσίδας, με το παρεχόμενο κλειδί και κατσαβίδι. Για να μειώσετε την τάση της αλυσίδας, βιδώστε αριστερόστροφα (όταν κάνετε αυτήν την εργασία, κρατάτε τη μύτη της λάμας ανασηκωμένη προς τα επάνω) Χρησιμοποιώντας την μηχανή με την λάμα οριζόντια, για παράδειγμα κατά την υλοτομία, το φρένο αλυσίδας προσφέρει μικρότερη προστασία (Σχ. 3). ΣΗΜΕΙΩΣΗ: Όταν το φρένο αλυσίδας είναι ενεργοποιημένο ένας διακόπτης ασφάλειας αποσυνδέει το ρεύμα από το μοτέρ. Αν αφήσετε το φρένο αλυσίδας µε πατηµένο τον διακόπτη, το µηχάνηµα ξεκινά να λειτουργεί.

ΙΡΟΣ ΑΚΙΝΗΤΟΠΟΙΗΣΗΣ ΑΛΥΣΙ∆ΑΣ Το μηχάνημα αυτό διαθέτει πείρο ακινητοποίησης

(Σχ. 4) , τοποθετημένο κάτω από το γρανάζι. Ο μηχανισμός έχει σχεδιαστεί για να ακινητοποιεί την κίνηση προς τα πίσω της αλυσίδας σε περίπτωση σπασίματος η διαφυγής της λάμας. Αυτά τα φαινόμενα μπορεί να αποφευχθούν τεντώνοντας σωστά την αλυσίδα (βλέπε κεφάλαιο “D. Συναρμολόγηση/Αποσυναρμολόγηση”).

ΙΣΩ ΠΡΟΣΤΑΣΙΑ ∆ΕΞΙΟΥ ΧΕΡΙΟΥ Χρειάζεται για την προστασία (Σχ.5) του χεριού σε περίπτωση σπασίματος η αναπήδησης της αλυσίδας.

ΡΙΓΡΑΦΗ ΤΩΝ ΕΞΟΠΛΙΣΜΩΝ ΑΣΦΑΛΕΙΑΣ

ΥΝΑΡΜΟΛΟΓΗΣΗ / ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ

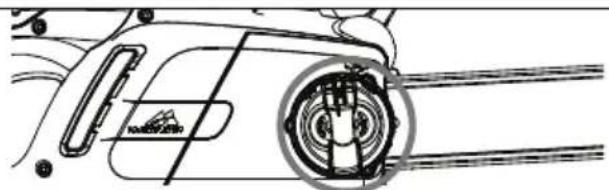

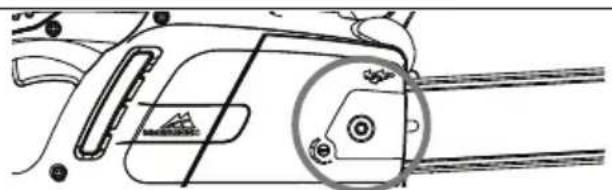

ΥΝΑΡΜΟΛΟΓΗΣΗ ΛΑΜΑΣ ΚΑΙ ΑΛΥΣΙ∆ΑΣ Με βάση το μοντέλο της μηχανή σας η διαδικασία συναρμολόγησης αλλάζει, για αυτό το λόγο συμβουλευθείτε τα σχήματα και την τυπολογία της στην σχετική πινακίδα του προϊόντος), δώστε πολύ προσοχή ώστε να κάνετε την συναρμολόγηση σωστά. 2b. Ξεβιδώστε τη χειρολαβή του μπλοκ λάμας και αφαιρέστε το κάλυμμα του γραναζιού κίνησης. 4b. Περιστρέψτε τον μεταλλικό τροχό περιστροφής αριστερόστροφα, όσο περισσότερο γίνεται. Στερεώστε τη λάμα στη βίδα του μπλοκ λάμας και τοποθετήστε την αλυσίδα επάνω από το γρανάζι κίνησης.

8α. Σφίξτε το παξιμάδι του μπλοκ λάμας με το παρεχόμενο κλειδί και κατσαβίδι. 5α. Σφίξτε χαλαρά με το χέρι το παξιμάδι του μπλοκ

5β. Βιδώστε τη χειρολαβή του μπλοκ λάμας μέχρι να σφίξει χαλαρά. 6β. Για να τεντώσετε την αλυσίδα, βιδώστε δεξιόστροφα την εξωτερική χειρολαβή του εντατήρα αλυσίδας. Για να μειώσετε την τάση της αλυσίδας, βιδώστε αριστερόστροφα (όταν κάνετε αυτήν την εργασία, κρατάτε τη μύτη της λάμας ανασηκωμένη προς τα επάνω) 8β. Σφίξτε τη λάμα μέχρι να στερεωθεί καλά. Το υπερβολικό τέντωμα της αλυσίδας μπορεί να υπερφορτώσει το μοτέρ και να προκαλέσει ζημιά, αν πάλι η ένταση της δεν επαρκής μπορεί να προκαλέσει την διαφυγή της , μία αλυσίδα σωστά τεντωμένη αποδίδει καλύτερα χαρακτηριστικά κοπής και μεγαλύτερη διάρκεια ζωής της . Ελέγξτε συχνά την τάση της αλυσίδας διότι το μήκος τείνει να αυξηθεί με την χρήση (ειδικά αν είναι καινούργια, στην πρώτη συναρμολόγηση ελέγξτε και πάλι την τάση μετά από 5 λεπτά εργασίας); Σε κάθε περίπτωση μην τεντώσετε την αλυσίδα αμέσως μετά την χρήση άλλα περιμένετε να κρυώσει. Στην περίπτωση που χρειαστεί να ρυθμίσετε την τάση της αλυσίδας ξεσφίξτε πάντα τα παξιμάδια/λαβή μπλοκ λάμα πριν να ξεσφίξετε τις βίδες/εντατήρα αλυσίδας; Τεντώστε την σωστά και σφίξτε και πάλι τα παξιμάδια/λαβή μπλοκ λάμας.

ΚΚΙΝΗΣΗ ΚΑΙ ΑΚΙΝΗΤΟΠΟΙΗΣΗ

Κρατήστε γερά και τις δύο χειρολαβές, ελευθερώστε το μοχλό του φρένου αλυσίδας, προσέχοντας το χέρι σας να παραμένει στην μπροστινή χειρολαβή, πατήστε και κρατήστε πατημένο το μπλοκ διακόπτη και πατήστε τον διακόπτη (τώρα μπορείτε να αφήσετε το μπλοκ διακόπτη).

Η μηχανή σταματά όταν αφήνετε τον διακόπτη. Στην περίπτωση που η μηχανή δεν σταματήσει, βάλτε το φρένο αλυσίδας, αποσυνδέστε το καλώδιο από το ρεύμα και πηγαίνετε την μηχανή σε ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης.

ΛΙΠΑΝΣΗ ΛΑΜΑ ΚΑΙ ΑΛΥΣΙ∆Α

Μιά μη επαρκής λίπανση insufficiente του εξοπλισμού κοπής μπορεί να προκαλέσει το σπάσιμο της αλυσίδας με κίνδυνο σοβαρού ατυχήματος ακόμη και θανατηφόρου. Η λίπανση της λάμας και της αλυσίδας γίνεται με μία αυτόματη αντλία. ελέγξτε όπως περιγράφεται στην “Συντήρηση“ ώστε το λάδι της αλυσίδας να παρέχεται σε κατάλληλη ποσότητα Επιλογή του λιπαντικού αλυσίδας Να χρησιμοποιείτε αποκλειστικά καινούργιο λάδι (ειδικού τύπου για αλυσίδες) και με καλό ιξώδες: πρέπει να παρουσιάζει καλή προσκόλληση και να εγγυάται καλά χαρακτηριστικά ολίσθησης, τόσο το καλοκαίρι όσο και τον χειμώνα. Αν δεν έχετε στην διάθεση σας λάδι για αλυσίδες χρησιμοποιείτε λάδι για μεταδόσεις EP 90. Μην χρησιμοποιείτε ποτέ παλιά και χαλασμένα λάδια που βλάπτουν και την υγεία, την μηχανή και το περιβάλλον. Σιγουρευτείτε ότι το λάδι είναι κατάλληλο για την θερμοκρασία του περιβάλλοντος χρήσης: σε θερμοκρασίες κάτω των 0°C μερικά λάδια γίνονται πιο παχιά, υπερφορτώνοντας έτσι την αντλία. Για την επιλογή του κατάλληλου λαδιού συμβουλευθείτε ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης. Συµπλήρωση λαδιού Ξεβιδώστε την τάπα ρεζερβουάρ λαδιού, γεμίστε το ρεζερβουάρ χωρίς να σας χυθεί έξω το λάδι (Αν αυτό συμβεί, καθαρίστε καλά την μηχανή) και σφίξτε καλά την τάπα.

ΥΝΤΗΡΗΣΗ ΚΑΙ ΦΥΛΑΞΗ Προτού πραγµατοποιήσετε οποιαδήποτε εργασία συντήρησης ή καθαρισµού, αφαιρείτε το βύσµα από το

Σε περίπτωση εργασίας σε χώρους ιδιαίτερα βρόμικους ή με πολύ σκόνη, οι διαδικασίες που περιγράφτηκαν παραπάνω πρέπει να γίνονται με μεγαλύτερη συχνότητα. Πριν από κάθε χρήση Ελέγξτε ώστε η αντλία λαδιού της αλυσίδας να λειτουργεί σωστά: φέρτε την λάμα προς μία λευκή επιφάνεια, σε περίπου είκοσι εκατοστά απόσταση; μετά από ένα λεπτό λειτουργίας της μηχανής η επιφάνεια θα πρέπει να παρουσιάζει ίχνη λαδιού. (Σχ.1)

ώστε για την απενεργοποίηση και ενεργοποίηση του φρένου αλυσίδας δεν χρειάζεται να ασκήσετε υπερβολική δύναμη, και ώστε να μην είναι μπλοκαρισμένο. Στην συνέχει ελέγξτε την λειτουργία του όπως περιγράφεται: απενεργοποιήστε το φρένο αλυσίδας, κρατήστε σωστά την μηχανή και ενεργοποιήστε την, βάλτε το φρένο αλυσίδας σπρώχνοντας την μπροστινή προστασία του χεριού με τον αριστερό καρπό/μπράτσο/, χωρίς να αφήσετε τις

(Σχ.2) . Αν το φρένο αλυσίδας λειτουργεί, η αλυσίδα θα πρέπει να ακινητοποιηθεί αμέσως i. Ελέγξτε ώστε η αλυσίδα να είναι καλά λιμαρισμένη, σε καλή κατάσταση σε σωστή τάση, στην περίπτωση που είναι ανώμαλα φθαρμένη ή που έχει το δόντι κοπής με ύψος μόνο 3 χιλ, αντικαταστήστε την (Σχ.3)

Καθαρίστε τις οπές εξαερισμού συχνά για να αποφύγετε την υπερθέρμανση του μοτέρ (Σχ.4)

Ελέγξτε την λειτουργία του διακόπτη και μπλοκ διακόπτη (πρέπει να γίνεται το φρένο αλυσίδας απενεργοποιημένο): ενεργοποιήστε τον διακόπτη και το μπλοκ διακόπτη και ελέγξτε ώστε να επιστρέψου στην αρχική τους θέση μόλις τα απελευθερώνετε; ελέγξτε ακόμη, χωρίς να ενεργοποιήσετε το μπλοκ διακόπτη, ότι είναι δυνατόν να ενεργοποιήσετε τον διακόπτη. Ελέγξτε ώστε ο πείρος μπλοκ αλυσίδας και η προστασία του δεξιού χεριού να μην παρουσιάζουν φθορές, όπως σπασίματα του υλικού. Κάθε 2-3 ώρες χρήσης Ελέγξτε την λάμα, Αν χρειάζεται καθαρίστε προσεκτικά τις οπές λίπανσης (Σχ.5) και την οδηγό αυλάκωση (Σχ.6) , στην περίπτωση όπου αυτή παρουσιάζει υπερβολική φθορά αντικαταστήστε την. Καθαρίζετε το γρανάζι κίνησης τακτικά και ελέγχετε ότι δεν έχει φθαρεί υπερβολικά (Σχ.7) . Λιπάνετε την ροδέλα της μύτης της lλάμας με γράσο για κουζινέτα μέσω της ειδικής οπής στο σχήμα (Σχ.8)

Λιµάρισµα αλυσίδα Για προβλήµατα σχετικά µε το ακόνισµα της αλυσίδας, επικοινωνήστε µε ένα εξουσιοδοτηµένο κέντρο σέρβις. Η αλυσίδα πρέπει να είναι ακονισµένη σωστά. Μια λάθος ακονισµένη αλυσίδα µπορεί να προκαλέσει κλώτσηµα και υ ψηλό κίνδυνο τραυµατισµού. Αν η αλυσίδα δεν κόβει χωρίς να σπρώξετε senza την λάμα κόντρα στο ξύλο και παράγει μάλιστα ψιλό ροκανίδι, αυτό είναι σημάδι πώς δεν είναι καλά λιμαρισμένη. Αν την κοπή παράγει κοπή, η αλυσίδα έχει χάσει τελείως την ικανότητα της και κόβοντας κάνει σκόνη το ξύλο. Μία αλυσίδα καλά λιμαρισμένη προχωρά μόνη της στο ξύλο και παράγει μακριά και χοντρά ροκανίδια. Το κοπτικό τμήμα της αλυσίδας αποτελείται από τους κρίκους κοπής (Σχ.9) , με ένα δόντι κοπής (Σχ.10)

έναν περιοριστή βάθους κοπής (Σχ.11) . Η διαφορά ύψους αυτών των δύο καθορίζει το βάθος της κοπής; για να έχετε ένα καλό λιμάρισμα χρειάζονται ένας οδηγός λίμα και μία στρογγυλή λίμα με διάμετρο 4χιλ, ακολουθήστε τις παρακάτω οδηγίες: με την αλυσίδα εγκατεστημένη και σωστά τεντωμένη ενεργοποιήστε το φρένο αλυσίδας, τοποθετήστε τον οδηγό της λίμας όπως στο σχήμα, κάθετα στη λάμα (Σχ.12)

λιμάρετε το δόντι κοπής με τις γωνίες που φαίνονται

, λιμάροντας πάντα από το εσωτερικό προς το εξωτερικό με μικρότερη πίεση κατά την επιστροφή της λίμας (είναι πολύ σημαντικό να ακολουθήσετε πιστά τις οδηγίες: γωνίες υπερβολικές στο λιμάρισμα, ανεπαρκείς ή με λάθος διάμετρο λίμας αυξάνουν την πιθανότητα κόντρα χτυπήματος ). Για να έχετε πλάγιες γωνίες ακριβείας συνίσταται να τοποθετήσετε την λίμα έτσι ώστε να ξεπερνά κάθετα το πάνω δόντι για περίπου 0,5 χιλ. Λιμάρετε πρώτα όλα

- 7τα δόντια από την μία πλευρά, μετά γυρίστε την μηχανή και επαναλάβετε. Σιγουρευτείτε ώστε μετά το λιμάρισμα τα δόντια να παρουσιάζουν όλα το ίδιο μήκος και ώστε το ύψος των περιοριστών βάθους κοπής να είναι κατά 0,6χιλ κάτω από το ανώτερο δόντι: ελέγξτε το ύψος με παχύμετρο και λιμάρετε (με μία επίπεδη λίμα) το μέρος που εξέχει, στρογγυλέψτε έπειτα το μπροστινό μέρος του περιοριστή βάθους

(Σχ.14) , με προσοχή να ΜΗΝ λιμάρετε και το δόντι της προστασίας κατά του κόντρα χτυπήματος(Σχ.15). Κάθε 30 ώρες χρήσης. Πηγαίνετε την μηχανή σε ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης για ένα γενικό service και έναν έλεγχο των εξοπλισμών πέδησης.

Φυλάσσετε το προϊόν σε δροσερό και ξηρό σημείο, όπου δεν μπορούν να φτάσουν μικρά παιδιά. Μην αποθηκεύετε σε εξωτερικούς χώρους.

ΧΝΙΚΕΣ ΚΟΠΗΣ Κατά την χρήση, αποφεύγετε: (Σχ.1) -Να κόβετε σε περιπτώσεις όπου ο κορμός θα μπορούσε να σπάσει κατά την κοπή (ξύλα σε ένταση tensione, ξερά δέντρα, κ.λ.π.): ένα απρόβλεπτο σπάσιμο μπορεί να είναι πολύ επικίνδυνο. -Να μπλοκαριστούν η λάμα ή η αλυσίδα στην κοπή: Αν αυτό συμβεί, αποσυνδέστε την μηχανή από το ρεύμα και προσπαθήστε να ανασηκώσετε τον κορμό χρησιμοποιώντας έναν μοχλό; Μην προσπαθήσετε να απελευθερώσετε την μηχανή τραβώντας ή κουνώντας την βίαια διότι μπορεί αυτή να υποστεί βλάβη και εσείς κάποιο ατύχημα. -Αυτές τις καταστάσεις που θα μπορούσαν να προκαλέσουν ένα κόντρα χτύπημα της μηχανής. - τη χρήση του μηχανήματος σε ύψος μεγαλύτερο από των ώμων σας - την κοπή ξύλων με ξένα αντικείμενα, όπως καρφιά Κατά την χρήση: (Σχ.1) - Αν κόβετε σε έδαφος με κλίση να εργάζεστε πάνω από τον κορμό, έτσι ώστε να μην μπορεί να σας χτυπήσει αν τυχών σας ξεφύγει. - Σε περίπτωση υλοτομίας τελειώνετε πάντα την εργασία σας: ένα μερικώς κομμένο δέντρο μπορεί να

- Στο τέλος κάθε κοπής θα αισθανθείτε μία ουσιαστική αλλαγή στην απαραίτητη δύναμη για να κρατήσετε την μηχανή, δώστε πολλή προσοχή ώστε να μην χάσετε τον έλεγχο. Παρακάτω θα αναφερθούμε σε δύο είδη κοπής: Την κοπή με την αλυσίδα να τραβά (από πάνω προς

(Σχ.2) , που παρουσιάζει τον κίνδυνο μία απότομης μετακίνησης της μηχανής προς τον κορμό που μπορεί να έχει σαν αποτέλεσμα το χάσιμο του ελέγχου, Αν είναι δυνατόν χρησιμοποιείτε τον νύχι κατά την κοπή. Την κοπή με την αλυσίδα να σπρώχνει(από κάτω προς τα πάνω) (Σχ.3) : που παρουσιάζει τον κίνδυνο μία απότομης μετακίνησης της μηχανής προς τον χρήστη, με κίνδυνος να τον χτυπήσει, ή με κίνδυνο να προκληθεί ένα κόντρα χτύπημα; Δώστε πολλή προσοχή κατά την κοπή. Ο πιο σίγουρος τρόπος χρήσης της μηχανής είναι να τοποθετήσετε το ξύλο πάνω στο, κόβοντας από πάνω προς τα κάτω και δουλεύοντας όπως φαίνεται στο

(Σχ.4) Χρήση του νυχιού Όταν αυτό είναι δυνατό χρησιμοποιήστε το νύχι για μία πιο ασφαλή κοπή: καρφώστε το στον φλοιό του ξύλου ή πάνω στο ξύλο του κορμού, έτσι ώστε να έχετε έναν τέλειο έλεγχο της μηχανής. Παρακάτω περιγράφονται οι τυπικές διαδικασίες που θα πρέπει να ακολουθήσετε σε ορισμένες περιπτώσεις, κάθε φορά φυσικά θα είναι η μεμονωμένη περίσταση που θα καθορίσει την διαδικασία που θα πρέπει να ακολουθήσετε για μία κοπή με τον μικρότερο δυνατό κίνδυνο. Κορµός κατά γης (Κίνδυνος να ακουμπήσετε το έδαφος με την αλυσίδα στο τέλος της κοπής). (Σχ.5) Κόψτε από πάνω προς τα κάτω γύρω απο όλο τον κορμό. Κόβετε με προσοχή αποφεύγοντας την επαφή του πριονιού με το έδαφος. Αν αυτό είναι δυνατό (και μπορείτε να γυρίσετε τον κορμό) τελειώστε την κοπή στα 2/3 του πάχους του κορμού. Γυρίστε τον κορμό και κόψτε το υπόλοιπο μέρος του απο πάνω προς τα

Κορµός ακουµπισµένος σε µια µονό πλευρά (Κίνδυνος σπασίματος του κορμού κατά την κοπή) (Σχ.6)

Αρχίστε την κοπή από κάτω για το 1/3 περίπου της διαμέτρου. Τελειώστε την κοπή από την πάνω μεριά φτάνοντας έτσι την προηγούμενη. Κορµός ακουµπισµένος και στις δύο άκρες

μπλοκαρίσματος της αλυσίδας.) (Σχ.7) Αρχίστε την κοπή από πάνω για το 1/3 περίπου της διαμέτρου. Τελειώστε την κοπή από την κάτω μεριά φτάνοντας έτσι την προηγούμενη. Τοποθέτηση του κορµού σε κεκλιµένη επιφάνεια.

στέκεστε πάντα στην ανηφορική πλευρά του κούτσουρου. Όταν κόβετε, για να διατηρείτε τον πλήρη έλεγχο, απελευθερώνετε την πίεση κοπής κοντά στο τέλος της κοπής, χωρίς να χαλαρώνετε το πιάσιμο στις λαβές του αλυσοπρίονου. Μην αφήνετε την αλυσίδα να έρχεται σε επαφή με το έδαφος.

Δεν συνίσταται σε αρχάριους χρήστες ή με μικρή εμπειρία να κόβουν δέντρα με λάμα μικρότερη της διαμέτρου του δέντρου! Αυτή η επέμβαση θα πρέπει να γίνεται από έμπειρους χρήστες και με κατάλληλο εξοπλισμό. Ο σκοπός της υλοτομίας είναι να πέσει το δέντρο στην καλύτερη δυνατή θέση για να ακολουθήσει το κλάδεμα τον κλαδιών του και στην συνέχεια η κατάτμηση του. (Αποφεύγετε την πτώση του δέντρου άνω σε ένα άλλο δέντρο: η επέμβαση που θα χρειαστεί να ακολουθήσετε είναι πού επικίνδυνη). Πρέπει να επιλέξετε την καλύτερη κατεύθυνση πτώσης του δέντρου: τι υπάρχει γύρω από το δέντρο;, την κλίση του, το λύγισμα του, την κατεύθυνση του ανέμου και την συγκέντρωση των κλαδιών. Έχετε υπόψιν σας ακόμη ότι τα ξερά κλαδιά ή και τα σπασμένα μπορεί να πέσουν κατά την πτώση και να αποτελέσουν κίνδυνο.

Κατά κρίσιμες διαδικασίες υλοτομίας, βγάλτε αμέσως τις ακουστικές προστασίες μετά την

- 8κοπή, ώστε να μπορείτε να ακούσετε τυχών θορύβους και προειδοποιητικά σήματα. Προκαταρκτικές διαδικασίες πριν την κοπή και κατεύθυνση διαφυγής Αφαιρέστε τα κλαδιά που μπορεί να εμποδίζουν την

(Σχ.8) , αρχίζοντας από πάνω προς τα κάτω και κρατώντας τον κορμό ανάμεσα σε εσάς και την μηχανή, αφαιρέστε τα πιο δύσκολα κλαδιά στην συνέχεια, κομμάτι-κομμάτι. Αφαιρέστε την βλάστηση γύρο από το δέντρο και δείτε να υπάρχουν τυχών εμπόδια (πέτρες, ρίζες, λακκούβες κ.τ.λ.) κατά την επιλογή της κατεύθυνσης φυγής (κατά την πτώση του δέντρου); Συμβουλευθείτε το σχήμα (Σχ.9)

την σωστή κατεύθυνση που πρέπει να επιλέξετε ( A προβλεπόμενη κατεύθυνση πτώσης του δέντρου. B. της κατεύθυνσης φυγής C. Ζώνη κινδύνου) ΥΛΟΤΟΜΙΑ (Σχ.10) Για να είστε σίγουροι για την κατεύθυνση πτώσης του δέντρου πρέπει να κάνετε τις εξής τομές: Πρώτα την κατευθυντήρια κοπή, που χρειάζεται για να καθορίσει την κατεύθυνση πτώσης του δέντρου: κάνετε πρώτα την κατευθυντήρια κοπή στο ΠΑΝΩ ΤΜΗΜΑ προς την πλευρά όπου θα πέσει το δέντρο. Κρατηθείτε στα δεξιά του δέντρου και κόβετε με την αλυσίδα να τραβάει; Κάνετε έπειτα την κοπή στο ΚΑΤΩ ΤΜΗΜΑ, έτσι ώστε να φτάσετε στο τέλος στου πάνω τμήματος. Το βάθος της κατευθυντήριας κοπής θα πρέπει να είναι ίσο με το 1/4 της διαμέτρου του κορμού, και με μία γωνία ανάμεσα στην πάνω και την κάτω κοπή ίση με τουλάχιστον 45°. Η γραμμή συνάντησης των δύο κοπών ονομάζεται “γραμμή της κατευθυντήριας κοπής”. Αυτή η γραμμή θα πρέπει να είναι απολύτως οριζόντια και με κάθετη γωνία (90°) σε σχέση με την κατεύθυνση της πτώσης. Η κοπή στην υλοτομία, με στόχο την πτώση του δέντρου, γίνεται σε απόσταση ίση με 3-5 εκ πάνω από το χαμηλότερο επίπεδο της γραμμής της κατευθυντήριας κοπής, και τελειώνει σε μία απόσταση ίση με το 1/10 του κορμού από αυτή. Κρατηθείτε στα αριστερά του δέντρου και κόβετε με την αλυσίδα να τραβάει, χρησιμοποιώντας το νύχι. Ελέγξτε ώστε το δέντρο να μην κινείται σε μία κατεύθυνση διαφορετική από την προβλεπόμενη για την πτώση. Μόλις αυτό σας είναι δυνατό βάλτε μία σφήνα στην κοπή. Το μη κομμένο μέρος του κορμού ονομάζεται υπομόχλιο, και είναι ο “μεντεσές”που θα οδηγήσει το δέντρο στην πτώση; στην περίπτωση όπου είναι ανεπαρκές, μη ευθύγραμμο, ή κομμένο σε μεγάλο βάθος δεν θα είναι δυνατός ο έλεγχος της πτώσης του δέντρου (πολύ επικίνδυνο!) για αυτό και οι διάφορες κοπές πρέπει να γίνεται με ακρίβεια. Στο τέλος τον κοπών, το δέντρο θα πρέπει να αρχίσει να πέφτει, αν χρειαστεί βοηθήστε την πτώση με έναν μοχλό υλοτομίας.

Αφού κοπεί το δέντρο ακολουθεί το κλάδεμα των κλαδιών του, δηλαδή η αφαίρεση τους από τον κορμό. Μην υποτιμάτε αυτήν την διαδικασία, γιατί τα περισσότερα κόντρα χτυπήματα γίνονται ακριβώς κατά την διάρκεια του κλαδέματος, για αυτό δώστε προσοχή στην θέση της μύτης της λάμας κατά την κοπή και εργάζεστε από την αριστερή πλευρά του κορμούd.

Σε αυτό το κεφάλαιο θα βρείτε χρήσιμες πληροφορίες για να τηρήσετε όλα τα προβλεπόμενα χαρακτηριστικά της μηχανής για την προστασία του περιβάλλοντος, την σωστή χρήση της μηχανής και την ανακύκλωση των λαδιών ΧΡΗΣΗ ΤΗΣ ΜΗΧΑΝΗΣ Οι διαδικασίες πλήρωσης του ρεζερβουάρ λαδιού πρέπει να γίνονται έτσι ώστε να προκαλέσουν διαρροές και μόλυνση τους περιβάλλοντος με το λαδί της αλυσίδας.

Μην πετάτε την μηχανή που δεν λειτουργεί πλέον αλλά παραδώστε την στις αρμόδιες αρχές για την ανακύκλωση των υλικών της, με βάση τις κείμενες διατάξεις. Το σύģβολο στη συσκευή ή στη συσκευασία του δείχνει ότι αυτή η συσκευή δεν ģπορεί να επεξεργαστεί ως οικιακά απόβλητα. Αντί αυτού θα παραδοθεί στο κατάλληλο σηģείο συλλογής για την ανακύκλωση του ηλεκτρικού και ηλεκτρονικού εξοπλισģού. Με την εξασφάλιση ότι αυτή τη συσκευή πετάγεται σωστά, θα βοηθήσετε να αποτρέψετε τις πιθανές αρνητικές συνέπειες για το περιβάλλον και την ανθρώπινη υγεία, τα οποία θα ģπορούσαν να προκληθούν ģε τον ακατάλληλο χειρισģό αποβλήτων αυτής της συσκευής. Για περισσότερες αναλυτικές πληροφορίες για την ανακύκλωση αυτής συσκευής, παρακαλώ ελάτε σε επαφή ģε το τοπικό γραφείο του .ηģαρχείου σας, την υπηρεσία διάθεσης οικιακών αποβλήτων σας ή το κατάστηģα όπου αγοράσατε τη συσκευή.Το μοτέρ δεν Το μοτέρ Η μηχανή Το μοτέρ Τα συστήματα ξεκινά γυρνά ξεκινά αλλά γυρνά με πέδησης δεν άσχημα και δεν κόβει τρόπο ακινητοποιού χωρίς ισχύ σωστά ανώμαλο ν σωστά την

της αλυσίδας Σιγουρευτείτε ότι το δίκτυο έχει ρεύμα Ελέγξτε ώστε το βύσμα να είναι σωστά συνδεδεμένο Ελέγξτε ώστε το καλώδιο ή η προέκταση να μην έχουν καταστραφεί Ελέγξτε ώστε το φρένο αλυσίδας να μην είναι ενεργοποιημένο Βεβαιωθείτε ότι η αλυσίδα είναι σωστά συναρμολογημένη και

Ελέγξτε της λίπανση της αλυσίδας όπως περιγράφεται στα κεφάλαια F και G Ελέγξτε ώστε η αλυσίδα να είναι λιμαρισμένη Απευθυνθείτε σε ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης Βεβαιωθείτε ότι ο διακόπτης με ασφάλεια θερμικού στοιχείου είναι ενεργοποιημένος

ΛΑ ΑΝΑΖΗΤΗΣΗΣ ΒΛΑΒΩΝ

ΝΤΑΛΛΑΚΤΙΚΆ 35cm Αλυσίδα 91PJ052

Λάμα-οδηγός 40cm Αλυσίδα 91PJ056

Λάμα-οδηγός Αριθμός εξαρτήματος:

Αριθμός εξαρτήματος:

Αριθμός εξαρτήματος:

Αριθμός εξαρτήματος: 576965201L. EC

Husqvarna AB, S-561 82, Huskvarna, SwedenΔηλώνουμε με αποκλειστικά δική μας ευθύνη ότι το προϊόν/τα προϊόνταΠροσδιορισμός..................................... Chainsaw - Αλυσοπρίονο Προσδιορισμός τύπου/ων.....................

CSE1835, CSE1935S, CSE2040, CSE2040S

Προσδιορισģός της Σειράς................... Ανατρέξτε στην πινακίδα χαρακτηριστικών προ

Έτος κατασκευής ................................ Ανατρέξτε στην πινακίδα χαρακτηριστικών προ

Συμμορφώνονται με τις ουσιώδεις απαιτήσεις και όρους των παρακάτω οδηγιών ΕΚ: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU βάσει των ακόλουθων εφαρμοζόμενων εναρμονισμένων προτύπων της ΕΕ: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Ενήμερος φορέας, ο οποίος διεξήγαγε τις δοκιμές τύπου EC σύμφωνα με το άρθρο 8, ενότητα 2c. ........................... TÜV Rheinland LGA Products GmbH Tillystraße 2D-90431 NürnbergGermanyΑρ. Πιστοποιητικού.......................................................... BM 50268379Η μέγιστη Α-σταθμισμένη στάθμη ακουστικής πίεσης

στο σταθμό εργασίας, η οποία μετρήθηκε σύμφωνα με τοπρότυπο EN60745-2-13, παρουσιάζεται στον πίνακα.Η μέγιστη σταθμισμένη τιμή κραδασμών άκρου χεριού / βραχίονα

, η οποία μετρήθηκε σύμφωνα με το EN60745-2-13 σε δείγμα των παραπάνω προϊόντων, παρουσιάζεται στον πίνακα. Η δηλωμένη συνολική τιμή κραδασμών έχει μετρηθεί σύμφωνα με μια πρότυπη μέθοδο δοκιμής και μπορεί ναχρησιμοποιηθεί για τη σύγκριση διαφορετικών εργαλείων μεταξύ τους.Η δηλωμένη συνολική τιμή κραδασμών μπορεί επίσης να χρησιμοποιηθεί για την προκαταρκτική εκτίμηση τηςέκθεσης. Προειδοποίηση: Οι παραγόμενοι κραδασμοί κατά τη διάρκεια της πραγματικής χρήσης του ηλεκτροκίνητου εργαλείου μπορεί ναδιαφέρουν από τη δηλωμένη συνολική τιμή κραδασμών, ανάλογα με τους τρόπους με τους οποίους γίνεται χρήσητου εργαλείουΟι χειριστές πρέπει να αναγνωρίζουν τα μέτρα ασφαλείας για την προστασία τους, τα οποία βασίζονται σε εκτίμησητης έκθεσης στις πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα τμήματα του κύκλου λειτουργίας,όπως οι χρόνοι στους οποίους το εργαλείο είναι σβηστό και στους οποίους λειτουργεί στο ρελαντί, πρόσθετα στονχρόνο ενεργοποίησης).Τιμές επιπέδου θορύβου L , σύμφωνα με το 2000/14/ΕΚ που παρέχεται στον πίνακα.Διαδικασία διαπίστωσης συμμόρφωσης......................... Annex VUlm 12/02/2013P. LamelliΠαγκόσμιος Διευθυντής Ε&Α - ΧειρόςΦορέας διαφύλαξης της τεχνικής τεκμηρίωσης EN 61000-3-11 ∆ήλωση συµµόρφωσης Ανάλογα με τα χαρακτηριστικά του τοπικού δικτύου παροχής ηλεκτρισμού, η χρήση αυτού του προϊόντος μπορεί ναπροκαλεί απότομες πτώσεις τάσης τη στιγμή που τίθεται σε λειτουργία. Αυτό μπορεί να επηρεάσει και άλλο ηλεκτρικόεξοπλισμό, π.χ. στιγμιαία μείωση της φωτεινότητας μιας λάμπας. Εάν η μέγιστη τιμή σύνθετης αντίστασης Zmax

σας είναι μικρότερη από την τιμή που εμφανίζεται στον πίνακα (που ισχύει για το μοντέλο σας), δεν θαπαρουσιαστούν αυτές οι επιπτώσεις. Την τιμή της σύνθετης αντίστασης του δικτύου μπορείτε να τη βρείτεεπικοινωνώντας με την εταιρεία σας παροχής ηλεκτρισμού

1835 1935S 2040 2040S Βάρος εν κενό (Kg) 4.3 4.5 4.4 4.6 Ισχύς (kW) 1.8 1.9 2.0 2.0 Χωρητικότητα ρεζερβουάρ λαδιού (εκ3) 240 240 240 240 Μέγιστος μήκος λάμας-οδηγού 35 35 40 40 Βήμα αλυσίδα (mm) 9.52 9.52 9.52 9.52 Διάμετρος αλυσίδας (mm) 1.3 1.3 1.3 1.3 Μετρηθείσα ηχητική ισχύς L

(dB(A)) 106 106 106 106 Εγγυημένη ηχητική ισχύς L

(dB(A)) 110 110 110 110 Ακουστική πίεση L

(dB(A)) 95 95 95 95 Αβεβαιότητα K

(dB(A)) 2.5 2.5 2.5 2.5 Κραδασμοί στο χέρι/στον βραχίονα a

) 7.28 7.28 8.08 8.08 Αβεβαιότητα

) 1.5 1.5 1.5 1.5 Σύνθετη αντίσταση ρεύµατος
