MANUALE UTENTE CSE2040 MCCULLOCH

Istruzioni originali Elettrosega

IMPORTANTE INFORMAZIONE Leggere prima dell’uso e conservare per futuro riferimento

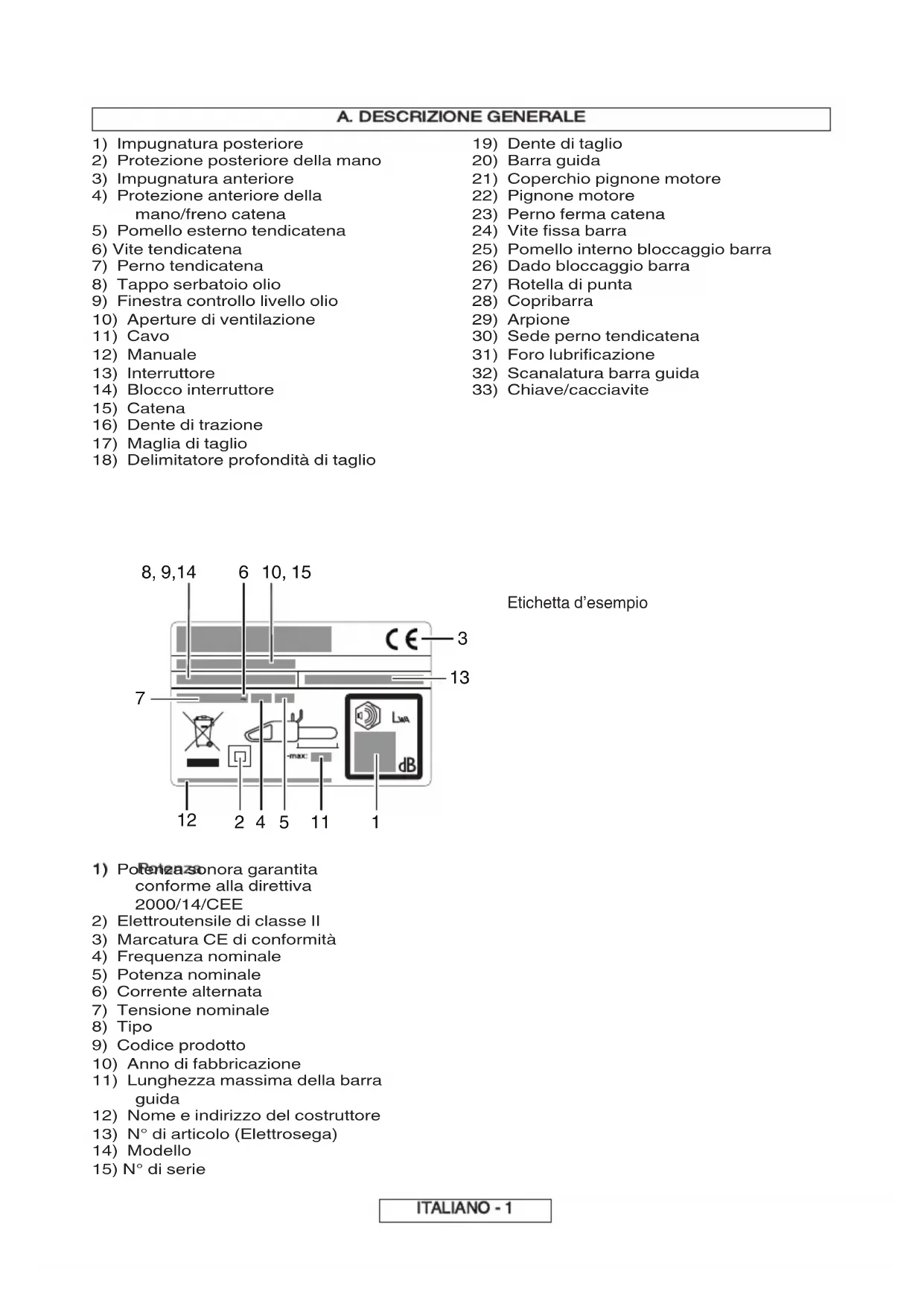

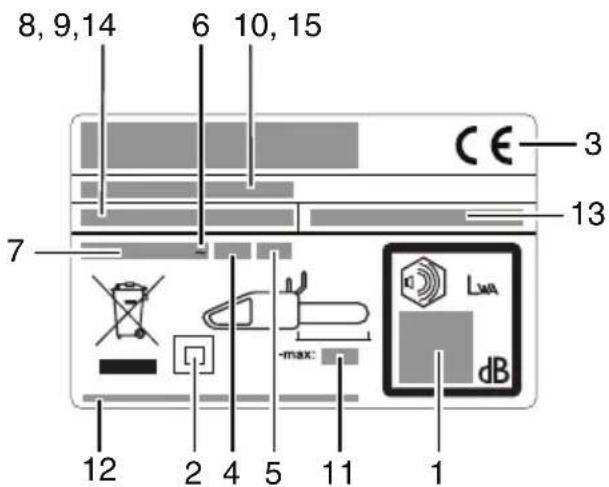

A. DESCRIZIONE GENERALE

conforme alla direttiva 2000/14/CEE

2) Elettroutensile di classe II

3) Marcatura CE di conformità

10) Anno di fabbricazione

11) Lunghezza massima della barra

12) Nome e indirizzo del costruttore

13) N° di articolo (Elettrosega)

2) Protezione posteriore della mano

3) Impugnatura anteriore

4) Protezione anteriore della

9) Finestra controllo livello olio

10) Aperture di ventilazione

14) Blocco interruttore

16) Dente di trazione

17) Maglia di taglio

18) Delimitatore profondità di taglio

21) Coperchio pignone motore

25) Pomello interno bloccaggio barra

26) Dado bloccaggio barra

31) Foro lubrificazione

32) Scanalatura barra guida

33) Chiave/cacciaviteAvvertenze di sicurezza generiche relative all’uso degli

apparecchi elettrici AVVERTENZA Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle presenti avvertenze e istruzioni può comportare il rischio di folgorazioni, incendi e/o infortuni gravi. Conservare tutte le avvertenze e le istruzioni per eventuali consultazioni successive. Il termine “apparecchio elettrico” riportato nelle presenti avvertenze si riferisce ad un apparecchio elettrico azionato mediante cavo (cablato) o batteria (senza fili).

1) Sicurezza nell’area di lavoro

a) Tenere l’area di lavoro pulita e ben illuminata. Gli spazi disordinati o bui danno spesso luogo a incidenti. b) Non azionare apparecchi elettrici in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli apparecchi elettrici generano scintille che possono infiammare polveri o esalazioni. c) Durante l’utilizzo dell’apparecchio elettrico occorre tenere lontani i presenti, soprattutto i bambini. Eventuali distrazioni potrebbero fare perdere il controllo dell’apparecchio.

2) Sicurezza elettrica

a) Le spine degli apparecchi elettrici devono corrispondere alle prese di alimentazione utilizzate. Non apportare alcuna modifica alle spine. Non usare mai spine adattatrici con apparecchi elettrici collegati alla messa a terra. L’uso di spine non modificate e di prese idonee all’apparecchio elettrico riduce il rischio di folgorazione. b) Evitare il contatto del corpo con superfici collegate a terra, ad esempio tubi, radiatori, cucine economiche e frigoriferi. In caso di contatto, il corpo può essere collegato alla linea di massa aumentando il rischio di folgorazione. c) Non esporre gli apparecchi elettrici a pioggia o umidità. L’infiltrazione di acqua in un apparecchio elettrico aumenta il rischio di folgorazione. d) Non utilizzare impropriamente il cavo. Non usare mai il cavo per trasportare, tirare o scollegare l’apparecchio elettrico. Tenere il cavo lontano da calore, olio, spigoli vivi o parti mobili. I cavi danneggiati o aggrovigliati aumentano il rischio di folgorazione. e) Se si impiega l’apparecchio elettrico all’aperto, utilizzare una prolunga omologata per ambienti esterni. L’uso di un cavo omologato per ambienti esterni riduce il rischio di folgorazione. f) Se non è possibile evitare l’utilizzo di un apparecchio elettrico in zone umide, usare un’alimentazione protetta mediante dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di folgorazione.

3) Sicurezza personale

a) Restare vigili, porre attenzione a quanto si sta facendo e usare il buon senso quando si aziona un apparecchio elettrico. Non utilizzare apparecchi elettrici quando si è stanchi o sotto l’effetto di droghe, alcol o farmaci. Un momento di disattenzione durante l’azionamento degli apparecchi elettrici può provocare infortuni gravi.

ITALIANO - 2 Attenzione Leggere attentamente il manuale Stivali di sicurezza Casco, paraorecchi e occhiali di protezione o visiera Guanti antitaglio Pantaloni lunghi e antitaglio Freno disattivato,attivato Se il cavo appare danneggiato o reciso, rimuovere immediatamente la spina dall’alimentazione di rete Tenere lontani i presenti Direzione del dente di taglio Usare sempre con due mani Pericolo di contraccolpo di reazione Non esporre a pioggia o umidità Olio catena Non fare

Spegnere la macchina Scollegare la spina prima di eseguire qualsiasi operazione di regolazione o pulizia Rischio di scosse elettriche

10 mb) Usare dispositivi per la protezione personale. Indossare sempre una protezione per gli occhi. L’uso di dispositivi di protezione adeguati, quali maschere antipolvere, scarpe antinfortunistiche e antiscivolo, caschi o protezioni per le orecchie, riduce il rischio di infortuni. c) Evitare l’accensione involontaria dell’apparecchio. Accertarsi che l’interruttore sia in posizione OFF prima di collegare l’apparecchio alla fonte di alimentazione e/o alla batteria o di sollevarlo e trasportarlo. Trasportare apparecchi elettrici con il dito sull’interruttore o collegarli all’alimentazione con l’interruttore acceso può essere causa di incidenti. d) Rimuovere eventuali chiavi di regolazione o avvitatori prima di accendere l’apparecchio elettrico. Eventuali chiavi o avvitatori lasciati attaccati alle parti rotanti di un apparecchio elettrico possono provocare infortuni. e) Non sbilanciarsi. Adottare sempre una postura che permette di mantenere stabilità ed equilibrio.

questo modo è possibile controllare meglio l’apparecchio elettrico in caso di imprevisti. f) Indossare un abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi potrebbero restare impigliati nelle parti mobili. g) Se sono presenti dispositivi per il collegamento di impianti di estrazione e raccolta polveri, accertarsi che siano stati collegati correttamente e che vengano utilizzati idoneamente. L’uso di dispositivi di captazione delle polverii può ridurre i pericoli ad esse correlati.

4) Uso e manutenzione degli apparecchi elettrici

a) Non forzare l’apparecchio elettrico. Usare l’apparecchio elettrico più adatto al lavoro da svolgere. L’uso dell’apparecchio elettrico giusto consente di ottenere risultati migliori e di lavorare in sicurezza alla rapidità progettualmente prevista. b) Non usare l’apparecchio elettrico se non può essere acceso o spento mediante l’interruttore. Qualunque apparecchio elettrico non controllabile mediante l’interruttore è pericoloso e deve essere riparato. c) Scollegare la spina dalla sorgente di alimentazione e/o la batteria dall’apparecchio elettrico prima di effettuare qualunque regolazione, cambiare gli accessori o riporre l’apparecchio stesso. Queste misure di sicurezza preventive riducono il rischio di azionamenti accidentali dell’apparecchio elettrico. d) Conservare gli apparecchi elettrici fuori dalla portata dei bambini e non consentirne l’impiego a persone inesperte o che non conoscono le relative istruzioni d’uso. Gli apparecchi elettrici possono essere pericolosi se utilizzati da persone inesperte. e) Sottoporre gli apparecchi elettrici a manutenzione. Accertarsi che non siano presenti errori di allineamento o inceppamenti delle parti mobili, rottura di componenti o altre condizioni che possono pregiudicare il corretto funzionamento dell’apparecchio elettrico. Se danneggiato, l’apparecchio elettrico deve essere riparato prima di procedere all’uso. Molti incidenti sono dovuti ad una cattiva manutenzione degli apparecchi elettrici. f) Tenere gli utensili di taglio affilati e puliti. Gli apparecchi con taglienti ben affilati e sottoposti a una manutenzione adeguata tendono a incepparsi con minor frequenza e sono più facili da controllare. g) Usare l’apparecchio elettrico, gli accessori, gli utensili ecc. secondo quanto indicato nelle presenti istruzioni, tenendo conto delle condizioni operative e del tipo di lavoro da svolgere. L’utilizzo dell’apparecchio elettrico per operazioni diverse da quelle progettualmente previste può determinare situazioni pericolose.

a) Gli apparecchi elettrici devono essere riparati da personale qualificato che utilizzi esclusivamente parti di ricambio identiche. In questo modo è possibile mantenere il livello di sicurezza ottimale degli apparecchi elettrici. Avvertenze di sicurezza per l’elettrosega:

Tenere tutte le parti del corpo lontane dall’elettrosega quando è in funzione. Prima di avviare l’elettrosega, assicurarsi che la catena non sia a contatto con alcun oggetto. Un momento di disattenzione durante l’azionamento di elettroseghe può far sì che abiti o parti del corpo rimangano impigliati nella catena.

Afferrare l’elettrosega sempre con la mano destra dall’impugnatura posteriore e con la mano sinistra dall’impugnatura anteriore. Si sconsiglia di impugnare l’elettrosega con una configurazione diversa poiché aumenta il rischio di infortuni.

Impugnare l’apparecchio elettrico solo dalle superfici antiscivolo isolate per evitare che la catena entri in contatto con fili elettrici nascosti o con il suo stesso cavo. Se le catene entrano in contatto con un filo in tensione, le parti metalliche esposte dell’apparecchio elettrico entrano in tensione e potrebbero comportare il rischio di folgorazioni per l’operatore.

Indossare occhiali protettivi e protezioni per l’udito. Si raccomanda l’utilizzo di attrezzature protettive supplementari per testa, mani, gambe e piedi. Indossare adeguati indumenti protettivi riduce il rischio di infortuni causati da detriti volanti o contatto accidentale con la catena.

Non utilizzare l’elettrosega su un albero. L’utilizzo dell’elettrosega sopra un albero può causare infortuni.

Adottare sempre una postura che permetta di mantenere stabilità e utilizzare l’elettrosega solo su superfici piane, fisse e sicure. Superfici scivolose o instabili, come ad esempio scale, possono causare la perdita di equilibrio o di controllo dell’elettrosega.

Quando si taglia un ramo in tensione, fare attenzione a non farsi cogliere di sorpresa dal rimbalzo. Quando viene rilasciata la tensione delle fibre del legno, il ramo può colpire l’operatore e/o far perdere il controllo dell’elettrosega.

Prestare la massima attenzione quando si tagliano cespugli e arbusti. Il materiale sottile può bloccare la catena e rimbalzare contro l’operatore oppure fargli perdere l’equilibrio.

Trasportare l’elettrosega dall’impugnatura anteriore, a motore spento e lontana dal corpo. Al momento di trasportare o riporre l’elettrosega, montare sempre il copribarra. La corretta manipolazione dell’elettrosega riduce il rischio di contatto accidentale con la catena in movimento.

Seguire le istruzioni per lubrificare lo strumento, tendere la catena e sostituire gli accessori. Una catena tesa o lubrificata in maniera errata può rompersi o aumentare il rischio di contraccolpi.

Mantenere le impugnature asciutte, pulite e libere da sostanze oleose e untuose. Impugnature unte e oleose sono scivolose e possono causare la perdita di controllo dell’elettrosega.

Tagliare solo legno. Non utilizzare l’elettrosega per scopi diversi da quelli progettualmente previsti. Ad esempio, l’elettrosega non deve essere impiegata per tagliare plastica, muri o materiali da costruzione non in legno. L’utilizzo dell’elettrosega per operazioni diverse da quelle progettualmente previste potrebbe determinare situazioni pericolose. ITALIANO - 3Cause e prevenzione di contraccolpi per l’operatore: Il contraccolpo può verificarsi quando la punta della barra guida tocca un oggetto (Figura B3) oppure quando il legno blocca e schiaccia la catena durante il taglio. Il contatto della punta in alcuni casi può provocare una brusca reazione contraria, che porta la barra verso l’alto e poi indietro verso l’operatore. Lo schiacciamento della catena lungo la sommità della barra guida può spingere indietro la barra stessa in maniera veloce verso l’operatore. Entrambe queste reazioni possono causare la perdita di controllo dell’elettrosega, con conseguenti infortuni gravi. Si consiglia di non fare affidamento esclusivamente sui dispositivi di sicurezza integrati nell’elettrosega. L’operatore che utilizza un’elettrosega deve adottare diverse misure di sicurezza affinché i lavori di taglio che esegue prevengano il rischio di incidenti o infortuni. Il fenomeno del contraccolpo è il risultato di un uso improprio e/o di procedure o condizioni di funzionamento scorrette, che possono evitarsi adottando precauzioni adeguate, come descritto di seguito:

Mantenere una presa decisa, con le dita ed entrambe le mani ben salde attorno alle impugnature dell’elettrosega. Posizionare corpo e braccio in modo tale da resistere a forze di contraccolpo. Le forze di contraccolpo possono essere controllate dall’operatore, purché vengano adottate adeguate misure di precauzione. Non allentare la presa sull’elettrosega.

Non sbilanciarsi né tagliare a un’altezza superiore alle spalle. In questo modo si previene il contatto involontario della punta e si ottiene un migliore controllo dell’elettrosega in caso di imprevisti.

Utilizzare solo barre e catene di ricambio come indicato dal fabbricante. Una sostituzione errata di barre e catene può causare la rottura della catena e/o fenomeni di contraccolpo.

Attenersi alle istruzioni specificate dal fabbricante per l’affilatura e la manutenzione della catena dell’elettrosega. La riduzione dell’altezza del delimitatore della profondità di taglio può aumentare il rischio di contraccolpi. Ulteriori raccomandazioni di sicurezza

Manuale d’uso. Chiunque utilizzi questa macchina deve leggere con molta attenzione il manuale d’uso in tutte le sue parti. Il manuale d’uso deve essere fornito assieme alla macchina in caso di vendita o prestito della stessa a un’altra persona.

Misure precauzionali prima dell’utilizzo della macchina. Non permettere mai l’uso di questa macchina a persone che non conoscano completamente le istruzioni del manuale. Le persone inesperte devono seguire un periodo formativo nel quale operano solo su un apposito cavalletto.

Verifiche di controllo. Eseguire un’accurata verifica della macchina prima di ogni utilizzo, soprattutto se è stata soggetta a forti urti o se mostra segni di malfunzionamento. Eseguire tutte le operazioni descritte nel capitolo “Manutenzione e conservazione: cosa fare prima di ogni utilizzo”.

Riparazioni e manutenzione. Tutte le parti della macchina che possono essere sostituite personalmente sono spiegate chiaramente nel capitolo relativo alle istruzioni di “Montaggio e smontaggio”. Ove necessario, tutte le altre parti della macchina devono essere sostituite solo da un centro servizi autorizzato.

Abbigliamento protettivo (Figura 1). Quando l’utente utilizza questa macchina deve indossare i seguenti indumenti di protezione personale omologati: indumenti di protezione aderenti, stivali di sicurezza con suole antisdrucciolevoli, puntali e protezione antiurto, guanti antitaglio e antivibrazione, occhiali protettivi o visiera di sicurezza, cuffie antirumore ed elmetto (in caso di pericolo di caduta di oggetti). Disponibili presso un fornitore di indumenti da lavoro.

Precauzioni per la salute: vibrazioni e livelli di rumorosità. Fare attenzione alle restrizioni del livello sonoro nelle immediate vicinanze. L’utilizzo prolungato della macchina espone l’utente a vibrazioni che possono generare disturbi quali la cosiddetta “sindrome del dito bianco da vibrazione” (VWF) (Fenomeno di Raynaud), la sindrome del tunnel carpale e simili.

Precauzioni per la salute: agenti chimici. Utilizzare olio approvato dal fabbricante.

Precauzioni per la salute: calore. Durante l’utilizzo, il rocchetto e la catena raggiungono temperature molto elevate: fare attenzione a non toccare queste parti quando sono calde.

ATTENZIONE! Questa macchina produce un campo elettromagnetico durante il funzionamento. Questo campo può, in alcune circostanze, interferire con i dispositivi medici attivi o passivi impiantati. Per ridurre il rischio di infortuni gravi o fatali, raccomandiamo ai portatori di dispositivi medici di consultare il medico e il produttore del dispositivo prima di utilizzare questa macchina. Precauzioni per il trasporto e la conservazione (Figura 2) Ogni volta che si cambia area di lavoro, scollegare la macchina dall’alimentazione e attivare la leva del freno catena. Prima di trasportare o riporre la macchina, inserire ogni volta il copribarra. Trasportare la macchina sempre a mano, con la barra rivolta all’indietro; quando si trasporta la macchina su un veicolo, assicurarsi sempre di fissarla al fine di prevenire danni. Reazione del contraccolpo (Figura 3) La reazione del contraccolpo consiste in una brusca azione contraria e verso l’alto della barra in direzione dell’utente. Questo fenomeno si verifica di solito quando l’estremità della punta della barra (chiamata “settore a rischio contraccolpo”) (vedere il contrassegno rosso sulla barra guida) entra in contatto con un oggetto, oppure quando la catena rimane incastrata nel legno. Il contraccolpo può far perdere all’utente il controllo della macchina, provocando incidenti pericolosi e persino mortali. La leva del freno catena e gli altri dispositivi di sicurezza integrati nella macchina non sono sufficienti a proteggere l’utente da infortuni: l’utente deve conoscere bene le condizioni che possono provocare la reazione e prevenirle prestando estrema attenzione in base alla propria esperienza, nonché essere prudente e manipolare correttamente la macchina (ad esempio, non tagliare mai diversi rami tutti in una volta perché ciò può causare l’impatto accidentale sul “settore a rischio contraccolpo”). Sicurezza nell’area di lavoro

1. Non permettere mai l’uso del prodotto a bambini o

persone che non abbiano familiarità con le presenti istruzioni. Le normative locali possono limitare l’età dell’operatore.

2. Utilizzare il prodotto solo secondo le modalità e per le

funzioni descritte in queste istruzioni.

3. Controllare attentamente l’intera area di lavoro per

verificare che non vi siano fonti di pericolo (quali, ad esempio, strade, sentieri, cavi elettrici, alberi pericolosi, ecc.).

4. Tenere tutti i passanti e gli animali a una debita

distanza dall’area di lavoro (ove necessario, separare l’area con una recinzione e utilizzare segnali di avvertenza) di almeno due volte e mezzo l’altezza del tronco, e in ogni caso non meno di 10 metri.

5. L’operatore o utente è responsabile in caso di

incidenti o pericoli occorsi ad altre persone o alle loro cose. ITALIANO - 4Sicurezza elettrica

1. Si raccomanda l’uso di un dispositivo di corrente

residua (RCD), con una corrente di scatto non superire a 30 mA. Anche con un RCD installato, non è garantita una totale sicurezza e si devono sempre adottare le norme precauzionali di sicurezza. Controllare il dispositivo RCD a ogni utilizzo.

2. Prima dell’uso, verificare che il cavo non sia

danneggiato e sostituirlo qualora presenti segni di danneggiamento o usura.

3. Non utilizzare il prodotto se i cavi elettrici sono

danneggiati o consumati.

4. Se il cavo è reciso o l’isolante danneggiato,

scollegare immediatamente dall’alimentazione. Non toccare il cavo elettrico fino a quando l’alimentazione non sia stata scollegata. Non riparare un cavo reciso o danneggiato. Portare il prodotto presso un centro servizi autorizzato, che provvederà alla sostituzione del cavo.

5. Svolgere sempre e completamente il cavo di prolunga.

Se restano avvolti o attorcigliati, i cavi possono surriscaldarsi e ridurre l’efficienza del tosaerba.

6. Controllare sempre che il cavo/prolunga sia tenuto

dietro l’utente, assicurandosi che non rappresenti una fonte di pericolo per l’utente o altre persone, e verificare che non possa essere danneggiato (da calore, oggetti appuntiti, spigoli vivi, olio, ecc.).

7. Posizionare il cavo in modo tale che durante

l’operazione di taglio non rimanga impigliato in rami e simili.

8. Prima di scollegare qualsiasi spina, connettore o

prolunga, spegnere sempre l’alimentazione.

9. Spegnere l’alimentazione, scollegare la spina e

verificare che il cavo elettrico non sia danneggiato o usurato prima di avvolgerlo e riporlo. Non riparare un cavo danneggiato. Portare il prodotto presso un centro servizi autorizzato, che provvederà alla sostituzione del cavo. 10.Rimuovere la spina dall’alimentazione di rete prima di lasciare il prodotto incustodito per un certo periodo di tempo. 11.Avvolgere sempre il cavo con attenzione, evitando di attorcigliarlo. 12.Usare solo su una tensione di rete CA, come mostrato sulla targhetta nominale del prodotto. 13.L’elettrosega è a doppio isolamento, in conformità alle norme EN60745-1 ed EN60745-2-13. In nessuna circostanza devono collegarsi dispositivi di messa a terra a qualsiasi parte del prodotto. Cavi

1. I cavi di alimentazione e le prolunghe sono disponibili

presso il proprio centro servizi autorizzato locale.

2. Utilizzare solo prolunghe omologate.

3. Impiegare solo prolunghe e fili elettrici progettati

specificamente per ambienti esterni.

4. Se necessari all’uso del prodotto, i cavi di

prolunga utilizzati devono essere conformi alle seguenti dimensioni: Modelli CSE1835, CSE1935S: - 5,0 mm

: lunghezza max 40 m - 5,0 mm

: lunghezza max 60 m - 8,0 mm

: lunghezza max 50 m - 8,0 mm

: lunghezza max 90 m

C. DESCRIZIONE DEGLI EQUIPAGGIAMENTI DI SICUREZZA

BLOCCO DELL’INTERRUTTORE

Sulla vostra macchina è installato un dispositivo (fig.1) che, se non azionato, impedisce la pressione dell’interruttore, al fine di prevenirne l’azionamento accidentale.

FRENO CATENA AL RILASCIO DELL’INTERRUTTORE

La vostra macchina è dotata di un dispositivo che blocca istantaneamente la catena al rilascio dell’interruttore; nel caso non funzionasse, non usate la macchina ma portatela da un Centro Assistenza Autorizzato.

FRENO CATENA / PROTEZIONE ANTERIORE DELLA

MANO a protezione anteriore della mano (fig.2) serve ad evitare che (posto che la macchina sia impugnata correttamente) la vostra mano sinistra entri in contatto con la catena. La protezione anteriore della mano ha inoltre la funzione di azionare il freno catena, dispositivo studiato per bloccare la catena in pochi millisecondi in caso di contraccolpo di reazione. Il freno catena è disinserito quando la protezione anteriore della mano è tirata indietro e bloccata (la catena può muoversi). Il freno catena è inserito quando la protezione anteriore della mano è spinta in avanti (la catena è bloccata).Il freno della catena entra in funzione se viene spinto in avanti con il polso sinistro oppure se il polso entra a contatto con il paramano anteriore a causa di un contraccolpo. Quando l’apparecchio viene utilizzato con la barra in posizione orizzontale, ad esempio per abbattere un albero, il freno della catena offre meno protezione (fig.3)

NOTA: Quando il freno catena è inserito un interruttore di sicurezza toglie corrente al motore. Se si rilascia il freno della catena con l’interruttore premuto, l’apparecchio entra in funzione.

Questo apparecchio è dotato di un fermacatena (fig.4) posto sotto la ruota dentata Questo meccanismo serve a bloccare il movimento indietro della catena in caso di rottura o fuoriuscita della stessa dalla scanalatura della barra. Queste situazioni possono essere evitate verificando sempre la corretta tensione della catena (v. sezione “D. Montaggio/smontaggio”).

PROTEZIONE POSTERIORE MANO DESTRA

Serve a proteggere (fig.5) la mano in caso di salto o rottura della catena.

ITALIANO - 5D. MONTAGGIO / SMONTAGGIO

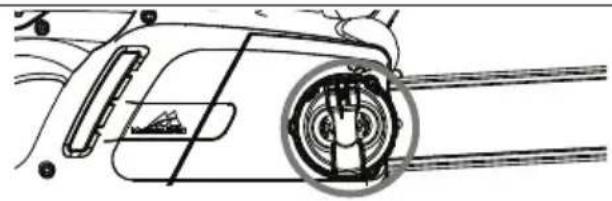

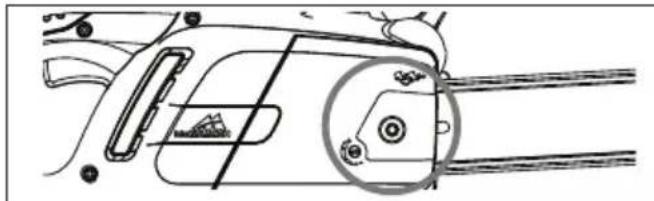

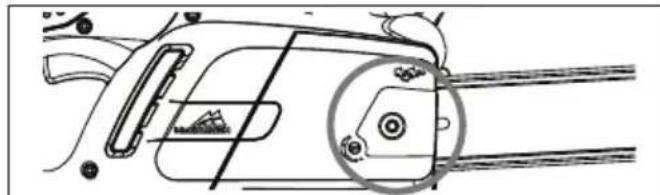

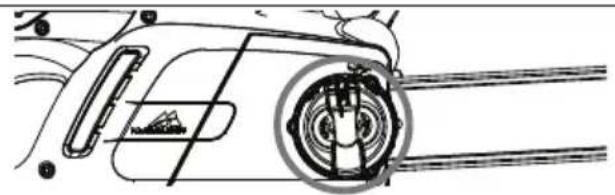

MONTAGGIO BARRA E CATENA

A secondo del modello della vostra macchina la procedura di montaggio cambia, di conseguenza fate riferimento alle figure e al tipo sull’etichetta prodotto, fate molta attenzione ad eseguire un montaggio corretto.

1. Controllate che il freno catena non sia inserito, nel caso disinseritelo.

3. Posizionare la catena sulla barra, partendo dalla parte superiore e facendola passare nella scanalatura della barra

guida. Attenzione! Assicurarsi che l’estremità affilata dei denti di taglio sia rivolta in avanti sulla parte superiore della barra. Indossare guanti. Rimettere il coperchio del pignone motore, assicurandosi che le maglie motrici della catena siano ben incastrate nel pignone e nella scanalatura della barra guida. 7. Tendere la catena fino ad ottenere la tensione corretta. Sollevare la catena dalla barra e controllare che la distanza tra le due sia di circa 2-3mm. Tendere eccessivamente la catena può sovraccaricare il motore e danneggiarlo, non tenderla a sufficienza può provocarne lo sganciamento, invece una catena correttamente tesa significa migliori caratteristiche di taglio e una maggiore durata della stessa. Controllate spesso la tensione della catena perché la sua lunghezza tende ad aumentare con l’uso (specialmente se nuova, al primo montaggio ricontrollatene la tensione dopo 5 minuti di lavoro); in ogni caso non tendete la catena subito dopo l’utilizzo ma attendete che si raffreddi. Nel caso dobbiate regolare la tensione della catena allentate sempre i dadi/pomello fissa barra prima di agire sulla vite/pomello tendicatena; tendetela correttamente e serrate nuovamente i dadi/pomello fissa barra. ITALIANO - 6 2a. Svitare il dado del porta-barra e rimuovere il coperchio del pignone motore. 2b. Svitare la manopola del porta-barra e rimuovere il coperchio del pignone motore. 4a. Assicurarsi che il perno di supporto del tendicatena si trovi il più possibile indietro verso il pignone motore. Montare la barra sulla vite del porta-barra e sul perno di supporto del tendicatena, e posizionarla sul pignone motore. 4b. Ruotare quanto più possibile la rotella di metallo in senso antiorario. Montare la barra sulla vite del porta- barra e posizionarla sul pignone motore. 5a. Avvitare manualmente il dado di bloccaggio della barra, senza serrarlo a fondo. 5b. Avvitare il pomello interno di bloccaggio della barra, senza serrarlo a fondo. 6a. Per tendere la catena, girare la vite del tendicatena in senso orario usando la chiave/il cacciavite forniti. Per allentare la catena,avvitare in senso antiorario (al momento di eseguire questa operazione, tenere la punta della barra rivolta verso l’alto) 6b. Per tendere la catena, avvitare il pomello esterno del tendicatena insenso orario. Per allentare la catena, avvitare in senso antiorario (al momento di eseguire questa operazione, tenere la punta della barra rivolta verso l’alto). 8a. Serrare il dado di bloccaggio della barra usando la chiave/il cacciavite forniti. 8b. Serrare a fondo la barra.

E. AVVIAMENTO E ARRESTO

Avviamento: afferrare saldamente entrambe le impugnature e rilasciare la leva del freno della catena. Tenere la mano sull’impugnatura anteriore e tenere premuto il gruppo interruttore, quindi premere l’interruttore (a questo punto è possibile rilasciare il gruppo interruttore). Arresto: La macchina si ferma quando rilasciate l’interruttore. Nel caso la macchina non si fermasse, inserite il freno catena, disinserite il cavo dalla rete e portatela in un Centro Assistenza Autorizzato.

F. LUBRIFICAZIONE BARRA E CATENA

ATTENZIONE! Una lubrificazione insufficiente dell’attrezzatura di taglio provoca la rottura della catena con gravi rischi di lesioni personali anche mortali. La lubrificazione di barra e catena è assicurata da una pompa automatica. Quindi verificate come indicato in “Manutenzione“ che l’olio catena sia erogato in quantità sufficiente. Scelta dell'olio catena Usate esclusivamente olio nuovo (di tipo speciale per catene) con buona viscosità: deve presentare una buona aderenza e garantire buone proprietà di scorrimento, sia d’estate che d’inverno. Dove non fosse disponibile olio per catene utilizzate olio per trasmissioni EP 90. Non utilizzate mai oli esausti poiché nocivi per voi, la macchina e l’ambiente. Accertatevi che l’olio sia adatto alla temperatura ambiente del luogo di utilizzo: con temperature inferiori a 0°C alcuni oli diventano più densi, sovraccaricando la pompa e danneggiandola. Per la scelta dell’olio più indicato contattate il vostro Centro Assistenza Autorizzato. Rifornimento dell’olio Svitate il tappo serbatoio olio, riempite il serbatoio evitando di far fuoriuscire l’olio (se ciò avvenisse, pulite bene la macchina) e serrate bene il tappo.H. TECNICHE DI TAGLIO Durante l’uso, evitate: (fig.1) - Di tagliare in situazioni in cui il tronco potrebbe spez- zarsi durante il taglio (legna in tensione, alberi secchi, etc.): una rottura improvvisa può essere molto pericolosa. - Che la barra o la catena si incastrino nel taglio: se dovesse succedere, scollegate la macchina dalla rete e cercate di sollevare il tronco facendo leva con uno strumento adatto; non tentate di liberare la macchina scuotendo o tirando perché potreste rischiare di danneggiarla o di farvi male. - Situazioni che potrebbero favorire l’insorgere del contraccolpo di reazione. - usare l’apparecchio sollevandolo oltre l’altezza della spalla - tagliare legni contenenti corpi estranei, p.e. chiodi Durante l’uso: (fig.1) - Se tagliate su terreno in pendenza lavorate a monte del tronco, in modo tale che non vi possa colpire nel caso dovesse rotolare. - In caso di abbattimento terminate sempre il vostro lavoro: un albero parzialmente abbattuto potrebbe rompersi. - Al termine di ogni taglio avvertirete un notevole cambiamento nella forza necessaria per reggere la macchina, fate molta attenzione per non perderne il controllo. Nel testo seguente ci riferiremo a questi due tipi di taglio: Il taglio con catena a tirare (dall’alto verso il basso) (fig.2) , che presenta il rischio di un improvviso spostamento della macchina verso il tronco con conseguente perdita di controllo, se possibile utilizzate l’arpione durante il taglio. Il taglio con catena a spingere(dal basso verso l’alto) (fig.3) : presenta invece il rischio di un improvviso spostamento della macchina verso l’operatore, con il rischio di colpirlo, o di impatto del settore di rischio con il tronco con conseguente contraccolpo di reazione; prestate molta attenzione durante il taglio. Il modo più sicuro di utilizzare la macchina è con la legna bloccata sul cavalletto, tagliando dall’alto verso il basso e lavorando al di fuori del supporto. (fig.4) Uso dell’arpione Quando possibile utilizzate l’arpione per un taglio più sicuro: piantatelo nella corteccia o nella parte superficiale del tronco, in modo da conservare più facilmente il controllo della macchina. Di seguito sono riportate le procedure tipiche da adottarsi in determinate situazione, di volta in volta sarà però il caso di valutare se si adattino o meno al vostro caso e come eseguire il taglio con il minor rischio possibile.

G. MANUTENZIONE E CONSERVAZIONE

Prima di eseguire qualsiasi operazione di manutenzione o pulizia, rimuovere la spina dall’alimentazione. ATTENZIONE! In caso di lavoro in ambienti particolarmente sporchi o polverosi, le operazioni descritte vanno eseguite con frequenza maggiore di quella indicata. Prima di ogni utilizzo Controllate che la pompa olio catena funzioni correttamente: puntate la barra verso una superficie chiara, ad una ventina di centimetri di distanza; dopo un minuto di funzionamento della macchina la superficie dovrà presentare evidenti tracce d’olio (fig.1) . Controllate che per inserire o disinserire il freno catena non sia necessaria una forza eccessiva, insufficiente e che non sia bloccato. Poi controllatene il funzionamento come indicato: disinserite il freno catena, impugnate correttamente la macchina e azionatela, inserite il freno catena spingendo la protezione anteriore della mano con il polso/braccio sinistro, senza mai lasciare le impugnature (fig.2) . Se il freno catena funziona, la catena si deve bloccare immediatamente. Controllate che la catena sia affilata (vedere sotto), in buono stato e tesa correttamente, nel caso fosse usurata irregolarmente o avesse il dente di taglio di soli 3mm, sostituitela (fig.3)

Pulite le fessure di ventilazione frequentemente, per evitare che il motore si surriscaldi. (fig 4)

Controllate il funzionamento dell’interruttore e blocco interruttore (da effettuare con il freno catena disinserito): azionate l’interruttore e il blocco interruttore e controllate che ritornino in posizione di riposo non appena vengono rilasciati; verificate che, senza azionare il blocco interruttore, sia impossibile azionare l’interruttore. Controllate che il perno ferma catena e la protezione mano destra siano integri e senza difetti apparenti, quali lesioni nel materiale. Ogni 2-3 ore di utilizzo Controllate la barra, se necessario pulitene accuratamente i fori di lubrificazione (fig.5) e la scanalatura di guida (fig.6), nel caso quest’ultima fosse usurata o presentasse solchi eccessivi sostituitela. Pulire periodicamente il pignone motore e controllare che non sia stato soggetto a usura eccessiva. (fig.7) . Ingrassate la rotella di punta della barra con grasso per cuscinetti attraverso il foro indicato (fig.8)

Affilatura catena (Quando Necessario) ISe la catena non taglia senza dover premere la barra contro il legno e produce segatura molto fine, è segno che non è affilata bene. Se il taglio non produce segatura, la catena ha perso completamente il filo e nel tagliare polverizza il legno. Una catena ben affilata avanza da sola nel legno e produce trucioli grossi e lunghi. La parte tagliente della catena è costituita dalla maglia di taglio (fig.9) , con un dente di taglio (fig.10) e un delimitatore di taglio (fig.11) . Il dislivello tra questi determina la profondità di taglio; per ottenere una buona affilatura servono un guida lima e una lima tonda di diametro 4mm, seguite le seguenti indicazioni: con la catena montata e correttamente tesa inserite il freno catena, posizionate il guida lima come in figura, perpendicolarmente alla barra (fig.12) , e operate sul dente di taglio con le angolazioni indicate in figura (fig.13) , affilando sempre dall’interno verso l’esterno e allentando la pressione in fase di ritorno (è molto importante rispettare le indicazioni: angoli di affilatura eccessivi, insufficienti o un diametro della lima sbagliato aumentano la tendenza al contraccolpo di reazione). Per ottenere angoli laterali più precisi si consiglia di posizionare la lima in modo che superi verticalmente il tagliente superiore di circa 0,5 mm. Affilate prima tutti i denti di un lato, poi girate la macchina e ripetete l’operazione. Accertatevi che dopo l’affilatura i denti siano tutti di uguale lunghezza e che l’altezza dei delimitatori di profondità sia 0,6mm al di sotto del tagliente superiore: controllate l’altezza usando la dima e limate (con una lima piana) la parte sporgente, arrotondate poi la parte anteriore del delimitatore di profondità (fig.14) , facendo attenzione a NON limare anche il dente di protezione anticontraccolpo (fig.15)

Ogni 30 ore di utilizzo Portate la macchina da un Centro Assistenza Autorizzato per una revisione generale e un controllo dei dispositivi frenanti. Conservazione Conservare il prodotto in un luogo fresco e asciutto, e fuori dalla portata dei bambini. Non conservare in ambienti esterni. ITALIANO - 7Tronco per terra (Rischio di toccare il suolo con la catena alla fine del taglio). (fig.5) Tagliate dall’alto verso il basso attraverso tutto il tronco. Procedete con cautela alla fine del taglio per evitare che la catena incontri il terreno. Se vi è possibile terminate a 2/3 dello spessore del tronco, ruotate il tronco e tagliate la parte rimanente dall’alto verso il basso, per limitare il rischio di contatto con il terreno Tronco appoggiato da una parte sola (Rischio di rottura del tronco durante il taglio) (fig.6) Cominciate il taglio dal di sotto fino a circa 1/3 del diametro, terminate poi da sopra, andando a incontrare il taglio già eseguito Tronco appoggiato alle due estremità (Rischio di schiacciamento della catena.) (fig.7) Cominciate il taglio dal di sopra per circa 1/3 del diametro, terminate da sotto andando a incontrare il taglio già eseguito Tronco su una superficie in pendenza. Rimanere sempre sul lato in salita del tronco. Quando il tronco viene tagliato, al fine di mantenere un controllo completo, rilasciare la pressione prima della fine del taglio senza mollare la presa dalle impugnature dell’elettrosega. Non lasciare che la catena entri in contatto con il suolo. Abbattimento ATTENZIONE! Non tentate di abbattere se non avete l’esperienza necessaria, e in ogni caso non abbattete mai tronchi con un diametro maggiore della lunghezza della barra! Questa operazione è riservata ad utilizzatori esperti e con attrezzatura adeguata. Lo scopo dell’abbattimento è di far cadere l’albero nella miglior posizione possibile per la successiva sramatura e il sezionamento del tronco. (Evitate che un albero in caduta vada ad impigliarsi in un altro: far cadere un albero impigliato è un’operazione molto pericolosa). Dovete decidere la direzione migliore di caduta valutando: cosa c’è attorno all’albero, la sua inclinazione, curvatura, la direzione del vento e la concentrazione dei rami. Non trascurate neppure la presenza di rami morti o spezzati che potrebbero staccarsi durante l’abbattimento e rappresentare un pericolo. ATTENZIONE! Durante operazioni di abbattimento in condizioni critiche, sollevate immediatamente le protezioni acustiche dopo il taglio, in modo da poter percepire rumori insoliti ed eventuali segnali di avvertimento. Operazioni preliminari al taglio e individuazione della via di fuga Eliminate i rami che ostacolano il lavoro (fig.8)

cominciando dall’alto verso il basso e mantenendo il tronco tra voi e la macchina, eliminate i rami più difficili in seguito, pezzo per pezzo. Eliminate la vegetazione intorno all’albero e osservate gli eventuali ostacoli presenti(pietre, radici, fosse ecc.) nel pianificare il vostro percorso di fuga (da sfruttare durante la caduta dell’albero); fate riferimento alla figura (fig.9) per la direzione da tenere ( A direzione prevista di caduta dell’albero. B.Via di Fuga C. Zona a rischio) ABBATTIMENTO (fig.10) Per assicurarvi il controllo della caduta dell’albero dovete eseguire i seguenti tagli: Il taglio direzionale, da eseguirsi per primo, serve a controllare la direzione di caduta dell’albero: eseguite prima la PARTE SUPERIORE del taglio direzionale sul lato verso cui l’albero va abbattuto. State a destra della pianta e tagliate con la catena a tirare; eseguite poi la PARTE INFERIORE del taglio, che deve terminare alla fine della parte superiore. La profondità del taglio direzionale deve essere di 1/4 del diametro del tronco, con un angolo tra il taglio superiore e quello inferiore di almeno 45°. L’incontro tra i due tagli è chiamato “linea del taglio direzionale”. La linea deve essere perfettamente orizzontale e ad angolo retto (90°) rispetto alla direzione di caduta. Il taglio di abbattimento, con lo scopo di provocare la caduta dell’albero, va eseguito a 3-5 cm al di sopra della parte inferiore del piano della linea del taglio direzionale, e terminare a una distanza di 1/10 del tronco da questo. State sulla sinistra dell’albero e tagliate con la catena a tirare, utilizzando l’arpione. Controllate che l’albero non si muova in direzione diversa da quella prevista per la caduta. Appena possibile inserite un cuneo di abbattimento nel taglio. La parte di tronco non tagliata si dice fulcro, ed è la “cerniera” che guida l’albero nella caduta; nel caso sia insufficiente, non rettilineo, o segato completamente non si potrà più controllare la caduta dell’albero (molto pericoloso!) per questo è necessario che i vari tagli siano eseguiti con precisione. Al termine dei tagli, l’albero deve cominciare a cadere, se dovesse servire aiutatelo con un cuneo o una leva di abbattimento. Sramatura Una volta abbattuta la pianta si passa alla sramatura, cioè all’eliminazione dei rami dal tronco. Non sottovalutate questa operazione, perché la maggior parte degli incidenti da contraccolpo di reazione avviene proprio durante la sramatura, per questo fate attenzione alla posizione della punta della lama durante il taglio e lavorate dalla parte sinistra del tronco.

ITALIANO - 8I. ECOLOGIA

In questo capitolo troverete informazioni utili per mantenere le caratteristiche di eco compatibilità pensate in fase di sviluppo della macchina, il corretto uso della macchina e lo smaltimento degli oli.

UTILIZZO DELLA MACCHINA

Le operazioni di riempimento del serbatoio olio devono essere effettuate in modo da non provocare la dispersione nell’ambiente dell’olio catena. ROTTAMAZIONE Non disperdere nell’ambiente la macchina non più funzionante ma consegnarla agli enti autorizzati per lo smaltimento dei rifiuti, secondo quanto previsto dalle normative vigenti. Il simbolo che appare sul prodotto o sulla confezione indica che il prodotto non può essere smaltito come rifiuti domestici. Invece deve essere consegnato all’inerente punto di raccolta per il riciclo di apparecchi elettrici o elettronici. Assicurandosi che questo prodotto venga smaltito correttamente, si aiuta a prevenire potenziali conseguenze negative per l’ambiente e per la sanità delle persone, che potrebbero altrimenti essere causate con l’incorretto smaltimento di questo prodotto. Per ulteriori informazioni dettagliate sullo smaltimento, si prega contattare il locale comune, il servizio dello smaltimento dei rifiuti oppure il negozio dove il prodotto è stato acquistato.

J. TABELLA DI RICERCA GUASTI

ITALIANO - 9 Il motore Il motore gira La macchina Il motore I dispositivi frenanti non parte male o si avvia ma gira in modo non bloccano perde non taglia anomalo correttamente la potenza correttamente rotazione della catena Accertatevi della pre-senza di corrente nella rete Verificate che la spina inserita correttamente Verificate che né il cavo, né la prolunga siano danneggiati Verificate che il freno catena non sia inserito Controllare che la catena sia montata e regolata correttamente Controllate la lubrificazione della catena come descritta ai capitoli F e G Controllate che la catena sia affilata Controllare che il termointerruttore sia attivato Rivolgetevi ad un Centro Assistenza Autorizzato

Barra guida 40cm Catena 91PJ056

Barra guida Codice articolo:

Codice articolo: 576965201L.

EC DICHIARAZIONE DI CONFORMIT

Husqvarna AB, S-561 82, Huskvarna, SwedenDichiariamo sotto la nostra esclusiva responsabilità che il prodottoCategoria....................................... Chainsaw - Elettrosega Tipo................................................

Identificazione serie....................... Vedi Etichetta Dati Prodotto Anno di costruzione....................... Vedi Etichetta Dati Prodotto è conforme ai requisiti e alle disposizioni essenziali delle seguenti direttive CEE: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU in base ai seguenti standard armonizzati UE applicati: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Organismo notificato che ha condotto l’esame tipo CEE in base all’articolo 8 sezione 2c......................................... TÜV Rheinland LGA Products GmbH Tillystraße 2D-90431 NürnbergGermanyCertificato n° ..................................................................... BM 50268379 Il livello massimo di pressione sonora ponderato A

nella postazione di lavoro, misurato secondo la normaEN60745-2-13 è riportato in tabella.Il livello massimo del valore ponderato

per la vibrazione mano/braccio misurato secondo la norma EN60745-2-13 èriportato in tabella. Il valore delle vibrazioni totale dichiarato è stato misurato in base a un metodo di verifica standard e può essere usato per eseguire confronti tra apparecchi. Il valore delle vibrazioni totale dichiarato può anche essere utilizzato per la valutazione preliminare dell’esposizione. Attenzione: l’emissione di vibrazioni durante l’utilizzo effettivo dell’apparecchio elettrico può discostarsi dal valore totale dichiarato a seconda dei metodi di utilizzo dell’apparecchio elettrico.Gli operatori devono identificare le misure di sicurezza idonee alla protezione personale in base alla stima dell’esposizione nelle condizioni effettive di utilizzo dell’apparecchio elettrico (tenendo conto di tutte le parti del ciclo operativo, tra cui i momenti in cui l’apparecchio viene spento o resta acceso, ma non utilizzato oltre al tempo totaleeffettivo giornaliero di contatto dell'interruttore).2000/14/CEE: il livello di potenza sonora L misurata e i valori di potenza sonora L garantiti corrispondono alle cifreriportate nelle tabelle.Procedura di valutazione dalla conformità.......................... Annex VUlm 12/02/2013P. LamelliDirettore globale R&D – A manoPossessore della documentazione tecnica ichiarazione di conformità alla norma EN 61000-3-11 In base alle caratteristiche della rete elettrica locale, l’utilizzo di questo prodotto può causare brevi cadute di tensione al momento dell’accensione. Ciò può influenzare altre apparecchiature elettriche, come ad esempio il momentaneooscuramento di una lampada. Se il valore massimo dell’impedenza (Z max)della propria alimentazione elettrica èinferiore al valore mostrato nella tabella (applicabile al proprio modello), tali effetti non si verificano. Il valoredell’impedenza di rete può essere determinato contattando il proprio ente di fornitura elettrica. Tipo (CSE

1835 1935S 2040 2040S Peso a secco(Kg) 4.3 4.5 4.4 4.6 Alimentazione (kW) 1.8 1.9 2.0 2.0 Capacità serbatoio olio (cm

) 240 240 240 240 Lunghezza massima della barra guida (cm) 35 35 40 40 Passo catena (mm) 9.52 9.52 9.52 9.52 Spessore catena (mm) 1.3 1.3 1.3 1.3 Potenza sonora misurata L
