РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CSE2040 MCCULLOCH

Электрическая цепная пила

Прочитайте перед тем, как включить триммер, и сохраните для дальнейшего использования.

Kомпания произвдитель сохраняет за собой право изменять характеристики и данные в настоящем руководстве, в любой момент и без предварительного

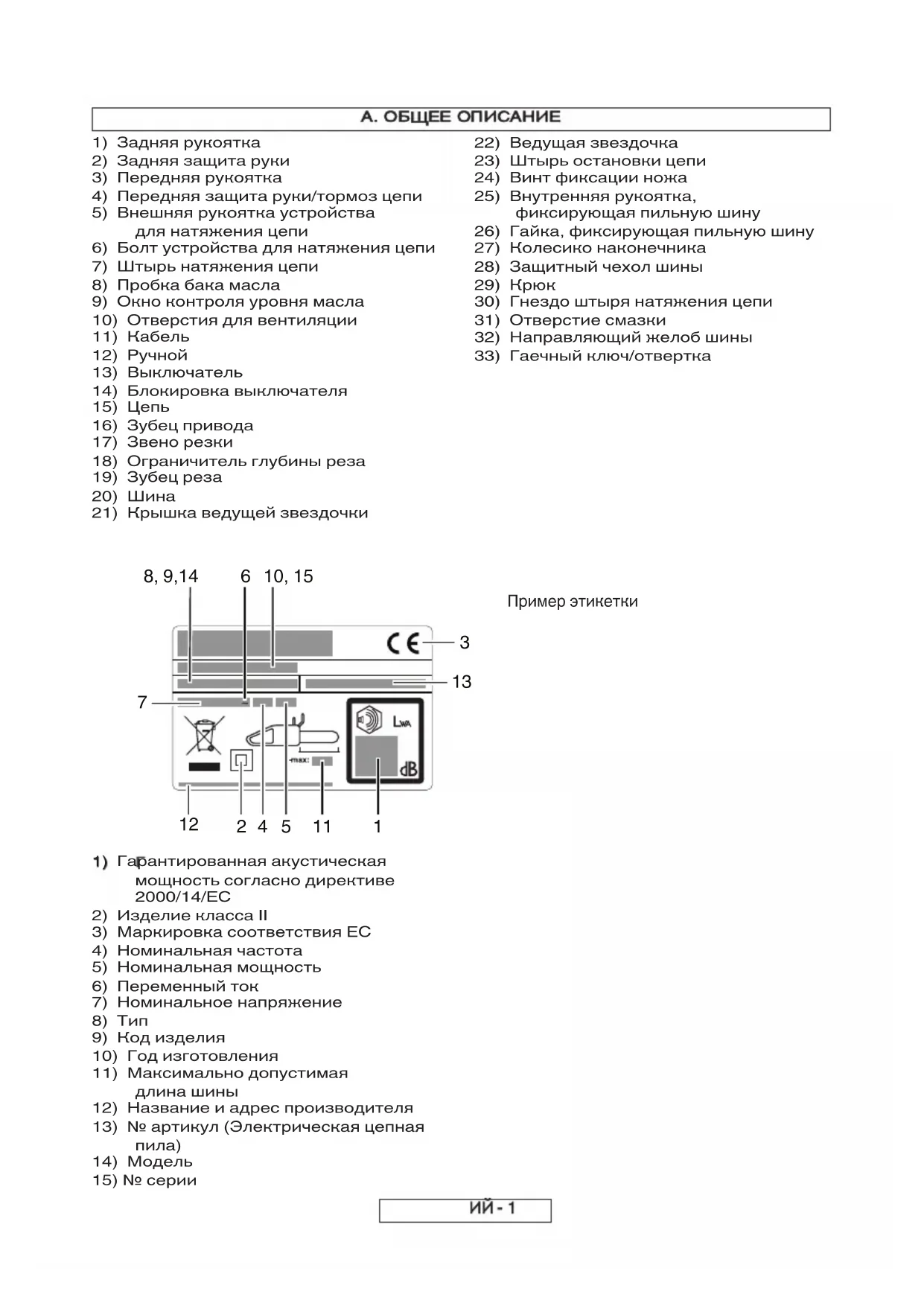

1) Гарантированная акустическая

мощность согласно директиве 2000/14/EC

3) Маркировка соответствия ЕС

4) Номинальная частота

5) Номинальная мощность

7) Номинальное напряжение

10) Год изготовления

11) Максимально допустимая

12) Название и адрес производителя

13) № артикул (Электрическая цепная

2) Задняя защита руки

3) Передняя рукоятка

4) Передняя защита руки/тормоз цепи

5) Внешняя рукоятка устройства

6) Болт устройства для натяжения цепи

7) Шт натяжения цепи

8) Пробка бака масла

9) Окно контроля уровня масла

10) Отверстия для вентиляции

14) Блокировка выключателя

18) Ограничитель глубины реза

21) Крышка ведущей звездочки

22) Ведущая звездочка

23) Шт остановки цепи

24) Винт фиксации ножа

25) Внутренняя рукоятка,

фиксирующая пильную шину

26) Гайка, фиксирующая пильную шину

27) Колесико наконечника

28) Защитный чехол шины

30) Гнездо шт натяжения цепи

31) Отверстие смазки

32) Направляющий желоб шины

33) Гаечный ключ/отвертка

- 1Основные меры предосторожности при пользовании электроинструментом ПРЕДУПРЕЖДЕНИЕ: Прочитайте все меры предосторожности и все инструкции. Несоблюдение мер предосторожности и инструкций может иметь следствием поражение электрическим током, пожар и/или серьезное ранение. Сохраните все предупреждения и инструкции для дальнейшего использования. Термин “электроинструмент” в мерах предосторожности относится к инструментам с питанием от электрической сети (через провод) или к инструментам с питанием от батарей (беспроводным).

1) Меры предосторожности на месте работы

Поддерживайте место работы в чистоте и хорошо освещенным. На загроможденных или неосвещенных участках часто случаются несчастные случаи. Не пользуйтесь электроинструментом во взрывоопасной атмосфере, такой как в присутствии легковоспламеняющихся жидкостей, газов или пыли. Электроинструмент производит искры, которые могут воспламенить пыль или

Не позволяйте детям и посторонним людям приближаться к Вам, когда Вы работаете с электроинструментом. Отвлечение внимания может вызвать потерю контроля над инструментом.

2) Меры предосторожности при работе с

электричеством Штепсели электроинструментов должны подходить к розеткам электрической сети. Никогда и никоим образом не переделывайте штепсель. Не используйте никаких переходников для подсоединения заземленных электроинструментов к розетке электрической

Неизмененные штепсели и подходящие розетки уменьшают риск поражения электрическим током. Избегайте соприкосновения с заземленными поверхностями, такими как трубопроводы, радиаторы, электроплиты или холодильники. Существует повышенный риск поражения электрическим током, если Ваше тело

Не подвергайте электроинструмент воздействию дождя или влажных условий. Вода, попавшая в электроинструмент, увеличит риск поражения электрическим током. Не подвергайте провод неправильному обращению. Никогда не используйте провод электроинструмента для переноски, волочения или вытаскивания штепселя из розетки электрической сети. Держите провод в стороне от нагреваемых поверхностей, масла, острых краев или движущихся частей машин. Поврежденные или спутанные провода увеличивают риск поражения электрическим

B. МЕР Ы ПРЕДОСТОРОЖНОСТИ ЗНАЧЕНИЕ СИМВОЛОВ

ые очки или лицевой щиток

дезактивирован, активирован

отсоедините штекер от сети при повреждении или обрезке кабеля Радиус рабочей

Не оставлять под дождем или во влажной среде

ыключить машину Отсоединяйте штекер от сети при регулировках или

Риск поражения электрическим

10 me) При работе с электроинструментом вне помещений используйте удлинитель, подходящий для применения на открытом воздухе. Использование провода, подходящего для применения на открытом воздухе, уменьшает риск поражения электрическим током.

Если работа с электроинструментом в сыром месте является неизбежной, используйте источник питания с устройством защиты от токов замыкания на землю. Использование устройства защиты от токов замыкания на землю уменьшает риск поражения электрическим током.

3) Личная безопасность

При работе с электроинструментом будьте бдительны, смотрите, что Вы делаете и используйте здравый смысл. Не пользуйтесь электроинструментом, когда Вы устали или находитесь под воздействием наркотиков, алкоголя или лекарств. Момент невнимания при работе с электроинструментом может привести к серьезному ранению.

Используйте средства личной защиты. Всегда одевайте защитные очки. Средства защиты, такие как противопылевой респиратор, нескользящие защитные ботинки, каска или слухозащитные приспособления, используемые в соответствующих условиях, уменьшат риск ранения.

Предотвращайте непреднамеренный запуск. Убедитесь, что переключатель находится в выключенном положении перед тем, как подсоединить инструмент к источнику электропитания и/или к аккумуляторной батарее, а также при поднятии или переноске инструмента. Переноска электроинструмента с пальцем на переключателе или источника питания во включенном состоянии может послужить причиной несчастного случая.

Уберите любой регулировочный клин или гаечный ключ перед тем, как включить электроинструмент. Гаечный ключ или клин, подсоединенный к вращающейся части электроинструмента может послужить причиной ранения.

Не тянитесь далеко. Всегда сохраняйте равновесие и устойчивость. Это позволит Вам сохранить лучший контроль над электроинструментом в неожиданных ситуациях.

Одевайтесь должным образом. Не носите одежду свободного покроя или ювелирные украшения. Держите волосы, одежду и перчатки в стороне от движущихся частей.

одежда, ювелирные украшения или длинные волосы могут быть захвачены движущимися

Если имеются подсоединяемые устройства для удаления и сбора пыли, убедитесь, чтобы они были подсоединены и правильно использовались. Использование пылесборника может уменьшить опасности, связанные с пылью.

4) Использование электроинструмента и уход за ним

Не форсируйте работу электроинструмента. Используйте для работы правильный электроинструмент.

электроинструмент сделает работу лучше и безопаснее на той скорости, для которой он предназначен.

Не пользуйтесь электроинструментом, если переключатель не включает и не выключает его. Любой электроинструмент, который не контролируется переключателем, является опасным и должен быть отремонтирован.

Отсоедините штепсель от источника электропитания и/или аккумуляторную батарею от электроинструмента перед тем, как делать какие-либо регулировки, менять насадки или перед укладкой электроинструмента на

Такие профилактические меры безопасности уменьшат риск случайного запуска электроинструмента.

Храните неиспользуемый электроинструмент вне досягаемости детей и не позволяйте людям, не умеющим обращаться с электроинструментом или не ознакомившимся с этими инструкциями, работать с электроинструментом. Электроинструмент является опасным в руках неопытных пользователей.

Содержите электроинструмент в исправности. Проверяйте движущиеся части на разрегулировку или заедание, проверяйте, нет ли сломанных частей, а также на любое другое состояние, которое может повлиять на работу электроинструмента. Если электроинструмент сломается, отремонтируйте его перед тем, как использовать. Много несчастных случаев происходит из-за плохого ухода за электроинструментом.

Поддерживайте режущие инструменты острыми и

Режущие инструменты, поддерживаемые в исправности и с острыми режущим кромками, менее подвержены заеданию и легче контролируются.

Пользуйтесь электроинструментом, насадками, вставными резцами и т.п. согласно этим инструкциям, принимая во внимание условия работы и ту работу, которая должна быть

Использование электроинструмента для целей, отличных от тех, для которых он предназначен, может послужить причиной возникновения опасной ситуации.

5. Техническое обслуживание

Техническое обслуживание Вашего электроинструмента должно проводиться квалифицированным ремонтным персоналом, использующим только идентичные запасные

Это обеспечит поддержание безопасности электроинструмента. Правила безопасного использования цепной пилы

• Старайтесь держать части тела как можно дальше от работающей пилы. Перед включением пилы убедитесь, что цепь ни с чем не соприкасается. Невнимательность во время использования цепной пилы может привести к затягиванию пилой одежды или серьезным

• Всегда удерживайте заднюю ручку пилы правой рукой, а переднюю ручку левой.

положение рук при удержании цепной пилы повышает опасность травм и категорически не должно применяться.

• Держите инструмент только за изолированные поверхности, так как пильная цепь может прийти в соприкосновение со скрытой проводкой или собственным шнуром. При соприкосновении пильной цепи с проводом, который находится под напряжением, неизолированные металлические части инструмента могут также оказаться под напряжением, и есть опасность, что оператор получит удар электрическим током.

• Используйте защитные очки и средства защиты органов слуха. Кроме того, рекомендуется использовать защитную экипировку для головы, рук, ног и ступней. Отвечающая требованиям защитная одежда снижает риск ранения отлетевшими щепками или случайный контакт с

Не работайте с пилой на дереве. Работа с пилой на дереве может стать причиной несчастных

• Всегда сохраняйте надежную опору и запускайте цепную пилу, только когда стоите на неподвижной, безопасной и ровной поверхности. Скользкие или неустойчивые поверхности, такие как лестница, могут вызвать потерю равновесия или контроля над цепной пилой.

- 3• Обрезая ветку, находящуюся под нагрузкой, будьте готовы к ее освобождению. Когда исчезает напряжение древесных волокон, спружинившая ветка может ударить работника и/или вызвать потерю контроля над цепной пилой.

• Кустарник и молодые деревья обрезайте с особой осторожностью. Гибкая древесина может зажать цепь пилы, ударить в сторону работника или лишить его равновесия.

• Переносите выключенную пилу за переднюю ручку, держа ее как можно дальше от тела. При транспортировке или хранении всегда используйте защитный чехол шины. Правильное обращение с пилой снижает риск случайного контакта с подвижной цепью.

Смазывайте и натягивайте цепь, а также заменяйте компоненты пилы как указано в руководстве. Плохо натянутая или смазанная цепь грозит повреждением или отбросом пилы.

• Следите за тем, чтобы ручки пилы были всегда сухими, чистыми и незамасленными. Замасленные ручки являются скользкими, что может вызвать потерю контроля над пилой.

• Используйте пилу только для работы с древесиной. Не используйте пилу для целей, не предусмотренных в данном руководстве. Например, не используйте цепную пилу для резки пластика, кирпичной кладки или недревесных строительных материалов. Использование пилы для целей, отличных от тех, для которых она предназначена, может стать причиной опасной

Причины отброса пилы и действия по их предотвращению. Отброс пилы происходит, когда верхняя часть шины соприкасается с каким-либо предметом (рис. Б3) или когда пила застревает в древесине. В некоторых случаях контакт концевой части с объектом может стать причиной внезапной реверсивной реакции, которая отбрасывает шину в направлении работника. При защемлении верхней части шины она также с силой отбрасывается назад в направлении работника. В каждом из указанных случаев можно потерять контроль над пилой и получить травму. Не полагайтесь исключительно на предохраняющие устройства пилы. Работающий с цепной пилой должен всегда принимать необходимые меры предосторожности во избежание травм и несчастных случаев. Отброс пилы возможен в результате ненадлежащего и/или неправильного использования инструмента или при определенных условиях и может быть предотвращен при соблюдении соответствующих мер предосторожности, описанных ниже.

Сохраняйте жесткий захват, удерживая ручки цепной пилы обеими руками; положение тела и рук позволит противодействовать силе отброса. Сила отброса может контролироваться работником при соблюдении мер предосторожности. Не выпускайте пилу из рук.

Не производите резку выше уровня плеч. Выполнение данного требования помогает предотвратить непроизвольный контакт концевой части шины с объектом и способствует большему контролю над цепной пилой в непредвиденных

• При замене используйте только указанные изготовителем шины и цепи. Неподходящие сменные цепи и шины могут привести к поломке цепи и/или отбросу пилы.

• Производите технический уход и заточку пилы согласно инструкции изготовителя.

ограничителя глубины пропила может привести к усилению отброса пилы. Дополнительные рекомендации по безопасности

1. Пользуйтесь руководством.

Любой работник, пользующийся этим инструментом, обязан предельно внимательно ознакомиться с руководством пользователя. Руководство должно входить в комплект как в случае продажи пилы, так и при сдаче ее в арендное пользование.

2. Меры предосторожности перед применением

инструмента. Ни в коем случае не позволяйте пользоваться инструментом лицам, не ознакомившимся с руководством пользователя. Лица без опыта работы должны пройти этап подготовки, управляя пилой с обязательным применением козел.

3. Контрольная проверка.

Каждый раз перед использованием тщательно проверяйте инструмент, в особенности если он использовался на протяжении длительного времени или если наблюдаются признаки неисправности. Перед использованием выполните все действия, описанные в разделе “Техническое обслуживание и хранение”.

4. Ремонт и техническое обслуживание.

компоненты инструмента, которые могут заменяться самостоятельно, детально описаны в разделе “Установка/Демонтаж”. Все остальные компоненты изделия при необходимости заменяются только в официальном сервисном

5. Спецодежда. (Рис.

В комплект спецодежды для работы с цепной пилой входят: защитная облегающая одежда, безопасная обувь на нескользкой подошве, ударопрочные и противопорезные щитки на мыске ботинка, непрорезаемые антивибрационные перчатки, защитные очки или безопасная маска, средства защиты органов слуха и защитная каска (при опасности падения объектов). Доступны в магазинах спецодежды.

6. Вредные условия эксплуатации. Вибрация и

уровень шума. Осведомитесь об ограничениях шума в зоне использования изделия. Длительное использование инструмента подвергает работника вибрациям, которые могут способствовать возникновению “синдрома белых пальцев” (феномен Рейно), туннельного синдрома запястья и других подобных нарушений.

7. Вредные условия эксплуатации. Химические

Используйте масло, рекомендованное изготовителем.

8. Вредные условия эксплуатации. Высокая

температура. Во время использования ведущая звездочка и цепь существенно нагреваются. Избегайте контакта с ними.

ПРЕДУПРЕЖДЕНИЕ! Этот инструмент создает электромагнитное поле во время работы. Это поле может при некоторых условиях влиять на работу активных или пассивных медицинских имплантатов. Для того, чтобы уменьшить риск серьезной или смертельной травмы, мы рекомендуем лицам с медицинскими имплантатами проконсультироваться с их лечащим врачом и производителем медицинского имплантата перед тем, как работать с этим инструментом. Правила техники безопасности при хранении и транспортировке. (Рис.

При переноске пилы на новое рабочее место необходимо отсоединить сетевой штекер и активировать рычаг цепного тормоза. Перед транспортировкой или хранением наденьте на шину защитный кожух. Переносить пилу следует за ручку, направив шину назад, а при транспортировке на автомобиле надежно закрепить, чтобы предотвратить повреждения. Отброс. (Рис.

Отброс — это резкое реверсивное движение пилы в сторону работающего. Как правило, он случается, если верхняя часть переднего конца шины (называемая “зоной возникновения

- 4C. ОПИСАНИЕ ОБОРУДОВАНИЯ ДЛЯ БЕЗОПАСНОСТИ БЛОКИРОВКА В

На Вашей машине установлено данное устройство (рис. 1) которое, если не включено, препятствует нажатию на выключатель, для предотвращения случайного включения. ТОРМОЗ ЦЕПИ ПРИ ОТПУСКАНИИ

Ваша машина оснащена устройством, которое немедленно блокирует цепь при отпускании выключателя; в том случае, если оно не работает, не используйте машину, а отнесите ее в уполномоченный Центр техпомощи. ТОРМОЗ ЦЕПИ / ПЕРЕДНЯЯ ЗАЩИТА РУКИ Передняя защита руки (рис. 2) (при условии, что машина удерживается правильно) служит для того, чтобы Ваша левая рука не могла войти в контакт с цепью. Передняя защита руки также приводит в действие тормоз цепи, устройство разработано для блокировки цепи за несколько миллисекунд в случае

ысвобождение цепного тормоза в то время, когда нажат в ыключатель, приведет пилу в

отброса”, на рисунке отмечена красным цветом) соприкоснулась с каким-либо предметом, либо в случае застревания пилы в стволе дерева. При возникновении отброса пила становится неуправляемой, что может привести к получению травмы или даже к смертельному исходу. Рычаг цепного тормоза и другие предохраняющие устройства не могут в полной мере защитить работающих от травм: работник должен знать, при каких условиях возникает отброс, и исключать его появление, опираясь на опыт и соблюдая все правила надлежащего обращения с электрической пилой (например, ни в коем случае не обрезать несколько веток сразу, так как это может привести к случайному воздействию на “зону возникновения

Безопасность на рабочем месте

1. Ни в коем случае не позволяйте пользоваться

электрической пилой детям или взрослым, не умеющим с ней обращаться. Местное законодательство может ограничивать возраст

2. Используйте пилу согласно правилам

эксплуатации и только для целей, описанных в данном руководстве.

3. Внимательно осмотрите рабочее место для

определения возможных источников опасности (например, дороги, тропинки, линии электропередач, опасные деревья и др.).

4. Не допускайте посторонних лиц и животных в

рабочую зону (при необходимости оградите ее и установите предупреждающие знаки) в радиусе не менее 2,5 метров x на высоту дерева; минимальный радиус рабочей зоны должен быть не меньше десяти метров.

5. Работник несет ответственность за возникновение

несчастных случаев с окружающими или за возможный ущерб чужой собственности. Электробезопасность

1. Рекомендуется использовать устройство

защитного отключения (УЗО) с номинальным током не более 30 миллиампер. Однако даже УЗО не может гарантировать 100% безопасность, поэтому во время работы следует соблюдать необходимые меры предосторожности. Проверяйте исправность УЗО перед использованием.

2. Перед началом работы осмотрите кабель. При

обнаружении признаков повреждения или износа кабель следует заменить.

3. Не используйте электропилу, если ее кабель

поврежден или изношен.

4. Немедленно отсоедините сетевой штекер при

обрезке кабеля или повреждении его изоляции. Не прикасайтесь к кабелю до отключения источника электропитания. Не пытайтесь починить надрезанный или поврежденный кабель. Для замены кабеля обратитесь в официальный сервисный центр.

6. Постоянно следите, чтобы кабель и кабельный

удлинитель находились при работе сзади, не создавая источников опасности для работника и окружающих. Убедитесь, что ничто не может повредить кабель (источник огня, острые предметы и кромки, масло и др.).

7. Располагайте кабель так, чтобы он не цеплялся

за сучья во время резки.

8. Всегда отключайте сеть питания перед

отсоединением штепселей, кабельной муфты или кабельного удлинителя.

9. Отключите питание, отсоедините сетевой штекер

и проверьте кабель на предмет повреждений или

тем как сматывать для хранения. Не пытайтесь починить поврежденный кабель. Для замены кабеля обратитесь в официальный сервисный центр.

10. Отсоединяйте сетевой штекер сразу после

завершения работы с электропилой. 11.Аккуратно сматывайте кабель и следите, чтобы не образовывались петли.

12. Используйте только питание от сети переменного

тока, указанное на паспортной табличке.

13. Электропила имеет двойную изоляцию согласно

стандартам 60745-1 и 60745-2-13 Европейского комитета электротехнической стандартизации. Ни при каких обстоятельствах никакие части изделия не должны заземляться.

1. Приобретайте кабели и удлинители

электропитания в официальных сервисных

2. Используйте только сертифицированные

кабельные удлинители.

3. Кабели и удлинители должны предназначаться

для работы вне помещения.

4. Если при работе с изделием Вы хотите

использовать кабельный удлинитель, то должны быть использованы только кабели следующих

: максимальная длина 40 метров - 1,5 мм

: максимальная длина 60 метров - 2,5 мм

: максимальная длина 100 метров

: максимальная длина 50 метров - 2,5 мм

: максимальная длина 90 метров1. Проверить, что тормоз цепи не включен, в противном случае, отключить его.

3. Удерживая цепь на носовом конце шины, наденьте ее, устанавливая в желоб направляющей шины.

Убедитесь, что режущие зубья цепи на верхней части шины направлены вперед. Работать всегда необходимо в защитных перчатках. Установите на место крышку ведущей звездочки, убедившись, что ведущие зубья цепи находятся в зацеплении с ведущей звездочкой и попадают в направляющий желоб.

убедитесь, что зазор составляет примерно 2-3 мм. 8a. Затяните гайку, фиксирующую пильную шину, используя поставляем гаечн ключ/отвертку. 6a. Для того, чтоб натянуть цепь, поворачивайте болт устройства натяжения цепи по часовой стрелке, используя поставляем гаечн ключ/отвертку. Для того, чтоб уменьшить натяжение, поворачивайте болт против часовой стрелки ( при волнении ой операции держите нос пильной шин направленн вверх). 4a. Убедитесь, что штифт натяжного устройства цепи находится как можно дальше от ведущей звездочки. Установите шину на винт крепления и на штифт натяжного устройства и наденьте цепь на ведущую звездочку.

ОСТАНОВКИ ЦЕПИ о изделие оборудовано ограничителем хода

(Рис.4) , расположенн под звездочкой. от механизм предназначен для остановки движения цепи в обратном направлении в случае е поломки или смещения. их ситуаций можно избежать, обеспечив правильное натяжение цепи (См. главу "D. Сборка/разборка"). ЗАДНЯЯ ЗАЩИТА ПРАВОЙ РУКИ Служит для защит (рис. 5) руки в случае отбрасания или разра цепи. D. МОНТАЖ / ДЕМОНТАЖ МОНТАЖ НОЖА И ЦЕПИ В зависимости от модели Вашей машин порядок монтажа меняется, по руководствоваться рисунками, а также типом, указанн на ),

2a. Отвинтите гайку шины и снимите крышку ведущей звездочки. 2b. Открутите круглую ручку шины и снимите крышку ведущей звездочки. 4b. Закрутите металлическое колесико против часовой стрелки как можно сильнее. Установите шину на винт крепления и наденьте цепь на ведущую звездочку. 5a. ,

6b. Для того, чтоб натянуть цепь, поворачивайте внешнюю рукоятку устройства натяжения цепи по часовой стрелке. Для того, чтоб уменьшить натяжение, поворачивайте рукоятку против часовой стрелки (при волнении ой операции держите нос пильной шин направленн вверх). 8b. Закрепляйте пильную шину, пока она не будет надежно зафиксирована. E. ПУСК И ОСТАНОВ

крепко держа обе рукоятки, вободите раг цепного тормоза; в то же время убедившись, что рука все еще находится на передней рукоятке, нажмите и держите нажат блок выключателя, затем нажмите на выключатель (в этот момент блок выключателя может быть отпущен).

машина останавливается, когда Вы отпускаете выключатель. В том случае, если машина не остановится, включите тормоз цепи,

- 6G. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ F. СМАЗКА НОЖА И ЦЕПИ

Недостаточная смазки приспособлений резки приводит к разр цепи, с риском серьезн несчастн случаев, в том числе смертельн. Смазка ножа и цепи обеспечивается автоматическим насосом Kак указано в “Техобслуживании“, что масло цепи подается в достаточном количестве.

Использовать исключительно новое масло (специального типа для цепей) с хорошей вязкостью: оно должно иметь хорошее прилегание и обеспечивать требуеме характеристики скольжения, как летом, так и зимой. Там, где отсутствует возможность приобретения масел для , EP 90. Никогда не использовать отработанне масла, поскольку они вредн для Вас, для машин и для окружающей сред. Проверьте, что масло подходит для температур окружающей сред в месте работ: 0°C

ыбора наиболее подходящего масла обращайтесь в уполномоченн Центр техпомощи. Заправка маслом Отвинтить пробку резервуара масла, наполнить резервуар так, чтоб масло не во наружу (если о произойдет, тщательно очистить мотопилу) и хорошо закр пробку. Прежде чем приступать к любому виду технического ухода и чистки, отсоедините штекер от сети

При работе в особенно сильно загрязненной или пой среде, описанне операции должн волняться с большей частотой, по сравнению с указанной.

использованием Проверить, что насос масла цепи работает правильно: направьте нож по направлению к светлой поверхности, на расстоянии около двадцати сантиметров; спустя минуту работ машин на поверхности должн появиться явне след масла (рис. 1) . Проверить, что для включения и выключения тормоза цепи не требуется избыточное усилие, недостаточное усилие и что он не заблокирован. Затем необходимо проверить работу, как указано: отключите тормоз цепи, правильно возьмитесь за рукоятку машину и приведите ее в действие, включите тормоз цепи, толкнув переднюю защиту руки запястьем/левой рукой, не отпуская при этом рукоятки (рис. 2) . Если тормоз цепи работает, цепь должна быть немедленно заблокирована. Проверить, что цепь заточена, в хорошем состоянии и правильно натянута, в том случае, если она изношена неравномерно или имеет зубец резки 3 , (рис. 3)

, ы избежать перегрева двигателя. (рис. 4) Проверить работу выключателя и блокировки выключателя (необходимо выполнять при отключенном тормозе цепи): включить выключатель и блокировку выключателя и проверить, что они возвращаются в положение покоя, как только их отпускают; проверить, что без включения блокировки выключателя, невозможно включить выключатель. Проверить, что шт остановки цепи и защита правой руки сохранили целостность и не имеют явн повреждений, то есть повреждений

Проверить нож, если необходимо, тщательно очистить отверстия смазки (рис. 5) и направляющий

(рис. 6) , в том случае, если он изношен или имеет избочне желоба, заменить его. Регулярно выполняйте чистку ведущей звездочки и проверяйте степень ее износа. (Рис.7) . Смазать колесико ножа консистентной смазкой для подшипников, через указанное отверстие (рис. 8)

Затачивание цепи (когда требуется) Если цепь не режет, не нажав ножом на дерево и образуется очень тонкая стружка, о является признаком того, что она плохо заточена. Если при резке не образуется стружка, цепь полностью затупилась и во время резки измельчает дерево в п. Хорошо заточенная цепь сама продвигается вперед в дереве и образует крупную и длинную

Режущая часть цепи состоит из звена резки (рис. 9)

с зубцом резки (рис. 10) и ограничителем резки

11) . Разница уровней между ими ементами определяет глубину реза; для того, чтоб достигнуть хорошего затачивания, необходима направляющая напильника и кругл 4 .

( олнять инструкции: избочне, недостаточне угл затачивания или ошибочн диаметр напильника повают риск обратного удара реакции). Для того, чтоб блокове угл би более точни, рекомендуется установить напильник так, чтоб он превал по вертикали верхнюю режущую часть приблизительно на 0,5 мм. Сначала следует заточить все зубц одной сторон, затем повернуть пилу и повторить операцию. Проверьте, что после затачивания все зубц имеют одинаковую длину и что вота ограничителей глубин 0,6 : оту, используя шаблон и напильники (при помощи плоского напильника), вающей части, затем закруглить переднюю часть ограничителя глубин (рис. 14) , обращая внимание на то, чтоб НЕ стачивать также зубец защит от обратного удара (рис. 15)

Относить машину в уполномоченн Центр техпомощи для общей переборки и контроля устройств торможения.

Храните устройство в прохладном, сухом, недоступном для детей месте. Хранение на открытом воздухе противопоказано.

- 7H. ТЕХНИКИ СПИЛИВАНИЯ Во время работ

следует избегать: (рис. 1) - Пилить ствол в таких ситуациях, когда он может сломаться во время резки (дерево в натяжении, сухие деревья, и т. д.): неожиданн перелом может б очень опасен. - Застревания ножа или цепи во время резки: если о произойдет, отсоединить машину от сети питания и постараться поднять ствол, прилагая усилие при помощи подходящего инструмента; не старайтесь освободить машину, тряся ее или потянув, поскольку В можете повредить машину или нанести себе травм. - Ситуаций, могущих благоприятствовать обратному удару реакции. - использования пил ве вот плеча - распиливания дерева с посторонними предметами в нем, например, гвоздями Во время работ

(рис. 1) -Если В работаете на почве под уклоном, работайте, находясь перед стволом, так, чтоб дерево не могло Вас ударить при падении. - В случае валки дерева всегда следует завершить Вашу работу: частично спиленное дерево может сломаться. - По окончании каждого реза В заметите значительное изменение необходимой для удержания машин сил, соблюдайте повенную осторожность, чтоб не потерять над ней контроль. В приведенном далее тексте описан два типа резки: Резка с цепью в натяжении (сверху вниз) (рис. 2)

создающая риск неожиданного смещения машин по направлению к стволу с потерей контроля. Если возможно, следует использовать крюк во время резки. Резка с цепью при надавливании (снизу вверх) (рис. 3)

риск неожиданного смещения машин по направлению к оператору, с риском удара, или контакта участка риска со стволом, с последующим обратн ударом реакции; соблюдать повенную осторожность во время резки. Наиболее надежн способ использования машин – о блокировка ствола на козлах, с резкой сверху вниз и работая вне пределов опор. (рис. 4) Использование крюка Когда возможно, использовать крюк для более надежной резки: ввести крюк в кору или в поверхностную часть ствола, чтоб лучше контролировать машину. Далее приведен типичне процедур, применяеме в определенн ситуациях. Однако всякий раз необходимо оценивать, насколько описанная ситуация соответствует Вашему конкретному случаю, и как волнить рез с наименьшим риском. Ствол на земле (Риск дотронуться цепью до почв в конце реза). (рис. 5) Пилить сверху вниз через весь ствол. Действовать с осторожностью в конце резки, чтоб избежать столкновения цепи с землей. Если возможно, закончить резку на 2/3 толщин ствола, перевернуть ствол и распилить оставшуюся часть сверху вниз, для ограничения риска контакта с землей. Ствол, положенн

на землю одним концом

перелома во время резки) (рис. 6) Начинать резку снизу приблизительно на 1/3 диаметра, закончить резку сверху, направляясь навстречу уже волненному разрез. Ствол, положенн

двумя концами (Риск сдавливания цепи) (рис. 7) Начинать резку сверху приблизительно на 1/3 диаметра. Закончить резку снизу, направляясь навстречу уже волненному разрезу. Ствол на склоне. Всегда стойте на возвышающейся от бревна стороне. Для достижения полного контроля при сквозной резке необходимо снизить давление шины на ствол ближе к концу резки, не ослабляя захвата на ручках пилы. Не допускайте касания земли цепью. Валка деревьев

не паться производить валку, если у Вас нет достаточного оп, никогда не валить ствол с диаметром, превающим длину ножа! а операция волняется только опи пользователями с соответствующими

Цель валки – дать дереву упасть в наилучшее

распиливания ствола на части. (Избегать ситуации, когда одно дерево, при падении, запутается в другом дереве. Очень опасно сваливать запутавшееся дерево.) В должн определить наилучшее направление падения, оценив: что находится вокруг дерева, его наклон, изгиб, направление ветра и концентрацию веток. Не следует недооценивать наличие сухих или сломанн веток, которе могут отсоединиться во время валки дерева и представлять собой опасность.

Во время операции валки в критических условиях, немедленно поднять противошумовую защиту сразу после резки, для определения необого шума и возможн предупреждающих сигналов. Предварительн

операции перед резкой и определение пути к отступлению Удалите ветки, мешающие работе (рис. 8) , начинайте работать сверху вниз, так, чтоб ствол располагался между Вами и машиной, удаляйте наиболее сложне ветви по частям. Удалите растительность вокруг дерева и проверьте наличие возможн препятствий (камни, корни, ям, и т. д.), чтоб иметь маршрут для отступления (используем во время падения дерева); следует смотреть рисунок (рис. 9) для определения направления, которого следует придерживаться (A направление, предусмотренное для падения дерева. B. Путь к отступлению C. Зона риска) ВАЛКА ДЕРЕВА (рис. 10) Для того, чтоб обеспечить контроль за падением дерева, следует волнить следующие рез: Направляющий рез, волняем перв, для определения направления падения дерева: Волнить сначала ВЕРХНЮЮ ЧАСТЬ направляющего реза на стороне, куда должно упасть дерево. Находиться справа от дерева и резать с натянутой цепью. Затем волнить НИЖНЮЮ ЧАСТЬ направляющего реза, котор должен закончиться в конце верхней части. Глубина направляющего реза должна составлять 1/4 диаметра ствола, с углом между верхним резом и нижним резом минимум 45°. Встреча двух резов назается «линия направляющего реза». Линия должна б совершенно горизонтальной и с прям углом (90°) по отношению к направлению падения. Рез валки, волняем для того, чтоб свалить дерево, волняется на воте 3-5 см над нижней частью линии направляющего реза и завершается на 1/10 ствола от него. Следует находиться слева от дерева и резать с натянутой цепью, используя крюк. Проверить, что дерево не движется в другом направлении, отличающемся от предусмотренного для падения направления. Как только возможно, вставить клин для валки в разрез. Не разрезанная часть ствола считается точкой опор, и является “шарниром”, котор направляет дерево при падении; в том случае, если а часть недостаточна, не прямая или полностью перепилена, отсутствует возможность контроля за падением дерева (очень опасно!). По , олнялись с большой точностью. По окончании резки, дерево должно начать падение, если о требуется, следует помочь клином или рагом валки. Срезание веток После того, как дерево спилено, приступить к срезанию веток, то есть удалению веток со ствола. Не следует недооценивать данную операцию, поскольку большая часть несчастн случаев, вызванных обратн ударом реакции происходит именно во время срезания веток, поому необходимо обратить внимание на положение конца ножа во время резки и работать с левой части ствола.

В данной главе приводится информация, полезная для поддержания характеристик экологической совместимости, заложенных на этапе проектирования машины, сведения по правильному использованию машины и вывозу на свалку масел и топлива ИСПОЛЬЗОВАНИЕ МАШИН

Операции по наполнению бака масла должны выполняться так, чтобы не приводить к разлитию в окружающую среду масла цепи.

ДОЛГОГО НЕИСПОЛЬЗОВАНИЯ В случае долгого неиспользования, сливать содержимое из бака масла цепи.

Не бросать не работающую машину в окружающей среде, а сдавать на свалку в уполномоченные для сбора отходов организации, согласно действующему законодательству. Символ на изделии или на упаковке показывает, что это изделие нельзя выбрасывать вместе с бытовым мусором. Вместо этого оно должно быть отнесено на подходящий сборный пункт для утилизации электрического и электронного оборудования. Обеспечив, чтобы это изделие было выброшено правильным образом, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья людей, что могло бы случиться при неправильном обращении с этим изделием, выброшенным в бытовой мусор. Для более подробной информации об утилизации этого изделия, пожалуйста, свяжитесь с офисом Вашего местного совета, службой удаления бытового мусора или с магазином, где Вы приобрели это изделие. J. ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ Двигатель Двигатель Машина Двигатель Тормозящие не вращается включается, ‚вращается с įустройства включается плохо и но режет аномалиями блокируют теряет неправильно greičiu вращение цепи мощность неправильно Проверить наличие тока в сети питания Проверить, что вилка вставлена

Проверить, что не кабель, не удлинитель не были повреждены Проверить, что тормоз цепи не

Проверьте, чтобы цепь была правильно собрана и натянута Проверить смазку цепи, как описано в главах F и G Проверить, что цепь

Проверьте, чтобы тепловой выключат- ель был включен Обратиться в уполномоченный Центр техпомощи

ЗАПАСНЫЕ ЧАСТИ 35cm Цепь 91PJ052

L. Декларация соответствия стандартам Европейского Сообщества Husqvarna AB, S-561 82, Huskvarna, Sweden Заявляем под нашу исключительную ответственность, что изделие (изделия):

Chainsaw - Цепная пила

Тип режущего устройства.................. Вращающееся лезвие Год изготовления................................ Вращающееся лезвие

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU аясь на следующих применяем согласованн стандартах Европейского Союза: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Уведомляемая организация, которая проводила проверку на соответствие стандартам ЕС согласно статье 8, раздел 2с. .............. TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany .. ............................................................... BM 50268379

2000/14/EC: Значения измеренной акустической мощности L

и гарантированной акустической мощности L

соответствуют табличн значениям. Процедура оценки соответствия.................................... Annex V Ulm 12/02/2013 M.Bowden

Положение о соответствии EN 61000-3-11

максимальное сопротивление

1835 1935S 2040 2040S Сухой вес (кг) 4.3 4.5 4.4 4.6 Мощность (kW) 1.8 1.9 2.0 2.0 Емкость резервуара масла (см

Шаг цепи (мм) 9.52 9.52 9.52 9.52 Толщина цепи (мм) 1.3 1.3 1.3 1.3 Измеренная акустическая мощность L

(dB(A)) 106 106 106 106 Гарантированная акустическая мощность L

) 1.5 1.5 1.5 1.5 Сопротивление сети Zmax

10) Година на производство

12) Име и адрес на производителя

Не допускайте наблизо странични наблюдатели Коригирайте посоката на режещия

Обличайте подходящи дрехи. Не носете широки дрехи или

СМАЗВАНЕ НА ШИНАТА И НА ВЕРИГАТА

устройства не спират веригата
