Тип продукта	Электрическая цепная пила
Марка	McCulloch
Модель	CSE1835
Питание	Сеть 230 В, 50 Гц
Мощность двигателя	1800 Вт
Длина шины	35 см
Скорость цепи	13 м/с
Максимальная глубина реза	30 см
Вес	4,5 кг
Объем масляного бака	150 мл
Уровень звукового давления	95 дБ(А)
Уровень вибрации	5 м/с²
Регулировка натяжения цепи	Без инструмента
Функции безопасности	Тормоз цепи, защита от отдачи
Обслуживание и очистка	Регулярно чистить шину, проверять натяжение цепи
Запасные части и ремонтопригодность	Цепь, шина, масло для цепи доступны
Общая информация	Для работ в саду и легкой валки

Часто задаваемые вопросы - CSE1835 MCCULLOCH

Как запустить пилу McCulloch CSE1835?

Подключите пилу к розетке 230 В. Нажмите и удерживайте предохранительную кнопку, затем нажмите курок. Двигатель запустится.

Какое масло использовать для смазки цепи?

Используйте специальное масло для цепных пил (биоразлагаемое или минеральное). Не используйте отработанное масло.

Как правильно заточить цепь?

Используйте круглый напильник диаметром 4,8 мм под углом 30°. Затачивайте каждый зуб равномерно.

Что делать, если цепь не вращается?

Проверьте натяжение цепи, наличие электричества (кабель, автомат) и убедитесь, что тормоз цепи выключен.

Как заменить цепь на пиле CSE1835?

Ослабьте гайки, снимите защитную крышку, снимите старую цепь, наденьте новую, отрегулируйте натяжение, затяните гайки.

Как чистить шину и канавку?

Снимайте шину регулярно, очищайте канавку от опилок с помощью специального крючка или отвертки.

Пила перегревается – это нормально?

При длительной работе пила может нагреваться. Если перегрев сильный, остановите работу, дайте остыть. Проверьте смазку и чистоту.

Можно ли использовать удлинитель?

Да, используйте удлинитель с сечением не менее 1,5 мм² и длиной до 30 м.

Как хранить пилу после использования?

Очистите пилу, слейте масло из бака, установите защитный чехол на шину. Храните в сухом месте.

Где найти серийный номер пилы?

Серийный номер указан на заводской табличке, расположенной на корпусе двигателя или основании шины.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CSE1835 MCCULLOCH

Электрическая цепная пила

Электрическая цепная пила

Электрическая цепная пила

Прочитайте перед тем, как включить триммер, и сохраните для дальнейшего использования.

Компания производитель сохраняет за собой право изменять характеристики и данные в настоящем руководстве, в любой момент и без предварительного извещения.

1) Задняя рукоятка 2) Задняя защита руки 3) Передняя рукоятка 4) Передняя защита руки/тормоз цепи 5) Внешняя рукоятка устройства для натяжения цепи 6) Болт устройства для натяжения цепи 7) Штырь натяжения цепи 8) Пробка бака масла 9) Окно контроля уровня масла 10) Отверстия для вентиляции 11) Кабель 12) Ручной 13) Выключатель 14) Блокировка выключателя 15) Цепь 16) Зубец привода 17) Звено резки 18) Ограничитель глубины реза 19) Зубец реза 20) Шина 21) Крышка ведущей звездочки

22) Ведущая звездочка 23) Штырь остановки цепи 24) Винт фиксации ножа 25) Внутренняя рукоятка, фиксирующая пильную шину 26) Гайка, фиксирующая пильную шину 27) Колесико наконечника 28) Защитный чехол шины 29) Крюк 30) Гнездо штыря натяжения цепи 31) Отверстие смазки 32) Направляющий желоб шины 33) Гаечный ключ/отвертка

Пример этикетки

1) Гарантированная акустическая мощность согласно директиве 2000/14/EC

2) Изделие класса II

3) Маркировка соответствия ЕС

4) Номинальная частота

5) Номинальная мощность

6) Переменный ток

7) Номинальное напряжение

8) Тип

9) Код изделия

10) Год изготовления

11) Максимально допустимая длина шины

12) Название и адрес производителя

13) № артикул (Электрическая цепная пила)

14) Модель

15) № серии

Внимание Внимательно прочитать руководство

Защитные сапоги

Каска, наушники и защитные очки или лицевой щиток

Перчатки, защищающие от порезов

Длинные брюки, защищающие от порезов

Тормоз дезактивирован, активирован

Немедленно отсоедините штекер от сети при повреждении или обрезке кабеля.

Радиус рабочей зоны

Основные меры предосторожности при пользовании электроинструментом

ПРЕДУПРЕЖДЕНИЕ: Прочитайте все меры предосторожности и все инструкции.

Несоблюдение мер предосторожности и инструкций может иметь следствием поражение электрическим током, пожар и/или серьезное ранение.

Сохраните все предупреждения и инструкции для дальнейшего использования.

Термин "электроинструмент" в мерах предосторожности относится к инструментам с питанием от электрической сети (через провод) или к инструментам с питанием от батарей (беспроводным).

Меры предосторожности на месте работы

Поддерживайте место работы в чистоте и хорошо освещенным. На загроможденных или неосвещенных участках часто случаются несчастные случаи.

Не пользуйтесь электроинструментом во взрывоопасной атмосфере, такой как в присутствии легковоспламеняющихся жидкостей, газов или пыли. Электроинструмент производит искры, которые могут воспламенить пыль или испарения.

Не позволяйте детям и посторонним лицам приближаться к Вам, когда Вы работаете с электроинструментом. Отвлечение внимания может вызвать потерю контроля над инструментом.

Направление зубца резки

Всегда использовать две руки

Опасность обратного удара

Не оставлять под дождем или во влажной среде

Масло цепи

Не делать...

Выключить машину

Отсоединяйте штекер от сети при регулировках или чистке

Риск поражения электрическим током

Меры предосторожности при работе с электричеством

Штепсели электроинструментов должны подходить к розеткам электрической сети.

Никогда и никоим образом не переделывайте штепсель. Не используйте никаких

переходников для подсоединения заземленных электроинструментов к розетке электрической сети. Неизмененные штепсели и подходящие розетки уменьшают риск поражения электрическим током.

Избегайте соприкосновения с заземленными поверхностями, такими как трубопроводы, радиаторы, электроплиты или холодильники.

Существует повышенный риск поражения электрическим током, если Ваше тело заземлено.

Не подвергайте электроинструмент воздействию дождя или влажных условий. Вода, попавшая в электроинструмент, увеличит риск поражения электрическим током.

Не подвергайте провод неправильному обращению. Никогда не используйте провод электроинструмента для переноски, волочения или вытаскивания штепселей из розетки электрической сети. Держите провод в стороне от нагреваемых поверхностей, масла, острых краев или движущихся частей машин. Поврежденные или спутанные провода увеличивают риск поражения электрическим током.

При работе с электроинструментом вне помещений используйте удлинитель, подходящий для применения на открытом воздухе. Использование провода, подходящего для применения на открытом воздухе, уменьшает риск поражения электрическим током.

Если работа с электроинструментом в сыром месте является неизбежной, используйте источник питания с устройством защиты от токов замыкания на землю. Использование устройства защиты от токов замыкания на землю уменьшает риск поражения электрическим током.

3) Личная безопасность

a) При работе с электроинструментом будьте бдительны, смотрите, что Вы делаете, и используйте здравый смысл. Не пользуйтесь электроинструментом, когда Вы устали или находитесь под воздействием наркотиков, алкоголя или лекарств. Момент невнимания при работе с электроинструментом может привести к серьезному ранению.

b) Используйте средства личной защиты. Всегда надевайте защитные очки. Средства защиты, такие как противопылевой респиратор, нескользящие защитные ботинки, каска или слухозащитные приспособления, используемые в соответствующих условиях, уменьшат риск ранения.

c) Предотвращайте непреднамеренный запуск. Убедитесь, что переключатель находится в выключенном положении перед тем, как подсоединить инструмент к источнику электропитания и/или к аккумуляторной батарее, а также при поднятии или переноске инструмента. Переноска электроинструмента с пальцем на переключателе или источника питания во включенном состоянии может послужить причиной несчастного случая.

d) Уберите любой регулировочный ключ или гаечный ключ перед тем, как включить электроинструмент. Гаечный ключ или ключ, подсоединенный к вращающейся части электроинструмента, может послужить причиной ранения.

e) Не тянитесь далеко. Всегда сохраняйте равновесие и устойчивость. Это позволит Вам сохранить лучший контроль над электроинструментом в неожиданных ситуациях.

f) Одевайтесь должным образом. Не носите одежду свободного покроя или ювелирные украшения. Держите волосы, одежду и перчатки в стороне от движущихся частей. Просторная одежда, ювелирные украшения или длинные волосы могут быть захвачены движущимися частями.

g) Если имеются подсоединяемые устройства для удаления и сбора пыли, убедитесь, что они подсоединены и правильно используются. Использование пылесборника может уменьшить опасности, связанные с пылью.

4) Использование электроинструмента и уход за ним

a) Не форсируйте работу электроинструмента. Используйте для работы правильный электроинструмент. Правильный электроинструмент сделает работу лучше и безопаснее на той скорости, для которой он предназначен.

b) Не пользуйтесь электроинструментом, если переключатель не включает и не выключает его. Любой электроинструмент, который не контролируется переключателем, является опасным и должен быть отремонтирован.

c) Отсоедините штепсель от источника электропитания и/или аккумуляторную батарею от электроинструмента перед тем, как делать какие-либо регулировки, менять насадки или перед укладкой электроинструмента на хранение. Такие профилактические меры безопасности уменьшат риск случайного запуска электроинструмента.

) Храните неиспользуемый электроинструмент вне досягаемости детей и не позволяйте людям, не умеющим обращаться с электроинструментом или не ознакомившимся с этими инструкциями, работать с электроинструментом. Электроинструмент является опасным в руках неопытных пользователей. e) Содержите электроинструмент в исправности. Проверяйте движущиеся части на разрегулировку или заедание, проверяйте, нет ли сломанных частей, а также любое другое состояние, которое может повлиять на работу электроинструмента. Если электроинструмент сломается, отремонтируйте его перед тем, как использовать. Много несчастных случаев происходит из-за плохого ухода за электроинструментом. f) Поддерживайте режущие инструменты острыми и чистыми. Режущие инструменты, поддерживаемые в исправности и с острыми режущими кромками, менее подвержены заеданию и легче контролируются. g) Пользуйтесь электроинструментом, насадками, вставными резцами и т.п. согласно этим инструкциям, принимая во внимание условия работы и ту работу, которая должна быть проделана. Использование электроинструмента для целей, отличных от тех, для которых они предназначены, может послужить причиной возникновения опасной ситуации.

Техническое обслуживание

a) Техническое обслуживание Вашего электроинструмента должно проводиться квалифицированным ремонтным персоналом, использующим только идентичные запасные части. Это обеспечит поддержание безопасности электроинструмента.

Правила безопасного использования цепной пилы

- Старайтесь держать части тела как можно дальше от работающей пилы. Перед включением пилы убедитесь, что цепь ни с чем не соприкасается. Невнимательность во время использования цепной пилы может привести к затягиванию пилой одежды или серьезным травмам.

• Всегда удерживайте заднюю ручку пилы правой рукой, а переднюю ручку левой. Обратное положение рук при удержании цепной пилы повышает опасность травм и категорически не должно применяться.
• Держите инструмент только за изолированные поверхности, так как пильная цепь может прийти в соприкосновение со скрытой проводкой или собственным шнуром. При соприкосновении пильной цепи с проводом, который находится под напряжением, неизолированные металлические части инструмента могут также оказаться под напряжением, и есть опасность, что оператор получит удар электрическим током.
• Используйте защитные очки и средства защиты органов слуха. Кроме того, рекомендуется использовать защитную экипировку для головы, рук, ног и ступней. Отвечающая требованиям защитная одежда снижает риск ранения отлетевшими щепками или случайный контакт с цепью.
• Не работайте с пилой на дереве. Работа с пилой на дереве может стать причиной несчастных случаев.
• Всегда сохраняйте надежную опору и запускайте цепную пилу, только когда стоите на неподвижной, безопасной ровной поверхности. Скользкие или неустойчивые поверхности, такие как лестница, могут вызвать потерю равновесия или контроля над цепной пилой.

- Обрезая ветку, находящуюся под нагрузкой, будьте готовы к ее освобождению. Когда исчезает напряжение древесных волокон, спружинившая ветка может ударить работника и/или вызвать потерю контроля над цепной пилой.

Кустарник и молодые деревья обрезайте с особой осторожностью. Гибкая древесина может зажать цепь пилы, ударить в сторону работника или лишить его равновесия.

Переносите выключенную пилу за переднюю ручку, держа ее как можно дальше от тела. При транспортировке и хранении всегда используйте защитный чехол. Правильное обращение с пилой снижает риск случайного контакта с подвижной цепью.

- Смазывайте и натягивайте цепь, а также заменяйте компоненты пилы как указано в руководстве. Плохо натянутая или смазанная цепь грозит повреждением или отбросом пилы.

Следите за тем, чтобы ручки пилы были всегда сухими, чистыми и не замасленными. Замасленные ручки являются скользкими, что может вызвать потерю контроля над пилой.

Используйте пилу только для работы с древесиной. Не используйте пилу для целей, не предусмотренных в данном руководстве.

Например, не используйте цепную пилу для резки пластика, кирпичной кладки и иных недревесных строительных материалов. Использование пилы для целей, отличных от тех, для которых она предназначена, может стать причиной опасной ситуации.

Причины отброса пилы и действия по их предотвращению.

Отброс пилы происходит, когда верхняя часть шины соприкасается с каким-либо предметом (рис.) или когда пила застревает в древесине.

В некоторых случаях контакт концевой части с объектом может стать причиной внезапной реверсивной реакции, которая отбрасывает шину в направлении работника.

При защемлении верхней части шины она также с силой отбрасывается назад в направлении работника. В каждом из указанных случаев можно потерять контроль над пилой и получить травму. Не полагайтесь исключительно на предохраняющие устройства пилы. Работающий с цепной пилой должен всегда принимать необходимые меры предосторожности во избежание травм и несчастных случаев.

Отброс пилы возможен в результате ненадлежащего и/или неправильного использования инструмента или при определенных условиях и может быть предотвращен при соблюдении соответствующих мер предосторожности, описанных ниже.

- Сохраняйте жесткий захват, удерживая ручки цепной пилы обеими руками. Положение тела и рук позволит противодействовать силе отброса.

Сила отброса может контролироваться работником при соблюдении мер предосторожности. Не выпускайте пилу из рук.

- Не производите резку выше уровня плеч. Выполнение данного требования помогает предотвратить непроизвольный контакт концевой части шины с объектом и способствует большему контролю над цепной пилой в непредвиденных ситуациях.

При замене используйте только указанные изготовителем шины и цепи. Неподходящие сменные цепи и шины могут привести к поломке цепи и/или отбросу пилы.

Производите технический уход и заточку пилы согласно инструкциям изготовителя. Износ ограничителя глубины пропила может привести к усилению отброса пилы.

Дополнительные рекомендации по безопасности. Пользуйтесь руководством. Любой работник,

пользующийся этим инструментом, обязан предельно внимательно ознакомиться с руководством пользователя. Руководство должно входить в комплект как в случае продажи пилы, так и при сдаче ее в арендное пользование.

1. Меры предосторожности перед применением инструмента. Ни в коем случае не позволяйте пользоваться инструментом лицам, не ознакомившимся с руководством пользователя. Лица без опыта работы должны пройти этап подготовки, управляя пилой с обязательным применением козел.

Контрольная проверка. Каждый раз перед использованием тщательно проверяйте инструмент, в особенности если он использовался на протяжении длительного времени или если наблюдаются признаки неисправности. Перед использованием выполните все действия, описанные в разделе "Техническое обслуживание и хранение".

1. Ремонт и техническое обслуживание. Все компоненты инструмента, которые могут заменяться самостоятельно, детально описаны в разделе "Установка/Демонтаж". Все остальные компоненты изделия при необходимости заменяются только в официальном сервисном центре.

Спецодежда. Рис. В комплект спецодежды для работы с цепной пилой входят: защитная облегающая одежда, безопасная обувь на нескользкой подошве, ударопрочные и противопорезные щитки на мыске ботинка, непрорезаемые антивибрационные перчатки, защитные очки или безопасная маска, средства защиты органов слуха и защитная каска (при опасности падения объектов). Доступны в магазинах спецодежды.

1. Вредные условия эксплуатации. Вибрация и уровень шума. Осведомитесь об ограничениях шума в зоне использования изделия. Длительное использование инструмента подвергает работника вибрациям, которые могут способствовать возникновению "синдрома белых пальцев" (феномен Рейно), туннельного синдрома запястья и других подобных нарушений.

Вредные условия эксплуатации. Химические вещества. Используйте масло, рекомендованное изготовителем.

Вредные условия эксплуатации. Высокая температура. Во время использования ведущая звездочка и цепь существенно нагреваются. Избегайте контакта с ними.

1. Предупреждение. Этот инструмент создает электромагнитное поле во время работы. Это поле может при некоторых условиях влиять на работу активных или пассивных медицинских имплантатов. Для того, чтобы уменьшить риск серьезной или смертельной травмы, мы рекомендуем лицам с медицинскими имплантатами проконсультироваться с их лечащим врачом и производителем медицинского имплантата перед тем, как работать с этим инструментом.

Правила техники безопасности при хранении и транспортировке. Рис. 2. При переноске пилы на новое рабочее место необходимо отсоединить сетевой штекер и активировать рычаг цепного тормоза. Перед транспортировкой или хранением наденьте на шину защитный кожух. Переносить пилу следует за ручку, направив шину назад, а при транспортировке на автомобиле надежно закрепить, чтобы предотвратить повреждения.

Отброс. Рис. Отброс — это резкое реверсивное движение пилы в сторону работающего. Как правило, он случается, если верхняя часть переднего конца шины (называемая "зоной возникновения

отброса", на рисунке отмечена красным цветом) соприкоснулась с каким-либо предметом, либо в случае застревания пилы в стволе дерева. При возникновении отброса пила становится неуправляемой, что может привести к получению травмы или даже к смертельному исходу. Рычаг цепного тормоза и другие предохраняющие устройства не могут в полной мере защитить работающих от травм: работник должен знать, при каких условиях возникает отброс, и исключать его появление, опираясь на опыт и соблюдая все правила надлежащего обращения с электрической пилой (например, ни в коем случае не обрезать несколько веток сразу, так как это может привести к случайному воздействию на "зону возникновения отброса").

1. Ни в коем случае не позволяйте пользоваться электрической пилой детям или взрослым, не умеющим с ней обращаться. Местное законодательство может ограничивать возраст работника.
2. Используйте пилу согласно правилам эксплуатации и только для целей, описанных в данном руководстве.
3. Внимательно осмотрите рабочее место для определения возможных источников опасности (например, дороги, тропинки, линии электропередач, опасные деревья и др.).
4. Не допускайте посторонних лиц и животных в рабочую зону (при необходимости оградите ее и установите предупреждающие знаки) в радиусе не менее 2,5 метров х на высоту дерева; минимальный радиус рабочей зоны должен быть не меньше десяти метров.
5. Работник несет ответственность за возникновение несчастных случаев с окружающими или за возможный ущерб чужой собственности.
6. Рекомендуется использовать устройство защитного отключения (УЗО) с номинальным током не более 30 миллиампер. Однако даже УЗО не может гарантировать 100% безопасность, поэтому во время работы следует соблюдать необходимые меры предосторожности. Проверяйте исправность УЗО перед использованием.
7. Перед началом работы осмотрите кабель. При обнаружении признаков повреждения или износа кабель следует заменить.
8. Не используйте электропилу, если ее кабель поврежден или изношен.
9. Немедленно отсоедините сетевой штекер при обрезке кабеля или повреждении его изоляции. Не прикасайтесь к кабелю до отключения источника электропитания. Не пытайтесь починить надрезанный или поврежденный

кабель. Для замены кабеля обратитесь в официальный сервисный центр.

1. Ваш электрический кабель должен быть развернут. Свернутые кабели могут перегреться и уменьшить эффективность работы Вашего триммера.
2. Постоянно следите, чтобы кабель и кабельный удлинитель находились при работе сзади, не создавая источников опасности для работника и окружающих. Убедитесь, что ничто не может повредить кабель (источник огня, острые предметы и кромки, масло и др.).
3. Располагайте кабель так, чтобы он не цеплялся за сучья во время резки.
4. Всегда отключайте сеть питания перед отсоединением штепселей, кабельной муфты или кабельного удлинителя.
5. Отключите питание, отсоедините сетевой штекер и проверьте кабель на предмет повреждений или износа перед тем, как сматывать для хранения. Не пытайтесь починить поврежденный кабель. Для замены кабеля обратитесь в официальный сервисный центр.
6. Отсоединяйте сетевой штекер сразу после завершения работы с электропилой.
7. Аккуратно сматывайте кабель и следите, чтобы не образовывались петли.
8. Используйте только питание от сети переменного тока, указанное на паспортной табличке.
9. Электропила имеет двойную изоляцию согласно стандартам 60745-1 и 60745-2-13 Европейского комитета электротехнической стандартизации. Ни при каких обстоятельствах никакие части изделия не должны заземляться.
10. Приобретайте кабели и удлинители электропитания в официальных сервисных центрах.
11. Используйте только сертифицированные кабельные удлинители.
12. Кабели и удлинители должны предназначаться для работы вне помещения.
13. Если при работе с изделием Вы хотите использовать кабельный удлинитель, то должны быть использованы только кабели следующих размеров:
14. 1.0 мм²: максимальная длина 40 метров
15. 1,5 мм²: максимальная длина 60 метров
16. 2,5 мм²: максимальная длина 100 метров

- 1,5 мм²: максимальная длина 50 метров

- 2,5 мм²: максимальная длина 90 метров

С. ОПИСАНИЕ ОБОРУДОВАНИЯ ДЛЯ БЕЗОПАСНОСТИ

БЛОКИРОВКА ВЫКЛЮЧАТЕЛЯ

На Вашей машине установлено данное устройство, которое, если не включено, препятствует нажатию на выключатель, для предотвращения случайного включения.

ВЫКЛЮЧАТЕЛЯ

Ваша машина оснащена устройством, которое немедленно блокирует цепь при отпускании выключателя; в том случае, если оно не работает, не используйте машину, а отнесите ее в уполномоченный Центр техпомощи.

ОР О И Р А И АР КИ

Передняя защита руки (при условии, что машина удерживается правильно) служит для того, чтобы Ваша левая рука не могла войти в контакт с цепью. Передняя защита руки также приводит в действие тормоз цепи, устройство разработано для блокировки цепи за несколько миллисекунд в случае

обратного удара реакции. Тормоз цепи не включен, когда передняя защита руки натянута назад и заблокирована (цепь может двигаться). Тормоз цепи включен, когда передняя защита руки отведена вперед (цепь заблокирована). Цепной тормоз может быть приведен в действие с помощью толчка вперед левым запястьем, или когда запястье входит в контакт с передним предохранителем руки вследствие отдачи. Когда изделие используется с пильной шиной в горизонтальном положении, например, во время спиливания дерева, цепной тормоз предоставляет меньшую защиту. ПРИМЕЧАНИЕ: Когда тормоз цепи включается, предохранительный выключатель отключает ток от двигателя.

ЫРЬ ОС АНОВКИ ЦЕПИ

Это изделие оборудовано ограничителем хода цепи 4), расположенным под звездочкой.

Этот механизм предназначен для остановки движения цепи в обратном направлении в случае её поломки или смещения.

Этих ситуаций можно избежать, обеспечив правильное натяжение цепи (См. главу "D. Сборка/разборка").

А Н А И АП АВОЙ УКИ

Служит для защиты руки в случае отбрасывания или разрыва цепи.

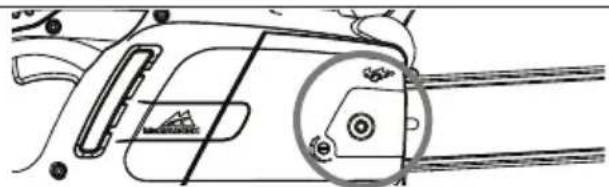

ОН А НО А И ЕПИ

В зависимости от модели Вашей машины порядок монтажа меняется, поэтому необходимо руководствоваться рисунками, а также типом, указанным на этикетке изделия), обращать повышенное внимание на правильное выполнение монтажа.

1. Проверить, что тормоз цепи не включен, в противном случае, отключить его.

2а. Отвинтите гайку шины и снимите крышку ведущей звездочки.

2b. Открутите круглую ручку шины и снимите крышку ведущей звездочки.

1. Удерживая цепь на носовом конце шины, наденьте ее, устанавливая в желоб направляющей шины. Внимание! Убедитесь, что режущие зубья цепи на верхней части шины направлены вперед. Работать всегда необходимо в защитных перчатках.

4а. Убедитесь, что штифт натяжного устройства цепи находится как можно дальше от ведущей звездочки. Установите шину на винт крепления и на штифт натяжного устройства и наденьте цепь на ведущую звездочку.

4b. Закрутите металлическое колесико против часовой стрелки как можно сильнее. Установите шину на винт крепления и наденьте цепь на ведущую звездочку.

Установите на место крышку ведущей звездочки, убедившись, что ведущие зубья цепи находятся в зацеплении с ведущей звездочной и попадают в направляющий желоб.

ба. Затягивайте рукой гайку, фиксирующую пильную шину, пока она не будет затянута не слишком туго. 5b. Затягивайте рукоятку, фиксирующую пильную шину, пока она не будет затянута не слишком туго.

6а. Для того, чтобы натянуть цепь, поворачивайте болт устройства натяжения цепи по часовой стрелке, используя поставляемый гаечный ключ/отвертку. Для того, чтобы уменьшить натяжение, поворачивайте болт против часовой стрелки (при выполнении этой операции держите нос пильной шины направленный вверх).

6b. Для того, чтобы натянуть цепь, поворачивайте внешнюю рукоятку устройства натяжения цепи по часовой стрелке. Для того, чтобы уменьшить натяжение, поворачивайте рукоятку против часовой стрелки (при выполнении этой операции держите нос пильной шины направленным вверх).

1. Натягивайте цепь до тех пор, пока натяжение не будет правильным. Оттяните цепь от пилы и убедитесь, что зазор составляет примерно 2-3 мм.

8а. Затяните гайку, фиксирующую пильную шину, используя поставляемый гаечный ключ/отвертку.

8b. Закрепляйте пильную шину, пока она не будет надежно зафиксирована.

При избыточном натяжении цепи может происходить слишком сильная нагрузка на двигатель, приводящая к его повреждению, при недостаточном натяжении может произойти ее отсоединение. Правильно натянутая цепь улучшает характеристики резки и удлиняет срок ее службы. Часто проверяйте натяжение цепи, поскольку ее длина вытягивается при использовании (особенно, если цепь новая, при первом монтаже повторно проверьте натяжение через 5 минут после начала работы); в любом случае, не натягивайте цепь сразу после использования, а подождите, пока она остынет. Если необходимо отрегулировать натяжение цепи, следует всегда ослабить гайки/рукоятку фиксации ножа перед тем, как воздействовать на винт/рукоятку натяжения цепи; правильно натянуть ее и повторно закрутить гайки/рукоятку фиксации ножа.

Крепко держа обе рукоятки, высвободите рычаг цепного тормоза; в то же время убедившись, что рука все еще находится на передней рукоятке, нажмите и держите нажатым блок выключателя, затем нажмите на выключатель (в этот момент блок выключателя может быть отпущен).

Машина останавливается, когда вы отпускаете выключатель. В том случае, если машина не остановится, включите тормоз цепи, отсоедините кабель от сети и отнесите ее в уполномоченный центр техпомощи.

F. СМАЗКА НОЖА И ЦЕПИ

ВНИМАНИЕ! Недостаточная смазка приспособлений резки приводит к разрыву цепи, с риском серьезных несчастных случаев, в том числе смертельных.

Смазка ножа и цепи обеспечивается автоматическим насосом.

Как указано в разделе «Техобслуживание», масло для цепи подается в достаточном количестве.

B

Используйте исключительно новое масло (специального типа для цепей) с хорошей вязкостью: оно должно иметь хорошее прилегание и обеспечивать требуемые характеристики скольжения, как летом, так и зимой. Там, где отсутствует возможность приобретения масел для цепи, используйте масла для трансмиссии EP 90.

Никогда не используйте отработанные масла, поскольку они вредны для вас, для машины и для окружающей среды. Проверьте, что масло подходит для температуры окружающей среды в месте работы: при температурах ниже 0°C некоторые масла становятся более вязкими, избыточно нагружая насос и приводя к его повреждению. Для выбора наиболее подходящего масла обращайтесь в уполномоченный центр техпомощи.

Отвинтите пробку резервуара масла, наполните резервуар так, чтобы масло не вылилось наружу (если это произойдет, тщательно очистите мотопилу) и хорошо закройте пробку.

G. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

ВНИМАНИЕ! При работе в особенно сильно загрязненной или пыльной среде описанные операции должны выполняться с большей частотой по сравнению с указанной.

Проверьте, что насос масла цепи работает правильно: направьте нож по направлению к светлой поверхности на расстоянии около двадцати сантиметров; спустя минуту работы машины на поверхности должны появиться явные следы масла.

Проверьте, что для включения и выключения тормоза цепи не требуется избыточное усилие, недостаточное усилие и что он не заблокирован. Затем необходимо проверить работу, как указано: отключите тормоз цепи, правильно возьмитесь за рукоятку машины и приведите ее в действие, включите тормоз цепи, толкнув переднюю защиту руки запястьем/левой рукой, не отпуская при этом рукоятки. Если тормоз цепи работает, цепь должна быть немедленно заблокирована. Проверьте, что цепь заточена, в хорошем состоянии и правильно натянута; в том случае, если она изношена неравномерно или имеет зубец резки размером всего 3 мм, ее следует заменить.

Регулярно производить очистку вентиляционных прорезей, чтобы избежать перегрева двигателя.

Проверить работу выключателя и блокировки выключателя (необходимо выполнять при отключенном тормозе цепи): включить выключатель и блокировку выключателя и проверить, что они возвращаются в положение покоя, как только их отпускают; проверить, что без включения блокировки выключателя, невозможно включить выключатель.

Проверить, что штырь остановки цепи и защита правой руки сохранили целостность и не имеют явных повреждений, то есть повреждений материала.

Проверить нож, если необходимо, тщательно очистить отверстия смазки и направляющий желоб, в том случае, если он изношен или имеет избыточные желоба, заменить его. Регулярно выполняйте чистку ведущей звездочки и проверяйте степень ее износа. Смазать колесико ножа консистентной смазкой для подшипников, через указанное отверстие.

Если цепь не режет, не нажав ножом на дерево, и образуется очень тонкая стружка, это является признаком того, что она плохо заточена. Если при резке не образуется стружка, цепь полностью затупилась и во время резки измельчает дерево в пыль. Хорошо заточенная цепь сама продвигается вперед в дереве и образует крупную и длинную стружку.

Режущая часть цепи состоит из звена резки с зубцом резки и ограничителем резки. Разница уровней между этими элементами определяет глубину реза; для того, чтобы достигнуть хорошего затачивания, необходима направляющая напильника и круглый напильник диаметром 4 мм. Следовать приведенным далее инструкциям: при надетой и правильно натянутой цепи установите тормоз цепи, установите направляющую напильника, как показано на рисунке, перпендикулярно ножу, и работайте на зубце резки под углом, указанным на рисунке, производя заточку по направлению от внутренней стороны к внешней стороне и ослабляя давление на этапе возврата (очень важно выделять инструкции: избыточные, недостаточные углы затачивания или ошибочный диаметр напильника повышают риск обратного удара реакции). Для того, чтобы боковые углы были более точны, рекомендуется установить напильник так, чтобы он превышал по вертикали верхнюю режущую часть приблизительно на 0,5 мм. Сначала следует заточить все зубцы одной стороны, затем повернуть пилу и повторить операцию. Проверьте, что после затачивания все зубцы имеют одинаковую длину и что высота ограничителей глубины равна 0,6 мм ниже верхней режущей части: проверить высоту, используя шаблон и напильники (при помощи плоского напильника), выступающей части, затем закруглить переднюю часть ограничителя глубины, обращая внимание на то, чтобы НЕ стачивать также зубец защиты от обратного удара.

Относить машину в уполномоченный Центр техпомощи для общей переборки и контроля устройств торможения.

Храните устройство в прохладном, сухом, недоступном для детей месте. Хранение на открытом воздухе противопоказано.

Н. ТЕХНИКИ СПИЛИВАНИЯ

Во время работы следует избегать: (рис. 1)

- Пилить ствол в таких ситуациях, когда он может сломаться во время резки (дерево в натяжении, сухие деревья и т. д.): неожиданный перелом может быть очень опасен.

- Застревание ножа или цепи во время резки: если это произойдет, отсоедините машину от сети питания и постарайтесь поднять ствол, прилагая усилие при помощи подходящего инструмента; не старайтесь освободить машину, тряся ее или потянув, поскольку вы можете повредить машину или нанести себе травмы.

- Ситуаций, могущих благоприятствовать обратному удару реакции.

- Использование пилы выше высоты плеча.

- Распиливание дерева с посторонними предметами в нем, например, гвоздями.

Во время работы (рис. 1)

- Если вы работаете на почве под уклоном, работайте, находясь перед стволом, так, чтобы дерево не могло вас ударить при падении.

- В случае валки дерева всегда следует завершить вашу работу: частично спиленное дерево может сломаться.

- По окончании каждого реза вы заметите значительное изменение необходимой для удержания машины силы, соблюдайте повышенную осторожность, чтобы не потерять над ней контроль. В приведенном далее тексте описаны два типа резки:

Резка с цепью в натяжении (сверху вниз, рис. ), создающая риск неожиданного смещения машины по направлению к стволу с потерей контроля. Если возможно, следует использовать крюк во время резки.

Резка с цепью при надавливании (снизу вверх, рис. ); риск неожиданного смещения машины по направлению к оператору, с риском удара или контакта участка риска стволом, с последующим обратным ударом реакции; соблюдайте повышенную осторожность во время резки. Наиболее надежный способ использования машины – это блокировка ствола на козлах, с резкой сверху вниз и работая вне пределов опоры (рис.).

Использование рычага

Когда возможно, используйте крюк для более надежной резки: вонзите крюк в кору или в поверхностную часть ствола, чтобы лучше контролировать машину. Далее приведены типичные процедуры, применяемые в определенных ситуациях. Однако всякий раз необходимо оценивать, насколько описанная ситуация соответствует вашему конкретному случаю, и как выполнить рез с наименьшим риском.

Ствол на земле (риск дотронуться цепью до почвы в конце реза) (рис. ). Пилить сверху вниз, перерезая весь ствол. Действовать с осторожностью в конце резки, чтобы избежать столкновения цепи с землей.

Если возможно, закончить резку на 2/3 толщины ствола, перевернуть ствол и распилить оставшуюся часть сверху вниз, для ограничения риска контакта с землей.

Ствол оленя и земля (Риск перелома во время резки) (рис.)

Начинать резку снизу приблизительно на 1/3 диаметра, закончить резку сверху, направляясь навстречу уже выполненному разрезу.

Ствол оленя двумя руками

(Риск сдавливания цепи) (рис.)

Начинать резку сверху приблизительно на 1/3 диаметра. Закончить резку снизу, направляясь навстречу уже выполненному разрезу.

Всегда стойте на возвышающейся от бревна стороне. Для достижения полного контроля при сквозной резке необходимо снизить давление шины на ствол ближе к концу резки, не ослабляя захвата на ручках пилы. Не допускайте касания земли цепью.

Валка деревьев

Внимание: не пытаться производить валку, если у Вас нет достаточного опыта, и в любом случае

Никогда не валить стволы с диаметром, превышающим длину ножа! Эта операция выполняется только опытными пользователями с соответствующими приспособлениями.

Цель валки – дать дереву упасть в наилучшее положение для последующей обрубки веток и распиливания ствола на части. (Избегать ситуации, когда одно дерево, при падении, запутывается в другом дереве. Очень опасно сваливать запутавшееся дерево.) Вы должны определить наилучшее направление падения, оценив: что находится вокруг дерева, его наклон, изгиб, направление ветра и концентрацию веток. Не следует недооценивать наличие сухих или сломанных веток, которые могут отсоединиться во время валки дерева и представлять собой опасность. Во время операции валки в критических условиях, немедленно поднять противоударную защиту сразу после резки, для определения необычного шума и возможных предупреждающих сигналов.

Предварительные операции перед резкой и определение пути отступления

Удалите ветки, мешающие работе (рис.), начинайте работать сверху вниз, так, чтобы ствол располагался между Вами и машиной, удаляйте наиболее сложные ветви по частям. Удалите растительность вокруг дерева и проверьте наличие возможных препятствий (камни, корни, ямы, и т. д.), чтобы иметь маршрут для отступления (используемый) во время падения дерева; следует смотреть рисунок (рис.) для определения направления, которого следует придерживаться (А направление, предусмотренное для падения дерева. В. Путь к отступлению С. Зона риска)

В (рис. 1)

Для того, чтобы обеспечить контроль за падением дерева, следует выполнить следующие резы: Направляющий рез, выполняемый первым, для определения направления падения дерева: Выполнить сначала ВЕРХНЮЮ ЧАСТЬ направляющего реза на стороне, куда должно упасть дерево. Находиться справа от дерева и резать с натянутой цепью. Затем выполнить НИЖНЮЮ ЧАСТЬ направляющего реза, который должен закончиться в конце верхней части. Глубина направляющего реза должна составлять 1/4 диаметра ствола, с углом между верхним резом и нижним резом минимум 45°. Встреча двух резов называется «линия направляющего реза». Линия должна быть совершенно горизонтальной и с прямым углом (90°) по отношению к направлению падения.

Рез валки, выполняемый для того, чтобы свалить дерево, выполняется на высоте 3-5 см над нижней частью линии направляющего реза и завершается на 1/10 ствола от него. Следует находиться слева от дерева и резать с натянутой цепью, используя крюк. Проверить, что дерево не движется в другом направлении, отличающемся от предусмотренного для падения направления. Как только возможно, вставить клин для валки в разрез. Не разрезанная часть ствола считается точкой опоры и является "шарниром", который направляет дерево при падении; в том случае, если эта часть недостаточна, не прямая или полностью перепилена, отсутствует возможность контроля за падением дерева (очень опасно!). Поэтому необходимо, чтобы различные резы выполнялись с большой точностью. По окончании резки дерево должно начать падение, если это требуется, следует помочь клином или рычагом валки.

После того, как дерево спилено, приступить к срезанию веток, то есть удалению веток со ствола. Не следует недооценивать данную операцию, поскольку большая часть несчастных случаев, вызванных обратным ударом реакции, происходит именно во время срезания веток, поэтому необходимо обратить внимание на положение конца ножа во время резки и работать с левой части ствола.

I. ЭКОЛОГИЯ

В данной главе приводится информация, полезная для поддержания характеристик экологической совместимости, заложенных на этапе проектирования машины, сведения по правильному использованию машины и вывозу на свалку масел и топлива.

ИСПОЛЬЗОВАНИЕ МАШИНЫ

Операции по наполнению бака масла должны выполняться так, чтобы не приводить к разлитию в окружающую среду масла цепи.

ПЕРЕД ИСПОЛЬЗОВАНИЕМ

В случае долгого неиспользования сливать содержимое из бака масла цепи.

ВЫВОЗ НА СВАЛКУ

Не бросать неработающую машину в окружающей среде, а сдавать на свалку в уполномоченные для сбора отходов организации, согласно действующему законодательству.

Символ на изделии или на упаковке показывает, что это изделие нельзя выбрасывать вместе с бытовым мусором. Вместо этого оно должно быть отнесено на подходящий сборный пункт для утилизации электрического и электронного оборудования. Обеспечив, чтобы это изделие было выброшено правильным образом, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья людей, что могло бы случиться при неправильном обращении с этим изделием, выброшенным в бытовой мусор. Для более подробной информации об утилизации этого изделия, пожалуйста, свяжитесь с офисом Вашего местного совета, службой удаления бытового мусора или с магазином, где Вы приобрели это изделие.

	Двигатель не вращает включается	Двигатель Малина-двигатель тормозящие правключается, ,вращается с јустройства плохо и но режет аномалиями блокируют теряет неправильно greičiu вращение цепи мощность неправильно
Проверить наличие тока в сети питания	●
Проверить, что вилка вставлена правильно	●
Проверить, что не кабель, не удлинитель не были повреждены	●
Проверить, что тормоз цепи не включен	●
Проверьте, чтобы цепь была правильно собрана и натянута		●	●
Проверить смазку цепи, как описано в главах F и G			●
Проверить, что цепь заточена			●
Проверьте, чтобы тепловой выключатель был включен	●
Обратиться в уполномоченный Центр техпомощи	●	●

35cm Цепь

Шина

40cm Цепь

Шина

Номер детали: 3 38

Номер детали: 4

Номер детали: 3 3

Номер детали:

L. Декларация соответствия стандартам Европейского Сообщества

Husqvarna AB, S-561 82, Huskvarna, Sweden

Заявляем под нашу исключительную ответственность, что изделие (изделия):

Маркировка....

Маркировка типа.

Тип режущего устройства......Вращающееся лезвие

Год изготовления......Вращающееся лезвие

соответствует необходимым требованиям и положениям следующих Директив ЕС:

6/ / / / / / 16 /

основываясь на следующих применяемых согласованных стандартах Европейского Союза:

Уведомляемая организация, которая проводила проверку на соответствие

стандартам ЕС согласно статье 8, раздел 2c. ...... TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Germany

Сертификат №..... BM 50268379

Максимальный уровень звукового давления по шкале A (LpA) на рабочем месте, измеряемый в соответствии со стандартами EN60745-2-13, указан в таблице.

Максимальное взвешенное значение вибрации (an), воздействующее на руку и измеряемое в соответствии со стандартами EN60745-2-13, указано на образце данного(ых) изделия(й) и в таблице.

Заявленное суммарное значение вибрации измерялось в соответствии со стандартным испытательным методом и может быть использовано для сравнения одного инструмента с другим.

Заявленное суммарное значение вибрации может также быть использовано для предварительной оценки воздействия.

Вибрационная эмиссия при фактическом использовании электроинструмента может отличаться от заявленного суммарного значения в зависимости от того, как инструмент используется.

Операторы должны определять меры безопасности, чтобы защитить себя, на основе оценки воздействия при фактических условиях использования (принимая в расчет все части операционного цикла, такие как периоды времени, когда инструмент был выключен и когда он работал вхолостую в добавление ко времени запуска).

2000/14/EC: Значения измеренной акустической мощности LWA и гарантированной акустической мощности LWA

соответствуют табличным значениям.

Процедура оценки соответствия.... Приложение V

Ульм 12/02/2013

М. Боуден

Директор по общим научным исследованиям и

разработкам - ручной инструмент

Владелец технической документации

Сухой вес (кг) 4.3 4.5 4.4 4.6

Мощность (кВт) 1.8 1.9 2.0 2.0

Емкость резервуара масла (см³) 240 240 240 240

Максимально допустимая длина шины 35 35 40 40 Шаг цепи (мм) 9.52 9.52 9.52 9.52

Толщина цепи (мм) 1.3 1.3 1.3 1.3

Измеренная акустическая мощность (дБ(А)) 106 106 106 106 106 106

Гарантированная акустическая мощность (дБ(А)) 110 110 110 110

Звуковое давление L_pA (дБ(А)) 95 95 95 95

Погрешность K_pA (дБ(А)) 2.5 2.5 2.5 2.5

Вибрация кисти руки/предплечья a_h (м/с²) 7.28 7.28 8.08 8.08

Уровень неопределенности K_ah (м/с²) 1.5 1.5 1.5 1.5 (Ом) 0.382 0.382 0.382 0.382

N6

Использование устройства может привести к кратковременному падению напряжения в момент его включения (это зависит от параметров местной электросети). Перепад напряжения может повлиять на работу других электроприборов, например, вызвать временное потускнение лампочки. Если

вашей электросети меньше значения, указанного в таблице характеристик для соответствующей модели, подобный эффект не возникнет. Сведения о сопротивлении вашей электросети можно получить в местном центре электроснабжения.

A. ОБЩЕЕ ОПИСАНИЕ

Электрическая безопасность

ПОДКЛЮЧЕНИЕ СТИРАЛЬНОЙ МАШИНЫ К ЭЛЕКТРОСЕТИ ЧЕРЕЗ ВЫКЛЮЧАТЕЛЬ

ОГРАНИЧИТЕЛЬ ЦЕПИ

D. СБОРКА/РАЗБОРКА

БЛОК ШИНЫ И ЦЕПИ

1. Проверете дали верижната спирачка не е включена. Ако е така, изключете я.
2a. Отвинтете задържащата гайка на шината и свалете капака на задвижващото зъбно колело.	2b. Отвинтете задържащия ключ на шината и свалете капака на задвижващото зъбно колело.
3 Позиционирайте веригата над шината, като започнете от челното зъбно колело, и я намествате в жлеба на водещата шина.В и и Убедете се, че острата страна на режещите зъбци е обърната в посока напред в горната част на шината. Носете ръкавици.
4. Убедете се, че щифтът на механизма за обтягане на веригата е колкото се може назад към задвижващото зъбно колело.Монтирайте шината на съответния задържащ винт и цифта на механизма за обтягане на веригата и позиционирайте веригата над задвижващото зъбно колело. Върнете капака на задвижващото зъбно колело на мястото му, като се уверите, че задвижващите зъбци на веригата са захванати в зъбното колело и във водещия жлеб.
5a. Завинтете задържащата гайка на шината с ръка, докато се затегне леко.	5b. Завинтете задържащия ключ на шината, докато се затегне леко.
6a. За « all» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 1» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 2» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 3» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 4» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 6» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 7» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 8» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 9» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 5» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « 0» и « | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |	7. Натягайте веригата, докато се постиgne подходящ опън. Издърпайте веригата надалеч от шината и проверете дали междината е около 2-3 мм.
8a. Западрати подаврати телей от швартов и телей от предоставления гаечен ключ/отвертка.	8b. Затегнете здраво шината.

Е. ПУСК И ОСТАНОВКА

Проведите необходимые операции для замены и определения напряжения для отключения.

I. ИНФОРМАЦИЯ ОБ ОКРУЖАЮЩЕЙ СРЕДЕ

L. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ЕС

Husqvarna AB, S-561 82, Huskvarna, Sweden

Обозначение типа(ов).

Идентификация на серия....	.	к	ас	а	с	а
Година на производство....	.	к	ас	а	с	а

Объем масляного бака (см³) 240 240 240 240

Измеренное звуковое давление LWA (дБ(А)) 106 106 106 106

ТОРМОЗ ЦЕПИ/ПЕРЕДНЯЯ ЗАЩИТА РУКИ

МОНТАЖ ШИНЫ И ЦЕПИ

П	с	к
сл	с к	с	д
р	л .

Husqvarna AB, SE-561 82, г. Хускварна, Швеция
