Typ produktu	Elektrická řetězová pila
Značka	McCulloch
Model	CSE1835
Napájení	Síť 230 V, 50 Hz
Výkon motoru	1800 W
Délka lišty	35 cm
Rychlost řetězu	13 m/s
Maximální hloubka řezu	30 cm
Hmotnost	4,5 kg
Objem olejové nádrže	150 ml
Hladina akustického tlaku	95 dB(A)
Úroveň vibrací	5 m/s²
Nastavení napětí řetězu	Bez nářadí
Bezpečnostní funkce	Brzda řetězu, ochrana proti zpětnému rázu
Údržba a čištění	Pravidelně čistit lištu, kontrolovat napětí řetězu
Náhradní díly a opravitelnost	Řetěz, lišta, olej pro řetěz jsou k dispozici
Obecné informace	Pro zahradní práce a lehké kácení

Často kladené otázky - CSE1835 MCCULLOCH

Jak spustit pilu McCulloch CSE1835?

Připojte pilu k zásuvce 230 V. Stiskněte a podržte bezpečnostní tlačítko, poté stiskněte spoušť. Motor se spustí.

Jaký olej použít pro mazání řetězu?

Používejte speciální olej pro řetězové pily (biologicky odbouratelný nebo minerální). Nepoužívejte použitý olej.

Jak správně naostřit řetěz?

Použijte kulatý pilník o průměru 4,8 mm pod úhlem 30°. Každý zub brouste rovnoměrně.

Co dělat, když se řetěz neotáčí?

Zkontrolujte napětí řetězu, přítomnost elektřiny (kabel, jistič) a ujistěte se, že brzda řetězu je vypnutá.

Jak vyměnit řetěz na pile CSE1835?

Povolte matice, sejměte ochranný kryt, sejměte starý řetěz, nasaďte nový, nastavte napětí, utáhněte matice.

Jak čistit lištu a drážku?

Pravidelně sundávejte lištu, čistěte drážku od pilin pomocí speciálního háčku nebo šroubováku.

Pila se přehřívá – je to normální?

Při delším provozu se pila může zahřívat. Pokud je přehřátí silné, zastavte práci a nechte vychladnout. Zkontrolujte mazání a čistotu.

Je možné použít prodlužovací kabel?

Ano, použijte prodlužovací kabel s průřezem alespoň 1,5 mm² a délkou do 30 m.

Jak skladovat pilu po použití?

Vyčistěte pilu, vypusťte olej z nádrže, nasaďte ochranný kryt na lištu. Skladujte na suchém místě.

Kde najít sériové číslo pily?

Sériové číslo je uvedeno na výrobním štítku umístěném na těle motoru nebo na základně lišty.

NÁVOD K OBSLUZE CSE1835 MCCULLOCH

Ori inální ok n Elektrická řetězová píla

Než začnete stroj používat, přečtěte si pozorně tento návod a uschovejte jej pro další použití v budoucnu

INFORM CIE

Vzhledem k pokračujicim inovacím si výrobce vyhrazuje právo mínít technické hodnoty uvedené v této příručce bez predčhozího upožornení.

Mientras usa la má uina: fi .1

1) Zadní rukojeť
2) Ochranný kryt pravé ruky
3) Přední rukojeť
4) Ochranný kryt levé ruky/páka brzdy pilového řetězu
5) Vnější knoflík napínače řetězu
6) Šroub napínače řetězu
7) Čep napínání řetězu
8) Zátka olejové nádrže
9) Okénko kontroly hladiny oleje
10) Ventilační otvory
11) Kabel
12) Manuál
13) Vypínač
14) Zablokování vypínače
15) Pilový řetěz
16) Tažný článek
17) Rezný článek
18) Omezovač hloubky řezu
19) Řezný zub
20) Vodící lišta

21) Kryt hnacího kola
22) Hnací kolo
23) Zachycovač řetězu
24) Upevňovací šroub lišty
25) Vnitřní knoflík přidrůjící tyč
26) Matice přidržující tyč
27) Retězka na špici
28) Kryt vodící lišty
29) Ozubená opěrka
30) Uložení zachycovače řetězu
31) Otvor mazání
32) Vodicí drážka lišty
33) Klíč/šroubovák

Příklad štítku

1) Zažučená intenzita zvuku podle směrnice 2000/14/ES
2) Zařízení třídy II
3) Značení shody CE
4) Nominální kmitočet
5) Nominální výkon
6) Střídavň proud
7) Nominální napětí
8) Typ
9) Kód výrobku
10) Rok výroby
11) Maximální délka lišty
12) Jméno a adresa výrobce
13) Č. číslo (Elektrická řetězová pila)
14) Model
15) Č. série

V_p p_j z_y.

Všeobecná bezpečnostní upozornění pro elektrické nářadí

UPOZORNĚNÍ Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržení těchto upozornění a pokynů může mít za másledek elektrický šok, požár a/nebo vážné zranění.

Všechna upozornení a pokyny si uschove te k pou ití v budoucnu.

Termín "elektrické nářadí" se v upozorněních týká nářadí (se šňůrou) napájeného ze sítě nebo nářadí napájeného z baterie (bezdrátové). azpečnost pracovního prostoru

a Udr u te pracovní prostor v čistotě a dobře osvětlen. Neuspořádané a tmavé prostředí zvyšuje riziko úrazu.
b Nepou íve te elektrické nástro e ve v bušné prostředí např. v přito nosti hořlav ch kapalin plyn nebo prachu. Elektrické nástroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.
c Pří pou ití elektrického nástro e udr u te děti a kole stoící osoby i o. Odvrácením pozornosti můžete ztratit kontrolu.

s

ž j ž y

N p p

N y j

R y j

N j ...

Vyp j

úp

y

N p ú

ý p

lektrická bezpečnost

a Zástrčky elektrického nářadí usí odpovídat zásuvce. Zástrčku nikdy ádn zp sobe ne odl ikute. uze n n leektrick i nástro i nepou íve te rozvo né zástrčky. Nemodifikované zástrčky a odpovídající zásuvky snižují riziko elektrického šoku. odpovídající zásuvky snižují riziko elektrického šoku.
b Vyhn te se styku t a suze n n i povrchy ako sou trubky ra látory vaříče a e ničky. Je-li vaše tělo uzemněno, zvyšuje se nebezpečí úrazu elektrickým proudem.
c Nevystavu te e ektrické přístro e ešti čl v hkostl. Voda v elektrickém přístroji zvýši mebezpečí úrazu elektrickým proudem. e š rou nezacháze te hrub . Ník y nepou íve te kabe k nesení tahání či vypínání e ektrického přístro e. ru chra te pře tep e a o e o ostr ihrana i a pohyb iv i íy. Poškozené či zapletené kabely zvyšují mebezpečí úrazu elektrickým proudem.
e Pří pou ití e ektrického nářa í venku pou i te pro u ovací š ru vho nou k venkovní u pou ití. Použitím šňůry vhodné pro venkovní použití se snižuje riziko elektrického šoku. Poku e pou ití e ektrického nářa í ve v hké ist nevyhnute né pou íve te napá ení chrán né prou ov chrániče (RCD. Použití RCD snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Při použití elektrického nástroje buděte ostražití, sledujte, co děláte a používejte zdravý rozum. Elektrický nástroj nepoužívejte, pokud jste unavení, pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při používání elektrického přístroje může způsobit vážné zranění.

b) Používejte osobní ochranné pomůcka. Vždy používejte ochranu očí. Ochranné vybavení jako protiprachová maska, protiskluzová bezpečnostní obuv, tvrdá přílba anebo ochrana sluchu používané v příslušných situacích sniží zranění osob.

c) Předcházejte neúmyslnému spuštění. Před zapojením do sítě a/nebo k baterií, zvednutím nebo prénášením nástroje se ujlistěte, že je vypínač ve vypnuté poloze. Nošení elektrických přístrojů s prstem na vypínači či zapojování spuštěných elektrických přístrojů zvyšuje nebezpečí úrazu.

d) Před zapnutím elektrického nářadí vytáhněte seřizovací klíč nebo šroubovák. Šroubovák nebo klíč ponechaný připojený k rotující části elektrického nástroje může mít za následek osobní zranění.

e) Nepřetahujte se příliš daleko. Neustále udržujte správné postavení a rovnováhu. To umožňuje lepší kontrolu elektrického nářadí v nečekaných situacích.

f) Správně se oblékejte. Nenoste volné oděvy ani šperky. Udržujte vlasy, oděvy a rukavice mimo pohyblivé části. Volné oděvy, šperky, či dlouhé vlasy mohou být zachyceny v pohyblivých částech.

g) Pokud jsou k dispozici zařízení k odsávání a sběru prachu, zajistěte, aby byla řádně připojena a používána. Použití zařízení k odsávání prachu může snížit rizika spojená s prachem.

4) Použití a údržba elektrického nářadí

a) S elektrickým nářadí nezacházejte násilím. Používejte správné elektrické nářadí pro danou aplikací. Správným elektrickým nářadím provedete práci lépe a bezpečněji při rychlosti, pro kterou je navržen.

b) Elektrické nářadí nepoužívejte, pokud ho nelze spínačem zapnout a vypnout. Jakékoliv elektrické nářadí, které nelze ovládat spínačem je nebezpečné a je ho třeba opravit.

c) Před seřizováním, výměnou příslušenství anebo uložením elektrického nářadí odpojte zástrčku ze sítě. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí.

d) Skladujte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte, aby ho ovládaly osoby, které nejsou obeznámeny s tímto elektrickým nářadím nebo s těmító pokyny. Elektrické nářadí je v rukou neškolených uživatelů nebezpečné.

e) Provádějte údržbu elektrického nářadí. Kontrolujte na nesprávné vyrovnání nebo zachytávání pohyblivých dílů, zlomení dílů a jakékoliv jiné stavy, které mohou nepříznivě ovlivnit provoz elektrického nářadí. Pokud je nářadí poškozené, před použitím nechejte opravit. Mnoho nehod je způsobeno špatně udržovaným elektrickým nářadím.

f) Udržujte řezné nástroje ostré a čisté. Rádně udržované řezné nástroje s ostrými řeznými hranami se budou s menší pravděpodobností zachytávat a snadněji se ovládají.

g) Používejte elektrické nářadí, příslušenství a hroty nástrojů atd. v souladu s těmito pokyny a

současně berte v úvahu pracovní podmínky a práci, která se má provádět. Použití elektrické nářadí pro jiné operace, než pro které je určeno, by mohlo mít za následek nebezpečnou situaci.

1. Servis

a) Servis elektrického nářadí nechávejte provádět kvalifikovaným opravářem a s použitím totožným náhradních dílů. Tím bude zaručeno zachování bezpečností elektrického nástroje.

ezpečnostní upozorn ní týkající se let zu

- Nepřibližujte se žádnou částí t la k řet zu, když je pila v provozu. Než pilu spustíte, ujist te se, že se řet z ničeho nedotýká. Chvíle nepozornosti při práci s motorovou pilou může způsobit zachycení oděvu nebo části těla v řetězu pily.

- Držte pilu pravou rukou za zadní držadlo a levou rukou za přední držadlo. Opačné držení pily zvyšuje riziko úrazu.

- Elektrický nástroj držte výhradn za odizolované plochy. et z pily by se mohl dotknout skrytého elektrického veden nebo svého napájec ho kabelu. Při kontaktu řetězu s "nabitým" vodičem se odkryté kovové součásti elektrického nástroje mohou "nabit" a způsobit obsluze úraz elektrickým proudem.

- Nos e ochranné brý e a použ vej o ochranu s uchu. Doporučujeme nosí ochranu havy, rukou a nohou. Odpovídající ochranné oblečení zmenší zranění odletujícími úlomky nebo náhodným dotykem s šetězem.

- Nepouž vej e mo orovou pi u na s rom. Používání motorové pily na stromě může přilvodít úraz.

- Pří práci s pl ou udržuj e rovnováhu a s új e na pevném a rovném povrchu. Kluzký nebo nestabilní povrch (např. žebřík) může způsobit ztrátu rovnováhy nebo kontroly nad pilou.

- Pří rezán napnu év ve budě e přlpravení na o že se může vymrš 1. Když se napětí v dřevních vláknech uvolní, napnutá větev může zasáhmout pracovníka nebo způsobit vymknutí pily z kontroly.

- Pří řezán keřů a m adých s romků dbej e zvýšené opa rnos l. Tenké větve mohou zachytit řetěz pily a vymrštit se proti várn mebo váis vyvéstí z rovnováhy.

- Pi u prénášej e za prédn držad o vypnu ou a v bezpečné vzdá enos i od a. Když pi u prénáš e nebo usk adňuje e vždy nasad e kry vod c iš y. Správné zacházení s pilou sníží niziko náhodného kontaktu s běžícím řetězem.

- Id e se pokyny na mazán nap nán ře zu a vým nu př sušens v. INesprávně napnutý nebo namazaný řetěz se může přetřhnout nebo zvýšit riziko zpětného rázu.

- Udržuj e rukoje i suché a čis é bez s op o eje nebo mazade. Mastné rukojeti jsou kluzké mohou vést ke ztrátě kontroly.

- ež e pouze dřevo. Nepouž vej e pi u k jinému než s anovenému úče u. Např kad nepouž vej e pi u na řezán p as ú zdiva nebo nedřev ných s avebn ch ma erlá ú. Použivání pily k jinému účelu, než k jakému je určema, může vyvolatt nebezpečnou situací.

Př činy a prevence zp ného rázu

Zpětný ráz se může objevit, pokud se špička vodící lišty dotkne nějakého předmětu obr. 3), nebo když se řetěz zachytí v řezu.

V některých případech může dotyk špičkou lišty způsobit nečekané zvednutí vodící lišty proti pracovníkovi.

Zachycení řetězu na horní části vodící lišty může odhodit lištu proti pracovníkovi.

Obě tyto reakce mohou vést ke ztrátě kontroly nad pilou a způsobit vážný úraz. Nespoléhejte se výhradně na bezpečnostní prvky pily. Při práci s řetězovou pilou byste měli dbát několika zásad, aby nedošlo k nehodě nebo úrazu.

Zpětný ráz je výsledkem nesprávného používání pily, špatného pracovního postupu nebo podmínek a lze mu předejít dodržováním níže uvedených bezpečnostních opatření:

• Držte pilu pevně, palce a prsty kolem rukojetí pily, obě ruce na pile, a zaujměte pozici, která vám umožní zvládnout sílu zpětného rázu.
  Pracovník může udržet zpětný náraz pod kontrolou, pokud dbá bezpečnostních opatření. Pilu nepouštějte.
• I ezání se nenatahujte a ne ežte nad v ku ramen. Snáze tak předejdete náhodnému dotyku špičkou lišty a umožní vám to lépe kontrolovat pilu v nepředvídaných situacích.
• oužívejte v hradně náhradní li ty a etězy určené v robcem. Nesprávné náhradní lišty a řetězy mohou způsobit přetržení řetězu nebo zpětný ráz.
• I te se pokyny v robce ohledně ost ení a držby etězu. Snížení výšky omezovací patky může vést k zvýšenému zpětnému rázu.

Dal | bezpečnostní doporučení

1. Návod k použití. Všechny osoby používající tento přístroj si musejí pečlivě přecíst celý návod k použití. Návod k použití musí být přiložen k přístroji v případě prodeje nebo zapůjčení jiné osobě.
2. ezpečnostní opat ení p ed použitím p ístroje. Nedovolte, aby tento přístroj používaly osoby, které nejsou důkladně seznámeny s návodem k použití. Nezkušené osoby musejí během zaškolování řezat pouze na stojanu ("koze").
3. ontrola. Před každým použitím pilu důkladně zkontrolujte, zvláště pokud přestála silný náraz, nebo jeví známky poruchy. Vykonejte všechny úkony popsané v kapitole "Údržba a uskladnění – Před každým použitím".
4. pravy a držba. Všechny součásti, které může vyměnit uživatel osobně, jsou uvedeny v kapitole "Montáž / demontáž". Pokud je potřeba, všechny ostatní součástky musejí být vyměněny výhradně pověřeným servisním střediskem.
5. blečení. obr. Při práci s tímto přístrojem musí uživatel používat uvedené ochranné oblečení: přiléhavé ochranné pracovní oblečení, pevnou pracovní obuv odolnou proti proříznutí, s neklouzavými podrážkami a vyztuženou špičkou, rukavice odolné proti proříznutí a vibracím, ochranné brýle nebo štít, mušlové chrániče sluchu a helmu (pokud hrozí nebezpečí padajících předmětů). K dostání u prodejců pracovního oblečení.
6. chrana zdraví ibrace a hladina hluku. Dbejte na předpisy týkající se hluku v bezprostředním okolí. Dlouhodobé používání přístroje vystavuje pracovníka vibracím, které mohou vyvolat tzv. "syndrom modrých prstů" (Raynaudův syndrom), syndrom karpálního tunelu a podobné poruchy.
7. chrana zdraví hemické lá ky Používejte olej schválený výrobcem.

8. chrana zdraví ysoké ep o y. Retězovka a retěz během provozu dosahují velmi vysokých teplot. Nedotýkejite se těchto částí, když jsou horké.

9. N Toto nářadí během provozu vytváří elektromagnetické pole. Toto pole za žádných okolností nesmí rušit aktivní nebo pasivní zdravotní implantáty. V zájmu omezení rizika vážného či smrtelného úrazu doporučujeme, aby se osoby se zdravotními implantáty před používáním tohoto nářadí poradily se svým lékařem a výrobcem implantátu.

ozpečnos p i p opravě a usk adněn . obr. Při přenášení na jiné pracoviště pilu odpojte z elektrické sitě a zapněte brzdu řetězu. Před přepravou nebo skladováním vždy nasadťte kryt na vodící lištu. Při přenášení v ruce musí lišta směřovat dozadu. Když pilu převážíte ve vozidle, bezpečně ji připevněte, aby se předešlo poškození.

pěn z. ob . Zpětný ráz spočívá v prudkém vymrštění lišty proti pracovníkovi. To se obvykle stává, když se horní část špičky lišty (tzv.“zóna nebezpečí zpětného rázu”) (viz červeně označenou část vodící lišty) přijde do styku s nějakým předmětem, nebo když se řetěz zasekne ve dřevě. Zpětný ráz může způsobit ztrátu kontroly nad pilou a vést k nebezpečným či dokonce smrtelným nehodám. Brzda řetězu a další bezpečnostní prvky na pile neposkytují dostatečnou ochranu před úrazem: pracovník si musí být dobře vědom, za jakých podmínek může dojít k zpětnému rázu a předcházet jim tím, že jim podle své zkušenosti věnuje zvýšenou pozornost a správně a opatrně zachází s pilou (například: nikdy neřežte několik větví najednou, protože může dojít k bezděčnému dotyku se “zónou nebezpečí zpětného rázu”).

ezpečnos p acovn ho p os e

1. Nedovolte dětem a osobám neobeznámeným s tímto návodem pracovat s pilou. Místní předpisy mohou upravovat požadovaný věk pracovníka.
2. Tento výrobek používejte výhradně způsobem a k účelům popsaným v tomto návodu.
3. Pečlivě zkontrolujte celý pracovní prostor, zda se v něm nevyskytují zdroje nebezpečí (např. silnice, chodníky, elektrické kabely, nebezpečné stromy atp.)
4. V pracovním prostoru se nesmějí zdržovat jiné osoby a zvířata (pokud nutno, prostor ohrad'te a označte výstražnými značkami) - nejmenší dovolená vzdálenost je 2,5 násobek výšky kmene nebo minimálně 10 metrů.

5. Pracovník je zodpovědný za nehody nebo ohrožení jiných osob nebo jejich majetku. ek ick bezpečnos

6. Doporučujeme používat proudový chránič s vypínacím proudem maximálně 30 mA. Ani používání proudového chrániče nezaručuje 100% bezpečnost a vždy je nutno dodržovat bezpečné pracovní postupy. Zkontrolujte svůj proudový chránič před každým použitím.

7. Před použitím zkontrolujte, zda kabel není poškozený. Pokud jeví známky poškození nebo opotřebení, vyměňte ho.
8. Výrobek nepoužívejte, pokud jsou elektrické kabely poškozené nebo opotřebované.

9. Okamžitě odpojte od elektrické sítě, pokud je kabel naříznutý nebo je poškozená izolace. Nedotýkejte se elektrického kabelu, dokud není odpojen elektrický zdroj. Nespravujte naříznutý nebo poškozený kabel. Nechte kabel vyměnit v pověřeném servisním středisku.

10. Prodlužovací kabel musí být vytažený z navíječe nebo rozvinutý, navinuté nebo svinuté kabely se mohou přehřívat a snížovat účinnost sekačky.

11. Dbejte na to, aby kabel / prodlužovací kabel byl za pracovníkem, aby nepředstavoval zdroj nebezpečí pro pracovníka nebo jiné osoby, a ujistěte se, že nemůže dojít k jeho poškození (teplem, ostrými předměty, ostrými hranami, olejem atp.)

12. Umístěte kabel tak, aby se během řezání nezachytil ve větvích a podobně.

13. Před odpojením zástrčky, spojky nebo prodlužovacího kabelu vždy nejdříve vypněte elektrickou zásuvku.

14. Vypněte, vytáhněte zástrčku ze zásuvky a zkontrolujte napájecí kabel, zda není poškozený nebo opotřebovaný, předtím než kabel stočíte k uskladnění. Poškozený kabel nespravujte. Nechte kabel vyměnit v pověřeném servisním středisku.

15. Pokud necháváte výrobek bez dozoru na jakoukoli dobu, vytáhněte zástrčku ze sítě.

11.Kabel svíjejte opatrně, pozor na zauzlování.

1. Používejte výhradně zdroj obousměrného elektrického napětí odpovídající napětí vyznačenému na štítku přístroje.

2. Tato řetězová pila má dvojitou izolaci v souladu s EN60745-1 a EN60745-2-13. Žádná část tohoto výrobku nesmí být za jakýchkoli podmínek uzemněna.

Kabely

1. Napájecí a prodlužovací kabely jsou k dostání v místním pověřeném servisním středisku.
2. Používejte pouze schválené prodlužovací kabely.
3. Používejte pouze prodlužovací šňůry určené k venkovním použití.
4. Pokud chcete při používání tohoto výrobku používat prodlužovací kabel, používejte výhradně kabely těchto rozměrů:

• 5,0 mm² : max. délka 40 m
• 5,0 mm² : max. délka 60 m
• 8,0 mm² : max. délka 100 m

Modely CSE , CSE S:

- 5,0 mm² : max. délka 50 m

- 8,0 mm² : max. délka 90 m

ÁNÍ YPÍNAČE

Na Vašem stroji je instalované zařízení (o , které pokud není zapojené, zabraňuje stisknutí vypínače za účelem zamezení náhodného spuštění.

N NÍ

YPÍNAČE

Váš stroj je vybaven zařízením, které okamžitě blokuje pilový řetěz při uvolnění vypínače; pokud nefunguje, nepoužívejte stroj, ale odneste ho do Autorizovaného servisního střediska.

NN Y YP A Y

Ochranný kryt levé ruky (o slouží (za předpokladu, že je na stroji instalován správným způsobem) k tomui, aby se Vaše ruka nedostala do kontaktu s pilovým řetězem. Ochranný kryt levé ruky má kromě toho i funkci spouštění brzdy pilového řetězu, zařízení, které bylo vyvinuto k zablokování pilového řetězu během několika milisekund v případě zpětného vrhu. Brzda pilového řetězu je vypojena, jakmile je ochranný kryt levé ruky stisknut dozadu a zablokován (pilový řetěz se může pohybovat). Brzda pilového řetězu je zapojena, jakmile je ochranný kryt levé ruky stlačen dopředu (pilový řetěz je zablokován). Brzdu řetězu lze aktivovat zatlačením vpřed levým zápěstím anebo kdyl se zápěstí dostane do styku v předním krytem ruky následkem zpětného rázu.

Kdyl se pila pouljívá s tyčí ve vodorovné poloze, např. při kácení stromů, brzda řetězu poskytuje menší ochranu (o

NOTA: Jakmile je zapojena brzda pilového řetězu, bezpečnostní vypínač přerušuje přívod proudu do motoru.

o něním zdy čz z o n o d ní ín í Y AČ

Zařízení je vybaveno lapačem řetězu (o umístěným pod řetězovým kolem. Tento mechanismus je navrjlen k zastavení zpětného pohybu řetězu v případě přetrljení nebo vykolejení řetězu.

Těmto situacím se lze vyhnout zajištěním správného napětí řetězu (Viz kapitola "D. Montál/demontál").

NN Y Y

Slouží k ochraně (o ruky v případě rozbití pilového řetězu.

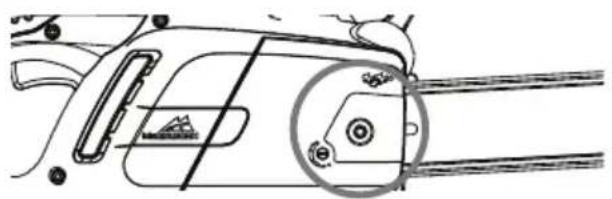

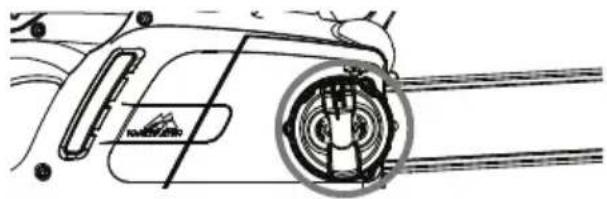

Postup při montáži se mění podle modelu Vašeho stroje, proto se řiřite obrázky a typem stroje uvedeným na štítku výrobku, věnujte zvýšenou pozornost správné montáži.

1. Zkontrolujte, zda není zapojena brzda pilového řetězu, pokud ano vypojte ji.
2a. Odšroubujte přidržnou matici lišty a vyjměte kryt hnacího řetězového kola.	2b. Odšroubujte přidržný knoflík lišty a vyjměte kryt hnacího řetězového kola.
3 Umístěte řetěz přes lištu. Začněte u čelního zubu a zasunujte do drážky vodicí lišty.PZajistěte, aby byla ostrá strana čela rezných zubů vepředu na horní části lišty. Noste rukavice.4a. Zajistěte, aby byl čep napínače řetězu co nejvice vzadu od hnacího kola. Nasad’te lištu na přidržný šroub lišty a čep napínače řetězu a umístěte řetěz na hnací řetězové kolo.Umístěte zpět kryt hnacího řetězového kola. Zajistěte, aby byly hnací zuby řetězu zasunuty hnacím řetězovém kole a ve vodicí drážce.5a. Volně utáhněte přidrlnou matici rukou.6a. K napnutí řetězu šroubujte šroubem napínáku vpravo pomocí dodaného klíče/ šroubováku. Ke snílení napětí šroubujte vlevo (při provádění této operace udrlujte přední část tyče zvednutou vzhůru)7. Napínejte řetěz, dokud nebude napětí řetězu správné.8a. Utáhněte přidrlnou matici tyče pomocí dodaného klíče/šroubováku.	4b. Otočte kovové přetáčecí kolečko co nejdále proti směru hodinových ručiček. Nasad’te lištu na přidržný šroub lišty a umístěte řetěz na hnací řetězové kolo.Umístěte zpět kryt hnacího řetězového kola. Zajistěte, aby byly hnací zuby řetězu zasunuty hnacím řetězovém kole a ve vodicí drážce.5b. Volně utáhněte přidržný knoflík tyče6b. K napnutí řetězu šroubujte vnějším knoflíkem napínáku vpravo. Ke snílení napětí šroubujte vlevo (při provádění této operace udrlujte přední část tyče zvednutou vzhůru)Odtáhněte řetěz od tyče a zajistěte mezeru přiblijně 2-3 mm8b. Tyč utahujte, dokud nebude pevně zajištěna.

Příliš silné napnutí pilového řetězu může přetěžovat motor a poškodit ho, pokud není dostatečně napnut, může dojít k jeho uvolnění, zatímco správně napnutý pilový řetěz znamená lepší řezný výkon stroje a jeho delší životnost. āasto kontrolujte napěti pilového řetězu, protože použitím se jeho délka natahuje (zejména pokud je nový, při první montáži zkontrolujte napětí po uplynutí 5 minut práce); v každém případě nenapínejte pilový řetěz hned po použití, ale vyčkejte, až se ochladí. Pokud musíte seřidit napětí pilového řetězu, vždy nejdříve uvolněte upevňovací matice/knoflík lišty před zásahem na šroubu/knoflíku napínání řetězu; správně ho napněte a znovu utáhněte upevňovací matice/knoflík lišty

T ST VE

Spuštění: pevně uchopte obě rukojeti, uvolněte páku brzdy řetězu a současně zajistěte, aby byla ruka stále na přední rukojeti, stiskněte a drjte spínací blok zamáčknutý, poté stiskněte spínač (nyní můlete spínací blok uvolnit).

t ní: Stroj se zastavi, jakmile uvolníte vypínač. Pokud se stroj nezastaví, zapojte brzdu pilového řetězu, odpojte kabel ze sítě a odneste ho do Autorizovaného servisního střediska.

.M ÁN T V ET

PO O Nedostatečné promazání řezacího nástroje způsobuje rozbití pilového řetězu s vážným nebezpečím zranění osob i se smrtelnými následky.

Mazání lišty a pilového řetězu je zajištováno automatickým čerpadlem. Zkontrolujte podle pokynů v sekci "Údržba", zda je řetězový olej dodáván v dostatečném množství.

V tě

Použivejte výhradně nový olej (speciální typ pro řetězy) s dobrou viskozitou: musí mít dobrou přilnavost a zaručovat správné kluzné vlastnosti jak v létě tak v zimě. Pokud nemáte k dispozici řetězový olej, použijte převodový olej EP 90.

Nikdy nepoužívejte vyježděné oleje, protože jsou škodlivé pro Vás, stroj a životní prostředí. Zkontrolujte, zda je olej vhodný pro teplotu prostředí v místě použití: při teplotách pod 0°C některé oleje houstnou, přetěžují a poškozuji čerpadlo. Pro volbu nejvhodnějšího oleje se obraťte na Vaše Autorizované servisní středisko.

p ní

Odšroubujte zátku olejové nádrže, naplňte nádrž, přitom dejte pozor, aby nedošlo k úniku oleje (pokud k tomu přece dojde, dobře očistěte motorovou pilu) a dobře utáhněte zátku

G. ÚDRŽBA A SKLADOVÁNÍ

Před prováděním jakékoli údržby nebo čištění vytáhněte zástrčku ze sítě.

POZORI Pokud pracujete v obzvláště špinavém nebo prašném prostředí, popsané operace musí být prováděny v kratších intervalech než je uvedeno.

Před každ m použitím

Zkontrolujte, zda čerpadlo řetězového oleje správně funguje, nasměrujte lišty směrem ke světlé ploše ve vzdálenosti dvaceti centimetrů, po minutě chodu stroje se na ploše musí objevit zřetelné stopy oleje obr. .Zkontrolujte, zda pro zapojení a vypojení brzdy pilového řetězu nemusíte vyvíjet příliš velký tlak nebo naopak k zapojení nebo vypojení dochází příliš snadno, zkontrolujte také, zda není zablokovaná. Pak zkontrolujte její funkci následujícím způsobem: vypojte brzdu pilového řetězu, uchopte správným způsobem stroj a uveřite ho do chodu, zapojte brzdu pilového řetězu stlačením ochranného krytu levé ruky pomocí levého zápěstí/levé paže, přitom nikdy nepouštějte rukojetě obr. . Pokud brzda pilového řetězu funguje, pilový řetěz se musí okamžitě zablokovat. Zkontrolujte, zda je pilový řetěz naostřený (viz dále), v dobrém stavu a správně napnut, pokud je nepravidelně opotřebený nebo jeho rezný zub dosahuje výšky pouze 3 mm, vyměňte ho obr. .

áasto čistěte ventilační otvory, zamezíte tak přehřívání motoru. obr.4

Zkontrolujte funkci vypínače a zablokování vypínače (tuto operaci provádějte s vypojenou brzdou pilového řetězu): zapněte vypínač a zablokování vypínače a zkontrolujte, zda se hned po uvolnění vracejí do klidové polohy; ověřte, zda bez zapojení zablokování vypínače není možné zapnout vypínač.

Zkontrolujte, zda zachycovač řetězu a ochranný kryt pravé ruky jsou v dobrém stavu a bez viditelných závad jako například poškození materiálu.

aždé hodiny prá e se strojem

Zkontrolujte lištu, pokud je to nutné pečlivě očistěte její otvory mazání obr.5 a vodící drážku obr.6 , pokud je drážka opotřebená nebo na ní jsou patrné hluboké rýhy, vyměňte ji. Pravidelně čistěte hnací kolo a kontrolujte, zda není nadměrně opotřebené. obr. . Promažte řetězku na špici lišty tukem pro ložiska označeným otvorem obr. .

Ostření pilového řetězu v případě potřeby

Pokud pilový řetěz neřeže bez nutnosti přitlačit lištu na dřevo a vyrábí velmi jemné piliny, znamená to, že není dobře nabroušený. Pokud se při rezání netvoří piliny, pilový řetěz je zcela tupý a při rezání drtí dřevo na prach. Dobře naostřený pilový řetěz projíždí dřevem sám a tvoří dlouhé a velké piliny.

Řezná část pilového řetězu je představována rezným článkem obr. , s rezným zubem obr. a omezovačem hloubky řezu obr. . Rozdíl výšky mezi nimi určuje hloubku řezu; pro správné ostření potřebujete vodič ocílky, kulatou ocílku o průměru 4 mm. Postupujte následujícím způsobem: se správně namontovaným a správně napnutým pilovým řetězem zapojte brzdu pilového řetězu, umístěte vodič ocílky podle obrázku, kolmo k liště obr. , a nabruste rezný zub na úhel zobrazeným na obrázku obr. , ostření provádějte vždy zevnitř směrem ven a při návratu snižte vyvíjený tlak (je velmi důležité dodržovat správný postup při ostření: příliš velké, nedostatečné úhly ostření nebo chybný průměr ocílky zvyšují sklon stroje k zpětným vrhům). Pro dosažení přesnějších bočních úhlů nastavte ocílku tak, aby vertikálně přesahovala horní reznou část přibližně o 0,5 mm. Naostřete nejdříve všechny zuby na jedné straně, pak otočte stroj a opakujte operaci. Zkontrolujte, zda po ostření mají všechny zuby stejnou délku a zda výška omezovačů hloubky dosahuje 0,6 mm pod úrovní horní rezací části: zkontrolujte výšku pomocí šablony a opilujte (pomocí plochého pilníku) vyčnívající část, zaoblete pak přední část omezovače hloubky obr. 4 , přitom dávejte pozor, abyste NEOPILOVALI i zub ochrany proti zpětnému vrhu obr. 5 .

ažd h hodin prá e stroje

Odneste stroj do Autorizovaného servisního střediska ke generální revizi a kontrole brzdných zařízení.

kladování

Produkt skladujte v chladu a suchu a mimo dosah dětí. Neskladujte venku.

ěhem použití se vyhněte obr.

-řezání v situaci, kdy by se kmen mohl během řezání zlomit (dřevo je napnuté, suché stromy apod.): náhlé zlomení může být velmi nebezpečné.

-aby se lišty nebo pilový řetěz zasekly v řezu: pokud k tomu přece dojde, odpojte stroj od přívodu napětí a pokuste se zvednout kmen, vyvijetje páku pomocí vhodného nástroje; nesnažte se vytáhnout stroj jeho taháním nebo otrásáním, mohli byste poškodit stroj nebo se zranit.

-situacím, které by mohly způsobit reakci zpětného vrhu.

- poulití produktu na výškou ramen

- řezání dřeva s cizími předměty, např. hřebíky

ěhem použití obr.

-Pokud řežete ve svahu, pracujte vždy nad kmenem, tímto způsobem Vás kmen nemůže zasáhnout, pokud by se začal koulet dolů.

-V případě kácení dokončete za každých okolností započatou práci: částečně pokácený strom by se mohl zlomit.

-Na konci každého řezu zaznamenáte značnou změnu síly potřebné k držení stroje, dávejte velký pozor, abyste neztratili kontrolu nad strojem.

V následujícím textu se soustředíme na dva typy řezu: řez pomoci tažení řetězu (shora směrem dolů) obr. , u kterého je nebezpeči náhlého přemístění stroje směrem ke kmeni s následnou ztrátou kontroly, pokud je to možné, používejte při práci ozubenou opěrku.

sez s tlačením řetězu (zdola směrem nahoru) obr. : u kterého je nebezpečí náhlého přemístění stroje směrem k pracovníkovi s rizikem jeho zasažení nebo náraz rizikového sektoru na kmen a následnou reakcí zpětného vrhu; při řezání proto dávejte velký pozor.

Nejbezpečnější způsob použití stroje je upevnění dřeva na kozu, řezání shora směrem dolů a práce mimo opěry. obr.4

Použití ozubené opě ky

Jakmile je to možné, používejte ozubenou opěrku pro bezpečnější řezání: zasaíte ji do kůry nebo do povrchu kmene, zajistíte si tak snadnější kontrolu stroje.

Dále jsou uvedené typické postupy, které je třeba dodržet v určitých situacích, pokaždé však zhodnotte, zda jsou vhodné nebo ne pro Váš případ, a zvažte, jak provést řez s co nejmenším rizikem.

men na zemi (Nebezpečí kontaktu pilového řetězu s terénem na konci řezu). ob .5

šežte shora směrem dolů skrz celý průměr kmene. Na konci řezu postupujte opatrně, abyste zamezili kontaktu pilového řetězu s terénem. Pokud můžete, přerušte řezání ve 2/3 tloušťky kmene, otočte kmen a řežte zbývající část shora směrem dolů, abyste se tak vyhnuli nebezpečí kontaktu pilového řetězu s terénem.

Kmen opřený jen na jednom konci (Nebezpečí zlomení kmene během řezu) o

Začněte řezat zespodu do přibližně 1/3 průměru, pak práci dokončete shora a napojte se na již provedený řez.

Kmen opřený na d o konc c (Nebezpečí stlačení pilového řetězu.) o

Začněte řezat shora do přibližně 1/3 průměru, pak práci dokončete zdola a napojte se na již provedený řez.

e n kmene e c o e a Vždy stůjte ve svahu nad kmenem. Když 'prořezáváte', abyste si uchovali úplnou kontrolu, před koncem řezu uvolněte tlak, ale držte pevně rukojeti pily. Nenechte řetěz dotknout země.

K cen om

Nikdy se nepokoušejte káct stromy, pokud nemáte dostatečnou zkušenost, v každém prípadě nekácejte nikdy stromy, jejichž průměr kmene je větší než délka lišty! Tato operace je vyhrazena zkušeným uživatelům vybavený vhodným zařízením.

Účelem kácení je nechat padnout strom do co nejlepší polohy pro následné odstraňování větví a řezání kmene. (Zamezte tomu, aby se padající strom zachytil do větví druhého stromu: stahovat zachycený strom je velmi nebezpečné).

Musíte rozhodnout co nejlepší směr pádu na základě následujícího zvážení: co se nachází kolem stromu, jeho naklonění, nahnutí, směr větru a koncentrace větví.

Neopomeňte výskyt suchých nebo zlomených větví, které by se mohly zlomit během kácení a představovat nebezpečí.

Během kácení stromů v kritických podmínkách si po ukončení řezu okamžitě sejměte chrániče sluchu, abyste mohli zaznamenat neobvyklé zvuky a eventuální výstražné signály.

ře n ope ace ře a e n niko ce

Odstraňte větve, které brání v práci o , začněte shora směrem dolů tak, aby se kmen nacházel mezi Vámi a strojem, odstraňte pak obtížné větve jednu po druhé. Odstraňte porost kolem stromu a při určení únikové cesty zaznamenejte případné překážky vyskytující se kolem stromu (kameny, kořeny, příkopy apod.) a bránící v úniku (úniková cesta slouží při padání stromu); na obrázku je zobrazený směr, kterým se musíte vydat (A předpokládaný směr pádu stromu. B.Úniková cesta C. Nebezpečná zóna)

K ST MU o 10

Za účelem zajištění kontroly nad pádem stromu musíte provést následující řezy:

Směrový zářez, který musí být provedený jako první, slouží ke kontrole směru pádu stromu: nejdříve řežte HORNÍ ČÁST směrového zářezu na straně, ke které má být strom pokácen. Stůjte na pravé straně stromu a řežte metodou tahání řetězu; pak proveīte SPODNÍ ČÁST řezu, který se musí setkat s koncem horní části. Hloubka směrového zářezu musí odpovídat 1/4 průměru kmene, s úhlem nejméně 45° mezi horním a dolním řezem. Setkání mezi dvěma řezy se nazývá “linka směrového řezu”. Linka musí být dokonale vodorovná a v pravém úhlu (90 °) ke směru pádu.

şez při kácení, který má za účel pád stromu, musí být proveden ve výšce 3-5 cm nad spodní částí linky směrového řezu a končit ve vzdálenosti 1/10 kmene od zářezu. Držte se na pravé straně stromu a řežte metodou tahání řetězu, použijte přitom ozubenou opěrku.

Zkontrolujte, zda se strom nekloní jiným směrem než plánovaným. Hned jak je to možné, vložte do zářezu dřevorubecký klín. áást stromu, která zůstala neřezaná se nazývá "kloub", který vede strom při pádu; pokud je nedostačující, není rovný nebo není úplně přeřezán, není schopen kontrolovat pád stromu (velmi nebezpečná situace!), proto je nezbytné, aby různé řezy byly provedeny s maximální přesností.

Na konci řezání strom musí začit padat, pokud je to nutné, pomožte si vložením dřevorubeckého klínu nebo dřevorubecké páky.

a o n

Jakmile je strom poražen, je třeba ho zbavit větví, to znamená odřezat větve z kmene. Nepodceňujte tuto operaci, protože k většině případů zpětného vrhu dochází během odvětvování, dávejte velký pozor na polohu špice lišty během řezu a pracujte na levé straně kmenu.

I. EKOLOGIE

V této kapitole najdete informace užitečné pro dodržení vlastností ekologické kompatibility, na kterou byl brán ohled při vývoji tohoto stroje, dodržení správného použití stroje a zpracování olejů.

O ŽITÍ STROJE

Operace plnění olejové nádrže musí být provedeny tak, aby řetězový olej neunikal do okolního prostředí.

LIK I E

Nenechávejte v okolním prostředí nefungující stroj, ale odevzdejte ho firmě, která má povolení k likvidaci odpadků podle předpisů platných norem.

Tento symbol na výrobku nebo na obalu znamená, že s výrobkem nelze nakládat jako s odpadem domácnosti.

Výrobek je tøeba odnést do póíslušného sběrného místa k recyklaci elektrických a elektronických zaóízení.

Zajištěním øádné likvidace výrobku pomøžete pøedejít potenciálním záporným vlivom na životní prostøedí a lidské zdraví, které by se mohly projevit v pœípadě likvidace tohoto výrobku nepatóičné zpøsobem.

Podrobnější informace o recyklaci tohoto výrobku si vyžádejte na Vašem obecním úøadu, od firmy zabývající se likvidací domácího odpadu anebo v prodejně, kde jste výrobek zakoupili.

.T LK ÍZA
	Nespoudiši se motor mo	Špatnátkunkce Stroj se Motor nebo spouští, ale neobvyklým neblokuji správným motor ztrácí špatně způsobem způsobem na výkonu řeže otáčení		pilového řetězu
Ověřte, zda je v siti napětí
Ověřte, zda je zástrčka správně zapojena
Ověřte, zda není poškozený kabel nebo prodlužovací kabel
Ověřte, zda není zapojena brzda pilového řetězu
Zkontrolujte, zda je řetěz řádně smontován a napnut
Zkontrolujte mazání pilového řetězu podle pokynů uvedených v kapitolách F a G
Zkontrolujte, zda je pilový řetěz naostřený
Zkontrolujte, je je aktivovaná pojistka - vypínač
Obratte se na Autorizované servisní středisko

35cm Pilový řetěz

Vodící lišta

40cm Pilový režetěz

Vodící lišta

91 J052XN

91 J056XN

Číslo součástky:

Číslo součástky:

Číslo součástky:

Číslo součástky:

530051538

5 6965 01

530051539

5 6965201

L. ES PROHLÁŠENÍ O SHODĚ

Husqvarna AB, S-561 82, Huskvarna, Sweden

Prohlašuje na základě výhradní odpovědnosti, je produkt(y);

Označení	s w - Řetězová p l
Označení typů	9		2040	2040
Identifikace Série	z	o	t te
Rok výroby	z	o	t te

Splňuje základní poľadavky a předpisy následujících směrnic ES:

200 42 2004 0 2000 4 20

zalojeno na následujících poulitých harmonizovaných norem EU:

N 074 - N 074 -2- N 0 4-2 N 0 4- N 000- -2 N 000- -

Notifikovaný orgán, který provedl ES přezkoušení

v souladu se článkem 8, odstavcem 2c.... TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Germany

Certifikát č. BM 50268379

Maximální hladinu akustického tlaku L _pA přepočítanou dle váhového filtru A na pracovní stanici a měřenou podle normy

EN60745-2-13 udává tabulka.

Maximální váženou hodnotu a_h vibrací rukou / paží, měřenou podle normy EN60745-2-13 u výběru výše uvedených produktů, udává tabulka.

Deklarovaná celková hodnota vibrací byla měřena v souladu se standardní metodologií a lze ji použít ke srovnání různých nářadí.

Deklarovanou celkovou hodnotu vibrací lze také použít jako předběžný odhad expozice.

pozo č

Emise vibrací během vlastního používání elektrického nářadí se může lišit od deklarované celkové hodnoty v závislosti na způsobu používání nářadí.

Je potřeba stanovit bezpečnostní opatření na ochranu osoby, která pracuje s nářadím, na základě odhadu expozice za daných podmínek (s ohledem na všechny části pracovního cyklu včetně doby, kdy je nářadí vypnuté nebo běží naprázdno, nejenom doby provozu).

2000/14/ES: Hodnoty naměřená intenzity zvuku Lw a zaručené intenzity zvuku Lw odpovídají tabulkovým hodnotám.

Postup hodnocení shody.... Annex V

Ulm 12/02/2013

P. Lamelli

Globální ředitel výzkumu a vývoje - ruční nástroje

Držitel technické dokumentace

Hmotnost s prázdnými nádržemi (Kg) 4.3 4.5 4.4 4.6

Výkon (kW) 1.8 1.9 2.0 2.0

Obsah olejové nádrže (cm³) 240 240 240 240

Maximální délka lišty (cm) 35 35 40 40

Rozteč pilového řetězu (mm) 9.52 9.52 9.52 9.52

Kalibr řetězu (mm) 1.3 1.3 1.3 1.3

Naměřená intenzita zvuku L _WA (dB(A)) 106 106 106 106

Zaručená intenzita zvuku L _WA (dB(A)) 110 110 110 110

Akustický tlak L _pA (dB(A)) 95 95 95 95

Nejistota K_pA(dB(A)) 2.5 2.5 2.5 2.5

Vibrace do rukou / paži a_h (m/s²) 7.28 7.28 8.08 8.08

Výchylka K_ah (m/s²) 1.5 1.5 1.5 1.5

V závislosti na vlastnostech místní elektrické sítě používání tohoto výrobku může způsobit krátký pokles napětí v okamžiku jeho zapnutí. To může ovlivnit jiné elektrické přístroje, např. způsobit chvilkové pohasnutí lampy. Pokud je impedance (Zmax) ve vaší elektrické síti nižší než hodnota vyznačená v tabulce (pro daný model) tyto vlivy se neprojeví. Hodnotu impedance ve vaší síti můžete zjistit dotazem u vašeho dodavatele.

A. VŠEOBECNÝ POPIS

Všeobecné bezpečnostné opatrenia pre elektrické nástroje

Použitie a údržba e ektrického n stro a

Be pečnostné pokyny pri pr ci s reťa ovou pí ou:

NOTA: Ak je zapojená brzda reťaze, bezpečnostný vypínač prerušuje prívod prúdu do motoru.

△ i i

1. Skontrolujte, či nie je zapojená brzda reťaze, pokial' áno vypojte ju.

2a. Odskrutkujte maticu držiacu lištu a odstráňte kryt na reťazovom kolese.

2b. Odskrutkujte otočný regulátor držiaci lištu a odstráněte kryt na reťazovom kolese.

1. Reťaz položte nad lištu a vložte ju do drážky na vodiacej lište, začnite na špici ozubeného kolesa. Upozornenie! Skontrolujte, či ostrá strana rezných zubov smeruje dopredu na hornej časti lišty. Používajte ochranné rukavice.

a tavenie: Stroj sa zastaví, ak uvolníte vypínač. Pokial' sa stroj nezastaví, zapojte brzdu reťaze, odpojte kábel zo siete a odneste ho do Autorizovaného servisného strediska.

M NE T

Mazanie lišty a reťaze je zaistované automatickým čerpadlom. Skontrolujte podľa pokynov v odseku "Údržba", či je reťazový olej dodávaný v dostatečnom množstve.

o are azov o oea

Odskrutkujte zátku olejovej nádrže, naplnite nádrž, pritom dajte pozor, aby nedošlo k úniku oleja (pokial' k tomu predsa dôjde, dobre očistite motorovú pilu) a dobre utiahnite zátku.

Pre vy onan ržby a ebo pre čisten o po te v robo o ro a e e tri e ener ie.

Výrobok skladujte na suchom a chladnom mieste a mimo dosahu detí. Neskladujte v exteriéri.

EC NIKY Z

- V prípade stínania dokončite za každých okolností započnutú prácu: částočne šťatý strom by sa mohol zlomit.

Certifikát č. BM 50268379

Garantovaná hodnota úrovne hluku LWA (dB(A)) 110 110 110 110

Hladina hluku L_pA (dB(A)) 95 95 95 95

Neistota K_pA (dB(A)) 2.5 2.5 2.5 2.5

Vibrácia ruky/ramena a_h (m/s²) 7.28 7.28 8.08 8.08

Odchýlka K_ah (m/s ² ) 1.5 1.5 1.5 1.5

1 0.382 0.382 0.382 0.382

6 1

skladni z osnovními zahtevami in določili naslednjih direktiv ES:

na osnovi naslednjih veljavnih harmoniziranih standardov EU:

Priglašeni organ, ki je opravil pregled tipa ES

v skladu z 2c. razdelkom 8. člena.... TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Germany

št. certifikata. BM 50268379
