CSE2040 - Zaag MCCULLOCH - Gratis gebruiksaanwijzing en handleiding

Kenmerk	Details
Zaagtype	Elektrische zaag
Vermogen	2000 W
Bladlengte	40 cm
Kettingsnelheid	13 m/s
Gewicht	4,5 kg
Gebruik	Ideaal voor het zagen van hout, bomen en takken
Onderhoud	Regelmatig slijpen van de ketting, controle van het oliepeil
Veiligheid	Beschermingsuitrusting aanbevolen, kettingrem
Garantie	2 jaar
Inclusief accessoires	Kettingolie, gebruikershandleiding

Veelgestelde vragen - CSE2040 MCCULLOCH

Hoe start ik de MCCULLOCH CSE2040 zaag?

Zorg ervoor dat de zaag is aangesloten, druk vervolgens op de aan/uit-knop en trek tegelijkertijd de trekker van het handvat om het blad te starten.

Wat is de compatibele bladlengte voor de MCCULLOCH CSE2040?

De MCCULLOCH CSE2040 is compatibel met bladen van 40 cm.

Hoe slijp ik het zaagblad van de MCCULLOCH CSE2040?

Gebruik een geschikte slijpschijf om het zaagblad te slijpen. Zorg ervoor dat u de oorspronkelijke slijphoek volgt voor betere prestaties.

Wat te doen als de zaag niet start?

Controleer of de zaag correct is aangesloten, of de voedingskabel niet beschadigd is en zorg ervoor dat de aan/uit-knop in de "ON"-stand staat.

Hoe vervang ik het zaagblad van de MCCULLOCH CSE2040?

Koppel de zaag los, verwijder de beschermkap en schroef het zaagblad los met de meegeleverde sleutel. Installeer het nieuwe blad met inachtneming van de draairichting.

Welke olie moet ik gebruiken voor de MCCULLOCH CSE2040?

Gebruik speciaal voor kettingzagen ontwikkelde kettingolie om een effectieve smering van de ketting te garanderen.

Hoe stel ik de kettingspanning in op de MCCULLOCH CSE2040?

Gebruik de spanningsknop aan de zijkant van de zaag om de kettingspanning aan te passen. De ketting moet vrij kunnen draaien zonder te los te zitten.

Kan ik de MCCULLOCH CSE2040 gebruiken bij vochtig weer?

Het wordt afgeraden de zaag te gebruiken bij vochtig weer of regen, omdat dit de veiligheid en prestaties van het gereedschap kan beïnvloeden.

Wat is de garantie van de MCCULLOCH CSE2040?

De MCCULLOCH CSE2040 heeft doorgaans een garantie van 2 jaar, maar controleer de specifieke voorwaarden bij uw verkoper.

Hoe maak ik de MCCULLOCH CSE2040 schoon na gebruik?

Koppel de zaag los en gebruik een droge doek om vuil en stof te verwijderen. Vermijd het gebruik van water of agressieve reinigingsmiddelen.

GEBRUIKSAANWIJZING CSE2040 MCCULLOCH

Oorspronk lijk instructi s

Elektrische kettingzaag

Orinalinstruks r

Elektrisk kjedesag

Alkuprais tohjt

Deze informatatie lezen alvorens het product in gebruik te nemen en zorgvuldig bewaren

VI INFORMA JON

Door konstante produit ontwikkeling behoud de fabrikant zich hetrecht voor om rechnische specificaties zoals vermeld in deze handleiding te veranderen zonder biervan vooraf bericht te gehen.

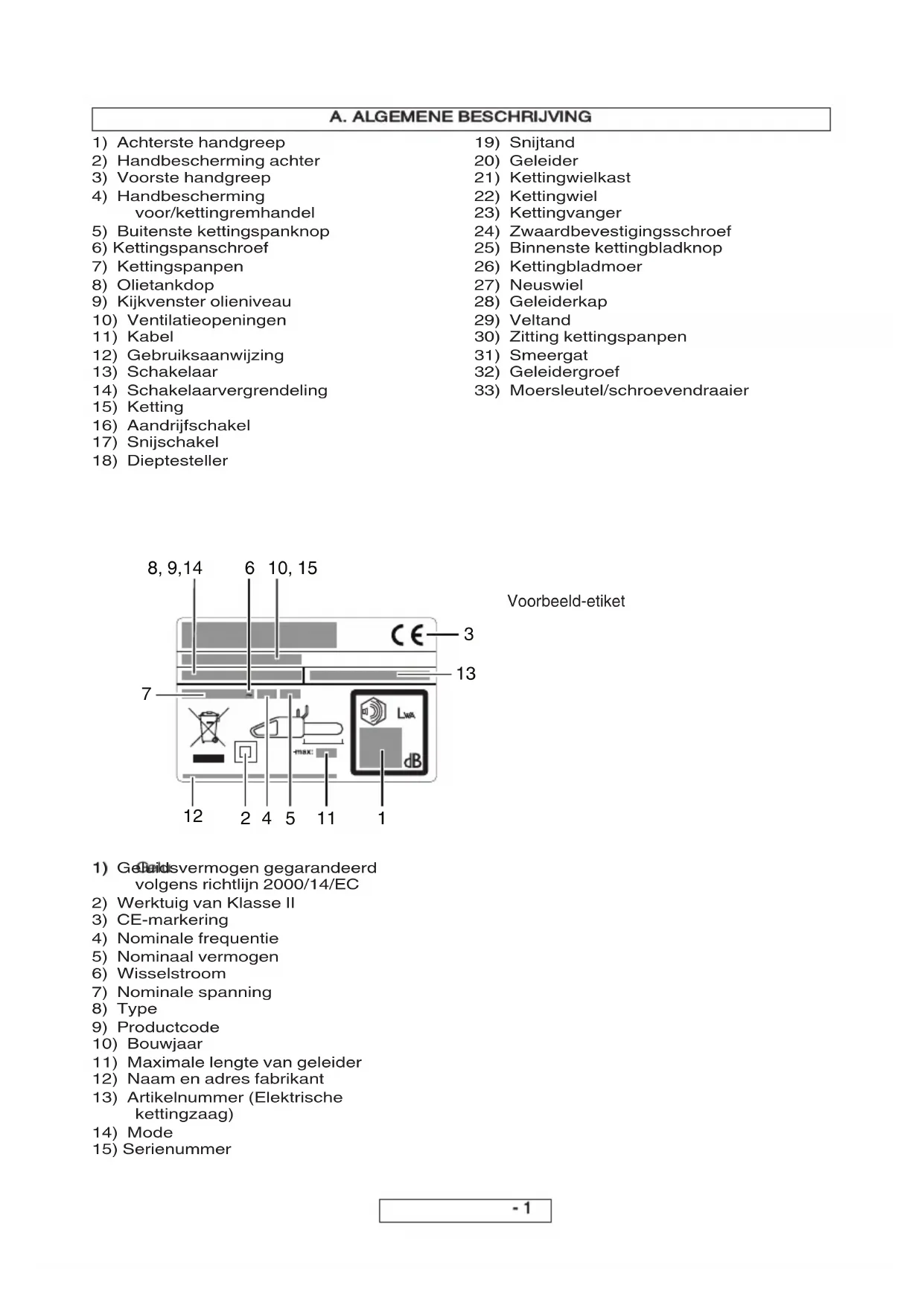

1) Achterste handgreep
2) Handbescherming anschter
3) Voorste handgreep
4) Handbescherming voor/kettingremhandel
5) Buitenste kettingspanknop
6) Kettingspanschoef
7) Kettingspanpen
8) Olietankdop
9) Kijkvenster olieniveau
10) Ventilateopeningen
11) Kabel
12) Gebruiksaanwijzing
13) Schakelaar
14) Schakelaarvergrendeling
15)Ketting
16) Aandrijfschakel
17) Snijschakel
18)Dieptesteller

19) Snijtand
20) Geleider
21)Kettingwielkast
22)Kettingwiel
23) Kettingvanger
24) Zwaardbevestigingschroef
25) Binnenste hettingbladknop
26) Kettingbladmoer
27) Neuswiel
28) Geleiderkap
29) Veltand
30) Zitting kettingspanpen
31) Smeergat
32) Geleidergroef
33) Moersleutel/schroevendraier

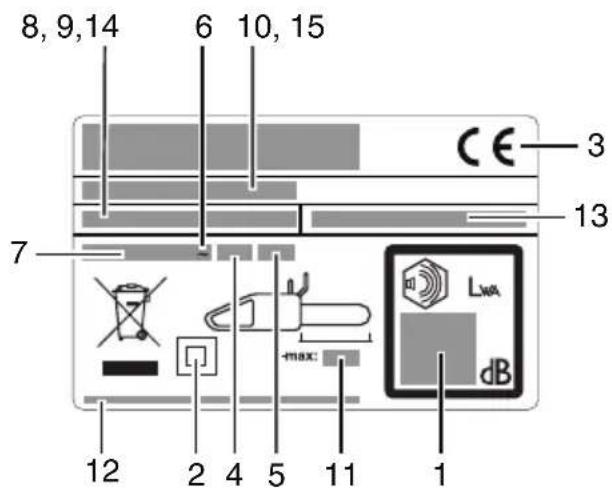

Voorbeeld-etiket

1) Geldaidsvermögen gegenandeerd volgensrichtlijn 2000/14/EC
2) Werktuig van Klasse II
3) CE-markering
4) Nominale frequentie
5) Nominal vermogen
6) Wisselstroom
7) Nominale spanning
8) Type
9) Productcode
10) Bouwjaar
11) Maximale lenghte van geleider
12) Naam en adres fabrikant
13) Artikelnummer (Elektrische kettingzaag)
14) Mode
15) Serienummer

B. VEILIGHEIDSINSTRUCTIES

BETEKENIS VAN DE SYMBOLEN

Waarschuwing Gebruiksaanwijzing aandachtig lezen

Veiligheidslaarzen

Helm, gehoor-bescherming en veilgheidsbril of vizier

Veiligheids-handschoenen

Lange veilligheidsbroek
tegen snijwonden

Remuitgeschakeld, ingeschakeld

Als het snoer beschadigd of doorgesneden is, dient u de stekker onmiddelijk uith het stopcontact te halen

Houd omstandersuit de buurt

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen.

veilgheidswaarschuwingen en alle instructies. Het

niet opwolgenwan dewaarsbwnwipge eniminstrietieskan stroomschokken,bonanbenuhenstgiteletseit tot gevolghebben.

ewaar alle waarschuwingen en instructies voor toekomstig ge ruik.

Onder de term "elektrisch gereedschap" in de waarschuwingen worden verstaan uw elektrisch gereedschap met netvoeding (met snoer) of uw elektrisch gereedschap met batterij (zonder snoer).

eiligheid op de werkplek

a org ervoor dat de werkplek schoon en goed verlicht is. Een rommelige of donkere werkplek kan ongelukken verroorzaken.

Ge ruik het elektrisch gereedschap Niet in e plosieve atmoseeren ivooreeld in aanwe igheid van ontviam are vloeisto en gassen o sto. Elektrische gereedschappen geben vonken af die het stof of die dampen vlam konnen doein vatten.

c org ervoor dat kinderen en omstanders op een a stand li ven wanner u een elektrisch gereedschap ge ruikt. Als u afgeleid wordt kaunt u die controle over het gereedschap verliezen.

Richting van desnijtand

Altijd met twee handengebruiken

Gevaar voor terugslag

Nietblootstellen aan regen of vocht

Kettingolie

Nietdoen...

Machine uitschakelen

Haal de stekker UIT het sto contact voordat u de machine verstelt of schoonmaakt

Kans o elektrische schok

lektrische veiligheid

a e stekker van het elektrisch gereedschap moet geschikt in voor het stopcontact. Nooit een stekker modiceren. Ge ruik geen adapterstekkers in com inatie met geaarde elektrische gereedschappen. Ongemodificatieestakkersere ngesleiheltstopcontaeten reducem hem hteftiscoovnnsstronssstokketien
ermid lichaamscontact met geaarde oppervlakken oals pi pen radiators omui en en koelkasten. Het risico van stroomschokken neemt toe als uw lichaam geaard wordt.
c Stel elektrische gereedschappen nicht loot aan regen o natte condities. Als er water in een elektrisch gereedschap komt, neemt het risico wam stroomschokken toe.
d Mis ruik het snoer Niet. Ge ruik het snoer Niet om het elektrisch gereedschap te dragen o maar u toe te trekken o de stekker uit het stopcontact te trekken. Houd het snoer uit de uurt van warmte ronnen olie scherpe randen en ewegende onderden. Meteen beschadigdt ofweeknoptsnoer neemt het risico van stroomschokken toe.
e Als het elektrisch gereedschap uiten ge ruikt worden ge ruik dan een verlengsnoer dat geschikt is voor ge ruik uitenhuis. Het gebruikwanteergesbicht snoer venminderthetrisioovan straanschokken.

f) Als gebruik van elektrisch gereedschap op een vochtige plek onvermijdelijk is, gebruik dan een door een aardlekschakelaar (RCD) beschemde voedingsbron. Een RCD verminder het risico van strooornschokkem.
3) Persoonlijke veiligheid
a) Blijf alert, let op wat u doet en gebruik uw gezond verstand bij gebruik van elektrisch gereedschap. Gebruik elektrische gereedschappen Niet als u moe of onder invloed van drugs, alcohol of geneesmiddelen bent. Zelfs als u een ogenblick nicht opletijdens gebruik van elektrisch gereedschap, kan dit ernstig persoonlijk letselveroorzaken.
b) Gebruik persoonlijke beschemmingsmiddelen. Draag alkild oogbescherming. Beschemmingsmiddelen zoals een stofmasker, slipvrije veiligheidschoenen, een helm of oorbescherming in bepaalde condities verminderen het risico van persoonlijk letse!.
c) Voorkom dat u de apparatuur per ongeluk opstart Controller of de schakelaar in de uit stand staat voordat u de stekker in het stopcontact steekt, een batterij aansluit of het gereedschap oppakt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschaken van elektrischgeredschapdat aanstaatkanongelukkenveroorzaken.
d) Verwijder stelsleutels voordat u het elektrisch gereedschap aanzet. Het latenten zitten van een sleutel in een draaiend deel van het elektrisch gereedschap kan persoonlijk letsel veroorzaken.
e) Reik Niet te ver. org dat u altijd stevig staat en in balans blijft. U heeft dan beter controle over het elektrisch gereedschap in onverwachte situatuies.
f) Draag geschikte kleding. Draag geen loszittende kleding of sierraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sierraden of langhaar kan verstrengeld raken in bewegende onderdelen.
g) Als er inrichtingen zijn voor het afzuiigen of verzamelen van stof, zorg er dan voor dat deze op de juiste manier aangesloten en gebruikt worden. Het gebruik van stofverzamelingsapparatuur kan risico's in verband met stof verminderen.
) Gebruik en verzorging van elektrische gereedschappen
a) orcieer het elektrisch gereedschap Niet. Gebruik het juiste elektrisch gereedschap voor het betreffende doeleinde. Het juiste elektrisch gereedschap levert betere resultaten op en is veiliger waar teat dat aanoor voor het ontworpen werk.
b) Gebruik het elektrisch gereedschap Niet als het Niet met de schakelaar aan en uit te zetten is. Een elektrisch gereedschap dat Niet via de schakelaar te bedieren is, is gevaarlijk en moet gerepareerd worden.
c) eem de stekker uit het stopcontact en of de batterij uit het elektrisch gereedschap voordat u instellen gen verandert, hulpstukken verwisselt of het gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.
d) Bewaar elektrische gereedschappen buiten het bereik van kinderen en LAST ze NIET bediennen door personen die Niet vertrouwd zich met het gereedschap of deze instructies. Elektrische gereedschappen zich gevaarlijk in de handen van onenvaren gelbruikers.

e) Houd het elektrisch gereedschap goed bij. Controleer op fouituiijing of vasthaken van bewegende onderdelen, kapotte onderdelen en andere condities die de werkung van het gereedschap kuren aantasten. Indien het elektrisch gereedschap beschadigd is, repareer het dan alvorens het weer te gebruiken. Veel ongelukken worden voorzaakt door slecht onderhouden elektrische gereedschappen.
f) Houd snijgereedschappen scherp en schoon. Goed onderhonden snijgereedschappen met scherpe snijranden blijven minder-snell halkem em zich gemakkelijkter bedieren.
g) Gebruik het elektrisch gereedschap, de hulpstukken en bitten etc, in overeenstemming met deze instructies. Houd tevens rekening met de werkconditions en het doeleinde. Het gebruik van het elektrisch gereedschap voor andere doeleinden dan die waarvoor het bedoeld is, kan tot gevaarlijke situatuies leiden.

nderhoud

a) aat het elektrisch gereedschap door een bevoegde monteur onderhouden,uitsluitend met gebruik van identieke verrangingsonderdelen. Zo worden de verilgheid van het elektrisch gereedschap gehandhaafd.

Veiligheidswaarschuwingen:

• Houd alle lichaamsdelen uit de buurt van de ketting wanner de kettingzaag worden gebruikt. Voordat u de kettingzaag start, moet u ervoor zorgen dat de ketting nergens contact meaakt. Een moment van onoplettendheid lijdens het gebruik van die kettingzaag kan ervoor zorgen dat uw kleding of uw lichaam met de ketting in contact komt.
  Houd de kettingzaag aktijd met uw rechterhand aan het achefterste handvat vast en met uw linkerhand aan het voorste handvat. Als u de kettingzaag omgekeerd vasthoudt, vergroot u da kams applichamelijk letsel. Doe dit dius moott.
• Het elektrische gereedschap alleen aan de gecsoleerde oppervlakken vasthouden, want de zaagketting kan contact make n met verborgen bedrading of het eigien snoer. Als de zaagketting contact maakt met een stroomvoerende draad, kan dit blootliggende metalen delen van het elektrische gereedschap stroomvoerend make n en die gefbruikaren een elektrische schok gezven.
• Draag een veiligheidsbril en oorbeschemmers.
  Aanbevolen worden ook uw hoofd, handen, benen en voeten to beschermen. Goede beschermende kleding verlaagt de kams op lichhammelsieklatsell doorr rondvliegende deelttjes of contact met de ketting.
• Gebruik de kettingzaag Niet in een boom. Als u de kettingzaag gebruikt wanner u in een boom bent geklommen, loopt u kans op lichannellijk letsell.

• org er alkijd voor dat u een stevige voetensteun hebt en gebruik de kettingzaag alleen wanneer u op een stabel, veilig en horizontaal oppervlak staat. Glibberige of instabiele oppervlakken, zoalts ladders, kuren ervoor zorgen dat u uw evenwichtt verleestem de controle over de kettingzaag verliest.
  anneer u een tak afzaagt die onder spanning staat,要去u opposen voor de terugvering. Wanner de spanning in de houtvezeis wordit algelaten, kan dit tik u met kracht raken em/off enworr zangam dattuide contro over de kettingzaag verliest.
  ees heel voorzichtig wanner u kreupelhout en Jonge boompjes afzaagt. Dit dunne hout kan die ketting raken en vooruit im www.nichttingwondam getrokken of u uit www exemwischt thekem.

• Draag de kettingzaag bij het voorste handvat wanner de ketting uitgezet is en houd de zaag uit de buurt van uw lichaam. Wanner u de kettingzaag vervoert of opbergt, moet u altijd de kap over de geleider van de zaagketting doen. Als de kettingzaag goed worden gebrukt, loopt u minder risico daat uw par ongeluk contact maakt met de ketting.
  Volg de aanwijzingen voor smering, kettingopspanning en het verwisselen van accessoires. Onjuist opgespannen of gesmeerde kettingen breken of vergroten de kans op terugslag.
  oud de handvatten droog, schoon en vrij van olie en vet. Vettige, olieachtige handvatten zichn glibberig en kuren ervoor zorgen dat u de controle over die machine verliest.

• Zaag alleen hout met deze machine. Gebruik de kettingzaag nooit voor垦s anders dan het beoogde doel. Bijvoorbeeld: gebruik de kettingzaag Niet voor het zagen van plastic, steen of constructiematerialiaal dat Niet van hout is gemaakt. Als u de kettingzaag gebruikt voor垦s anders dan het beoogde doel, kan een gevaarlijke situatie ontstaan.

Deoorzaak van terugslag en hoe dit voorkomen kan worden:

Terugslag gebeurt wanner de neus of punt van de geleider een voorwerp raakt afb. B of wanner het hout de ketting tijdens het zagen vastklemt.

Dit contact met de punt kan een plotselinge omgekeerde reactie veroorzaken, waardoor de geleider omhoog enaar achefteren, maar die gebruiker worden geduwd.

Als de ketting langus de bovenkant van de geleider wordt vastgeknepen, kan de geleider ineens nelnaar de gebruiker worden geduwd.

Beide reacties konnen ervoor zorgen dat u de controle over de kettingzaag verliest, wat tot ernstig lichamelijk letsel kan leiden. Vertrouw Nietuitsluitend op de veiligheidsfunctionsvan de kettingzaag zelf. Als gebruiker van de kettingzaag, moet u enkele stappen ondernemen om ervoor te zorgen dat er bij uw werk geen ongelukken of oncevallen voorkomen.

Terugslag is het gevolg van onjuist gebruik van het gereedschap en/of onjuiste bedrijfsprocedures of omstandigheden en kan worden vermeden door de onderstaande voorzorgsmaatregelen te treffen.

andhaaf een stevige grep op de machine, Waar bij de duimen en vingers de handvatten van de kettingzaag omvatten. oud de kettingzaag met beide handen vast, en plaats uw lichaam en arm zo, dat u de terugslagracht kunt werkstaan. De terugslagracht kan door de gebruiker worden werkstaan als de juiste voorzorgsmaatregelen worden getroffen. Laat de kettingzaag nooit los.
trek Niet te ver vooruit en zaag Niet boven schouderhoogte. DIt helpt te voorkomen dat de punt van de ketting per ongeluk ergens tegenaan stoot en zorgtervoort du keettingzaag in een onverwachtete situatie beter onder controle kunt honden.
- Gebruik alleen geleiders en kettingen die door de fabrikant worden aangeraden. Onjuist verrangen geleiders en kettingen können ervoor zorgen dat de ketting breekt en/of terugslaat.
Volg de slijp en onderhoudsaanwijzingen van de fabrikant. Als de snijdiepte worden verminderd, kan dit totmeer terugslag leiden.

Aanvullende veiligheidsaanbevelingen

1. andleiding. Ledereen die deze machine gelbruikt, moet de handleiding zorgvuldig doorlezen. De handleiding要去 bij de machine worden meegeleverd als iemand anders de kettingzaag koopt of leent.

2. Voorzorgsmaatregelen. Zorg ervoor dat niemand deze machine gebrukt die nicht precies weet wat er in de handleiding staat. Onervaren mensen要去en eerst worden getraind (alleen met een zaagbok).

3. Controles. Controleer de machine zorgvuldig voor elk gebruik, vooral als hij zich werk hebts要去en leveren of als u het idee hebts dat zich een storing hebts voorgedaan. Voer alle handelingen uit die staan beschreiben in het hoofdstuk "Onderhoud en opslag - voorafgaand aan elk gebruik".
4. Reparatie en onderhoud. Alle machineonderdelen die verwangen können worden, staan duidelijk beschreiben in het hoofdstuk "Assemblage / demontage". Alle andere machineonderdelenogens allen verwangen worden door een erkend reparatiecentrum.
5. leding. afb. Wanner deze machine worden gebruikt, moet de gebruiker de volgende goedgekeurde pereoonlijke beschermende kleding dragen: nauw aansluitende beschermende kleding, veiligheidsschoenen met antislipzolen, kreukelvrijte teenbeschermers en snijbestendige bescherming, snijbestendige trillingsvrije handschoenen, veiligheidsbril of vizier, oorbescherming en helm (als er kans is op vallende voorwerpen). Deze bescherming is verkrijgbaar van een werkkleedingleverancier.
6. Gezondheidswaarschuwingen rillingen en geluidsniveau. Controller er er lawaailimieten in de onmiddelijke omgeving bestaan. Langdurig gebruik van de machine stelt de operator bloot aan trillingen die zogenaamde 'dode vingers' (fenomeen van Raynaud), carpale tunne-syndroom en soortgelijke aandoeningen konnenverozaken.
7. Gezondheidswaarschuwingen Chemische stoffen. Gebruik de soort olie die door de fabrikant worden @anbevolen.
8. Gezondheidswaarschuwingen itte. Tijdens het gebruik bereiken het tandwiel en de ketting erg hoge temperaten. Raak deze onderdelen dus Niet aan wanner ze heet+zijn.
9. WAAR C W G Dit apparaat producerert een elektromagnetisch veld tijdens gebruik. Dit veld mag onder geen bedding storing veroorzaken met actieve of passieve implantaten. Om het risico van ernstige of dodelijkke verwondingen te voorkomen, raden wij personen met medische implantaten aan om hun arts en de fabrikant van het implantaat te raadplegen alvorens dit apparaat te gebruiken.

Voorzorgsmaatregelen voor transport en opslag. afb. Telkens wanner van werklocatie worden verandered,要去 de stekker uit het stopcontact worden gehaal en要去 de remhendel worden gebruikt. Breng de geleiderkap aan, telkens wanner de kettingzaag worden vervoerd of opgeborgen. Draag de machine altiid met de hand met de geleideraar nacheren gekeerd. Als de machine in een voertuig worden vervoerd,要去 hij altiid goed worden vastgezet, om schade te voorkomen.

erugslag. afb. Terugslag bestaat uit een plotselinge harde beweging van de geleider maar boven en waar achteren, richting gebruiker. Dit geleurt meestal wonneer het bovenste.Deel van de geleiderneus (ook wel de terugslagzone' genoemd-zie de rode markeringen op de geleider), contact maakt met een voorwerp of als de ketting in het hout komt vast te zitten. Door deze terugslag raakt de operator de controle over de machine kwijt, wat tot ernstig en zelfs fataal letsel kan leiden. De remhendel en andere verilgheidsfuncties zich onvoldoende om de gebruiker gegen lichamelijk letsel te beschermen: de gebruiker要去 zich goed bewust zich van de omstandigheden waarin terugslag voorkomt en deze vermijden door de aandacht erbij te houden, op basis van zich ervaring, en door die machine verstandig en juist te gebruiken (bijvoorbeeld: zaag nooit meerdere takken tegelijkertijd, onwardat ze per ongeluk in contact konnen komen met de terugslagzone'.

Veiligheid in het werkgebied

1. Laattdernactimeenootigebruikienrdoo kinderen of mensen die de gebruiksaanwijzingen Niet kennen. Plaatselijke regels kuren beperkingen opleggen aan de leeftijd van de gebruiker.
2. Gebruik het product alleen op de manier en voor de doeleinden die in deze aanwijzingen staan beschreiben.
3. Controller het hele werkgebied zorgvuldig op mogelijkke gevaren (bijv. wegen, pads, elektrische kabels, gevaarlijke bomen, enz.)
4. Houd alle omstanders en dieren uit de buurt van het werkgebied (zet zo nodig het gebied af enplaats waarschuwingsborden). Zorg voor een minimum afstand van 2,5 x de stamhoogte; nooit minder dan tien meter.
5. De operator is verantwoordelijk voor ongelukken of gevaarlijke situatives voor andere mensen en hun eigendommen.

lektrihbeeeling

1. Aanbevolen worden dat u een aardlekschakelaar gebrukt met een uitschakelstroom van nicht meer dan 30mA . Zelfs met een aardlekschakelaar kan de verilgheid Niet 100% worden gegardeerd en要去 men te allen tijde de verilgheidsrichtlijn toepassen. Controlleruw aardlekschakelaar telkens wanner u hem gebrukt.
2. Vóor elk gebruik inspecteert u het snoer op beschadiging. Vervang het snoer als het beschadigd of versleten is.
3. Gebruik het product Niet als de elektrische snoeren beschadigd of versleten zijn.
4. Als het snoer wordt doorgesneden of als de isolatie is beschadigd,要去 de netstroom onmiddelijk van de kettingzaag worden afgehaald. Raak het elektriciteitssnoer Niet aan totdat de stroom isuitgeschakeld. Repareer een doorgesneden of beschadigd snoer Niet. Neem het product mee maar een erkend reparatiecentrum en LAST het snoer verzangen.

5. Het verlengsnoer要去efgerold of afgewikkeld.Opgerolde of Niet afgewikkelde snoeren kunnen oververhit raken en het vermogen van de grasmaaier verminderen.

6. Zorg er.altijd voor dat het (verleng)snoer achechter de gebruiker blijft, waar bij het geen gevaar voor de gebruiker of andere mensen mag opleveren. Zorg ervoor dat het snoer Niet kan worden beschadigd (door ditte, scherpe voorwerpen, scherpe randen, olie, enz.)

7. Houd het snoer zo vast dat hetijdens het zagen nicht achefter takken e.d. blijft haken.
8. Schakel de machine altijd bij de netstroom uit voordat u een stekker, contact of verlengsnoer verwijdert.
9. Schakel de machine uit, haal de stekker uit het stopcontact en inspecteer het stroomsnoer op beschadiging of slijtage voordat u het snoer oprolt. Een beschadigd snoer mag Niet gerepareererd worden. Neem het product mee maar een erkend reparatiecentrum en laat het snoer verrangen.
   10.Haal de stekker uit het stopcontact voordat u het product enige tijd onbeheerdchterlaat.
   11.Wikkel het snoer algijd voorzichtig op. Het mag niets geknikt worden.
10. Gebruik alleen de wisselstroomspanning die op het productlabel staat aangegeven.
11. De hettingzaag is dubbel gecsoleerd volgens EN60745 en EN60745-2-13. Onder geen bedding mag een aarde aan enig onderdeel van het product worden verbonden.

n eren

1. Stroom- en verlengsnoeren zijn verkrijgbaar bij een erkend reparatiecentrum.
2. Gebruik alleen goedgekeurde verlengsnoeren.
3. Verlengsnoeren en kabels mogen alleen worden gebruikt als ze geschikt zich voor gebruik buitenshuis.
4. Als u een verlengsnoer met dit product wilt gebruiken, mogen alleen de volgende snoerafmetingen worden gebruikt:

del

• 5,0 mm² : max. 40 m lang
• 5,0 mm² : max. 60 m lang
  -8,0 mm² : max. 100 m lang del
• 5,0 mm² : max. 50 m lang
• 8,0 mm² : max. 90 m lang

C. BESCHRIJVING VAN DE VEILIGHEIDSUITRUSTINGEN

V

Op uw machine is een imrichting ig gechnstalleerd die, indien nicht geactiveerd, verhindert dat de schakelar kan worden ingedrukt, om per ongeluk starten van de machine te voorkomen.

Uw machine is voorzien van een inrichting die de ketting onmiddelijk blokkeert wanner de schakelaar wordt losgelaten; mocht deze beveiliging Niet goed werken dan mag u de machine Niet gebruiken en要去 u hem direct maar een erkende servicewerkplaats brengen.

V

De handbescherming voor voorkomt (mits u de machine op de juiste wijze vasthoudt) dat uw linker hand in contact komt met de ketting. De handbescherming voor fungeert bovendien als kettingrem, een inrichting die werden ontwikkeld om de ketting binnen enkele millisecondnte blokkeren in geval van terugslag. De kettingrem wordenuitgeschakeld door de handbescherming voor maar achteren te trekken en te vergrendelen (de ketting kan bewegen). De kettingrem worden ingeschakeld wanner de handbescherming voor�aar voren worden geduwd (de ketting is geblokkeerd). De kettingrem kan geactiveerd worden met de linkerpols door�aar voren te duwen, of wanner de Pols in contactkomt met de voorste handbescherming door een terugslag. Wanner de machine gezruikt worden het kettingblad in horizontale positie, bijvoorbeeld bij het omhakken van eenBoom, dan biedt de kettingrem minder bescherming. ig

OPMERKING: Wanner de kettingrem is geactiveerd, koppelt een veiligheidsschakelaar de stroom maar de motor af.

etI Ite de ketti gre terwilde h kel r wrdt tgeh de Ihet rd t trite

V

Deze machine is uitergerust met een kettingvanger ig geplaatst onder het kettingwiel. Dit mechanisme is bedoeld om de achterwaartse kettingbeweging te stoppen wanner de ketting breekt of uit de groef loopt.

Deze situations sunt u vermijden door ervoor te zorgen dat u de ketting op de juiste wijze spans (Zie hoofdstuk "D. In elkaar zetten/uit elkaar halen").

Deze dient ter bescherming ig van de rechter hand in geval breuk of aflopen van de ketting.

D. MONTAGE / DEMONTAGE

MONTAGE ZWAARD EN KETTING

De montageprocedure verschift afhankelijk van het machinemodel, raadpleeg dus de afbeeldingen en het machinetype dat op het productetiket is aangegeven, let goed op dat u de montage correctuitvoert.

1. Controller of de kettingrem nicht ingeschakeld is, is dit het geval schakel hem dan uit

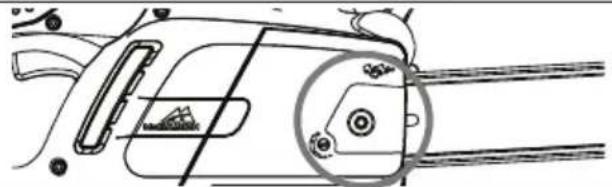

2a.Schroef de borgmoer van de stang los en verwijder het deksen van het aandriiftkettingwiel.

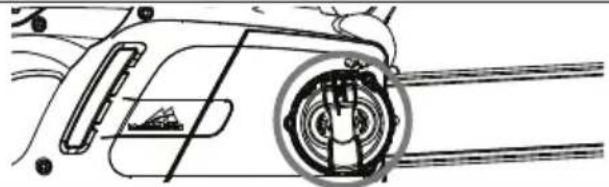

2b. Schroef de borgknop van de stang los en verwijder het deksel van het aandrijfkettingwiel.

3 Plaats de ketting over de stang, te beginnen bij het kettingwiel en leid hem in de waarvoort bestemde groef.Zorg dat de scherpe Kant van de snijtanden aan voren is gericht op het bovenste gedeelte van de stang. Handschoenen drage

4a. Zorg dat de pen die de ketting spans zo ver möglichk\ aar achefteren maar het aandrijfkettingwiel toe zit.\ Bevestig de stang op de borgschroef en de pen die de\ ketting spans en plaats de ketting over het kettingwiel.

4b. Draai het metalen wieltie zo ver möglichk linksom. Bevestig de stang op de borgschroef en plaats de ketting over het kettingwiel.

Zet het deksel weer op+zijn plaats en controllerer dat de aandrijftanden van de ketting in het kettingwiel en de groef ineengrijpen.

5a. Schroef de kettingbladmoer met de hand vast totdat hij losjes vastzit.

5b. Schroef de hettingbladknop vast totdat hij losjes vastzit.

6a. Om de ketting te spannen, schroeft u de kettingsponschroef met de bijgeleverde moersleutel/ schroevendraaier met de klok mee vast. Om de spanning te verminderen, schroeft u tegen de klok in. (wonneer u deze handeling uitvoert,要去 omhoog honden)

6b. Om de ketting te spannen, schroeft u de buitenste kettingspanknop met de klok mee vast. Om de spanning te verminderen, schroeft u gegen de klok in. (wanneer u deutsche handeling uitovoert, moet u de neus van het kettingblad omhoog honden)

1. Span de ketting todat hij de juiste spanning heeft bereikt. Trek de ketting van het kettingblad en zorg ervoor dat de ruimte ongeveer 2-3 mm is.

8a. Zet de kettingbladmoer vast met de bijgeleverde moersleutel/schroevendraier.

8b. Zet het kettingblad stevig vast.

Indien de ketting te strak worden gespannen kan de motor overbelast en beschadigd raken, en indien hij nicht onvoldoende worden gespannen kan hij losraken, verwijl een correct gespannen ketting de beste resultaten en een langere levensduur oplevert. Controller regelmatig de kettingspanning odomat de ketting tijdens het gebruik utrekt (met name als hij nieuw is; bij de eerste montage moet de spanning na 5 minuten werken opniew gecontroleerd worden). Span de ketting in elk geval Niet direct na gebruik maar wacht tot hij is afgekoeld. Indien de ketting gespannen moet worden draai dan altijd eerst de zwaardbevestigingsmoeren/knop los alvorens de kettingsponschroef/knop bij te stellen; regel de spanning en zet de zwaardbevestigingsmoeren/knop waar vast.

E. TA TEN EN TO EN

pak beside handgrepen stevig vast, maak de kettingremhendel los terwijl u ervoor zorgt dat uw hand nog steeds op de voorste handgreep ligt, druk het schakelblok in en houdt dit ingedrukt; druk dan de schakelaar in (u kunt nu het schakelblok loslaten).

De machine stocht wanner u de schakelaar loslaat. Indien de machine Niet tot stilstand kommt, de kettingrem inschakelen, de kabel van het voedingsnet afkoppelen en de machine maar een erkende serviceworkplaats brengen.

. ME EN AN AA DEN ETTNG

A O Een gebrekkige smering kan breuk vam die kelting tot gevolg hebben en ernstig of zelfs dodelijk letselveroorzaken.

De smering van zwaard en ketting worden door een automatische pomp gegarandeerd.
Controleer volgens de aanwijzingen in "Onderhoud" of de juist hoeveelheid kettingolie worden afgegeben.

K

Gebruik uitsluiten neue olie (special type voor hettingen) met een goede viscositeitsgraad: hij moet een goede kleefkracht hebben en zowel 's zomers als 's winters goede glij-eigenschappen garanderen. Indien geen kettingolie beschikbaar is kunt u EP 90 transmissie-olie gebruiken.

Gebruik nooit afgewerkte olie,ondat dit schadelijk is voor u,oor de machine en voor het milieu.

Controleer of de olie geschikt is voor de omgevingstemperatuur van deplaats van gebruik: bij lagere temperaturen dan 0^ worden sommige oliesoorten dikker, waardoor de pomp overbelast raakt en schade kan optreden. Neem voor advies over de beste oliesoort contact op met een erkende serviceworkplaats.

0

Draai de olietankdop open, vul te tank zonder olie temorsen (mocht dit toch gebeuren reinig de machine dan zorgvuldig) en draai de dop goed vast.

G. ONDERHOUD EN OPSLAG

Haal de stekker ult het stopcontact voordat u onderhauds-of schoonmaakwerkzaamheden gaat ultvoeren.

PAS OPI In geval van werk in een bijzonder vuile of stoffige omgeving, moeten de beschreiben werkzaamheden met kortere intervallen worden uitgevoerd dan hier aangegeven.

oorelkge rulk

Controleer of de kettingoliepomp goed werkt: richt het zwaard op een licht oppervlak, op een afstand van ca. twintig centimeter; nadat de machine een minuut heeft gewerkt moet het oppervlak duidelijke oliesporen vertonen fig. . Controleer of het in- en uitschakelen van de kettingrem Niet te moeizaam of te gemakkelijk gaat en of hij Niet geblokkeerd is. Controleer verrolgens de werkung ervan als volgt: schakel de kettingrem uit, pak de machine op de juiste wijze vast en start hem, schakel de kettingrem in door de handbeschemming voor met uw linker Pols/arm maar voren te duwen, maar zonder de handgrepen los te lately fig. . Als de kettingrem correct werkt, moet de ketting onmiddelijk geblokkeerd worden. Controleer of de ketting scherp is (zie hieronder), in goede staat verkeert en correct is gespannen, indien hij onregelmatig gesleten is of een snijtand hebft van slechts 3mm, moet hij worden verrangen fig.

Reinig de ventilatieopeningen regelmatig om oververhitting van de motor te voorkomen. fig

Controleer de werkking van de schakelaar en de schakelaarvergrendeling (uit te voeren bijuitgeschakelde kettingrem): bedien de schakelaar en de schakelaarvergrendeling en controllerer of ze in deruststand terugkomen zodra ze worden losgelaten; controllerer of het onmogelijk is de schakelaar te bedieren zonder dat de schakelaarvergrendeling is ingedrukt.

Controleer of de kettingvanger en de handbescherming acheier in perfecte staat verkeren en geen defecten vertonen, zoals beschadigingen van het materiaal.

Ike - werkuren

Controleer het zwaard, en reinig indien nodig zorgvuldig de smeergaten fig. en de kettinggeleider fig. ; indien deze versleten is of diepe putten vertoont要去h worden verrangen. Maak het kettingwiel regelmatig schoon en zorg ervoor dat het Niet te veel is versleten. fig. . Smeer het neuswiel van het zwaard met lagervet via de aangegeven opening fig.

I len van de ketting wonneer nodig

Als de ketting Niet zaagt zonder dat men het zwaard tegen het hout drukt en als het zaagsel zeer fijn is, is dit een teken dat de ketting Niet goed scherp is. Als de snede geen zaagsel produeert, dan is de snijkant van de ketting volledig afgesleten en worden het hout bij het zagen verpulverd. Een goed geslepen ketting gaat moeitelloos door het hout en vomrt grof, lang zaagsel.

Het snijdende gedeelte van de ketting worden gefvormd door de snijschakel fig. met een snijtand fig en een dieptesteller fig. . Het hoogteverschil hiertussen bepaalt de zaagdiepte; om een goede scherpte te verkrijgen zijn een vrijgeleider en een Ronde vijl met een diameter van 4mm vereist. Ga als volgt te werk: met de ketting gemonteerd en correct gespannen, de kettingrem inschakelen en de vrijgeleider loodrecht op het zwaardplaatsen zoals in de afbeelding getoond fig. Vijl de snijtand met de aangegeven hoek fig. steeds van de binnenkant waar de buitenkant en met afnemende druk bij de teruggaande beweging (het is van groot belang dat deze aanwijzingen worden opgevolgd: een overmatige of onvoldoende slijphoek of een verkeerde vijldiameter verhoogt de kans op terugslag). Om een betere precisie op de vrijhoeken te verkrijgen worden aangeraden de vijl zo te plaatsen dat hij verticaal ca. 0,5 mm over de bovenste snijkant steekt. Vijl eerst alle tanden aan de ene kant, draai daarna de machine om en vijl de tanden aan de andere kant. Zorg ervoor dat een gelijke lengte van alle tanden worden verkregen en dat de hoogte van de dieptestellers 0,6mm lager is dan de bovenste snijkant: controllerer de hoogte met behulp van een kaliber en vijl (met een platte vijl) het uitstekende gedeelte af, en werk het voorste gedeelte van de dieptesteller rond af fig., waar bij u erop moet letten dat u NIET ook de terugslag-beschermingstand afvijlt fig.

Ike werkuren

Breng de machine waar een erkende servicewerkplaats voor een algemene nakijkbeurt en een controle van de remonderdelen.

Opslag

Sla het product op een koele, droge plaats op, buiten het bereik van kinderen. Niet buten opslaan.

H. ZAAGTECHNIEKEN

oorkom het volgende tldens ge rulk fig.

-- Zaagwerk in situatuies waar bij de stamijdens het zagen kan breken (hout onder spanning, droge dode bomen, etc.): een onverwachte breuk kan zeer gevaarlijkহn.
- dat het zwaard of de ketting in de snede geklemd raakt: mocht dit gebeuren, de machine van het voedingsnet afkoppelen en probeer de stam op te tillen door een geschikt middel als hefboom te gebruiken; tracht de machine Niet te bevrijden door schudden of trekken, odomat u hiermee schade of letsel kunt veroorzaken.
- situations die de kans op terugslag können verhogen.
- het product boven schouderhoogte te gebruiken
- hout te zagen waarin vreeimde objecten zoals spijkers zitten

Idens het ge rulk fig.

• Indien u op hellend terrein werkt, blij dan boven de stam, zodat denen u Niet kan raken mayt hij maar benden rollen.
• Bij het vellen van bomen het werk algijd afmaken: een gedeelelijk geveldeBoom kan breken.
• Na beeindiging van elke snede voelt u een aanzienlijke verandering in de kracht die nodig is om de machine vast te honden. Wees zeer voorzichtig zodat u de controle over de machine Niet verliest.
  In de onderstaande tekst worden verwezenaar de volgende twee zaagmethodes:

Zagen met getrokken ketting (van boven maar beneden) fig., waar bij het risico bestaat van een plotselinge beweging van de machine waar de stam toe met als gevolg controverlies, gebruik indien möglichk de veltandijdens het zagen.

Zagen met geduwde ketting (van onder maar boven) g-3): hierbij bestaat het gevaar van een plotselinge beweging van de machine waar de gebruiker toe, met het risico dat deze geraakt worden, of stoten van de risicozone gegen de stam met als gevolg terugslag; bij deze zaagmethode is groe voorzichtigheid geboden.

De meest veilige methode om de machine te gebruiken is met het hout op de zaagbok geblokkeerd, van bovenaar onder zagend en op het gedeelte buiten de steun.

Gebru k van de veltand

Gebruik wonneer möglichk de veltand om veiliger te werken: plant hem in de schors of het stamoppervlak, zodat u gemakkelijk de controle over de machine bewaart.

Hieronder worden de standard procedures beschreiben die in bepaalde situatuies要去en worden toegepast. U dient darüber van keer tot keer te beoordelen of deze procedures al dan Niet op uw geval van toepassing zich, om een methode te kiezen die zo min möglichk risico's met zich meebrengt.

ta aan de r nd (Risico dat de grond aan het eind van de snede met de ketting worden geraakt).

Zaag van bovenঀonder door de hele stam. Werk voorzichtig aan het eind van de snede om te voorkomen dat de ketting de grond raakt. Stop indien möglich op 2/3 van de ditke van de stam, draai hem om en zaag het resterende gedeelte van bovenঀonder, om het risico van contact met de grond te voorkomen.

ta aan n kant nder teund (Risico dat de stam breekt tijdens het zagen) (g.6)

Begen de snede van onder tot op circa 1/3 van die diameter, en zaag verwolgens van bovenaf tot u bij de ondersnedeuitkomt.

ta aan be de u tenden nder teund (Risico dat de ketting geklemd raakt.)

Begin de snede van bovenaf tot op circa 1/3 van de diameter, en zaag verwolgens van onderaf tot u bij de bovensnede uitkomt.

en b ta dete eneen ell n aanl t Ga altijd aan de hogere kant van de boomstam staan. Wanner u de boomstam doorzaagt, bewaart u controle over de kettingzaag door de snijdruk gegen het einde van de zaagbeweging wat af te lately, zonder dat u uw greep op de handvatten van de kettingzaag ontspant. Zorg ervoor dat de ketting nicht in contact komt met de grond.

en vellen

Probeer geen bomen te vellen wonneer u hier Niet de nodige ervaring mee heeft, en vel in geen geval een boom die een grotere diameter heeft dan de lengte van het zwaard! Deze operatie mag alleen door deskundigen en met geschikte uitrustingen worden uitgevoerd.

Bij het vellen van een boom is het de bedoeling hem in de meest geschikte positie te lately vallen voor het latere onttakken en in stukken zagen. (Voorkom dat een vallende boom in een andere boom verstrikt raakt: een verstrikte boom lately vallen is een zeer gevaarlijke operatie).

U moet de juiste valrichting bepalen door het volgende te beoordelen: wat zich rond de boom bevindt, de helling en kromming van de boom, de windrichting en de dichtheid van de takken.

Houd ook rekening met de aanwezigheid van dode of gebroken takken die af kuren breken tijdens het vellen en een gevaar hunnen vormen.

Tijdens het vellen van een boom in kritieke omstandigheden, na het zagen altijd direct de gehoorbescherming afnemen om ongewone geluiden en eventuele waarschuwingssignalen te kunnen horen.

rbere dende erk aa eden en be alen van de viu tr ute

Verwijder eventuele takken die het werk hinderen van bovenaar onder werkend, en houd de stam tussen u en de machine terwijl u vervolgens de moeilijkere takken een voor een verwijdert. Verwijder de begroeiing rond de boom en let op eventuele aanwezigebastakels (stenen, wortels, greppels etc.) bij het plannen van uw vluchtroute (te benutten tijdens het vallen van deBoom); zie de afbeelding voor de te kiezen richting (A voorziene valrichting van de boom. B. Vluchtroute C. Risicozone)

Om de contrôle over de vallende boom te verzekeren要去en de volgende sneden worden uitgevoerd:

De valkerf, die het eerst moet worden gemaaakt en dient om de valrichting van de boom te bepalen:
maak eerst de BOVENSNEDE van de valkerf aan de kant waarnaar de boom moet vallen. Blijf rechts van de boom en zaag met getrokken ketting; maak cervolgens de ONDERSNEDE van de valkerf, die op hetzelfde punt moet eindigen als de bovensnede. De diepte van de valkerf moet 1/4 van de stamdiameter bedragen, met een hoek:tussen de boven- en ondersnede van tenminste 45^ . Het ontmoetingspunt tussen de twee sden wordt "valkerfilm" genoemd. Deze lijn moet perfect horizontal een en een rechte hoek (90^) vormen met de valrichting.

De velsnede, die het doel heeft de boom te doe nvenallen, moet op 3-5 cm boven het ondervlak van devalkerf worden gemaakt, en moet eindigen op een afstand van de valkerf die overeenkomt met 1/10 van de stam diameter. Blijf links van de boom en zaag met getrokken ketting, met gebruik van de veltand. Controleer of de boom zich Niet in een andere Richting beweegt dan de beoogde valrichting. Steek zodra dit maybeijk is een wig in de zaagsnede. Het oncegaagde stuk van de stam wordt scharnierpunt genoemd, en dient om de valrichting van de boom te sturen. Als het scharnierpunt te Klein is, nichtrecht is of geheel is doorgezaagd, is het neteer maybeijk de vallende boom te sturen (zeer gevaarlijk!). Daarom要去en de diverse smeden met gropecisie worden uitgevoerd.

Wanneer de zaagsneden zijn voltooid, begint de boom te vallen en kan eventueel worden geholpen met een wig of velhevel.

nttakken

Wanner de boom is gezeld moet de stam van zich takken worden ontdaan. Onder schat dit werk Niet, want de meeste ongelukken als gevolg van terugslag vinden juist in deze fase plaats. Let dus goed op de positie van de neus van het zwaardijdens het zagen en werk aan de linkerkant van de stam.

I. ECOLOGISCHE INFORMATIE

In dit hoofdstuk vindt u nuttige informatatie voor het behoud van de ecologische kenmerken die in de ontwikkelingsfase van de machine werden vastgesteld, een correct gebruik van de machine en de verwerking van de olie.

VAND MACH N

De werkzaamheden voor het vullen van de olietank moeten zo worden uitgevoerd dat geen lozing van de kettingolie in het milieu worden veroorzaakt.

AN D VAN AND

Maak de olietank alkijd leeg im geval van langdurige opslagperiodes.

Voorkom lozing in het milieu van de afgedankte machine; lever hem in bij de aangewezen instellenen voor afvalverwerking volgens de geldende wettelijkke voorschriften.

Het symbol op het product of de verpakking betekent dat dit product nicht mag worden behandeld als gewoon huishoudelijk afval, maar inplaats waarvan moet worden ingeleverd bij het punt voor recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijderen helpt u om de negatieve gevolgen die een verkeerde verwerking van dit product kan hebben voor het milieu en de gezondheid te voorkomen.

Voor verdere informatatie over recycling van dit product Aunt u contact opnemen met uw gemeente, de relevante Dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

. TA EL OOR STORINGSO S ORING

	De motor De motor De motorafter De motorafter De draaendeende startniet dreait slecht staart wel maar of verliest zaagt nicht ongewone goed vermogen goed wijze reemmechanisme
VController of de stekker goed in het stopcontact is gestoken	●
Controller de voedingskabel en de verlangkabel op beschadigingen	●
Controller of het kettingrem Niet is ingeschakeld	●
Controller of de ketting goed aangebrachte en gespannen is		●	●
Controller de smering van de ketting zoals beschreiben in hoofdstuk F en G			●
Controller of de ketting scherp is			●
Controller of de stroo-onderbrekingsschakelaar geactiveerd
Wend u tot een erkende serviceworkplaats	●	●		●

35cm Ketting

Geleider

40cm Ketting

Geleider

Onderdeelnummer.:

Onderdeelnummer.:

Onderdeelnummer.:

Onderdeelnummer.:

3 38

3 3

L. EC CONFORMITEITSVERKLARING

Husqvarna AB, S-561 82, Huskvarna, Sweden

Verklaren op eigengverantwoording dat het(de) product(en);

Benaming.

Kett gz

Typebenaming(en).

t o

Identificatie van serie.

Bouwjaar.

t e

Voldoet(voldoen) aan de essentiele eisen en Voorzieningen van de volgende EG-richtlijn:

gebaseerd op de volgende toegepaste binnen de EU geharmonsierde standlaarden:

N 7 N 7 N N N

Erkend lichaam dat het EG-typeonderzoek heeft uitgevoerd

in overeenstemming met articlel 8 sectie 2c. TUV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nurnberg

Germany

BM 50268379

Het maximale A-gewogen geluidsdrukniveau L_PA aan het werkstation, gemeten volgens EN60745-2-13, vindt u in de tabel.

De maximale gewogen waarde voor hand-arm trillingen a_h , gemeten volgens EN60745-2-13 op een monster van bovenstaand(e) product(en), vindt u in de tabel.

De vermelde totale trillingswaarde is gemeten in overeenstemming met een standardtestmethode en kan worden gebrukt om gereedschappen met elkaar te vergelijkken.

De vermelde totale trillingswaarde kan tevens worden gebruikt bij een voorlopige beoordeling van bloatstelling.

9

De trilling die dit elektrisch gereedschap tijdens het gebruik veroorzaakt, kan afwijken van de vermelde totale trillingswaarde, afhankelijk van de manier waarop het gereedschap gebruikt worden.

Gebruikers要去en veiligheidsmaatregelen treffen om zichzelf te beschermen, die zijn gebaseerd op een geraamde blootstelling onder de werkelijkgebruiksomstandigheden (naast het eigenglijke gebruik ook rekening houdend met allefasen van de gebruikscyclus, zoals keren dat het gereedschap worden uitgeschakeld en tijd dat het stationair draait).

2000/14/EC: Het Gemeten Geluidsvermogen LWA en het Gegerandeerde Geluidsvermogen LWA komen overeen met de cijfersuit de tabel.

Controleprocedure conformiteit.. Annex V

Ulm 12/02/2013

P. Lamelli

Wereldwijd directeur O&O - Handheld

Houder van technische documentatione

Droog gewicht (Kg) 4.3 4.5 4.4 4.6

Vermogen (kW) 1.8 1.9 2.0 2.0

Inhoud olietank (cm^3) 240 240 240 240

Maximale langte van geleider (cm) 35 35 40 40

Kettingsteek (mm) 9.52 9.52 9.52 9.52

Kettingmaat (mm) 1.3 1.3 1.3 1.3

GemetengeluidswenmogemLwA (dB(A)) 1061061066 1080

Gegarandeerd geluidsvermogen LdB(A)) 110 110 110

Geluidsdruk LpA(dB(A)) 95 95 95 95

Onzekerheid KpA (dB(A)) 2.5 2.5 2.5 2.5

Hand-armtrillingen a_h(m / s^2) 7.28 7.28 8.08 8.08

Onzekerheid K_sh(m / s^2) 1.5 1.5 1.5 1.5

(Ohm) 0.382 0.382 0.382 0.382

N e g eee tge

Alaar gelang de kenmerken van het plaatselijke stroomnetwerk kan het gebruik van dit product voor een kort spanningsverlies zorgen, zodra het wordt ingeschakeld. Dit kan van invloed+zijn op andere elektrische apparatuur, bijv. een lamp die tijdelijk dimt. Als de impedantie van uw stroomnetwerk lager is dan de waarde in de tabel (die voor uw model geldt), dan heb u geen last van dit efect. De waarde van de netwerkmimpedantie kan worden vastgesteld door contact op te nemen met uw elektriciteitsbedrijf.

A. GENERELL BESKRIVELSE

1) Bakhhandtak
2) Handbeskyttelse bak
3) Forhandtak
4) Handbeskyttelse foran/bremse kjede
5) Ytre kjedestrammerknott
6) Kjedestrammerskrue
7) Kjedestrammer bolt
8) Olje tank lokk
9) Kontroll mälestokk olje niva
10) Ventillasjons Åpninger
11) Kabel
12) Manual
13) Bryter
14) Blokkerings bryter
15) Kjede
16) Tann trekker
17) Klippe maske
18) Klippe dybde avgrenser

Teraket un terolitta inen tar een ukaan

ezpecnost pri pouz van e ektrickych zarla en

Sertifikato nr. BM 50268379

Didziusias jrenginio A svertinio garso slegio lygis L_pA , i smatuotas pagal EN60745-2-13, yra nurodytas lenteleje.

8.b Nostipriniet sliedi pietiekami stingri

Ja kede ir uzstiepta parak stingri, tas parslodzes dzineju un bojas masinu. Savukart, ja spriegojums nav pietiekosi liels, kede var noskriet no sliedes. Tikai tad, kad kede ir pareizi uzstiepta tiek nodrosinati vislabakie zagesanas raditaji un ilgstooss masinas kalposanas laiks. Regulari parbaudiet spriegojumu, jo kedes garums lietoanas laikai paliinas (it ipasi ja kede ir jauna; kad masina tiek lietota pimo reizi, kedes spriegojums japarbauda ik pec 5 minutem); jebkura gadjumā, neuzstiepiet kedi uzreiz pec masinas pielotoanas un laujiet kedei atdzist.

Vienmér kad ir janoregule kedes spriegojums, pirms kedes spriegojuma skruves / roktura regulesanas atskruvejiet sliedi stiprināsanas rokturi / uzgriezni; noregulējiet spriegojumu un aziskruvejiet lidz galam sliedi stiprināsanas rokturi / uzgriezni.

N SANA NIZSLEGSANA

Darba uzaksana: satveriet stingri abus rokturus,
atbrivojiet kedes bremzes sviru, turot zag, i aiz prieksejara roktura, nospiediet un turiet piespiesto sledza bloketaju, tad nospiediet sledzi (saja bridi sledza bloketaju var allaist).

Izs sana: Maśina izslegsies uzreiz péc tam, kad tiks atlais slezdis. Gadijumā, ja maśina tomér neapstajas, iedarbiniet kedes bremzi, atsledziet kabeli no elektriskā tīkla un piegadajiet masinu uz autorizeto tehniskas apkalposanas centru.

N EDESE O'SANA

UMN Nepietiekama ello'sana izralis kedes prsamu, kuras rezultata var iegut smagus vai pat letalus ivainojumus.

Sliedes un kedes elo'sana tiek veikta ar automatiska sukna palidzibu.

Sertifika nr. BM 50268379

Tabloda belirtilen EN60745-2-13'e gore is istasyonunda olçulen maksimum A aigrliki ses basinc duzeyi LPA

Tabloda belirtlen urunun/urunlerin numumnesi uzerind EN60745-2-13'e gore olcumlus maksimum el / kol titresimi agirlki degeri ah'dir.
