NÁVOD NA OBSLUHU CSE2040 MCCULLOCH

Pôvodné pokyny Elektrická reťazová píla

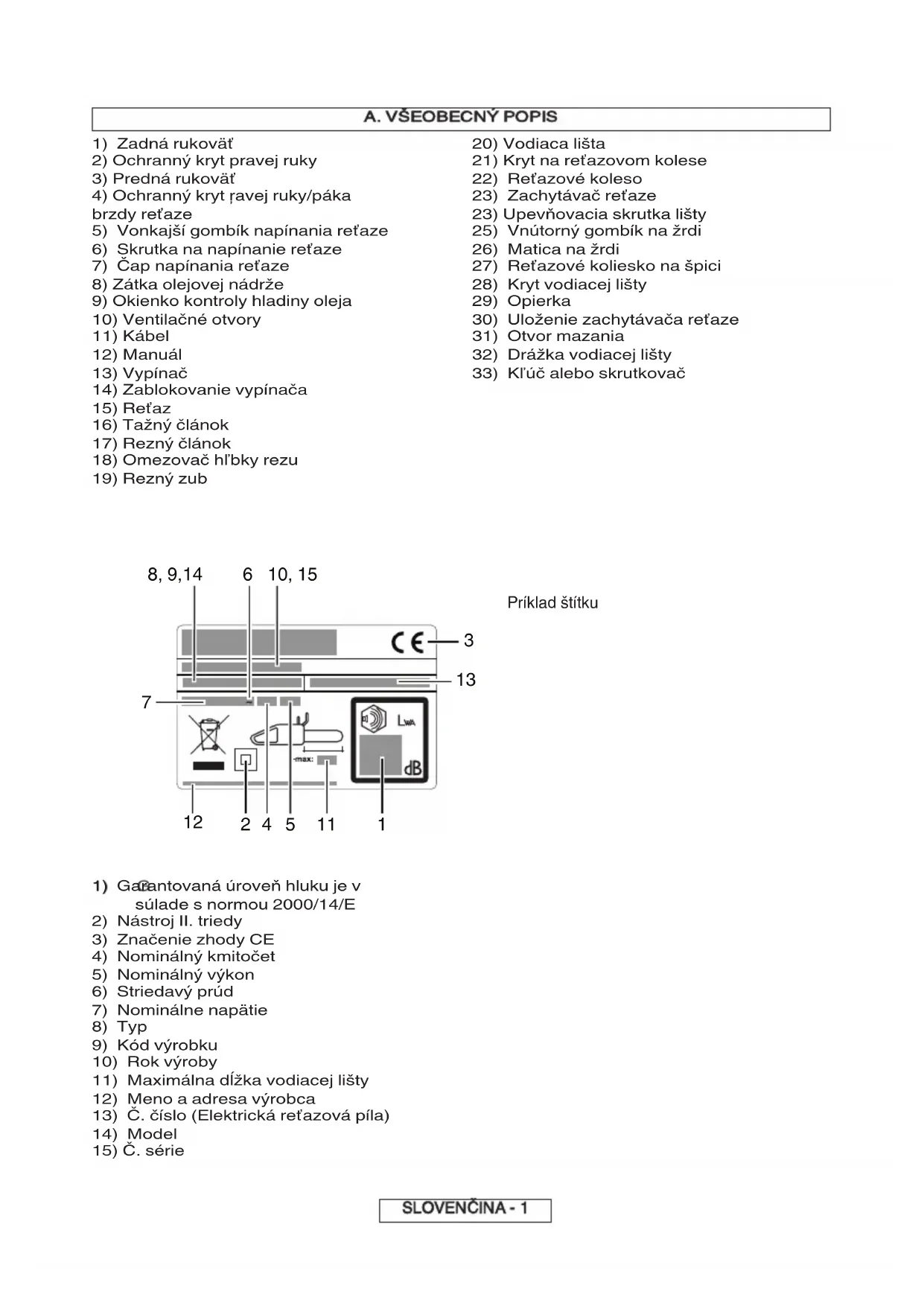

4) Nominálný kmitočet

7) Nominálne napätie

11) Maximálna dĺžka vodiacej lišty

12) Meno a adresa výrobca

5) Vonkajší gombík napínania reťaze

6) Skrutka na napínanie reťaze

7) Čap napínania reťaze

8) Zátka olejovej nádrže

9) Okienko kontroly hladiny oleja

10) Ventilačné otvory

23) Zachytávač reťaze

27) Reťazové koliesko na špici

30) Uloženie zachytávača reťaze

33) Kľúč alebo skrutkovačVšeobecné bezpečnostné opatrenia pre elektrické

nástroje UPOZORNENIE Pre čítajte si všetky bezpe čnostné opatrenia a pokyny. Pri nedodržaní upozornení a pokynov môže dôjsť k elektrickému šoku, požiaru a/alebo vážnemu poraneniu. Všetky upozornenia a pokyny si odložte v prípade budúceho použitia. Pojem Elektrický nástroj vo všetkých upozorneniach znamená nástroj, ktorý funguje na elektrickú energiu s káblovým napojením alebo na batérie bez kábla.

1) Bezpečnosť pracovného priestoru

a) Pracovný priestor udržiavajte v čistote a dobre osvetlený. Neporiadok a prítmie môže spôsobiť úraz. b) Nikdy nepoužívajte elektrický nástroj vo výbušnom prostredí, kde sa nachádzajú horľavé látky, plyny alebo prach. Elektrické nástroje produkujú iskry, ktoré môžu vznietiť prach alebo výpary. c) Pri práci s elektrickými nástrojmi chráňte deti a osoby stojace v okolí. Rozptyľovanie môže spôsobiť stratu kontroly.

2) Bezpečnosť elektroinštalácie

a) Zástr čky na nástroji sa musia hodiť do zásuvky. Žiadnym spôsobom neupravujte zástr čku. S uzemnenými elektrickými nástrojmi nepoužívajte žiadny adaptér. Originálne zástrčky a zhoda so zásuvkou znižujú riziko elektrického šoku. b) Nedotýkajte sa uzemnených povrchov ako sú káble, radiátory, reťaze a chladni čky. Ak je vaše telo uzemnené, zvyšuje sa riziko elektrického šoku. c) Elektrické nástroje nevystavujte dažďu a nedržte vo vlhkých podmienkach. Ak sa do nástroja dostane voda, zvýši sa riziko elektrického šoku. d) Kábel používajte iba predpísaným spôsobom. Nikdy nepoužívajte kábel na nosenie, ťahanie alebo odpájanie nástroja od zdroja elektrickej energie. Kábel chráňte pred teplom, olejom,ostrými hranami a pohyblivými časť ami. Poškodené a zamotané káble zvyšujú riziko elektrického šoku. e) Pri používaní nástroja v exteriéri používajte predlžovací kábel vhodný na použitie v exteriéri. Použitie kábla, ktorý je vhodný do exteriéru, znižujte riziko elektrického šoku. f) Pri práci s elektrickým nástrojom vo vlhkom prostredí používajte zdroj so striedavým prúdom a s poistkou. Použitie striedavého prúdu znižuje riziko elektrického šoku.

a) Pri práci s elektrickým nástrojom buďte ostražitý, pozerajte sa na to, čo robíte a riaďte sa zdravým rozumom. Nepoužívajte elektrický nástroj, ak ste unavený alebo ste pod vplyvom drog, alkoholu alebo lie čiv. Chvíľa nepozornosti pri práci s elektrickým nástrojom môže viesť k vážnym poraneniam.

10 m SLOVENČINA - 2b) Používajte ochranné prostriedky. Vždy noste ochranné prostriedky na o či. Ochranné prostriedky ako maska, protišmyková obuv, helma alebo slúchadlá používané v ur čitých podmienkach znižujú riziko poranenia. c) Vyvarujte sa náhodnému naštartovaniu. Skontrolujte, či je spínač pred zapojením nástroja do siete a/alebo k batérii, pred nadvihnutím alebo prenášaním nástroja vo vypnutej polohe (off). Prenášanie nástroja s prstom na spínači alebo nabíjanie nástroja so zapnutým spína čom môže spôsobiť nehodu. d) Pre zapnutím nástroja dajte dolu všetky nastavovacie kľú če a hasáky. Hasák alebo kľúč pripojený k rotačnej časti elektrického nástroja môže spôsobiť poranenia. e) Nepreceñujte svoje schopnosti. Noste vhodnú obuv a vždy udržujte rovnováhu. Toto umožñujte lepšie ovládanie elektrického nástroja v neo čakávaných situáciách. f) Noste vhodný odev. Nenoste voľný odev alebo šperky. Chráñte si vlasy, odev a rukavice v blízkosti pohyblivých častí. Voľný odev, šperky a dlhé vlasy sa môžu zachytiť do pohyblivých častí. g) Ak máte k dispozícii pripojenie k zariadeniu na extrahovanie a zber prachu, skontrolujte, či je toto zariadenie správne napojené. Použitie zariadenie na zber prachu môže znížiť nebezpe čenstvo spojené s prachom.

4) Použitie a údržba elektrického nástroja

a) Nepoužívajte elektrický nástroj nasilu. Používajte správny nástroj. Správny nástroj vykoná prácu lepšie a bezpe čnejšie, keõže bol na úkon vyrobený. b) Elektrický nástroj nepoužívajte, ak sa spínačom nezapne prípadne nevypne. Všetky elektrické nástroje, ktoré sa nedajú riadiť spína čom sú nebezpe čné a musia sa dať opraviť. c) Pred každým nastavením, výmenou príslušenstva alebo pred uskladnením elektrického nástroja odpojte zástr čku elektrického nástroja zo siete a/alebo batérie. Takéto preventívne bezpečnostné opatrenie znižujte riziko náhodného zapnutia. d) Elektrické nástroje, ktoré nepoužívate, skladujte mimo dosahu detí a nedovoľte osobám, ktoré nepoznajú nástroj alebo tieto pokyny, s nástrojom manipulovať. Elektrické nástroje v rukách neškolených používateľov sú nebezpe čné. e) Robte údržbu elektrických nástrojov. Skontrolujte, či nástroj nie je nesprávne zapojený, alebo či nie sú ohnuté alebo zlomené pohyblivé časti, prípadne iné poruchy, ktoré by mohli ovplyvniť fungovanie nástroja. Ak je nástroj poškodený, pred použitím ho dajte opraviť. Veľa úrazov spôsobí nedostato čná údržba elektrických nástrojov. f) Rezné nástroje udržiavajte ostré a čisté. Riadne udržiavané rezné nástroje s ostrými hranami sa neohnú a jednoduchšie sa ovládajú. g) Elektrický nástroj, jeho časti a príslušenstvo používajte podľa týchto pokynov, do úvahy berte aj pracovné podmienky a druh vykonávanej práce. Používanie nástrojov pri úkonoch, na aké nie sú vyrobené, môže viesť k nebezpe čnej situácii.

držbu elektrického nástroja môže vykonávať iba kvalifikovaný opravár pomocou rovnakých náhradných dielov. Toto zaistí, aby bola zachovaná bezpe čnosť elektrického nástroja. Bezpečnostné pokyny pri práci s reťazovou pílou:

Pri práci s reťazovou pílou sa žiadnou časťou tela nepribližujte k píle. Pred zapnutím reťazovej píly skontrolujte, či sa reťaz píly ničoho nedotýka. Pri práci reťazovými pílami stačí iba chvíľka nepozornosti a môže dôjsť k zachyteniu oblečenia alebo časti tela do reťaze píly.

Reťazovú pílu držte vždy pravou rukou na zadnej rukoväti a ľavou rukou na prednej rukoväti. Nikdy nedržte reťazovú pílu naopak, zvyšuje sa tým riziko poranenia.

Elektrický nástroj držte iba za izolovanú úchytku, lebo reťazová píla sa môže dostať do kontaktu so zakrytým elektrickým káblom alebo s vlastných lankom. Keď sa reťazová píla dostane do kontaktu s káblom, ktorý je pod prúdom, môžu sa aj nechránené kovové časti elektrického nástroja dostať pod prúd a používateľovi nástroja spôsobiť elektrický šok.

Pri práci noste ochranné okuliare a slúchadlá. Odporúčajú sa aj ochranné prostriedky na hlavu, ruky, nohy a chodidlá. Vhodný ochranný odev znižuje riziko poranenia odletujúcimi úlomkami alebo v prípade kontaktu s reťazou píly.

Reťazovú pílu nepoužívajte na strome. Ak ste na strome, môžete si použitím reťazovej píly spôsobiť zranenie.

Pri práci s reťazovou pílou stojte vždy pevne na fixovanom, bezpečnom a rovnom povrchu. Šmykľavý alebo nestabilný povrch môže spôsobiť stratu rovnováhy alebo kontrolu nad reťazovou pílou.

Keď pílite napnutý konár, dávajte pozor, aby sa nevymrštil. Keď sa uvoľní napätie v dreve, konár môže udrieť používateľa a/alebo spôsobí stratu kontroly nad pílou.

Pri rezaní malých krovín a stromčekov buďte obzvlášť opatrní. Tenký materiál môže zaseknúť reťaz píly a švihne ňou dopredu, alebo zapríčiní používateľovi stratu rovnováhy.

Reťazovú pílu noste za prednú rukoväť, vždy musí byť vypnutá. Pílu držte od tela. Reťazovú pílu prenášajte a skladujte s nasadeným ochranným krytom na vodiacu lištu. Správne zaobchádzanie s reťazovou pílou znižuje pravdepodobnosť náhodného kontaktu s pohybujúcou sa reťazou píly.

Pri mazaní, napínaní reťaze a výmene príslušenstva sa riaďte návodom. Zle napnutá alebo zle namazaná reťaz môže viesť k je prasknutiu, prípadne zvyšuje riziko spätného vymrštenia.

Dbajte na to, aby boli rukoväte suché, čisté a aby neboli špinavé od oleja alebo maziva. Mastné rukoväte od oleja sa šmýkajú a spôsobia stratu kontroly nad výrobkom.

Pílou píľte iba drevo. Reťazovú sieť nepoužívajte iba na účely, na ktoré bola vyrobená. Napríklad: nepoužívajte ju na rezanie plastov, muriva alebo stavebných materiálov, ktoré nie sú z dreva. Používanie reťazovej píly na iné účely, než pre aké je určená, môže viesť k nebezpečným situáciám. Dôvody a prevencia pred spätným vymrštením: Spätný pohyb môže nastať, keď sa nos alebo špic lišty dotkne nejakého predmetu (Obr. B3) , alebo keď sa drevo zasekne do píly a potiahne pri rezaní reťaz píly. Dotyk špica môže niekedy spôsobiť neočakávaný pohyb vzad, čím dôjde k vymršteniu lišty naspäť k používateľovi. SLOVENČINA - 3Potiahnutím reťaze píly pozdĺž hornej časti lišty môže potlačiť lištu náhle naspäť k používateľovi. Všetky tieto reakcie môžu spôsobiť stratu kontroly nad pílou, čo môže viesť k vážnym poraneniam. Nespoliehajte sa iba na bezpečnostné zariadenie, ktoré je zabudované v píle. Ako používateľ reťazovej píly musíte vykonať niekoľko bezpečnostných krokov, aby vaša práca s pílou neviedla k nehodám alebo poraneniam. Vymrštenie je spôsobené nesprávnym použitím píly alebo podmienkami, ktorým sa dá vyhnúť, ak sa dodržia doleuvedené bezpečnostné opatrenia:

Pílu držte pevne oboma rukami tak, aby palce a prsty obopínali rukoväte reťazovej píly. Stojte v takej polohe, aby ste pri vymrštení pílu udržali. Ak používateľ dodrží predpísané opatrenia, vymrštenie bude mať pod kontrolou. Dbajte na to, aby sa vám reťazová píla nevymkla z rúk.

Nedosahujte pílou vzdialené miesta a nepracujte vyššie, ako je úroveň vašich pliec. Vyvarujete sa tak nechceného kontaktu špicom a umožní vám to lepšie udržať kontrolu nad pílou v nepredvídaných situáciách.

Používajte iba náhradné lišty a reťaze odporúčané výrobcom. Nesprávne náhradné lišty a reťaze môžu spôsobiť prasknutie reťaze a/alebo spätné vymrštenie píly.

Postupujte podľa pokynov od výrobcu ohľadne brúsenia a údržby píly. Zmenšovanie úrovne nastavenia hĺbky môže viesť k zväčšeniu spätného vymrštenia. Dodatočné bezpečnostné odporúčania

Návod na použitie. Všetky osoby, ktoré používajú tento nástroj, si musia dôkladne prečítať celý návod na použitie. Ak pílu predávate alebo požičiavate inej osobe, návod na použitie musíte priložiť k nástroju.

Bezpečnostné opatrenia pred použitím nástroja. Nikdy nedovoľte používať nástroj osobám, ktoré sa dôkladne neoboznámili s návodom na použitie. Neskúsené osoby musia postupovať podľa tréningového programu a môžu píliť iba na koze na rezanie.

Kontroly riadenia. Pred každým použitím nástroj dôkladne skontrolujte, obzvlášť po veľkom nápore, alebo v prípade, ak zjavne nefunguje dobre. Vykonajte všetky úkony uvedené v kapitole Údržba a skladovanie – pred každým použitím.

Opravy a údržba. Všetky časti nástroja, ktoré môžete sami vymeniť, sú jasne vysvetlené v pokynoch kapitoly Montáž / Demontáž. Ak je nutná výmena iných častí, môže byť prevedená iba v autorizovanom servisnom stredisku.

Odev. (Obr. 1) Počas použitia tohto nástroja musí používateľ nosiť nasledovný schválený obranný odev: ochranný odev správnej veľkosti, bezpečnostnú obuv s protišmykovou podrážkou, tvrdenou špicou a ochranou proti prerezaniu, ochranné rukavice zabezpečené proti prerezaniu a vibráciám, ochranné okuliare alebo štít, protihlukové slúchadlá a helmu (v prípade nebezpečenstva padajúcich predmetov). Môžete si ho kúpiť u dodávateľov ochranných odevov.

Bezpečnostné opatrenia ohľadne ochrany zdravia – vibrácie a úroveň hluku. Dbajte na obmedzenia úrovne hluku v bezprostrednej oblasti okolo vás. Po dlhom používaní nástroja je používateľ vystavený vibráciám, ktoré môžu mať za následok Raynaudov symptóm - biele prsty, syndróm dutého zápästia a podobné poruchy.

Bezpečnostné opatrenia ohľadne ochrany zdravia – chemické látky. Používajte olej, ktorý je schválený výrobcom.

Bezpečnostné opatrenia ohľadne ochrany zdravia – teplo. Počas použitia sa reťazové koleso a reťaz zohrejú na vysokú teplotu, a preto dávajte pozor, aby ste sa týchto horúcich častí nedotkli.

POZOR! Počas prevádzky nástroj vytvára elektromagnetické pole. Za určitých okolností môže mať toto magnetické pole vplyv na aktívne alebo pasívne zdravotnícke implantáty. Za účelom zníženia rizika vážneho alebo smrteľného úrazu odporúčame osobám, ktoré takého implantáty majú, aby sa pred použitím stroja poradili so svojim lekárom a výrobcom implantátu. Bezpečnostné opatrenia ohľadne transportu a skladovania. (Obr. 2) Vždy, keď meníte miesto práce, odpojte nástroj od zdroja elektrickej energie a aktivujte brzdu na reťazi. Pred prenášaním alebo skladovaním nástroja založte ochranný kryt na vodiacu lištu. Nástroj noste v ruke s lištou smerujúcou dozadu. Ak prenášate nástroj v aute, zabezpečte ho proti poškodeniu. Spätné vymrštenie. (Obr. 3) Spätné vymrštenie pozostáva zo silného spätného pohybu lišty smerom nahor k používateľovi. K takémuto vymršteniu dôjde vtedy, keď sa horná časť hrotu lišty (nazývaná tiež zóna nebezpečenstva spätného vymrštenia – viď. červená značka na vodiacej lište) dotkne nejakého predmetu alebo ak sa reťaz zasekne do dreva. Spätné vymrštenie môže zapríčiniť stratu kontroly nad nástrojom, a následne viesť k nebezpečných až smrteľným úrazom. Brzdová páka na reťazi alebo iné bezpečnostné zariadenia nie sú dostačujúce a neochránia používateľa pred poranením: Používateľ si musí byť vedomý podmienok, ktoré môžu spôsobiť túto reakciu a musí sa takýmto situáciám vyhnúť, musí byť opatrný, prihliadať na svoje skúsenosti a s pílou musí narábať patrične a obozretne (napríklad: nikdy nesmie píliť viac konárov naraz, môže pritom náhodne naraziť na zónu nebezpečenstva spätného pohybu. Bezpečnosť miesta práce

1. Nedovoľte deťom a osobám, ktoré sa neoboznámili

s týmito pokynmi, používať tento výrobok. Miestne predpisy môžu obmedzovať vek používateľa.

2. Výrobok používajte iba takým spôsobom a na také

účely, ktoré sú uvedené v tomto návode.

4. Všetky osoby a zvieratá držte v bezpečnej

vzdialenosti od miesta práce (v prípade potreby ohraďte plotom a použite upozorňujúce značky) - minimálne 2,5 násobok výšky kmeňa, v každom prípade nie menej ako desať metrov.

5. Používateľ zodpovedá za úrazy a riziká

spôsobené iným osobám alebo za škody na ich majetku. Bezpečnosť pri používaní elektrických zariadení

1. Odporúčame, aby ste použili zariadenie

s reziduálny prúdom a so spúšťacím prúdom, ktorý nepresahuje 30 mA. Ani so zariadením s inštalovaným reziduálnym prúdom sa nedá zabezpečiť úplná bezpečnosť a je nutné vždy dodržiavať bezpečnostné pokyny. Pri každom použití skontrolujte zariadenie s reziduálnym prúdom.

2. Pred použitím skontrolujte, či nie je kábel

poškodený, v prípade poškodenia alebo opotrebovania ho vymeňte. SLOVENČINA - 4C. POPIS BEZPEČNOSTN ÝCH ZARIADENÍ

3. Výrobok nepoužívajte, ak sú elektrické káble

poškodené alebo opotrebované.

4. Ak je kábel prerezaný alebo je poškodená jeho

izolácia, výrobok okamžite odpojte od zdroja elektrickej energie. Nedotýkajte sa sieťového kábla dovtedy, kým nie je odpojený od zdroja elektrickej energie. Neopravujte prerezaný alebo poškodený kábel. Kábel dajte vymeniť v autorizovanom servisnom stredisku.

5. Predlžovací kábel nesmie byť navinutý ani

stočený, môže sa totiž prehriať a tak zníži vvkonnosť kosačky.

6. Je potrebné vždy dbať na to, aby bol sieťový

alebo predlžovací kábel vždy za používateľom a skontrolujte, či nespôsobujte používateľovi alebo iným osobám žiadne nebezpečenstvo. Dbajte na to, aby sa nepoškodil teplom, ostrými predmetmi, ostrými hranami, olejom a pod.

7. Kábel umiestnite tak, aby sa počas rezania

nezachytil na konároch alebo podobných predmetoch.

8. Pred odpojením zástrčky, konektora na kábli alebo

predlžovacieho kábla vždy najprv vypnite zdroj elektrickej energie.

9. Výrobok vypnite, zástrčku vytiahnite zo zdroja

elektrickej energie a skontrolujte, či nie je poškodený alebo opotrebovaný sieťový kábel. Potom môžete kábel zvinúť a uskladniť. Neopravujte poškodený kábel. Kábel dajte vymeniť v autorizovanom servisnom stredisku. 10.Výrobok nikdy nenechávajte bez dozoru, najprv vytiahnite zástrčku zo zdroja elektrickej energie. 11.Kábel namotávajte opatrne, dbajte na to, aby sa na ňom neurobili slučky. 12.Používajte iba sieťový zdroj striedavého napätia uvedený na štítku výrobku. 13.Reťazová píla má dvojitú izoláciu v súlade s normami EN60745-1 a EN60745-2-13. Za žiadnych okolností sa nesmie žiadna časť tohto výrobku dotýkať uzemnenia. Káble

1. Sieťové a predlžovacie káble si môžete kúpiť

3. Predlžovacie káble a vedenia sa môžu používať

iba vtedy, ak sú určené na použitie v exteriéri.

4. Ak chcete počas prevádzky výrobku použiť

: maximálna dĺžka 40 metrov - 5,0 mm

: maximálna dĺžka 60 metrov - 8,0 mm

: maximálna dĺžka 50 metrov - 8,0 mm

: maximálna dĺžka 90 metrov ZABLOKOVANIE V

Na Vašom stroji je inštalované zariadenie (obr.1) , ktoré pokiaľ nie je zapojené, zabraňuje stisnutiu vypínača za účelom zamedzenia náhodného spustenia. BRZDA RE ŤAZE PRI UVOLNEN

Váš stroj je vybavený zariadením, ktoré okamžite blokuje reťaz pri uvolnení vypínača; pokiaľ nefunguje, nepoužívajte stroj, ale odneste ho do Autorizovaného servisného strediska. Ochranný kryt ľavej ruky/páka brzdy reťaze Ochranný kryt ľavej ruky (obr. 2) slúži (za predpokladu, že je na stroji instalovaný správným spôsobom) k tomu, aby sa Vaša ruka nedostala do kontaktu s pilovým reťazom. Ochranný kryt ľavej ruky má okrem toho aj funkciu spustenia brzdy reťaze, zariadenie, ktoré bylo vyvinuto k zablokovaniu reťaze počas niekolko milisekund v prípade spätného vrhu. Brzda reťaze je vypojená, ak je ochranný kryt ľavej ruky stisnutý dozadu a zablokovaný (reťaz sa môže pohybovať). Brzda reťaze je zapojená, ak je ochranný kryt ľavej ruky stlačený dopredu (reťaz je zablokovaný). Brzda na reťazi sa môže aktivovať potlačením ľavého zápästia dopredu, alebo kedţ sa zápästie dotkne prednej rúčky v súvislosti so spätným pohybom. Ak zariadenie používate so žrdţou vo vodorovnej polohe, napr. pri rúbanie stromov, brzda na reťazi je menej chránená (Obr. 3) NOTA: Ak je zapojená brzda reťaze, bezpečnostný vypínač prerušuje prívod prúdu do motoru. Uvoľnenie brzdy na reťazi kedţ je spínač napnutý, výrobok naštartuje. ZACH YTÁVAČ

ŤAZE Toto zariadenie je vybavené zachytávačom reťaze (Obr.

, ktorý je umiestnený pod ozubeným kolieskom. Tento mechanizmus slúži nato, aby sa zabránilo spätnému pohybu reťaze v prípade brzdenia alebo vykoľajenia. Takýmto situáciám sa vyhnete, ak je reťaz správne napnutá (Vidţ. Kapitola D. Montáž/Demontáž). OCHRANN

Slúži k ochrane (obr.5) ruky v prípade rozbitia reťaze. SLOVENČINA - 51. Skontrolujte, či nie je zapojená brzda reťaze, pokiaľ áno vypojte ju.

približne 2 – 3 mm. 8a. Utiahnite maticu na žrdi pomocou priloženého kľúča alebo skrutkovača.

A RE ŤAZE Postup pri montáži sa mení podľa modelu Vášho stroja, preto sa riaīte obrázkami a typom stroja uvedeným na štítke výrobku, venujte zvýšenú pozornosť správnej montáži. Príliš silné napnutie reťaze môže pretežovať motor a poškodit ho, pokiaľ nie je dostatečne napnutý, môže dôjsť k jeho uvolneniu, zatiaľ čo správne napnutý reťaz znamená lepší rezný výkon stroja a jeho dlhšiu životnosť. âasto kontrolujte napätie reťaze, pretože použitím sa jeho dńžka natahuje (najmä pokiaľ je nový, pri prvej montáži skontrolujte napätie po 5 minutách práce); v každom prípade nenapínajte reťaz hned po použití, ale vyčkajte, až sa ochladí. Pokiaľ musíte regulovať napätie reťaze, vždy najprv uvolnite upevňovacie matice/gombík lišty pred zásahom na skrutke/gombíku napínania reťaze; správne ho napnite a znovu utiahnite upevňovacie matice/gombík lišty.

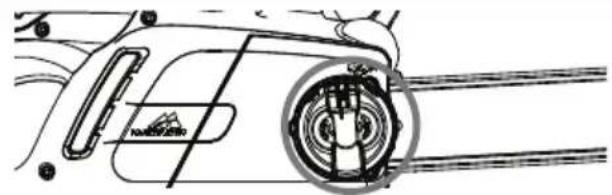

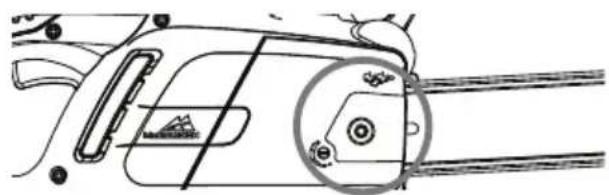

2a. Odskrutkujte maticu držiacu lištu a odstráňte kryt na reťazovom kolese. 2b. Odskrutkujte otočný regulátor držiaci lištu a odstráňte kryt na reťazovom kolese. 4a. Skontrolujte, či je svorka napínania reťaze čo najďalej od reťazového kolesa. Lištu upevnite ku skrutke držiacej lištu a svorke napínania reťaze. Reťaz umiestnite na reťazové koleso. 4b. Kovové posuvné koliesko otáčajte v protismere hodinových ručičiek. Lištu upevnite ku skrutke držiacej lištu a reťaz položte na reťazové koleso. 5a. Naskrutkujte maticu na žrī rukou a príliš neuťahujte. 5b. Naskrutkujte gombík na žrdi a príliš neuťahujte. 6a. Napnite reťaz, naskrutkujte skrutky na napnutí reťaze v smere hodinových ručičiek pomocou priloženého kľúča alebo skrutkovača. Reťaz uvoľníte otočením v protismere hodinových učičiek (pri tejto operácii držte koniec žrde nadvihnutý). 6b. Reťaz napnete skrutkovaním vonkajšieho gombíka na reťazi v smere hodinových ručičiek a uvoľníte otočením v protismere hodinových ručičiek (pri tejto operácii držte koniec žrde nadvihnutý) 8b. Utiahnite žrī na bezpečnú úroveň.

E. SPUSTENIE A ZASTAVENIE

Štartovanie: Pevne uchopte obe rúčky, uvoľnite brzdovú páku na reťazi a ruku stále držte na prednej rúčke, stlačte a držte blokovanie spínača zatlačené. Potom stlačte spínač, teraz môžete uvoľnite blokovanie spínača). Zastavenie: Stroj sa zastaví, ak uvolníte vypínač. Pokiaľ sa stroj nezastaví, zapojte brzdu reťaze, odpojte kábel zo siete a odneste ho do Autorizovaného servisného strediska.

POZOR! Nedostatečné premazanie rezacieho nástroja spôsobuje rozbitie reťaze s vážným nebezpečenstvom zranenia osôb i so smrtelnými následkami. Mazanie lišty a reťaze je zaisťované automatickým čerpadlom. Skontrolujte podľa pokynov v odseku “Údržba“, či je reťazový olej dodávaný v dostatečnom množstve. Volba reťazového oleja Používajte výhradne nový olej (špeciálny typ pre reťazy) s dobrou viskozitou: musí mať dobrú prilnavosť a zaručovať správne kluzné vlastnosti ak v lete tak v zime. Pokiaľ nemáte k dispozícii reťazový olej, použite prevodový olej EP 90. Nikdy nepoužívajte použité oleje, pretože sú škodlivé pre Vás, stroj a životné prostredie. Skontrolujte, či je olej vhodný pre teplotu prostredia v mieste použitia: pri teplotách pod 0

C niektoré oleje hustnú, pretežují a poškodzujú čerpadlo. Pre volbu najvhodnejšieho oleja kontaktujte Vaše Autorizované servisné stredisko. Doplňovanie oleja Odskrutkujte zátku olejovej nádrže, naplnite nádrž, pritom dajte pozor, aby nedošlo k úniku oleja (pokiaľ k tomu predsa dôjde, dobre očistite motorovú pílu) a dobre utiahnite zátku.Počas použitia sa vyhnite: (obr.1) - rezaniu v situácii, keī by sa kmeň mohol počas rezania zlomiť (drevo je napnuté, suché stromy apod.): náhle zlomenie môže byť veľmi nebezpečné. - aby sa lišty lebo reťaz zasekly v rezu: pokiaľ k tomu predsa dôjde, odpojte stroj od prívodu napätia a pokuste sa zvednúť kmeň, vyvíjajte páku pomocou vhodného nástroja; nesnažte sa vytiahnúť stroj jeho ťahaním lebo otriasaním, mohli byste poškodiť stroj lebo sa zraniť. - situáciam, ktoré by mohli spôsobiť reakciu spätného vrhu. - nepoužívali výrobok vyššie ako je úroveň pliec - nerezali drevo s cudzími predmetmi, napr. klince Počas použitia: (obr.1) - Pokiaľ režete v svahe, pracujte vždy nad kmeňom, týmto spôsobom Vás kmeň nemôže zasiahnúť, pokiaľ by sa začal gúlať dolu. - V prípade stínania dokončite za každých okolností započnutú prácu: částočne sťatý strom by sa mohol zlomiť. - Na konci každého rezu zaznamenáte značnú zmenu sily potrebnej k držaniu stroja, dávajte veľký pozor, abyste nestratili kontrolu nad strojom. V nasledujúcom texte sa sústredíme na dva typy rezu: rez pomocou ťahania reťaze (zhora smerom dolu) (obr.2) , u ktorého je nebezpečenstvo náhleho premiestnenia stroja smerom ku kmeni s nasledujúcou stratou kontroly, pokiaľ je to možné, používajte pri práci opierku. Rez s tlačením reťaze (zdola smerom nahoru) (obr.3) : u ktorého je nebezpečenstvo náhleho premiestnenia stroja smerom k pracovníkovi s rizikom jeho zasaženia lebo náraz rizikového sektoru na kmeň a nasledujúcou reakciou spätného vrhu; pri rezaní preto dávajte veľký pozor. Najbezpečnejší spôsob použitia stroja je upevnenie dreva na kozu, rezanie zhora smerom dolu a práca mimo opery. (obr.4) Použitie opierky Ak je to možné, používajte opierku pre bezpečnejšie rezanie: zasaīte ju do kôry lebo do povrchu kmeňa, zaručíte tak ľahšiu kontrolu stroja. Ďalej sú uvedené typické postupy, ktoré je treba dodržaťt v určitých situáciach, vždy však posúīte, či sú vhodné lebo nie pre Váš prípad, a zvážte, ako urobiť rez s čo najmenším rizikom.

Pred vykonaním údržby alebo pred čistením odpojte výrobok od zdroja elektrickej energie. POZOR! Pokiaľ pracujete v obzvlášte špinavých lebo prašných prostrediach, popísané operácie musia byť robené v kratších intervaloch ako je uvedené. Pred každým použitím Skontrolujte, či čerpadlo reťazového oleja správne funguje, nasmerujte lišty smerom ke svetlej ploche vo vzdialenosti dvadsati centimetrov, po minute chodu stroja sa na ploche musia objaviť zreteľné stopy oleja (obr.1) .Skontrolujte, či pre zapojenie a vypojenie brzdy reťaze nemusíte vyvíjať príliš veľký tlak lebo naopak k zapojeniu lebo vypojeniu dochádza príliš ľahko, skontrolujte taktiež, či nie je zablokovaná. Dalej skontrolujte jej funkciu nasledujúcim spôsobom: vypojte brzdu reťaze, uchopte správnym spôsobom stroj a uveīte ho do chodu, zapojte brzdu reťaze stlačením ochranného krytu ľavej ruky pomocou ľavého zápästia/ľavej paže, pritom nikdy nepúšťajte rukoväte (obr.2) . Pokiaľ brzda reťaze funguje, reťaz sa musí okamžite zablokovať. Skontrolujte, či je reťaz naostrený, v dobrom stave a správne napnutý, pokiaľ je nepravidelne opotrebovaný lebo jeho rezný zub dosahuje výšky toľko 3 mm, vymeňte ho (obr.3)

Skontrolujte funkciu vypínača a zablokovania vypínača (tuto operáciu robte s vypojenou brzdou reťaze): zapniete vypínač a zablokovanie vypínača a skontrolujte, či sa hned po uvolnení vracajú do kľudovej polohy; overte, či bez zapojenia zablokovania vypínača nie je možné zapnúť vypínač. Skontrolujte, či zachytávač reťaze a ochranný kryt pravej ruky sú v dobrom stave a bez viditelných porúch ako napríklad poškodenie materiálu. Každé 2-3 hodiny práce so strojom Skontrolujte lištu, pokiaľ je to nutné starostlivo očistite jej otvory mazania (obr.4) a vodiacu drážku (obr.5) , pokiaľ je drážka opotrebovaná lebo na nej sú viditeľné hlboké rýhy, vymeňte ju. Pravidelne čistite reťazové koleso a kontrolujte, či nie je opotrebované. (Obr. 7) .Premažte reťazové koliesko na špici lišty tukom pre ložiská označeným otvorom (obr.8)

Ostrenie reťaze (v prípade potreby) Pokiaľ reťaz nereže bez nutnosti pritlačiť lištu na drevo a vyrába veľmi jemné piliny, znamená to, že nie je dobre naostrený. Pokiaľ sa pri rezaní netvorí piliny, reťaz je celkom tupý a pri rezaní drví drevo na prach. Dobre naostrený reťaz prechádza drevom sám a tvorí dlhé a veľké piliny. Rezná časť reťaze je predstavovaná rezným článkom (obr.9) , s rezným zubom (obr.10) a omezovačom hľbky rezu (obr.11) . Rozdiel výšky medzi nimi určuje hľbku rezu; pre správne ostrenie potrebujete vodič ocieľky, guľatú ocieľku o priemeru 4 mm. Postupujte nasledujúcim spôsobom: so správne namontovaným a správne napnutým pilovým reťazom zapojte brzdu reťaze, umiestnite vodič ocieľky podľa obrázku, kolmo k lište (obr.12) , a nabrúste rezný zub s úhlami zobrazenými na obrázku (obr.13) , ostrenie robte vždy zvnútra smerom von a pri návrate znížte vyvíjaný tlak (je veľmi dôležité dodržovať správný postup pri ostrení: príliš veľké, nedostatočné úhly ostrenia lebo chybný priemer ocieľky zvyšujú sklon stroja k spätným vrhom). Pre dosaženie presnejších bočných úhlov nastavte ocieľku tak, aby vertikálne presahovala hornú reznú časť približne o 0,5 mm. Naostrite najprv všetky zuby na jednej strane, pak otočte stroj a opakujte operáciu. Skontrolujte, či po ostrení majú všetky zuby rovnakú dńžku a či výška omezovačov hľbky dosahuje 0,6 mm pod úrovňou hornej rezacej časti: skontrolujte výšku pomocou šablóny a opilujte (pomocou plochého pilníka) vyčnievajúcu časť, zaoblite potom prednú časť omezovača hľbky (obr.14) , pritom dávajte pozor, abyste NEOPILOVALI aj zub ochrany proti spätnému vrhu (obr.15)

Každých 30 hodin práce stroja Odneste stroj do Autorizovaného servisného strediska k generálnej revízii a kontrole brzdných zariadení. Skladovanie Výrobok skladujte na suchom a chladnom mieste a mimo dosahu detí. Neskladujte v exteriéri.

Kmeň na zemi (Nebezpečenstvo kontaktu reťaze s terénom na konci rezu). (obr.5) Režte zhora smerom dolu cez celý priemer kmeňa. Na konci rezu postupujte opatrne, abyste zamedzili kontaktu reťaze s terénom. Pokiaľ môžte, prerušite rezanie ve 2/3 hrúbky kmeňa, otočte kmeň a režte zvyšnú časť zhora smerom dolu, abyste sa tak vyhnuli nebezpečenstvu kontaktu reťaze s terénom. Kmeň oprený len na jednom konci (Nebezpečenstvo zlomenia kmeňa počas rezu) (obr.6) Začnite rezať zospodu do približne 1/3 priemeru, potom prácu dokončite zhora a napojte sa na už urobený rez. Kmeň oprený na dvoch koncoch (Nebezpečenstvo stlačenia reťaze.) (obr.7) Začnite rezať zhora do približne 1/3 priemeru, potom prácu dokončete zospodu a napojte sa na už urobený rez. Kmeň stromu je umiestnený na svahu. Na svahu vždy stojte nad kmeňom stromu. Pred pílení naprieč zabezpečíte ovládanie reziva tak, že tesne pred úplným prerezaní uvoľníte tlak rezania, ale rukoväte reťazovej píly naďalej pevne držte. Dbajte na to, aby sa reťaz nedostala do kontaktu so zemou. Stínanie stromov POZOR!: Nikdy sa nepokúšajte stínať stromy, pokiaľ nemáte dostatečnú skúsenosť, v každom prípade nestínajte nikdy stromy, ktorých priemer kmeňa je väčší ako dńžka lišty! Tato operácia je vyhradená pre skúsených užívateľov vybavených vhodným zariadením. Účelom stínania je nechať padnúť strom do čo najlepšej polohy pre následujúce odstraňovanie konárov a rezanie kmeňa. (Zamedzte tomu, aby sa padajúci strom zachytil do konárov iného stromu: sťahovať zachytený strom je veľmi nebezpečné). Musíte rozhodnúť čo najlepší smer pádu na základe nasledujúceho zváženia: čo sa nachádza okolo stromu, jeho naklonenia, nahnutia, smer vetru a koncentrácia konárov. Nezabúdajte na výskyt suchých lebo zlomených konárov, ktoré by sa mohly zlomiť počas stínania a predstavovať nebezpečenstvo. POZOR! Počas stínania stromov v kritických podmienkach si po ukončení rezu okamžite snímte chrániče sluchu, abyste mohli zaznamenať neobvyklé zvuky a eventuálne výstražné signály. Predbežné operácie rezu a vyhľadanie únikovej cesty Odstráňte konáry, ktoré bránia v práci (obr.8) , začnite zhora smerom dolu tak, aby sa kmeň nachádzal medzi Vami a strojom, odstráňte potom zložité konáre jeden po druhom. Odstráňte porast okolo stromu a pri určení únikovej cesty zaznamenajte prípadné prekážky vyskytujúce sa okolo stromu (kamene, korene, príkopy apod.) a brániace v úniku (úniková cesta slúži pri padaní stromu); na obrázku (obr.9) je zobrazený smer, ktorým sa musíte vydať ( A predpokládaný smer pádu stromu. B.Úniková cesta C. Nebezpečná zóna)

ÍNANIE STROMU (obr.10) Za účelom zaručenia kontroly nad pádom stromu musíte urobiť nasledujúce rezy: Smerový zárez, ktorý musí byť urobený ako prvý, slúži ku kontrole smeru pádu stromu: najprv režte HORNÚ ČASĘ smerového zárezu na strane, ku ktorej má byť strom stínaný. Držte sa na pravej strane stromu a režte metodou ťahania reťaze; potom urobte SPODNÚ ČASĘ rezu, ktorý sa musí zísť s koncom hornej časti. Hľbka smerového zárezu musí odpovedať 1/4 priemeru kmeňa, s úhlom najmenej 45

mezi horným a dolným rezom. Setkanie medzi dvoma zárezmi sa nazývá “línia smerového rezu”. Línia musí byť dokonale vodorovná a v pravom úhlu (90

) k smeru pádu. Rez pri stínaní, ktorý má za účel pád stromu, musí byť provedený vo výške 3-5 cm nad spodnou časťou línie smerového rezu a končiť vo vzdialenosti 1/10 kmeňa od zárezu. Držte sa na pravej strane stromu a režte metodou ťahania reťaze použite pritom opierku. Skontrolujte, či sa strom nenakláňa iným smerom ako plánovaným. Hneī ak je to možné, vložte do zárezu drevorúbačský klin. âasť stromu, ktorá ostala nerezaná sa nazýva “kńb”, ktorý vedie strom pri pádu; pokiaľ je nedostačujúci, nie je rovný lebo nie je celkom prerezaný, nie je schopný kontrolovať pád stromu (veľmi nebezpečná situácia!), preto je nezbytné, aby rôzné rezy boli urobené s maximálnou presnosťou. Na konci rezania strom musí začať padať, pokiaľ je to nutné, pomôžte si vložením drevorúbačského klinu lebo drevorubeckej páky. Odstraňovanie konárov Ak je strom poražený, je treba ho zbaviť konárov, to znamená odrezať konáry z kmeňa. Nepodceňujte tuto operáciu, pretože k väčšine prípadov spätného vrhu dochádza počas odstraňovania konárov, dávajte veľký pozor na polohu špice lišty počas rezu a pracujte na ľavej strane kmeňa.I. EKOL ÓGIA V tejto kapitole najdete informácie užitočné pre dodržanie vlastností ekologickej kompatibility, na ktorú bol braný ohľad pri vývoji tohto stroja, dodržanie správneho použitia stroja a spracovanie olejov. PROJEKTOVANIE Vo fáze projektovania stroja bol vyvinutý motor s nízkou spotrebou a nízkou hlučnosťou. LIKVIDÁCIA Nenechávajte v okolnom prostredí nefunkčný stroj, ale odovzdajte ho firme, ktorá má povolenie k likvidácii odpadkov podľa predpisov platných noriem. Symbol na výrobku alebo na jeho obale označuje, že výrobok sa nesmie považovať za domáci odpad, a musí sa odovzdať do príslušného zberného centra, kde sa zrecykluje jeho elektrické a elektronické zariadenie. Zabezpečením správneho skartovania výrobku prispejete k prevencii potenciálnych negatívnych následkov na životné prostredie a zdravie človeka, ktoré mohli byť zapríčinené nesprávnou likvidáciou tohto výrobku. Ďalšie informácie o recyklovaní tohto výrobku sa dozviete na miestnom úrade, v organizácii, ktorá zabezpečuje likvidáciu domáceho odpadu alebo v predajni, kde ste výrobok kúpili. J. TABU

Nespúšťa sa Špatná funkcia Stroj sa Motor sa otáča Brzdné zariadenie motor motoru lebo spúšťa, ale neobvyklým neblokujú správnym motor stráca špatne reže zpôsobem spôsobom na výkonu otáčenie reťaze Overte, či je v sieti napätie Overte, či je zástrčka správne zapojená Overte, či nie je poškodený kábel lebo predlžovací kábel Overte, či nie je zapojená brzda reťaz Skontrolujte, či je reťaz dobre zmontovaná a napnutá Skontrolujte mazanie reťaze podťa pokynov uvedených v kapitolách F a G Skontrolujte, či je reťaz naostrený Skontrolujte, či je tepelná poistka aktivovaná Obráťte sa na Autorizované servisné stredisko

na pracovisku, meraná podľa normy EN60745-2-13 je uvedená v tabuľke. Maximálna nameraná hodnota otrasov ruky / ramena a , meraná v zmysle normy EN60745-2-13 na vzorke vyššieuvedeného výrobku(ov) je uvedená v tabuľke. Celková nameraná hodnota vibrácií je v súlade s bežnou testovacou metódou, ktorá sa používa pri porovnanínástrojov. Nameraná hodnota vibrácii môže byť použitá pri určení vystavenia vibráciám. Upozornenie: Úroveň vibrácií počas použitia nástroja môže byť rozdielna s deklarovanou úrovňou, závisí to od spôsobu použitia nástroja. Pre vlastnú bezpečnosť musia užívatelia dodržiavať bezpečnostné pokyny založené na odhade vibrácií pri prevádzkenástroja (berúc do úvahy všetky časti prevádzky, ako je doba, kedy je nástroj vypnutý a je v nečinnosti spolu s dobouspustenia).2000/14/EC: Nameraná hodnoty intenzity hluku L a garantovanej intenzity hluku L sú v súlade s hodnotami vtabuľke. Postup hodnotenia súladu.................................................. Annex VUlm 12/02/2013P. LamelliGlobal R&D Director – drží sa v rukeVlastník technickej dokumentácie EN 61000-3-11 Prehlásenie o zhode s normami V závislosti od vlastností miestnej siete zdroja elektrickej energie môže pri použití tohto výrobku nastať krátky poklesnapätia v momente, keď výrobok zapnete. Toto môže mať vplyv na ostatné elektrické spotrebiče, napr. chvíľkovéstlmenie svetla lampy. Ak je sieťová impedancia Zmax vášho zdroja elektrickej energie nižšia ako hodnota uvedenáv tabuľke (pre váš model), tieto vplyvy na elektrické spotrebiče nenastanú. Hodnotu sieťovej impedancie zistítev spoločnosti, ktorá je dodávateľom elektrickej energie. Typ (CSE

1835 1935S 2040 2040SI Hmotnosť s prázdnými nádržami (Kg) 4.3 4.5 4.4 4.6 Napájanie (kW) 1.8 1.9 2.0 2.0 Obsah olejovej nádrže (cm
