ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HDS 12 14-4 ST GAS KARCHER

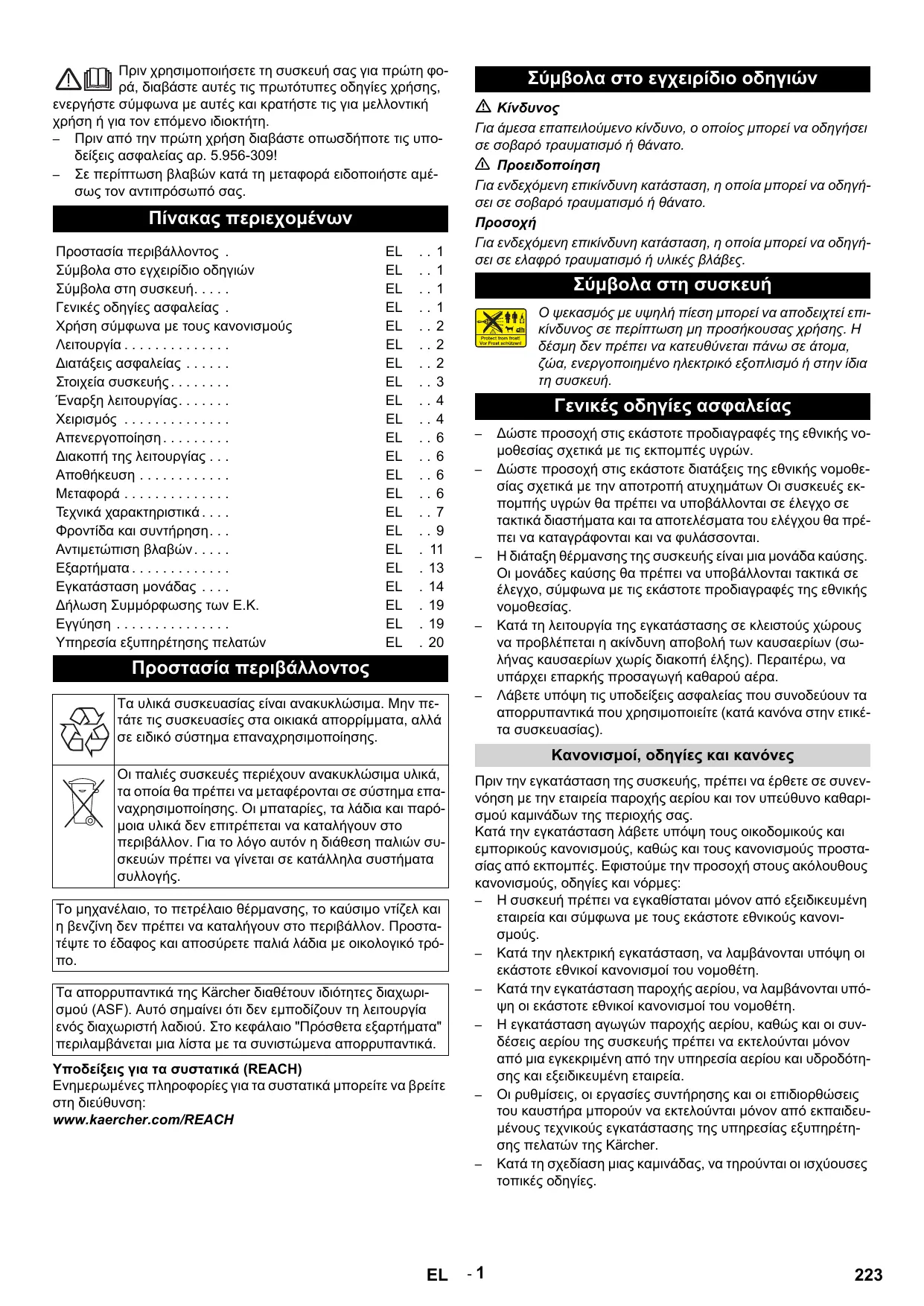

Πριν χρησιμοποιήσετε τη συσκευή σας για πρώτη φορά, διαβάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. – Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.956-309! – Σε περίπτωση βλαβών κατά τη μεταφορά ειδοποιήστε αμέσως τον αντιπρόσωπό σας. Πίνακας περιεχομένων Προστασία περιβάλλοντος . Σύμβολα στο εγχειρίδιο οδηγιών Σύμβολα στη συσκευή. . . . . Γενικές οδηγίες ασφαλείας . Χρήση σύμφωνα με τους κανονισμούς Λειτουργία . . . . . . . . . . . . . . Διατάξεις ασφαλείας . . . . . . Στοιχεία συσκευής . . . . . . . . Έναρξη λειτουργίας. . . . . . . Χειρισμός . . . . . . . . . . . . . . Απενεργοποίηση . . . . . . . . . Διακοπή της λειτουργίας . . . Αποθήκευση . . . . . . . . . . . . Μεταφορά . . . . . . . . . . . . . . Τεχνικά χαρακτηριστικά . . . . Φροντίδα και συντήρηση. . . Αντιμετώπιση βλαβών . . . . . Εξαρτήματα . . . . . . . . . . . . . Εγκατάσταση μονάδας . . . . Δήλωση Συμμόρφωσης των Ε.Κ. Εγγύηση . . . . . . . . . . . . . . . Υπηρεσία εξυπηρέτησης πελατών

Σύμβολα στο εγχειρίδιο οδηγιών Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο. 몇 Προειδοποίηση Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο. Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες. Σύμβολα στη συσκευή Ο ψεκασμός με υψηλή πίεση μπορεί να αποδειχτεί επικίνδυνος σε περίπτωση μη προσήκουσας χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Γενικές οδηγίες ασφαλείας

Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Δώστε προσοχή στις εκάστοτε προδιαγραφές της εθνικής νομοθεσίας σχετικά με τις εκπομπές υγρών. Δώστε προσοχή στις εκάστοτε διατάξεις της εθνικής νομοθεσίας σχετικά με την αποτροπή ατυχημάτων Οι συσκευές εκπομπής υγρών θα πρέπει να υποβάλλονται σε έλεγχο σε τακτικά διαστήματα και τα αποτελέσματα του ελέγχου θα πρέπει να καταγράφονται και να φυλάσσονται. Η διάταξη θέρμανσης της συσκευής είναι μια μονάδα καύσης. Οι μονάδες καύσης θα πρέπει να υποβάλλονται τακτικά σε έλεγχο, σύμφωνα με τις εκάστοτε προδιαγραφές της εθνικής νομοθεσίας. Κατά τη λειτουργία της εγκατάστασης σε κλειστούς χώρους να προβλέπεται η ακίνδυνη αποβολή των καυσαερίων (σωλήνας καυσαερίων χωρίς διακοπή έλξης). Περαιτέρω, να υπάρχει επαρκής προσαγωγή καθαρού αέρα. Λάβετε υπόψη τις υποδείξεις ασφαλείας που συνοδεύουν τα απορρυπαντικά που χρησιμοποιείτε (κατά κανόνα στην ετικέτα συσκευασίας). Κανονισμοί, οδηγίες και κανόνες Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα Το μηχανέλαιο, το πετρέλαιο θέρμανσης, το καύσιμο ντίζελ και η βενζίνη δεν πρέπει να καταλήγουν στο περιβάλλον. Προστατέψτε το έδαφος και αποσύρετε παλιά λάδια με οικολογικό τρόπο. Τα απορρυπαντικά της Kärcher διαθέτουν ιδιότητες διαχωρισμού (ASF). Αυτό σημαίνει ότι δεν εμποδίζουν τη λειτουργία ενός διαχωριστή λαδιού. Στο κεφάλαιο "Πρόσθετα εξαρτήματα" περιλαμβάνεται μια λίστα με τα συνιστώμενα απορρυπαντικά. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH

Πριν την εγκατάσταση της συσκευής, πρέπει να έρθετε σε συνεννόηση με την εταιρεία παροχής αερίου και τον υπεύθυνο καθαρισμού καμινάδων της περιοχής σας. Κατά την εγκατάσταση λάβετε υπόψη τους οικοδομικούς και εμπορικούς κανονισμούς, καθώς και τους κανονισμούς προστασίας από εκπομπές. Εφιστούμε την προσοχή στους ακόλουθους κανονισμούς, οδηγίες και νόρμες: – Η συσκευή πρέπει να εγκαθίσταται μόνον από εξειδικευμένη εταιρεία και σύμφωνα με τους εκάστοτε εθνικούς κανονισμούς. – Κατά την ηλεκτρική εγκατάσταση, να λαμβάνονται υπόψη οι εκάστοτε εθνικοί κανονισμοί του νομοθέτη. – Κατά την εγκατάσταση παροχής αερίου, να λαμβάνονται υπόψη οι εκάστοτε εθνικοί κανονισμοί του νομοθέτη. – Η εγκατάσταση αγωγών παροχής αερίου, καθώς και οι συνδέσεις αερίου της συσκευής πρέπει να εκτελούνται μόνον από μια εγκεκριμένη από την υπηρεσία αερίου και υδροδότησης και εξειδικευμένη εταιρεία. – Οι ρυθμίσεις, οι εργασίες συντήρησης και οι επιδιορθώσεις του καυστήρα μπορούν να εκτελούνται μόνον από εκπαιδευμένους τεχνικούς εγκατάστασης της υπηρεσίας εξυπηρέτησης πελατών της Kärcher. – Κατά τη σχεδίαση μιας καμινάδας, να τηρούνται οι ισχύουσες τοπικές οδηγίες.

Διατάξεις ασφαλείας Θέσεις εργασίας Η θέση εργασίας βρίσκεται στο χώρο χειρισμού. Περαιτέρω θέσεις εργασίας βρίσκονται αναλόγως της διάταξης της μονάδας στα πρόσθετα μηχανήματα (διατάξεις ψεκασμού), τα οποία συνδέονται με τα σημεία βυσμάτωσης. Προσωπικός προστατευτικός εξοπλισμός Κατά τον καθαρισμό τμημάτων υψηλής ηχητικής έντασης, φοράτε ωτοασπίδες για την πρόληψη ακουστικών βλαβών.

Για να προστατευθείτε από τις πιτσιλιές του νερού ή από τους ρύπους, φοράτε προστατευτική στολή και γυαλιά. Χρήση σύμφωνα με τους κανονισμούς Η συσκευή χρησιμοποιείται για την απομάκρυνση ρύπων από επιφάνειες μέσω της ελεύθερης εκτόξευσης δέσμης νερού. Χρησιμοποιείται ιδιαίτερα για τον καθαρισμό μηχανημάτων, οχημάτων και προσόψεων. Κίνδυνος τραυματισμού! Σε περίπτωση λειτουργίας σε πρατήρια βενζίνης ή άλλους επικίνδυνους χώρους, να τηρούνται οι ανάλογες προδιαγραφές ασφαλείας. Λύματα που περιέχουν ορυκτέλαια δεν επιτρέπεται να καταλήγουν στο υπέδαφος, στα ύδατα ή στο σύστημα αποχέτευσης. Συνεπώς το πλύσιμο κινητήρων ή της κάτω πλευράς οχημάτων επιτρέπεται μόνο σε κατάλληλους χώρους που διαθέτουν διαχωριστή λαδιών.

Το κρύο νερό καταλήγει στο δοχείο με πλωτήρα μέσα του μηχανικού ψύκτη και από εκεί στο εξωτερικό περίβλημα του θερμαντήρα διαρκούς λειτουργίας και στην πλευρά αναρρόφησης της αντλίας υψηλής πίεσης. Στο δοχείο με πλωτήρα προστίθεται αποσκληρυντικό. Η αντλία προωθεί το νερό και το αναρροφούμενο απορρυπαντικό μέσα από τον θερμαντήρα διαρκούς λειτουργίας. Το ποσοστό απορρυπαντικού στο νερό μπορεί να ρυθμιστεί μέσω μιας δοσομετρικής βαλβίδας. Ο θερμαντήρας διαρκούς λειτουργίας θερμαίνεται με καυστήρα αερίου. Η έξοδος υψηλής πίεσης συνδέεται με το υπάρχουν δίκτυο υψηλής πίεσης του κτιρίου. Στα σημεία βυσμάτωσης του δικτύου γίνεται η σύνδεση του πιστολέτου χειρός με έναν ελαστικό σωλήνα υψηλής πίεσης. Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέπεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους. Ασφάλεια έλλειψης νερού στο δοχείο με πλωτήρα Η ασφάλεια έλλειψης νερού εμποδίζει την ενεργοποίηση της αντλίας υψηλής πίεσης σε περίπτωση έλλειψης νερού. Ασφάλεια έλλειψης νερού του μπλοκ ασφαλείας Η ασφάλεια έλλειψης νερού αποτρέπει την υπερθέρμανση του καυστήρα σε περίπτωση έλλειψης νερού. Ο καυστήρας λειτουργεί μόνον όταν υπάρχει επαρκής τροφοδοσία νερού.

Ο διακόπτης πίεσης απενεργοποιεί τη συσκευή σε περίπτωση υπέρβασης της πίεσης εργασίας. Η ρύθμιση δεν πρέπει να αλλάξει. Βαλβίδα ασφάλειας Σε περίπτωση βλάβης του διακόπτη πίεσης, ανοίγει η βαλβίδα ασφαλείας. Η βαλβίδα αυτή ρυθμίζεται και μολυβδοσφραγίζεται στο εργοστάσιο. Η ρύθμιση δεν πρέπει να αλλάξει. Παρακολούθηση φλόγας Σε περίπτωση έλλειψης καυσίμού ή βλάβης στον καυστήρα, ο μηχανισμός παρακολούθησης φλόγας απενεργοποιεί την καυστήρα. Η ενδεικτική λυχνία βλάβης στον καυστήρα (Ε) ανάβει. Προστασία από υπερένταση Εάν ο κινητήρας του καυστήρα μπλοκάρει, ενεργοποιείται ο διακόπτης προστασίας από υπερένταση. Ο κινητήρας της αντλίας υψηλής πίεσης διαθέτει διακόπτη προστασίας κινητήρα και διακόπτη προστασίας περιέλιξης για ασφάλεια. Θερμοστάτης καυσαερίων Ο διακόπτης καυσαερίων ενεργοποιείται, όταν η θερμοκρασία των καυσαερίων υπερβεί τους 320 °C. Η ενδεικτική λυχνία θερμοστάτη καυσαερίων (Κ) ανάβει. Μειωτήρας θερμοκρασίας Οι μειωτήρες μέγιστης θερμοκρασίας στον πυθμένα του λέβητα (> 80 °C) και στην έξοδο νερού (> 110 °C) ενεργοποιούνται και ανάβει η ενδεικτική λυχνία βλάβης στον καυστήρα (Ε). Διακόπτης πίεσης καυσαερίων Ο διακόπτης πίεσης καυσαερίων απενεργοποιεί τον καυστήρα, όταν στο σύστημα καυσαερίων δημιουργείται μια ανεπίτρεπτα υψηλή αρνητική πίεση, π.χ. σε περίπτωση εμπλοκής. Εκτόνωση πίεσης του συστήματος υψηλής πίεσης Μετά την απενεργοποίηση της συσκευής μέσω του πιστολέτου χειρός, μετά την πάροδο του χρόνου ετοιμότητας προς εργασίας ανοίγει μια ηλεκτρομαγνητική βαλβίδα, η οποία είναι προσαρτημένη στο σύστημα υψηλής πίεσης, και μειώνει την πίεση.

EL - 2 Στοιχεία συσκευής

Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού ΙΙ (προαιρετικός) 8 Δοχείο αποσκληρυντικού 9 Καλώδιο ρεύματος 10 Δοχείο με πλωτήρα 11 Πεδίο χειρισμού

Προσαγωγή φρέσκου νερού με σήτα Έξοδος υψηλής πίεσης Σύνδεση αερίου Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού Ι Πεδίο χειρισμού Εικόνα 2

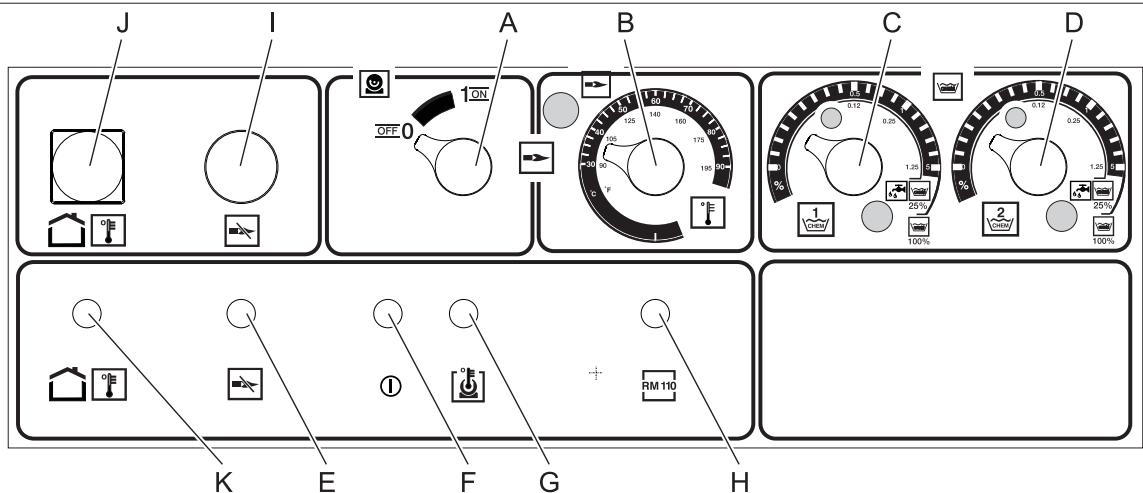

Διακόπτης συσκευής Ρυθμιστής θερμοκρασίας Δοσομετρική βαλβίδα απορρυπαντικού Ι Δοσομετρική βαλβίδα απορρυπαντικού ΙΙ (προαιρετική) Ενδεικτική λυχνία βλάβης στον καυστήρα Ενδεικτική λυχνία λειτουργικής ετοιμότητας

Ενδεικτική λυχνία υπερθέρμανσης κινητήρα Ενδεικτική λυχνία προστασίας από άλατα Πλήκτρο απασφάλισης ρελέ αερίου Πλήκτρο απασφάλισης θερμοστάτη καυσαερίων Ενδεικτική λυχνία θερμοστάτη καυσαερίων

Αναγνωριστικό χρώματος

Τα χειριστήρια για τη διαδικασία καθαρισμού είναι κίτρινα. Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά

Έναρξη λειτουργίας Κίνδυνος τραυματισμού! Η συσκευή, οι αγωγοί προσαγωγής, το λάστιχο υψηλής πίεσης και οι συνδέσεις πρέπει να είναι σε άψογη κατάσταση. Σε περίπτωση που δεν βρίσκονται σε άψογη κατάσταση, η συσκευή δεν επιτρέπεται να χρησιμοποιηθεί. Ηλεκτρολογικές συνδέσεις

Σχετικά με τις τιμές σύνδεσης βλέπε Τεχνικά χαρακτηριστικά και Πινακίδα τύπου. Η ηλεκτρική σύνδεση πρέπει να γίνει από ηλεκτρολόγο και να ανταποκρίνεται στο IEC 60364-1.

Υποδείξεις ασφαλείας Ο χρήστης πρέπει να χρησιμοποιεί τη συσκευή σύμφωνα με τις προδιαγραφές. Πρέπει να έχει υπόψη τις τοπικές συνθήκες και κατά την εργασία με τη συσκευή πρέπει να προσέχει τα άτομα που βρίσκονται κοντά της. Μην αφήνετε τη συσκευή ποτέ χωρίς επίβλεψη, εφόσον βρίσκεται σε λειτουργία. – Κίνδυνος εγκαυμάτων από καυτό νερό! Μην στρέφετε τη δέσμη νερού προς ανθρώπους ή ζώα. – Κίνδυνος εγκαυμάτων από καυτά τμήματα της μονάδας! Κατά τη λειτουργία με καυτό νερό, μην αγγίζετε τους μη μονωμένους αγωγούς και ελαστικούς σωλήνες. Κρατάτε το σωλήνα δέσμης μόνον από τις λαβές. Μην αγγίζετε το στόμιο καυσαερίων του θερμαντήρα συνεχούς λειτουργίας. – Κίνδυνος δηλητηρίασης ή εγκαυμάτων από την επαφή με το απορρυπαντικό! Τηρείτε τις υποδείξεις επάνω στο απορρυπαντικό. Διατηρείτε το απορρυπαντικό σε σημείο, όπου είναι απρόσιτο σε μη εξουσιοδοτημένα άτομα. Θανάσιμος κίνδυνος λόγω ηλεκτροπληξίας! Μην στρέφετε τη δέσμη νερού προς τις ακόλουθες εγκαταστάσεις: – Ηλεκτρικές συσκευές και μονάδες, – την ίδια τη μονάδα, – όλα τα ηλεκτροφόρα εξαρτήματα στο χώρο εργασίας.

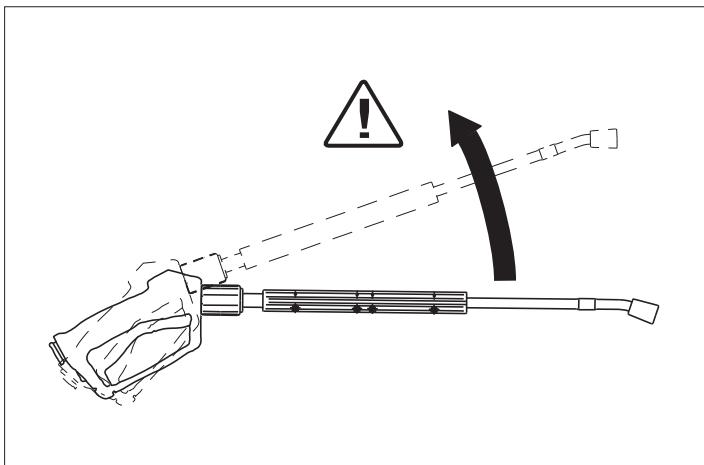

Κίνδυνος τραυματισμού! Η ανάκρουση του σωλήνα δέσμης νερού μπορεί να σας κάνει να χάσετε την ισορροπία σας. Ενδέχεται να πέσετε κάτω. Ο σωλήνας δέσμης νερού μπορεί να στραφεί προς κάθε κατεύθυνση και να τραυματίσει άλλα άτομα. Αναζητήστε ένα ασφαλές σημείο στήριξης και κρατήστε σταθερά το πιστολέτο. Μην ασφαλίζετε ποτέ το μοχλό του πιστολέτου χειρός. – Μην στρέφετε τη δέσμη πάνω σε άλλους ή σε εσάς τους ίδιους, για να καθαρίσετε ρούχα ή παπούτσια. – Κίνδυνος τραυματισμού λόγω διαφυγόντων τμημάτων! Τυχόν διαφυγόντα θραύσματα ή αντικείμενα μπορούν να προκαλέσουν τραυματισμούς σε άτομα ή ζώα. Μην στρέφετε ποτέ τη δέσμη νερού προς εύθραυστα ή κινητά αντικείμενα. – Κίνδυνος ατυχήματος συνεπεία βλάβης! Καθαρίζετε ελαστικά και βαλβίδες από ελάχιστη απόσταση 30 cm. 몇 Προειδοποίηση Κίνδυνος λόγω επικίνδυνων για την υγεία υλικών! Μην ψεκάζετε τα ακόλουθα υλικά, καθώς μπορούν να εκπέμψουν επικίνδυνες για την υγεία ουσίες: – Υλικά που περιέχουν αμίαντο, – Υλικά που ενδεχομένως περιέχουν επικίνδυνες για την υγεία

– Κίνδυνος τραυματισμού λόγω της εξερχόμενης δέσμης καυτού νερού. Μόνον οι γνήσιοι ελαστικοί σωλήνες υψηλής πίεσης της Kärcher είναι ιδανικοί για την εγκατάσταση. Δεν φέρουμε ευθύνη σε περίπτωση χρήσης άλλων ελαστικών σωλήνων. – Κίνδυνος για την υγεία από το απορρυπαντικό! Λόγω της ενδεχόμενης ανάμειξης με απορρυπαντικό, το νερό που εξέρχεται από τη συσκευή δεν είναι πόσιμο. – Κίνδυνος ακουστικής βλάβης σε εργασίες με τμήματα τα οποία παράγουν υψηλά επίπεδα θορύβου! Στην περίπτωση αυτή φοράτε ωτοασπίδες.

Θέστε τη συσκευή σε ετοιμότητα

Κίνδυνος τραυματισμού λόγω της εξερχόμενης δέσμης καυτού νερού! Πριν από κάθε λειτουργία, ελέγχετε τον εύκαμπτο σωλήνα υψηλής πίεσης για ζημιές. Αντικαθιστάτε άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιάζει βλάβες. Πριν από κάθε χρήση, ελέγχετε τον σωλήνα υψηλής πίεσης, τις σωληνώσεις, τον εξοπλισμό και τον σωλήνα δέσμης για ενδεχόμενες βλάβες. Ελέγξτε την καλή εφαρμογή και τη στεγανότητα του ελαστικού σωλήνα αναρρόφησης. Κίνδυνος βλάβης λόγω ξηρής λειτουργίας. Ελέγξτε τη στάθμη πλήρωσης του δοχείου απορρυπαντικού και συμπληρώστε, εάν απαιτείται. Ελέγξτε τη στάθμη του υγρού αποσκληρυντικού και συμπληρώστε, εάν απαιτείται. Απενεργοποίηση σε περίπτωση εκτάκτου ανάγκης Κατά την έξοδο της δέσμης νερού από το σωλήνα εκτόξευσης παράγεται ανάκρουση. Όταν ο σωλήνας εκτόξευσης είναι διπλωμένος, δημιουργείται δύναμη ώθησης προς τα επάνω.

Ρυθμίστε το διακόπτη της συσκευής (Α) στη θέση “0“. Κλείστε την προσαγωγή νερού. Ενεργοποιήστε το πιστολέτο χειρός, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση. Κλείστε την τροφοδοσία αερίου. EL - 4 Ρύθμιση πίεσης εργασίας και ποσότητας μεταφοράς Ρύθμιση στη συσκευή

Σύμβολο "Καυστήρας ενεργός" Ρυθμίστε το διακόπτη της συσκευής (Α) στη θέση "Καυστήρας ενεργός". Ρυθμίστε την επιθυμητή θερμοκρασία νερού στον ελεγκτή θερμοκρασίας (Β). Η μέγιστη θερμοκρασία είναι 98 °C. Ετοιμότητα λειτουργίας Εάν κατά τη διάρκεια της λειτουργίας αφήσετε το μοχλό του πιστολέτου, η συσκευή θα απενεργοποιηθεί. Κατά το νέο άνοιγμα του πιστολέτου εντός του ρυθμιζόμενου χρόνου ετοιμότητας λειτουργίας (2...8 λεπτά), η συσκευή επανενεργοποιείται αυτόματα. Εάν υπάρξει υπέρβαση του χρόνου ετοιμότητας λειτουργίας, ο χρονοδιακόπτης ασφαλείας απενεργοποιεί την αντλία και τον καυστήρα. Η ενδεικτική λυχνία ετοιμότητας λειτουργίας (ΣΤ) σβήνει. Για επανενεργοποίηση της συσκευής, ρυθμίστε το διακόπτη της συσκευής στη θέση „0“ και ενεργοποιήστε τον ξανά. Εάν η συσκευή λειτουργεί με τηλεχειριστήριο, η επανενεργοποίηση μπορεί να εκτελεστεί από τον αντίστοιχο διακόπτη του τηλεχειριστηρίου.

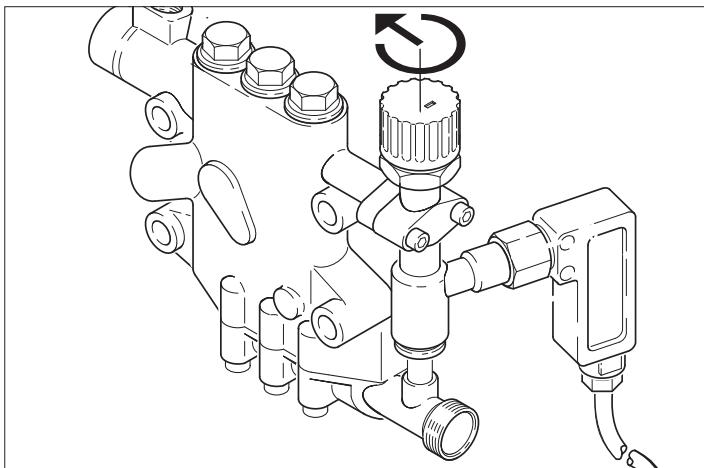

Περιστρέψτε την βαλβίδα ρύθμισης ποσότητας προς τα δεξιά, για να αυξήσετε την πίεση εργασίας και την μεταφερόμενη Περιστρέψτε την βαλβίδα ρύθμισης ποσότητας προς τα αριστερά, για να μειώσετε την πίεση εργασίας και την μεταφερόμενη ποσότητα.

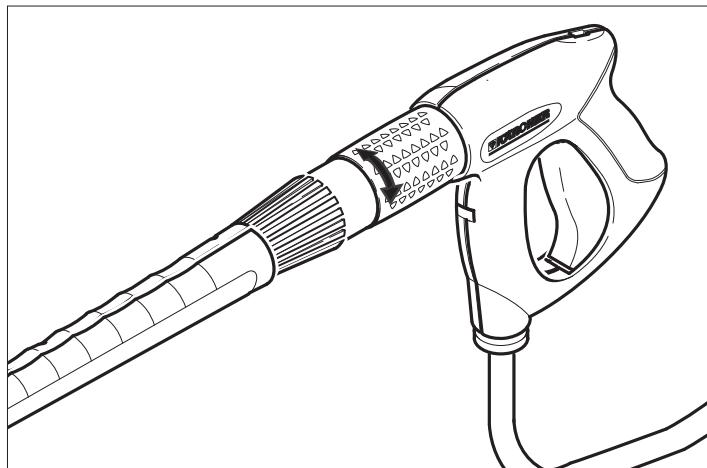

Ρυθμίσεις στο πιστολέτο Easypress (προαιρετικό) Επιλογή ακροφυσίων Τα ελαστικά αυτοκινήτων πρέπει να καθαρίζονται μόνον με ακροφύσιο επίπεδης δέσμης νερού (25°) τηρώντας μία απόσταση τουλάχιστον 30 cm. Με τη στρογγυλή δέσμη δεν μπορούν σε καμία περίπτωση να καθαρίζονται ελαστικά. Για όλες τις άλλες εργασίες είναι διαθέσιμα τα ακόλουθα ακροφύσια:

Η περιστροφή του ρυθμιστή ποσότητας νερού προς τα δεξιά παρέχει μεγαλύτερη ποσότητα και αυξημένη πίεση εργασίας. Η περιστροφή του ρυθμιστή ποσότητας νερού προς τα αριστερά παρέχει μικρότερη ποσότητα και μειωμένη πίεση εργασίας. Λειτουργία με κρύο νερό

εξαρτημάτων HDS 9/16

Για σωλήνες μεγαλύτερους από 20 m ή ελαστικούς σωλήνες υψηλής πίεσης μεγαλύτερους από 2 x 10 m NW 8, να χρησιμοποιούνται τα ακόλουθα ακροφύσια: Ανοίξτε την προσαγωγή νερού.

Σύμβολο "Κινητήρας ενεργός" Τραβήξτε το μοχλό του πιστολέτου χειρός και ρυθμίστε το διακόπτη της συσκευής (Α) στη θέση „1“ (κινητήρας ενεργός). Η ενδεικτική λυχνία ετοιμότητας λειτουργίας (ΣΤ) εμφανίζει την ετοιμότητα λειτουργίας. Λειτουργία με καυτό νερό

Κίνδυνος εγκαυμάτων! Η λειτουργία με καυτό νερό χωρίς καύσιμα προκαλεί βλάβη στην αντλία καυσίμων. Πριν τη λειτουργία με καυτό νερό, εξασφαλίστε την τροφοδοσία με καύσιμα. Ο καυστήρας μπορεί να ενεργοποιηθεί, εάν είναι απαραίτητο.

εξαρτημάτων HDS 9/16

Απενεργοποίηση Δοσολογία απορρυπαντικού

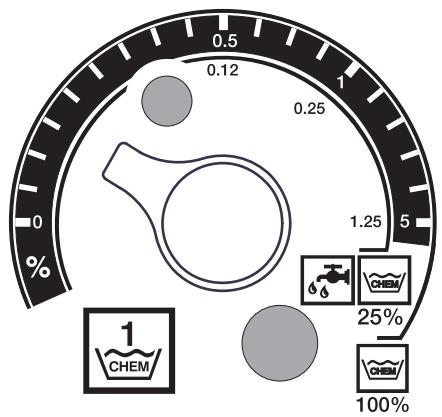

Τα απορρυπαντικά διευκολύνουν την εργασία καθαρισμού. Αναρροφώνται από μια εξωτερική δεξαμενή απορρυπαντικού. Η βασική έκδοση της συσκευής είναι εξοπλισμένη με δοσομετρική βαλβίδα (Γ). Μια δεύτερη διάταξη δοσολόγησης (δοσομετρική βαλβίδα Δ) είναι διαθέσιμη ως πρόσθετο εξάρτημα. Επίσης, υπάρχει η δυνατότητα αναρρόφησης δύο διαφορετικών απορρυπαντικών. Η ποσότητα δοσολογίας ρυθμίζεται στις δοσομετρικές βαλβίδες απορρυπαντικού (Γ ή Δ) του πίνακα ελέγχου. Η επιλεγμένη τιμή αντιστοιχεί στο ποσοστό απορρυπαντικού επί τοις

Κίνδυνος εγκαυμάτων λόγω του καυτού νερού! Ύστερα από τη λειτουργία με καυτό νερό, η συσκευή πρέπει να λειτουργήσει για τουλάχιστον δύο λεπτά με κρύο νερό και ανοιχτό πιστολέτο, ώστε να κρυώσει. Μετά τη λειτουργία με απορρυπαντικό Σε περίπτωση λειτουργίας με καυτό νερό, ρυθμίστε τον ελεγκτή θερμοκρασίας (Β) στη ελάχιστη θερμοκρασία. Χρησιμοποιήστε τη συσκευή για τουλάχιστον 30 δευτερόλεπτα χωρίς απορρυπαντικό. Απενεργοποίηση της συσκευής Ρυθμίστε το διακόπτη της συσκευής (Α) στη θέση “0“. Κλείστε την προσαγωγή νερού. Ενεργοποιήστε το πιστολέτο χειρός, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση. Ασφαλίστε τη σκανδάλη του πιστολέτου με το κούμπωμα, ώστε να μην ανοίξει κατά λάθος. Διακοπή της λειτουργίας Η εξωτερική κλίμακα ισχύει για χρήση μη αραιωμένου απορρυπαντικού (100 % CHEM). – Η εσωτερική κλίμακα ισχύει για χρήση προαραιωμένου απορρυπαντικού 1+3 (25 % CHEM + 75 % νερό). Ο ακόλουθος πίνακας αναγράφει την κατανάλωση απορρυπαντικού για τις τιμές της εξωτερικής κλίμακας:

0,5 Ποσότητα απορρυπαντικού [l/h] Συμπύκνωση απορρυπαντικού [%] 1,5

Η ακριβής δοσολογία εξαρτάται από: – Το ιξώδες του απορρυπαντικού – Το ύψος αναρρόφησης – Την αντίστασης ροής του αγωγού υψηλής πίεσης Εάν απαιτείται ακριβής δοσολογία, θα πρέπει να μετράτε την αναρροφώμενη ποσότητα απορρυπαντικού (π.χ. με αναρρόφηση από ογκομετρικό δοχείο). Υπόδειξη: Συστάσεις σχετικά με το απορρυπαντικό θα βρείτε στο κεφάλαιο "Πρόσθετα εξαρτήματα". Σε περίπτωση μακροχρόνιων παύσεων ή όταν δεν είναι δυνατή η αποθήκευση σε χώρο προστατευμένο από παγετούς, εκτελέστε τα ακόλουθα μέτρα (βλ. κεφάλαιο "Φροντίδα και συντήρηση" παράγραφος "Αντιπαγετική προστασία"). Αδειάζετε το νερό. Ξεπλύνετε τη συσκευή με αντιπηκτικό. Απενεργοποιήστε και ασφαλίστε το γενικό διακόπτη ή το βύσμα Cekon. Κλείστε την τροφοδοσία αερίου.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής. Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες. Πλήρωση με αποσκληρυντικό Κατά τη λειτουργία χωρίς αποσκληρυντικό, είναι δυνατό να δημιουργηθούν ιζήματα στο θερμαντήρα διαρκούς λειτουργίας. Σε περίπτωση κενού δοχείου αποσκληρυντικού, αναβοσβήνει η ενδεικτική λυχνία προστασίας από άλατα (Η). Εικόνα 1 - Θέση 8 Συμπληρώστε υγρό RM 110 (2.780-001) στο δοχείο αποσκληρυντικού.

EL - 6 Τεχνικά χαρακτηριστικά

Πίεση εργασίας νερού (με στάνταρ ακροφύσιο) Μέγ. υπερπίεση λειτουργίας (βαλβίδα ασφαλείας) Ποσότητα προώθησης νερού (αδιαβάθμητη ρύθμιση) Αναρρόφηση απορρυπαντικού (αδιαβάθμητη ρύθμιση) Σύνδεση νερού Ποσότητα προσαγωγής (ελάχ.) Πίεση προσαγωγής (ελάχ.) Πίεση προσαγωγής (μέγ.) Ηλεκτρική σύνδεση

Ισχύς σύνδεσης Ηλεκτρική ασφάλεια (αδρανής) Είδος προστασίας Κατηγορία προστασίας Μέγιστη επιτρεπόμενη αντίσταση δικτύου Καλώδιο ρεύματος Θερμοκρασία Θερμοκρασία προσαγωγής (μέγ.) Μέγ. θερμοκρασία εργασίας καυτού νερού Μεγ. θερμοκρασία θερμοστάτη ασφαλείας Αύξηση θερμοκρασίας σε μέγιστη παροχή νερού Θερμαντική ισχύς μεικτή Άντληση καμινάδας Τιμές συνδέσεων αερίου Φυσικό αέριο E (G 20) Φυσικό αέριο LL (G 25) Ονομαστική πίεση σύνδεσης (φυσικό αέριο) Ονομαστική πίεση σύνδεσης (προπάνιο) Περιβαλλοντικά στοιχεία Προβλεπόμενος βαθμός χρήσης Προβλεπόμενος παράγων εκπομπής NOX (φυσικό αέριο G 25) Προβλεπόμενος παράγων εκπομπής CO (φυσικό αέριο G 25) Τιμές διαστάσεων καμινάδας Καταλληλότητα υπερπίεσης (ελάχ.) Απαιτήσεις άντλησης Ρεύμα καυσαερίων - πλήρες φορτίο CO2 (φυσικό αέριο) CO2 (προπάνιο) Θερμοκρασία καυσαερίων μεγ./ελάχ. Αέρας καύσης/ προσαγωγή αέρα HDS 9/16-4 ST Gas 1.251-108 HDS 9/16-4 ST Gas LPG 1.251-109 HDS 12/14-4 ST Gas 1.251-110 HDS 12/14-4 ST Gas LPG 1.251-111 l/h (l/min) 16 (160) 18,5 (185) 500-1000 (8,316,6) 0-50 (0-0,8) 16 (160) 18,5 (185) 500-1000 (8,316,6) 0-50 (0-0,8) 14 (140) 18,5 (185) 600-1200 (1020) 0-60 (0-1) 14 (140) 18,5 (185) 600-1200 (1020) 0-60 (0-1) l/h (l/min) MPa (bar) MPa (bar) 1100 (18,3) 0,1 (1) 0,6 (6) 1100 (18,3) 0,1 (1) 0,6 (6) 1300 (21,7) 0,1 (1) 0,6 (6) 1300 (21,7) 0,1 (1) 0,6 (6) -Hz

190/150 190/150 170/130 170/130 Μέγ. μήκος: 10 m με δύο καμπύλες 90° (ελάχιστη διάμετρος 100 mm). Κατά τους τοπικούς κανονισμούς από το χώρο εγκατάστασης ή με καθαρό αέρα από εξωτερικό χώρο. Απορροή προϊόντων συμπύκνωσης Απορροή προϊόντων συμπύκνωσης (μέγ.) l/h

Ελάχιστη στήλη νερού, σιφόνι

4 (μέσω σιφονιού στην αποχέτευση) 40 (HTR)

4 (μέσω σιφονιού στην αποχέτευση) 40 (HTR)

4 (μέσω σιφονιού στην αποχέτευση) 40 (HTR)

4 (μέσω σιφονιού στην αποχέτευση) 40 (HTR)

m/s2 m/s2 m/s2 2,2 1,8 1,0 2,2 1,8 1,0 2,3 2,1 1,0 2,3 2,1 1,0 Άδεια EN 60335-2-79 Άδεια κατά την Οδηγία Συσκευών Αερίου (90/396/EΟΚ) -Κατηγορία συσκευών Ευρώπης

Αναγνωριστικός αριθμός προϊόντος CE

Τυπικό βάρος λειτουργίας Μετρούμενες τιμές κατά EN 60355-2-79 Εκπεμπόμενος θόρυβος Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA Αβεβαιότητα KpA Κραδασμοί στο χέρι/στο βραχίονα Πιστολέτο χειρός σωλήνας εκτόξευσης Αβεβαιότητα K Φύλλο διαστάσεων

EL - 8 I 3P I 3P Φροντίδα και συντήρηση Κίνδυνος τραυματισμού! Πριν από όλες τις εργασίες συντήρησης και επισκευής σβήστε το γενικό διακόπτη ή αποσυνδέστε το βύσμα Cekon. Πρόγραμμα συντήρησης Χρονική στιγμή

σχετικό συγκρότημα Έλεγχος του πι- Πιστολέτο χειρός στολέτου χειρός

Ελέγξτε εάν το πιστολέτο χειρός κλείνει αεροστεγώς. Ελέγξτε τη λειτουργία της ασφάλειας έναντι ακούσιας ενεργοποίησης. Αντικαταστήστε το ελαττωματικό πιστολέτο χειρός. Έλεγχος του σω- Αγωγοί εξόδου, ελαστικοί σω- Εξετάστε τους ελαστικούς σωλήνες για βλάβες. λήνα υψηλής πί- λήνες προς τη συσκευή εργασί- Αντικαταστήστε αμέσως τους ελαττωματικούς

ελαστικούς σωλήνες. Κίνδυνος ατυχήματος! Ηλεκτρική σύνδεση με βύσμα/ Ελέγξτε τον αγωγό σύνδεσης με βύσμα τροφοΈλεγχος του δοσίας για βλάβες. Αναθέστε αμέσως στην εξουαγωγού σύνδε- πρίζα σιοδοτημένη υπηρεσία εξυπηρέτησης πελατών/ σης με βύσμα σε εξειδικευμένο ηλεκτρολόγο την αντικατάστατροφοδοσίας ση του χαλασμένου αγωγού σύνδεσης. εβδομαδιαίως ή Έλεγχος στάθ- Δοχείο λαδιού στην αντλία Εάν το λάδι έχει γαλακτώδη υφή, πρέπει να αντιέπειτα από 40 κατασταθεί. ώρες λειτουργίας Έλεγχος στάθ- Δοχείο λαδιού στην αντλία Ελέγξτε τη στάθμη λαδιού της αντλίας. Εάν απαιμης λαδιού τείται, συμπληρώστε λάδι (κωδ. παραγγελίας 6.288-016). Καθαρισμός της Φίλτρο στην είσοδο νερού Βλέπε παράγραφος "Καθαρισμός της σήτας". Αντλία υψηλής πίεσης Εξετάστε την αντλία για διαρροές. Καλέστε την μηνιαίως ή μετά Έλεγχος της υπηρεσία εξυπηρέτησης πελατών, εάν η διαραπό 200 ώρες λει- αντλίας ροή υπερβαίνει τις 3 σταγόνες ανά λεπτό. έλεγχος εσωτε- συνολική εγκατάσταση Ενεργοποιήστε την εγκατάσταση με σωλήνα ψερικών ιζημάτων κασμού χωρίς το ακροφύσιο υψηλής πίεσης. Εάν η πίεση λειτουργίας αυξηθεί στο μανόμετρο της συσκευής πάνω από τα 3 MPa, πρέπει να εκτελεστεί αφαλάτωση στην εγκατάσταση. Το ίδιο ισχύει και εάν διαπιστωθεί πίεση λειτουργίας άνω των 0,7–1 MPa κατά τη λειτουργία χωρίς αγωγό υψηλής πίεσης (το νερό ρέει ελεύθερα από την έξοδο υψηλής πίεσης). Καθαρισμός της Σήτα της ασφάλειας έλλειψης Βλέπε παράγραφος "Καθαρισμός της σήτας".

έπειτα από 500- Αντικατάσταση Ανάφλεξη, ηλεκτρόδιο ιονισμού Αντικαταστήστε την ανάφλεξη και/ή το ηλεκτρό700 ώρες λειτουρδιο ιονισμού. ανά εξάμηνο ή Αλλαγή λαδιού Αντλία υψηλής πίεσης Αφαιρέστε το λάδι. Γεμίστε με 1 l καινούριο λάδι έπειτα από 1000 (κωδ. παραγγελίας 6.288-016). Ελέγξτε τη στάθώρες λειτουργίας μη πλήρωσης στο δοχείο λαδιού. ελέγξτε, καθαρί- συνολική εγκατάσταση Οπτικός έλεγχος της εγκατάστασης, ελέγξτε τις συνδέσεις υψηλής πίεσης για διαρροές, ελέγξτε τη βαλβίδα υπερχείλισης για διαρροές, ελέγξτε τον ελαστικό σωλήνα υψηλής πίεσης, ελέγξτε το συλλέκτη πίεσης, αφαλατώστε την θερμαντική αντίσταση, καθαρίστε/αντικαταστήστε το ηλεκτρόδιο ιονισμού, ρυθμίστε τον καυστήρα. Αντικατάσταση Ελαστικός σωλήνας προς το δι- Αντικαταστήστε τον ελαστικό σωλήνα. του ελαστικού ακόπτη πίεσης καυσαερίων

Έλεγχος ασφα- συνολική εγκατάσταση Εκτελέστε έλεγχο ασφαλείας σύμφωνα με τους εκάστοτε εθνικούς κανονισμούς του νομοθέτη για ψεκαστήρες υγρών.

Χειριστής με οδηγίες για την αφαλάτωση

εξυπηρέτησης πελατών

εξυπηρέτησης πελατών

εξυπηρέτησης πελατών Εμπειρογνώμων

Σύμβαση συντήρησης Μπορείτε να συνάψετε ένα συμβόλαιο συντήρησης για τη συσκευή με το αρμόδιο γραφείο πωλήσεων της εταιρείας Kärcher. Καθαρισμός των σητών Σήτα στην είσοδο νερού Εικόνα 1 - Θέση 3 Κλείστε την προσαγωγή νερού. Ξεβιδώστε τον ελαστικό σωλήνα προσαγωγής νερού από το Τραβήξτε προς τα έξω τη σήτα από τη σύνδεση με ένα κατσαβίδι. Καθαρισμός της σήτας Συναρμολογήστε με την αντίστροφη σειρά.

Αντιπαγετική προστασία Η συσκευή πρέπει να τοποθετείται μόνον σε χώρους που διαθέτουν αντιπαγετική προστασία. Σε περίπτωση κινδύνου παγετού, π.χ. σε εγκαταστάσεις εξωτερικών χώρων, η συσκευή πρέπει να αδειάσει και να ξεπλυθεί με αντιψυκτικό υγρό. Αδειάστε το νερό Ξεβιδώστε τον εύκαμπτο σωλήνα τροφοδοσίας νερού και τον εύκαμπτο σωλήνα υψηλής πίεσης. Αφήστε τη συσκευή να λειτουργήσει το πολύ για 1 λεπτό μέχρι να αδειάσουν η αντλία και οι σωληνώσεις. Ξεβιδώστε τον αγωγό τροφοδοσίας στον πυθμένα του λέβητα και περιμένετε να αδειάσει η θερμαντική αντίσταση. Σήτα της ασφάλειας έλλειψης νερού Αφαιρέστε τα ελάσματα επένδυσης. Ξεβιδώστε τη γωνία από το μπλοκ ασφαλείας.

Ρυθμίστε το διακόπτη της συσκευής στη θέση „Καυστήρας ενεργός“ έως ότου επιτευχθεί θερμοκρασία 40 °C. Απενεργοποιήστε το μηχάνημα και αφήστε το 20 λεπτά. Το πιστολέτο χειρός πρέπει να παραμείνει ανοικτό. Τέλος, αδειάστε το μηχάνημα με την αντλία. Υπόδειξη: Στη συνέχεια, για προστασία από τη διάβρωση και εξουδετέρωση των όξινων υπολειμμάτων, συνιστούμε την τροφοδοσία της συσκευής με ένα αλκαλικό διάλυμα (π.χ. RM 81) μέσω της αντλίας και του δοχείου απορρυπαντικού. Ξεπλύνετε τη συσκευή με αντιπηκτικό μέσο Υπόδειξη: Λάβετε υπόψη τους κανόνες χειρισμού του κατασκευαστή του αντιψυκτικού. Γεμίστε ως επάνω το δοχείο με πλωτήρα με ένα αντιψυκτικό ευρείας κυκλοφορίας. Τοποθετήστε το αναρτώμενο δοχείο πάνω από την έξοδο υψηλής πίεσης. Ενεργοποιήστε τη συσκευή και αφήστε την να λειτουργήσει, έως ότου τεθεί σε λειτουργία η ασφάλεια έλλειψης νερού του δοχείου με πλωτήρα και η συσκευή απενεργοποιηθεί. Γεμίστε τον πυθμένα του λέβητα και το σιφόνι με αντιψυκτικό. Έτσι επιτυγχάνεται επίσης και κάποια αντιδιαβρωτική προστασία.

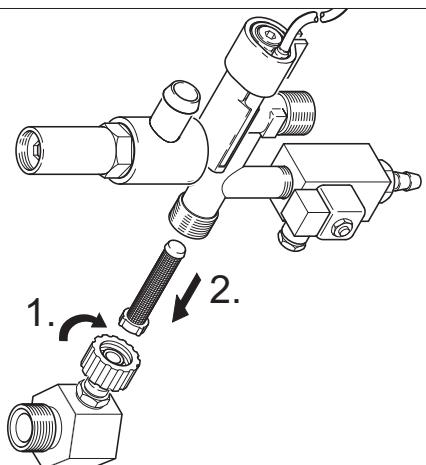

Σφίξτε τον κοχλία M8x30 στη σήτα. Αφαιρέστε τον κοχλία και τη σήτα με μια πένσα. Καθαρισμός της σήτας Συναρμολογήστε με την αντίστροφη σειρά.

Σε περίπτωση ύπαρξης ιζημάτων μέσα στους σωλήνες, η αντίσταση ροής αυξάνεται και είναι δυνατό να ενεργοποιηθεί ο διακόπτης πίεσης. Κίνδυνος έκρηξης λόγω εύφλεκτων αερίων! Το κάπνισμα απαγορεύεται κατά την αφαλάτωση. Φροντίστε για τον καλό εξαερισμό. Κίνδυνος εγκαυμάτων από οξέα! Φοράτε προστατευτικά γυαλιά και γάντια. Για την αφαίρεση να χρησιμοποιούνται μόνον ελεγμένα διαλυτικά λεβητόλιθου με σήμανση ελέγχου σύμφωνα με τη μονοθεσία. – Το RM 100 (κωδ. παραγγελίας 6.287-008) διαλύει τον ασβεστόλιθο και τις απλές ασβεστολιθικές ενώσεις ή τα υπολείμματα του απορρυπαντικού. – Το RM 101 (κωδ. παραγγελίας 6.287-013) διαλύει τα ιζήματα που δεν διαλύονται με το RM 100. Γεμίστε ένα δοχείο 20 λίτρων με 15 l νερό. Προσθέστε ένα λίτρο διαλυτικού λεβητολίθου. Συνδέστε τον ελαστικό σωλήνα νερού απευθείας στην κεφαλή της αντλία και αφήστε το ελεύθερο άκρο να κρέμεται μέσα στο δοχείο. Εισάγετε στο δοχείο το συνδεδεμένο σωλήνα ρίψης χωρίς το Ανοίξτε το πιστολέτο χειρός και μην το ξανακλείνετε κατά τη διαδικασία αφαλάτωσης.

EL - 10 Αντιμετώπιση βλαβών Κίνδυνος τραυματισμού! Πριν από όλες τις εργασίες συντήρησης και επισκευής σβήστε το γενικό διακόπτη ή αποσυνδέστε το βύσμα Cekon. Η συσκευή δεν λειτουργεί, η ενδεικτική λυχνία ετοιμότητας λειτουργίας (ΣΤ) δεν ανάβει Ανάβει η ενδεικτική λυχνία + υπερθέρμανσης κινητήρα (Ζ) Ο καυστήρας δεν ενεργοποιείται ή η φλόγα σβήνει στη διάρκεια της λειτουργίας. Η ενδεικτική λυχνία θερμοστάτη καυσαερίων (Κ) ανάβει Πιθανό αίτιο Στη συσκευή δεν υπάρχει τάση τροφοδοσίας. Χρονοδιακόπτης ασφαλείας σε λειτουργία. Αντιμετώπιση Ελέγξτε το ηλεκτρικό δίκτυο.

Ηλεκτρολόγος Απενεργοποιήστε και ενεργοποιήστε αμέΧειριστής σως τη συσκευή από το διακόπτη της συσκευής. Τοποθετήστε μια νέα ασφάλεια, αντιμετωπί- Υπηρεσία εξυπηρέΚαμένη ασφάλεια στο κύκλωμα ελέγχου (F3). Η ασφάλεια περιέχε- στε το αίτιο της υπερφόρτωσης, εάν το συμ- τησης πελατών βάν επαναληφθεί. ται στο μετασχηματιστή ελέγχου (Τ2). Διακόπτης πίεσης ΥΠ (υψηλής πίε- Ελέγξτε το διακόπτη πίεσης. Υπηρεσία εξυπηρέσης) ή ΧΠ (χαμηλής πίεσης) ελαττησης πελατών Μονάδα χρονοδιακόπτη (Α1) ελατ- Ελέγξτε τις συνδέσεις και αντικαταστήστε τις, Υπηρεσία εξυπηρέτωματική. εάν είναι απαραίτητο. τησης πελατών Ο θερμοστάτης (WS) του κινητήρα Αντιμετωπίστε τα αίτια της υπερφόρτωσης. Υπηρεσία εξυπηρέτησης πελατών ή ο διακόπτης προστασίας από υπερένταση (F1) έχουν ενεργοποιηθεί. Ενεργοποιήθηκε η ασφάλεια έλλει- Αντιμετωπίστε την έλλειψη νερού. ψης νερού στο δοχείο με πλωτήρα. Ο ελεγκτής θερμοκρασίας (Β) έχει Ρυθμίστε τον ελεγκτή θερμοκρασίας σε υψη- Χειριστής ρυθμιστεί πολύ χαμηλά λότερη τιμή. Ο διακόπτης της συσκευής δεν βρί- Ενεργοποιήστε τον καυστήρα. σκεται στη θέση καυστήρα. Εξασφαλίστε την επαρκή τροφοδοσία νερού. Χειριστής Η ασφάλεια έλλειψης νερού του μπλοκ ασφαλείας απενεργοποιή- Ελέγξτε τη στεγανότητα της συσκευής. Στρόφιγγα αερίου κλειστή. Ανοίξτε τη στρόφιγγα αερίου. Ο μειωτήρας μέγιστης θερμοκρασί- Αφήστε το λέβητα να κρυώσει και επανεκκι- Χειριστής ας της εξόδου νερού (> 110 °C) νήστε τη συσκευή. ενεργοποιήθηκε. Ελέγξτε τον ελεγκτή θερμοκρασίας. Υπηρεσία εξυπηρέτησης πελατών Απουσία προσαγωγής αερίου. Ανοίξτε την παροχή αερίου. Εμπλοκή στην είσοδο ή στην έξοδο Ελέγξτε τον εξαερισμό και το σύστημα καυ- Χειριστής ανακυκλούμενου αέρα. Υπερβολική θερμοκρασία στον Προσθέστε 5 λίτρα νερό μέσω του στομίου Χειριστής πυθμένα του λέβητα. Ο μειωτήρας μέτρησης καυσαερίων. μέγιστης θερμοκρασίας του πυθμένα του λέβητα (> 80 °C) ενεργοποιήθηκε. Δεν υπάρχει συμπυκνωμένο νερό στον πυθμένα του λέβητα. Το αυτόματο σύστημα καύσης αε- Πιέστε το πλήκτρο απασφάλισης ρελέ αερίου Χειριστής ρίου εμφανίζει ένδειξη βλάβης. Δεν γίνεται ανάφλεξη. * Ελέγξτε την απόσταση των ηλεκτροδίων του Υπηρεσία εξυπηρέαυτόματου συστήματος καύσης αερίου και το τησης πελατών καλώδιο ανάφλεξης. Διορθώστε την απόσταση ή αντικαταστήστε τα ελαττωματικά εξαρτήματα. Καθαρίστε τα, εάν είναι απαραίτητο. Βλάβη στον ανεμιστήρα ή στην Ελέγξτε τον ανεμιστήρα ή την πλατίνα ελέγ- Υπηρεσία εξυπηρέπλατίνα ελέγχου αριθμού στροχου αριθμού στροφών. Ελέγξτε το φις και τον τησης πελατών αγωγό τροφοδοσίας. Αντικαταστήστε τα εξαρτήματα που παρουσιάζουν βλάβη.

Πιέστε το πλήκτρο θερμοστάτη καυσαερίων (Ι), για να απασφαλίσετε το μηχανισμό παρακολούθησης φλόγας. EL - 11

Πιθανό αίτιο Η ενδεικτική λυχνία θερμο- Ενεργοποιήθηκε ο ελεγκτής θερστάτη καυσαερίων (Κ) ανάβει μοκρασίας καυσαερίων. Ανάβει η ενδεικτική λυχνία προστασίας από άλατα (Η) Ανεπαρκής ή καθόλου παροχή απορρυπαντικού Η συσκευή δεν αναπτύσσει πλήρη πίεση Η αντλία υψηλής πίεσης χτυπάει, το μανόμετρο δονείται Η συσκευή ενεργοποιείται και απενεργοποιείται συνεχώς με ανοιχτό το πιστολέτο

Η συσκευή δεν απενεργοποιείται όταν το πιστολέτο χειρός είναι κλειστό.

Αντιμετώπιση Ανοίξτε το πιστολέτο χειρός, έως ότου κρυώ- Χειριστής σει η εγκατάσταση. Απενεργοποιήστε και ενεργοποιήστε την εγκατάσταση από τον πίνακα ελέγχου, για να απασφαλίσετε τον ελεγκτή θερμοκρασίας. Εάν επαναληφθεί καλέστε την υπηρεσία εξυπηρέτησης πελατών. Το αποσκληρυντικό καταναλώθη- Συμπληρώστε αποσκληρυντικό.

Δοσομετρική βαλβίδα στη θέση Ρυθμίστε τη δοσομετρική βαλβίδα απορρυ- Χειριστής "0". Βουλωμένο φίλτρο απορρυπαντι- Καθαρίστε και/ή γεμίστε. κού ή κενή δεξαμενή. Διαρροή ή εμπλοκή στους ελαστι- Ελέγξτε, καθαρίστε. κούς σωλήνες αναρρόφησης απορρυπαντικού, δοσομετρικής βαλβίδας ή ηλεκτρομαγνητικής Βλάβη στο ηλεκτρονικό σύστημα ή Αντικατάσταση Υπηρεσία εξυπηρέστην ηλεκτρομαγνητική βαλβίδα. τησης πελατών Το ακροφύσιο έχει φύγει από τη Αντικαταστήστε το ακροφύσιο.

Το δοχείο απορρυπαντικού είναι Συμπληρώστε απορρυπαντικό.

Το νερό δεν επαρκεί. Φροντίστε για την επαρκή τροφοδοσία νεΧειριστής Βουλωμένη σήτα στην είσοδο νε- Ελέγξτε, αποσυναρμολογήστε και καθαρίστε Χειριστής

Μη στεγανή δοσομετρική βαλβίδα Ελέγξτε και στεγανοποιήστε. απορρυπαντικού. Μη στεγανοί ελαστικοί σωλήνες Αντικατάσταση απορρυπαντικού. Εμπλοκή στη βαλβίδα πλωτήρα. Ελέγξτε την απρόσκοπτη κίνηση. Διαρροή στη βαλβίδα ασφαλείας. Ελέγξτε τη ρύθμιση και τοποθετήστε νέα μό- Υπηρεσία εξυπηρένωση, εάν είναι απαραίτητο. τησης πελατών Μη στεγανή βαλβίδα ρύθμισης πο- Ελέγξτε τα εξαρτήματα της βαλβίδας, αντικα- Υπηρεσία εξυπηρέσότητας ή πολύ χαμηλή ρύθμιση. ταστήστε τα σε περίπτωση βλάβης ή καθαρί- τησης πελατών στε τα σε περίπτωση ρύπανσης. Βλάβη στην ηλεκτρομαγνητική Αντικαταστήστε την ηλεκτρομαγνητική βαλβί- Υπηρεσία εξυπηρέβαλβίδα εκτόνωσης πίεσης. τησης πελατών Ελαττωματικός αποσβεστήρας Αντικαταστήστε τον αποσβεστήρα κραδαΥπηρεσία εξυπηρέκραδασμών. τησης πελατών Η αντλία νερού αναρροφά ελάχι- Ελέγξτε το σύστημα αναρρόφησης και αντι- Χειριστής μετωπίστε τις διαρροές. Εμπλοκή του ακροφυσίου του σω- Ελέγξτε, καθαρίστε. λήνα ψεκασμού. Η συσκευή έχει άλατα. Βλέπε παράγραφος "Αφαλάτωση". Το σημείο ενεργοποίησης του Ρυθμίστε ξανά τον υπερχειλιστή. Υπηρεσία εξυπηρέυπερχειλιστή έχει μετακινηθεί. τησης πελατών Βουλωμένο φίλτρο της ασφάλειας Ελέγξτε, αποσυναρμολογήστε και καθαρίστε Χειριστής έλλειψης νερού.

Η αντλία δεν είναι πλήρως εξαερω- Ρυθμίστε το διακόπτη της συσκευής στη θέση "0" και τραβήξτε το πιστολέτο χειρός, έως ότου να σταματήσει η διαρροή υγρού από το ακροφύσιο. Ενεργοποιήστε ξανά τη συσκευή. Επαναλάβετε αυτή τη διαδικασία, έως ότου επιτευχθεί πλήρως η πίεση λειτουργίας. Βλάβη στη βαλβίδα ασφαλείας και/ Αντικαταστήστε τη βαλβίδα ασφαλείας και/ή Υπηρεσία εξυπηρέή στη μόνωση της βαλβίδας ασφα- τη μόνωση. τησης πελατών Διακόπτης πίεσης του υπερχειλι- Ελέγξτε το διακόπτη πίεσης και τον υπερχει- Υπηρεσία εξυπηρέστή. τησης πελατών EL - 12

Απορρυπαντικό Τα απορρυπαντικά διευκολύνουν τις εργασίες καθαρισμού. Στον πίνακα περιλαμβάνεται μια επιλογή απορρυπαντικών. Πριν την χρήση των απορρυπαντικών, να λαμβάνονται οπωσδήποτε υπόψη οι υποδείξεις τις συσκευασίας. Πεδίο εφαρμογής Ρύποι, τύπος εφαρμογής Απορρυπαντικό Τιμή pH (περ.) διάλυμα 1 % σε νερό βρύσης RM 55 ASF ** Επιχειρήσεις οχημάτων, Σκόνη, οδικοί ρύποι, μεταλλικά έλαια (σε λακαρισμένες επιφάνει- Σκόνη RM 22/80 ASF βενζινάδικα, μεταφορι12/10 κές εταιρείες, πάρκα κυ- ες) RM 81 ASF

RM 803 ASF RM 806 ASF Συντήρηση οχήματος RM 42 Ψυχρό κερί για συσκευή καθαρισμού υψηλής πίεσης RM 820 Καυτό κερί ASF RM 821 Ψεκαζόμενο κερί ASF RM 824-Περλέ κερί Super ASF RM 44 Καθαριστικό φτερών σε τζελ Βιομηχανία κατεργασίας Έλαια, λίπη, σκόνη και παρόμοιοι RM 22 Σκόνη ASF

RM 55 ASF RM 81 ASF RM 803 ASF RM 806 ASF RM 31 ASF (επίμονοι ρύποι) RM 39 υγρό (με προστασία από τη διάβρωση) Επιχειρήσεις κατεργασί- Ελαφρά έως μέτρια ρύπανση, RM 55 ASF ας τροφίμων λίπη/έλαια, μεγάλες επιφάνειες RM 81 ASF RM 882 Αφρός τζελ OSC RM 58 ASF (αφρώδες καθαριστικό) RM 31 ASF * Ρητίνη καπνού RM 33 * Καθαρισμός και απολύμανση RM 732

RM 735 Άλατα, μεταλλικά ιζήματα RM 25 ASF * RM 59 ASF (αφρώδες καθαριστικό) Χώροι υγιεινής *** Άλατα, ούρα, σαπούνια κτλ. RM 25 ASF * (Βασικός καθαρισμός) RM 59 ASF (αφρώδες καθαριστικό) RM 68 ASF

• = μόνον για σύντομη χρήση, μέθοδος δύο βημάτων, απομάκρυνση με καθαρό νερό ** = ASF = με ιδιότητες διαχωρισμού *** = για την πρόπλυση ενδείκνυται το Foam-Star 2000 EL - 13

Συσκευή αερίου με εγκατάσταση καυσαερίων, η οποία αφαιρεί τον αέρα καύσης από το χώρο λειτουργίας Εγκατάσταση μονάδας Μόνον από εξουσιοδοτημένο προσωπικό Τύπος B23

Η διάταξη θέρμανσης της συσκευής είναι μια μονάδα καύσης. Κατά την τοποθέτηση να τηρούνται οι ισχύοντες τοπικοί κανονισμοί. Χρησιμοποιείτε μόνον εγκεκριμένες καμινάδες/αγωγούς καυσαερίων. Συσκευή αερίου χωρίς ασφάλεια ρεύματος, όπου όλα τα εξαρτήματα υπό υπερπίεση της οδού εξόδου καυσαερίων εκτίθενται στον αέρα καύσης. Η εγκατάσταση B23 επιτρέπει τη σύνδεση της συσκευής με μια συμβατική μονή καμινάδα κατά DIN 18160 και χρήση αναλόγως του αέρα του χώρου. Προϋπόθεση είναι, η καμινάδα να ενδείκνυται για τη σύνδεση συσκευών με τιμές καύσης (π.χ. με ανακαίνιση της καμινάδας με προσθήκη ενός αγωγού από ανοξείδωτο χάλυβα). Αέριο γενικά

Η εγκατάσταση αγωγών παροχής αερίου, καθώς και οι συνδέσεις αερίου της συσκευής πρέπει να εκτελούνται μόνον από μια εγκεκριμένη από την υπηρεσία αερίου και υδροδότησης και εξειδικευμένη εταιρεία. Οι ρυθμίσεις και οι επιδιορθώσεις του καυστήρα αερίου μπορούν να εκτελούνται μόνον από εκπαιδευμένους τεχνικούς εγκατάστασης της υπηρεσίας εξυπηρέτησης πελατών της Kärcher. Αγωγοί αερίου Στον αγωγό αερίου, ο οποίος πρέπει να έχει ονομαστικό πλάτος τουλάχιστον 1 ίντσας, να προβλέπεται μανόμετρο και βαλβίδα αποκοπής. – Λόγω των κραδασμών που προκαλεί η αντλία υψηλής πίεσης, η σύνδεση μεταξύ του άκαμπτου αγωγού αερίου και της συσκευής πρέπει να εκτελείται με έναν ελαστικό σωλήνα αερίου. – Για αγωγούς αερίου με μήκος άνω των 10 m, να προβλέπεται ονομαστικό πλάτος τουλάχιστον 1 1/2 ίντσας. Η σύνδεση αερίου της συσκευής έχει ονομαστικό πλάτος 1 ίντσας. Κατά το βίδωμα του ελαστικού σωλήνα αερίου στον καυστήρα, ο οδηγός σύνδεσης πρέπει να συγκρατείται με γερμανικό κλειδί SW

36. Ο οδηγός σύνδεσης δεν πρέπει να περιστρέφεται έναντι του

περιβλήματος του καυστήρα. Η μόνωση της κοχλιωτής σύνδεσης να εκτελείται με στεγανοποιητικά υλικά, τα οποία διαθέτουν έγκριση DVGW. Μετά τη σύνδεση, το σημείο σύνδεσης πρέπει να ελεγχθεί για διαρροές με ειδικό σπρέι εντοπισμού διαρροών με έγκριση DVGW. Το μεικτό πλάτος του αγωγού αερίου πρέπει να υπολογιστεί σύμφωνα με το DVGW TRGI 1986 και/ή TRF 1996. Το ονομαστικό πλάτος της σύνδεσης αερίου της συσκευής δεν είναι απαραίτητα ίσο με το ονομαστικό πλάτος του αγωγού αερίου. Ο υπολογισμός των διαστάσεων και η εγκατάσταση του αγωγού αερίου πρέπει να εκτελούνται σύμφωνα με τα αντίστοιχα πρότυπα και κανονισμούς.

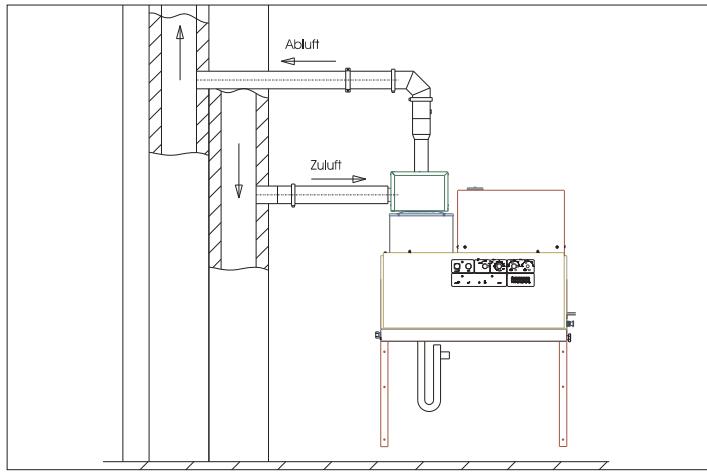

Συσκευή αερίου με εγκατάσταση καυσαερίων, η οποία αποβάλλει τον αέρα καύσης μέσω ενός κλειστού συστήματος στο ύπαιθρο Τύπος C33 Συσκευή αερίου με παροχή αέρα καύσης και έξοδο καυσαερίων κάθετα μέσω της στέγης. Οι έξοδοι βρίσκονται κοντά η μία με την άλλη στην ίδια περιοχή πίεσης. Διάθεση αέρα/καυσαερίων

Όλες οι συσκευές πρέπει να είναι συνδεδεμένες με την κατάλληλη καμινάδα. Η έξοδος καυσαερίων πρέπει να είναι σύμφωνη με τους τοπικούς κανονισμούς σε συμφωνία με τον αρμόδιο συντηρητή καπνοδόχων. EL - 14 Απορροή προϊόντων συμπύκνωσης Τύπος C43 Συσκευή αερίου με παροχή αέρα καύσης και έξοδο καυσαερίων για σύνδεση με σύστημα αέρα-καυσαερίων. Η απορροή προϊόντων συμπύκνωσης πρέπει να γίνεται απευθείας από τη σύνδεση προϊόντων συμπύκνωσης. Το ύψος του σιφονιού πρέπει να ανέρχεται σε 30 cm. Το σιφόνι δεν συμπεριλαμβάνεται στο υλικό που παραδίδεται μαζί με τη συσκευή. Ο αγωγός προϊόντων συμπύκνωσης δεν πρέπει να έχει σταθερή σύνδεση με το σύστημα αποχέτευσης. Το συμπύκνωμα πρέπει να μπορεί να εκρέει ελεύθερα σε μια χοάνη ή σε ένα δοχείο εξουδετέρωσης. Τοποθέτηση στον τοίχο

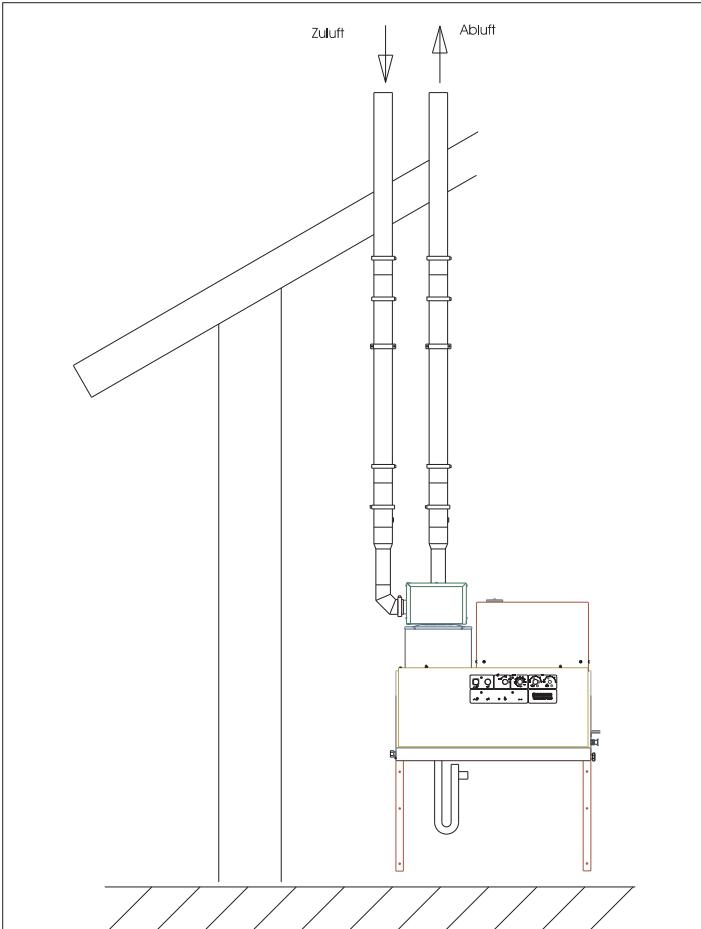

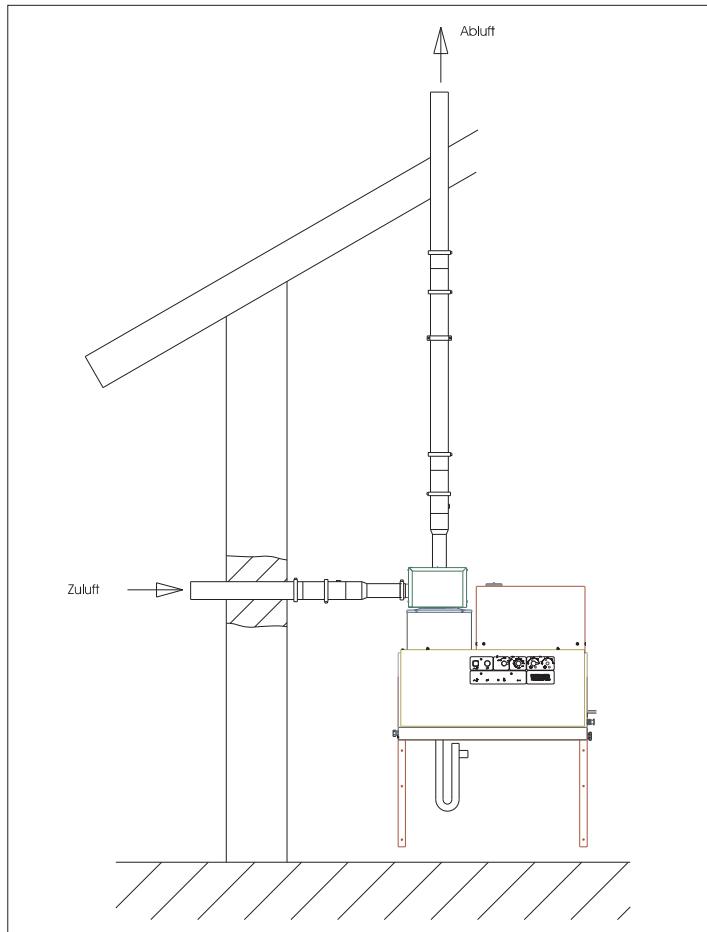

Τύπος C53 Συσκευές αερίου με διαχωρισμένη παροχή αέρα καύσης και έξοδο καυσαερίων. Οι έξοδοι βρίσκονται σε διαφορετικές περιοχές

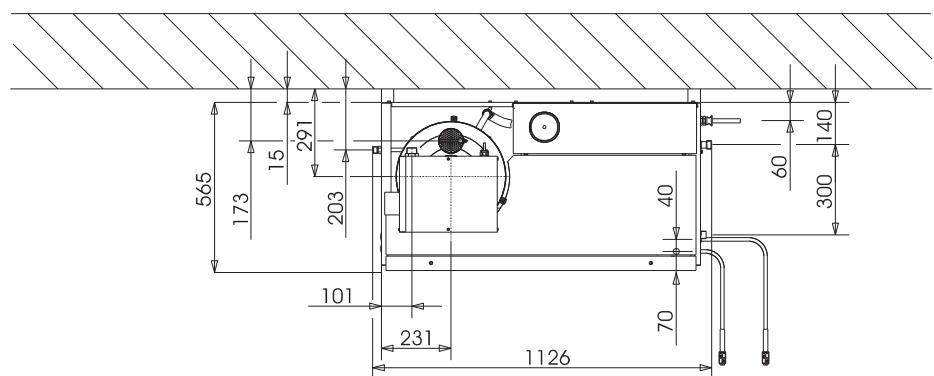

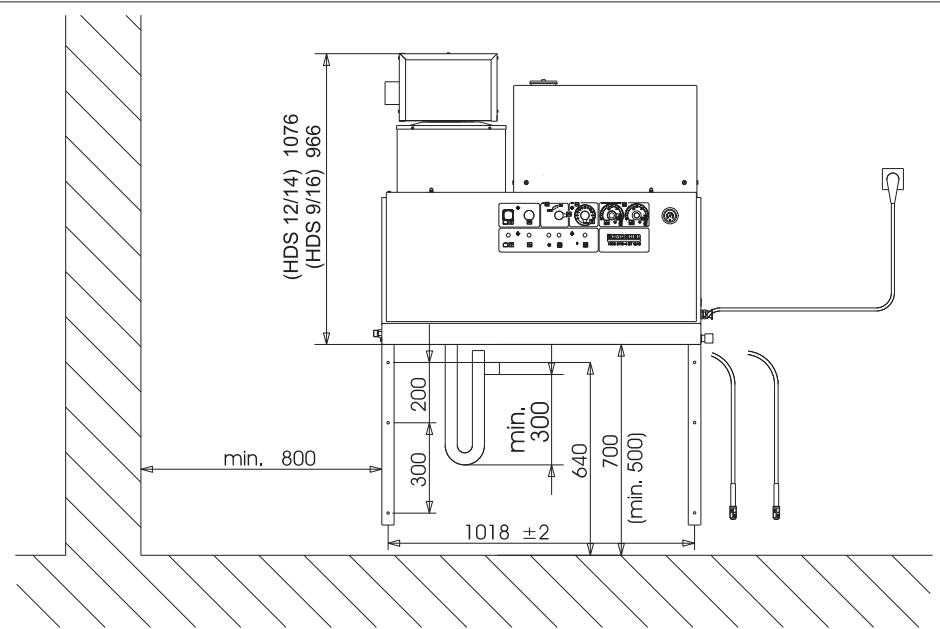

Πριν τη συναρμολόγηση να ελέγχεται η αντοχή του τοίχου. Το υλικό στερέωσης, το οποίο περιλαμβάνεται στη συσκευασία, ενδείκνυται για μπετόν. Για τοίχους από κυψελοειδές υλικό, οπτόπλινθο και αεροσκυρόδεμα να χρησιμοποιούνται οι κατάλληλοι πείροι και κοχλίες, π.χ. εγχυόμενες αγκυρώσεις (για εικόνα της οπής δείτε το φύλλο διαστάσεων). Εικόνα 3 - Θέση 19 και 25 Η συσκευή δεν πρέπει να είναι σταθερά συνδεδεμένη με το δίκτυο υδροδότησης ή αγωγών υψηλής πίεσης. Οι ελαστικοί σωλήνες σύνδεσης πρέπει να τοποθετηθούν σε κάθε περίπτωση. Εικόνα 3 - A Μεταξύ του δικτύου υδροδότησης και του ελαστικού σωλήνα σύνδεσης να προβλέπεται στρόφιγγα αποκοπής. Συναρμολόγηση των αγωγών υψηλής πίεσης Κατά την τοποθέτηση των αγωγών υψηλής πίεσης να λαμβάνονται υπόψη οι εκάστοτε εθνικοί κανονισμοί του νομοθέτη. – Η πτώση της πίεσης στις σωληνώσεις πρέπει να είναι μικρότερη από 1,5 MPa. – Η έτοιμη σωλήνωση πρέπει να ελεγχθεί με 32 MPa. – Η μόνωση της σωλήνωσης πρέπει να είναι ανθεκτική σε θερμοκρασία 100 °C. Τοποθέτηση του δοχείου απορρυπαντικού Εικόνα 3 - Θέση 20 Τα δοχεία πρέπει να τοποθετούνται έτσι, ώστε τη κατώτερη στάθμη του απορρυπαντικού να μην βρίσκεται περισσότερο από 1,5 m κάτω από τη βάση της συσκευής και η ανώτερη στάθμη να μην βρίσκεται πάνω από τη βάση της συσκευής. Παροχή νερού Εικόνα 3 - Β και θέση 19 Συνδέστε μια είσοδο νερού με τον κατάλληλο ελαστικό σωλήνα νερού στο δίκτυο υδροδότησης. – Η απόδοση παροχής νερού πρέπει να ανέρχεται σε τουλάχιστον 1300 l/h σε τουλάχιστον 0,1 MPa. – Η θερμοκρασία του νερού πρέπει να βρίσκεται κάτω από τους 30 °C. Υπόδειξη: Προκειμένου να επιτευχθούν οι προβλεπόμενες τιμές καύσης, να τηρείται η καταγεγραμμένη στα τεχνικά χαρακτηριστικά απαγωγή από την καμινάδα. EL - 15

Ηλεκτρική σύνδεση Έναρξη λειτουργίας

Δεν επιτρέπεται η υπέρβαση της μέγιστης επιτρεπόμενης αντίστασης δικτύου στο σημείο ηλεκτρικής σύνδεσης (βλ. τεχνικά χαρακτηριστικά). Εάν δεν είστε βέβαιοι για την αντίσταση δικτύου στο σημείο σύνδεσης, επικοινωνήστε με την εταιρεία ηλεκτροδότησης. Υπόδειξη:Οι διαδικασίες ενεργοποίησης προκαλούν πρόσκαιρη μείωση της τάσης. Σε περίπτωση δυσμενών συνθηκών δικτύου μπορεί να επηρεασθούν αρνητικά και άλλες συσκευές. – Σχετικά με τις τιμές σύνδεσης βλέπε Τεχνικά χαρακτηριστικά και Πινακίδα τύπου. – Η ηλεκτρική σύνδεση πρέπει να γίνει από ηλεκτρολόγο και να ανταποκρίνεται στο IEC 60364-1. – Τα ηλεκτροφόρα τμήματα, καλώδια και συσκευές στο χώρο εργασίας πρέπει να βρίσκονται σε άριστη κατάσταση και να είναι προστατευμένα από τη δέσμη νερού. Για την αποφυγή ηλεκτρικών ατυχημάτων, συνιστάται η χρήση πριζών με προεγκατεστημένο προστατευτικό διακόπτη ρεύματος διαρροής (μέγ. 30 mA ονομαστική ισχύς ρεύματος απεμπλοκής). Η συσκευή είναι ρυθμισμένη εξ εργοστασίου για λειτουργία με φυσικό αέριο τύπου G 20 και με υγραέριο τύπου G 31. Κατά την προσαρμογή της συσκευής φυσικού αερίου στον τύπο G 25 ή σε άλλους τύπους (βλ. πινακίδα στοιχείων) φυσικού αερίου ή της συσκευής υγραερίου στον τύπο G 30 ή σε άλλους τύπους (βλ. πινακίδα στοιχείων) υγραερίου, να εκτελείται στη συσκευή φυσικού αερίου ρύθμιση των τιμών καυσαερίων φυσικού αερίου και στη συσκευή υγραερίου ρύθμιση των τιμών υγραερίου σύμφωνα με τις πληροφορίες του σέρβις. Στη συνοδευτική κενή πινακίδα αναγράφεται ο νέος τύπος αερίου που επιλέγεται και η πινακίδα τοποθετείται στο πεδίο επιγραφής στη δεξιά πλευρά της συσκευής. Ταυτόχρονα πρέπει να αφαιρεθεί η πινακίδα με την ένδειξη G 20 (συσκευή φυσικού αερίου) ή G 31 (συσκευή υγραερίου), η οποία έχει τοποθετηθεί εκεί από το εργοστάσιο. Ηλεκτρικές συνδέσεις με σταθερή εγκατάσταση Αποκαταστήστε την ηλεκτρική σύνδεση. Για την απενεργοποίηση της μόνιμης συσκευής καθαρισμού υψηλής πίεσης, να τοποθετηθεί ένας γενικός διακόπτης με κλείδωμα (εικόνα 3 - θέση 6) σε θέση, η οποία είναι ασφαλής και εύκολα προσβάσιμη. Το πλάτος ανοίγματος επαφής του γενικού διακόπτη πρέπει να ανέρχεται σε τουλάχιστον 3 mm. Ηλεκτρική σύνδεση με βύσμα/πρίζα Συναρμολογήστε ένα φις Cekon στο καλώδιο σύνδεσης της Τοποθετήστε το βύσμα Cekon στην πρίζα. Για την απενεργοποίηση της μόνιμης συσκευής υψηλής πίεσης, το φις Cekon πρέπει να είναι εύκολα προσβάσιμο για αποσύνδεση από το δίκτυο. Ελέγξτε τη σύνδεση αερίου. Κίνδυνος βλάβης στη συσκευή από υπερθέρμανση. Συνδέστε το σιφόνι στον πυθμένα του λέβητα και γεμίστε το Γεμίστε το λέβητα με 4 λίτρα νερού από το άνοιγμα της καμινάδας. Πριν την πρώτη χρήση, κόψτε την άκρη του καπακιού του δοχείου λαδιού της αντλίας νερού. Μέτρα πριν την ενεργοποίηση Εικόνα 3 - Θέση 14 Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης με το πιστολέτο χειρός και το σωλήνα ρίψης και στη συνέχεια συνδέστε τα με την έξοδο υψηλής πίεσης της συσκευής ή με το δίκτυο αγωγών υψηλής πίεσης.

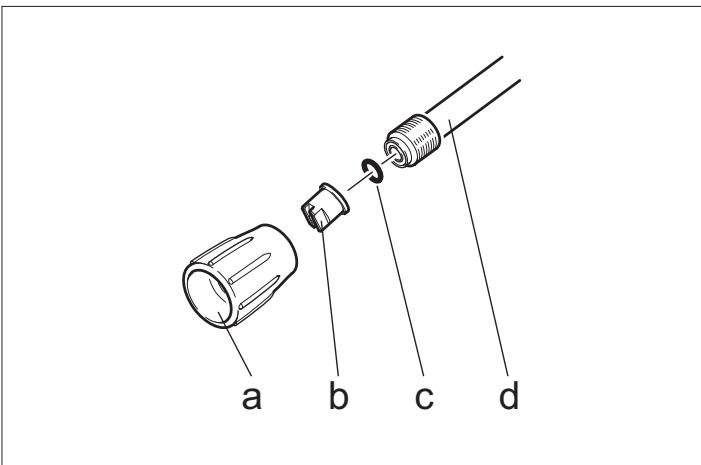

Στερεώστε το στόμιο του ακροφυσίου (β) με το ρακόρ (α) στο σωλήνα ρίψης (δ). Φροντίστε ώστε ο στεγανοποιητικός δακτύλιος (γ) να εφάπτεται καλά στην εγκοπή.

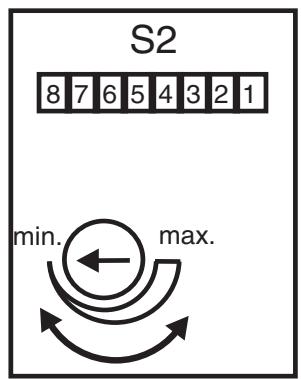

EL - 16 Προστασία από άλατα Ρύθμιση του χρόνου ετοιμότητας λειτουργίας Η ρύθμιση του χρόνου ετοιμότητας λειτουργίας εκτελείται στη μεγαλύτερη πλατίνα του αριστερού τοιχώματος του ηλεκτρολογικού

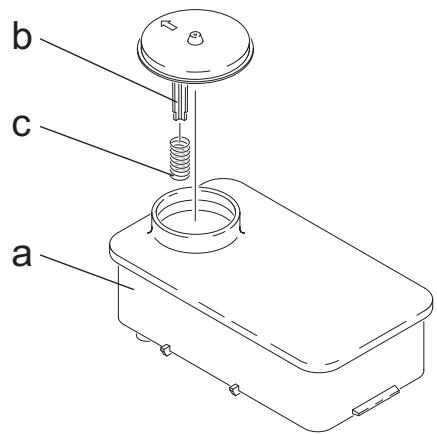

min. Αφαιρέστε το ελατήριο (γ) από το στόμιο του καπακιού (β) του δοχείου αποσκληρυντικού. Γεμίστε το δοχείο με το υγρό αποσκληρυντικό RM 110 της Kδrcher (κωδ. παραγγελίας 2.780-001). Επικίνδυνη ηλεκτρική τάση! Η ρύθμιση μπορεί να γίνει μόνο από ειδικευμένο ηλεκτρολόγο. Ενημερωθείτε για τη σκληρότητα του νερού στην περιοχή – από την τοπική υπηρεσία ύδρευσης, – με ένα μετρητή σκληρότητας (κωδ. παραγγελίας 6.768-004). Αφαιρέστε το καπό της συσκευής. Ανοίξτε το κιβώτιο διακοπτών στον πίνακα ελέγχου. max. Ο χρόνος ετοιμότητας λειτουργίας ρυθμίζεται εξ εργοστασίου στον ελάχιστο χρόνο των 2 λεπτών και μπορεί να αυξηθεί έως το μέγιστο των 8 λεπτών.

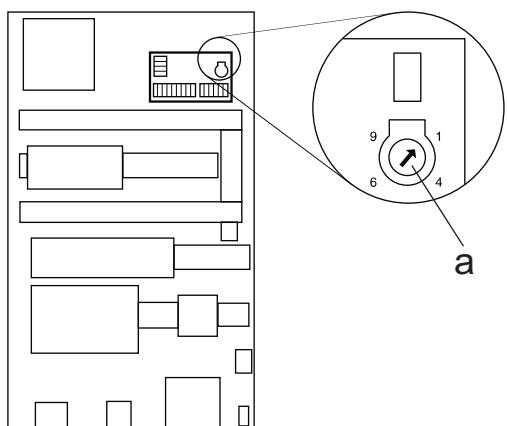

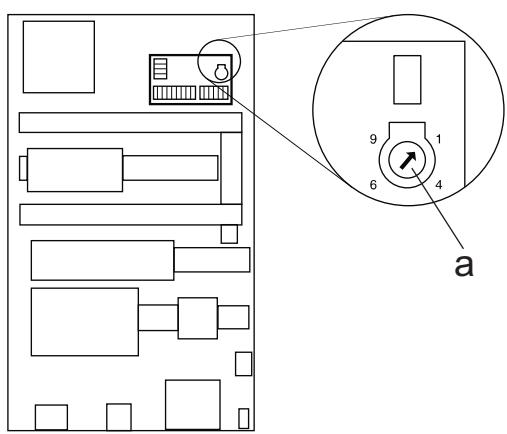

Ρυθμίστε το ποτενσιόμετρο στροφών (α) ανάλογα με τη σκληρότητα του νερού. Μπορείτε να λάβετε τη σωστή ρύθμιση από τον πίνακα. Παράδειγμα: Για σκληρότητα νερού 15 °dH ρυθμίστε το ποτενσιόμετρο στροφών στη βαθμίδα 6. Από αυτό προκύπτει χρόνος παύσης 31 δευτερολέπτων, δηλαδή η ηλεκτρομαγνητική βαλβίδα ανοίγει στιγμιαία ανά 31 δευτερόλεπτα. Σκληρότητα νερού (°dH) Βαθμίδα ποτενσιόμετρου Χρόνος παύσης (δευτερόλεπτα)

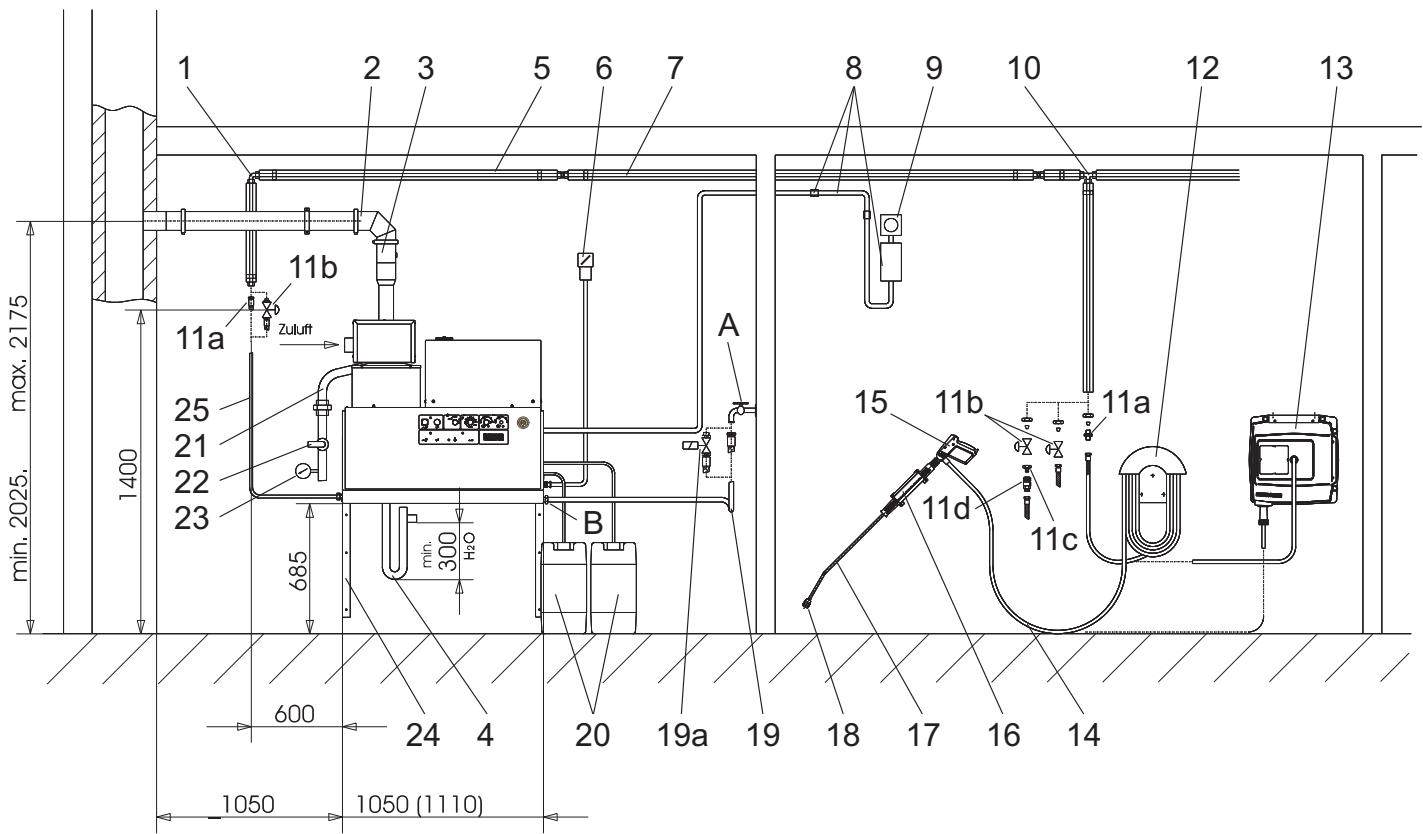

Εικόνα 3 Θέση Υλικό εγκατάστασης Θέση Υλικό εγκατάστασης

Κωδ. παραγγελίας Κοχλιωτές συνδέσεις σε γωνία 6.386-356 Σετ εξαρτημάτων σύνδεσης, καυσαέρια 2.640-425 Σετ εξαρτημάτων σύνδεσης λέβητα, καυ- 2.640-424 Σετ εξαρτημάτων σιφωνίου 2.640-422 Θερμομόνωση 6.286-114 Γενικός διακόπτης 6.631-455 Σετ σωληνώσεων, γαλβανισμένος χάλυ- 2.420-004 Σετ σωληνώσεων, ανοξείδωτος χάλυβας 2.420-006 Σετ εξαρτημάτων, τηλεχειρισμός 2.744-008 Σετ εξαρτημάτων, διακόπτης εκτάκτου 2.744-002 ανάγκης (Not-Aus) Σύνδεσμος Τ 6.386-269 Στηρίγματα σύνδεσης, ορείχαλκος 2.638-180 Σετ στηριγμάτων σύνδεσης, ανοξείδωτος 2.638-181 Στρόφιγγα διακοπής NW 8, γαλβανισμέ- 4.580-144 νος χάλυβας Στρόφιγγα διακοπής NW 8, ανοξείδωτος 4.580-163 Σταθερό εξάρτημα ταχυσυνδέσμου 6.463-025 Χαλαρό εξάρτημα ταχυσυνδέσμου 6.463-023

EL - 18 Κωδ. παραγγελίας Στήριγμα ελαστικού σωλήνα 2.042-001 Τύμπανο εύκαμπτου σωλήνα 2.637-238 Ελαστικός σωλήνας υψηλής πίεσης 10 m 6.388-083 Πιστολέτο χειρός Easypress 4.775-463 Περιστρεφόμενος ελεγκτής HDS 9/16-4 4.775-470 Περιστρεφόμενος ελεγκτής HDS 12/14-4 4.775-471 Ανάρτηση σωλήνα ρίψης 2.042-002 σωλήνας εκτόξευσης 4.760-550 Στόμιο ακροφυσίου HDS 9/16-4 2.883-402 Στόμιο ακροφυσίου HDS 12/14-4 2.883-406 Ελαστικός σωλήνας νερού 4.440-282 Ηλεκτρομαγνητική βαλβίδα προσαγωγής 4.743-011 Δεξαμενή απορρυπαντικού, 60 l 5.070-078 Ελαστικός σωλήνας αερίου R1“ 6.388-228 Στρόφιγγα διακοπής αερίου R1“ 6.412-389 Μανόμετρο, Αέριο (Προσοχή! να προβλε- 6.412-059 φθεί βαλβίδα στο κτίριο.) Σετ εξαρτημάτων επιτοίχιας κονσόλας 2.053-005 Σετ εξαρτημάτων σκελετού δαπέδου 2.210-008 Ελαστικός σωλήνας υψηλής πίεσης 6.389-028 Δήλωση Συμμόρφωσης των Ε.Κ. Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Σύστημα καθαρισμού υψηλής πίεσης 1.251-xxx Σχετικές οδηγίες των Ε.Κ. 2009/142/EK 2006/42/EK (+2009/127/EK) 2004/108/EΚ Εφαρμοσθέντα εναρμονισμένα πρότυπα EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 61000–3–2: 2006+A1: 2009+A2: 2009 HDS 12/14: EN 61000–3–3: 2008 HDS 9/16: EN 61000–3–11: 2000 Εφαρμοστέες προδιαγραφές: QA 195 (όχι LPG) Όνομα της αρμόδιας υπηρεσίας: Για 2009/142/EK GASTEC Wilmersdorf 50 7327 AC Apeldoorn Αναγν. αρ. 0063 5.957-648 Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. CEO Head of Approbation Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2010/12/01

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπροσωπεία μας. Τυχόν βλάβες στο μηχάνημά σας αποκαθίστανται δωρεάν μέσα στην προθεσμία της παρεχόμενης εγγύησης, εφόσον ή αιτία είναι ελάττωμα υλικού ή σφάλμα κατασκευής. EL - 19
