LIETOŠANAS INSTRUKCIJA HDS 12 14-4 ST GAS KARCHER

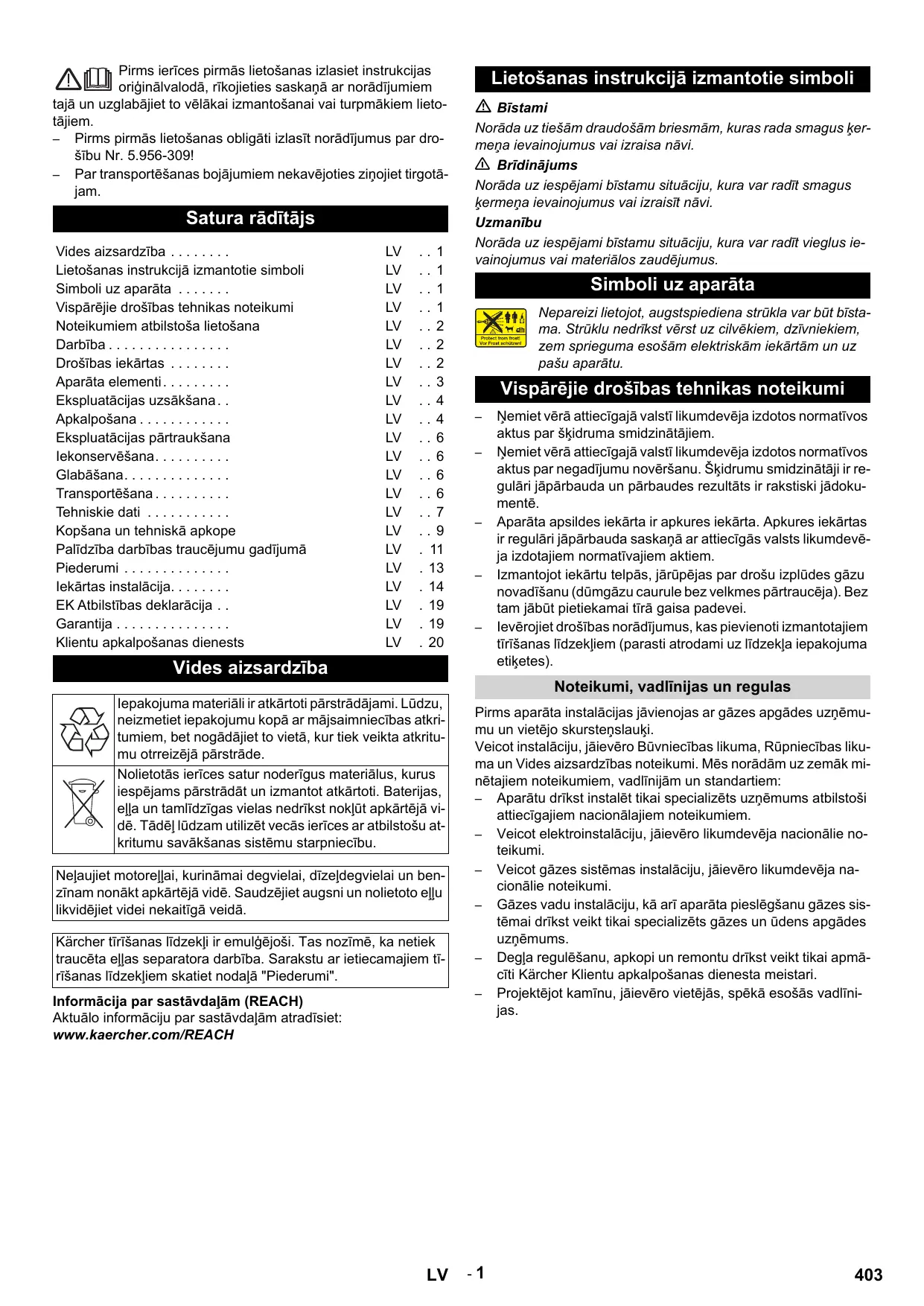

ET - 20 Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalodā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem. – Pirms pirmās lietošanas obligāti izlasīt norādījumus par drošību Nr. 5.956-309! – Par transportēšanas bojājumiem nekavējoties ziņojiet tirgotājam. Satura rādītājs Vides aizsardzība . . . . . . . . Lietošanas instrukcijā izmantotie simboli Simboli uz aparāta . . . . . . . Vispārējie drošības tehnikas noteikumi Noteikumiem atbilstoša lietošana Darbība . . . . . . . . . . . . . . . . Drošības iekārtas . . . . . . . . Aparāta elementi . . . . . . . . . Ekspluatācijas uzsākšana . . Apkalpošana . . . . . . . . . . . . Ekspluatācijas pārtraukšana Iekonservēšana. . . . . . . . . . Glabāšana. . . . . . . . . . . . . . Transportēšana . . . . . . . . . . Tehniskie dati . . . . . . . . . . . Kopšana un tehniskā apkope Palīdzība darbības traucējumu gadījumā Piederumi . . . . . . . . . . . . . . Iekārtas instalācija. . . . . . . . EK Atbilstības deklarācija . . Garantija . . . . . . . . . . . . . . . Klientu apkalpošanas dienests

Lietošanas instrukcijā izmantotie simboli Bīstami Norāda uz tiešām draudošām briesmām, kuras rada smagus ķermeņa ievainojumus vai izraisa nāvi. 몇 Brīdinājums Norāda uz iespējami bīstamu situāciju, kura var radīt smagus ķermeņa ievainojumus vai izraisīt nāvi. Uzmanību Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai materiālos zaudējumus. Simboli uz aparāta Nepareizi lietojot, augstspiediena strūkla var būt bīstama. Strūklu nedrīkst vērst uz cilvēkiem, dzīvniekiem, zem sprieguma esošām elektriskām iekārtām un uz pašu aparātu. Vispārējie drošības tehnikas noteikumi

Vides aizsardzība Ņemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par šķidruma smidzinātājiem. Ņemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par negadījumu novēršanu. Šķidrumu smidzinātāji ir regulāri jāpārbauda un pārbaudes rezultāts ir rakstiski jādokumentē. Aparāta apsildes iekārta ir apkures iekārta. Apkures iekārtas ir regulāri jāpārbauda saskaņā ar attiecīgās valsts likumdevēja izdotajiem normatīvajiem aktiem. Izmantojot iekārtu telpās, jārūpējas par drošu izplūdes gāzu novadīšanu (dūmgāzu caurule bez velkmes pārtraucēja). Bez tam jābūt pietiekamai tīrā gaisa padevei. Ievērojiet drošības norādījumus, kas pievienoti izmantotajiem tīrīšanas līdzekļiem (parasti atrodami uz līdzekļa iepakojuma etiķetes). Noteikumi, vadlīnijas un regulas Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde. Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, eļļa un tamlīdzīgas vielas nedrīkst nokļūt apkārtējā vidē. Tādēļ lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecību. Neļaujiet motoreļļai, kurināmai degvielai, dīzeļdegvielai un benzīnam nonākt apkārtējā vidē. Saudzējiet augsni un nolietoto eļļu likvidējiet videi nekaitīgā veidā. Kärcher tīrīšanas līdzekļi ir emulģējoši. Tas nozīmē, ka netiek traucēta eļļas separatora darbība. Sarakstu ar ietiecamajiem tīrīšanas līdzekļiem skatiet nodaļā "Piederumi". Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH

Pirms aparāta instalācijas jāvienojas ar gāzes apgādes uzņēmumu un vietējo skursteņslauķi. Veicot instalāciju, jāievēro Būvniecības likuma, Rūpniecības likuma un Vides aizsardzības noteikumi. Mēs norādām uz zemāk minētajiem noteikumiem, vadlīnijām un standartiem: – Aparātu drīkst instalēt tikai specializēts uzņēmums atbilstoši attiecīgajiem nacionālajiem noteikumiem. – Veicot elektroinstalāciju, jāievēro likumdevēja nacionālie noteikumi. – Veicot gāzes sistēmas instalāciju, jāievēro likumdevēja nacionālie noteikumi. – Gāzes vadu instalāciju, kā arī aparāta pieslēgšanu gāzes sistēmai drīkst veikt tikai specializēts gāzes un ūdens apgādes uzņēmums. – Degļa regulēšanu, apkopi un remontu drīkst veikt tikai apmācīti Kärcher Klientu apkalpošanas dienesta meistari. – Projektējot kamīnu, jāievēro vietējās, spēkā esošās vadlīnijas.

Darba vietas Drošības iekārtas Darba vieta atrodas pie vadības pults. Citas darba vietas atkarībā no iekārtas uzbūves ir pie papildierīcēm (smidzināšanas iekārtām), kas pieslēgtas savienojumu vietās. Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst ignorēt vai apiet to darbību. Personīgais aizsargaprīkojums Tīrot troksni pastiprinošas detaļas, dzirdes traucējumu novēršanas nolūkos valkājiet austiņas. Ar pludiņu aprīkotās tvertnes ūdens trūkuma drošinātājs Ūdens trūkuma drošinātājs novērš augstspiediena sūkņa ieslēgšanos, ja ir nepietiekams ūdens daudzums. Drošības bloka ūdens trūkuma drošinātājs

Aizsardzībai pret ūdens šļakatām vai netīrumiem valkājiet piemērotu aizsargapģērbu un aizsargbrilles. Noteikumiem atbilstoša lietošana Aparāts paredzēts tam, lai ar brīvi izplūstošu ūdens strūklu no virsmām atdalītu netīrumus. Īpaši to izmanto mašīnu, transportlīdzekļu un fasāžu tīrīšanai. Briesmas Savainošanās risks! Izmantojot degvielas uzpildes stacijās vai citās bīstamās zonās, ievērot attiecīgos drošības priekšrakstus. Minerāleļļas saturoši notekūdeņi nedrīkst nokļūt augsnē, ūdenī vai kanalizācijā. Tāpēc dzinēja mazgāšanu un apakšas mazgāšanu veikt tikai piemērotās vietās ar eļļas uztvērēju. Darbība

Ūdens trūkuma drošinātājs novērš degļa pārkaršanu, ja ir nepietiekams ūdens daudzums. Deglis sāk darboties tikai tad, kad ir pietiekams ūdens daudzums. Spiediena relejs Kad tiek pārsniegts darba spiediens, manometriskais slēdzis izslēdz aparātu. Regulējumu nedrīkst mainīt. Drošības vārsts Manometriskā slēdža traucējuma gadījumā atveras drošības vārsts. Šis vārsts rūpnīcā ir noregulēts un noplombēts. Regulējumu nedrīkst mainīt. Liesmas kontrolsistēma Degvielas trūkuma vai degļa traucējuma gadījumā liesmas kontrolsistēma izslēdz degli. Iedegas degļa traucējuma kontrollampiņa (E). Pārslodzes aizsardzības Aukstais ūdens caur motora dzesēšanas cauruli nokļūst tvertnē ar pludiņu un no turienes nonāk caurplūdes sildītāja ārējā apvalkā, un tālāk - augstspiediena sūkņa sūkšanas pusē. Tvertnē ar pludiņu pievieno ūdens mīkstinātāju. Sūknis sūknē ūdeni un uzsūkto tīrīšanas līdzekli cauri caurplūdes sildītājam. Tīrīšanas līdzekļa daudzumu ūdenī var noregulēt ar dozēšanas vārstu. Caurplūdes sildītāju uzkarsē gāzes deglis. Augstspiediena izeju pieslēdz ēkā esošai augstspiediena sistēmai. Šīs sistēmas savienojuma vietās pieslēdz rokas smidzinātājpistoli ar augstspiediena šļūteni. Ja ir bloķēts degļa motors, reaģē pārslodzes aizsardzības slēdzis. Augstspiediena sūkņa motoru pasargā motora aizsargslēdzis un tinuma aizsargslēdzis. Izplūdes gāzu termostats Izplūdes gāzu termostats reaģē tad, ja izplūdes gāzu temperatūra pārsniedz 320 °C. Deg izplūdes gāzu termostata kontrollampiņa (K). Temperatūras ierobežotājs Reaģē maksimālās temperatūras ierobežotāji katla pamatnē (> 80 °C) un ūdens izvadā (> 110 °C) un deg degļa traucējuma kontrollampiņa (E). Izplūdes gāzu manometriskais slēdzis Izplūdes gāzu manometriskais slēdzis atslēdz degli, ja izplūdes gāzu sistēmā veidojas nepieļaujami augsts pretspiediens, piem., aizsprostojuma gadījumā. Spiediena samazināšana augstspiediena sistēmā Pēc aparāta atslēgšanas ar rokas smidzinātājpistoli, paejot gaidīšanas laikam, atveras augstspiediena sistēmā integrēts magnētiskais vārsts, kā rezultātā samazinās spiediens.

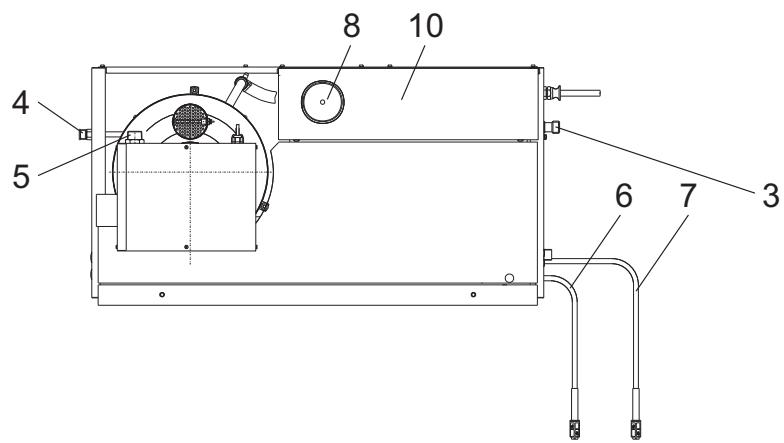

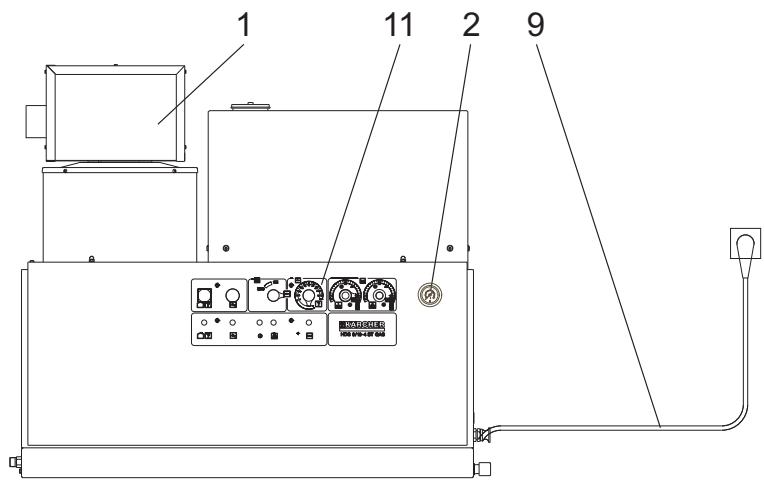

Deglis Manometrs Tīrā ūdens pievads ar sietfiltru Augstspiediena izeja Gāzes pieslēgums Tīrīšanas līdzekļa sūkšanas šļūtene I Tīrīšanas līdzekļa sūkšanas šļūtene II (opcija) Ūdens mīkstinātāja tvertne Elektropievads Tvertne ar pludiņu Vadības panelis Vadības panelis

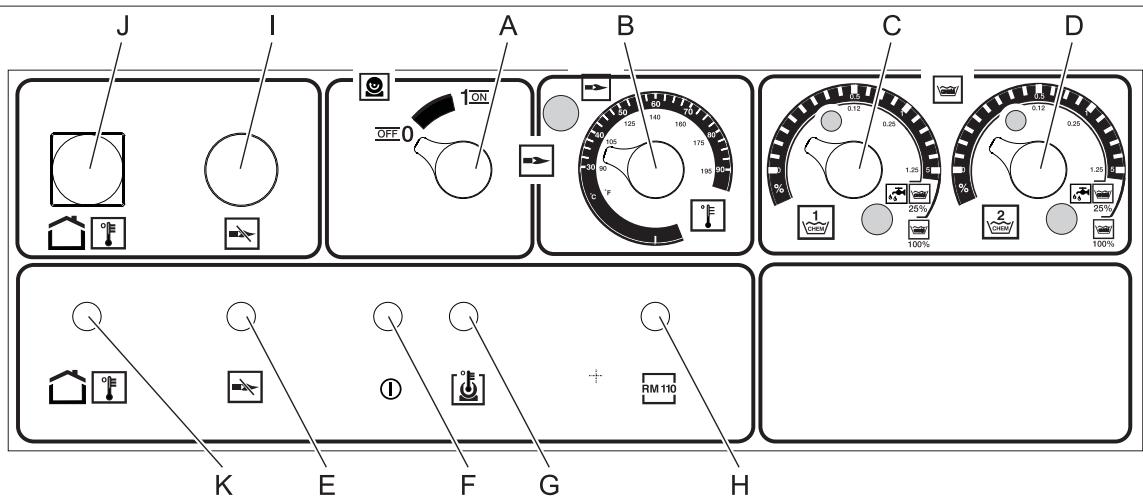

Aparāta slēdzis Temperatūras regulators Tīrīšanas līdzekļa dozēšanas vārsts I Tīrīšanas līdzekļa dozēšanas vārsts II (opcija) Degļa traucējuma kontrollampiņa Kontrollampiņa gatavībai darbam

Motora pārkaršanas kontrollampiņa Pretapkaļķošanās kontrollampiņa Gāzes releja atbloķēšanas taustiņš Izplūdes gāzu termostata atbloķēšanas taustiņš Izplūdes gāzu termostata kontrollampiņa

Bīstami Krāsu marķējums

Ekspluatācijas uzsākšana 몇 Briesmas Savainošanās risks! Ierīcei, pievadiem, augstspiediena šļūtenei un pieslēgumiem jābūt nevainojamā stāvoklī. Ja stāvoklis nav nevainojams, ierīci nedrīkst izmantot. Strāvas pieslēgums

Savainošanās risks! Smidzināšanas caurules atsitiena rezultātā Jūs varat zaudēt līdzsvaru. Jūs varat apkrist. Smidzināšanas caurule var kļūt nekontrolējama un var ievainot personas. Ieņemiet stabilu stāvokli un turiet pistoli stingri rokās. Nekad nenobloķējiet rokas smidzinātājpistoles sviru. – Strūklu nedrīkst vērst arī uz citiem cilvēkiem vai pats uz sevi, lai notīrītu apģērbu vai apavus. – Lidojošas detaļas var radīt ievainojumus! Lidojošas daļas vai priekšmeti var ievainot personas vai dzīvniekus. Nevērsiet ūdens strūklu uz plīstošiem vai nestabiliem priekšmetiem. – Iespējams bojājumu radīts negadījumu risks! Riepas un vārstus tīriet no vismaz 30 cm attāluma. 몇 Brīdinājums Risku rada veselībai kaitējošas vielas! Neapsmidziniet šādus materiālus, jo tā rezultātā var izdalīties veselībai kaitīgas vielas: – azbestu saturošus materiālus, – materiālus, kas var saturēt veselībai kaitīgas vielas. Bīstami – Savainošanās risks izplūstošas, iespējams, karstas ūdens strūklas rezultātā! Iekārtai optimāli piemērotas tikai oriģinālās Kärcher augstspiediena šļūtenes. Izmantojot citas šļūtenes, netiek sniegta garantija. – Tīrīšanas līdzekļi var kaitēt veselībai! Iespējami piejauktu tīrīšanas līdzekļu dēļ no aparāta izvadītais ūdens nav dzeramā ūdens kvalitātē. – Strādājot pie troksni pastiprinošām detaļām, pastāv dzirdes bojājumu risks! Šajā gadījumā jālieto austiņas.

Tīrīšanas procesa vadības elementi ir dzelteni. Apkopes un servisa vadības elementi ir gaiši pelēki. Pieslēgumu lielumus skatīt tehniskajos datos un ražotājfirmas datu plāksnītē. Elektriskā pieslēgšana jāveic elektriķim un jāatbilst IEC 60364-1. Apkalpošana Drošības norādījumi Lietotājam jāizmanto aparāts tikai atbilstoši noteikumiem. Viņam jāņem vērā vietējie apstākļi un strādājot ar aparātu jāpievērš uzmanība apkārtnē esošajiem cilvēkiem. Aparātam darbojoties nekad neatstājiet to bez uzraudzības. Bīstami – Applaucēšanās risks ar karstu ūdeni! Nevērsiet ūdens strūklu uz cilvēkiem vai dzīvniekiem. – Apdegumu gūšanas risks, saskaroties ar karstām iekārtas daļām! Darbinot aparātu ar karsto ūdeni, nepieskarieties neizolētiem cauruļvadiem un šļūtenēm. Turiet smidzināšanas cauruli tikai aiz rokturiem. Nepieskarieties caurplūdes sildītāja izplūdes gāzu izvadam. – Rīkojoties ar tīrīšanas līdzekļiem, pastāv saindēšanās vai ķīmisko apdegumu risks! Ievērojiet uz tīrīšanas līdzekļiem dotos norādījumus. Tīrīšanas līdzekļus uzglabājiet nepiederošām personām nepieejamā vietā. Bīstami Briesmas dzīvībai, gūstot elektriskās strāvas triecienu! Nevērsiet ūdens strūklu uz šādām iekārtām: – elektriskām ierīcēm un iekārtām, – uz šo iekārtu, – uz visām strāvu vadošām daļām darba vietā.

Ierīces sagatavošana darbam Bīstami Savainošanās risks izplūstošas, iespējams, karstas ūdens strūklas rezultātā! Bīstami Pirms katras lietošanas reizes pārbaudiet, vai nav bojāta augstspiediena šļūtene. Nekavējoties nomainiet bojātu augstspiediena šļūteni. Pirms katras lietošanas pārbaudiet, vai augstspiediena šļūtenei, cauruļvadiem, armatūrai un smidzināšanas caurulei nav bojājumu. Pārbaudiet šļūtenes savienojuma fiksāciju un hermētiskumu. Uzmanību Tukšgaitas dēļ pastāv bojājumu risks. Pārbaudiet tīrīšanas līdzekļa līmeni tvertnē un vajadzības gadījumā papildiniet. Pārbaudiet ūdens mīkstinātāja līmeni un vajadzības gadījumā papildiniet. Izslēgšana avārijas gadījumā

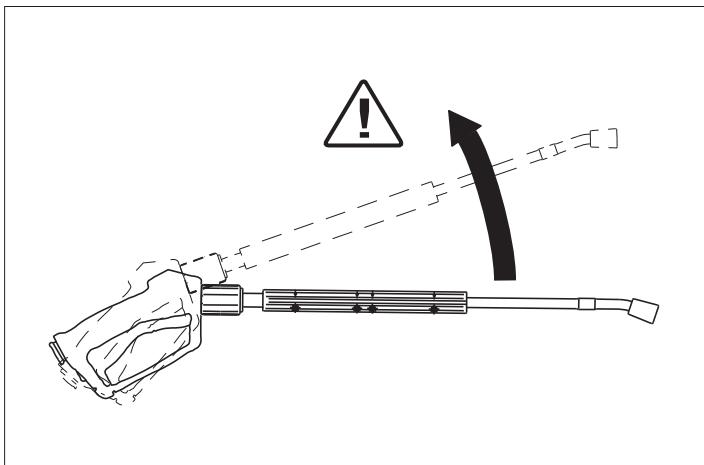

No smidzināšanas caurules izplūstošā ūdens strūkla rada atsitiena spēku. Ja smidzināšanas caurule ir izliekta leņķī, spēks virzīts uz augšu.

LV - 4 Pārslēdziet aparāta slēdzi (A) uz „0“. Aizslēgt ūdens padevi. Spiediet rokas smidzinātājpistoli, līdz ierīcē vairs nav spiediena. Noslēdziet gāzes padevi. Darba spiediena un padeves daudzuma uzstādīšana Darbs ar karstu ūdeni Briesmas Applaucēšanās risks! Uzmanību Ūdens karsēšana bez degvielas rada degvielas sūkņa bojājumus. Pirms ūdens karsēšanas nodrošiniet degvielas padevi. Vajadzības gadījumā var ieslēgt arī degli. Aparāta iestatīšana

Simbols "Ieslēgts deglis" Aparāta slēdzi (A) pārslēdziet uz „Ieslēgts deglis“. Vajadzīgo ūdens temperatūru noregulējiet ar temperatūras regulatoru (B). Maksimālā temperatūra ir 98 °C. Gatavība darbam Pagriežot daudzuma regulēšanas vārstu pulksteņrādītāja virzienā, palielinās darba spiediens un padeves daudzums. Pagriežot daudzuma regulēšanas vārstu pretēji pulksteņrādītāja virzienam, samazinās darba spiediens un padeves daudzums. Ja darba laikā atlaiž rokas smidzinātājpistoles sviru, aparāts atslēdzas. Atverot pistoli no jauna, regulējama gaidīšanas laika robežās (2...8 minūtes) aparāts atkal automātiski ieslēdzas. Ja gaidīšanas laiks tiek pārsniegts, drošības laika komutācijas sistēma atslēdz sūkni un degli. Darba gatavības kontrollampiņa (F) izdziest. Lai atsāktu aparāta lietošanu, pārslēdziet aparāta slēdzi pozīcijā "0", tad atkal ieslēdziet. Ja aparātu vada ar tālvadības pulti, aparātu var ieslēgt ar attiecīgo tālvadības pults slēdzi.

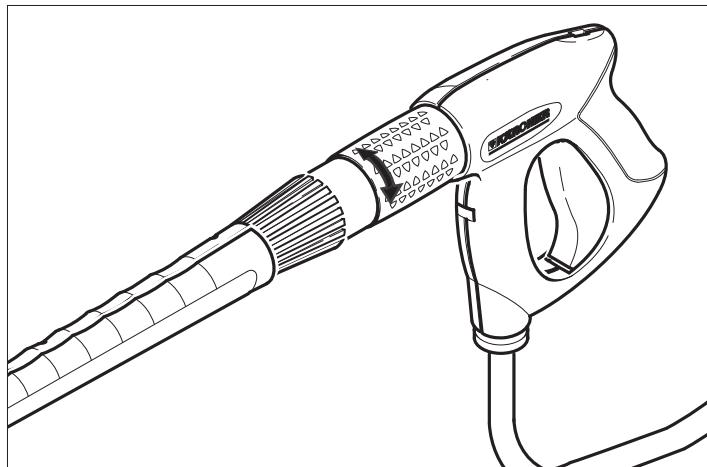

Easypress pistoles regulēšana (opcija)

Sprauslu izvēle Transportlīdzekļu riepas tīra tikai ar plakanstrūklas sprauslu (25°) un no vismaz 30 cm attāluma. Riepas nekādā gadījumā nedrīkst tīrīt ar apaļo strūklu. Visiem citiem darbiem iespējams izvēlēties šādas sprauslas:

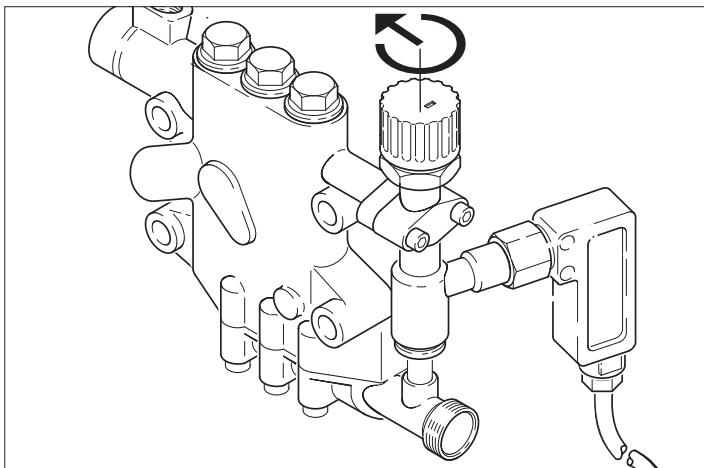

Netīrība Sprausla Pagriežot ūdens daudzuma regulatoru pa labi, palielinās padeves daudzums un darba spiediens. Pagriežot ūdens daudzuma regulatoru pa kreisi, samazinās padeves daudzums un darba spiediens. Darbs ar aukstu ūdeni Attaisiet ūdens padeves krānu. liela vidējs neliela

Smidzi- Daļas Nr. nāšanas leņķis HDS 9/16

Ja ir vairāk kā 20 m garš cauruļvads vai vairāk kā 2 x 10 m gara augstspiediena šļūtene NW 8, jāizmanto šādas sprauslas: Netīrība Sprausla Simbols "Ieslēgts motors" Pavelciet rokas smidzinātājpistoles sviru un pārslēdziet aparāta slēdzi (A) uz "1" (ieslēgts motors). Darba gatavības kontrollampiņa (F) norāda uz gatavību darbam.

Smidzi- Daļas Nr. nāšanas leņķis HDS 9/16

Ekspluatācijas pārtraukšana Tīrīšanas līdzekļa dozēšana

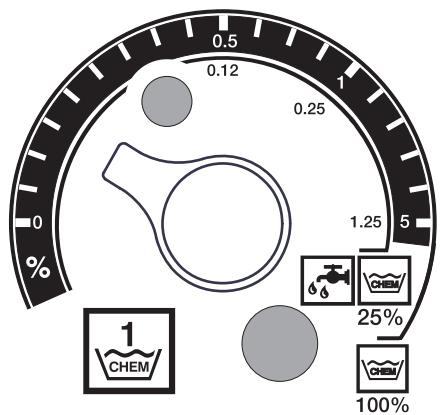

Tīrīšanas līdzekļi atvieglo tīrīšanas uzdevuma izpildi. Tos iesūknē no ārējas tīrīšanas līdzekļa tvertnes. Aparāta pamataprīkojumā iekļauts dozēšanas vārsts (C). Otra dozēšanas iekārta (dozēšanas vārsts D) pieejama speciālajos piederumos. Ar to iespējams iesūknēt divus dažādus tīrīšanas līdzekļus. Dozējamo daudzumu noregulē ar tīrīšanas līdzekļa dozēšanas vārstiem (C vai D) uz vadības pults. Iestatītā vērtība atbilst tīrīšanas līdzekļa saturam procentos. Bīstami Applaucēšanās risks ar karstu ūdeni! Pēc darba ar karstu ūdeni, lai ierīce atdzistu, tā jādarbina vismaz 2 minūtes ar aukstu ūdeni un ar atvērtu pistoli. Pēc tīrīšanas līdzekļa lietošanas Darbinot aparātu ar karsto ūdeni, noregulējiet temperatūras regulatoru (B) uz zemāko temperatūru. Darbiniet aparātu vismaz 30 sekundes bez tīrīšanas līdzekļa. Izslēgt ierīci

Pārslēdziet aparāta slēdzi (A) uz „0“. Aizslēgt ūdens padevi. Spiediet rokas smidzinātājpistoli, līdz ierīcē vairs nav spiediena. Nodrošiniet rokas smidzinātājpistoli ar drošinātāju pret netīšu atvēršanos. Iekonservēšana Ārējā skala jāņem vērā, izmantojot neatšķaidītu tīrīšanas līdzekli (100 % CHEM). – Iekšējā skala jāņem vērā, izmantojot 1:3 atšķaidītu tīrīšanas līdzekli (25 % CHEM + 75 % ūdens). Sekojošā tabula parāda tīrīšanas līdzekļa patēriņu, vadoties pēc ārējās skalas vērtībām:

Stāvoklis 0,5 Tīrīšanas līdzekļa daudzums [l/h] Tīrīšanas līdzekļa koncentrācija [%] 1,5

Precīzs dozējamais daudzums ir atkarīgs no: – tīrīšanas līdzekļa viskozitātes – sūknēšanas augstuma – augstspiediena vada plūsmas pretestības Ja nepieciešama precīza dozēšana, jāizmēra iesūknētais tīrīšanas līdzeklis (piem., sūknējot no mērtrauka). Norāde: Ieteicamos tīrīšanas līdzekļus atradīsiet nodaļā "Piederumi". Ja paredzēti ilgāki ekspluatācijas pārtraukumi vai nav iespējama uzglabāšana pret salu pasargātā vietā, veiciet sekojošos pasākumus (skat. nodaļu "Kopšana un tehniskā apkope", sadaļu "Aizsardzība pret aizsalšanu"). Izlaist ūdeni. Izskalot ierīci ar pretsala līdzekli. Izslēdziet galveno slēdzi un nodrošiniet to vai atvienojiet Cekon kontaktu. Noslēdziet gāzes padevi. Glabāšana Uzmanību Savainošanās un bojājumu risks! Uzglabājot ņemiet vērā aparāta svaru. Transportēšana Uzmanību Savainošanās un bojājumu risks! Transportējot ņemiet vērā aparāta svaru. Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos. Ūdens mīkstinātāja uzpildīšana Uzmanību Darbinot aparātu bez ūdens mīkstinātāja, var apkaļķoties caurplūdes sildītājs. Ja ir tukša ūdens mīkstinātāja tvertne, mirgo pretapkaļķošanās kontrollampiņa (H).

Iepildiet ūdens mīkstinātāja tvertnē ūdens mīkstinātāja šķīdumu RM 110 (2.780-001).

LV - 6 Tehniskie dati Tehniskie dati attiecībā uz jaudu Ūdens darba spiediens (ar standarta sprauslu) Maks. darba spiediens (drošības vārsts) Ūdens padeves daudzums (pakāpeniski regulējams) Iesūknētā tīrīšanas līdzekļa daudzums (pakāpeniski regulējams) Ūdensapgāde Pievadāmā ūdens daudzums (min.) Pievadāmā ūdens spiediens (min.) Pievadāmā ūdens spiediens (maks.) Elektropadeve Strāvas veids Frekvence Spriegums Pieslēguma jauda Drošinātāji (inertie) Aizsardzība Aizsardzības klase Maksimāli pieļaujamā tīkla pretestība Elektropievads Temperatūra Pievadāmā ūdens temperatūra (maks.) Karstā ūdens maks. darba temperatūra Drošības termostata maks. temperatūra Temperatūras paaugstināšanās, ja ir maks. ūdens caurplūde Karsēšanas jauda, bruto Dūmvada velkme Gāzes pieslēgumu vērtības Dabasgāze E (G 20) Dabasgāze LL (G 25) Nominālais pieslēguma spiediens (dabasgāze) Propāns Nominālais pieslēguma spiediens (propāns) Apkārtējās vides dati Normētais lietderības koeficients Normētais NOX emisijas faktors (dabasgāze G 25) Normētais CO emisijas faktors (dabasgāze G 25) Skursteņa mērījumu vērtības Pieļaujamais pārspiediens (min.) Nepieciešamā velkme Izplūdes gāzu masas plūsma - pilna slodze CO2 (dabasgāze) CO2 (propāns) Izplūdes gāzu temperatūra, maks./min. Sadegšanas gaiss/gaisa padeve HDS 9/16-4 ST Gas 1.251-108 HDS 9/16-4 ST Gas LPG 1.251-109 HDS 12/14-4 ST Gas 1.251-110 HDS 12/14-4 ST Gas LPG 1.251-111 l/h (l/min) 16 (160) 18,5 (185) 500-1000 (8,316,6) 0-50 (0-0,8) 16 (160) 18,5 (185) 500-1000 (8,316,6) 0-50 (0-0,8) 14 (140) 18,5 (185) 600-1200 (1020) 0-60 (0-1) 14 (140) 18,5 (185) 600-1200 (1020) 0-60 (0-1) l/h (l/min) MPa (bar) MPa (bar) 1100 (18,3) 0,1 (1) 0,6 (6) 1100 (18,3) 0,1 (1) 0,6 (6) 1300 (21,7) 0,1 (1) 0,6 (6) 1300 (21,7) 0,1 (1) 0,6 (6) -Hz

190/150 190/150 170/130 170/130 Maks. garums: 10 m ar diviem 90° līkumiem (minimālais diametrs 100 mm). Atbilstoši vietējiem noteikumiem no uzstādīšanas telpas vai tīrs gaiss no ārpuses. Kondensāta izvadīšana Kondensāta izvadīšana (maks.) l/h Savienojums Minimālais ūdens stabs, sifons

4 (ar sifonu kanalizācijā) 40 (HTR)

4 (ar sifonu kanalizācijā) 40 (HTR)

4 (ar sifonu kanalizācijā) 40 (HTR)

4 (ar sifonu kanalizācijā) 40 (HTR)

m/s2 m/s2 m/s2 2,2 1,8 1,0 2,2 1,8 1,0 2,3 2,1 1,0 2,3 2,1 1,0 Sertifikāts EN 60335-2-79 Sertifikāts atbilstoši direktīvai Par dalībvalstu likumdoša- -nas piemērošanu gāzes kurināmā degšanas iekārtām (90/396/EEK) Eiropas ierīču kategorija

CE produkta identifikācijas numurs

Izmēri un svars Garums Platums Augstums Tipiskā darba masa Saskaņā ar EN 60355-2-79 aprēķinātās vērtības Trokšņu emisija Skaņas spiediena līmenis LpA Nenoteiktība KpA Plaukstas-rokas vibrācijas lielums Rokas smidzinātājpistole Strūklas padeves caurule Nenoteiktība K Izmēru tabula

LV - 8 Kopšana un tehniskā apkope Bīstami Savainošanās risks! Pirms jebkuriem apkopes un remontdarbiem ir jāizslēdz galvenais slēdzis vai jāatvieno Cekon kontakts. Apkopes grafiks Kad ik dienas reizi nedēļā vai ik pēc 40 ekspluatācijas stundām reizi mēnesī vai ik pēc 200 ekspluatācijas stundām pēc 500-700 darba stundām Veicamais Detaļa, kurai jāveic apkope darbs Rokas smidzinā- Rokas smidzinātājpistole tājpistoles pārbaude Veikšana Pārbaudiet, vai rokas smidzinātājpistole cieši noslēdzas. Pārbaudiet, vai drošinātājs pilda savas funkcijas - pasargā pret neatļautu lietošanu. Ja rokas smidzinātājpistole ir bojāta, nomainiet to. Augstspiediena Ar darba aparātu savienotie iz- Pārbaudiet, vai šļūtenes nav bojātas. Ja šļūtenes šļūteņu pārbau- vadi, šļūtenes ir bojātas, tās nekavējoties jānomaina. Negadījude ma risks! Elektropieslēgums ar kontakt- Pārbaudiet, vai nav bojāts pieslēguma vads un Pieslēguma dakšu/kontaktligzdu vada un tīkla tīkla kontaktdakša. Bojāta pieslēguma vada nokontaktdakšas maiņu nekavējoties uzticiet veikt autorizētā klienpārbaude tu apkalpošanas dienestā/elektriķim. Eļļas stāvokļa Sūkņa eļļas tvertne Ja eļļa ir blāva, tā jānomaina. pārbaude Eļļas līmeņa pār- Sūkņa eļļas tvertne Pārbaudiet sūkņa eļļas līmeni. Vajadzības gadībaude jumā iepildiet eļļu (pasūt. Nr. 6.288-016). Sietfiltra tīrīšana Sietfiltrs ūdens pievadā Skatiet sadaļu "Sietfiltru tīrīšana". Sūkņa pārbaude Augstspiediena sūknis Pārbaudiet, vai sūknim nav sūces. Ja novērojami vairāk kā 3 pilieni minūtē, sazinieties ar Klientu apkalpošanas dienestu. Pārbaudiet, vai Visa iekārta Sāciet lietot iekārtu ar smidzināšanas cauruli un nav iekšēju nobez augstspiediena sprauslas. Ja darba spiegulšņu diens aparāta manometrā pārsniedz 3 MPa, iekārtu nepieciešams atkaļķot. Tas pats jādara, ja strādājot bez augstspiediena vada (ūdens brīvi izplūst no augstspiediena izejas), tiek konstatēts vairāk kā 0,7 - 1 MPa augsts darba spiediens. Sietfiltra tīrīšana Sietfiltrs ūdens trūkuma droši- Skatiet sadaļu "Sietfiltru tīrīšana". nātājā Nomaiņa Elektroaizdedze, jonizācijas Atjaunojiet elektroaizdedzi vai jonizācijas elekelektrods trodu. Kam jāveic Operators Operators Operators Operators Operators Operators Operators Lietotājs, kas instruēts par atkaļķošanu Operators Klientu apkalpošanas dienests Augstspiediena sūknis Izlaidiet eļļu. Iepildiet 1 l jaunas eļļas (pasūt. Nr. Operators reizi pusgadā vai Eļļas maiņa 6.288-016). Pārbaudiet eļļas līmeni eļļas tvertnē. ik pēc 1000 ekspluatācijas stun- pārbaudīt, iztīrīt Visa iekārta Klientu apVeiciet iekārtas vizuālo pārbaudi, pārbaudiet dām augstspiediena pieslēgumu hermētiskumu, pār- kalpošanas baudiet pārplūdes vārsta hermētiskumu, pārbau- dienests diet augstspiediena šļūteni, pārbaudiet spiediena tvertni, atkaļķojiet apsildes cauruli, notīriet/atjaunojiet jonizācijas elektrodu, noregulējiet degli. Šļūtenes nomai- Ar izplūdes gāzu manometrisko Atjaunojiet šļūteni. Klientu apņa slēdzi savienotā šļūtene kalpošanas dienests reizi gadā Drošības pārVisa iekārta Veiciet drošības pārbaudi saskaņā ar attiecīga- Speciālists baude jiem likumdevēja nacionālajiem noteikumiem, kas attiecas uz šķidruma smidzinātājiem.

Apkopes līgums Ir iespējams noslēgt līgumu ar firmas Kärcher realizācijas daļu par tehniskās apkopes veikšanu ierīcei. Sietfiltru tīrīšana Ūdens nolaišana Noskrūvēt no aparāta ūdens apgādes un augstspiediena šļūteni. Darbināt aparātu maks. 1 minūti, līdz sūknis un vadi attukšojas. Noskrūvējiet pievadu katla grīdā un iztukšojiet apsildes cauruli. Sietfiltrs ūdens trūkuma drošinātājā Noņemiet apšuvuma paneļus. Noskrūvējiet no drošības bloka leņķa detaļu.

Aizsardzība pret aizsalšanu Aparāts jāuzstāda no sala pasargātās telpās. Ja pastāv sala risks, piem., uzstādot laukā, aparāts jāiztukšo un jāizskalo ar antifrīzu. Sietfiltrs ūdens pievadā

Aizslēgt ūdens padevi. Atskrūvēt no ierīces ūdens padeves šļūteni. Izbīdiet sietfiltru ar skrūvgriezi ārā no pieslēguma. Sietfiltra tīrīšana Iemontējiet apgrieztā secībā.

Norāde: Aizsardzībai pret koroziju un skābju palieku neitralizēšanai mēs pēc tam iesakām no tīrīšanas līdzekļa tvertnes caur aparātu izsūknēt sārmainu šķīdumu (piem., RM 81). Izskalot aparātu ar antifrīzu Norāde: Ievērojiet antifrīza ražotāja lietošanas norādījumus. Tvertnē ar pludiņu līdz pašai augšai iepildiet tirdzniecībā pieejamu antifrīzu. Zem augstspiediena izejas palieciet savākšanas tvertni. Ieslēdziet aparātu un darbiniet tik ilgi, līdz reaģē ar pludiņu aprīkotās tvertnes ūdens trūkuma drošinātājs un aparāts izslēdzas. Piepildiet katla pamatni un sifonu ar antifrīzu. Līdz ar to tiek panākta noteikt aizsardzība pret koroziju.

Ieskrūvējiet skrūvi M8x30 sietfiltrā. Izvelciet skrūvi un sietfiltru ar knaiblēm. Sietfiltra tīrīšana Iemontējiet apgrieztā secībā. Atkaļķošana Ja cauruļvados ir nogulsnes, palielinās plūsmas pretestība, kā rezultātā reaģē manometriskais slēdzis. Bīstami Sprādziena risks uzliesmojošu gāzu ietekmē! Atkaļķošanas laikā aizliegts smēķēt. Nodrošiniet labu ventilāciju. Bīstami Risks apdedzināties ar skābi! Lietojiet aizsargbrilles un aizsargcimdus. Veikšana Atkaļķošanai atbilstoši likumu noteikumiem drīkst izmantot tikai kaļķakmens šķīdinātājus ar pārbaudes zīmi. – RM 100 (pasūt. Nr. 6.287-008) noņem kaļķakmeni un vienkāršus kaļķakmens un mazgāšanas līdzekļu palieku savienojumus. – RM 101 (pasūt. Nr. 6.287-013) noņem nogulsnes, kuras nevar notīrīt ar RM 100. Piepildiet 20 litru tvertni ar 15 l ūdens. Pielejiet litru kaļķakmens šķīdinātāja. Pieslēdziet ūdens šļūteni tieši pie sūkņa galvas un brīvo galu iekariet tvertnē. Pieslēgto smidzināšanas cauruli bez sprauslas ielieciet tvertnē. Atveriet rokas smidzinātājpistoli un neaizveriet to atkaļķošanas laikā. Pārslēdziet aparāta slēdzi uz "Deglis ieslēgts", līdz sasniegti apm. 40 °C. Izslēdziet aparātu un atstājiet to uz 20 minūtēm. Rokas smidzinātājpistolei jāpaliek atvērtai. Pēc tam izsūknējiet aparātu tukšu.

LV - 10 Palīdzība darbības traucējumu gadījumā Bīstami Savainošanās risks! Pirms jebkuriem apkopes un remontdarbiem ir jāizslēdz galvenais slēdzis vai jāatvieno Cekon kontakts. Darbības traucējums Aparāts nedarbojas, nedeg darba gatavības kontrollampiņa (F) Iespējamais cēlonis Ierīcē nav sprieguma. Ieslēgta drošības laika komutācijas sistēma. Pārdedzis vadības ķēdes drošinātājs (F3). Drošinātājs iekļauts galvenajā transformatorā (T2). Bojāts manometriskais slēdzis HD (augstspiediena) vai ND (zemspiediena). Bojāts moduļa taimeris (A1). + deg motora pārkaršanas kontrollampiņa (G) Reaģējis temperatūras sensors (WS) motorā vai pārslodzes aizsardzības slēdzis (F1). Reaģējis ūdens trūkuma drošinātājs tvertnē ar pludiņu. Deglis neaizdegas vai iekār- Pārāk zemu iestatīts temperatūras tas darbības laikā nodziest regulators (B). liesma Aparāta slēdzis nav ieslēgts uz degli. Reaģējis drošības bloka ūdens trūkuma drošinātājs. Aizvērts gāzes krāns. Reaģējis maksimālās temperatūras ierobežotājs ūdens izvadā (> 110 °C). Traucējuma novēršana Pārbaudīt elektrotīklu. Ar aparāta slēdzi uz īsu brīdi izslēdziet un tad atkal ieslēdziet aparātu. Ievietojiet jaunu drošinātāju, ja tas pārdeg no jauna, novērsiet pārslodzes cēloni. Kam jāveic Elektriķis Operators Pārbaudiet manometrisko slēdzi. Klientu apkalpošanas dienests Klientu apkalpošanas dienests Pārbaudiet pieslēgumus, vajadzības gadīju- Klientu apkalpošamā nomainiet. nas dienests Novērsiet pārslodzes cēloni. Klientu apkalpošanas dienests Novērsiet ūdens trūkumu. Operators Iestatiet lielāku temperatūras vērtību. Operators Ieslēdziet degli. Operators Nodrošiniet pietiekamu ūdens padevi. Pārbaudiet aparāta hermētiskumu. Atveriet gāzes krānu. Ļaujiet katlam atdzist un iedarbiniet aparātu no jauna. Pārbaudiet temperatūras regulatoru. Operators Operators Operators Klientu apkalpošanas dienests Deg izplūdes gāzu termosta- Nav gāzes padeves. Atjaunojiet gāzes padevi. Operators ta kontrollampiņa (K) Aizsprostots tīrā gaisa pievads vai Pārbaudiet ventilāciju un izplūdes gāzu sistē- Operators netīrā gaisa izvads. mu. Pārkarsusi katla pamatne. Reaģē- Caur izplūdes gāzu mērcauruli iepildiet 5 lit- Operators jis maksimālās temperatūras iero- rus ūdens. bežotājs katla pamatnē (> 80 °C). Katla pamatnē nav kondensāta. Bojāts gāzes aizdedzes automāts. Nospiediet gāzes releja atbloķēšanas tausti- Operators ņu (I). Klientu apkalpošaNedarbojas aizdedze. * Pārbaudiet gāzes aizdedzes automāta un aizdedzes kabeļa elektronu attālumu. Koriģē- nas dienests jiet attālumu vai nomainiet bojātās daļas. Ja nepieciešams, notīriet. Bojāts ventilators vai apgriezienu Pārbaudiet ventilatoru un apgriezienu skaita Klientu apkalpošaskaita vadības bloks. * vadības bloku. Pārbaudiet kontaktu un pieva- nas dienests du. Bojātās daļas nomainiet.

Norāde Nospiediet izplūdes gāzu termostata atbloķēšanas taustiņu (J), lai atbloķētu liesmas kontroli. LV - 11

Darbības traucējums Iespējamais cēlonis Traucējuma novēršana Deg izplūdes gāzu termosta- Reaģējis izplūdes gāzu temperatū- Atveriet rokas smidzinātājpistoli, līdz atdzisuta kontrollampiņa (K) ras ierobežotājs. si iekārta. Lai atbloķētu temperatūras ierobežotāju, no vadības pults izslēdziet un ieslēdziet iekārtu. Ja darbības traucējums atkārtojas, konsultējieties ar klientu apkalpošanas dienestu. Deg pretapkaļķošanās kon- Izlietots ūdens mīkstinātājs. Iepildiet ūdens mīkstinātāju. trollampiņa (H) Nepietiekama tīrīšanas līDozēšanas vārsts ir pozīcijā "0". Noregulējiet tīrīšanas līdzekļa dozēšanas dzekļa padeve vai tās nav vārstu. vispār Aizsprostots tīrīšanas līdzekļa filtrs Iztīriet vai piepildiet. vai tukša tvertne. Neblīvas vai aizsprostotas tīrīša- Pārbaudiet, iztīriet. nas līdzekļa šļūtenes, dozēšanas vārsts vai magnētiskais vārsts. Bojāta elektronika vai magnētisNomainiet kais vārsts. Aparāts sasniedz maksimālo Izskalota sprausla. Nomainiet sprauslu. spiedienu Tukša tīrīšanas līdzekļa tvertne. Iepildiet tīrīšanas līdzekli. Nepietiekams ūdens daudzums. Nodrošiniet pietiekamu ūdens padevi. Aizsprostots ūdens pievada siet- Pārbaudiet, izmontējiet un iztīriet sietfiltru. filtrs. Neblīvs tīrīšanas līdzekļa dozēša- Pārbaudiet un noblīvējiet. nas vārsts. Neblīvas tīrīšanas līdzekļa šļūtenes. Nomainiet Sprūst pludiņa vārsts. Pārbaudiet tā kustīgumu. Neblīvs drošības vārsts. Pārbaudiet iestatījumu, vajadzības gadījumā iemontējiet jaunu blīvi. Neblīvs vai pārāk zemu iestatīts Pārbaudiet vārstus, bojājumu gadījumā nodaudzuma regulēšanas vārsts. mainiet, ja netīri - iztīriet. Bojāts spiediena reducēšanas Nomainiet magnētisko vārstu. magnētiskais vārsts. Klaudz augstspiediena sūk- Bojāts amortizators. Nomainiet amortizatoru. nis, strauji svārstās manometrs Ūdens sūknis nedaudz iesūc gaisu. Pārbaudiet sūkšanas sistēmu un novērsiet neblīvo vietu. Kad rokas smidzinātājpistole Aizsprostota smidzināšanas cau- Pārbaudiet, iztīriet. ir atvērta, aparāts nepārrules sprausla. traukti ieslēdzas/izslēdzas Aizkaļķojies aparāts. Skatiet sadaļu "Atkaļķošana". Mainījies pārplūdes vārsta komutā- Noregulējiet pārplūdes vārstu no jauna. cijas punkts. Aizsprostots ūdens trūkuma droši- Pārbaudiet, izmontējiet un iztīriet sietfiltru. nātāja sietfiltrs. Aparāts neizslēdzas, kad aiz- Sūknis nav pilnībā atgaisots. Pārslēdziet aparāta slēdzi uz "0" un pavelciet vērta rokas smidzinātājpistole rokas smidzinātājpistoli, līdz no sprauslas vairs neizplūst šķidrums. Pēc tam atkal ieslēdziet aparātu. Atkārtojiet šo procesu, kamēr sasniegts pilns darba spiediens. Bojāts drošības vārsts vai drošības Atjaunojiet drošības vārstu vai blīvi. vārsta blīve. Pārplūdes vārsta manometriskais Pārbaudiet manometrisko slēdzi un pārplūslēdzis. des vārstu.

LV - 12 Kam jāveic Operators Operators Operators Operators Operators Klientu apkalpošanas dienests Operators Operators Operators Operators Operators Operators Operators Klientu apkalpošanas dienests Klientu apkalpošanas dienests Klientu apkalpošanas dienests Klientu apkalpošanas dienests Operators Operators Operators Klientu apkalpošanas dienests Operators Operators Klientu apkalpošanas dienests Klientu apkalpošanas dienests Piederumi Mazgāšanas līdzekļi Tīrīšanas līdzekļi atvieglo tīrīšanas uzdevumu izpildi. Tabulā parādīti izvēlei pieejamie tīrīšanas līdzekļi. Pirms tīrīšanas līdzekļu lietošanas noteikti jāievēro norādījumi uz iepakojuma. Pielietošanas joma Netīrumi, pielietojuma veids Mazgāšanas līdzekļi Transportlīdzekļu indus- Putekļi, ielu netīrumi, minerāleļļas trija, degvielas uzpildes (uz lakotām virsmām) stacijas, ekspeditori, autoparki Transportlīdzekļa iekonservēšana Metālapstrādes industrija Eļļas, smēres, putekļi un līdzīgi netīrumi Pārtikas rūpniecības uz- Nelieli līdz vidēji netīrumi, tauki/eļņēmumi ļas, lielas virsmas Darva Tīrīšana un dezinfekcija Dezinfekcija Kaļķis, minerālu nosēdumi Sanitārais mezgls *** Kaļķis, urīnakmens, ziepes utt. pH vērtība (apm.) 1 % šķīdums ūdensvada ūdenī RM 55 ASF ** RM 22/80 pulveris ASF 12/10 RM 81 ASF RM 803 ASF RM 806 ASF RM 42 aukstais vasks augstspiediena tīrīša8 nas iekārtām RM 820 karstais vasks ASF RM 821 smidzināmais vasks ASF RM 824 super pērļu vasks ASF RM 44 riteņu disku tīrīšanas gēls RM 22 pulveris ASF RM 55 ASF RM 81 ASF RM 803 ASF RM 806 ASF RM 31 ASF (lielai netīrībai) RM 39, šķidrs (ar pretkorozijas aizsardzību) RM 55 ASF RM 81 ASF RM 882 gēla putas OSC RM 58 ASF (putojošs tīrīšanas līdzeklis) RM 31 ASF * RM 33 * RM 732 RM 735 RM 25 ASF * RM 59 ASF (tīrīšana ar putām) RM 25 ASF * (pamattīrīšana) RM 59 ASF (tīrīšana ar putām) RM 68 ASF

• = tikai īslaicīgai izmantošanai, divu soļu metode, noskalot ar tīru ūdeni ** = ASF = emulģējošs *** = iepriekšējai apsmidzināšanai der Foam-Star 2000 LV - 13

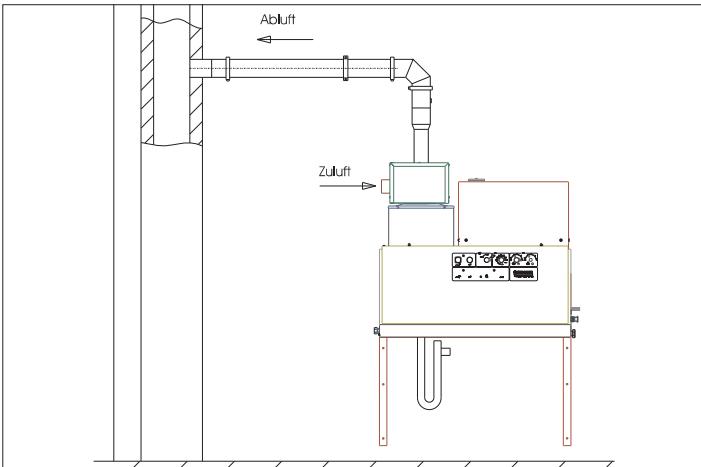

Gāzes aparāts ar izplūdes gāzu iekārtu, kas sadegšanas gaisu saņem no uzstādīšanas telpas Iekārtas instalācija Tikai pilnvarotam profesionālam personālam! Tips B23

Vispārīgā informācija

Aparāta apsildes iekārta ir apkures iekārta. Veicot uzstādīšanu, ir jāievēro vietējie, spēkā esošie noteikumi. Izmantojiet tikai pārbaudītus skursteņus/izplūdes vadus. Gāzes aparāts bez plūsmas drošinātāja, kam tiek apskalotas visas zem spiediena esošās sadegšanas gaisa izplūdes kanāla daļas. B23 instalācija dod iespēju aparātu pieslēgt pie parasta vienvelkmes skursteņa atbilstoši DIN 18160 un darbināt atkarībā no telpas gaisa. Priekšnoteikums ir, lai skurstenis būtu piemērots siltumspējas iekārtu pieslēgšanai (piem., skurstenī ievilkta nerūsējošā tērauda caurule). Vispārēja informācija par gāzi

Gāzes vadu instalāciju, kā arī aparāta pieslēgšanu gāzes sistēmai drīkst veikt tikai reģistrēts gāzes un ūdens apgādes uzņēmums. Gāzes degļa iestatīšanu un remontu drīkst veikt tikai apmācīti Kärcher klientu dienesta montieri. Gāzes vadi Gāzes vadā, kuram jābūt vismaz ar nominālo platumu 1 colla, jāiebūvē manometrs un slēgvārsts. – Tā kā augstspiediena sūknis rada vibrācijas, savienojums starp stacionāro gāzes vadu un aparātu jāaprīko ar elastīgu gāzes šļūteni. – Ja gāzes pievadi pārsniedz 10 m garumu, nominālajam diametram jābūt 1 1/2 collas vai lielākam. Gāzes pieslēguma pie aparāta nominālais diametrs ir 1 colla. Bīstami Pieskrūvējot elastīgo gāzes šļūteni pie degļa, pieslēguma nipelis jāpatur pretī ar uzgriežņatslēgu SW 36. Pieslēguma nipelis nedrīkst sagriezties attiecībā pret degļa korpusu. Vītņpieslēguma blīvējums jāizveido no DVGW sertificētiem blīvmateriāliem. Pēc pieslēgšanas jāpārbauda savienojuma vietas blīvums ar DVGW sertificētu aerosolu sūču meklēšanai. Gāzes vada caurules diametrs jāaprēķina atbilstoši DVGW TRGI 1986 vai TRF 1996. Aparāta gāzes pieslēguma nominālais diametrs automātiski nav uzskatāms par cauruļvada nominālo diametru. Gāzes vada izmēru izvēlei un instalācijai jānorit atbilstoši attiecīgajām normām un noteikumiem.

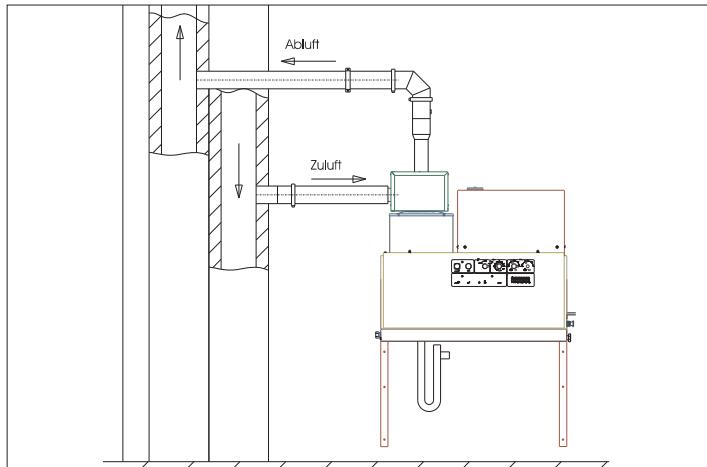

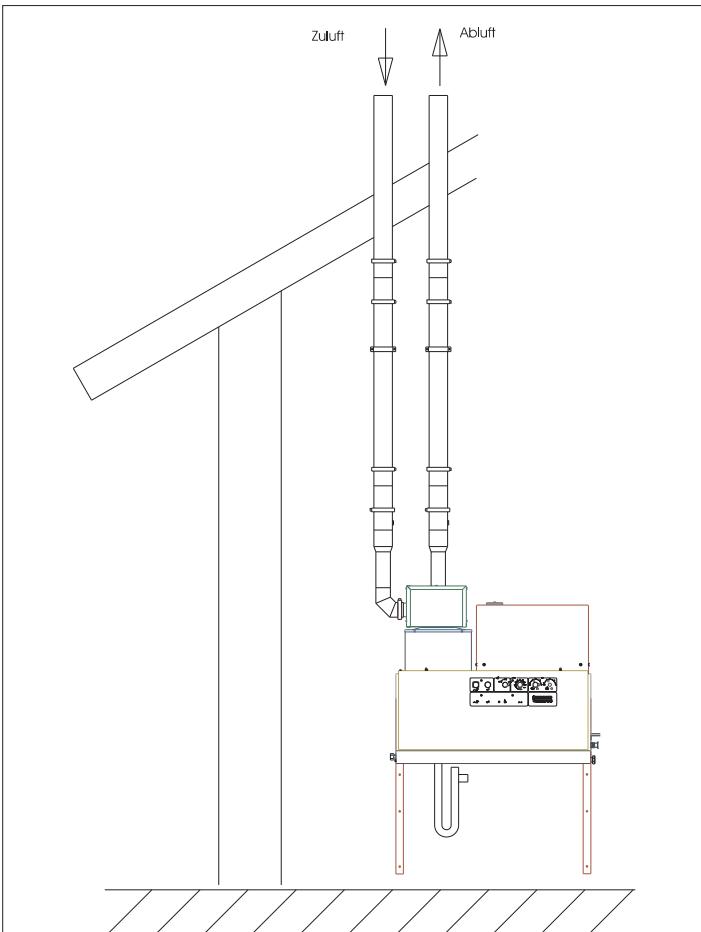

Gāzes aparāts ar izplūdes gāzu iekārtu, kas sadegšanas gaisu saņem caur slēgtu sistēmu laukā Tips C33 Gāzes aparāts ar sadegšanas gaisa pievadi un izplūdes gāzu izvadi vertikāli virs jumta. Ieejas atrodas tuvu viena otrai un ir ar vienādu spiedienu. Gaisa/izplūdes gāzu novadīšana

Ikvienam aparātam jābūt pieslēgtam pie dūmvada. Izplūdes gāzu izvadei jānotiek atbilstoši vietējiem noteikumiem un vienojoties ar atbildīgo skursteņslauķi. LV - 14 Kondensāta noplūde Tips C43 Gāzes aparāts ar sadegšanas gaisa pievadi un izplūdes gāzu izvadi pieslēgšanai pie gaisa-izplūdes gāzu sistēmas. Kondensāta vads ar sifonu jāpieslēdz tieši pie kondensāta pieslēguma. Sifona augstumam jābūt 30 cm. Sifons nav iekļauts piegādes komplektā. Kondensāta vadam nedrīkst būt fiksēta savienojuma ar kanalizāciju. Kondensātam brīvi jāizplūst piltuvē vai neitralizācijas tvertnē. Montāža pie sienas

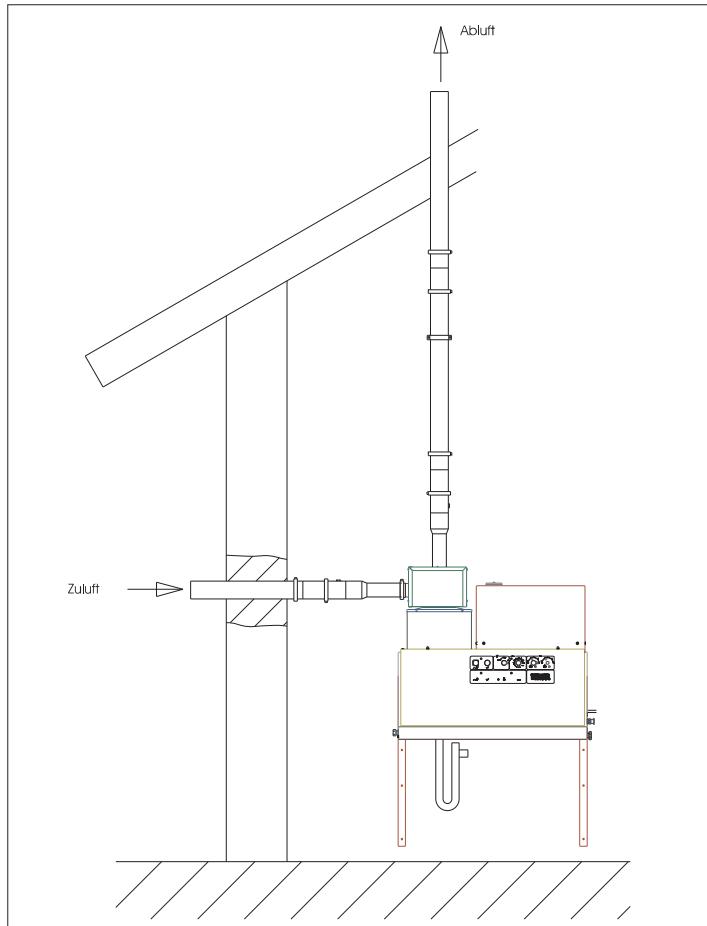

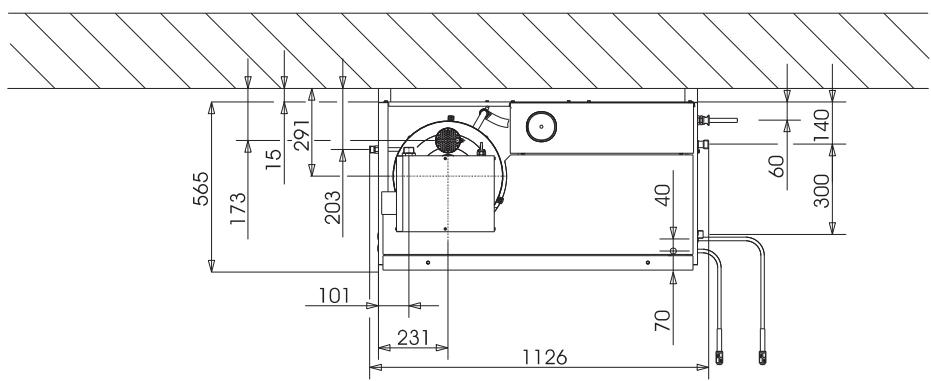

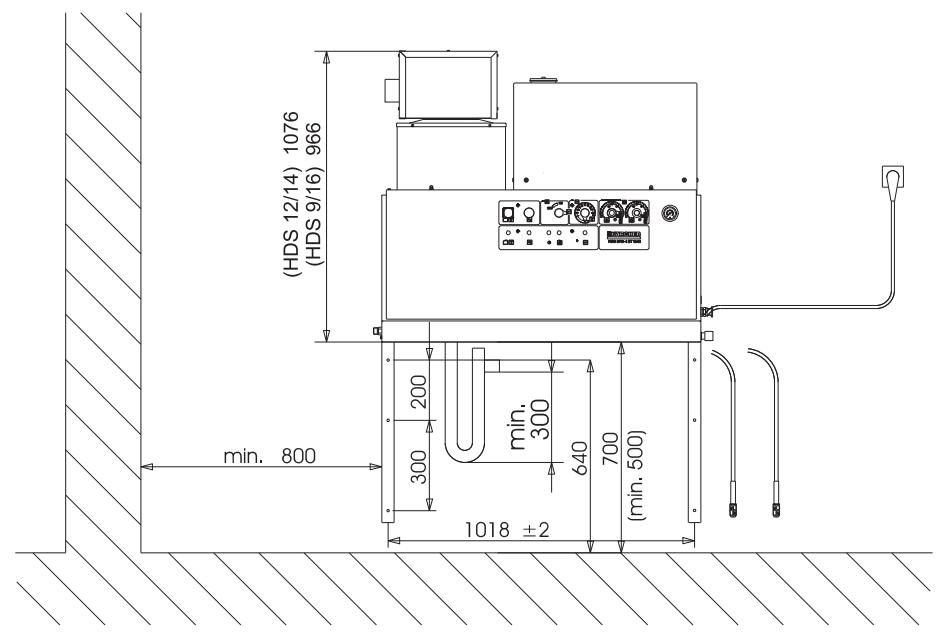

Tips C53 Gāzes aparāts ar dalītu sadegšanas gaisa pievadi un izplūdes gāzu izvadi. Ieejām ir dažāds spiediens. Pirms montāžas jāpārbauda sienas nestspēja. Komplektā esošie stiprinājuma materiāli piemēroti betonam. Dobjo būvakmeņu, ķieģeļu un gāzbetona sienām jāizmanto piemēroti dībeļi un skrūves, piem., enkurskrūves (urbumu izvietojumu skat. izmēru tabulā).

3. attēls - 19. un 25. poz.

Aparātu nedrīkst savienot stacionāri ar ūdensvadu vai augstspiediena cauruļvadu sistēmu. Noteikti jāuzmontē savienojuma šļūtenes.

Starp ūdensvadu sistēmu un savienojuma šļūteni jāuzstāda slēgvārsts. Augstspiediena vadu montāža Veicot augstspiediena vadu montāžu, jāievēro likumdevēja nacionālie noteikumi. – Spiediena samazinājumam cauruļvadā jābūt zem 1,5 MPa. – Uzstādītais cauruļvads jāpārbauda ar 32 MPa spiedienu. – Cauruļvada izolācijai jāiztur līdz 100 °C temperatūra. Tīrīšanas līdzekļa tvertņu uzstādīšana

3. attēls - 20. poz.

Tvertnes jāuzstāda tā, lai tīrīšanas līdzekļa zemākais līmenis būtu ne vairāk kā 1,5 m zem aparāta pamatnes un augšējais līmenis neatrastos virs aparāta pamatnes. Ūdens padeve

3. attēls - B un 19. poz.

Ūdens pievads ar piemērotu ūdens šļūteni jāpieslēdz ūdensvadu sistēmai. – Ūdens padeves jaudai jābūt vismaz 1300 l/h, ja ir 0,1 MPa spiediens. – Ūdens temperatūrai jābūt zem 30 °C. Norāde: Lai sasniegtu noteiktās sadegšanas vērtības, jāievēro tehniskajos datos norādītā dūmvada velkme. LV - 15

Elektropadeve Ekspluatācijas uzsākšana Uzmanību Nedrīkst pārsniegt maksimāli pieļaujamo tīkla pretestību strāvas pieslēguma vietā (skatīt tehniskos datus). Ja ir neskaidrības par Jūsu pieslēguma vietā pastāvošo tīkla pretestību, lūdzu, sazinieties ar Jūsu energoapgādes uzņēmumu. Norāde: Ieslēgšana rada īslaicīgu sprieguma samazināšanos. Nelabvēlīgu tīkla apstākļu gadījumā var rasties citu ierīču darbības traucējumi. – Pieslēgumu lielumus skatīt tehniskajos datos un ražotājfirmas datu plāksnītē. – Elektriskā pieslēgšana jāveic elektriķim un jāatbilst IEC 60364-1. – Strāvu vadošajām daļām, kabeļiem un ierīcēm darba vietas tuvumā jābūt nevainojamā stāvoklī un pasargātām no ūdens strūklas. Lai izvairītos no elektrotraumām, mēs iesakām kontaktligzdas aprīkot ar iepriekš ieslēdzamu noplūdes strāvas drošinātājslēdzi (nominālais nostrādes strāvas stiprums maks. 30 mA). Aparāts rūpnīcā kā dabasgāzes aparāts iestatīts uz gāzes veidu G 20 un kā šķidrās gāzes aparāts - uz gāzes veidu G 31. Pārregulējot dabasgāzes aparātu uz gāzes veidu G 25 vai citu dabasgāzi (skat. datu plāksnīti) vai pārregulējot šķidrās gāzes aparātu uz gāzes veidu G 30 vai citu šķidro gāzi (skat. datu plāksnīti), atbilstoši servisa informācijai jāiestata dabasgāzes aparāta dabasgāzes izplūdes gāzu vērtības un šķidrās gāzes aparāta šķidrās gāzes vērtības. Komplektā esošajā tukšajā plāksnītē iedrukā jauno iestatīto gāzes veidu un piestiprina laukā aparāta labajā pusē. Vienlaikus jānoņem tur rūpnīcā piestiprinātā plāksnīte ar norādi G 20 (dabasgāzes aparātam) vai G 31 (šķidrās gāzes aparātam). Stacionārais elektropieslēgums Veiciet elektrisko pieslēgumu. Stacionārās augstspiediena tīrīšanas iekārtas izslēgšanai drošā un viegli pieejamā vietā jāuzstāda saslēdzams galvenais slēdzis (3. attēls - 6. poz.). Galvenā slēdža kontakta atverei jābūt vismas 3 mm. Elektropieslēgums ar kontaktdakšu/kontaktligzdu Uzmontējiet Cekon kontaktu aparāta pieslēguma kabelim. Iespraudiet Cekon kontaktu ligzdā. Lai izslēgtu stacionāro augstspiediena tīrīšanas iekārtu, Cekon kontaktam jābūt viegli pieejamam, lai to atvienotu no tīkla. Pārbaudiet gāzess pieslēgumu. Uzmanību Pārkarstot pastāv aparāta bojājumu risks. Pieslēdziet katla pamatnei sifonu un piepildiet ar ūdeni. Caur dūmvada atveri iepildiet katlā 4 litrus ūdens. Pirms pirmās lietošanas reizes nogrieziet ūdens sūkņa eļļas tvertnes vāciņa galu. Pasākumi pirms ekspluatācijas uzsākšanas

3. attēls - 14. poz.

Savienojiet augstspiediena šļūteni ar rokas smidzinātājpistoli un pieslēdziet aparāta augstspiediena izejai vai augstspiediena cauruļvadu sistēmai.

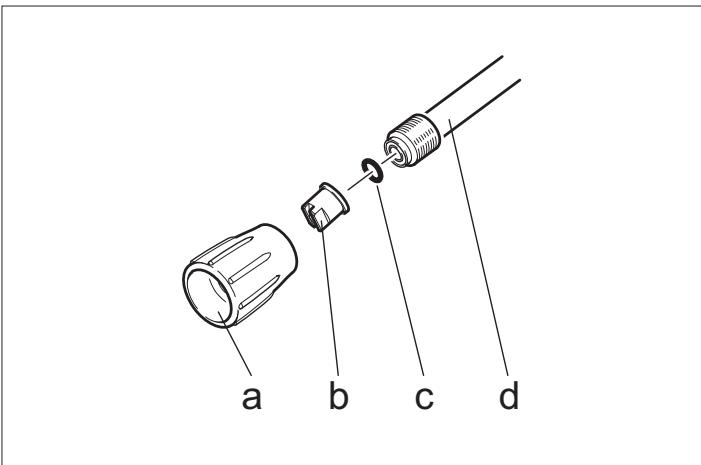

Sprauslas uzgali (b) ar uzmavuzgriezni (a) piestipriniet pie smidzināšanas caurules (d). Sekojiet, lai blīvgredzens (c) precīzi iegultu gropē.

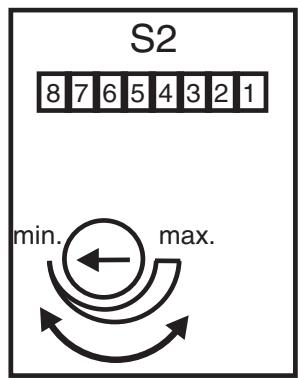

LV - 16 Pretapkaļķošanās aizsardzība Gaidīšanas laika regulēšana Gaidīšanas laika iestatīšana notiek lielajā sistēmplatē elektrosadales skapja kreisajā sānmalā.

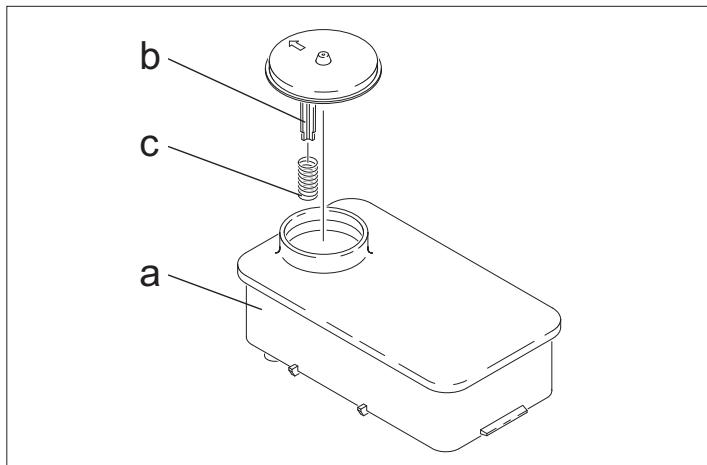

min. Noņemiet no ūdens mīkstinātāja tvertnes (a) vāciņa turētāja (b) atsperi (c). Piepildiet tvertni ar Kärcher ūdens mīkstinātāja šķīdumu RM 110 (pasūt. Nr. 2.780-001). Bīstami Bīstams elektriskais spriegums! Iestatīšanu drīkst veikt tikai elektromontieris. Vietējās ūdens cietības noskaidrošana: – vietējā ūdens apgādes uzņēmumā, – ar ūdens cietības kontrolierīci (pasūt. Nr. 6.768-004). Noņemiet aparāta pārsegu. Atveriet vadības pults sadales kārbu. max. Gaidīšanas laiks rūpnīcā iestatīts uz minimālo laiku 2 minūtes un to var pagarināt līdz maksimāli 8 minūtēm.

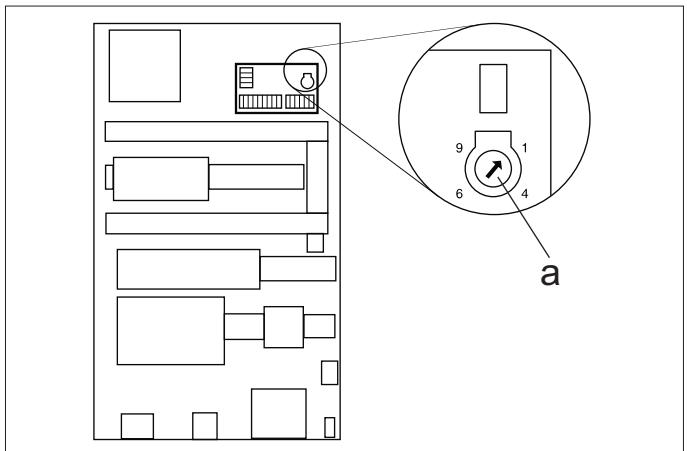

Iestatiet grozāmo potenciometru (a) atbilstoši ūdens cietībai. Pareizo iestatījuma vērtību varat skatīt tabulā. Piemērs: Ja ūdens cietība ir 15 °dH, iestatiet grozāmo potenciometru uz skalas vērtību 6. No tā izriet, ka pauzes ilgums ir 31 sekunde, t.i., magnētiskais vārsts īslaicīgi atveras ik pēc 31 sekundes. Ūdens cietība (°dH) Grozāmā potenciometra skala Pauzes ilgums (sekundes)

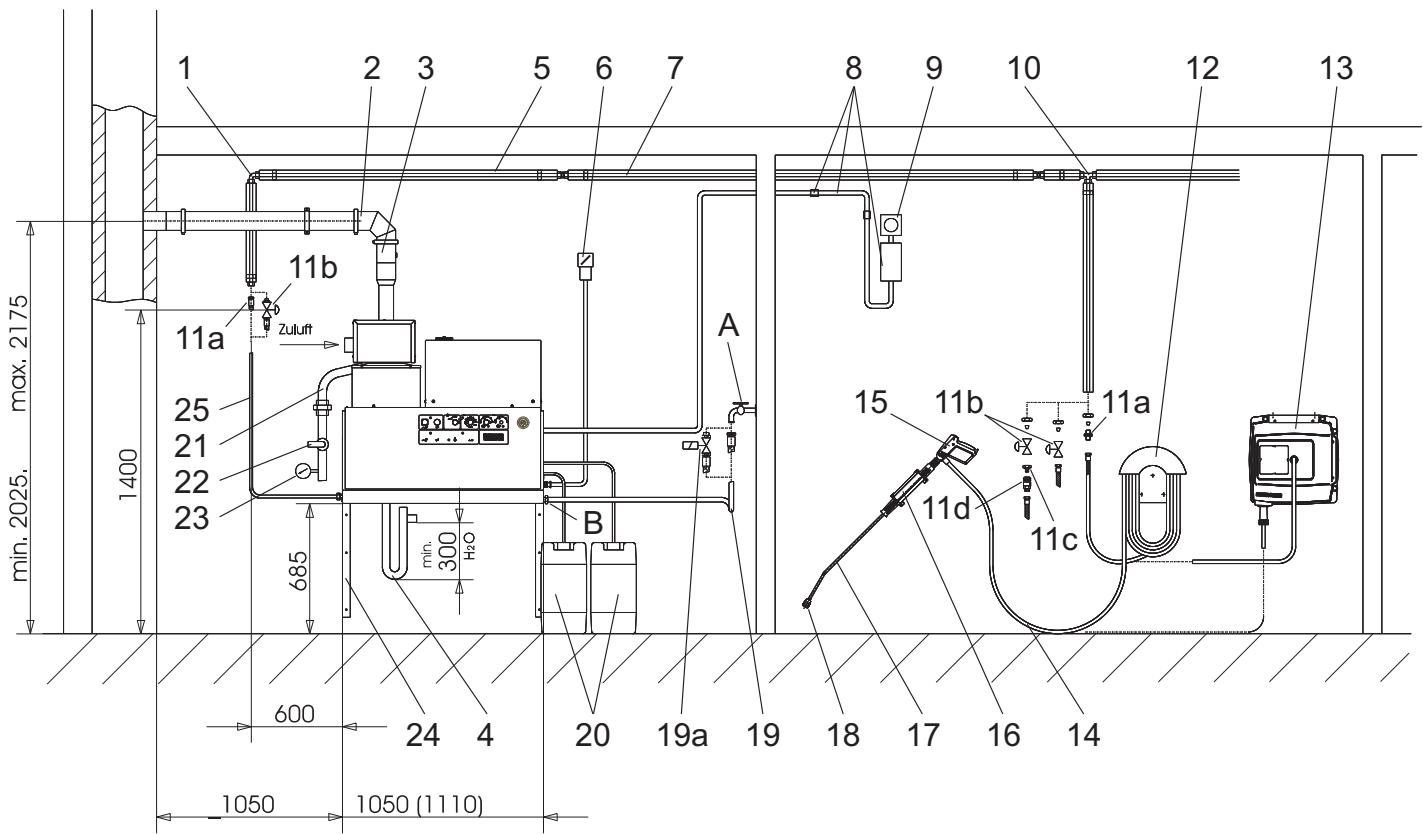

Instalācijas materiāls

Poz. Instalācijas materiāls

Šļūtenes turētājs Šļūtenes uztīšanas trumulis Augstspiediena šļūtene 10 m Easypress rokas smidzinātājpistole Regulēšanas poga HDS 9/16-4 Regulēšanas poga HDS 12/14-4 Smidzināšanas caurules turētājs Strūklas padeves caurule Sprauslas uzgalis HDS 9/16-4 Sprauslas uzgalis HDS 12/14-4 Ūdens šļūtene Ūdens pievada magnētiskais vārsts Tīrīšanas līdzekļa tvertne, 60 l Gāzes šļūtene R1" Gāzes slēgvārsts R1" Manometrs, gāzes (Uzmanību! Uzstādīšanas vietā jāuzmontē slēgvārsts.) Sienas konsoles detaļu komplekts Grīdas sastatņu detaļu komplekts Augstspiediena šļūtene

Poz. Instalācijas materiāls

Leņķa vītņsavienojums Pieslēgumdetaļu komplekts, izplūdes gāze Katla pieslēgumdetaļu komplekts, izplūdes gāze Sifona detaļu komplekts Siltumizolācija Galvenais slēdzis Cauruļvadu komplekts, cinkots tērauds Cauruļvadu komplekts, nerūsējošs tērauds Tālvadības detaļu komplekts Avārijas slēdža detaļu komplekts T veida skrūvsavienojums Pieslēgumcaurule, misiņš Pieslēgumcaurule, nerūsējošs tērauds Slēgvārsts NW 8, cinkots tērauds Slēgvārsts NW 8, nerūsējošs tērauds Ātrā savienotāja fiksētā detaļa Ātrā savienotāja brīvā detaļa

LV - 18 Pasūtījuma nr. 2.042-001 2.637-238 6.388-083 4.775-463 4.775-470 4.775-471 2.042-002 4.760-550 2.883-402 2.883-406 4.440-282 4.743-011 5.070-078 6.388-228 6.412-389 6.412-059 2.053-005 2.210-008 6.389-028 EK Atbilstības deklarācija Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. Iekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku. Produkts: Tips: Augstspiediena tīrīšanas aparāts 1.251-xxx Attiecīgās ES direktīvas: 2009/142/EK 2006/42/EK (+2009/127/EK) 2004/108/EK Piemērotās harmonizētās normas: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 61000–3–2: 2006+A1: 2009+A2: 2009 HDS 12/14: EN 61000–3–3: 2008 HDS 9/16: EN 61000–3–11: 2000 Piemērotās specifikācijas: QA 195 (nav LPG) Reģistrācijas iestādes nosaukums: 2009/142/EK GASTEC Wilmersdorf 50 7327 AC Apeldoorn Ident. Nr. 0063 5.957-648 Apakšā parakstījušās personas rīkojas uzņēmuma vadības uzdevumā un pēc tās pilnvarojuma. CEO Head of Approbation Par dokumentāciju sastādīšanu atbildīgā persona: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tālr.: +49 7195 14-0 Fakss: +49 7195 14-2212 Winnenden, 2010/12/01 Garantija Katrā valstī ir spēkā mūsu kompetentās pārdošanas sabiedrības izdotie garantijas nosacījumi. Iespējamos ierīces traucējumus garantijas laikā novērsīsim bez maksas, ja iemesls ir materiāla vai ražotāja kļūda. LV - 19

Klientu apkalpošanas dienests Iekārtas tips: Ražotāja Nr.: Ekspluatācija uzsākta: Pārbaude veikta: Pārbaudes rezultāts: Paraksts Pārbaude veikta: Pārbaudes rezultāts: Paraksts Pārbaude veikta: Pārbaudes rezultāts: Paraksts Pārbaude veikta: Pārbaudes rezultāts: Paraksts
