klang bar3 mr - Soundbar LOEWE - Kostenlose Bedienungsanleitung

Produkttyp	Soundbar
Marke	Loewe
Modell	klang bar3 mr
Abmessungen (L x H x T)	950 x 68 x 160 mm
Gewicht	5,9 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch im Standby	< 0,5 W
Ausgangsleistung	180 W RMS
Frequenzgang	60 Hz – 20 kHz
Drahtlose Konnektivität	Wi-Fi 802.11 a/b/g/n/ac, Bluetooth 5.0 + EDR
Unterstützte Audioformate (HDMI)	DTS, DTS-HD, DTS:X, DTS Virtual:X, Dolby Digital, Dolby Digital Plus, Dolby True HD, Dolby Atmos, LPCM 2ch/Mch, Dolby MAT
Videoeingänge	2 x HDMI, 1 x optisch, 1 x AUX (3,5 mm), 1 x USB
Ausgänge	1 x HDMI eARC/ARC, 6 x Cinch (externe Lautsprecher), 1 x 12-V-Trigger
Hauptfunktionen	Integriertes Chromecast, AirPlay 2, DTS Play-Fi, Dolby Atmos, Multiroom-Modus, Spotify Connect, Nachtmodus, Soundvoreinstellungen
Kompatible externe Lautsprecher	Bis zu 6 kabellose WDAL 2.0 Lautsprecher oder aktive kabelgebundene Lautsprecher
Streaming-Unterstützung	Spotify Connect, Chromecast, AirPlay 2
Pflege und Reinigung	Vor Reinigung vom Stromnetz trennen; nur trockenes Tuch verwenden
Sicherheit	Doppelte Isolierung (Klasse II), Überlastschutz, automatische Abschaltung nach 15 Minuten
Reparierbarkeit	Reparatur nur durch qualifiziertes Personal; keine Ersatzteile im Lieferumfang
Entsorgung	Nicht mit dem Hausmüll entsorgen; Recycling gemäß WEEE-Richtlinie

Häufig gestellte Fragen - klang bar3 mr LOEWE

Wie verbinde ich meine Loewe klang bar3 mr Soundbar mit meinem Fernseher über HDMI ARC?

Verwenden Sie das mitgelieferte HDMI-Kabel, um den HDMI OUT (TV eARC/ARC)-Anschluss der Soundbar mit dem HDMI-ARC-Port Ihres Fernsehers zu verbinden. Stellen Sie sicher, dass die Funktionen HDMI-CEC und ARC in den Einstellungen Ihres Fernsehers aktiviert sind. Die Soundbar schaltet sich automatisch mit dem Fernseher ein und Sie können die Lautstärke mit der TV-Fernbedienung steuern.

Warum kommt kein Ton von der Soundbar?

Überprüfen Sie zuerst, ob die richtige Eingangsquelle ausgewählt ist (drücken Sie Source). Stellen Sie sicher, dass der Ton nicht stummgeschaltet ist (Stummtaste). Wenn Sie eine optische oder AUX-Verbindung verwenden, prüfen Sie, ob das Quellgerät ein Signal sendet. Setzen Sie die Soundbar als letztes Mittel auf die Werkseinstellungen zurück (halten Sie die Wiedergabe-/Pausetaste im Standby-Modus 8 Sekunden lang gedrückt).

Wie verbinde ich ein Smartphone über Bluetooth?

Drücken Sie mehrmals Source, bis auf dem Display BT angezeigt wird. Aktivieren Sie Bluetooth auf Ihrem Smartphone und suchen Sie nach klang bar3 mr. Wählen Sie es zum Pairing aus. Halten Sie bei Bedarf die Taste Wiedergabe/Pause gedrückt, um ein vorheriges Gerät zu trennen.

Kann ich die Soundbar mit zusätzlichen Lautsprechern verwenden?

Ja, Sie können bis zu 6 kabellose WDAL 2.0 Lautsprecher oder aktive kabelgebundene Lautsprecher über die Cinch-Ausgänge auf der Rückseite anschließen. Verwenden Sie die Schalter SUB/REAR/FRONT/CENTER, um jeden Kanal zu konfigurieren (SMALL oder LARGE). Drücken Sie für das kabellose Pairing die Taste PAIRING.

Wie kann ich Dolby Atmos nutzen?

Dolby Atmos ist nur über HDMI (eARC/ARC) verfügbar. Verbinden Sie Ihre Quelle (Blu-ray-Player, Fernseher) mit einem High-Speed-HDMI-Kabel. Stellen Sie sicher, dass der Fernseher eARC unterstützt und das Audioformat auf Passthrough oder Keine Kodierung eingestellt ist. Das violette Dolby-Atmos-Symbol wird auf der Vorderseite angezeigt.

Wie aktualisiere ich die Software der Soundbar?

Laden Sie die neueste Firmware-Version von www.loewe.de herunter und kopieren Sie die Datei auf einen USB-Stick (Format FAT32). Schließen Sie den Stick an den USB-Anschluss der eingeschalteten Soundbar an und wählen Sie die USB-Quelle aus. Das Update startet automatisch. Trennen Sie das Gerät während des Updates nicht vom Strom.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie die Batterien: Entfernen Sie bei Erstgebrauch den Schutzstreifen oder ersetzen Sie die Batterien (2x CR2032). Richten Sie die Fernbedienung auf den vorderen Sensor. Vermeiden Sie direktes Sonnenlicht oder Leuchtstofflampenlicht auf dem Sensor. Wenn das Problem weiterhin besteht, setzen Sie die Soundbar zurück.

Wie aktiviere ich den Multiroom-Modus?

Drücken Sie die Tasten Preset () und dann Nacht () auf der Fernbedienung, um den Multiroom-Modus zu aktivieren. Das Wi-Fi bleibt im Standby-Modus aktiv, sodass ein Fernwecken über DTS Play-Fi oder AirPlay 2 möglich ist. Beachten Sie, dass der Stromverbrauch höher ist.

Kann ich Musik über Spotify streamen?

Ja, die Soundbar unterstützt Spotify Connect. Öffnen Sie die Spotify-App auf Ihrem Telefon, Tablet oder Computer, starten Sie die Wiedergabe und tippen Sie auf das Spotify Connect-Symbol, um die klang bar3 mr auszuwählen. Stellen Sie sicher, dass die Soundbar mit demselben Wi-Fi-Netzwerk verbunden ist.

Wie reinige ich die Soundbar?

Trennen Sie das Gerät vor der Reinigung immer vom Strom. Verwenden Sie ein trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Flüssigkeiten, Sprühreiniger oder Scheuermittel. Vermeiden Sie das Eindringen von Feuchtigkeit durch die Lüftungsöffnungen.

BEDIENUNGSANLEITUNG klang bar3 mr LOEWE

dass Sie sich für ein Produkt von Loewe entschieden haben. Wir sind glücklich Sie als unseren Kunden begrüßen zu dürfen. Bei Loewe vereinen wir höchste Ansprüche an Technik, Design und Bodienkomfort. Dies gilt gleichermaßen für Femsehgerate, Audiogerate und Zubehör, Technik und Design erfüllen keinen Selbstzwock, sondern sollen in ihrem Zusammenspiel das bestmögliche Audio- und Videoperiebnis für unsere Kunden ermöglichen.

Unser Design orientiert sich nicht an kurzlebigen Modetrends. Schließlich haben Sie ein hochwertiges Gerät erworben, das Sie auch noch in Zukunft genießen wollen.

Inhalt Lieferumfang

Lieferumfang....2

Position des Typenschilds....2

1 Wichtige Sicherheitshinweise ..... 3

2 Fernbedienung 5

3 Hauptgerät-Komponenten......6

4 Platzierung....7

5 Anschluss der Soundbar ..... 7

6 Multiroom-Audio 8

7 Grundfunktionen....8

8 Externe Lautsprecher ..... 9

9 Bluetooth-Betrieb 10

10 USB-Betrieb 10

11 12-V-Trigger....10

12 Chromecast integriert.... 10

13 Dolby Atmos ^® 10

14 Spotify 11

15 Software-Update....11

16 Apps....11

Fehlerbehebung....12

Technische Daten 13

Entsorgung....13

Entpacken Sie das Gerät vorsichtig und vergewissern Sie sich, dass alle Zubchorteile enthalten sind:

Soundbar

■ Stromkabel

■ HDMI-Kabel

■ Fernbedienung (inkl. 2x CR2032-Batteren)

- Schnellstart-Anleitung

■ Sicherheitshinweise

■ Technisches Datenblatt

Position des Typenschilds

Der Aufkleber mit Modellnummer und Betriebsspannung finden Sie auf der Unterseite des Produkts.

1 Wichtige Sicherheits-hinweise

Achtung: Lesen Sie diese Seite sorgfältig durch, damit ein sicherer Betrieb des Geräts gewahrleistet werden kann.

Halten Sie sich bei der Verwendung dieses Produkts an alle Sicherheits- und Becklenungseinweise.

Sie sollten die Sicherheits- und Bedienungsanweisungen aufbewahren, um bei Bedarf nachschlagen zu können.

Sie sollten sich genauestens an alle Warnhinweise hatten, die auf dem Produkt angebracht und in der Bedienungsanleitung aufgelistet sind.

Erklärung der Symbole

Schutzisorte Geräte (Klasso II). Dieses Elektrogerat wurde so konzipiert, dass keine Sicherheitsverbindung zu einem natürlichen Erder (Boden) erforderlich ist.

Diesos Symbol kennzeichnet Gefahren, die durch hohe Spannungen verursacht werden.

Dieses Symbol weist den Benutzer auf andere, besondere Risiken hin.

Dieses Symbol kennzeichnet Gefahren, die durch Brandentwicklung entstehen.

1.1 Aufstellung

1.1.1 Platzierung

Stellen Sie das Gerät auf eine stabile, ebere Fläche.

Stellen Sie dieses Gerät nicht in der Nähe von starken Magnetfeldern auf.

1.1.2 Kabel

Verlegen Sie die Stromkabel so, dass sie nicht beschädigt worden können. Das Notzkabe darf nicht geknickt und über keine scharlen Kanten verlegt werden, rierrand darf darauf troten und es darf keinen Chemikalen ausgesetzt werden. Letzteres gilt auch für das System als Ganzos. Ein Stromkabe mit schachafter Isolierung kann elektrische Schläge verursachen und birgt ein Brandrisiko. Daher muss es ausgetauscht werden, ehe Sie das Gerät erneut verwenden.

1.1.3 Benutzen Sie dieses Gerät nicht in der Nähe von Wasser

Das Gerät sollte niemals mit Wassertropfen oder Wasserspritzern in Berührung kommen – benutzen Sie es beispielsweise nicht in der Nahe einer Badewanne, eines Waschbeckens, einer Köchenspüle, einer Waschmaschine, in einem touchen Keller oder in einem Schwimmbad. Stellen Sie niemals mit Flüssigkeiten gefüllte Gefäße wie etwa Blumonvasen auf das Gerät.

1.1.4 Belüftung

Die Schilze und Öffnungen im Genäuse dienen der Beteftung des Cerates, gewährleisten einen zuverlässigen Betrieb und schutzen es vor Überhitzung, Blockieren Sie die Lüttungsöfnungen nicht. Installieren Sie das Gerät entsprechend den Herstelleranweisungen. Stellen Sie das Gerät niemars auf ein Bott, ein Sofa, einen Tepoch oder ähnliche weiche Oberflächen, weil des die Lüttungsöfnungen blockiert. Dieses Gerät sollte in keinem Bücherregal oder Einbauschrank installiert werden, solange keine ausreichende Belüttung garantiert ist.

1.1.5 Hitze

Installieren Sie das Gerät nicht in der Nähe von heißen Oberflächen. Dazu zahlen Heizkörper, Heizüfter, Ölen oder andere Geräte (einschließlich Verstärker), die heiß werden können. Stellen Sie keinesfalls Gegenstände mit einer offenen Flamme auf oder in die Nähe des Geräts – wie etwa Kerzen oder Laternen. Die installierten Batteren sollten keiner übermäßigen Hilfe ausgesetzt werden – wie etwa direktem Sonnenlicht, Feuer oder Ähnlichem.

1.1.6 Zubehör

Benutzen Sie nur vom Hersteller angegebenes Zubehör.

1.1.7 Netzwerkverbindung

Bitte vergewissern Sie sich, dass die Fire wall-Funktion an Ihrem Notzwerkzugriffspunkt (Router) aktiviert ist. Lesen Sie das entsprechende Kapitel in der Bedienungsanleitung Ihres Routers.

1.2 Verwendung

1.2.1 Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den Empfang und die Wiedergabe von Tonsignalen geeignet.

1.2.2 Fernbedienung

Wenn Sie der Sensor der Fernbedienung direktom Sonnenlicht oder hochfrequenzern Fluoreszenzlicht aussetzen, kann es zu Fehlfunktionen kommen. In solchen Fällen stellen Sie das System an einen anderen Ort, um solche Fehlfunktionen zu vermeiden.

Die mitgelieferter Batterien dienen der Funktionsoräfung und haben möglicherweise eine begrenzte Lebensdauer. Soile sich die Reichweite der Formbediction verringern, ersetzen Sie die alten Batterien durch neue.

1.2.3 Überlastung

Überlasten Sie keinstalls die Netzsteckdosen, Verlangerungskabel oder Mehrfachsteckcosen, da ansonsten Brandgefahr oder die Gefahr eines Stromschlags besteht.

1.2.4 Gewittersturm

Während eines Gewitters und bei längerer Nichtbenutzung sollten Sie das Gerät vom Netz trennen.

1.2.5 Eindringen von Fremdmaterial und Flüssigkeit

Stellen Sie sicher, dass keine Fremdkörper oder Flüssigkeiten durch die Lüftungsoff-rungen in das Gerät gelangen. Es besteht sonst die Gefahr, dass sie mit Hochspan-rungsbauteilen in Berührung kommen oder einen elektrischen Kurzschluss verursa- chen, und dies könnte zu einem Brand oder Stromschlag führen. Vergießen Sie nemals irgendwelche Flüssigkeiten auf dieses Gerät.

1.2.6 Risiken bei hoher Lautstärke

Das Gerät ist nicht dazu bestimmt, dass Sie mit Kepthörern hören. Um mögliche Gehörschräden zu vermeiden, sollten Sie über keinen längeren Zeitraum Musik oder andere Audiosignal-Quellen bei hoher Lautstärke hören.

1.2.7 Trennen von der Spannungsversorgung

Der Ein-/Ausschalter unterbricht die Spannungsversorgung in keiner Position vollständig. Wenn Sie das Gerät vollständig vom Netz trennen wollen, ziehen Sie das Netzkabel aus der Stockcose.

Der Netzstecker muss jederzeit problemlos zugangl ich sein, um das Gerät vom Netz trennen zu können.

1.3 Wartung

1.3.1 Gerätewartung

Versuchen Sie niemals, dieses Gerät selbst zu warten. Durch die Öffnungen oder durch das Entfernen von Abdeckungen können unter Spannung stehende Tele freigelegt worden, die bei Kontakt gelährlich sein können. Lassen Sie alle Wartungsarbeiten von qualifizierern Servicepersonal durchführen.

1.3.2 Reinigen Sie das Gerät nur mit einem trockenen Tuch!

Bovor Sie dieses Produkt reinigen, sollten Sie den Netzadapter des Geräts aus der Steckdose ziehen. Benutzen Sie keine flös sigen Reinigungsmittel oder Reinigungssprays. Verwenden Sie zur Reinigung lediglich ein leuchtes Tuch:

1.4 Batterien

Vorsicht! Verschlucken Sie die Batterie nicht!

In der Fernbedenung, die mit diesem Produkt geliefert wird, befindet sich eine Knopfzellenbatterie. Wenn diese Knopfzellenbatterie verschluckt wird, kann sie in nur

2 Stunden schwere innere Verbrennungen verursachen, die bis zum Tod führen können.

Bewahren Sie neue und gebrauchte Batterien außerhalb der Reichweite von Kindern auf.

Sollte sich das Batterelach nicht sicher schließen lassen, benutzen Sie das Produkt nicht mehr und halten Sie es von Kindern fern.

Wenn Sie glauben, dass jemand Batterien verschluckt oder sich in ein Körperteil ge steckt haben könnte, wenden Sie sich umgehend an einen Ärzt.

Vorsicht!

Es besteht Explosionsgelahr, wenn die Batterien durch den falschen Typ ersetzt werden.

Sie dürfen die Batterien nicht erhitzen oder zerlegen. Werfen Sie Batteren nie ins Feuer oder Wasser.

Batterien dürfen nicht zusammen mit anderen metallischen Gegenständen transportiert oder gelagert werden. Die Batterien könnten einen Kurzschluss verursachen, auslaufen oder explodieren.

Laden Sie eine Batterie niemals auf, außer es handelt sich nachweislich um einen wiederaufladbaren Typ.

Wenn Sie die Fernbedienung über einen längeren Zeitraum (mehr als einen Monat) nicht benutzen, entlicher Sie die Batterie aus der Fernbedienung, damit sie nicht auslaufen kann.

Sollten die Batterien auslaufen, wischen Sie das ausgelaufene Material im Batteriefach weg und ersetzen Sie die Batterien durch neue.

Verwenden Sie immer nur die angegebenen Batterien.

1.5 Reparatur

1.5.1 Schäden, die einer Reparatur bedürfen

Die Wartung sowie Reparaturarbeiten dürten nur von einem qualifizierten Kunden-service durchgeführt werden. Es ist eine Wartung/Reparatur erforderlich, wenn das Gerät eine Beschädigung aufwoist (z. B. das Netzteil), wenn Flussigkeit in das Gerät eingedrungen ist, wenn Gegenstände in das Gerät eingedrungen sind, wenn das Gerät Niederschlag oder Feuchtigkeit ausgesetzt war, wenn es nicht mehr ordnungsgemäß funktioniert oder wenn es heruntergefallen ist.

1.5.2 Zur Minimierung des Risikos von Stromschlag, Feuer usw.

Entfernen Sie keine Schrauben, Abdockungen oder Gehäuseteile.

1.6 Automatische

Energiesparfunktion

Das Gerät verfügt über eine automatische Energiesparfunktion. Diese Energiespartfunktion vorsetzt das Gerät innerhalb von 15 Minuten in den Stand-by-Modus, wenn eine sehr geringe Lautstärke eingestellt oder wenn das Gerät stummgeschaltet ist Beachten Sie bitte: Diese Einstellung kann nicht geändert worden.

EU-Konformitätserklärung

Hiermit erklärt die Locwe Technology GmbH, dass die Funkeinrichtung Typ Locwe klang bar3 mr. der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konkormitätserklärung ist unter Togender Internetadresse verfügbar: https://www.locwe.tv/int/support

Dieses Produkt kann in allen EU-M tgliedsstaaten verwendet werden.

Wegen des 5-GHz-Frequenzbereichs des eingebauten WLAN Moduls ist die Verwendung in folgenden Ländern nur in Gebäuden erlaubt.

AT	RF	BG	C7	DK	FF	FR	DF	IS	IF	IT
FL	ES	CY	LV	LI	LT	LJ	HU	MT	NL	NO
PL	PT	RO	SL	SK	TR	FI	SO	CH	UK	HR

2 Fernbedienung

	Ton stummschaten/Stummschalten aufheben.
	Schaltet die Soundbar ein oder schaltet sie in den Stand-by-Modus.
	Schaltet den Nachtmodus cin/aus.Gedrückt halten, um das Display ein / auszuschalten (standardmäßig ausgeschaltet). In bestimmten Situationen zeigt diese Funktion zusätzliche Informationen auf der vorderen Geräteanzeige an.
	Schaltet zwischen den „Surround Sound“ Modium.Halten Sie die Taste gedrückt, um die Lautstärkoregelung des Lautsprochers zu öffnen.
	Drücken, um die Eingangsquelle zu ändern.Öedrückt halten, um DTS® Virtual:XTM und DTS® Neural:XTM ein /auszuschalten.Im Stand-by-Modus gedrückt halten, um die Software Version auf der Anzeige einzublendon.
	Sound-Voroinstellungen - wählen Sie aus vorcingestellten Audiomodii.AUS, SPRACHE, KLASSISCH, POP, FILM, MUSIK.Im Stand by-Modus gedrückt halten, um den Abstand zwischen Hörposition und Laufsorechem einzustellen.
	Springen Sie zur vorherigen Audiospur im Modus USB/Bluetooth/PLAY-Fi.
	Springen Sie zur nächsten Audiospur im Modus USB/Bluetooth/PLAY-Fi.
	Wiedergeben/Pausieren der Audiospur im Modus USB/Bluetooth/PLAY-Fi.Drücken und halten, um die Pairing-Funktion im Bluetooth-Modus zu aktiveren oder um das bereits gezoppelte Bluetooth-Gerät zu trönnen.8 Sekunden lang im Stand-by-Modus gedrückt halten, um das Gerät auf die Worksinstellungen zurückzuselzen.
	Vorringern Sie die Lautstärke.
	Erhöhen Sie die Lautstarke.
treble	Erhöhen / verringern Sie den Hörenpegel.
bass	Erhöhen / verringern Sie den Basspegel.

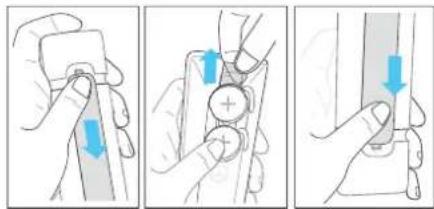

Erstmaliger Gebrauch

Bei diesem Gerät sind zwei Lithium-Batterien des Typs CR2032 eingelogt. Entfernen Sie das Schutzband, um die Batterie der Fernbedienung zu aktivieren.

1. Drücken Sie auf die hintere Abdeckung und schieben Sie sie auf, um das Batteriefach der Fernbe diorung zu öffnen.
2. Entfernen Sie das Schutzband.
3. Schieben Sie die Batterieabdeckung wieder zurück an die richtige Position.

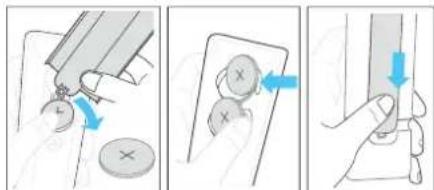

Ersetzen der Batterien der Fernbedienung

Die Fermedienung benötigt 2 Lithium-Batterien des Typs CR2032, 3 V. Drücken Sie auf die hintere Abdeckung und schieben Sie sie auf, um das Batteriefach der Fermedienung zu öffnen.

1. Benutzen Sie ein Werkzeug (wie beispielsweise die Abdeckung des Batteriefachs), um in die Rie zwischen den beiden Batterien zu gelangen, um die alten Batterien zu entfernen.
2. Legen Sie die neuen Batterien von der Seite aus ein und drücken Sie die Batterien lost in die Position der Originalbatterien. Vergewissern Sie sich, dass die Seite (+) der Batterie nach oben zeigt
3. Schieben Sie die Battericabdeckung wieder zurück an die richtige Position

3 Hauptgerät-Komponenten

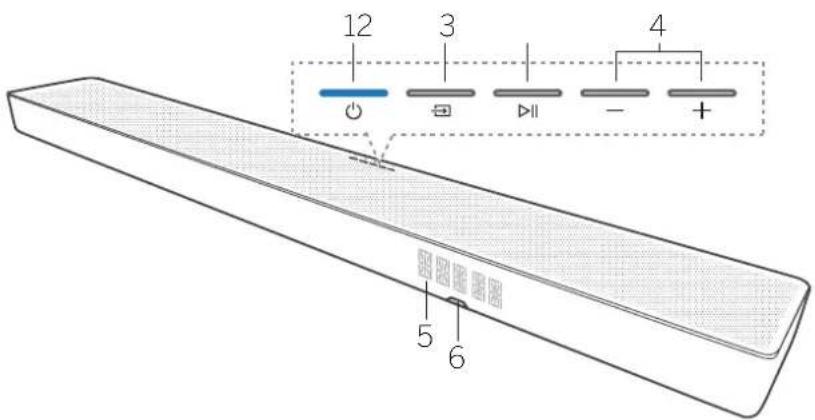

3.1 Vorderseite des Geräts

1 (Stand-by)-Taste/-Anzeige - schaltet die Soundbar ein oder wechselt in den Stand by Modus.

Farbinformationen der LED Anzeige

LED-Farbe Status
Weiß Stand by Modus
Grün	Ernolang der PCM / AUX-Quelle
Blau Bluetooth-Modus
Turkis Dolby Audio wird decodiert
Violett Dolby Atmos wird decodiert
Rot DTS/DTS:X wird decodiert
Golb	USB-Modus / MP3-Wodor-gabe
Orange Play	Fi / Multiroom Modus

2 → (Quelle)-Laste - drucker, um die Eingangs- quelle zu ändern.

Im Stand-by-Modus gedrückt halten, um die Software Version auf der Anzeige einzublenden.

3 ▶II (Wiedergabe/Pause)-Taste - wiedergeben/pausieren der Audiosour von USB-/Bluetooth-/Play-Fi Quellen.

Drucken und halten, um die Funktion Koppeln im Bluetooth Modus zu aktivieren oder um das

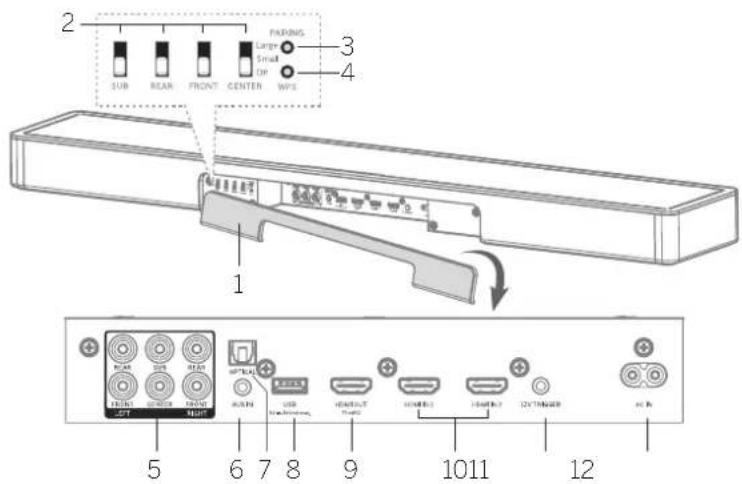

3.2 Rückseite des Geräts

1 Hintere Klappe – ehe Sie die Schalter externer. Lautsprecher verwenden können, müssen Sie die hintere Klappe Ihrer Soundbar entfernen.
2 Schalter externer Lautsprecher – mit diesen Schallern können Sie weitere externe Lautsprecher als SUB/REAR/FRONT/CENTER-Kanal anschließen. Stellen Sie den Schalter auf SMALL (KI FIN), wenn Sie kleine Lautsprecher verwenden, und auf LARGE (GROSS), wenn Sie große Lautsprecher verwenden. Stellen Sie den Schalter auf OFF (AJS), um den Lautsprecher für einen bestimmten Kanal zu deaktivieren.
3. PAIRING-Taste – zum Koppeln (Pairing) mit externen kabellosen Lautsprechern.
4 Tasto-/Anzeige „WPS“ (Wi-Fi Protected Setup; WLAN-geschützte Einrichtung) – lost die WLAN-Einrichtung für Play-Fi aus. Falten Sie die Taste 3 Sekunden lang gedrockt, um den WPS-Modus zu aktivieren.

Status der LED-Anzeige	Status
LED pulsert langsam	WLAN-Zugangspunkt (AP)-Modus
LED blinkt zweima	Modus der WLAN-geschutzten Einrichtung (WPS)
LED leuchtet	Verbunden/Kopplung erfolgreich

Halten Sie die Taste 8 Sekunden lang gedruckt, um den AP Modus zu aktivieren.

5 6x Cinch-Ausgang - für externe Vorstärker oder Aktivlautsprecher

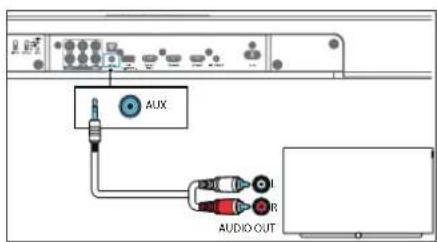

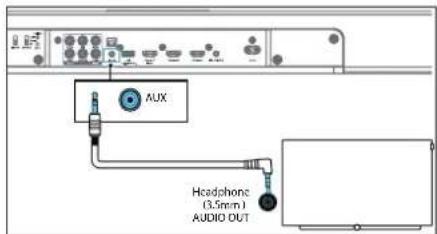

6. AUX IN - Verbindung mit der Audioquelle über ein 3,5-mm-Audiokabel.

bestehende gekoppelte Bluetooth Gerät zu tronnien.

8 Sekunden lang im Stand-by-Modus gedrückt halten, um das Gerät auf die Werksinstellungen zurückzusetzen.

4 /-(1 aufstärke). Taste - verringert/erhöht den Laufstärkopogel. Drucken Sie beide Tasten gleichzeitig, um die Soundbar slumm/zuschalten/die Stummschaltung aufzuhenben.
5 Frontblende An/eige
5 Fernbedierungssensor – richten Sie die Fernbedierung auf den Fernbedierungssensor, um das System zu bedienen.

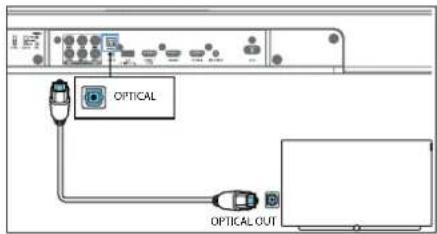

7 OPTISCH – Verbindung mit dem digitalen (optischen) Ausgang eines externen Geräts.

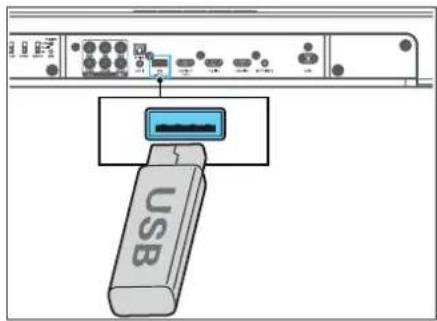

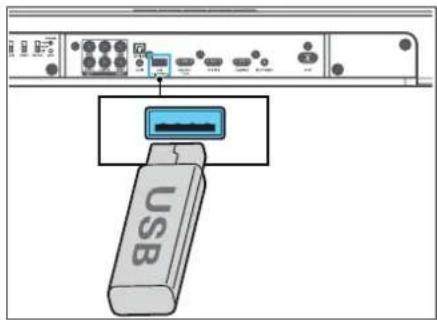

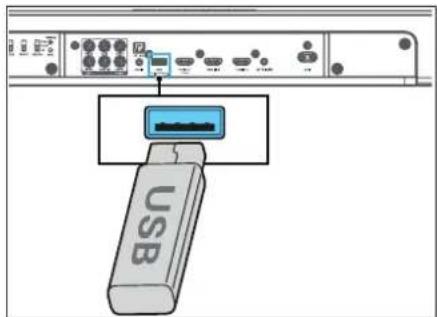

8 USB – Verbindung mit einem USB Speichergerät.

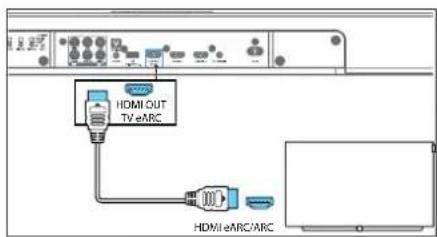

9 HDMI OUT (TV eARC/ARC) – Verbindung mit der HDMI ARC/eARC-Anschussbuchse an einem Fern schgerät.

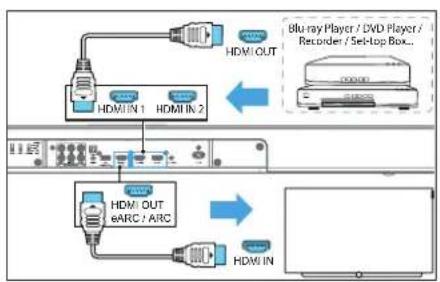

10 HDMI IN 1/HDMI IN 2 Verbindung mit dem HDMI Ausgang eines externen Gerats (z. B. Spielekorsolen, DVD- und Blu-ray-Player).

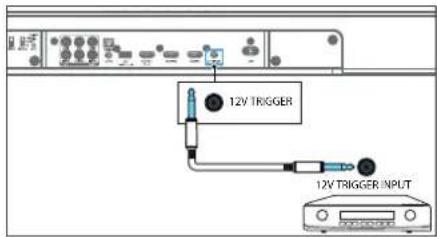

11 12-V-Trigger – wocken Sie einen angeschlossenen AVR/Verstärker oder ein aktives Lautsprechersystem aus dem Sland-by-auf, wenn die Soundbar eingeschaltet wird.

Warnung

Schließen Sie an den 12-V-Trigger keine Kopfhörer an! Schließen Sie keine externen Geräte an, welche die 12-V-Triggerfunktion nicht untersolutzen.

da Sie das Gerät sonst beschädigen oder zerstören können!

12 ACIN - Verbindung mit der Stromversorgung.

4 Platzierung

Stellen Sie die Soundbar auf eine stabile, obene Fläche.

Positionieren Sie die Soundbar auf einem Tisch unter dem Fernsehgerät. Für ein optimales Erlebnis stellen Sie die Soundbar so man wie möglich an den Bildschirm.

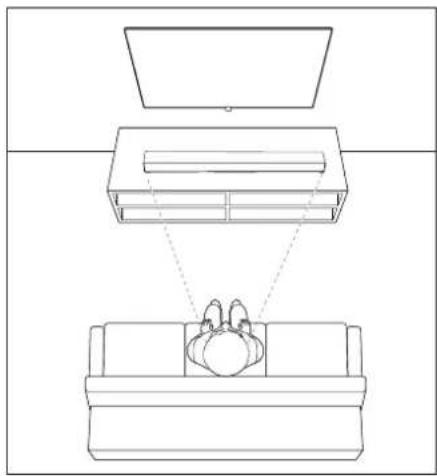

Unter ist ein Beispiel für die richtige Platzierung ab gebildet.

Alternativ können Sie eine der verfügbaren Einrichtungslösungen bei Ihrem Loewe Handler erwerben:

• Loewe „klang bar“-Wandhalterung
• Loewe-Abstandhalter

5 Anschluss der Soundbar

Ehc Sie etwas an Ihre Soundbar anschließen oder Änderungen vornehmen, sollten Sie sich vergewissern, dass alle Geräte von der Steckdese getrennt sind.

5.1 Verbindung mit HDMI

Option 1 - eARC/ARC

Ihre Soundbar unterstützt HDMI mit Enhanced Audio Return Channel (eARC/ARC). Wenn Ihr Fernsehgerältn mit HDMI ARC kompatibel ist, können Sie Ihre klang bar über HDMI CEC steuern und das Tonsignal Ihres Fernseners über ein einziges HDMI Kabel an Ihre klang bar übertragen.

1. Aktivieren Sie bei Ihrem Fernseher den HDMI-CEO-Betrieb.

2. Vorbinden Sie den HDMI-OUT-Anschluss (TV-eARC/ARC) Ihrer Soundbar über ein High-Speed-HDMI-Kabel (beiliegend) mit dem HDMI-ARC-Anschluss Ihres Fernsehers. Der HDMI-ARC-An-schluss Ihres Fernsehers könnte anders beschriftet soin. Einzelheiten dazu finden Sie im Benutzer-handbuch Ihres Fernsehers.

3. Auf der Anzeige der Soundbar erscheint „eARC/ARC“ und die Soundbar gibt den Ton des Fernsehers wieder. Soile der Ton des Fernsehers nicht ausgegeben werden, drücken Sie wiederholt die Taste (Quelle), bis auf der Anzeige „eARC“ oder „ARC“ erscheinf und der Ton des Fernsehers wiedergegeben wird.

Wenn die HDMI ARC Verbindung ordnungsgemäß eingerichtet wurde, können Sie folgende Funktionen genießen:

• Die Soundbar schaltet sich automatisch ein, wenn Sie das Fernsehgerät einschalten.
• Die Sourdbar schaltet sich automat sch aus, wenn Sie das Fernsehgerät ausschalten.
- Sie können die Soundbar mit der TV-Fernbedienung stummschalten und ihre Stummschaltung aufheben oder die Lautstärke regeln.

Hinweis

• Ihr Fornscher muss HDMI-CEC und die Funktion ARC unterstützen, HDMI-CEC und ARC müssen aktiviert sein.
• Die Einstellungsmethode von HDMI-CEC und ARC unterscheidet sich möglicherweise je nach Fernschgerat. Weitere Einzelheiten über die ARC-Funktion finden Sie in der Bedenungsanleitung. Inres Fernschgeräts.
• Die ARC-Funktion wird nur von Kabeln unterstützt, die mit der HDMI-Version 1.4 kompalibel sind. Wir empfchlen, das mitgelieferte HDMI-Kabel zu verwenden.
• Bonutzen Sie für die cARC-Funktion das der Soundbarbeliegende IDM-Kabel oder suchen Sie nach einem Kabel mit der Aufschnitt „mit Ethernet“.
• Einige 4K HDR-Fernseher erfordern, dass die HDMI-Eingabe oder die Bildeinstellungen auf dem Empfang von HDR-Inhalten eingestellt wird. Weitere Einzelheiten zur Einstellung bei der HDR-Anzege finden Sie im Bodienungshandbuch Ihres Fernsehers.

Option 2 - Standard-HDMI

Wenn Ihr Fernseher nicht HDMI ARC kompatibel ist, vorbinden Sie Ihre Soundbar über eine normale HDMI-Verbindung mit dem Fernseher.

1. Verbinden Sie die Buchse HDMI IN (1 oder 2) der Soundbar mit einem HDMI-Kabel mit Ihren externen Geräten (J. B. Spelekonsolen, DVD Player und Blu-ray-Player).

2. Schleßen Sie die Buchse HDMI/OUT (TV eARC/ARC) der Soundbar mit einem HDMI-Kabel an die Buchse HDMI in am Fernseher an.

Hinweis

Wenn Ihr Fernschgerät kein HDMI ARC unterstützt und Sie dennoch den Ton des Fernsehers über die Soundbar wiedergeben möchten, müssen Sie eine alternative Verbindung herstellen (z. B. optischen oder analog).

5.2 Verbindung mit einem optischen Kabel

Verbinden Sie den OPTISCHEN Anschluss Ihrer Soundbar über ein optisches Kabel (nicht im Lieferumfang enthalten) mit dem Anschluss des OPTISCHEN AUSGANGS des Fornschors oder eines anderen Geräts.

• Der digitale optische Anschluss kann mit SPDIF oder SPDIF OUT beschriftet sein.
• Diese Verbindungsmethode unterstützt nur bis zu 5.1-Audiokanale. Dolby Atmos wird nicht unterstützt.
• Die Soundbar wird nicht automatisch aktiviert, wenn das Fernsehgerät eingeschaltet wird.
• Sie müssen die Laufstärke manuell über die Fernbedienung / die Tasten der Sounbar einstellen.

5.3 Verbindung mit einem analogen Audiokabel

Option 1

Benutzen Sie ein Audiokabel 3,5 mm auf 3,5 mm (belgefügt), um die Kopfhörerstockplatze des Fernschers oder externen Audiogeräts mit der AUX-IN-Buchse am Gerät zu verbinden.

Option 2

Benutzen Sie ein Audiokabel RCA zu 3,5 mm (nicht beigefügt), um die Steckplatze des TV-Audioausgangs mit der AUX-IN-Buchse am Gerät zu verbinden.

• Die Soundbar wird nicht automatisch aktiviert, wenn das Fernsehgerät eingeschaltet wird.
- Stellen Sie den Fernseher für die analoge Ausgabe auf angepasste / variable Lausstärke ein. Bitte beziehen Sie sich auf das Handbuch Ihres Fernsehgeräts.

5.4 Anschließen der Stromversorgung

Hinweis

• Bevor Sie ein Wechselstromkabel anschließen, müssen Sie sicherstellen, dass Sie alle anderen Anschlusse vorgenommen haben.
• Risiko von Produktschäden! Vergewissern Sie sich, dass die Versorgungsspannung mit der Spannung übereinstimmt, die an der Unterseite des Geräts aufgedruckt ist.

1. Verbinden Sie das Netzkabel mit der „AC IN“-Buchse der Soundbar und anschließend mit einer Netzsteckdose.

6 Multiroom-Audio

Diese Soundbar kann als Teil einer Multircom: Lautsprecheranlage verwendet werden. Das heißt, dass Sie die gleiche Musik über Ihre Soundbar und andere kompalible Lautsprecher gleichzeitig in Ihrem ganzen Haus wiedergegeben können.

Um diese Funktion zu nutzen, vorgewissern Sie sich bitte, dass sich die Soundbar und Ihr Smartphone/Tablet im selben Netzwerk befinden. Sie können Chromecast. Airplay 2 oder die DTS Play-Fl-App verwenden, um kompatible Multiroom-Lautsprecher zu steuern. Sie können die Musik dann auf mehreren Lautsprechern gleichzeitig aospelen, die Lautsprecher verschiedenen Gruppen zuweisen, die Lautstärke individuell regeln oder die Master-Lautstärke verwenden, um die Lautstärke auf allen Lautsprechern gleichzeitig zu ändern.

6.1 Verbindung mit WLAN

WLAN-Einrichtung über WPS

Wenn Ihr Router über eine WLAN-geschutzten Einrichtung (WPS; Wi-Fi Protected Setup) verfügt, können Sie die Verbindung einrichten, ohne ein Passwort eingeben zu müssen.

1. Halten Sie die WPS-Taste gedrückt, bis Sie einen Ton hören und die WLAN-Anzeige zweimal hintereinander blinkt.
2. Drücken Sie die WPS-Taste am Router. Diese Taste ist gewöhnlich mit dem WPS-Logo markiert.

Hinweis

• WPS gehört nicht bei allen Routern zu den Standarclunktionen. Wenn Ihr Router nicht über WPS verfügt, föhren Sie die AirPlay- oder Google Home-Einrichtung durch.
• Drücken Sie einmal die WPS-Taste, wenn Sie den WPS-Modus verlassen möchten – ansonsten wird er nach 2 Minuten automatisch beendet.

AirPlay-Einrichtung

Benutzer Sie AirPlay, um die WLAN-Verbindung von iOS-Gerät (iOS7 oder neuer) und Soundbar einzu- richten.

1. Halen Sie die WPS Taste an der Rückseite Ihrer Soundbar 8 Sekunden lang gedruckt, um die WLAN Verbindung zu aktiveren, bis der Laufsprecher einen zweiten Ton abspielt, und lassen Sie die Taste dann los.

2. Warten Sie, bis die WLAN-Anzolgolouchte von einem schnellen Blinken zu einem langsamen Pulsieren wechselt. Ein langsarnes Pulsieren signalisiert, dass der Lautsprecher in den AirPlay-Einrichtungsmodus übergeht.

3. Gehen Sie bei Ihrem iOS-Gerat zu Einstellungen > Wi-Fi > Setup new AirPlay speaker [Play-Fi device (xxxxxx)] (Einstellungen > WLAN > Neu-en AirPlay-Lautsorecher einrichten [Play-Fi-Gerat (xxxxxx)]).

4. Die Soundbar wird automatisch als Airplay-Gerät erkannt. Tippen Sie auf [Setup new AirPlay speaker] (neuen AirPlay-Laulsprecher einrichter).

5. Tppen Sie auf [Snow Other Networks...] (Andere Netzwerke anzeigen ...) und wählen Sie Ihr Heimnetzwerk, mit dem Sie die Soundbar verbinden möchten.

6. Geben Sie der Souncebar einen passenden Namen, Drücken Sie auf „Weiler“, um die klang bar mit dem ausgewählten Netzwerk zu verbinden.

7. Nach einer erfolgreichen WLAN Verbindung pullsiert die WLAN-Louchtanzeige nicht mehr und leuchtet dauerhaft. Nach der Einrichtung dieses Produkts in Ihrem WLAN-Netzwerk können Sie es mit jedem Smartphone oder Tab et im selben Netzwerk steuern:

8. Sie haben Probleme bei der WLAN-Einrichtung? In der myl.owe App finden Sie detaillierte Informationen über den Einrichtungsprozess. Verwenden Sie den QR-Code aus dem Kapitel „Apps“.

Google-Home-Einrichtung

1. Laden Sie die Google Home Appaul Ihr Mobilgerä...
2. Nur iPhone/iPad: Aktivieren Sie Bluetooth auf Ihrem Mobilgerät.
3. Halten Sie die WPS Taste an der Rückseite Ihrer Soundbar 8 Sekundon lang gedrückt, um die WLAN-Verbindung zu aktivieren, bis der Leutsprecher einen zweiten Ton abspielt, und lassen Sie die Taste dann los.
4. Warten Sie, bis die WLAN Anveigeleuchte von einem schnolen Blinken zu einem langsamen Pulsieren wechselt. Ein langsames Pulsieren signalisiert, dass der Laufsprecher in den WLAN-Einrichtungsmodus übergeht.
5. Oifren Sie die Google Home App.
6. Befolgen Sie die Schritte, um Ihr Gerät einzurichten.

Falls Sie die Schritte zum Einrichten Ihrer Soundbar nicht finden können:

• Tippen Sie oben rechts auf dem Startbildschirm Ihrer Google Home App auf Add + > Set up device

  New device (Hinzufügen + > Gerät einrichten > Neues Gerät).

• Befolgen Sie die unten stehenden Schritte.

6.2 Multiroom-Modus

Wenn Sie (Stand-by) auf der Soundbar oder auf der Fernbedienung drücken, während die Soundbar eingeschaltet ist, schaltet sie in den normalen Stand-by Modus. In diesem Stand-by Modus werden alle Netzwerkunften deaktiviert.

Sie können den Multiroom Modus aktivieren – dabei bleibt das WLAN immer aktiviert und DTS Play-Fi und AirPlay2 stehen ebenfalls zur Verfügung. Dieser Modus empfehlt sich, wenn Sie die Soundbar als Multiroom-Gerät nutzen mochten, das jederzeit fern-gesteuert eingeschaltet werden kann.

Bitte beachten Sie: Im Multroom-Modus wird mehr Energie verbraucht als im normalen Stand-by-Modus.

Um den Multiroom-Modus zu aktivieren / deaktivieren, drücken Sie > auf der Fernbedienung.

7 Grundfunktionen

7.1 EIN- und AUSSCHALTEN

Wenn Sie das Gerät zum ersten Mal an eine Steckdose anschließen, befindet sich das Gerät im Stand by Modus. Die Anzeige leuchtet weiß.

Auto-Stand-by

Wenn das Fernsergerät oder das externe Gerät getrennt oder ausgeschaltet wird (oder die Wiedergabe über USB, Bluetooth oder die Multiroom-Funktion pausiert wird), scha let das Gerät nach ungefähr 15 Minuten automatisch in den Stand-by-Modus.

Automatisches Aufwachen

Wenn das Gerät über ein HDMI-Kabel mit dem Fernseher oder einem externen Gerät verbunden ist, schaltet es sich automatisch ein, sobald vor Fernsoher oder das externe Gerät eingeschaltet wird.

Hinweis

- Für das automatische Aufwachen muss der Fernscher oder das externe Gerät: die HDMI-CEC-Funktion unterstützen und diese Funktion muss aktiviert sein. Lesen Sie dazu die Betriebsanleitung Ihres Fernschers/externen Gerats.

7.2 Eingangsquelle

Drücken Sie wiederholt die Taste-Quelle) am Gerät oder auf der Fernbednung, um den Modus BT (Bluelcoln), HDMI 1, HDMI 2, ARC. OPT (Oplisch), AUX oder USB zu wählen. Auf der Anzeige ist die gewählte Quelle zu sehen:

7.3 Einstellung der Lautstärke

Drücken Sie + (lautstärke), um die laufstärke zu erhöhen oder zu verringern. Um den Ten stummzu-

schalten, drücken Sie (Stumm). Um den Ton erneut zu aktivieren, drücken Sie erneut (Stumm) oder +/-(Laulstärke).

7.4 Sound-Voreinstellungen

Drücken Sie die Taste (Sound-Voreinstellungen) auf der Fernaedierung, um den gewünschten voreingestellten Sounceffekt auszuwahlen: AUS, SPRACHE, KI ASSISCH, POP, FILM, MUSIK.

7.5 Equalizer (Bass/Höhen)

Drücken Sie die Bass-Tasten+ auf der Fernbedienung, um den Basspegel einzellen (BAS-12 - BAS-12).

Drücken Sie die Höhen-Tasler +/- auf der Fernbedienung, um die Höhen einzustellen (TRB -12 \~ TRB +12).

Alle Einstellungen (Bass-/Höhenpegel) worden individuell für jede Klangvoreinstellung gespeichert.

7.6 Surround Sound-Modus

Im Surround-Modus erleben Sie ein beeindruckendes Klangerlebnis.

Drücken Sie die Taste (Surround) auf der Fernbedienung, um den Surround Modus zu ändern.

STEREO – es werden nur der linke und der rechte Kanal verwendet.

DUAL STERFO – der Stereoton wird über die vorderen und hinteren Lautsprecher wiedergegeben. Mit der Dual-Stereo-Funktion können Sie die hinteren Lautsprecher nutzen, indem Sie das Klangsignal, das an den vorceren Kanäron anliegt, auf die hinteren Lautsprecher duplizieren.

Hinweis: Nur verfügbar, wenn die hinteren Kanäle konfiguriert sind.

PANORAMA – es worden nur der linke, rechte und mittlere Kanal verwendet.

SURROUND – es werden alle Kanäle verwendet, einschließlich der Virtualisierung.

7.7 Nachtmodus

Drücken Sie die Taste (schacht) auf der Fernbedienung, um den Nacht-Modus zu aktivieren/deaktivieren. Diese Funktion verringert bei Filmen die Dynamik zwischen leisen und lauten Tönen, Empfohlen für das Hören zu später Sturde.

78 Anzeige

Halten Sie (Nacht) 3 Sekunden lang gedrückt. um die Anzeige ein / auszuschallen (standardmäßig ausgeschaltet). In bestimmten Situationen zeigt diese Funktion zusätzliche Informationen auf der vorderen Geräteanzeige an.

7.9 Werkseinstellung

Setzt das Gerät auf die Werkseinstellungen zurück. Drücken Sie im Stand-by-Mocus 8 Sekundenlang die Taste ▶ || Auf der Anzeige erschert „ZURÜCKSET-ZEN“ und das Gerät wird auf die Werkseinstellungen zurückgesetzt.

710 Software-Version

Um die aktuelle Version der „klang bar“-Software anzuzzeigen, halten Sie die Taste → (Quelle) im Stand-by Modus gedrückt. Auf der Anzeige erscheint die Software-Version.

8 Externe Lautsprecher

8.1 Schalter für externe Lautsprecher

Ehe Sie die Schaller verwenden, entiernen Sie die hintere Klappe Ihrer Soundbar.

Mit diesen Schaltern können Sie weitere externel Laufsprecher als SUB / REAR / FRONT / CENTER-Kanal konfigurieren. Stellen Sie den Schalter auf SMALL (KLEIN), wenn Sie kleine Laufsprecher (120 Hz / 20 kHz) verwenden, und auf LARGE (GROSS), wenn Sie große Laufsprecher (20 Hz / 20 kHz) verwenden. Wenn Sie SUB auf LARGE (GROSS) einstellen, wird €dB mehr Schalldruck erzeugt als bei der Einstellung auf SMALL (KLEIN). Stellen Sie den Schalter auf OFF (AUS), um den Laufsprecher für einen bestimmten Kanal zu deaktivieren.

8.2 Verbindung von Loewe Wireless Digital Audiolink (WDAL 2.0)-Lautsprechern

Sie können drahtlos bis zu 6 zusätzliche Lautsprecher mit der Soundbar verbinden, wenn diese WDAL 2.0 unterslüssen. Um einen mit WDAL 2.0 kempalibten Lautsprecher mit der Soundbar zu verbinden, machen Sie Folgendes:

1. Entfernen Sie die hintere Klappe an der Soundbar und halten Sie die PAIRING-Taste an der Soundbar gedrückt.
2. Halten Sie die PAIRING-laste am „WDAL 2.0“-Lautsorecher gedrückt. Nach dem erfolgreichen Pairing erschrein! „P OK“ auf der Anzeige der Soundbar.
3. Nachdem das Pairing erfolgreich abgeschlossen wurde, muss die Konsfiguration des wiedergegebenen Kanals auf dem Lautsprecher ausgewählt werden: Vorne links, vorne rechts, Center, hinten links, hinten rechts. Bitte beziehen Sie sich auf das Handbuch Ihres Lautsprechers.
4. Je nach Lautsprechertyp stellen Sie den Schalter auf der Rückseite der Soundbar entsprechend des ausgewählten Lautsprechers auf SMALL (KLEIN) oder LARGE (GROSS).

Empfohlene Einrichtung für Loewe-Lautsprechen: kang mrl: SMALL

kang mr3: LARGE

klang mr5: LARGE

Einzelheiten zur Einstellung des externen Lautsorechners in den Paring-Modus (Verbinden), die Änderung seiner Funktion und so Sie mit dem Sound bar-Schalter SMALL (KLEIN) oder LARGE (GROSS) auswählen sollen, finden Sie im Benutzerhandbuch des entsprechenden Laufsprechers.

8.3 Anschluss

kabelgebundener Lautsprecher

Abgesehen von kabellosen Lautsprechern können Sie auch analoge Verstärker oder Aktivlautsprecher über die 6 Einch-Ausgänge auf der Rückseite der Soundbar anschließen. An die Soundbar können nur Aktivlautsprecher oder externe analoge AVRs/Verstärker angeschlossen werden. Die Soundbar selbst kann keine passiven Lautsprecher mit Strom vorsorgen. Weitere Informationen über den Anschluss von Passivalsprechern finden Sie im Berutzerhandbuch des Verstarkers.

Verbinden Sie die Lautsprecher bitte mit der richtigen Soundbar-Ausgangen entsprechend der Lautsprecherposition in Ihrem Raum.

1. REAR LEFT (hinter links, weißer Anschluss) – schließen Sie den hinteren linken Lautsprecher an
2. FRONT LEFT (vorne links, weißer Anschluss) schließen Sie den vorderen linken Lautsprecher an
3. SUB - schließen Sie einen Subwoofer an
4. CENTER – schließen Sie den vorderen Center Laufsprecher an
5. REAR RIGHT (hinten rechts, roter Anschluss) – schließen Sie den hinteren rechter Laufsprecher an
6. FRONT RIGHT (vorne rechts, roter Anschluss) - schließen Sie den vorderen rechten Lautsprecher an

Je nach Lautsprechertyp stellen Sie den Schaller auf der Rückseite der Soundbar entsprechend des ausgewählten Lautsprechers auf SMA-1 (KIFIN) oder LARGE (GROSS).

8.4 Lautstärkeversatz

Wenn die Lautsprecherpegel nicht harmonieren, unterstützt die Soundbar für jeden Kanalcinen individuellen Lautstärkeversatz. Die Gesamtlautstärke jedes Lautsprechers lässt sich individuell einstellen:

1. Um das Menü aufzurulen, halten Sie die Taste (Surround) auf der Fombecenung gedrückt. Auf der Anzeige der Anzeige der Soundbar erscheint FL und der entsprechende Karal spielt das Referenzgerausch ab.
2. Wenn Sie + / - drücken, können Sie den Laulstärke-versatz des ausgewählten Kanals andern.
3. Mit den Tasten ▶/ ▶ können Sie einen Kanal auswählen.
4. Schalten Sie zwischen allen Kanälen um und stellen Sie die Lautstärke ein, bis alle Kanäle die gleiche Laufstärke wiedergeben.

Erklärung der Abkürzungen auf der Anzeige:

Fl - Front Left Speaker (vorderer linker lautsprecher)

FR - Front Right Speaker (vorderer rechter Lautsprecher)

SL - Rear Left Speaker (hinterer linker Lautsprecher)

SR - Rear Right Speaker (hinterer rechter Lautsprecher)

SU3 - Subwoofer (Subwoofer)

8.5 Einstellung der Entfernung

Externe Lautsprecher sind normalerweise nicht gleichmäßig um den Hörer herum angeordnet. Ein Bospiel: Die vorderen Lautsprecher sind vielleicht weiter entfernt als die hinteren Lautsprechen. Da sich der Schall relativ langsam ausbreitet, kann der Ton aus verschiedenen Lautsprechern den Hörer nicht zeitgleich erreichen.

Se können dies vermeiden, indem Sie die Lautsprecher synchronisieren – dazu geben Sie den Abstand der einzelnen Lautsprecher zur Hörposition an.

Halten Sie sich an diese Schritte, um die Entfernung einzusstellen:

1. Halten Sie 3 Sekunden lang die Taste 🎥 (Equalizer) auf der Fernbedienung gedrückt. Auf der Anzeige der Soundbar erscheint FL.

2. Mit den Tasten +/- können Sie den Abstand des ausgewählten laufsprechers von der Hörposition ändern.

3. Wahlen Sie mit den Tasten 🚗/änen Lautsprecher aus.

Ein Beispiel: Wenn auf der Anzeige „L3.0“ erscheint, ist der aktuelle Abstand für den linken Frontlautsprecher auf 3 Meter eingestellt. Sie sollten jetzt den Abstand zwischen diesem Lautsprecher und der Hörposition messen und einstellen.

Wenn der Abstand beispielsweise 2,5 Meter beträgt, drücken: Sie die „-Taste, bis „FL2,5“ angezeigt wird. Wenn Sie die Einstellung dieses Lautsprechers abgeschlossen haben, drücken Sie die Taste und stellen den Abstand für den nächsten Lautsprecher ein.

Hinweis: Se können Sie auch Korrekluren vornehmen, wenn Echo-Probleme aufgrund der unterschiedlichen Signalverarbeitungszeiten der angeschlossenen Geräte auftreten.

9 Bluetooth-Betrieb

Wenn Sie die Soundbar über Bluetooth mit einem Bluetooth-Gerät (z. B. iPad, iPhone, iPod touch, Android Telefon oder Laptop) verbröden, können Sie die auf dem Gerät gespeicherte Audiodateien über die Soundbar wiedergeben.

1. Drücken Sie wiederholt die Taste → (Quelle) am Gerät oder auf der Fernbedienung, um die Soundbar in den BT Modus (Bluetooth) zu schalten.

2. Aktivieren Sie Bluetooth auf dem Smartphone, suchen nach „klang bar3 mir“ und wählen es aus. Informationen über die Bluetooth-Aktivierung finden Sie im Benutzerhandbuch des entsprechenden Bluetooth-Geräls.

3. Warten Sie, bis Sie den Klang von der Soundbar horen.

Wahlen Sie Audiodation oder Musik auf Ihrem Bluetooth-Gerat und spielen Sie diese ab.

Abhängig von Ihrem Gerät können Sie ▶/ ▶ul der Fernbedienung drücken, um einen Titel zu überspringen, oder Sie können ▶|| drücken, um die Wiedergabe zu pausieren/fortzusetzen.

1. Wählen Sie eine andere Quelle, um den Bluetooth-Modus zu verlassen.

Wenn Sie wieder zurück in den Bluetooth-Modus schalten, wird die Bluetooth-Verbindung wiederhergestellt.

Um die Soundbar mit einem anderen Bluetooth-Gerät zu verbinden, halten Sie die Taste ▶|| auf der Fernbedienung gedruckt, um das aktuell verbundene Bluetooth-Gerät zu trennen.

Hinweis

• Die Mindestanforderungen für ein Bluetooth Gerät sind: Bluetooth-Prof. A2DP, AVRCP und Bluetooth-Version 4.2 + EDR
• Die maximale Betriebsreichweite zwischen der Soundbar und einem Bluetooth-Gerät betragt ungeführ 10 Meter.
- Es wird keine Kompatibilität mit allen Bluetooth-Geralen garantiert.
- Das Streaming der Musik kann durch Hindemisse unterbrochen werden, die sich zwischen dem Gerät und der Soundbar befinden, z. B. eine Wand, ein Metallgehause, das das Gerät abdeckt, oder andere Geräte, die sich in der Nähe befinden, wenn diese mit der gleichen Frequenz funktionieren.

10 USB-Betrieb

1. Schließen Sie das USB-Gerät an.

1. Drücken Sie wiederholt (Dalle) am Gerät oder auf der Fernbedienung, um in den USB Modus zu schalten.
2. Drücken Sie während der Wiedergabe ▶|| um die Wiedergabe zu starten/pausieron/fortsetzen. Drücken Sie ▶/□um zum vorherigen/nachsten Titel zu springen.

Hinweis

Dieses Produkt ist vielleicht nicht mit bestimmten Typen von USB-Spelchergeraten kompatibel.

• Wenn Sie ein USB-Vorlängerungskabel, einen USB-Hub oder einen USB-Multifunktionskarteneser verwenden, wird das USB-Speichergerät vielleicht nicht erkannt.

• Entlernen Sie das USB Speichergerät nicht, während Dateien gelesen werden.

• Das Gerät kann USB-Gerate mit einem Speicher bis zu 32 GB unterstützen.
  • Dieses Gerät kann nur MP3 wedergegen.

11 12-V-Trigger

Beim 12-V-Trigger handelt es sich um einen Soundbar Ausgang, der einen angeschlossenen AVR/Verstärker oder ein aktives Lautsprechersystem aus dem Stand-oy aufwecken kann, wenn die Soundbar eingeschaltet wird. Benutzen Sie für die Verbindung zwischen der Soundbar und einem externen Gerät nur ein Mono-TS-Kabel (Spitze/Schaft) mit einer 3,5-mm-Buchse.

Warnung

Schließen Sie an den 12-V-Trigger keine Kopfhörer an. Schließen Sie keine externen Geräte an, welche die 12-V-Triggerfunktion nicht unterstützen, da Sie das Gerät sonst beschadigen oder zerstören können!

Verbinden Sie nur externe Geräte mit einem 12-V-Trigereingang, bei denen im Benutzerhandbuch ausdrücklich darauf hingewiesen wird, dass das Aufwecken über con 12-V-Trigger unterstützt wird. Weitere Informationen zur Verbindung über den 12-V-Trigger finden Sie im Benutzerhandbuch des externen Geräts.

12 Chromecast integriert

Diese Soundbar unterstützt die integrierte Chromecast-Funktion – damit können Sie die Musik von mit Chromecast kompatiblen Apps auf Ihre Soundbar streamen. Um diese Funktion zu nutzen, vorgewissem Sie sich bitte, dass sich die Soundbar und Ihr Smartphone/Tablet im seben Nel/werk befinden. Spielen Sie die Musik über eine App ab, die mit Chromecast kompatibel ist, und streamen Sie die Musik auf Ihre Soundbar, indem Sie auf die Taste (Cast) tippen und die Soundbar aus der Liste auswahlen.

13 Dolby Atmos®

Dolby Atmos® bietet Ihren ein immersives Hörerlebnis und liefert den Ton im dreidimensionalen Raum sowie die ganze Fülle, Klarheit und Kraft des Dolby-Sounds.

Weitere Informationen finden Sie auf dolby.com/technologies/dolby-atmos

Einsatz von Dolby Atmos®

Dolby Atmos® ist nur in den Modi HDMI und eARC verfügbar.

Einzelheiten über die Verbindung finden Sie im Kapitel „Verbindung mit HDMI“.

1. Zur Verwendung von Dolby Atmos® im HDMI-ARC-Modus muss Ihr Fernseher Dolby Atmos® und eARC unterstützen.
2. Vergewissern Sie sich, dass für den Bitstream im digitalen Audioausgang des verbundenen externen Geräts „No Encoding“ (Keine Encodierung) oder „Passtrough“ (Durchleitung) eingestellt ist (z. B. Blu-ray, Fernscher usw.).

Hinweis

Sie erhalten das volle Dolby-Atmos®-Erlebnis nur, wenn die klang bar über ein High-Speed-HDMI-Kabel mit der Quelle verbunden ist. Sie können auch das mitgelieferte Kabel verwenden.

Nur wenn die Anzeigefunktion eingeschaltet ist, erscheinen Dolby-Formate auf der vorderen Anzeige Halten Sie gegrückt, um die Anzeigefunktion ein-/auszuschalten.

Die klang bar funktioniert auch, wenn sie über andere Methoden (z. B. über ein optisches Digitalkabel) angeschlossen ist, aber dann werden vielleicht nicht alle Dolby-Funktionen unterstützt. Wir empfohlen daher eine Verbindung über HDMI, damit eine volle Dolby-Unterstützung gewährleistet wird.

14 Spotify

Nutzen Sie Ihr Telefon, Tablet oder Ihren Computer als Fernbedienung für Spotify. Gehen Sie zu https://www.spotify.com/de/connect, um zu erfahren, wie das funktioniert.

Die Spotify-Software unterliegt den Lizenzen von Drittparteien, die hier gefunden werden können:

So aktualisieren Sie die Soundbar-Firmware:

1. Laden Sie die neueste Software von der Website www.loewe.de herunter.
2. Entpacken Sie die Datei in das USB-Stammverzeichnis.
3. Schließen Sie das USB-Gerät an die Soundbar an, während sich die Soundbar im Einschaltmodus befindet.
4. Wechseln Sie an der Soundbar zur USB Quelle.
5. Die Installation startet und die Anzeige zeigt den Fortschritt der Aktualisierung an.
6. Warnung: Die Aktualisierung der Software kann einige Minuten dauern. Trennen Sie den Lautsprecher während der Aktualisierung nicht vom Netz, schalten Sie das Gerät dabei nicht aus und unterbrechen Sie weder die Verbindung zum USB Gerät noch die Notzwerkverbindung. Diese Aktionen könnten Ihre Soundbar möglicherweise komplett zerstören.
7. Nach dem Abschluss der Aktualisierung schaltet sich die Anzeige aus.
8. Trennen Sie die Soundbar vom Stromnetz und entfernen Sie das USB-Gerät.
9. Verbinden Sie die Soundbar nach einer Minute wieder mit dem Stromretz.

Die Soundbar ist jetzt auf die neue Software-Version aktualisiert.

So aktualisieren Sie die Multiroom-Funktion Ihrer Soundbar:

1. Laden Sie die „DTS Play-Fi“-App auf Ihr Mobilgerät herunter und installieren Sie diese App.
2. Verbinden Sie die Soundbar mit dem WLAN.
3. Wenn eine neue Play-Fi-Software verfügbar ist, werden Sie von der Anwendung benachrichtigt.
4. Befolgen Sie die Anweisungen in der Anwendung, um die Aktualisierung der Multiroom-Funktion auszuführen.

Warnung: Die Aktualisierung der Software kann einige Minuten dauern. Trennen Sie den Lautsprecher während der Aktualisierung nicht vom Notz, schalten Sie das Gerät dabei nicht aus und unterrechen Sie weder die Verbindung zum USB-Gerät noch die Netzwerkverbindung. Diese Aktioren konnten ihre Soundbar möglicherweise komplett zerstören.

16 Apps

Scannen Sie mit Ihrem Smartphone den unten stehenden QR-Code und laden Sie die empfohlene App herunter.

Die „my Loewe“-App ist der zentrale Einstiegspunkt in die Loewe Welt und bietet Ihnen Zugang zu allen Benutzerhandbüchern für Ihre Loewe Produkte.

Fehlerbehebung

Bei einem Geräteausfall empfehlen wir Ihnen, die folgende Liste zu prüfen, ehe Sie bei der Helpline anrufen.

Problem Mögliche Ursache Abhilfe/Hinweise

Das System reagiert auf keinen Tastendruck	Ein Softwarefehler kann dazu geführt haben, dass das Gerät keine Befehle mehr von den Tasten empfangt – das Gerät muss durch Ausslecken neu gestartet werden.	Trennen Sie das Gerät einge Minuten lang von der Stromversorgung und stecken Sie es danach erneut ein.
Kein Ton von der Soundbar.	a. Es wurde der falsche Quelleningang gewählt.b. Die Soundbar ist slummgeschaltet.c. Die Soundbar kann das Eingangsaudiosignal nicht dekodierond. Einige oder alle externen Lautsprecherschalter befinden sich in der falschen Position.e. Ein Softwarefehler könnte dieses Problem verursacht haben.	a. Wählen Sie auf der Fornbedienung den richtigen Audiccingang.b. Drücken Sie die STJMMSCHALTEN Taste.c. Ändern Sie die Einstellungen für den Digitalausgang am Quellgerät auf PCM.d. Wenn Sie keine externen Lautsprecher angeschlossen haben, sollten Sie sich vergewissern, dass alle Schalter auf der Rückseite aus „OFF“ (AUS) gestellt sind.e. Selven Sie das Gerät auf die Werkseinstellungen zurück (lesen Sie dazu das Kapitel „Grundfunktionen“)
Echo zwischen externen Lautsprechern	Ungleichmäßig Platzierung der Lautsprecher um den Hörer herum oder unterschiedliche Signalverarbeitungszeiten der angeschlossenen Geräte.	Stellen Sie die Entfernung der Lautsprecher ein. Lesen Sie dazu das Kapitel „Einstellung der Entfernung“.
Ein Bluetooth-Gerät verbindet sich nicht mit der Soundbar.	a. Das Gerät unterstützt keine kompatiblen Profile der Soundbar.b. Die Bluetooth-Funktion des Geräts wurde nicht aktiviert.c. Die Soundbar ist bereits mit einem anderen Bluetooth-Gerat verbunden.	a. Es sind nur Geräte mit Bluetooth-Profil A2DP. AVRCP kompatibel.b. Weitere Informationen über die Aktivierung dieser Funktion finden Sie im Benutzverhandbuch des Geräts.c. Trennen Sie das verbundene Gerät und versuchen Sie es da nach erneut.
Die Qualität der Audiowiedergabe des verbundenen Bluetooth-Geräts ist schlecht.	Der Bluetooth-Empfang ist schlecht.	Stollen Sie das Gerät näher an die Soundbar oder räumen Sie die Hindernisse aus dem Weg, die sich zwischen dem Gerät und der Soundbar befinden.
Es kann keine WLAN-Verbindung hergestellt werden.	a. Das WLAN Netzwerk ist vielleicht nicht verfügbar.b. Das WLAN-Signal ist sehr schwach.c. Sie geben ein falsches Passwort ein.	a. Prüfen Sie, ob das WLAN Netzwerk am Router aktiviert ist.b. Stollen Sie den WLAN-Router näher an das Gerät.c. Vergewissern Sie sich, dass das Passwort stimmt.
Es werden keinen überragen-den Dolby-Atmos®-Effekte erreicht.	a. Möglicherweise ist HDMI eARC auf dem Fernschgerät deaktiviert.b. Wonnt keine HDMI-Verbindung (wie USB, Bluetooth, OPTICAL oder AUX) anlegt, werden eingeschränkte Surround-Effekte erzeugt.	a. Aktvieren Sie HDMI eARC im Menu des Fernschers.b. Im Kapitel „Dolby Atmos®“ finden Sie weitere Informationen darüber, wie Sie die besten Dolby-Atmos-Effekte erzielen.
Die Soundbar wird von der App nicht gefunden.	a. Die klang bar ist vielleicht nicht in den Multircom Modus geschaltet.b. Das Gerät ist vielleicht nicht mit dem WLAN-Netzwerk verbunden.	a. Aktvieren Sie den Multiroom Modus der klang bar, indem Sie sie mit einem WLAN verbinden.b. Vergewissern Sie sich, dass das Gerät mit dem WLAN-Netzwerk verbunden ist.

Technische Daten

Loewe-Gerätetyp: klang bar3 mr
Teilenummer: 60614D10
Stromversorgung: AC 100 V - 240 V - 50/60 Hz
Audio-Ausgangsleistung: 180 W (RMS)
Stromverbrauch im Stand-by-Modus: < 0,5 W
Frequenzbereich: 60 Hz - 20 kHz
WLAN-unterstützte Standards: IEEE 802.11a/b/g/n/ac
WLAN-Leistung/Frequenzbereich:	Höchstleistung <100 mW bei 2400 - 2483,5 MHzHöchstleistung <100 mW bei 5150 - 5350 MHzHöchstleistung <100 mW bei 5470 - 5725 MHzHöchstleistung <100 mW bei 5725 - 5850 MHz
Bluetooth-Version: 5.0 + EDR
Bluetooth-Leistung/Frequenzbereich: Höchstleistung <10 mW bei 2402 - 2483 MHz
USB-abspielbare Dateien: MP3
Abmessungen des Geräts (B x H x T): 950 x 68 x 160 mm
Gewicht des Geräts: 5,9 kg
Batterie für die Fernbedienung: 2 x CR2032
Umgebungstemperatur: 5 °C - 35 °C
Relative Luftfeuchtigkeit (nicht kondensierend):	20 - 80 %
Video-Durchleitung: 4K-Video-Durchleitung, Dolby Vision, HDR10, HDR10+
Unterstützte Audioformate:	HDMI: DTS, DTS-HD, DTS:X, DTS Virtual:XTM, Dolby Digital, Dolby Digital plus, Dolby True HD, Dolby Atmos®, LPCM 2ch/Mch, Dolby MATOPTISCH: DTS, Dolby Digital, LPCM 2ch

Entsorgung

Entsorgung von elektrischen und elektronischen Altgeräten und Batterien.

Das Symbol einer durchgestrichenen Mülltonne auf dem Produkt oder seiner Verpackung zeigt an, dass dieses Produkt nicht als normaler Hausmüll entsorgt werden darf. Es muss stattdessen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten und Batterien abgegeben werden. Durch Ihren Beitrag zur ordnungsgemäßen Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Eine unsachgemäße oder falsche Entsorgung gefahrdet die Umwelt und die Gesundheit. Weitere Informationen über das Recycling dieses Produkts erhalten Sie bei ihrer Gemeinenceverwaltung oder Ihrem kommunalen Entsorgungsunternehmen. Achtung: Das „Pb“-Zeichen unter dem Batteriesymbol bedeutet, dass in dieser Batterie Elei enthalten ist.

Thank you

Automatische stand-bymodus

1. Plevenojet USB iertci.

„Google Home“ nustatymai

10 USB-funktion....166

Nayton lyhenteiden selltys:

Erstatte fjernkontrollbatteriene

1. Sett inn USB erheden.

Loewe Technology GmbH

96317 Kronach, Deutschland

Tel [phone]

Fax[phone]

E-mail: [e-mail]

Printed in China

Edition 3. LL22 MJ/JK/LC

Aneruigen voraena en
