MISSY IX/A/90 - Emhætte ELICA - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	ELICA
Model	MISSY IX/A/90
Bredde	90 cm
Brugsversion	Udsugning (ekstern aftræk) eller recirkulation (kulfilter)
Montering	Vægmonteret
Belysning	LED-pære 3W-E14 (maks.)
Antal lamper	2 (estimat)
Betjening	Kontrolpanel med sug- og belysningshastighed
Sugehastigheder	3 hastigheder (estimat)
Luftudtagsdiameter	150 mm (estimat)
Fedtfilter	Metal, vaskes månedligt
Kulfilter	Aktiv, udskiftes hver 4. måned (recirkulationsversion)
Minimal afstand mellem kogeplade og emhætte	50 cm (elektrisk) / 65 cm (gas)
Strømforsyning	220-240 V / 50 Hz (estimat)
Overensstemmelse	EN/IEC 60335, EN 55014, etc.
Anvendelse	Husholdning og lignende (kontorer, gårde, hoteller)
Vedligeholdelse	Udvendig rengøring med fugtig klud og neutralt rengøringsmiddel
Udskiftelige dele	LED-pærer, fedtfiltrer, kulfiltre
Garanti	2 år (standard)

Ofte stillede spørgsmål - MISSY IX/A/90 ELICA

Hvordan installeres emhætten MISSY IX/A/90?

Overhold minimumsafstandene: 50 cm for elektrisk komfur, 65 cm for gas. Brug medfølgende dyvler, der er egnet til væggen. Den elektriske tilslutning skal være i overensstemmelse med standarder. Se vejledningen for detaljeret montering.

Hvad er sikkerhedsafstanden mellem emhætten og kogepladen?

Minimumsafstanden er 50 cm for elektriske kogeplader og 65 cm for gas- eller blandingskogeplader. Hvis pladens vejledning angiver en større afstand, skal du følge denne.

Hvordan rengøres fedtfiltrerne?

Metal fedtfiltrerne skal rengøres en gang om måneden. Brug milde rengøringsmidler, i hånden eller i opvaskemaskinen (hurtig cyklus, lav temperatur). Vask i opvaskemaskinen kan misfarve dem uden at påvirke effektiviteten.

Hvornår skal kulfilteret skiftes?

Aktivt kulfilter skal udskiftes hver 4. måned maksimalt, eller oftere hvis emhætten bruges meget. Det kan ikke rengøres eller regenereres. Brug kun recirkulationsversion.

Hvordan udskiftes emhættens pære?

Afbryd først apparatet. Lad lamperne køle af. Fjern dækslet, og udskift pæren med en LED 3W-E14 (maks.). Sæt dækslet på igen. Hvis belysningen ikke fungerer bagefter, kontroller monteringen af pæren.

Kan emhætten fungere i recirkulationstilstand?

Ja, hvis ekstern aftræk ikke er mulig. Installer deflektor F og et eller flere kulfiltre (afhængigt af model). Røgen recirkuleres derefter i køkkenet via skorstenens luftudtag.

Hvad gør jeg, hvis belysningen ikke tænder?

Kontroller først, at lamperne sidder korrekt i holderen. Hvis problemet fortsætter, sørg for at strømforsyningen er tilsluttet. Kontakt kundeservice om nødvendigt.

Kan jeg bruge emhætten uden fedtfilter?

Nej, det er farligt. Emhætten må aldrig bruges uden grillen eller fedtfilteret korrekt monteret, da det kan medføre brandfare.

Skal jeg afbryde emhætten før rengøring?

Ja, obligatorisk: før enhver vedligeholdelse, afbryd strømforsyningen ved at trække stikket ud eller slukke hovedkontakten.

Hvilken type pære skal bruges til udskiftning?

Brug udelukkende LED-pærer på 3W-E14 (maks.). Se den medfølgende vejledning 'ILCOS D' for flere detaljer.

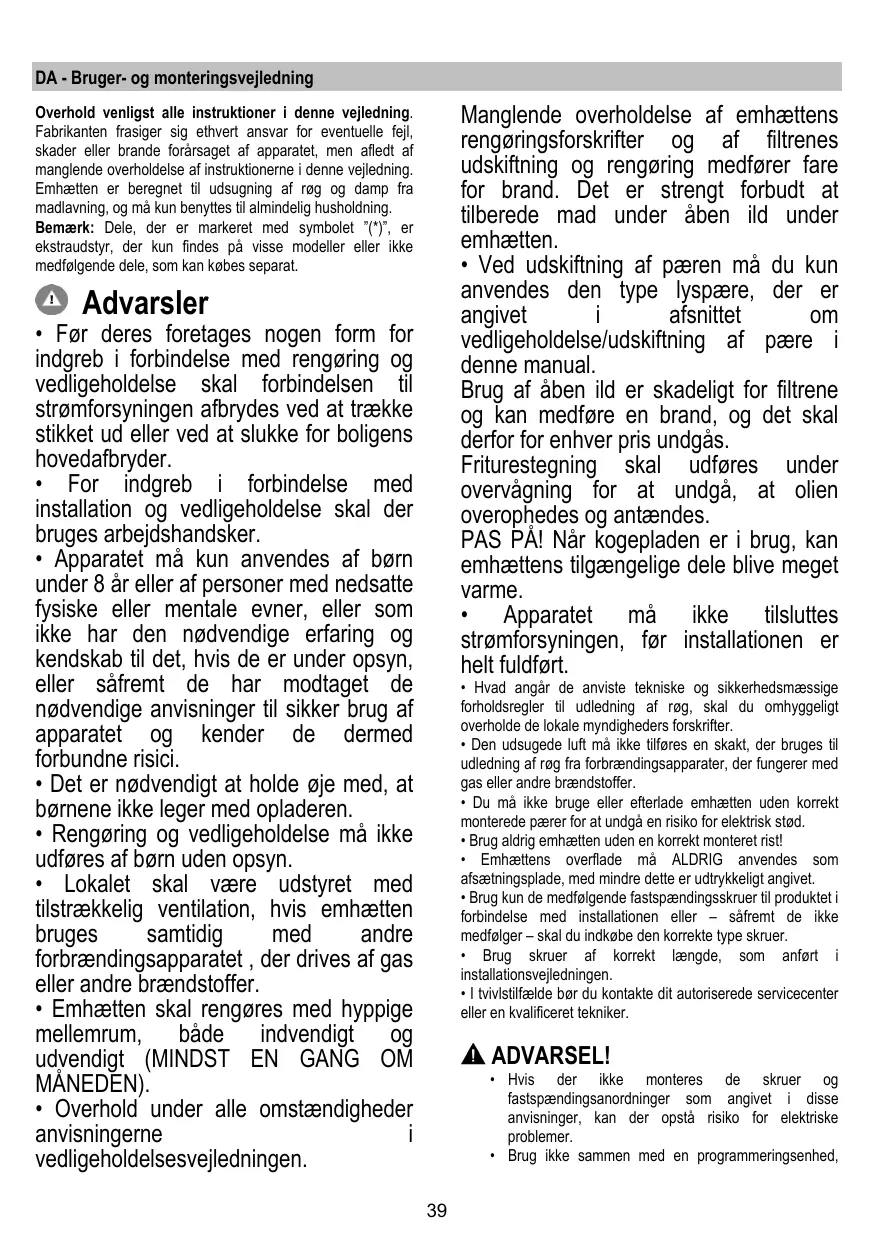

BRUGSANVISNING MISSY IX/A/90 ELICA

DA Bruger- og monteringsvejledning

Før man kobler ventilatorens strømkrets til strømnettet og fastslår, at alt fungerer korrekt, må man altid kontrollere, at strømledningen er korrekt monteret.

Montering

Dersom belysningen ikke skulle virke, kontroller, at lyspærerne er sat korrekt på plads, før du henvender dig til teknisk assistance.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning og må kun benyttes til almindelig husholdning.

Bemærk: Dele, der er markeret med symbolet "(*)", er ekstraudstyr, der kun findes på visse modeller eller tilbehør, som kan købes separat.

Advarsler

• Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse, skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
• Det er nødvendigt at holde øje med, at børnene ikke leger med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer.
• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filternes udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

• Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pærer.

Brug af åben ild er skadeligt for filtrene og kan medføre brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

Apparatet må først tages i brug, når installationen er helt færdig.

• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.
• Den udsugede luft må ikke ledes ind i en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå risiko for elektrisk stød.
• Brug aldrig emhætten uden en korrekt monteret rist!
• Emhættens overflade må ALDRIG anvendes som afsætningsplade, medmindre dette er udtrykkeligt angivet.
• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen - eller, såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL!

• Hvis der ikke monteres de skruer og fastspændingsanordninger, som er angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.
• Brug ikke sammen med en programmeringsenhed,

timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad, og sluk den et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bevare udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bevare filtreffektiviteten. Anvend det største kabelsystemdiameter for at optimere effektiviteten og minimere støjen.

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Sugende udgave

Emhætten er udstyret med en luftudgang foroven B til udledning af røg udenfor (udledningsrør og fastgøringsbånd er ikke leveret).

Pas på! Hvis emhætten er udstyret med kulfilter, skal dette filter fjernes.

Filtrerende udgave

Hvis det ikke er muligt at lede røg og damp fra madlavningen udenfor, kan man anvende emhætten i den filtrerende udgave ved at montere deflektoren F på skorstenen, og et eller flere kulfiltre (afhængigt af den købte model); røg og damp recirkuleres derefter i køkkenet gennem den øverste rist.

H.

Pas på! Hvis emhætten ikke er udstyret med kulfilter, skal dette filter bestilles og installeres før brug.

Modellerne med udsugningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsugningsenhed (ikke leveret).

Vejledningen til tilslutning leveres sammen med den perifere udsugningsenhed.

Installering

Fig. 3

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader, og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet inde i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

Montering

Emhætten er udstyret med fastgøringsmurplugs, der passer til de fleste vægge/lofter. Det er dog vigtigt at rådføre sig med en kvalificeret tekniker for at sikre, at materialerne er egnede og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkeligt robust til at bære emhættens vægt.

Funktion

Emhætten er udstyret med et betjeningspanel med mulighed for regulering af sugestyrken og lys til oplysning af kogeområdet.

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

Fedtfilter

Fig. 1

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres en gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 2

Filteret opfanger lugt fra madlavning.

Kulfilteret skal udskiftes hver 4. måned, hvis emhætten ikke benyttes intensivt, ellers oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.

Fjern fedtfiltrene.

Montér filtrene til dækning af motoren.

Undersøg at tappene R på luftlederen svarer til slidserne S, og drej derefter med uret, indtil der blokeres.

Ved afmontering bedes man følge modsatte fremgangsmåde.

Sæt fedtfiltrene på plads igen.

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde, før de berøres.

Udskift den beskadigede lampe.

Anvend udelukkende lamper med lysdiode på højst 3W-E14. For yderligere detaljer, se det vedlagte blad "ILCOS D" (alfanumerisk position "1d").

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt isat i fatningen, før der rettes henvendelse til et servicecenter.

KUN for visse produkter:

Som ekstratilbehør leveres en medfølgende kontraventil til rørene. Hvis udsugningstilstandene kræver det (f.eks. i tilfælde af manglende beskyttelsesanordninger mod utilsigtet tilbagestrømning af udvendige luftstrømninger), skal den indføres i det relevante sæde indvendigt i luftudstrømningskoblingen, før rørstødningsrøret installeres.

Fig. 1
