MISSY IX/A/90 - Izvadsistēma ELICA - Bezmaksas lietošanas instrukcija

Produkta veids	Tvaika nosūcējs
Zīmols	ELICA
Modelis	MISSY IX/A/90
Platums	90 cm
Lietošanas versija	Nosūkšana (ārēja izvadīšana) vai recirkulācija (ogles filtrs)
Uzstādīšana	Sienas
Apgaismojums	LED spuldze 3W-E14 (maks.)
Lampu skaits	2 (aptuveni)
Vadība	Vadības panelis ar sūkšanas ātruma un apgaismojuma regulēšanu
Sūkšanas ātrumi	3 ātrumi (aptuveni)
Gaisa izvada diametrs	150 mm (aptuveni)
Tauku filtrs	Metāla, mazgājams reizi mēnesī
Ogles filtrs	Aktīvs, jāmaina ik pēc 4 mēnešiem (recirkulācijas versija)
Minimālais attālums starp plīti un nosūcēju	50 cm (elektriskā) / 65 cm (gāze)
Elektroapgāde	220-240 V / 50 Hz (aptuveni)
Atbilstība	EN/IEC 60335, EN 55014 utt.
Lietojums	Mājsaimniecībā un līdzīgās vietās (biroji, fermas, viesnīcas)
Apkope	Ārējā tīrīšana ar mitru drānu un neitrālu mazgāšanas līdzekli
Nomaināmās daļas	LED spuldzes, tauku filtri, ogles filtri
Garantija	2 gadi (standarta)

Bieži uzdotie jautājumi - MISSY IX/A/90 ELICA

Kā uzstādīt tvaika nosūcēju MISSY IX/A/90 ?

Ievērojiet minimālos attālumus: 50 cm elektriskajai plītij, 65 cm gāzes plītij. Izmantojiet komplektā iekļautos sienas dībeļus. Elektriskais pieslēgums jāveic atbilstoši standartiem. Detalizētu uzstādīšanas instrukciju skatiet lietošanas pamācībā.

Kāds ir drošais attālums starp nosūcēju un plīti?

Minimālais attālums ir 50 cm elektriskajām plītīm un 65 cm gāzes vai kombinētajām plītīm. Ja plīts lietošanas pamācībā norādīts lielāks attālums, ievērojiet to.

Kā tīrīt tauku filtrus?

Metāla tauku filtri jātīra reizi mēnesī. Izmantojiet neagresīvus tīrīšanas līdzekļus, mazgājot ar rokām vai trauku mazgājamā mašīnā (ātrs cikls, zema temperatūra). Mazgāšana trauku mazgājamā mašīnā var padarīt tos blāvākus, neietekmējot to efektivitāti.

Kad jāmaina ogles filtrs?

Aktīvais ogles filtrs jāmaina ne retāk kā ik pēc 4 mēnešiem vai biežāk, ja nosūcējs tiek intensīvi lietots. To nevar tīrīt vai atjaunot. Izmantojiet tikai recirkulācijas versijā.

Kā nomainīt nosūcēja spuldzi?

Vispirms atvienojiet ierīci. Ļaujiet lampām atdzist. Noņemiet vāku, pēc tam nomainiet spuldzi pret LED 3W-E14 (maksimālā). Aizveriet vāku. Ja pēc tam apgaismojums nedarbojas, pārbaudiet spuldzes uzstādīšanu.

Vai nosūcējs var darboties recirkulācijas režīmā?

Jā, ja ārējā izvadīšana nav iespējama. Uzstādiet deflektoru F un vienu vai vairākus ogles filtrus (atkarībā no modeļa). Dūmi tiek recirkulēti virtuvē caur skursteņa gaisa izvadu.

Ko darīt, ja apgaismojums neiedegas?

Vispirms pārbaudiet, vai lampas ir pareizi ievietotas savā vietā. Ja problēma turpinās, pārliecinieties, ka ierīce ir pievienota elektrotīklam. Nepieciešamības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Vai es varu lietot nosūcēju bez tauku filtra?

Nē, tas ir bīstami. Nosūcēju nekad nedrīkst izmantot bez pareizi uzstādīta režģa vai tauku filtra, jo tas var radīt ugunsgrēka risku.

Vai man pirms tīrīšanas jāatvieno nosūcējs?

Jā, obligāti: pirms jebkādas apkopes atvienojiet elektroapgādi, izvelkot kontaktdakšu vai izslēdzot galveno slēdzi.

Kāda veida spuldzi izmantot nomaiņai?

Izmantojiet tikai LED spuldzes 3W-E14 (maksimālā). Sīkāku informāciju skatiet pievienotajā brošūrā 'ILCOS D'.

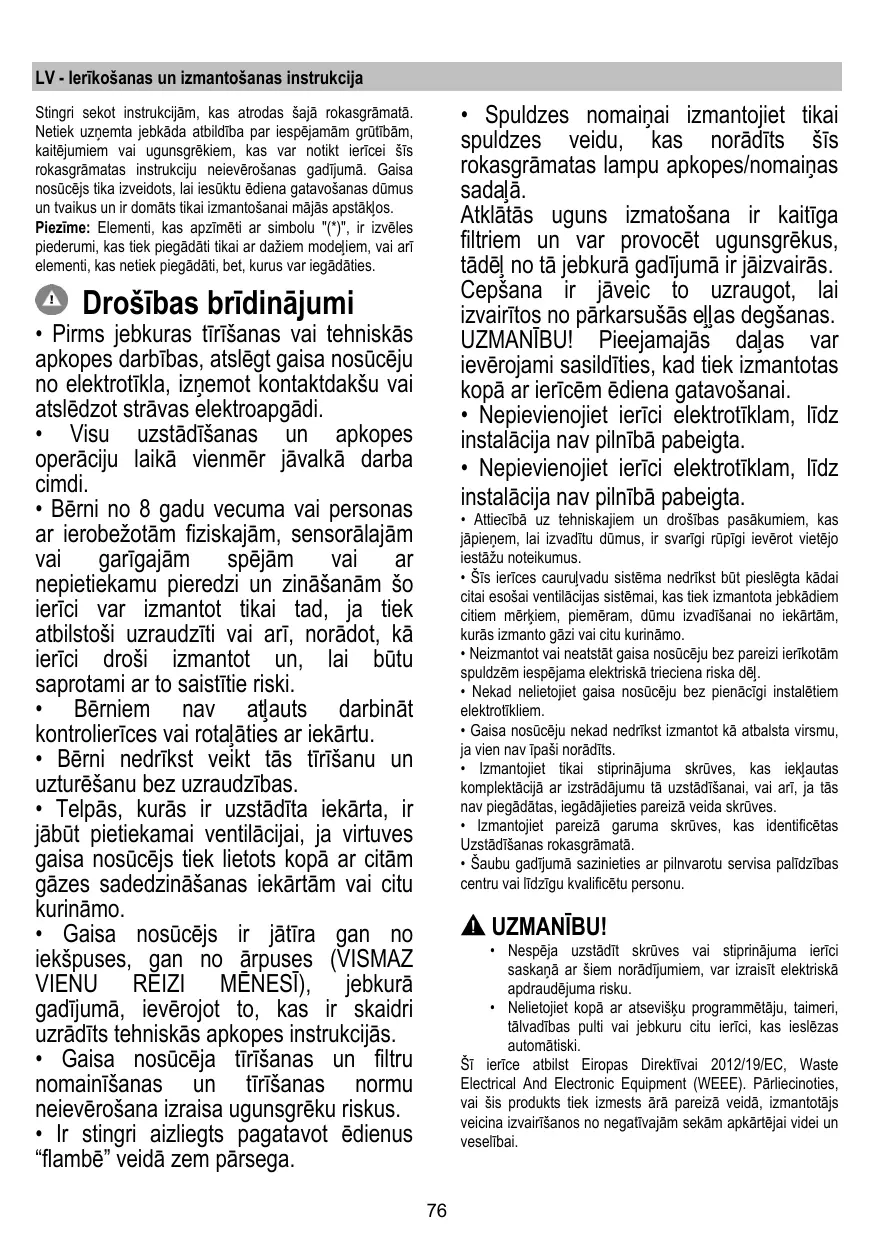

LIETOŠANAS INSTRUKCIJA MISSY IX/A/90 ELICA

Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Netiek uzņemta nekāda atbildība par iespējamām grūtībām, bojājumiem vai ugunsgrēkiem, kas var rasties ierīcei, neievērojot šīs rokasgrāmatas norādījumus. Gaisa nosūcējs ir izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un ir paredzēts tikai lietošanai mājas apstākļos.

Piezīme: elementi, kas apzīmēti ar simbolu (*), ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties.

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības atslēdziet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas padevi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi. Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot, un lai būtu saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām gāzes sadedzināšanas iekārtām vai citu kurināmo. Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), jebkurā gadījumā ievērojot, kas ir skaidri norādīts tehniskās apkopes instrukcijās. Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas normu neievērošana izraisa ugunsgrēka riskus.
• Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega.

Spuldzes nomaiņai izmantojiet tikai tāda veida spuldzes, kāds norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā. Atklātas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic, to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas. UZMANĪBU! Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai. - Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta. - Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta. - Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus. - Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no ierīcēm, kuras izmanto gāzi vai citu kurināmo. - Neizmantojiet vai neatstājiet gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriska trieciena riska dēļ. - Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem. Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts. - Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves. - Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā. - Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem var izraisīt elektriska apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā mājas atkritumam, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskas un elektroniskas ierīces. Tas ir jāievēro, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotas izlietošanas servisā, vai veikalā, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet ventilācijas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Gaisa nosūcējam ir gaisa augšējā izeja B, kas ir domāta dūmu izvadīšanai uz ārpusi (izvadīšanas caurule un stiprinājuma skavas nav piegādātas).

Uzmanību! Ja gaisa nosūcējam ir ogles filtrs, tam ir jābūt noņemtam.

Versija ar filtru

Gadījumā, ja nav iespējams izvadīt virtuves dūmus vai tvaikus uz ārpusi, var izmantot gaisa nosūcēju versijā ar filtru, ierīkojot deflektoru F uz dūmvada, vai arī vienu vai vairākus ogles filtrus (atkarībā no Jūsu modeļa), dūmi un tvaiki tiek savākti virtuvē caur augšējo režģi H.

Uzmanību! Ja gaisa nosūcējam nav ogles filtra, tam ir jābūt pasūtītam un ierīkotam pirms izmantošanas.

Modeļi bez iesūkšanas motora darbojas tikai iesūkšanas versijā un tiem ir jābūt pievienotiem pie perifēriskas iesūkšanas vienības (nav piegādāta ar ierīci).

Savienošanas instrukcijas ir sniegtas kopā ar perifērisko vienību.

Ierīkošana

Attēls 3

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētās virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes iekārtai tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

! Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kas atzīmēts uz īpašās etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienojiet to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietojiet normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudiet, ka tīkla kabelis ir ierīkots pareizi.

Ierīkošana

Gaisa nosūcējs ir aprīkots ar fiksēšanas korkiem, kas ir piemēroti sienu/griestu lielākajai daļai. Jebkurā gadījumā, ir nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem ir jābūt pietiekosi biezai/lem, lai noturētu gaisa nosūcēja svaru.

Darbība

Izmantojiet taustiņus, kuri atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismas un iesūkšanas motoru.

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantojiet jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

1. attēls

Aiztur tauku daļiņas, kas veidojas ēdiena pagatavošanas laikā.

Pretauku filtram ir jābūt tīram katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas

temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, pretauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā tā spējas nemainās. Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

Aktīvās ogles filtrs (tikai versijai ar filtru)

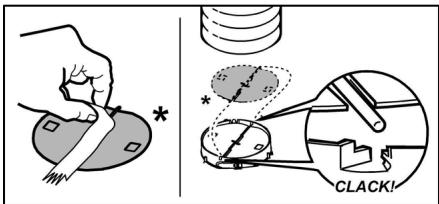

2. attēls

Aiztur nepatīkamās smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšanās notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtrēšanas biežuma. Jebkurā gadījumā ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.

Pārbaudīt, ka pirksti R uz konveijera atbilst cilpām S, pagriezt pulksteņa rādītāja virzienā līdz bloķēšanai. Izjaukšanai veikt darbības pretējā virzienā.

Novietot atpakaļ pretauku filtrus.

Spuldžu nomaiņa

1. attēls

Atvienot ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.

Lai piekļūtu spuldžu nodalījumam, noņemt vāku A.

Ja apgaismojums nedarbojas, pārbaudiet, vai spuldze ir pareizi ievietota, pirms vēršaties pie tehniskā servisa.

Kā papildu piederums komplektācijā, kas ir uzstādāms, tiek piegādāts dūmu atpakaļgaitas vārsts. Ja uzstādīšanas nosacījumi to paredz (piem., aizsargu trūkums pret nejaušu gaisa plūsmu ieplūšanu no ārpuses), ievietojiet to atbilstošajā vietā gaisa izplūdes savienojumā pirms dūmu izplūdes caurules uzstādīšanas.
