MISSY IX/A/90 - Cappa da cucina ELICA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	ELICA
Modello	MISSY IX/A/90
Larghezza	90 cm
Versione d'uso	Aspirante (evacuazione esterna) o riciclo (filtro a carbone)
Montaggio	A parete
Illuminazione	Lampadina LED 3W-E14 (max)
Numero di lampade	2 (stima)
Comandi	Pannello di controllo con comando della velocità di aspirazione e illuminazione
Velocità di aspirazione	3 velocità (stima)
Diametro uscita aria	150 mm (stima)
Filtro antigrasso	Metallico, lavabile mensilmente
Filtro a carbone	Attivo, sostituzione ogni 4 mesi (versione riciclo)
Distanza minima piano-cappa	50 cm (elettrico) / 65 cm (gas)
Alimentazione elettrica	220-240 V / 50 Hz (stima)
Conformità	EN/IEC 60335, EN 55014, ecc.
Uso	Domestico e similari (uffici, fattorie, hotel)
Manutenzione	Pulizia esterna con panno umido e detergente neutro
Parti sostituibili	Lampadine LED, filtri antigrasso, filtri a carbone
Garanzia	2 anni (standard)

Domande frequenti - MISSY IX/A/90 ELICA

Come installare la cappa MISSY IX/A/90 ?

Rispettare le distanze minime: 50 cm per un fornello elettrico, 65 cm per gas. Utilizzare i tasselli in dotazione adatti al muro. Il collegamento elettrico deve essere conforme alle norme. Consultare il manuale per il montaggio dettagliato.

Qual è la distanza di sicurezza tra la cappa e il piano di cottura?

La distanza minima è di 50 cm per i piani elettrici e 65 cm per i piani a gas o misti. Se il manuale del piano indica una distanza maggiore, seguire quella.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici devono essere puliti una volta al mese. Utilizzare detergenti non aggressivi, a mano o in lavastoviglie (ciclo rapido, bassa temperatura). Il lavaggio in lavastoviglie può scolorirli senza compromettere l'efficacia.

Quando bisogna cambiare il filtro a carbone?

Il filtro a carbone attivo deve essere sostituito ogni 4 mesi al massimo, o più spesso se la cappa è molto utilizzata. Non può essere pulito né rigenerato. Utilizzare solo la versione riciclo.

Come sostituire la lampadina della cappa?

Spegnere prima l'apparecchio. Lasciare raffreddare le lampade. Rimuovere il coperchio, quindi sostituire la lampadina con una LED 3W-E14 (massimo). Richiudere il coperchio. Se l'illuminazione non funziona dopo, verificare il montaggio della lampadina.

La cappa può funzionare in modalità riciclo?

Sì, se l'evacuazione esterna è impossibile. Installare il deflettore F e uno o più filtri a carbone (a seconda del modello). I fumi vengono quindi riciclati in cucina attraverso l'uscita aria del camino.

Cosa fare se l'illuminazione non si accende?

Controllare prima che le lampade siano inserite correttamente nella loro sede. Se il problema persiste, assicurarsi che l'alimentazione sia collegata. Contattare il servizio post-vendita se necessario.

Posso usare la cappa senza filtro antigrasso?

No, è pericoloso. La cappa non deve mai essere utilizzata senza la griglia o il filtro antigrasso montati correttamente, poiché ciò può comportare rischi di incendio.

Devo scollegare la cappa prima della pulizia?

Sì, assolutamente: prima di qualsiasi manutenzione, scollegare l'alimentazione elettrica rimuovendo la spina o spegnendo l'interruttore generale.

Quale tipo di lampadina usare per la sostituzione?

Utilizzare esclusivamente lampadine LED da 3W-E14 (massimo). Consultare il manuale allegato 'ILCOS D' per maggiori dettagli.

MANUALE UTENTE MISSY IX/A/90 ELICA

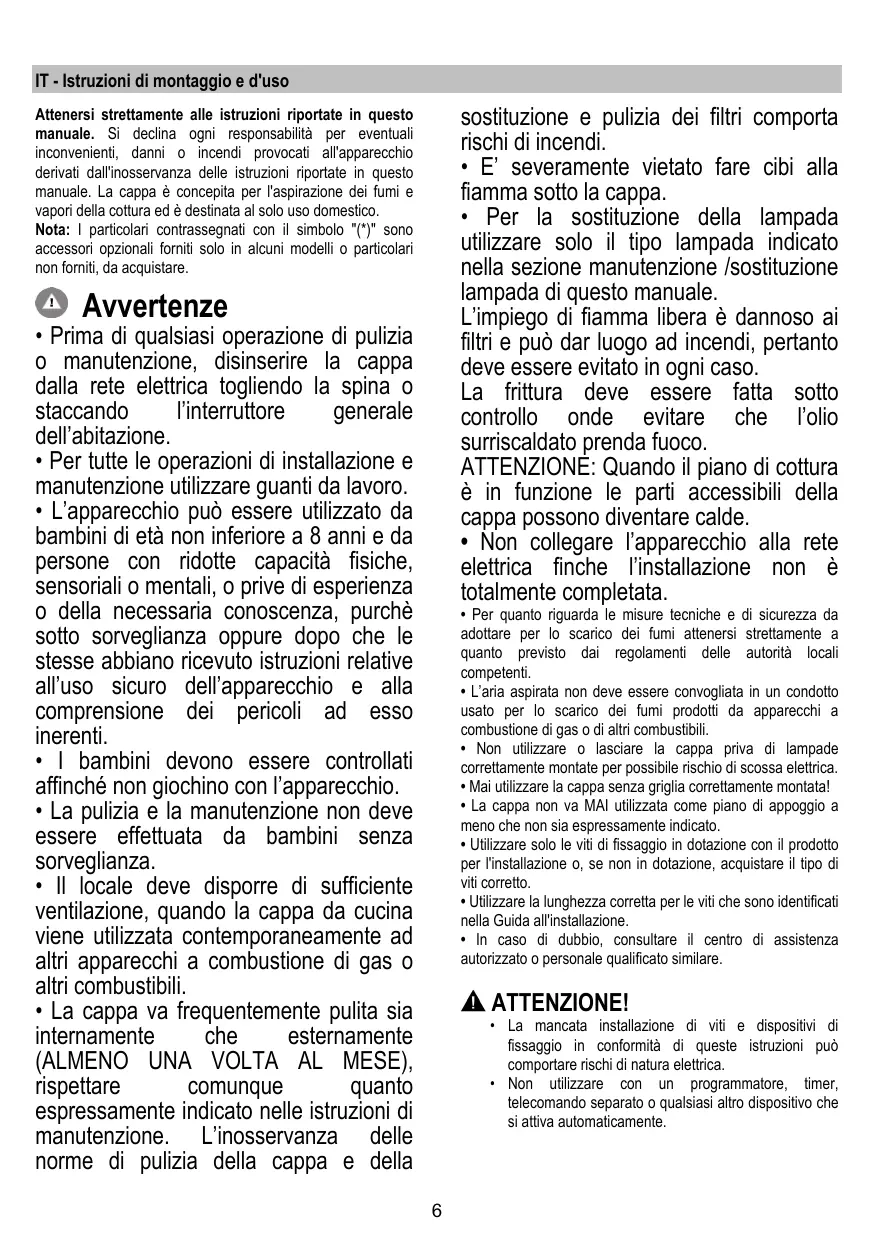

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparechio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.

Note: I particolari contrassegnati con il symbolo "(*)" sono accessori optionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro.
• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacité fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché除去 sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambinienza sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della

sopportuzione e pulizia dei filtri comprarischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatoro nella sezione manutenzione /sostituzione lampada di questo manuale.

L'impiego di fiamma libera è dannioso ai filtri e più dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura delve assere fattato;.
controllo onede evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogiata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzare la cappa segna griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installmente di viti e dispositori di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
  Nonutilizzare con un programmatore,timer, telecomando separato o qualiasi alte disposito che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di ragcolla per il riciclaggio di apparentecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后再o il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficente il systemi di riduzione degli odori, sostituire, quando è necessario, il/i Filtering/ carbone. Per Maintainere ben efficiente il filtrlo del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in quello manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

La cappa è formita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno (tubo di scarico e fascette di fissaggio non fornite).

Attenzione! Se la cappa e' provvista di filtering al carbone,\ questo deve essere molto.

Versione filtrante

Nel caso non sia possible scaricare i fumi e vapori della cottura verso l'esterno, si cui utilizzato la cappa in versione filtrante montando il deflettore F sul camino e uno o più filtri al carbone (in base al modello in possesso), i fumi e vapori vengono riciclati nella cucina attraverso la sgigliatura superiore H.

Attenzione! Se la cappa non è provvista di filtering al

carbone, quello deve essere ordinato e montato prima dell'uso.

I modeli sensa motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Installazione

Fig. 3

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo lo'infallazione.Spevviesta di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anchedoposting installation, aplicare un interruptore bilpolara a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I1, conformmente alle regole di installment.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il correto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tutvia necessario interpellare un techniciano qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deveseccessamente robusto da sostenere il peso della cappa.

Funzionamento

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 1

Trattiene le particelle di grasso derivanti alla cottura.

Ilchio antigrasso metallico delve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basso temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorirs ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 2

Trattiene gli odori sgradevoli derivanti alla cottura.

Togliere i filtri antigrasso.

Montare i filtri a copertura del motore

Controllare che i perni R sul convogliatore corrispondano con le asole S, girare infine in senso orario sino al Bloccaggio.

Per lo smontaggio procedere in senso inverso.

Rimettere i filtri antigrasso.

Sostituzione Lampade

Fig. 1

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Per accedere al vano lampade rimuovere la copertura A.

Sostituire la lampada danneggiata

Utilizzato solo lampade LED da max 3W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1d").

Se l'illuminazione non dovesse funzionare, controllate il corretto insertimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

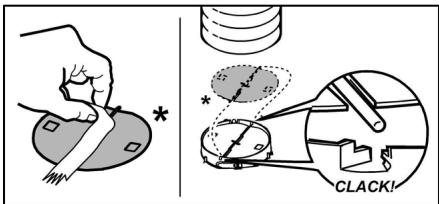

SOLO in alcuni prodotti:

Come accessorio opzionale viene fornita a corredo, da installare, una Valvola Non Ritorno Fumi. Se le condizioni di installatione lo ritengono necessario (ad es.: mancanza di protezioni contro il riento accidentale di currenti'daria dall'esterno), inseirla nell'apposita sede all'interno del Raccordo Uscita Aria prima di installare il tubo di scarico fumi.
