MISSY IX/A/90 - Páraelszívó ELICA - Ingyenes használati útmutató

Termék típusa	Páraelszívó
Márka	ELICA
Modell	MISSY IX/A/90
Szélesség	90 cm
Használati változat	Elszívás (kültéri elvezetés) vagy recirkuláció (szénszűrő)
Szerelés	Fali
Világítás	LED izzó 3W-E14 (max)
Lámpák száma	2 (becslés)
Kezelőszervek	Kezelőpanel szívási sebesség és világítás vezérléssel
Szívási sebességek	3 sebesség (becslés)
Levegő kimenet átmérője	150 mm (becslés)
Zsírszűrő	Fém, havonta mosható
Szénszűrő	Aktív, 4 havonta cserélendő (recirkulációs változat)
Minimális távolság főzőlap és páraelszívó között	50 cm (elektromos) / 65 cm (gáz)
Elektromos tápegység	220-240 V / 50 Hz (becslés)
Megfelelőség	EN/IEC 60335, EN 55014 stb.
Felhasználás	Háztartási és hasonló (irodák, tanyák, szállodák)
Karbantartás	Külső tisztítás nedves ruhával és semleges tisztítószerrel
Cserélhető alkatrészek	LED izzók, zsírszűrők, szénszűrők
Garancia	2 év (szabvány)

Gyakran ismételt kérdések - MISSY IX/A/90 ELICA

Hogyan kell felszerelni a MISSY IX/A/90 páraelszívót?

Tartsa be a minimális távolságokat: 50 cm elektromos főzőlap esetén, 65 cm gáz esetén. Használja a mellékelt, a falhoz illő dübeleket. Az elektromos csatlakozásnak meg kell felelnie az előírásoknak. A részletes szereléshez olvassa el a használati útmutatót.

Mekkora a biztonsági távolság a páraelszívó és a főzőlap között?

A minimális távolság 50 cm elektromos főzőlapok esetén és 65 cm gáz- vagy vegyes főzőlapok esetén. Ha a főzőlap használati útmutatója nagyobb távolságot ír elő, kövesse azt.

Hogyan kell tisztítani a zsírszűrőket?

A fém zsírszűrőket havonta egyszer kell tisztítani. Használjon nem agresszív tisztítószereket, kézzel vagy mosogatógépben (gyors program, alacsony hőmérséklet). A mosogatógépben történő mosás elszínezheti őket, de nem befolyásolja a hatékonyságot.

Mikor kell cserélni a szénszűrőt?

Az aktív szénszűrőt maximum 4 havonta kell cserélni, vagy gyakrabban, ha a páraelszívót sokat használják. Nem tisztítható és nem regenerálható. Csak recirkulációs verzióban használható.

Hogyan kell cserélni a páraelszívó izzóját?

Először húzza ki a készüléket. Hagyja kihűlni a lámpákat. Vegye le a fedelet, majd cserélje ki az izzót egy LED 3W-E14 (max) típusúra. Tegye vissza a fedelet. Ha a világítás ezután sem működik, ellenőrizze az izzó behelyezését.

Működhet a páraelszívó recirkulációs üzemmódban?

Igen, ha a külső elvezetés nem lehetséges. Szerelje be az F terelőt és egy vagy több szénszűrőt (modelltől függően). A füstök ekkor a kémény levegőkimenetén keresztül a konyhába kerülnek vissza.

Mit tegyek, ha a világítás nem gyullad fel?

Először ellenőrizze, hogy a lámpák megfelelően be vannak-e nyomva a helyükre. Ha a probléma továbbra is fennáll, győződjön meg arról, hogy a tápellátás csatlakoztatva van. Szükség esetén lépjen kapcsolatba az ügyfélszolgálattal.

Használhatom a páraelszívót zsírszűrő nélkül?

Nem, ez veszélyes. A páraelszívót soha nem szabad használni a rács vagy a zsírszűrő megfelelő felszerelése nélkül, mert tűzveszélyt okozhat.

Ki kell húznom a páraelszívót a tisztítás előtt?

Igen, feltétlenül: minden karbantartás előtt húzza ki a tápellátást a dugó kihúzásával vagy a főkapcsoló lekapcsolásával.

Milyen típusú izzót használjak a cseréhez?

Kizárólag LED 3W-E14 (max) izzókat használjon. További részletekért olvassa el a mellékelt 'ILCOS D' útmutatót.

HASZNÁLATI ÚTMUTATÓ MISSY IX/A/90 ELICA

Felszerelési és használati utasítás

Инструкция за монтаж и употреба

Instrucțiuni de montaj și utilizare

Инструкция по монтажу и эксплуатации

Інструкція з монтажу та експлуатації

Монтаждау мен пайдалану нұсқаулығы

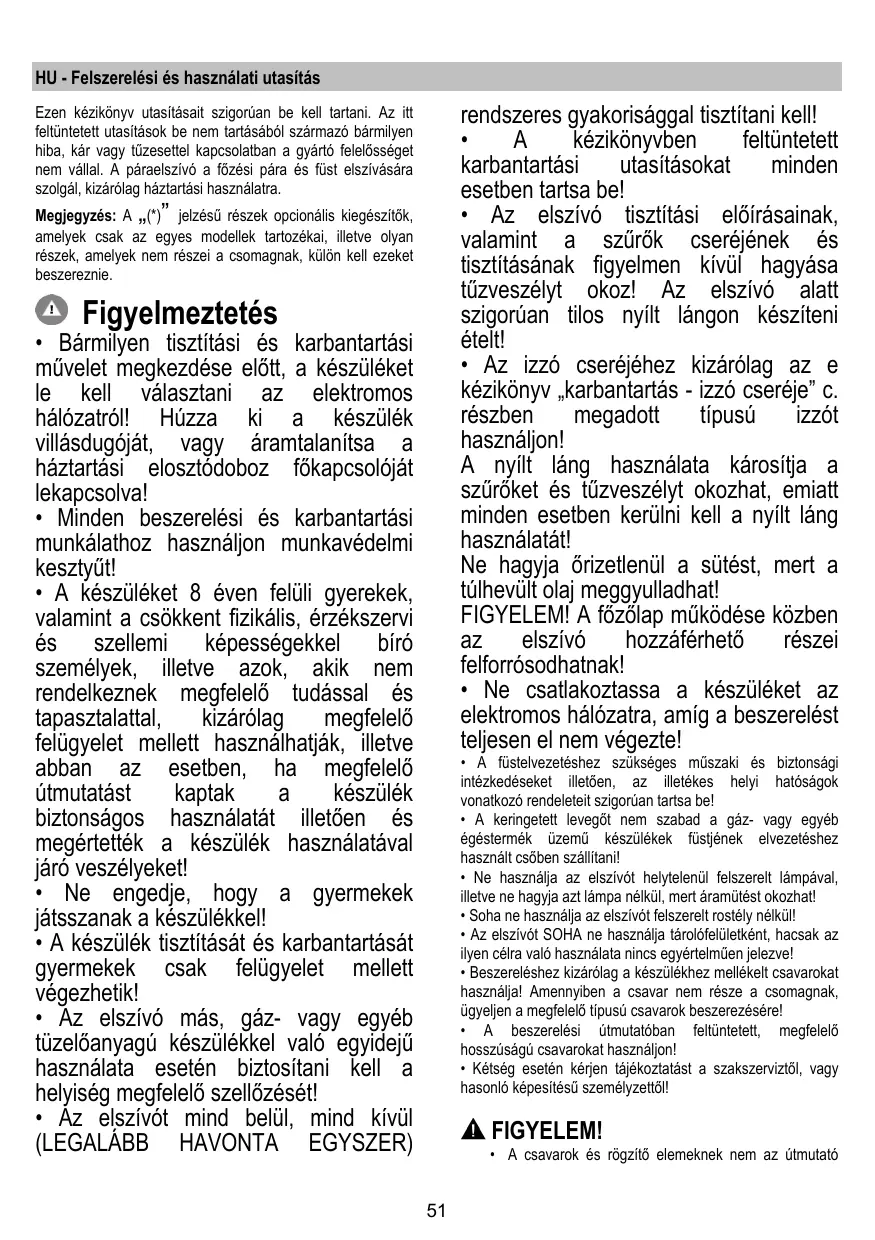

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

Megjegyzés: A (*) jelzésű részek opcionális kiegészítők, amelyek csak az egyes modellek tartozékai, illetve olyan részek, amelyek nem részei a csomagnak, külön kell ezeket beszereznie.

Figyelmeztetés

Bármilyen tisztítási és karbantartási művelet megkezdése előtt a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva! - Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt! - A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket! - Ne engedje, hogy a gyermekek játsszanak a készülékkel! A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik! - Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését! - Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER)

rendszeres gyakorisággal tisztítani kell!

• A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!
• Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon ételt készíteni!
• Az izzó cseréjéhez kizárólag az e kézikönyv „Karbantartás – Izzó cseréje” című részében megadott típusú izzót használjon!

A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, ezért minden esetben kerülni kell a nyílt láng használatát!

Ne hagyja őrizetlenül a sütőt, mert a túlhevült olaj meggyulladhat!

FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!

• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!

A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be! A keringetett levegőn nem szabad a gáz- vagy egyéb égéstermékű készülékek füstjének elvezetéséhez használt csőben szállítani! - Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat! - Soha ne használja az elszívót felszerelt rostély nélkül! - Az elszívót SOHA ne használja tartófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve! - Beszereléshez kizárólag a készülékhez mellékelt csavarokat használjon! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerzésére! - A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon! Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képességű személyzettől!

FIGYELEM!

A csavarok és rögzítő elemeknek nem az útmutató

szerinti felhelyezése áramütés-veszélyt okozhat!

• Ne használja programozóval, időzítővel, különálló távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották és ellenőrizték:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromágneses összeférhetőség (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja a legnagyobb sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a

szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Kivezetett üzemmód

Az elszívó a füst szabadba kivezetéséhez rendelkezik egy felső B kivezetőnyílással (kivezetett változat - kivezetőcső és rögzítőkengyel nem jár a készülékhez).

Figyelem! Ha a páraelszívó szénfilterrel rendelkezik, EZT ki kell venni!

Filteres változat

Amennyiben a főzés füstjét és gőzeit nem lehet a külterbe kivezetni, a páraelszívót keringtetett üzemmódban is lehet használni, úgy, hogy a kürtőre felszereli az F deflektort, valamint egy vagy több szénfiltert (a megvásárolt modellnek megfelelően), így a füst és pára a felső H rácsozaton át visszaforgatásra kerül.

Figyelem! Ha a páraelszívó szénfilterrel nem rendelkezik, ezt meg kell rendelni, és használatba vétel előtt fel kell szerelni.

Az elszívó motor nélküli modelljei elszívó egységhez (ez nem jár a készülékhez) csatlakoztatva működnek.

A bekötési útmutató az elszívó egységhez van mellékelve.

Felszerelés

3. ábra

A főzőkészülék felülete és a konyhai szagelszívó legalacsonyabb része közötti minimális távolság nem lehet kisebb, mint 50 cm elektromos főzőlap, és 65 cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kell figyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózattól való teljes leválasztást, a telepítési szabályoknak megfelelően.

FIGYELEM!

Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Felszerelés

Az elszívó a legtöbb falhoz/mennyezethez alkalmas rögzítő

tiplikkel van ellátva. Mindazonáltal kérdezzen meg szakembert arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elég erősnek kell lennie, hogy az elszívó súlyát megtartsa.

Működése

Az elszívó szívóerősség-szabályozóval és főzőlapvilágítás-kapcsolóval ellátott kezelőpanellel rendelkezik.

Karbantartás

Tisztítás

A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT!

Zsírszűrő filter - 1. ábra

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter (csak keringtetett változat esetén)

2. ábra

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé-kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként.

NEM lehet kimosni vagy regenerálni

Szerelje le a zsírfogó szűrőket.

Szerelje fel a filtereket.

Ellenőrizze, hogy az R csapok a deflektoron egybeessenek az S ovális nyílásokkal, majd forgassa el az óra járásának megfelelő irányban a megakadásig.

A leszereléshez ugyanezt ellenkező sorrendben végezze el.

Szerelje vissza a zsírfogó szűrőket.

Égőcsere

1. ábra

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz ér, győződjön meg róla, hidegek-e.

A lámpatartó részhez az A fedél elmozdításával jut hozzá.

Cserélje ki a sérült lámpát.

Max. 3W-E14 LED lámpákat használjon. További információkért tekintse meg a mellékelt "ILCOS D" lapot ("1d" alfanumerikus pozíció).

Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná, ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.

Csak néhány termék esetében:

Választható tartozékként készletben szállítunk egy füstvisszacsapó szelepet, amit telepíteni kell. Ha a telepítési körülmények megkövetelik (pl. a kívülről érkező légáramok véletlenszerű bekerülésével szemben védőbiztonsági elemek hiánya), a szelepet a füstelvezető cső telepítése előtt a levegőkivezető csatlakozó belső részébe kell illeszteni.
