Ürün tipi	Davlumbaz
Marka	ELICA
Model	MISSY IX/A/90
Genişlik	90 cm
Kullanım şekli	Emişli (dışarıya tahliye) veya devridaim (kömür filtreli)
Montaj	Duvar tipi
Aydınlatma	LED ampul 3W-E14 (maks.)
Lamba sayısı	2 (tahmini)
Kumandalar	Kontrol paneli, emiş hızı ve aydınlatma kontrolü
Emiş hızları	3 hız (tahmini)
Hava çıkış çapı	150 mm (tahmini)
Yağ filtresi	Metal, aylık yıkanabilir
Kömür filtresi	Aktif, her 4 ayda bir değiştirilmeli (devridaim versiyonu)
Ocak-davlumbaz minimum mesafesi	50 cm (elektrikli) / 65 cm (gaz)
Elektrik beslemesi	220-240 V / 50 Hz (tahmini)
Uygunluk	EN/IEC 60335, EN 55014, vb.
Kullanım amacı	Ev tipi ve benzeri (ofisler, çiftlikler, oteller)
Bakım	Dış temizlik nemli bez ve nötr deterjanla
Değiştirilebilir parçalar	LED ampuller, yağ filtreleri, kömür filtreleri
Garanti	2 yıl (standart)

Sık sorulan sorular - MISSY IX/A/90 ELICA

MISSY IX/A/90 davlumbaz nasıl monte edilir?

Minimum mesafelere dikkat edin: 50 cm elektrikli ocak için, 65 cm gazlı ocak için. Duvara uygun olarak verilen dübelleri kullanın. Elektrik bağlantısı standartlara uygun olmalıdır. Detaylı montaj için kılavuza bakın.

Davlumbaz ile ocak arasındaki güvenlik mesafesi nedir?

Minimum mesafe elektrikli ocaklar için 50 cm, gazlı veya karma ocaklar için 65 cm'dir. Ocağın kılavuzunda daha büyük bir mesafe belirtilmişse, buna uyun.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri ayda bir temizlenmelidir. Aşındırıcı olmayan deterjanlar kullanın, elde veya bulaşık makinesinde (hızlı program, düşük sıcaklık) yıkayın. Bulaşık makinesinde yıkama renklerini soldurabilir ancak verimliliğini etkilemez.

Kömür filtresi ne zaman değiştirilmelidir?

Aktif kömür filtresi en fazla 4 ayda bir değiştirilmelidir veya davlumbaz çok kullanılıyorsa daha sık değiştirilmelidir. Temizlenemez veya yeniden kullanılamaz. Sadece devridaim versiyonunda kullanın.

Davlumbaz ampulü nasıl değiştirilir?

Önce cihazı fişten çekin. Lambaların soğumasını bekleyin. Kapağı çıkarın, ardından ampulü LED 3W-E14 (maks.) ile değiştirin. Kapağı kapatın. Aydınlatma çalışmazsa, ampulün takılı olduğundan emin olun.

Davlumbaz devridaim modunda çalışabilir mi?

Evet, dışarıya tahliye mümkün değilse. F deflectörünü ve bir veya daha fazla kömür filtresi (modele göre) takın. Dumanlar, baca hava çıkışından mutfağa devridaim edilir.

Aydınlatma yanmazsa ne yapmalıyım?

Önce lambaların yuvalarına doğru şekilde takıldığını kontrol edin. Sorun devam ederse, elektrik bağlantısının takılı olduğundan emin olun. Gerekirse müşteri hizmetleriyle iletişime geçin.

Davlumbazı yağ filtresi olmadan kullanabilir miyim?

Hayır, bu tehlikelidir. Davlumbaz asla ızgara veya yağ filtresi doğru takılmadan kullanılmamalıdır, aksi takdirde yangın riski oluşabilir.

Temizlik öncesinde davlumbazın fişini çekmeli miyim?

Evet, kesinlikle: her bakımdan önce fişi çekerek veya ana şalteri kapatarak elektrik bağlantısını kesin.

Değiştirme için hangi tip ampul kullanılmalıdır?

Yalnızca LED 3W-E14 (maks.) ampuller kullanın. Daha fazla detay için ekteki 'ILCOS D' kılavuzuna bakın.

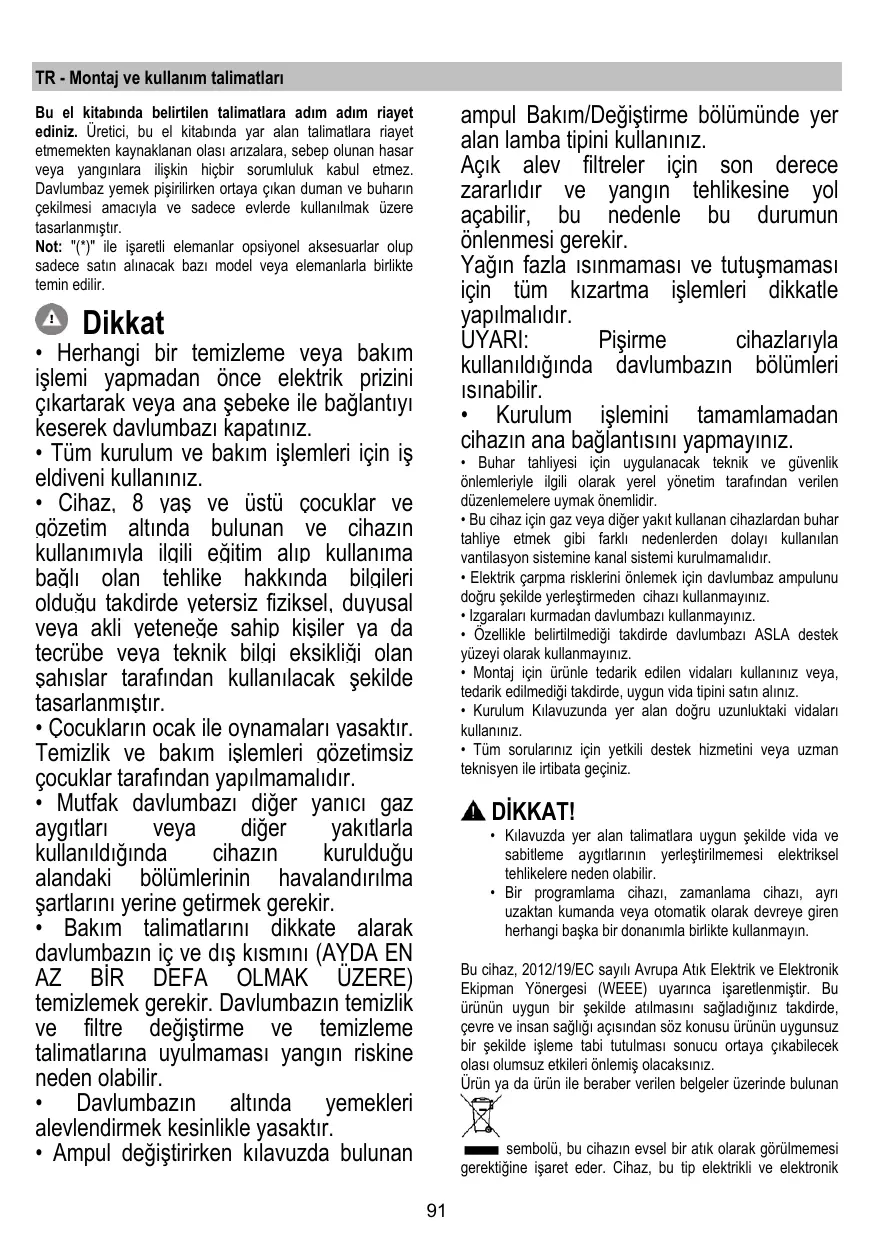

KULLANIM KILAVUZU MISSY IX/A/90 ELICA

Fanger cokefetpartikler.

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yer alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz, yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Not: "(") ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik fişini çıkartarak veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız. - Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız. Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya zihinsel yeteneğe sahip kişiler ve deneyim veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır. - Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır. - Mutfak davlumbazı, yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerinin havalandırılma şartlarını yerine getirmek gerekir. - Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir. - Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır. - Ampul değiştirirken kılavuzda bulunan

ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

• Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.
• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan ventilasyon sistemine kanal sistemi kurulmamalıdır.
• Elektrik çarpma risklerini önlemek için davlumbaz ampulünü doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj sırasında ürünle tedarik edilen vidaları kullanın veya, tedarik edilmediği takdirde, uygun vida tipini satın alın.
• Kurulum Kılavuzunda yer alan DOĞRU uzunluktaki vidaları kullanın.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçin.

DİKKAT!

• Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtlarının yerleştirilmemesi elektrik tehlikelerine yol açabilir.
• Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak

değerlendirilmemesi

cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için, pişirmeye başlarken davlumbazı minimum hızda çalıştırınız ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa arttırınız ve takviye hız(ları) yalnızca uzun durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi veriminin korunması için gerektiğinde yağ filtresi(leri)ni temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistem çapını kullanınız.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspiratörlü model

Davlumbazın üst tarafında, dumanın dışarı çıkması için bir hava çıkışı (B) bulunmaktadır (çıkış borusu ve boru tespit kelepçeleri verilmemiştir).

Dikkat! Cihazla birlikte karbon filtre (monte edilmiş veya kit olarak) verilmediği takdirde, sipariş edilmelidir.

Filtreli Model

Eğer duman ile buharı dışarı doğru atmak mümkün değilse, elinizdeki modele uyarak bir veya daha fazla karbonlu filtrenin ve F deflektörünün montajını baca üzerine yaparak davlumbazı filtreli model ile kullanabilirsiniz. Üst ızgara sayesinde mutfağa duman ile buharın geri dönüşümü gerçekleşir.

Dikkat! Cihazla birlikte karbon filtre verilmediği takdirde, sipariş edilmelidir ve yerine takılmalıdır.

Emme motoru olmayan modeller yalnızca aspiratör modunda çalışırlar, bu modeller harici bir emme cihazına bağlanmalıdırlar (verilmemiştir).

Bağlantı talimatları emme ünitesiyle birlikte verilmiştir.

Kurulum

Şekil 3

Ocağın üzerindeki pişirme kapları, destek yüzeyleri ile ocak davlumbazının alt kısmı arasındaki minimum mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Elektrik bağlantısı

Ana güç kaynağı, davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı, varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısını tamamen kesmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

UYARI:

Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

Montaj

Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, yalnızca teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan, davlumbazın ağırlığını taşıyacak güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.

Çalıştırma

Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol paneli ve pişirme alanı ışıklarını kumanda eden bir lamba anahtarı bulunmaktadır.

Bakım

Temizleme

SADECE ılık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi

Şekil 1

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Kömür filtresi (yalnızca filtreli modellerde)

Şekil 2

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.

Anti-yağ filtresini çıkarınız.

Motoru kaplayan filtrenin montajını yapınız.

Konveyörün üzerinde bulunan R civatalarının S halkalarıyla denk gelip gelmediğini kontrol ediniz ve sabitleşene kadar saat yönünde çeviriniz.

Demontaj işlemini aksiyon gerektirir şekilde yapınız.

Anti-yağ filtresini yeniden yerleştiriniz.

Lambaları değiştirme

Şekil 1

Davlumbazın elektrik bağlantısını kesin.

Uyarı! Ampüllere dokunmadan önce, soğuduklarından emin olun.

Lamba muhafazasının (A) üst kısmındaki kapak (A) kaldırınız.

Hasarlı lambayı değiştirin.

Yalnızca maks. 3W-E14 LED lamba kullanın. Daha ayrıntılı bilgi için ekte yer alan "ILCOS D" broşürüne başvurun (alfasayısal konum "1d").

Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.

YALNIZCA bazı ürünlerde:

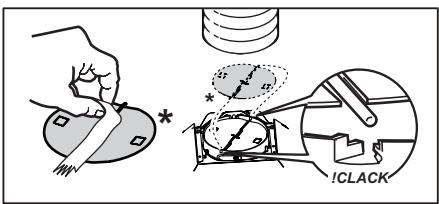

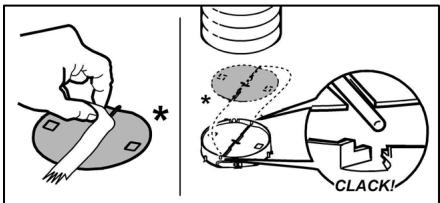

Ürünle birlikte kurulumu yapılmak üzere bir Duman Çekvalfi aksesuar olarak temin edilir. Kurulum koşulları gerektiriyorsa (örneğin: dışarıdan hava akımlarının kazara içeri girmesine karşı koruma yoksa), duman tahliye borusunun kurulumunu yapmadan önce bunu Hava Çıkış Rakorunun içindeki özel yuvasına yerleştirin.
